1 MRVII-S, MRVII-C2 klimatizace Klimatizace a vytápění velkých prostor a objektů

2 Haier ir klimatizace Haier Conditioning Haier klimatizace Krátké představení Krátké představení Haier Group Haier Group byla založena v roce Po uplynutí více než 26 let se díky vytváření mnoha inovací a technologickým pokrokům stala jednou z celosvětově nejuznávanějších značek. Původně malá továrna na pokraji bankrotu, se nyní rozrostla na mezinárodní skupinu, která zaměstnává více než osob pro celém světě s obratem v roce 2010 přibližně 543 miliard Kč. Společnost Haier se stala světovou jedničkou mezi výrobci domácích spotřebičů a byla vybrána jako jedna z deseti nejvíce inovativních firem na světě internetovým portálem US Newsweek s. Cílem společnosti Haier je vytvořit celosvětově známou značku i v době internetu, jehož vlastnosti přináší uživateli řešení potřeb ve velmi krátké časové periodě. Takový to typ obchodu potřebuje velké zaměření na uživatele více než samotnou obří výrobu. Díky těmto možnostem dnešního internetového světa společnost Haier nazývá svou strategii Win-win Node of Individual-Goal combination. Trendové a úspěšné inovace --- Celkový objem patentů společnosti Haier přesahuje , což jí řadí na 1. místo mezi čínskými firmami. Dále drží vedoucí místo v mezinárodních osvědčeních a certifikátů, kterých drží 51. Nulová virtuální vzdálenost a praktické síťové sloučení --- Společnost Haier má velkou marketingovou síť po celé Číně. V kombinaci s internetovými prostředky je toto dokonalým prostředkem pro zajištění veškerých potřeb zákazníka v krátkém časovém horizontu. Virtuální síť odkazuje na internet, jehož je zákazník součástí prostřednictvím online komunit. Skutečná síť odkazuje na marketingovou síť, skladovou dostupnost a servisní služby. Díky těmto zvládnutým postupům již mnoho světových společností oslovilo společnost Haier s prosbou o zajištění jejich odbytu na Čínském trhu. Tak aby byla uspokojena zákazníků v době internetu bude společnost Haier v blízké budoucnosti dávat velký důraz na systém U-Home. Z cílem kontrolovat patentové standardy a další světové marketingové postupy. Zatímco bude společnosti získávat trh světovými technologiemi, bude se i značka Haier stávat stále více světově známou. Mimo jiné se společnost Haier snaží také pomáhat lidem a cítí jistou sociální potřebu. K dnešnímu dni pomohla postavit 129 základních škol pro děti a nechala vyrobit 212 kreslených postaviček bratrů Haier. Společnost Haier byla také jediným výrobcem domácích spotřebičům, který býl sponsorem Olympijských her 2008 v Pekingu.

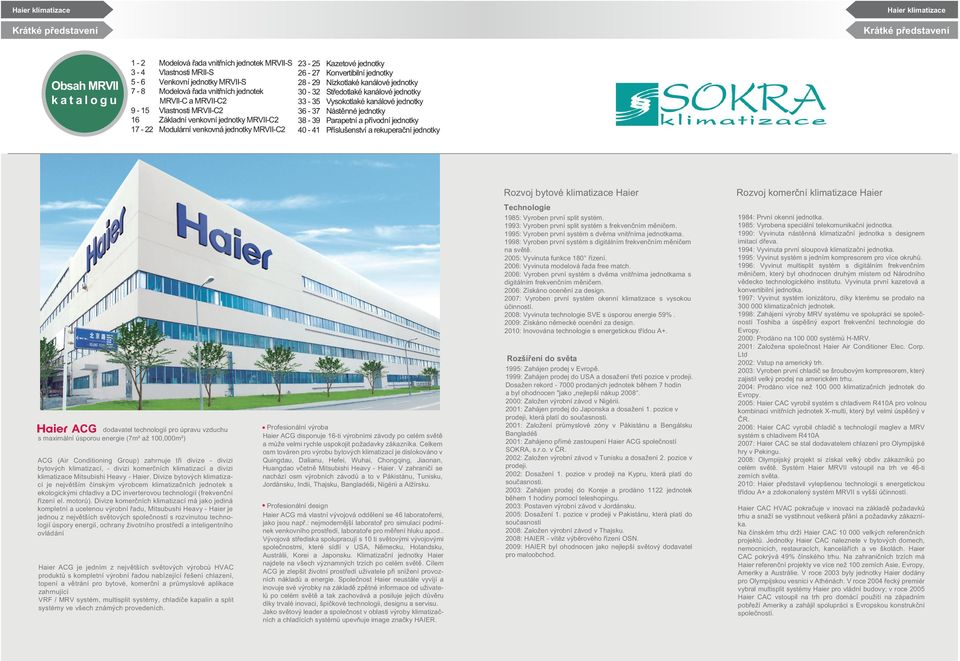

3 Haier klimatizace Krátké představení Haier klimatizace Krátké představení Obsah MRVII k a t a l o g u 1-2 ová řada vnitřních jednotek MRVII-S 3-4 Vlastnosti MRII-S 5-6 Venkovní jednotky MRVII-S 7-8 ová řada vnitřních jednotek MRVII-C a MRVII-C Vlastnosti MRVII-C2 16 Základní venkovní jednotky MRVII-C Modulární venkovná jednotky MRVII-C Kazetové jednotky Konvertibilní jednotky Nízkotlaké kanálové jednotky Středotlaké kanálové jednotky Vysokotlaké kanálové jednotky Nástěnné jednotky Parapetní a přívodní jednotky Příslušenství a rekuperační jednotky Rozvoj bytové klimatizace Haier Rozvoj komerční klimatizace Haier dodavatel technologií pro úpravu vzduchu s maximální úsporou energie (7m² až,000m²) CG (ir Conditioning Group) zahrnuje tři divize - divizi bytových klimatizací, - divizi komerčních klimatizací a divizi klimatizace Mitsubishi Heavy - Haier. Divize bytových klimatizací je největším čínským výrobcem klimatizačních jednotek s ekologickými chladivy a DC inverterovou technologií (frekvenční řízení el. motorů). Divize komerčních klimatizací má jako jediná kompletní a ucelenou výrobní řadu, Mitsubushi Heavy - Haier je jednou z největších světových společností s rozvinutou technologií úspory energií, ochrany životního prostředí a inteligentního ovládání Haier CG je jedním z největších světových výrobců HVC produktů s kompletní výrobní řadou nabízející řešení chlazení, topení a větrání pro bytové, komerční a průmyslové aplikace zahrnující VRF MRV systém, multisplit systémy, chladiče kapalin a split systémy ve všech známých provedeních. Profesionální výroba Haier CG disponuje 16-ti výrobními závody po celém světě a může velmi rychle uspokojit požadavky zákazníka. Celkem osm továren pro výrobu bytových klimatizací je dislokováno v Quingdau, Dalianu, Hefei, Wuhai, Chongqing, Jiaonan, Huangdao včetně Mitsubishi Heavy - Haier. V zahraničí se nachází osm výrobních závodů a to v Pákistánu, Tunisku, Jordánsku, Indii, Thajsku, Bangladéši, Nigérii a lžírsku. Profesionální design Haier CG má vlastní vývojová oddělení se 46 laboratořemi, jako jsou např.: nejmodernější laboratoř pro simulaci podmínek venkovního prostředí, laboratoře pro měření hluku apod.. Vývojová střediska spolupracují s 10 ti světovými vývojovými společnostmi, které sídlí v US, Německu, Holandsku, ustrálii, Korei a Japonsku. Klimatizační jednotky Haier najdete na všech významných trzích po celém světě. Cílem CG je zlepšit životní prostředí uživatele při snížení provozních nákladů a energie. Společnost Haier neustále vyvíjí a inovuje své výrobky na základě zpětné informace od uživatelů po celém světě a tak zachovává a posiluje jejich důvěru díky trvalé inovaci, špičkové technologii, designu a servisu. Jako světový leader a společnost v oblasti výroby klimatizačních a chladících systémů upevňuje image značky HIER. Technologie 1985: Vyroben první split systém. 1993: Vyroben první split systém s frekvenčním měničem. 1995: Vyroben první systém s dvěma vnitřníma jednotkama. 1998: Vyroben první systém s digitálním frekvenčním měničem na světě. 2005: Vyvinuta funkce 180 řízení. 2006: Vyvinuta modelová řada free match. 2006: Vyroben první systém s dvěma vnitřníma jednotkama s digitálním frekvenčním měničem. 2006: Získáno ocenění za design. 2007: Vyroben první systém okenní klimatizace s vysokou účinností. 2008: Vyvinuta technologie SVE s úsporou energie 59%. 2009: Získáno německé ocenění za design. 2010: Inovována technologie s energetickou třídou +. Rozšíření do světa 1995: Zahájen prodej v Evropě. 1999: Zahájen prodej do US a dosažení třetí pozice v prodeji. Dosažen rekord prodaných jednotek během 7 hodin a byl ohodnocen "jako nejlepší nákup : Založen výrobní závod v Nigérii. 2001: Zahájen prodej do Japonska a dosažení 1. pozice v prodeji, která platí do současnosti. 2001: Založení průmyslové zóny v Pákistánu a Bengálsku Bangladéš 2001: Zahájeno přímé zastoupení Haier CG společností SOKR, s.r.o. v ČR. 2002: Založen výrobní závod v Tunisku a dosažení 2. pozice v prodeji. 2002: Dosažení 1. pozice v prodeji na Kypru, která platí do současnosti. 2003: Zahájen prodej do Koreje a prodáno 1122 jednotek během 1 hodiny pomocí teleshopingu. 2003: Postaven výrobní závod v Jordánsku. 2005: Dosažení 1. pozice v prodeji v Pakistánu, která platí do současnosti 2008: Založen výrobní závod v Thajsku. 2008: HIER - vítěz výběrového řízení OSN. 2009: HIER byl ohodnocen jako nejlepší světový dodavatel pro maloobchod. 1984: První okenní jednotka. 1985: Vyrobena speciální telekomunikační jednotka. 1990: Vyvinuta nástěnná klimatizační jednotka s designem imitací dřeva. 1994: Vyvinuta první sloupová klimatizační jednotka. 1995: Vyvinut systém s jedním kompresorem pro více okruhů. 1996: Vyvinut multisplit systém s digitálním frekvenčním měničem, který byl ohodnocen druhým místem od Národního vědecko technologického institutu. Vyvinuta první kazetová a konvertibilní jednotka. 1997: Vyvinut systém ionizátoru, díky kterému se prodalo na klimatizačních jednotek. 1998: Zahájení výroby MRV systému ve spolupráci se společností Toshiba a úspěšný export frekvenční technologie do Evropy. 2000: Prodáno na 000 systémů H-MRV. 2001: Založena společnost Haier ir Conditioner Elec. Corp. Ltd 2002: Vstup na americký trh. 2003: Vyroben první chladič se šroubovým kompresorem, který zajistil velký prodej na americkém trhu. 2004: Prodáno více než 000 klimatizačních jednotek do Evropy. 2005: Haier CC vyrobil systém s chladivem pro volnou kombinaci vnitřních jednotek X-multi, který byl velmi úspěšný v ČR. 2006: Haier CC vyrobil chladič s technologií maglev a MRV systém s chladivem 2007: Haier CC se stal dodavatelem chlazení pro Olympijské hry v Pekingu. 2008: Olympijský projekt si získal velký obdiv zákazníků po celém světě. Systém Haier MRVII vstoupil na trh ve 46-ti zemích světa. 2010: Haier představil vylepšenou technologii s energetickou třídou + a zdokonalený systém MRVII s vyšší účinností. Haier CC HVC pokračuje v inovaci na základě požadavků trhu a snaží se vystihnout veškerá přání a požadavky zákazníka. Na čínském trhu drží Haier CC velkých referenčních projektů. Jednotky Haier CC naleznete v bytových domech, nemocnicích, restauracích, kancelářích a ve školách. Haier CC pokrývá 49% čínského trhu. Na zahraničních trzích má Haier referenční projekty ve více než zemích sie, Evropy, meriky a ustrálie. V roce 2003 byly jednotky Haier dodány pro Olympijskou vesnici v thénách. V roce 2004 řecký premiér vybral multisplit systémy Haier pro vládní budovy; v roce 2005 Haier CC vstoupil na trh pro domácí použití na západním pobřeží meriky a zahájil spolupráci s Evropskou konstrukční společností.

4 MRV II-S MRV II-S ová řada ová řada () Nízkotlaké kanálové jednotky 20 Pa Středotlaké kanálové jednotky 50 Pa Středotlaké kanálové jednotky 50 Pa Vysokotlaké kanálové jednotky Pa 4 - cestné kazetové jednotky ( ) 4 - cestné kazetové jednotky (950x950) Nástěnné jednotky Parapetní jednotky Konvertibilní (podstropní) jednotky * Design, specifikace a vyobrazení jsou pod stálým vývojem a proto mohou být změněny bez předchozího upozornění. 1 2

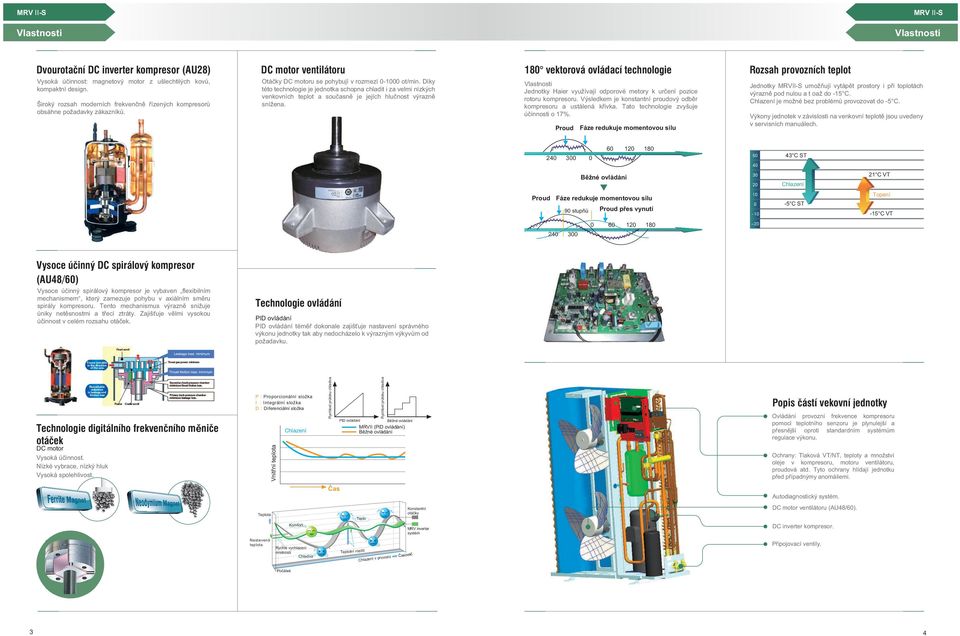

5 MRV II-S MRV II-S Vlastnosti Vlastnosti Dvourotační DC inverter kompresor (U28) Vysoká účinnost: magnetový motor z ušlechtilých kovů, kompaktní design. Široký rozsah moderních frekvenčně řízených kompresorů obsáhne požadavky zákazníků. DC motor ventilátoru Otáčky DC motoru se pohybují v rozmezí 0-0 otmin. Díky této technologie je jednotka schopna chladit i za velmi nízkých venkovních teplot a současně je jejích hlučnost výrazně snížena. 180 vektorová ovládací technologie Vlastnosti Jednotky Haier využívají odporové metory k určení pozice rotoru kompresoru. Výsledkem je konstantní proudový odběr kompresoru a ustálená křivka. Tato technologie zvyšuje účinnosti o 17%. Proud Fáze redukuje momentovou sílu Rozsah provozních teplot Jednotky MRVII-S umožňují vytápět prostory i při toplotách výrazně pod nulou a t oaž do -15. je možné bez problémů provozovat do -5. y jednotek v závislosti na venkovní teplotě jsou uvedeny v servisních manuálech ST Běžné ovládání Proud Fáze redukuje momentovou sílu 90 stupňů Proud přes vynutí ST 21 VT -15 VT Vysoce účinný DC spirálový kompresor (U4860) Vysoce účinný spirálový kompresor je vybaven flexibilním mechanismem, který zamezuje pohybu v axiálním směru spirály kompresoru. Tento mechanismus výrazně snižuje úniky netěsnostmi a třecí ztráty. Zajišťuje vělmi vysokou účinnost v celém rozsahu otáček. Technologie ovládání PID ovládání PID ovládání téměř dokonale zajišťuje nastavení správného výkonu jednotky tak aby nedocházelo k výrazným výkyvům od požadavku. Technologie digitálního frekvenčního měniče otáček DC motor Vysoká účinnost. Nízké vybrace, nízký hluk Vysoká spolehlivost. P : Proporcionální složka I : Integrální složka D : Diferenciální složka Vnitřní teplota Rychlost průtoku chladiva Rychlost průtoku chladiva PID ovládání Běžné ovládání MRVII (PID ovládání) Běžné ovládání Popis částí vekovní jednotky Ovládání provozní frekvence kompresoru pomocí teplotního senzoru je plynulejší a přesnější oproti standardním systémům regulace výkonu. Ochrany: Tlaková VTNT, teploty a množství oleje v kompresoru, motoru ventilátoru, proudová atd. Tyto ochrany hlídají jednotku před případnýmy anomáliemi. Čas T utodiagnostický systém. Teplota Komfort Teplo Konstantní otáčky MRV inverter systém DC motor ventilátoru (U4860). DC inverter kompresor. Nastavená teplota Rychlé vychlazení místnosti Teplotní rozdíl Chladno v provozu Časovač Připojovací ventily. Počátek 3 4

6 MRV II-S MRV II Venkovní jednotky U282FHER U482FIER(DC) U48NFIER(DC) U60NFIER(DC) MRV II 180 sinusová křivka DC inverter DC motor Elektrotechnická data Příkon () () EERCOP Průtok vzduchu (Vysoké otáčky vent.) Hladina akus. tlaku v 1 m přepravní hmotnost Typ kompresoru Chladivo Max. délka potrubí Max. převýšení mezi vnitř. a venk. j. Provozní rozsah teplot U282FHER U482FIER(DC) U48NFIER(DC) U60NFIER(DC) , , , m?h m m Rotační (Spirálový) (Spirálový) (Spirálový)

7 MRV II -C2 Vnitřní jednotky Vnitřní jednotky Chladicí výkon () Nízkotlaké kanálové jednotky 20 Pa Středotlaké kanálové jednotky 50 Pa Středotlaké kanálové jednotky 50 Pa Vysokotlaké kanálové jednotky Pa Větrací jednotky 4 - cestné kazetové jednotky ( ) 4 - cestné kazetové jednotky (950x950) Nástěnné jednotky Parapetní jednotky Konvertibilní (podstropní) jednotky * Design, specifikace a vyobrazení jsou pod stálým vývojem a proto mohou být změněny bez předchozího upozornění. 7 8

8 Vlastnosti Vlastnosti ÚČINNOST KOMFORT DC inverter kompresor Vysoká účinnost Systém MRVII-C2 využívá spirálový (scroll) DC inverter kompresor. = vysoká účinnost, nižší vybrace a hluk Poznámka: Systémy nevyužívají pouze DC inverter kompresor, některé modely využívají také ONOFF kompresor. Více naleznete v servisním manuálu. DC motor ventilátoru Rychlost otáček DC motoru ventilátoru může být nastavena od 0 otmin do 0 otmin. V porovnání s běžnými C motory, DC motor ventilátoru nabízí lepší provozní účinnosti a to hlavně během nízkých otáček. Účinnost může být až 90%. Součásti zvyšující účinnosti jednotky Výměník pro předchlazení chladiva (sub-cooler) Sub-cooler využívá malé množství chladiva k předchlazení chladiva v systému. Zamezuje energetickým ztrátám odpařováním chladiva po překonání vstřikovacího ventilu. Zvyšuje chladicí výkon o 6%. Redukuje množství obíhajícího chladiva, tzn. že se zvedá i významně účinnost celého systému. Výměník W-model Φ8 vnitřně rýhované trubky. Hydrofilní hliníkové lamely. Zvyšují účinnost výměny tepla. HRV technologie - rekuperační větrání Zpětné získáváí tepla (HRV) Princip funkce HRV technologie Jednotka odsává znehodnocený vzduch z vnitřního prostředí a dopravuje ho do venkovního prostředí. Odváděný vzduch prochází skrze deskový rekuperační výměník, kde předává svou tepelnou energii vzduchu přiváděného do místnosti. Díky využití speciálního papírového výměníku se jedná o entalpický výměníkm který také umožňuje přestup vlhkosti. Díky HRV technologii uspoříte značné provozní náklady, jelikož energii, kterou jste již vložili do úpravy prostředí v místnosti (teplochlad) neztratíte v závislsoti na účinnosti výměníku. Odvodní ventilátor Odváděný vzduch ven Čerství přívodní vzduch Tepelný výměník Přívodní ventilátor Odváděný vzduch z místnosti Čerství přívodní vzduch Větrací jednotky Větrací jednotky Standardní vnitřní klimatizační jednotky a větrací přívodní jednotky mohou být napojeny na stejný chladivový okruh. Tento systém umožňuje snadno a levněji zaručit optimální stav vnitřního prostředí. Přívodní jednotka Vnitřní kazetová jednotka Efektivní konstrukce Nová vrtule ventilátoru Nová vrtule snižuje ztráty průtoku vzduchu, odpor, hlučnost a zvyšuje účinnost výměníku. 4-cestná technologie průtoku vzduchu výměníkem Kompresor a výměník jsou umístěnny odděleně Tato konstrukce venkovní jednotky přináší menší odpor vzduchu, vyšší účinnost výměníku a menší hluk. Nový design ventilátoru Úspora energie - uzamčení teploty Ovládací technologie 180 řídící technologie Pomocí odporu se určuje přesná pozice rotoru kompresoru. Výsledkem je správné napájení kompresoru, které zvyšuje účinnost až o 17%. standardní řídicí technologie Proud U-fáze indukována elektromotorickou silou Odvodní ventilátor Odváděný vzduch ven Čerství přívodní vzduch Odváděný vzduch ven Čerství přívodní vzduch Tepelný výměník Větrání Přívodní ventilátor Odvodní ventilátor Tepelný výměník Přívodní ventilátor Odváděný vzduch z místnosti Odváděný vzduch z místnosti Odváděný vzduch z místnosti Čerství přívodní vzduch Precizní ovládání PID ovládání PID regulátor nastavuje výstup z kompresoru a stupeň otevření PMV, vyrovnává průtok chladiva a realizuje lineární výstup. Vytváří komfortní vnitřní prostředí. Teplota je ovládána v rozsahu 0,5. P : Proporcionální regulace I : Integrální regulace D : Diferenciální regulace Vnitřní teplota Průtok chladiva Přesné PID ovládání Čas Průtok chladiva Běžné nepřesné ovládání MRVII (PID ovládání) Běžné ovládání Funkce uzamčení teploty 26 - spoří provozní energii Pevně nastavená teplota na 26, provoz klimatizační zařízení je o 10% úspornější. 26 je přijatelná teplota vnitřního prostředí pro lidské tělo- 180 řídící technologie Proud U-fáze indukována elektromotorickou silou Křížový proud 90 stupňů Teplota Komfort Teplo Konstantní otáčky MRV inverter systém uzamčení Nástěnný ovladač Nastavená teplota Rychlé vychlazení místnosti Teplotní rozdíl Zima v provozu Časovač Počátek 9 10

9 Vlastnosti Vlastnosti OVLÁDÁNÍ Technologie ovládání Variabilní typy ovládání Infračervený dálkový ovladač (standardně dodáván jako součást pro nástěnné jednotky). Vnitřní jednotka BMS ovládání Jednoduché ovládání systému Haier pomocí PC Max. délka komunikačního kabelu RS m. Max. počet připojených vnitřních jednotek 400. Pulsní elektroměr je volitelný. Snadné uživatelské ovládání Preferenční ovládání Pomocí preferenčního ovládání je možné nastavit preferenci každé vnitřní jednotky v závislosti na funkci místnosti. Tzn., že systém bude prioritně udržovat tepelnou pohodu v místnostech s nejvyšší preferencí. ž v těchto místnostech dosáhne požadovaných parametrů nasledují další místnosti. Standardní plnohodnotné ovládání. Dálkový ovladač IGU02 KWhelektroměr Max. 40x. vnitřních jednotek homebus Preferenční ovládání B homebus YR-H71 Nástěnný skupinový ovladač (standardně dodáván jako součást pro kazetové, konvertibilní a mezistropní jednotky) Max. 16 vnitřních jednotek ve skupině (všechny pracují ve stejném nastavení) Nástěnný ovladač Skupinové ovládání RS-232 a. Haier C so ware b. Protokolový konvektor HCM-01 RS-485 Max 32x IGU02 homebus homebus C D YR-E14 Realizace nadřazené & podřazené jednotky pomocí 2 ovladačů Časovač zapnutí a vypnutí V, 5060Hz IGU05 č.1 Homebus Max.64 vnitřních jednotek Skupina č. 1 Skupina č. 2 Skupina č. 3 Ovládání systému Haier pomocí protokolu BCnet Max. délka komunikačního kabelu RS-485 Internetové vzdálené ovládání Další příslušenství (není součástí) : Zjednodušený nástěnný ovladač (volitelné) Max. 16 vnitřních jednotek ve skupině (všechny pracují ve stejném nastavení) Časovač zapnutí a vypnutí. Nastavení: chlazenítopeníventilátor. YCZ-003 RS-485 č.2 Max. 32 kusů IGU05 č.32 Max. 16 vnitřních jednotek ve skupině N Centrální ovládání Zobrazovací monitor; Pulsní elektroměr a tiskárna Interface: BCnet a modbus HCM-03 (Průmyslový PC vč, softwaru) V provozu Preferované místnosti V provozu B YR-F02 Centrální ovladač (volitelný) Nastavení teploty. Zobrazení chybových hlášek. Max. délka komunikačního kabelu RS-485 je 0 m. Max. 20 kusů IGU02 pro každou skupinu IGU02 Skupina 4 Celkem 4 skupiny IGU02 IGU02 IGU02 Skupina 3 Skupina 2 Skupina 1 Max. 40 vnitřních jednotek pro každý IGU02 C D YCZ-003 Max. počet připojitelných skupin vnitřních jednotek je 128. Týdenní časovač pro každou jednotku individuálně. : Ředitel B: sistentka ředitel C: Kancelář D: Kancelář 11 12

10 Vlastnosti Vlastnosti INSTLCE SPOLEHLIVOST Flexibilní instalace Snadná instalace Inovovaná technologie Spolehlivý provoz Dlouhé potrubní trasy & vysoké převýšení Celkem 300 m chladivového potrubí. Max. délka chladivového potrubí 150 m. Max. převýšení mezi vnitřní a venkovní jednotkou 50 m. Max. převýšení mezi vnitřními jednotkami 15 m. Venkovní jednotka V porovnání se systémem vodního chladiče (bez filtru, bez uzavíracích ventilů a dalšího příslušenství) mají MRVII jednotky snadný systém zapojení chladivového okruhu a nepotřebují řadu dalších bezpečnostních prvků. MRV systém DC inverter kompresor Kompresory mají patentovanou technologii, která zabraňuje úniku oleje z kompresoru při malých otáčkách a zaároveň při vysokých otáčkách zabraňuje vysokéme úbytku oleje v kompresoru. Snižuje také úniky chladiva při kompresy a třecí ztráty. Střídání jednotlivých modulů Venkovní jednotka netvoří žádné rozdíly mezi řídícím a řízeným modulem. U systémů, které jsou složeny z více jak jednoho modulu, se mění provoz jednotlivých modulů každých 24 hodin. Tato funkce zajišťuje rovnoměrné provozní zatížení pro veškeré moduly v systému venkovní jednotky. H=50m 1. robočovač max. délka potrubí L=150 m max. délka potrubí za 1. rozbočovač l=40 m H=15m Provoz 1 Provoz H 50m H 15m Systém vodního chladiče Inverterová technologie (frekvenční měnič otáček) Frekvenční měnič vyrobený v Japonsku a navržen v závislosti s japonskými požadavky. (7 položek, 45 specifikací) Provoz 3 Záložní provoz Kompresory mají patentovanou technologii, která zabraňuje úniku oleje z kompresoru při malých otáčkách a zároveň při vysokých otáčkách zabraňuje vysokému úbytku oleje v kompresoru. Snižuje také úniky chladiva při kompresy a třecí ztráty. Snadná doprava Modulární konstrukce 3 3 Venkovní jednotka zabírá pouze 0.74 m a 1.04 m, dá se jednoduše přepravovat pomocí nákladních výtahů a spoří tím další náklady spojené s dopravou. Inovovaný systém prokabelování Inovovaný systém prokabelování využívá společného kabelu mezi vnitřními a venkovními jednotkami i centrálním ovaldačem. Jediné co musíte udělat, je připojit kabel centrálního ovladače do venkovní jednotky. (Pokud je centrální ovladač vyžadován). 1 venkovní jednotka: 2 kompresory Kompresor Inv. Fix. Inv. porucha Fix. porucha Provoz Stop Porucha 0% 67% Venkovní jednotky jednoho systému mohou být instalovány na různých podlažích. Standardní systém prokabelování 3 moduly: 36HP Komp. Modul 1 Modul 2 Modul 3 12HP Nová Centrální ovladač Vnitřní jednotky Nová řídící deska venkovní jednotky Veškeré díly procházejí výstupní kontrolou funkčnosti. Vyvinuto v Japonsku v závislosti na japonských standardech. Vylepšený procesor, vylepšený software, opatření izolačním nátěrem a otestováno za vysokých teplot pro zaručení vysoké kvalityvýrobku. Inverter porucha Fix. porucha Porucha Provoz Stop Porucha Provoz Provoz Provoz Provoz 33% nebo 67% 80% Porucha Stop Stop Porucha Provoz Stop m Přibližně 30% úspora místa m m Inovovaný systém prokabelování Nová utomatická kontrola poruchových stavů Porucha systému se zobrazí na LED displeji umístěném na PCB venkovní jednotky anebo na nástěnných ovladačích vnitřních jednotek. Vyhodnocení poruchy je velmi snadné a rychlé. Vnitřní jednotky Centrální ovaldač Stávající Poruchové hlášky 13 14

11 Vlastnosti Venkovní jednotky Testování jednotek Software V08NMVES V10NMVES V12NMVES V14NMVES Testování jednotek při fázi vývoje Provozní a bezpečností test 500 hodinové sprchování slanou vodou 6-ti hodinový dešťový test 130% zatížení systému Test délky potrubní trasy Test elektromagnetické kompatability Projekční software MRVII v ČJ Tento software umožńuje naprojektovat potrubní trasy i prokabelování celého systému. Napomáhá projektantům a odborníkům při specifikaci jednotlivých komponentů, vytváří schéma instalace a cenvövou kalkulaci projektu. Návrhový program umožňuje vytvořit technickou zprávu systému. Testování jednotek při fázi výroby Výrobní test Test součástí Test úníku Provozní test Bezpečností test Výstupní kontrola Visuální kontrola Provozní test ový test kustický test Test příslušenství kombinace V08NMVES V10NMVES V12NMVES V14NMVES Teplotní laboratoř Teplotní laboratoř Servisní software Vlastnosti: Šetří instalační čas a čas servisních pracovníků. Přesnější kontrola systému než obvyklým způsobem. Elektrotechnická data Příkon Proud Průtok vzduchu (vysoké otáčky) Hladina akustického tlaku (1 m) Provozní rozměry Přepravní rozměry Elektromagnetická laboratoř utotestovací linka Vlhkostní laboratoř kustická laboratoř Přepravní hmotnost Typ kompresoru ( Rotační) Chladivo Přednaplněné chladivo Vyrovnávací potrubí oleje Provozní rozsah teplot Řídící místnost Test těsnosti 15 8P-10P 12P-16P 16

12 Venkovní jednotky Venkovní jednotky V18NMVES V22NMVES V20NMVES V24NMVES V18NMVES V20NMVES V22NMVES V24NMVES kombinace V08NMVES V10NMVES kombinace V10NMVES V10NMVES V10NMVES V10NMVES V12NMVES V14NMVES Elektrotechnická data Příkon Proud Elektrotechnická data Příkon Proud Průtok vzduchu (vysoké otáčky) Hladina akustického tlaku (1 m) Průtok vzduchu (vysoké otáčky) Hladina akustického tlaku (1 m) Provozní rozměry Provozní rozměry Přepravní rozměry Přepravní rozměry Přepravní hmotnost Typ kompresoru ( Rotační) Chladivo Přednaplněné chladivo Vyrovnávací potrubí oleje Provozní rozsah teplot Přepravní hmotnost Typ kompresoru ( Rotační) Chladivo Přednaplněné chladivo Vyrovnávací potrubí oleje Provozní rozsah teplot

13 Venkovní jednotky Venkovní jednotky V26NMVES V32NMVES V28NMVES V34NMVES V30NMVES V36NMVES V26NMVES V28NMVES V30NMVES V32NMVES V34NMVES V36NMVES kombinace V10NMVES V14NMVES V14NMVES kombinace V10NMVES V10NMVES V14NMVES V10NMVES V10NMVES Elektrotechnická data Příkon Proud Průtok vzduchu (vysoké otáčky) Hladina akustického tlaku (1 m) Provozní rozměry Přepravní rozměry Přepravní hmotnost Typ kompresoru ( Rotační) Chladivo Přednaplněné chladivo Vyrovnávací potrubí oleje Provozní rozsah teplot Elektrotechnická data Příkon Proud Průtok vzduchu (vysoké otáčky) Hladina akustického tlaku (1 m) Provozní rozměry Přepravní rozměry Přepravní hmotnost Typ kompresoru ( Rotační) Chladivo Přednaplněné chladivo Vyrovnávací potrubí oleje Provozní rozsah teplot V14NMVES

14 Venkovní jednotky Venkovní jednotky V38NMVES V44NMVES V40NMVES V46NMVES V42NMVES V48NMVES V38NMVES V40NMVES V42NMVES V44NMVES V46NMVES V48NMVES kombinace V10NMVES V10NMVES V10NMVES kombinace V12NMVES V14NMVES V14NMVES V14NMVES V14NMVES Elektrotechnická data Příkon Proud Elektrotechnická data Příkon Proud Průtok vzduchu (vysoké otáčky) Hladina akustického tlaku (1 m) Průtok vzduchu (vysoké otáčky) Hladina akustického tlaku (1 m) Provozní rozměry Přepravní rozměry Přepravní hmotnost Typ kompresoru ( Rotační) Chladivo Přednaplněné chladivo Vyrovnávací potrubí oleje Provozní rozsah teplot Provozní rozměry Přepravní rozměry Přepravní hmotnost Typ kompresoru ( Rotační) Chladivo Přednaplněné chladivo Vyrovnávací potrubí oleje Provozní rozsah teplot

15 Kazetové jednotky Kazetové jednotky B092MCER B122MCER B162MCER Design a rozměry Rozměry kazetové jednotky 570x570x260 umožňují snadnou montáž do prostoru s nízkou výškou a do kazetového podhledu 600x600. B182MCER B242MCER B282MCER Kompaktní design Malé i velké jednotky využívají stejný dekorační panel. V případě instalace rozdílných výkonů jednotek v tomtéž prostoru není interiér narušován více rozdíly. Tichý provoz Proud vzduchu vychází z jednotky hladce a plynule díky upraveným vyústím, které snižují hlučnost jednotky. Lopatky ventilátoru mají tvar spirály. Vnitřní jednotka díky těmto konstručním opatřením může pracovat při nejižším možném hluku. Integrované čerpadlo kondenzátu Integrované čerpadlo kondenzátu je navrženo pro odčerpávání vzniklého kondenzátu kontinuálně při provozu jednotky. Standardní čerpadlo má výtlačnou výšku až 600. Systém odvodu kondenzátu je tak velmi snadný. Přívod čerstvého vzduchu Připojením přívodu čerstvého vzduchu do jednotky se docílí přisávání čerstvého vzduchu do místnosti. (Volitelné) Kompaktní design Výška jednotky je pouze 240 a umožňuje instalaci jednoteky do nízkýh mezistropních prostor. Inovovaná konstrukce Mřížku na sání je možné otáčet o 90, tudíž je volba pozice jednotky nezávislá na konečném umístění čelního panelu. B092MCER B122MCER B162MCER B182MCER B242MCER B282MCER přepravní hmotnost Panel Provozní rozměry Přepravní rozměry přepravní hmotnost PB-700IB PB-700IB PB-700IB přepravní hmotnost Panel Provozní rozměry Přepravní rozměry přepravní hmotnost PB-950JB PB-950JB PB-950JB

16 Kazetová jednotka Konvertibilní jednotky B302MCER B382MCER B482MCER Kompaktní design Výška jednotky je pouze 290. I takto výkonná jednotka může být snadno instalována do nízkých mezistropních prostor. Inovovaná konstrukce Mřížku na sání je možné otáčet o 90, tudíž volba pozice jednotky je nezávislá na konečném umístění čelního panelu. Přívod čerstvého vzduchu Připojením přívodu čerstvého vzduchu do jednotky se docílí přisávání čerstvého vzduchu do vnitřních prostor. (Volitelné) Kompaktní design Malé i velké jednotky využívají stejný dekorační panel. V případě instalace rozdílných výkonů jednotek v tomtéž prostoru není interiér narušován více rozdíly. C092MCER C122MCER C162MCER C182MCER C242MCER Ultra tenká jednotka, pouze 199 (jednotky 09-24) Konvertibilní jednotky mají dvojitou vaničku na kondenzát. Výška jednotky je pouze 199. Jednotka je velmi elegantní a spoří instalační prostor. Široký úhel proudu vzduchu široký úhel otevření horizontálních a 70 vertikálních lamel vytváří precizní kontrolu nad proudem vzduchu vystupujícího z jednotky. Distribuce vzduchu je téměř dokonalé po celém vnitřním prostoru. Tichý provoz Díky pomaloběžnému tichému ventilátoru je hlučnost vnitřní jednotky velmi nízká. B302MCER B382MCER B482MCER C092MCER C122MCER C162MCER C182MCER C242MCER přepravní hmotnost Panel Provozní rozměry Přepravní rozměry přepravní hmotnost PB-950JB PB-950JB PB-950JB přepravní hmotnost

17 Konvertibilní jednotky Kanálové jednotky C382MFER C482MFER Široký úhel proudu vzduchu široký úhel otevření horizontálních a 70 vertikálních lamel vytváří precizní kontrolu nad proudem vzduchu vystupujícího z jednotky. Distribuce vzduchu je téměř dokonalé po celém vnitřním prostoru. Tichý provoz Díky pomaloběžnému tichému ventilátoru je hlučnost vnitřní jednotky velmi nízká. D072MLER D092MLER D122MLER Ultra tenký design 220 Všechny modely mají výšku pouze 220. Snadná instalace jednotky do nízkých prostor. Elegantní vzhled Jednotka umístěnná v mezistropním prostoru je velmi vhodným řešením, jelikož uživatel vidí pouze výstupní a sací mřížku, kterou si může sám vybrat. Volitelný sací otvor U jednotky je možná zvolit sací otvor dle potřeby instalace projektu. Volitelný statický (externí) tlak Na výběr jsou dvě možnosti statického tlaku - max. 20 Pa. Filtr sacího vzduchu Jednotka je standardně vybavena filtrem třídy G3. který účinně filtruje nečistoty ze vzduchu a zvyšuje tak kvalitu vzduchu v místnosti. Filtr může být umístěn na sání nebo i na výstupu z jednotky. C382MFER C482MFER D072MLER D092MLER D122MLER přepravní hmotnost přepravní hmotnost Statický tlak Pa

18 Kanálová jednotka Kanálové jednotky D162MLER D182MLER D242MLER Ultra tenký design 220 Všechny modely mají výšku pouze 220. Snadná instalace jednotky do nízkých prostor. Elegantní vzhled Jednotka umístěnná v mezistropním prostoru je velmi vhodným řešením, jelikož uživatel vidí pouze výstupní a sací mřížku, kterou si může sám vybrat. Volitelný sací otvor U jednotky je možná zvolit sací otvor dle potřeby instalace projektu. Volitelný statický (externí) tlak Na výběr jsou dvě možnosti statického tlaku - max. 20 Pa. D182MMER D242MMER D282MMER Flexibilní volba statického (externí tlaku) Možnost volby ze dvou statických tlaků a to: 0-50 Pa a Pa. Tato tlaková flexibilita umožňuje bezproblémové splnění požadavku potrubní sítě na distribuci vzduchu. Filtr sacího vzduchu Jednotka je standardně vybavena filtrem třídy G3. který účinně filtruje nečistoty ze vzduchu a zvyšuje tak kvalitu vzduchu v místnosti. Filtr může být umístěn na sání nebo i na výstupu z jednotky. Filtr sacího vzduchu Jednotka je standardně vybavena filtrem třídy G3. který účinně filtruje nečistoty ze vzduchu a zvyšuje tak kvalitu vzduchu v místnosti. Filtr může být umístěn na sání nebo i na výstupu z jednotky. Čerpadlo kondenzátu Jednotka je vybavena čerpadlem kondenzátu s výtlačnou výškou max D162MLER D182MLER D242MLER D182MMER D242MMER D282MMER přepravní hmotnost Statický tlak Pa přepravní hmotnost Statický tlak Pa

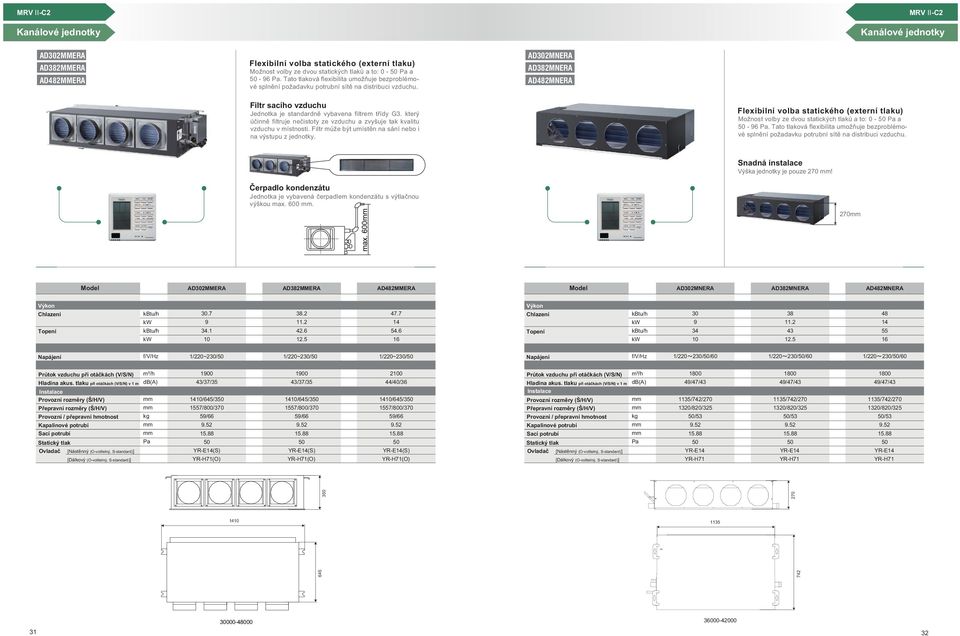

19 Kanálové jednotky Kanálové jednotky D302MMER D382MMER D482MMER Flexibilní volba statického (externí tlaku) Možnost volby ze dvou statických tlaků a to: 0-50 Pa a Pa. Tato tlaková flexibilita umožňuje bezproblémové splnění požadavku potrubní sítě na distribuci vzduchu. D302MNER D382MNER D482MNER Filtr sacího vzduchu Jednotka je standardně vybavena filtrem třídy G3. který účinně filtruje nečistoty ze vzduchu a zvyšuje tak kvalitu vzduchu v místnosti. Filtr může být umístěn na sání nebo i na výstupu z jednotky. Flexibilní volba statického (externí tlaku) Možnost volby ze dvou statických tlaků a to: 0-50 Pa a Pa. Tato tlaková flexibilita umožňuje bezproblémové splnění požadavku potrubní sítě na distribuci vzduchu. Snadná instalace Výška jednotky je pouze 270! Čerpadlo kondenzátu Jednotka je vybavená čerpadlem kondenzátu s výtlačnou výškou max D302MMER D382MMER D482MMER D302MNER D382MNER D482MNER přepravní hmotnost Statický tlak Pa přepravní hmotnost Statický tlak Pa YR-E14 YR-H YR-E14 YR-H YR-E14 YR-H

20 Kanálové jednotky Kanálové jednotky D182MHER D242MHER D282MHER Volný výběr vyústí vzduchu Počet a rozmístění distribučních elementů může být zvolen v závislosti na velikosti, členitosti, účelu a tepelné zátěži místnosti. D302MHER D382MHER D482MHER Volný výběr vyústí vzduchu Počet a rozmístění distribučních elementů může být zvolen v závislosti na velikosti, členitosti, účelu a tepelné zátěži místnosti. Volná instalace Vnitřní jednotka může být nainstalována s využitím cirkulačního vzduchu a nebo bez. Volná instalace Vnitřní jednotka může být nainstalována s využitím cirkulačního vzduchu a nebo bez. Vysoký externí tlak ventilátoru Max. externí tlak ventilátoru je 196 Pa. Tento parametr umožňuje širokou volbu distribučního potrubí včetně distribučních prvků. Vysoký externí tlak ventilátoru Max. externí tlak ventilátoru je 196 Pa. Tento parametr umožňuje širokou volbu distribučního potrubí včetně distribučních prvků. Filtr sacího vzduchu Jednotka je standardně vybavena filtrem třídy G3. který účinně filtruje nečistoty ze vzduchu a zvyšuje tak kvalitu vzduchu v místnosti. Filtr může být umístěn na sání nebo i na výstupu z jednotky. Filtr sacího vzduchu Jednotka je standardně vybavena filtrem třídy G3. který účinně filtruje nečistoty ze vzduchu a zvyšuje tak kvalitu vzduchu v místnosti. Filtr může být umístěn na sání nebo i na výstupu z jednotky. D182MHER D242MHER D282MHER D302MHER D382MHER D482MHER přepravní hmotnost Statický tlak Pa přepravní hmotnost Statický tlak Pa

21 Kanálové jednotky Nástěnné jednotky D722MHER D962MHER Volný výběr vyústí vzduchu Počet a rozmístění distribučních elementů může být zvolen v závislosti na velikosti, členitosti, účelu a tepelné zátěži místnosti. Volná instalace Vnitřní jednotka může být nainstalována s využitím cirkulačního vzduchu a nebo bez. Vysoký externí tlak ventilátoru Max. externí tlak ventilátoru je 196 Pa. Tento parametr umožňuje širokou volbu distribučního potrubí včetně distribučních prvků. Filtr sacího vzduchu Jednotka je standardně vybavena filtrem třídy G3. který účinně filtruje nečistoty ze vzduchu a zvyšuje tak kvalitu vzduchu v místnosti. Filtr může být umístěn na sání nebo i na výstupu z jednotky. S072MGER S092MGER S122MGER S162MGER Integrovaný elektronický expanzní ventil EEV je součástí jednotky. Vysoce kvalitní DC motor ventilátoru snižuje hlučnost jednotky Nový elegantní design D722MHER D962MHER S072MGER S092MGER S122MGER S162MGER přepravní hmotnost Statický tlak Pa přepravní hmotnost YR-H71(S) YR-H71(S) YR-H71(S) YR-H71(S)

22 Nástěnné jednotky S182MGER S242MGER F072MER F092MER F122MER F182MER Parapetrní jednotky Vysoce účinný filtr Jednotka je vybavena filtrem sacího vzduchu. Tichý provoz Jednotka je vybavena tichým radiálním ventilátorem. Integrovaný elektronický expanzní ventil EEV je součástí jednotky. Vysoce kvalitní DC motor ventilátoru snižuje hlučnost jednotky Nový elegantní design Kompaktní rozměry jednotky Štíhlá, elegantní a kompaktní jednotka je vhodná do každého interiéru a především do podkrovních prostor. Rychlé dosažení nastavené teploty Horní a spodní výstup vzduchu z jednotky umožňuje rychlé dosažení teploty v prostoru. Využití spodní vyústky je vhodné především při funkci topení. S182MGER S242MGER F072MER F092MER F122MER F182MER přepravní hmotnost přepravní hmotnost YR-H71(S) YR-H71(S) YR-H71(S) YR-H71(S)

23 Přívodní jednotky Příslušenství D482MPER D722MPER D962MPER Příslušenství Vyobrazení Název Funkce Pro jednotky Volitelně Dálkový ovladač YR-H71 Ovládání jednotky Nástěnné a parapetní jednotky Kazetové, konvertibilní kanálové jednotky Podmínky instalace V případě napojení přívodních jednotek do standardního systému s vnitřními jednotkami MRVII je zapotřebí aby výkon přiváděcích jednotek nebyl více než 30% výkonu celého systému. Provozní rozsah teplot Jednotky jsou navrženy na provozní teploty od -5 až do 43. Přijímač signálu dálkového ovladač Nástěnný ovladač Zjednodušený ovladač Centrální ovladač RE-02 YR-E14 YR-F02 YCZ-003 Ovládání kanálových jednotek dálkovým ovladačem Ovládání jednotky a skupinové ovládání (16 jednotek) Ovládání jednotky a skupinové ovládání (16 jednotek) Ovládání celého systému, včetně individuální a zobrazení chybových stavů. Kanálové jednotky Kanálové, kazetové a konvertibilní jednotky Všechny kromě nástěnných a parapetních jednotek. MRVII-C2 D482MPER D722MPER * D962MPER Připojovací rozhraní Spojka pro sloučení 2 venkovních modulů Spojka pro sloučení 3 venkovních modulů IGU05 HZG-20 HZG-30 Připojení YCZ-003 s venkovními jednotkami Sloučení chladiva Sloučení chladiva MRVII-C2 2 moduly venkovní jednotky 3 moduly venkovní jednotky Průtok vzduchu (nejvyšší otáčky) Hladina akus. tlaku (otáčky (VSN) v 1 m) Statický tlak přepravní hmotnost 875 Pa ~ ~ ~ Data jednotek mohou být upraveny na základě stále probíhajícího vývoje. Rozbočovač chladiva Rozbočovač chladiva Rozbočovač chladiva Rozbočovač chladiva FQG-B335 FQG-B506 FQG-B730 FQG-B1350 Distribuce chladiva Distribuce chladiva Distribuce chladiva Distribuce chladiva Celkový výkon vnitřních jednotek menší než 33,5 Celkový výkon vnitřních jednotek větší než 33,5 a menší než 50,6 Celkový výkon vnitřních jednotek větší než 50,6 a menší než 73 Celkový výkon vnitřních jednotek větší než Datový převodník IGU02 Protokolový převodník MRVII-C2 MRVII-C MRVII-S Konektor RS485 & 232 vč. softwaru HCM-01 BMS ovládání (aircon software v PC) MRVII-C2 MRVII-C MRVII-S Modul pro komunikační protokol BCnet HCM-03 BMS ovládání (BCnet protokol) MRVII-C2 MRVII-C MRVII-S

24 MRV II Rekuperační jednot. MRV II Vybrané reference ERV0150NN ERV0260NN ERV0800NN ERV0NN Palác YMC - 4x MRVII-S Spolana Neratovice - 2x MRVII-C Nástěný ovladač HRV ERV0150NN ERV0260NN ERV0800NN ERV0NN Elektrotechnická data Příkon Proud gvhz H&M Poprad SK- 2 x MRVII-C ČS Domažlice - 3 x MRVII-C Průtok vzduchu otáčky vent. (VN) Hladina akust. tlaku otáčky (VSN) Statický tlak Provozní přepravní hmotnost Pa Poznámka: Design a specifikace mohou být pozměněny bez předchozí výzvy. Podléhají neustálemu vývoji. Veškerá data uvedena v katalogu jsou stanovena za podmínek: (, vnitřní teplota 27 ST 19 VT, venkovní teplota 35 ST 24 VT) (, vnitřní teplota 20 ST, venkovní teplota 7 ST 6 VT) Krajský soud Trnva SK- 2 x MRVII-C uto Hase - 1 x MRVII-C 41 42

25 Dovozce klimatizačních jednotek Haier pro ČR a SR: SOKR s.r.o. Váš prodejce: SOKR s.r.o. Oficiální dovozce klimatizačních systémů dresa: Na Návsi 33, Čestlice, Praha - východ, Česká Republika Kontakty: Tel: Fax: Website: info@sokra.cz Společnost SOKR, s.r.o. si vyhrazuje právo změny designu a technických parametrů zařízení z důvodů trvalé technické a technologické inovace ze strany výrobce.
