SIMATIC Virtualization as a Service. TIA na dosah

Transkript

1 TIA na dosah

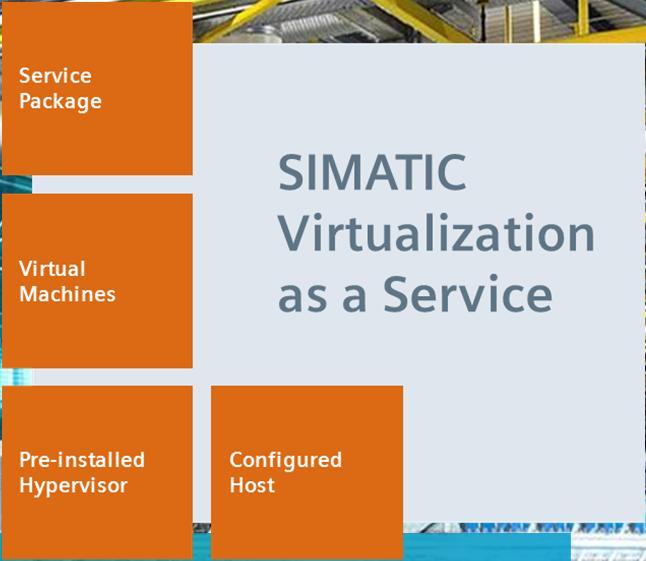

2 Obsah Úvod do virtualizace Způsoby nasazení virtualizace Výhody / Nevýhody HW/SW podpora z portfolia Siemens Simatic Virtualization as a Service Strana2

3 Co znamená virtualizace? Pomocí nástrojů virtualizace je oddělen operační systém a uživatelské programy od fyzického hardwaru Operační systém a uživatelské programy jsou zabaleny do virtuálního stroje (VM) Na výkonném serveru je instalován hypervisor jako dodatečná softwarová vrstva, která umožnuje chod několika virtuálních strojů na jednom fyzickém hardwaru Hypervisor dynamicky rozděluje hardwarové prostředky pro virtuální stroje Virtuální stroje jsou dostupné prostřednictvím úsporných tenkých klientů Strana3

4 Automatický systém před a po virtualizaci Application Operating System Application Operating System Application Operating System Application Operating System Hypervisor Application Operating System Application Operating System Traditional architecture Virtual architecture Strana4

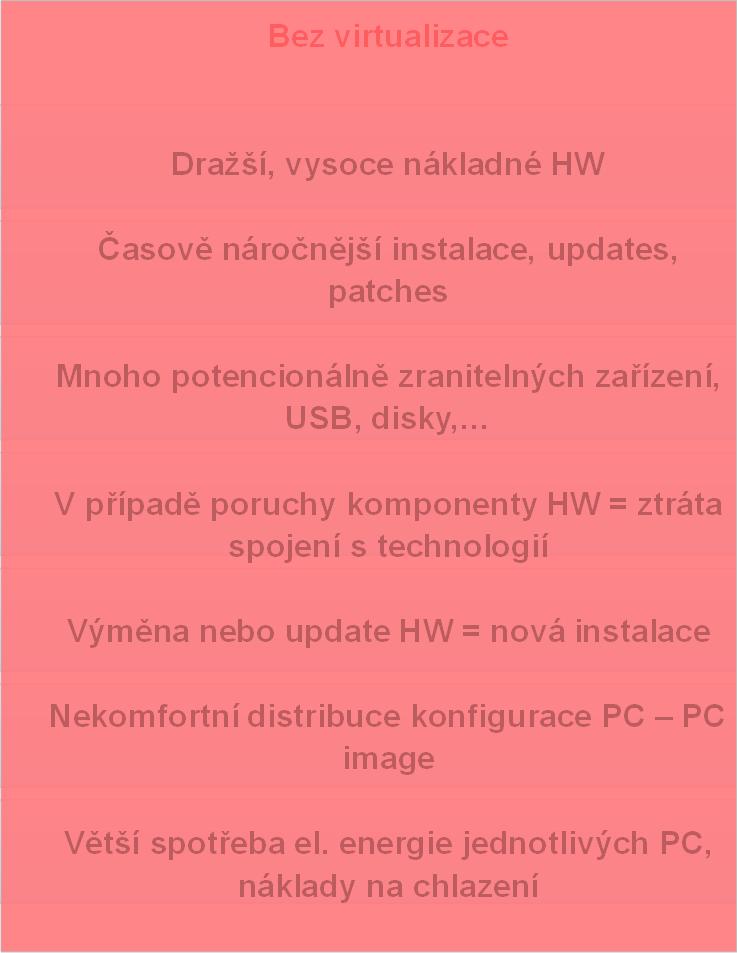

5 Proč implementovat virtualizaci? Redukce nákladů na HW Nízké TCO Bezpečnost Long-term system Jednoduchá migrace Flexibilita Green energy Bez virtualizace Dražší, vysoce nákladné HW Časově náročnější instalace, updates, patches Mnoho potencionálně zranitelných zařízení, USB, disky, V případě poruchy komponenty HW = ztráta spojení s technologií Výměna nebo update HW = nová instalace Nekomfortní distribuce konfigurace PC PC image Větší spotřeba el. energie jednotlivých PC, náklady na chlazení S virtualizací Levnější klienti, snížení HW požadavků, možnost použití PDA, tenkých klientů Kratší čas instalace / možná centrální správa backup, recovery Větší zabezpečení proti útokům ve spojení s tenkými klienty, centrální zabezpečení Výměna HW za chodů ve spojení s použitím RAID HDD, vsan cluster, replikace Výměna HW pomocí nástrojů Vmware Přenositelní VM, nezávislé na použitém hardware Nižší náklady na el. energii, centrální chlazení Strana5

6 Jak na to? varianta č. 1 SIMATIC PCS7 SIMATIC WinCC SIMIT SIMATIC ITC Nanobox PC Microsoft Hyper-V VMware ESXi, Hypervisor SIMATIC IPC1047 SIMATIC IPC647D / IPC847D SIMATIC IPC647E / IPC847E Strana6 Intel XEON NVIDIA P5000 PSU 860W Raid 12Gb/s

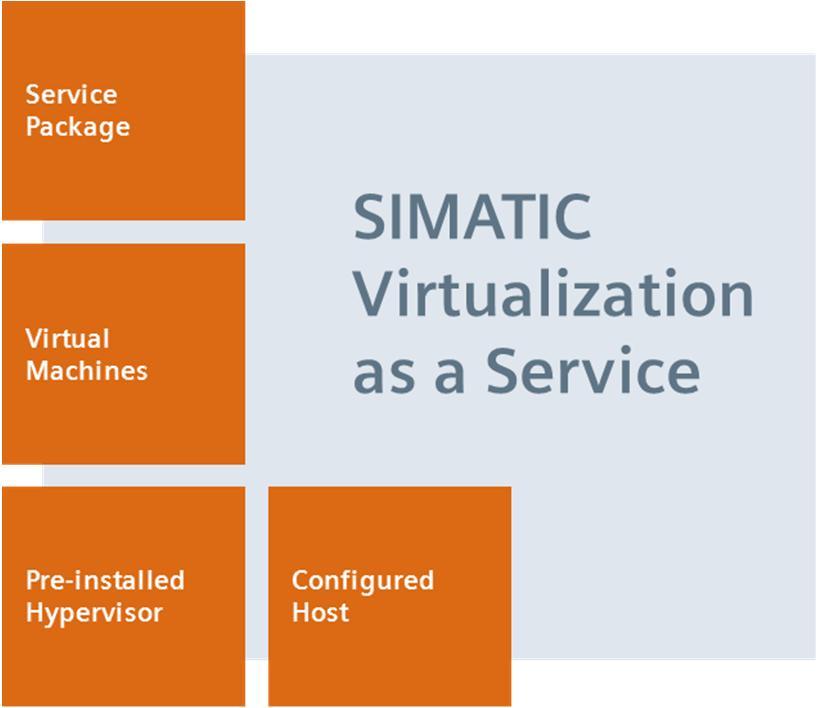

7 Jak na to? varianta č. 2 Soubor služeb pro jednoduchou implementaci virtualizačního s předem sestavenými konfigurovatelnými systémy, které jsou otestovány Různé hardwarové platformy umožnující rozširování virtualizačního řešení na základě skutečných požadavků Technická podpora zahrnující všechny produkty z řady SIMATIC, VMware a komponent systémové platformy HP Strana7

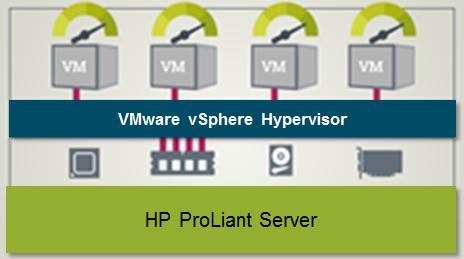

8 Modul - Configured Host Hardware typu server vybudované na platformách SIMATIC IPC nebo HP Proliant plus tencí klienti Včetně instalace a konfigurace VMware vsphere hypervisor software NEW SIMATIC IPC647D 4Cx1P HP ProLiant DL380 GEN10 12Cx1P HP HP ProLiant DL380 GEN10 16Cx1P HP HP ProLiant DL380 GEN10 12Cx2P HP HP ProLiant DL380 GEN10 16Cx2P HP Intel Xeon Processor Intel Xeon Gold Processor Intel Xeon Gold Processor Intel Xeon Gold Processor Intel Xeon Gold Processor 32 GB RAM 48 GB RAM 64 GB RAM 128 GB RAM 196 GB RAM 2x 1TB HDD / RAID 1 2.4TB HDD / RAID 5 3.6TB HDD / RAID 5 4.8TB HDD / RAID 5 6.0TB HDD / RAID 5 2x Ethernet 1GB 2-port 2x Ethernet 1GB 4-port 2x Ethernet 1GB 4-port 2x Ethernet 1GB 4-port 2x Ethernet 1GB 4-port 2x Power Supply Kit 2x Power Supply Kit 2x Power Supply Kit 2x Power Supply Kit 2x Power Supply Kit 3Y ilo Advanced license 3Y ilo Advanced license 3Y ilo Advanced license 3Y ilo Advanced license Strana8

9 Modul Configured Host Pro WinCC aplikace doporučujeme použití hardware platformy vycházející ze SIMATIC IPC647D a Siemens SIMATIC Industrial Thin Client NEW SIMATIC IPC 647D 4Cx1P SIMATIC IPC 647E 6Cx1P Intel Xeon Prozessor 32 GB RAM 2x 1TB HDD / RAID 1 2x Ethernet 1GB 2-port 2x Power Supply Kit Intel Xeon Prozessor 64 GB RAM 2x 2TB HDD / RAID 1 3x Ethernet 1GB 2-port 2x Power Supply Kit Strana9

10 Modul Pre-installed Hypervisor Na základě systémové platformy je instalována virtualizační vrstva, která zajištuje distribuci fyzických hardware prostředků pro virtuální stroje VMware produkty jsou použity jako virtualizační software Nainstalovaný a nakonfigurovaný VMware vsphere 6.5 Standard Volitelné: VMware vcenter Server Volitelné: vsan Cluster Instalace and konfigurace Konfigurace fyzického hardware serveru Instalace a konfigurace VMware vsphere 6.5 Standard Kompletní konfigurace síťového rozhraní Licencovaný VMware Software (VMware licences) Instalace VMware vsphere Webclient v management console Strana 10

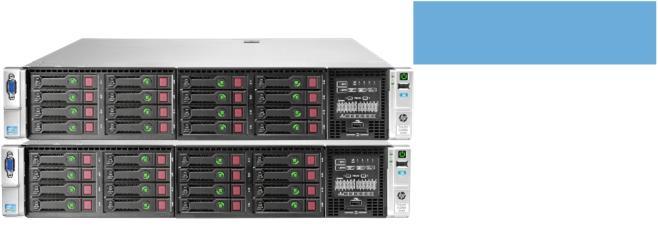

11 Product description module Pre-installed Hypervisor vsan Cluster vsan cluster je nástrojem pro zajištění funkcionalit High Availability pro VMware. Tato funkce může být použita v rámci služby Virtualization as a Service (SIVaaS) pro PCS 7 / WinCC. Funkce High Availability zajištuje vysokou dostupnost virtuálních strojů pro aplikace PCS 7 a WinCC. V případě poruchy fyzického serveru, jsou dotčené virtuální stroje automaticky spuštěny na funkčních serverech s volnou kapacitou. Instalace a konfigurace Nainstalovaný a nakonfigurovaný VMware vsphere 6 Standard a VMware vcenter Server včetně vsan konfigurace Konfigurace hardware Instalace a konfigurace VMware Software Optionally as vsan vsan Cluster vsphere ESXi vsphere ESXi vsan Instalace a konfigurace vsan software Konfigurace kompletní síťové infrastruktury Všechny nezbytné VMware vsphere ESXi license jsou zahrnuty Strana 11

12 Modul Virtual Machines Dodané virtuální stroje jsou připraveny pro provoz. Na každém virtuálním stroji je instalován operační systém Microsoft Windows Server 2008 / 2012 / bit (s aktivovanými licencemi). Virtuální stroje neobsahují SIMATIC license. Následující virtuální stroje jsou dostupné v rámci výběru: SIMATIC PCS 7 V9.0 SP1 SIMATIC PCS 7 Server SIMATIC PCS 7 Engineering Station SIMATIC PCS 7 Client SIMATIC PCS 7 BATCH Client SIMATIC PCS 7 BATCH Server SIMATIC PCS 7 Route Control Server SIMATIC PCS 7 Route Control Client WINCC V7.4 WinCC Server WinCC Client Other Siemens Applications SIMIT Simulation Software SIMIT Virtual Controller SINEMA Remote Connect Operating System Microsoft Windows Windows Server 2008 R2 Standard Windows Server 2012 R2 Standard Windows Server 2016 Standard Strana 12

13 Modul Service Package V rámci dodávky instalace a konfigurace serveru Dokumentace pro jednotlivé HW/SW komponenty, systémová dokumentace obsahuje detailní technické manuály, instrukce a aplikační příklady. Instalace & Konfigurace Servisní smlouva (2 or 5 let) Uživatelské návody After Sales Service Technická podpora pro všechny použité komponenty včetně hardware serveru, operačního systému, VMware, SIMATIC produktů Jedna kontaktní osoba pro všechny případy Individuální podpora expertů (telefon/ ), reakční doba pro každý případ do 2h. Žádný limit na počet případů Záruka: 24 měsíců od dodání Dostupnost náhradních dílů: Do EOL + 5 let po ukončení výroby Dodávka náhradních dílů: 1 až 2 pracovní dny The times specified apply within the EU up to delivery at the shipping address. In the case of deliveries from the central warehouse to countries outside the EU, the specified time applies up to the customs border of the receiving country. The time for import handling and transport within the country is not included. Strana 13

14 Informace k objednávce Basic System (povinné komponenty) Virtual Machines (Volitelné) Additonal Order Options VMware vcenter Server Services Package Hypervisor Host Thin Client PCS 7 Server PCS 7 ES/ Client PCS 7 Client PCS 7 Batch Server PCS 7 Batch Client Microsoft Win Server SIMIT Simulation SW SIMIT Virtual Controller Technical Support Extention SIMATIC Remote Services SIMATIC Batch SSD Kit Virtualization Host System SINEMA RC Thin Client x pieces Virtual infrastructure extension service Strana 14
