1 UŽIVATELSKÝ MANUÁL

2 Než začnete 1. Pozorně si přečtěte tento uživatelský manuál. Jeho nejnovější verzi v angličtině najdete na internetových stránkách: a tam vyberte váš produkt. 2. Stáhněte si VoiceSupport Nejnovější firmware pro váš produkt, tipy a triky a videa. Stáhněte si a nainstalujte VoiceSupport ze stránek 3. Zaregistrujte produkt ve VoiceSupport Klikněte na tlačítko ACCOUNT. TC Helicon Vocal Technologies Ltd. helicon.com Uživatelský manuál 1.2 VoiceLive Touch Česká verze

3 Připevnění k mikrofonnímu stojanu MIKROFONNÍ STOJAN Zatím nezapojujte žádné kabely, vezměte Voice Live Touch, stlačte ho na obou stránách a držte ho popsanou stranou nahoru zhruba vodorovně. Pohybem zleva uchyťte Voice Live Touch k mikrofonnímu stojanu tak, aby stojan objímal spodní klip na přístroji (obrázek 1). Pomalu, ale silně zatlačte celý přístroj směrem dolů, tak aby se vrchní klip pevně usadil na mikrofonní stojan (obrázek 2). Přístroj odmontujete opačným postupem: nejdříve jej vysuňte z vrchního klipu, a potom vyndejte pohybem doprava. Poznámka: Průměr stojanu by neměl být větší než 16,5 mm. KABELÁŽ Horizontální přicvakávací klip se používá také k vedení kabelů, jak je vidět na obrázku dole. Pomocí přiložené kabelové svorky spojte všechny kabely k sobě. 4

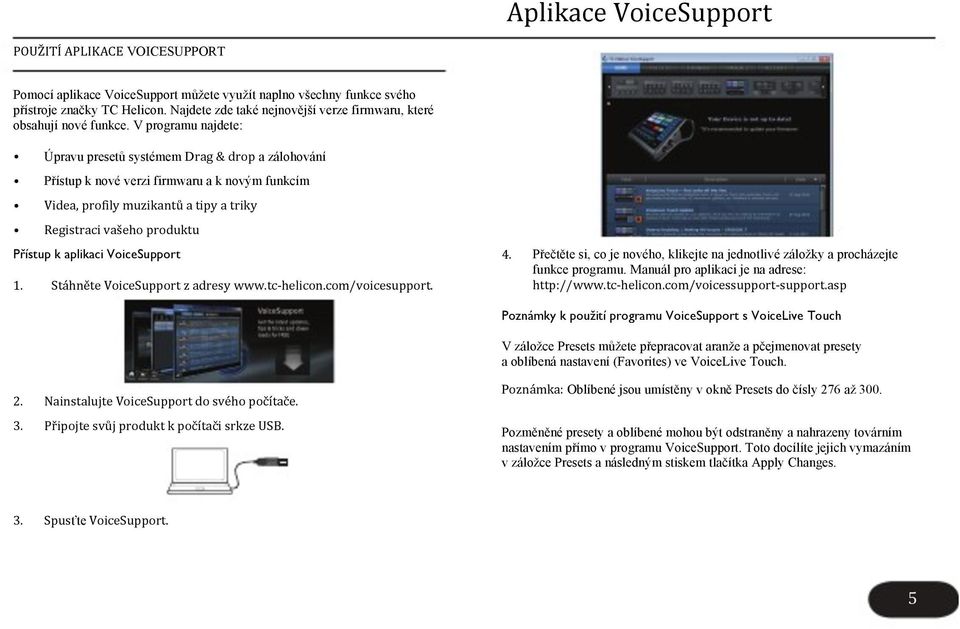

4 Aplikace VoiceSupport POUŽITÍ APLIKACE VOICESUPPORT Pomocí aplikace VoiceSupport můžete využít naplno všechny funkce svého přístroje značky TC Helicon. Najdete zde také nejnovější verze firmwaru, které obsahují nové funkce. V programu najdete: Úpravu presetů systémem Drag & drop a zálohování Přístup k nové verzi firmwaru a k novým funkcím Videa, profily muzikantů a tipy a triky Registraci vašeho produktu Přístup k aplikaci VoiceSupport 1. Stáhněte VoiceSupport z adresy helicon.com/voicesupport. 4. Přečtěte si, co je nového, klikejte na jednotlivé záložky a procházejte funkce programu. Manuál pro aplikaci je na adrese: helicon.com/voicessupport- support.asp Nainstalujte VoiceSupport do svého počítače. Připojte svůj produkt k počítači srkze USB. Poznámky k použití programu VoiceSupport s VoiceLive Touch V záložce Presets můžete přepracovat aranže a pčejmenovat presety a oblíbená nastavení (Favorites) ve VoiceLive Touch. Poznámka: Oblíbené jsou umístěny v okně Presets do čísly 276 až 300. Pozměněné presety a oblíbené mohou být odstraněny a nahrazeny továrním nastavením přímo v programu VoiceSupport. Toto docílíte jejich vymazáním v záložce Presets a následným stiskem tlačítka Apply Changes. 3. Spusťte VoiceSupport. 5

5 Zapojení Zadní strana Kytarový vstup a výstup Sem zapojte kabel jack 6,3 mm z kytary. Pokud používáte efektové pedály, zapojte je za VoiceLive Touch. Výstup Thru propojte s prvním efektovým pedálem nebo se zesilovačem. Pokud výstup Thru necháte volný, signál z kytary se smíchá s celovým signálem a vyjde z hlavních výstupů VoiceLive Touch. 6. Doplňkový vstup Pro přidání dalšího signálu (např. z CD přehrávače) do celkového signálu. Na tento vstup nepůsobí žádné efekty Vstup MIDI propojte kabelem s MIDI výstupem z kláves, sekvenceru nebo podobných zařízení. Lze jimi ovládat harmonie a vybírat presety Boční strana 8. Napájecí vstup Sem zapojte dodávaný napájecí adaptér. Přístroj se hned po zapojení adaptéru zapne není vybaven vypínačem. 9. Konektor USB Použijte pro připojení VoiceLive Touch s počítačem, kde lze provádět úpravy presetů a MIDI příkazů. Poznámka: USB kabel nedodává přístroji napájení. 1. Mikrofonní vstup Symetrický, nízkoodporový XLR konektor. 2. XLR výstup vysílá monofonní signál, pokud je v menu přístroje provedeno takové nastavení. 3. Guitar Ground Lift Tlačítko pro potlačení brumu. 4. Výstupy TRS 6,3 mm Hlavní výstup. Lze v menu přístroje nastavit jako monofonní, duálně monofonní nebo stereofonní. 10. Vstup pro nožní přepínač Sem lze připojit nožní přepínač TC Helicon Switch 3. Přepínači se dají přiřadit různé funkce v menu. Přepínač vyžaduje kabel jack TRS 6,3 mm. 11. Vstup na sluchátka a ovládání hlasitosti zdířka pro připojení sluchátek. 12. Ovládání vstupní hlasitosti Během zpívání nastavte otáčením po směru hodinových ručiček hlasitost. Zelená dioda na předním panelu by měla svítit, ale dioda Clip by svítit neměla ani při nejhlasitějším zpěvu. 6

6 1. EFEKTOVÉ BLOKY Stiskem zapnete a vypnete vybraný efekt. Podržením spustíte režim úprav. Po podržení tlačítka Delay nastavujte tempo. 2. HARMONIE Vyberte je jednu ze čtyř harmonických aranží. Po podržení svítícího tlačítka provádíte úpravy. 1 2 Přední panel 6. OVLÁDÁNÍ SMYČKY Stiskem červeného tlačítka spustíte nahrávání a opětovným stiskem ukonříte smyčku. Zeleným tlačítkem smyčky spustíte nebo zastavíte. Podržením červeného tlačítka smyčku smažete. 7. TLAČÍTKA ŠIPEK V hlavním menu jimi přepínáte presety, v menu úprav jednotlivé položky. Podržením levé šipky zrušíte poslední provedenou úpravu smyčky. Podržením pravé šipky 2x prodloužíte smyčku. 3. Diody Dioda Input (vstup značí příchozí signál, dioda Clip (Špička) příliš silný signál. Dioda MIDI značí MIDI signál a dioda bez popisu zobrazuje tempo vybraného presetu. 4. TLAČÍTKO MIX Stiskem vstoupíte do menu a šipkami vyberte funkci, kterou chcete upravit. Tu upravte pomocí pásu Preset/Mix Slider. Podržením tlačítka vstoupíte do menu nastavení, kde lze nastavit fantomové napájení, tónovou clonu, MIDI kanály apod. 5. DISPLEJ Zobrazuje aktuální oblíbenou banku a číslo (FAV1-5, B1-5, C1-5 atd.) nebo preset (např. 105). Ukazuje také parametry a hodnoty PÁS Přejížděním prstem po pásu, táhnutím a tisknutím lze vyvoval presety nebo měnit hodnoty v menu úprav. Stiskem zobrazíte název presetu nebo parametru a hodnoty v menu úprav. Podržením spustíte poradce při procházení presety podle kategorií. Dvojitým stiskem se odkudkoliv vrátite na hlavní obrazovku. 9. TLAČÍTKA OBLÍBENÉ Stiskem jednotlivých tlačítek spustíte preset, který často používáte. Podržením uložíte preset a provedené změny jako oblíbené. Banky oblíbených od A do E vyberete krátkým stiskem pásu a současným stiskem jednoho z tlačítek oblíbených. 10. TLAČÍTKO TALK Ztlumí všechny efekty kromě tónové clony. Podržením spustí kytarovou ladičku. 7

7 Základní operace PÁS Používání pásu: Tažení Načtení oblíbených Stiskem jednoho z tlačítek oblíbených spustíte preset, který je tlačítku přiřazen. 25 oblíbených je obsaženo v bankách označených A až E. Do bank vstoupíte podržením pásu a a stiskem jednoho z tlačítek oblíbených. Předem naprogramované banky oblíbených jsou organizovány takto: Rychlé přejetí prstem po celém pásu spustí procházení hodnotami parametrů nebo presetů. Opakované projíždění pokračuje v procházení. Jeden stisk procházení zastaví. Používání pásu: Procházení Pomalým pohybem po pásu můžete vybírat hodnoty přesněji, v menších jednotkách. Banka A Ukázkové efekty/různé BankaB Harmonie a zdojovací efekty Banka C Efekty, které lze využít při vytváření smyček Banka D Efekty převodníku Banka E Extremní zvuky Načtení presetu V přístroji je uloženo více než 200 presetů, se kterými lze zpívat. Pomocí pásu nebo šipek procházejte presety. Přejetím po pásu spustíte rychlejší procházení, které zastavíte jedním stiskem pásu. POUŽÍVÁNÍ HLASOVÝCH EFEKTŮ Nejprve se ujistěte, že nejsou spuštěny žádné režimy úprav stiskněte dvakrát za sebou pás. Na displeji se zobrazí nápis HOME. Presety a oblíbené VoiceLive Touch obsahuje více něž 200 továrních presetů. Jakýkoliv z nich lze uložit jako oblíbený společně se změnami, které jste na nich provedli. Blikání diody oblíbených (Favorite) Tento signál vám ukazuje, že se oblíbené nastavení změnilo. Buď bylo upraveno nebo se změnil preset. Pokud nechcete změnity uložit, vyberte jiný preset nebo oblíbený. Uložení presetu mezi oblíbené: 1. Vyvolejte preset, který chcete uložit mezi oblíbené. 2. (Volitelné) Vyberte požadovanou banku oblíbených podržením pásu a rychlým stiskem jednoho z tlačítek oblíbených. 8

8 Základní operace 2. Stiskněte a podržte tlačítko oblíbených, pod které chcete preset uložit. Zobrazení názvu presetů Pokud se zrovna nenacházíte v menu úprav, můžete klepnutí na pás zobrazit jméno presetu nebo oblíbeného nastavení. OVLÁDÁNÍ HARMONIÍ A PEVNÉHO LADĚNÍ HUDBOU Nastavení tóniny a stupnice skladby: 1. Podržením tlačítka Harmony vstupíte do menu úprav harmonií. 2. Šipkami najděte položku Key: menu. 3. Pásem vyberte tóninu. 4. Stiskem šipky doprava vyberte položku Scale: menu. 5. Pásem vyberte durovou stupnici (M1, M2, M3 apod.) nebo mollovou (m1, m2, m3 apod.). Vyzkoušejte, která stupnice vám bude vyhovovat. Harmonické efekty a efekty pevného ladění vyžadují zapojení nástroje. VoiceLive Touch dynamicky zjistí, zda-li je nástroj (kytara, MIDI nebo mp3) připojen a dočasně jej nastaví jako zařízení pro ovládáná hudbou. Použití kytary, MIDI zařízení nebo doplňkového vstupu k ovládání harmonií Do příslušné zdířky na zadním panelu zasuňte jedno ze zařízení. Vyberte preset, u kterého svítí dioda tlačítka Harmony an/or FX jako např. preset č. 3. Zpívejte během hraní na kytaru, MIDI zařízení nebo přehrávání MP3. Tyto vstupy slouží k vytváření a ke střídání harmonických intervalů, které korespondují s měnícími se akordy ve skladbě. Presety, které mají v názvu slovo Notes, lze harmonické hlasy ovládat pouze MIDI příkazy tóny zahrané na klávesnici určují ladění harmonií. Ovládání harmonií a pevného ladění bez nástroje s pomocí nastavení tóniny a stupnice Tóninu můžete nastavit pokud a) zníte tóninu skladby, kterou zpíváte a b) máte možnost zpívat podle ladění udávaného nástrojem nebo puštěnou hudbou. Zvolte např. preset č. 3: Tuned Up+Down (Ladění nahoru a dolů) a poslechněte si efekt. Nyní zpívejte skladbu s doprovodem. Tónina a stupnice, které jste nastavili, budou dále platné pro všechny harmonické presety. Pokud chcete různým presetům nastavit různé tóniny, nastavte parametr Key/Scale GBL v menu nastavení do pozice Off (vypnuto). Note regarding Custom scales: Scale customization is not possible in Touch. Some presets ported from VoiceLive 2, e.g. those with Drone in the name, will show Cu for scale. This indicates the scale is custom, though it cannot be edited further in VoiceLive Touch. ZÁKLADY PRÁCE SE SMYČKOU Vytvoření jednoduché smyčky: 1. Načtěte nebo upravte preset, který chcete použít jako efekt pro první vrstvu smyčky. 2. Stiskem červeného tlačítka spusťte nahrávání a zpívejte. 3. Opětovným stiskem červeného tlačítka nahrávání zastavíte a spustíte přehrávání smyčky. Nyní byste měli slyšet opakující se nahrávku. Zastavit ji lze zeleným tlačítkem. 9

9 Základní operace Překrytí další vrstvy: 1. Pokud chcete, vyvolejte jiný preset nebo oblíbený a stiskem červeného tlačítka nahrajte další vrstvu. 2. Stiskněte červené tlačítko nahrávání a vrstvení se zastaví. Podržením šipky doleva smažete předchozí vrstvu. Dalším podržením smažete vrstvu, která následuje (směrem zpět). Podržením šipky doprava zkopírujete a zdvojíte stopáž smyčky, takže můžete nahrát delší pasáž přes kratší (která se bude opakovat na pozadí). Takto lze pokračovat až do vyčerpání paměti přístroje. Podržením tlačítka pro nahrávání vymažete celou smyčku včetně vytvořených bodů. Tuto operaci nelze vzít zpět. PROCES ÚPRAV 3. Jakmile najdete parametr, který chcete změnit, učiňte tak pomocí pohybů po pásu. Pokud chcete změny uložit do oblíbených, držte vybrané tlačítko Favorite. Dvojitým poklepáním na pás ukončíte režim úprav a vrátíte se do pohotovostního režimu. ÚPRAVY EFEKTOVÝCH PARAMETRŮ Následuje seznam editovatelných parametrů efektů. Podržením tlačítka vybraného efektu vstoupíte do jeho menu úprav. 1 Level Nastavuje hlasitost efektu v celkovém mixu. 2 Style Výběr z 24 přednastavených typů efektů. 3 Lead Level Ztlumení čistého signálu pokud je aktivní pouze jeden efekt. Používá se pokud je efekt nastaven na 100% signálu. Změny v menu úprav 1. Podržením tlačítka Effect, Voicing nebo Mix vstoupíte do příslušného menu úprav. 2. Šipkami procházíte parametry v menu nahoru a dolů. Název a hodnota parametru se bude posouvat do displeji. Možnost vyvoláte klepnutím na pás. 1 Level Nastavuje hlasitost efektu v celkovém mixu. 2 Style Výběr z 18 přednastavených typů efektů. 3 Lead Level Ztlumení čistého signálu pokud je aktivní pouze efekt delay. 4 Width Některé efekty mají stereofonní panorámování. Tento parametr nastavuje šířku zvuku od 0% (monofonní) po 100% (stereofonní). 10

10 Základní operace 5 Tempo Tento parametr se objeví, pokud je vybrán efekt delay s naťukáním tempa (styly 1 16). Používá se k nastavení času zpoždění v úderech za minutu (BPM). Harm+Dbl: Převodník je vložen pouze do cest harmonických a zdvojovacích efektů. Voices: Převodník je vložen do hlavního zpěvu, harmoniií i zdvo- jení a do jejich efektových výstupů. 1 Level Nastavuje hlasitost efektu v celkovém mixu. 2 Style Výběr z 30 přednastavených typů efektů. 3 Lead Level Ztlumení čistého signálu pokud je aktivní pouze efekt reverb. Lead FX: Převodník je vložen do cesty hlavního vokálu do režimu μmod, do výstupů efektů delay a reverb. Hlavní zpěv bude čistý a efekty budou ovlivněny nastavením převodníku. Harm FX: Převodník je vložen do harmonického výstupu do efektů. Hlavní a harmonický zpěv bude čistý, ale efekty harmonií budou ovlivněny stylem převodníku. 1 HardTune Style Od stavu Off (vypnuto) přes 12 stylů ženských a mužských hlasů po posunutí oktáv a pevné ladění. 2 Transducer Style Od stavu Off (vypnuto) přes 16 stylů včetně stylu Beatbox, který se dá použít pro velké zvýraznění basů, pokud je aktivní tónová clona. 3 Low Cut Ořezání basových frekvencí (stupnice v jednotkách Hz). Lze použít např. na vyladění efektu megafon (megaphone). 4 Trans Level Kompenzace za signál ztracený při ožezání něketrých frekvenčních pásem při efekt megafonu a rádia. Varování: Vyšší hodnoty mohou způsobit zpětnou vazbu. 5 Routing Nastavení umístění převodníku ve zpěvové cestě: Lead: Převodník je aktivní pouze pro hlavní zpět (Lead). Harmonie, zdvojovací efekty a efektové výstupy nejsou ovlivněny. 1 Level Nastavení hlasitosti efektu v celkovém mixu. 2 Style Výběr z šesti přednastavených typů efektů. 3 Lead Level Ztlumení čistého signálu pokud je aktivní pouze zdvojení. 1 Level Nastavení hlasitosti efektu v celkovém mixu. 2 Style Výběr z 15 přednastavených typů efektů. 3 Double Používá se ke zhuštění harmonických hlasů. Volba On přidá hlas pro každé aktivní tlačítko Voicing, volba Choir přidá efekt sborového zpěvu. Volba Both spustí kombinaci efektů zdojení a sboru. 11

11 Základní operace 4 Lead Level Ztlumení čistého signálu pokud je aktivní pouze efekt harmonie. 5 Naturalplay Určuje, zda-li je harmonie ve vybraném presetu ovládána funkcí automatického rozpoznání (funkce Auto) nebo jedním z vybraných vstupů: Guitar, MIDI, Aux Input, Scale, Shift, Notes nebo kanálem Notes 4. Parametr Nat Play Gbl v menu úprav musí být nastaven na Off (Vypnuto). Výběr kytary, MIDI nebo doplňkového vstupu spustí algoritmus harmonií, který dynamicky reaguje na změny akordů nástroje. Scale (Stupnice) nastaví stupnici pevně, Shift (Posun) vytváří také pevné intervaly, ale nevyžaduje nastavení tóniny a stupnice. V Notes (Noty) jsou harmonické intervaly určovány podle tónů zahraných na MIDI klávesnici. Kanál Notes 4 je stejný s tím rozdílem, že každý ze čtyř hlasů je ovládán ssamostatným MIDI kanálem. 6 Key a 7 Scale Nastaví ovládání harmonií na pevnou tóninu a na jednu ze tří durových a tří mollových stupnicí pokud je nastavení Naturplay v režimu Scale. Harmonie stupnic může skvěle pracovat se spoustou skladeb, ale ne se všemi. Nejdříve aktivujte harmonii, vyberte preset a vyzkoušejte, která stupnice bude pro vaši skladbu nejlepší. Pokud je na displeji zobrazen nápis Cu, znamená to, že stupnice byla přednastavena na nezvyklé intervaly, zpravidla u hlubokých tónů. Stupnice nelze ve VoiceLive Touch uživatelem měnit. Tlačítka harmonických hlasů Každé má stejné parametry, které lze upravovat. Poznámka: Funkce Voicing musí být aktivována. 1 Level Snižuje hlasitost současného hlasu v poměru k ostatním. 2 Pan Určuje, kde je hlas umístěn ve stereofonním obrazu. Tato funkce je aktivní pouze, pokud je výstup nastaven jako stereofonní a používáte- li stereofonní ozvučovací systém nebo sluchátka. 3 Gender Nastavuje zabarvení hlasu od velice hlubokého (-50) po velice vysoký (50). MOŽNOSTI POUŽITÍ KYTARY Pokud zapojíte kytaru do zdířky Guitar In a zdířku Guitar Thru necháte volnou, máte možnost smíchat zvuk kytary s efekty a zpěv s efekty a tento mix odeslat do celkového výstupu. Kytaru tedy lze využít i na jiný účel než na vytváření harmonií. VoiceLive Touch umožňuje po stisknutí tlačítka Mix nastavení celkové hlasitosti kytary (Guitar), a kytarových efektů (Gtr Fx). Šipkami vyberte parametr a ten případně upravte pohybem prstů po pásu. Základní nastavení kytarových efektů nabízí efekty reverb a chorus/detune, pokud je ale chcete změnit, podržte tlačítko Mix, čímž vstoupíte do menu úprav. Tam vyberte pomocí šipek parametr Gtr Fx Style. Pásem vyberte styl, který se vám líbí. Hlasitost kytary a efektů je celková a nemění se při změnách presetů. Podržením tlačítka Talk spustíte ladičku. Ta funguje i pokud není využit konektor Guitar Thru. 12

12 Základní operace HLEDÁNÍ PRESETŮ S POMOCNÍKEM V pohotovostním režimu stiskněte a držte pás Pásem vyberte kategorii presetů Klepněte na pás Přejížděním po pásu uslyšíte jednotlivé presety ve zvolené kategorii Dvojitým poklepáním vyberte preset a vraťte se zpět. Kategorie pomocníka jsou následující: Harmony HardTune Megaphone Modulation TapDouble NotesNo Harmony Character Choir Extreme Simple NASTAVENÍ: FANTOMOVÉ NAPÁJENÍ, MONOFONNÍ VÝSTUP, MIDI KANÁL A DALŠÍ Standardní nastavení se provádí v menu nastavení. Nastavené parametry potom platí globálně pro všechny presety. Změny provedené v menu nastavení zůstanou v paměti přístroje i po jeho vypnutí Do menu nastavení vstoupíte stiskem tlačítka Mix. Šipkami poté vyberte pořadovaný parametr. Změny v hodnotách parametrů provedete pohybem po pásu. Změny jsou hned aktivní a jsou uloženy dokud je zase nezměníte. Pokud chcete zobrazit název vybraného paremtru a hodnoty v menu nastavení, klepněte na pás. 5. Menu nastavení opustíte dvojitým poklepáním na pás. Seznam nastavitelných parametrů: 1 Phantom Zapnutí fantomového napájení, které se používá k napájení kondenzátorových mikrofonů. 2 Tone Přidá zvuku ekvalizaci, kompresi, bránu, šumovou bránu apod. Off 1 Normal 2 Less Bright 3 Norm + Warmth 4 More Comp 5 Normal No Gate 6 Less Bright NG 7 Warmth NG 8 More Comp NG 3 Pitch Cor Amt Ovládání automatické chromatické opravy ladění. Doporučujeme pro začátek nastavit na 50%. 4 Gtr FX Style Kombinace kytarového revrbu a efektů μmod. Off žádný kytarový efekt 1 Thk+Hall Zahuštění (podladění) a střední hall reverb 2 Hall Pouze hall reverb 3 Thk + Room Zahuštění a lehký room reverb 4 Room Pouze lehký room reverb 5 Thk + Arena Zahuštění s dlouhým arena reverbem 6 Arena Pouze rena reverb 5 Output Nastavení výstupů jako stereofonní nebo monofonní Stereo - (nastaveno z výroby) Nastavte pokud používáte oba výstupy TRS 6,3 mm do streofonního PA systému. 13

13 Základní operace Mono Nastavte pokud používátena výstupu pouze jeden XLR kabel. Dual Mono Umožňuje další oddělené zpracování zefektovaného signálu z kytary a zpěvu. Monofonní signál se zefektovanými vokály vychází z levého XLR výstupu, monofonní signál se zefektovanou kytarou vychází v pravého XLR výstupu. 6 USB Nastavení USB vstupu a výstupu Stereo - (nastaveno z výroby) USB vstup z počítače je přimíchán do hlavního výstupu z VoiceLive Touch. USB výstup je stereofonní mix všech efektů a kytar společně s jejich efekty. Track - USB vstup je stejný jako u nastavení stereo. USB výstup je nastaven na vysílání čistého signálu zpěvu (levý) a kytary (pravý). Analogový výstup vysílá normální stereofonní signál pro monitoring. Insert - USB vstup je optimalizován pro zpracování externích vokálních a kytarových stop. Levý USB vstup přijímá čistý vokál pro harmonie a efektové zpracování. Pravý USB vstup přijímá čistý signál kytary a akordového nástroje pro ovládání harmonií. USB výstup funguje stejně jako u stereo. 7 Tap Gbl Nastavení celkového tempa. Určuje, zda-li se tempem nastaveným tlačítkem Delay řídí všechny presety (On) nebo každý preset používá své vlastní individuálně nastavené tempo (Off). 8 Key/Scale Gbl Tento parametr určuje, zda-li stupnice a tónina vybraná v menu úprav harmonií bude společná pro všechny presety (On) nebo zda-li bude mít každý preset svou vlastní stupnici a tóninu (Off) 9 Nat Play Gbl - (funkce Naturplay) Určuje, kterým zařízením jsou ovládány harmonie. určuje harmonie v menu úprav. Při tomto nastavení tak může jeden oblíbený ovládat kytara a druhý např. MIDI zařízení. Auto Harmonie se vytváří dynamicky podle toho, jaké zařízení na jejich ovládání je připojeno. Guitar Všechny harmonie se vytvaří podle kytary ve vstupu Guitar. MIDI Zařízení zapojené do vstupu MIDI nebo USB vytváží harmonie. Aux Harmonie vytváří signál zapojený do vstupu Aux In nebo USB. Scale Pevná stupnice a tónina ovládá harmonie ve všech presetech a oblíbených. Shift Nastaví celkovou harmonii do režimu Shift. Notes Celková harmonie ovládaná MIDI tóny na kanálu 1. 4 Chan Notes Celková harmonie ovládáaná MIDI tóny ve čtyřech oddělený MIDI kanálech. V menu úprav harmonií je také parametr Naturplay. 10 Pedal Nastavení stylu ovládání volitelného třítlačítkového nožního přepínače. 1 Harmonie/Oblíbené/Smyčka 2 Smyčka/Stop/Zpět+Vpřed 3 Smyčka/Levé tlačítko/pravé tlačítko 4 Talk/Banky/Oblíbené 5 Harmonie/Banky/Oblíbené 6 Harmonie/10 s/1 s 7 Talk/10 s/1 s 8 Harmonie/Stop/Smyčka Off Oblíbené mohou být uloženy společně s určitým zařízením, které 14

14 Základní operace Legenda pedálu: Harm Zapnutí/vypnutí efektu harmonie Fav Přepínání oblíbených Banks Přepínání oblíbených bank 10s Přepnutí presetů po deseti, podržením o deset zpět 1s Přepnutí presetů po jednom, podržením o jeden zpět Loop Tlačítko pro ovládání smyčky: první sešlápnutí=nahrávání, druhé sešlápnutí=přehrání, další sešlápnutí/uvolnění=nahrávání zapnuto/vypnuto během přehrávání, podržení=zpět/vpřed, dvojité sešlápnutí=stop. MIDI Chan Vyberte kanál od 1 do 16 tak, aby odpovídal výstupnímu kanálu z vašeho MIDI zařízení. Volba Off bude ingnorovat příchozí MIDI signál. OBNOVENÍ TOVÁRNÍHO NASTAVENÍ Všechna provedená nastavení, upravené presety a oblíbené můžete smazat a nahradit továrním nastavenám. Tato operace je nevratná. Obnovení veškerého továrního nastavení: 1. Zapněte přístroj. 2. Jakmile se na displeji zobrazí číslo verze, podržte zároveň tlačítka Bass, Low a tlačítko oktávové harmonie, dokud se na displeji nezobrazí nápis Factory Init. Úpravy v jednotlivých presetech a oblíbených mohou být obnoveny do továrního nastavení v počítačovém softweru VoiceSupport v okně Presets. POUŽITÍ REŽIMŮ VoiceLive Touch má tři speciální režimy, které omezují jeho funkcionalitu pro různé situace. Tyto režimy jde přepínat ze základní obrazovky. Režim spánku V tomto režimu jsou všechny funkce a zvuky z přístroje vypnuty. Spuštění režimu: Současné stiknutí a podržení tlačítek Favorite 1 a 5. Ukončení režimu: dvojí poklepání na pás. Přestávkový režim Tento režim použijte o přestávce mezi hraním. Audio je úplně ztlumeno na výstupech (kromě USB a Aux). Díky tomu můžet pokračovat v přehrávání hudby. Uživatelské rozhraní je zamknuté, takže nikdo nemůže mnit vaše nastavení. Spuštění režimu: Současné stisknutí a podržení tlačítek Favorite 2 a 5. Ukončení režimu: dvojí poklepání na pás. Režim zamknutí přístroje Tento režim využijete zejména při situacích, kdy VoiceLive Touch používá více než jeden zpěvák. Všechna ovládání kromě oblíbených a funkce Talk jsou zamknuta. Můžete tak přístroj dopředu naprogramovat a ostatní zpěváky nechat dělat jen malé změny. Spuštění režimu: Současné stisknutí a podržení tlačítek Favorite 3 a 5. Ukončení režimu: Současné stisknutí a podržení tlačítek Favorite 3 a 5. 15

15 Menu nastavení MIDI 3 CC Chan Nastavuje MIDI kanály, ze kterých přístroj přijímá zprávy (CC), např. hlasitost (CC7). Základním nastavením je prvním kanál. POKROČILÁ NASTAVENÍ Kromě menu nastavení popsaného v předchozí kapitole obsahuje přístroj jeětě menu MIDI a dalšího nastavení. Podržením tlačítka Mix vstoupíte do posledního otevřeného menu. Podržením pravé nebo levé šipky vyberte požadované menu. Na displeji se na okamžik zobrazí název vybraného menu, poté se zobrazí název parametru a jeho hodnota. MIDI a další nastavení jsou popsána níže. 4 Transpose Transpozice harmonických hlasů v presetech MIDI tónů. Ty mohou být ovládány spodní nebo horní sekcí klávesnice. 5 SplitDir Rozdělení. Nastavuje, jestli jsou MIDI tóny pod nebo nad bodem rozdělení používány k ovládán MIDI presetů. 6 SplitNote Nastavuje bod rozdělení MIDI klávesnice. MENU MIDI NASTAVENÍ Zde je možné nastavit možnosti ovládání VoiceLive Touch pomocí MIDI klávesnice nebo sekvenceru. 1 MIDI Chan Nastavuje MIDI kanál, ze kterého bude přístroj dostávat MIDI příkazy pro efekty harmonií a pro vyvolávání presetů nebo oblíbených. Nastavení na Off všechny tyto příkazy bude ignorovat na všech kanálech. 7 SysexID - (MIDI System Exclusive ID number) Používá se, pokud s pomocí MIDI ovládáte více přístrojů VoiceLive Touch. Pokud je ve stejném řetězci více jednotek, každá by měla mít své ID. 8 VibBoost Určuje, jak zpráva modulačního kolečka ovlivní efekt vibrato, pokud je v presetu povoleno. 2 Filter Blokace zpráv programových změn (PgrChange), system exclusive (Sysex) nebo obou (PC+Sysex). Blokování zpráv změn programů je dobré použít, pokud váš klávesový kontroler posílá tóny a programové změny do zvukového modulu na stejném kanálu a vy chcete, aby VoiceLive Touch přijímal pouze tóny. 9 PBRange Nastavuje škálu pitch bendu (ohýbání tónu) v půltónech. 10 MIDI Ctrl Určuje, který MIDI vstup přijímá data. Fyzický MIDI vstup nebo USB vstup: 16

16 Pokročilá nastavení MERGE (základní) Data z klávesového kontroleru (MIDI tóny a příkazy CC) jsou přijímána skrze vstup MIDI In. Data sysex (presety, aktualizace) jsou přijímána skrze sběrnici USB. Díky této funkci můžete načíst presety z programu VoiceSupport a potom je hned vyzkoušet s MIDI klávesnicí. MIDI Data z klávesového kontroleru a sysex jsou přijímána pouze skrze zdířku MIDI In. USB sběrnice zůstává nepoužita. Aktualizace programu VoiceSupport nebudou bez USB fungovat. USB Data z klávesového kontroleru a sysex jsou přijímána pouze skrze sběrnici USB. MENU POKROČILÉHO NASTAVENÍ V menu pokročilého nastavení lze upravovat méně používané parametry. 1. Scroll Speed Rychlost rolování textu po obrazovce VoiceLive Touch může být zrychlena nebo zpomalena. Základní hodnota je 25, čísla mezi 24 a 10 jsou rychlejší, čísla mezi 26 a 50 pomalejší. 2. Lead Mute Vypnutí nezefektovaného zpěvu ve všech presetech. Toto nastavení se může hodit pokud je signál do přístroje posílán z dolpňkového výstupu externího mixážního pultu, ve kterém už čistý signál je přítomen. Poznámka: efekty pevného ladění a megafonu budou navrstveny na čistý externí signál, ve kterém je bězně zefektovaný signál v presetu ztlumen. Lead Delay Může být použito jako kompenzace jemné latence, která vzniká při vytváření harmonií a zdvojených hlasů. Při nastavení na NONE (základní) je hlavní zpěv poslán skrze VoiceLive Touch s nejmenší možnou latencí. Při nastavení na VOICE SYNC je hlavní zpěv zpožděn. Guitar Mute Ztlumí signál kytary v hlavním výstupu, pokud není do kytarové zdířky GUITAR THRU nic zapojeno. Díky tomuto nastavení lze čistý kytarový signál smíchat externě. Kytarový signál nicméně stále vstupuje do funkcí NATURALPLAY, harmonií a ladičky. Undo Nastavením na OFF (vypnuto) zdvojnásobíte čas pro smyčku na úkor možnosti smazat předchozí přehrání smyčky. Output Zesílení celkové výstupní hlasitosti VoiceLive Touch. Použijte v případě, že váš mixážní pult není s to přijmout plný výstup z přístroje bez rozostření. TuneRef Nastavení celkového ladicího vztahu harmonických hlasů a efektu pevného ladění. Demo Spuštění demo nahrávky uložené v přístroji, která může být použita při předvádění VoiceLive Touch. Tento režim se spouští vteřin. Jakmile se načte, přístroj vás nutí spustit tlačítko PLAY a přehrát nahranou smyčku. Během přehrávání je možné na tuto nahrávku aplikovat presety a oblíbená nastavení. Demo režim se bude spouštět vždy po zapnutí přístroje, dokud jej v tomto menu zase nevypnete. 17
