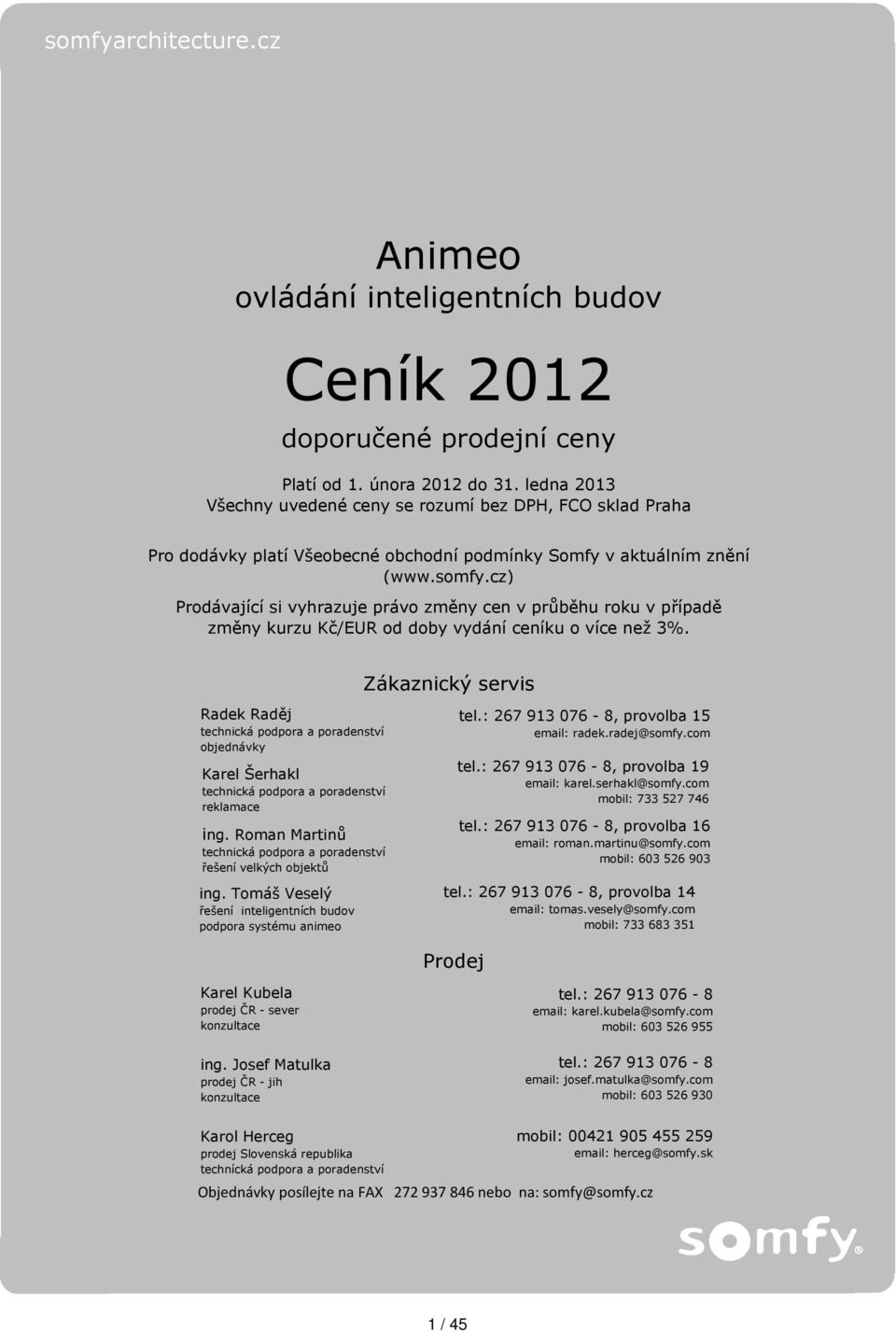

1 somfyarchitecture.cz Animeo ovládání inteligentních budov Ceník 2012 doporučené prodejní ceny Platí od 1. února 2012 do 31. ledna 2013 Všechny uvedené ceny se rozumí bez DPH, FCO sklad Praha Pro dodávky platí Všeobecné obchodní podmínky Somfy v aktuálním znění ( Prodávající si vyhrazuje právo změny cen v průběhu roku v případě změny kurzu Kč/EUR od doby vydání ceníku o více než 3%. Zákaznický servis Radek Raděj technická podpora a poradenství objednávky Karel Šerhakl technická podpora a poradenství reklamace ing. Roman Martinů technická podpora a poradenství řešení velkých objektů ing. Tomáš Veselý řešení inteligentních budov podpora systému animeo tel.: , provolba 15 radek.radej@somfy.com tel.: , provolba 19 karel.serhakl@somfy.com mobil: tel.: , provolba 16 roman.martinu@somfy.com mobil: tel.: , provolba 14 tomas.vesely@somfy.com mobil: Prodej Karel Kubela prodej ČR - sever konzultace ing. Josef Matulka prodej ČR - jih konzultace Karol Herceg prodej Slovenská republika technícká podpora a poradenství Objednávky posílejte na FAX tel.: karel.kubela@somfy.com mobil: tel.: josef.matulka@somfy.com mobil: mobil: herceg@somfy.sk nebo na: somfy@somfy.cz 1 / 45

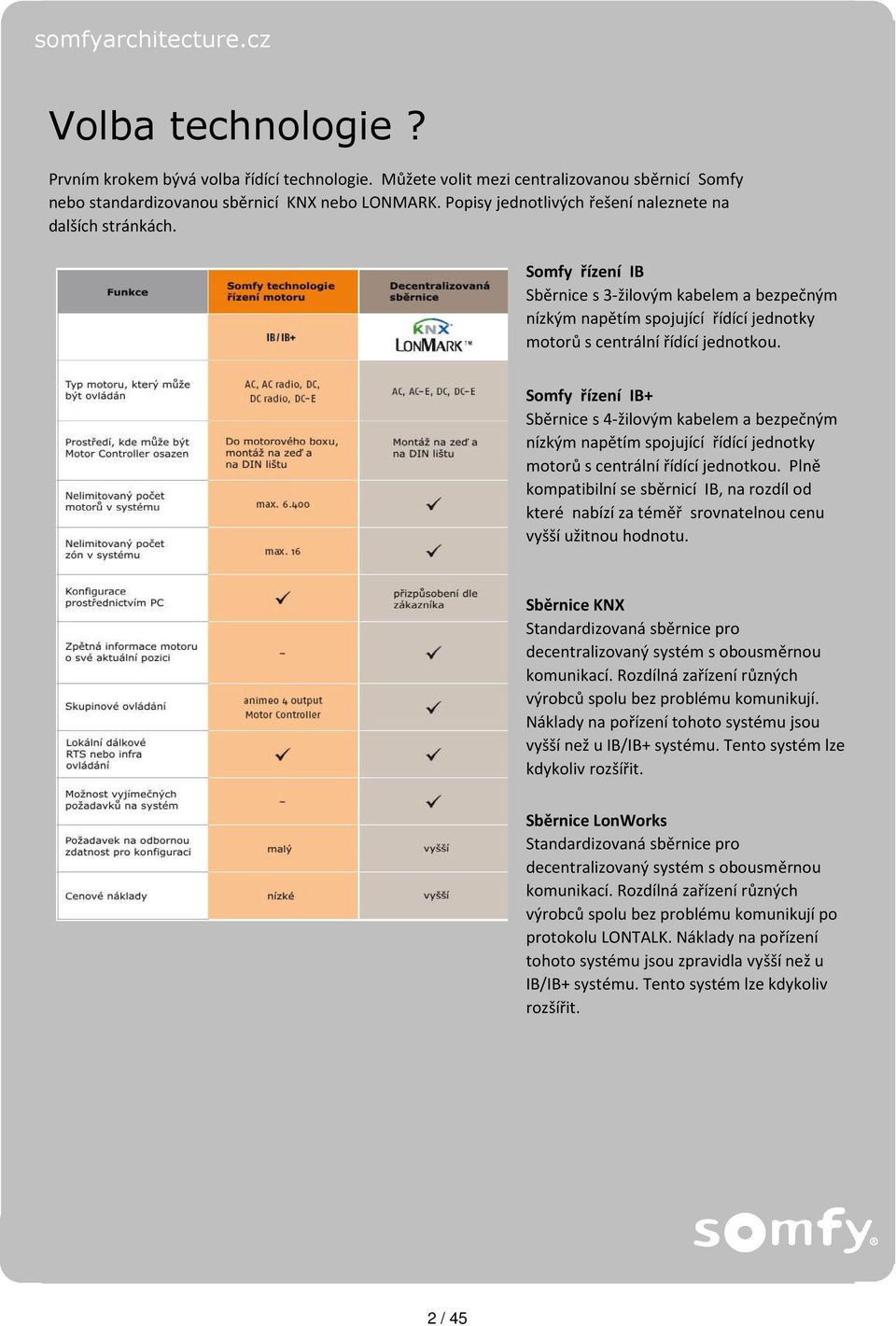

2 Z somfyarchitecture.cz Volba technologie? Prvním krokem bývá volba řídící technologie. Můžete volit mezi centralizovanou sběrnicí Somfy nebo standardizovanou sběrnicí KNX nebo LONMARK. Popisy jednotlivých řešení naleznete na dalších stránkách. Somfy řízení IB Sběrnice s 3-žilovým kabelem a bezpečným nízkým napětím spojující řídící jednotky motorů s centrální řídící jednotkou. Somfy řízení IB+ Sběrnice s 4-žilovým kabelem a bezpečným nízkým napětím spojující řídící jednotky motorů s centrální řídící jednotkou. Plně kompatibilní se sběrnicí IB, na rozdíl od které nabízí za téměř srovnatelnou cenu vyšší užitnou hodnotu. Sběrnice KNX Standardizovaná sběrnice pro decentralizovaný systém s obousměrnou komunikací. Rozdílná zařízení různých výrobců spolu bez problému komunikují. Náklady na pořízení tohoto systému jsou vyšší než u IB/IB+ systému. Tento systém lze kdykoliv rozšířit. Sběrnice LonWorks Standardizovaná sběrnice pro decentralizovaný systém s obousměrnou komunikací. Rozdílná zařízení různých výrobců spolu bez problému komunikují po protokolu LONTALK. Náklady na pořízení tohoto systému jsou zpravidla vyšší než u IB/IB+ systému. Tento systém lze kdykoliv rozšířit. 2 / 45

3 Z somfyarchitecture.cz Obecná charakteristika řízení fasád Building Controller nebo PC je "mozkem" celého systému protisluneční ochrany. Zde se vysílají jednotlivým zónám příkazy na základě aktuálních hodnot čidel a časových programů. Požadovaná zóna (fasáda) může být řízena individuálně bez závislosti na jiných zónách. Rozdělení objektu do jednotlivých zón? Zóna je skupina ventilačních oken nebo protisluneční ochrany, která se ovládá najednou jako celek nastavenými automatickými funkcemi. Pokud mají okna nebo zastínění různá nastavení, pak musí být zahrnuta do individuální zóny. 3 / 45

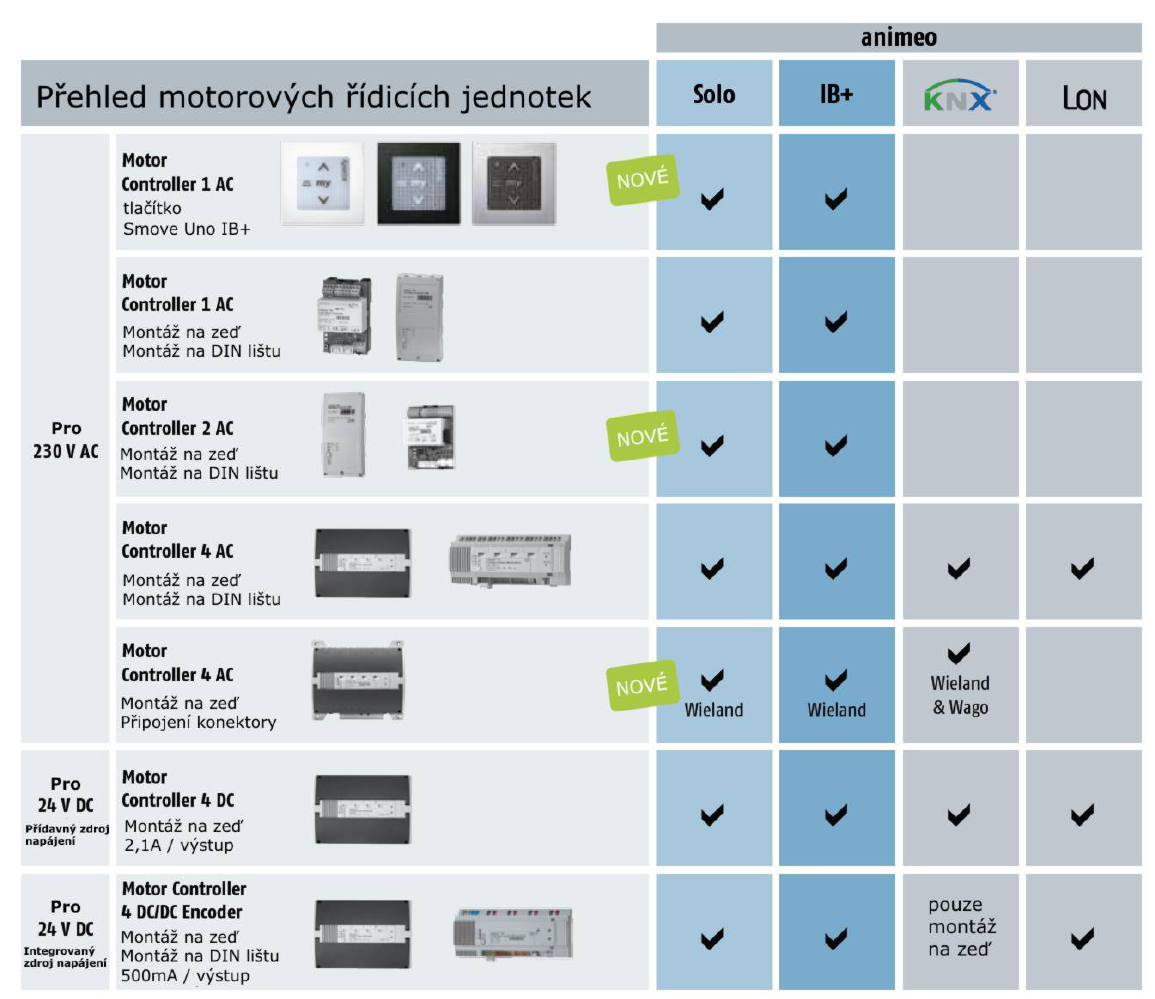

4 Z somfyarchitecture.cz Přehled Somfy motorových jednotek Řídicí systém animeo představuje řadu komfortního řízení protisluneční ochrany v inteligentních budovách a je navržený tak, aby se přizpůsobil různorodým požadavkům při řízení fasád. Během optimalizace řízení přirozené ventilace a zastínění v budovách animeo řešení aktivně zajišťuje pohodu uživatelů a současně zvyšuje energetické úspory: - Snižuje náklady na vypátěpí a klimatizaci. - Optimalizuje vizuální a tepelnou pohodu uživatelů. - Prodlužuje životnost protisluneční ochrany. animeo: schopnost řídit jakoukoliv stínicí techniku a ventilační okna 4 / 45

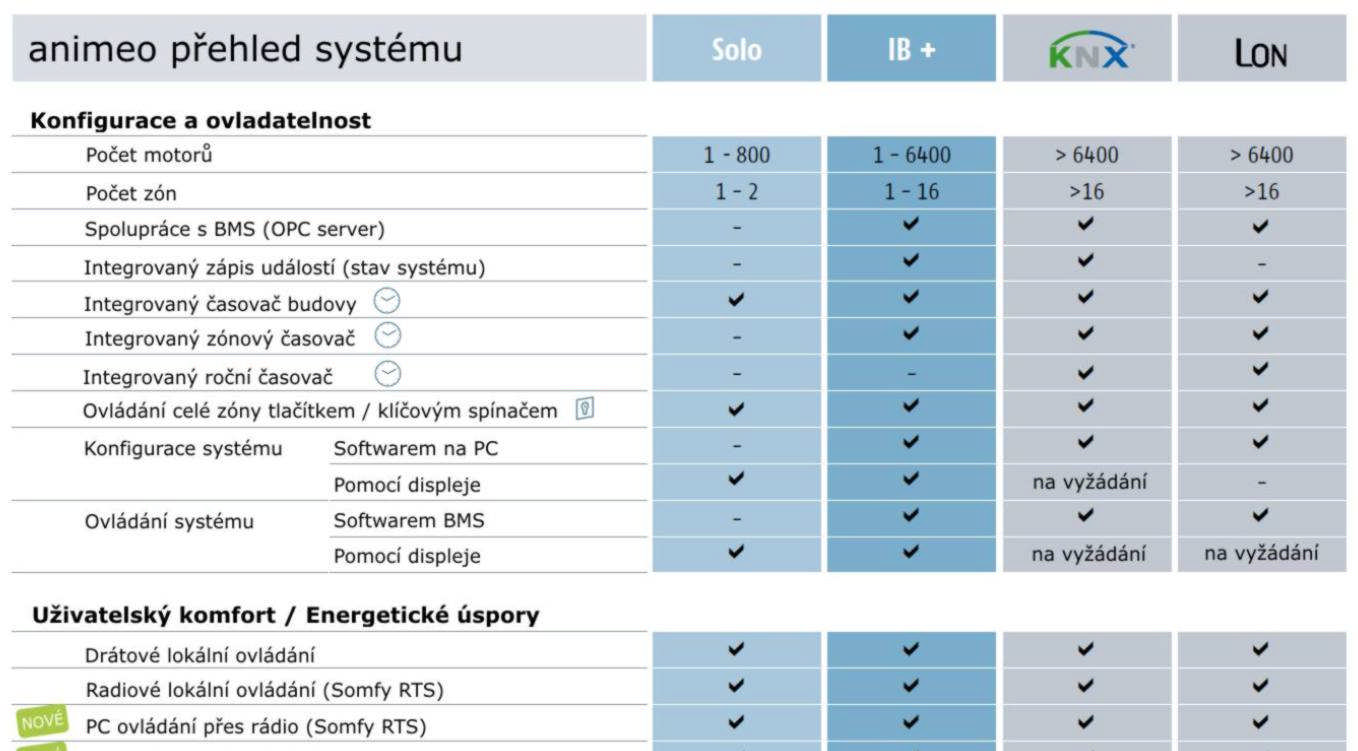

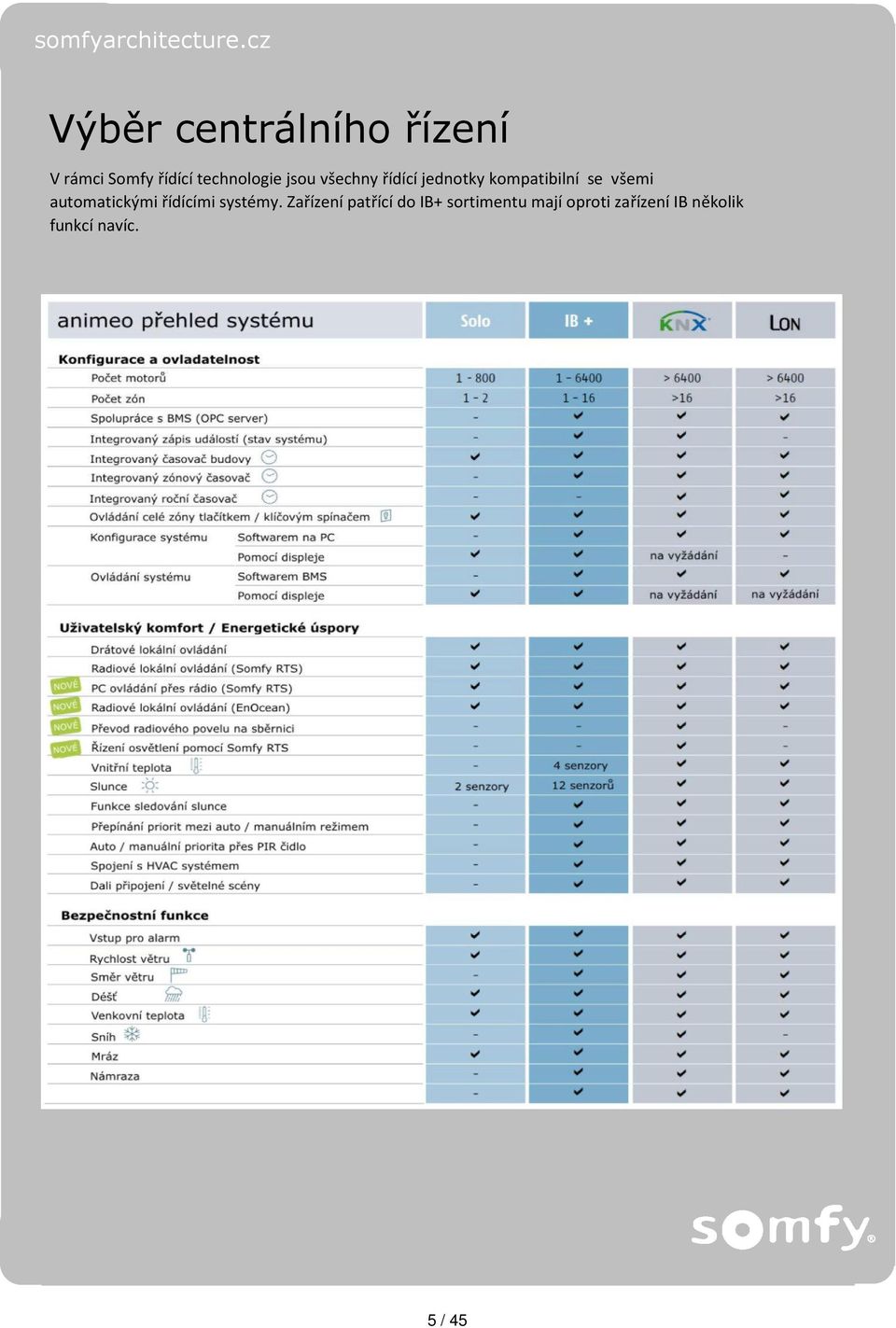

5 Z somfyarchitecture.cz Výběr centrálního řízení V rámci Somfy řídící technologie jsou všechny řídící jednotky kompatibilní se všemi automatickými řídícími systémy. Zařízení patřící do IB+ sortimentu mají oproti zařízení IB několik funkcí navíc. 5 / 45

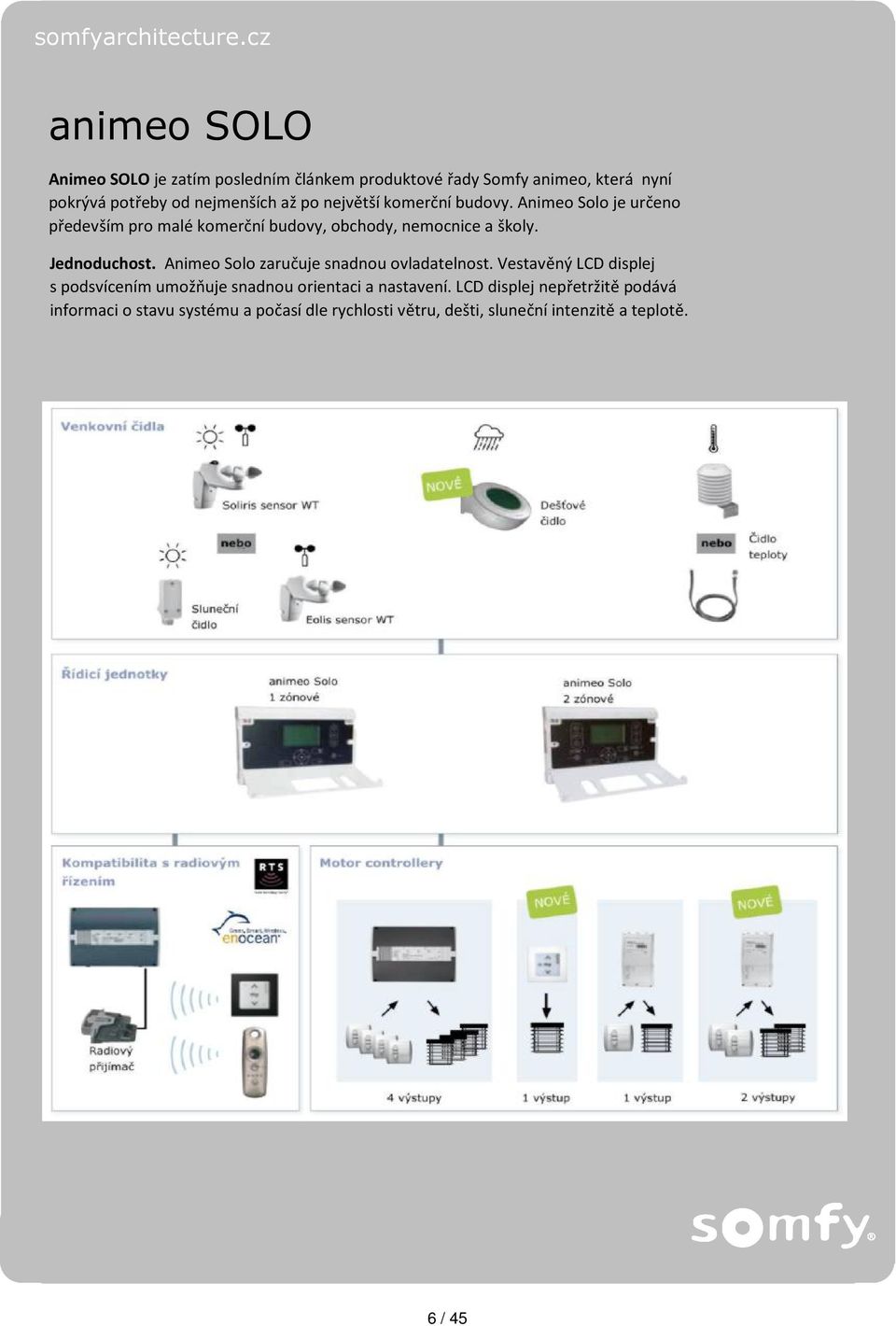

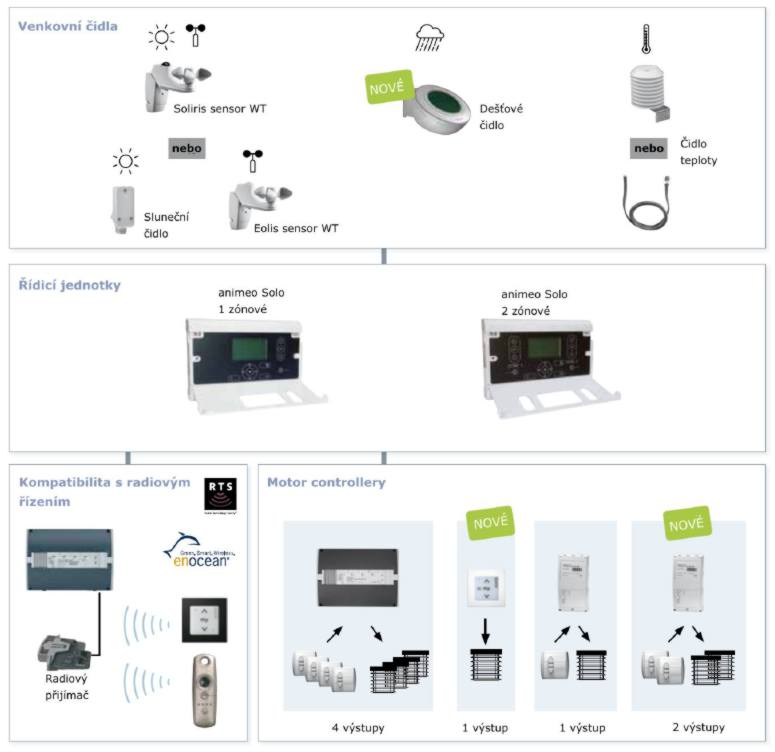

6 Z somfyarchitecture.cz animeo SOLO Animeo SOLO je zatím posledním článkem produktové řady Somfy animeo, která nyní pokrývá potřeby od nejmenších až po největší komerční budovy. Animeo Solo je určeno především pro malé komerční budovy, obchody, nemocnice a školy. Jednoduchost. Animeo Solo zaručuje snadnou ovladatelnost. Vestavěný LCD displej s podsvícením umožňuje snadnou orientaci a nastavení. LCD displej nepřetržitě podává informaci o stavu systému a počasí dle rychlosti větru, dešti, sluneční intenzitě a teplotě. 6 / 45

7 Z somfyarchitecture.cz animeo SOLO Komfort s minimálními nároky na energii. Utrácíme stále více peněz za energii na vytápění a chlazení budov. Automatická protisluneční ochrana nabízí jednoduchou a cenově přístupnou cestu, jak snížit nebo jak ustoupit od požadavku chlazení. Za pomoci funkce Vyhřívání sluncem animeo Solo umožňuje využít slunce i pro solární vytápění. Naopak s funkcí Udržování tepla můžete u některých typů protisluneční ochrany omezit ztráty tepla. Udržování tepla Vyhřívání sluncem Souhrnně o animeo Solo : - existuje ve dvou verzích : pro jednu a dvě zóny (dvě fasády nebo dva různé koncové - řídí jakoukoliv interiérovou nebo exteriérovou protisluneční ochranu - vítr : až 2 připojitelné senzory s plně nastavitelnými hodnotami pro každou zónu - slunce : až 2 připojitelné senzory s plně nastavitelnými hodnotami pro každou zónu - časovač : jeden volně programovatelný časovač pro každou zónu - požární alarm - kompatibilita se Somfy IB a RK motory - výstup chybových hlášení výrobky) Výhody systému : - vhodné i pro uživatele bez předchozích znalostí o problematice protisluneční ochrany - z centrální jednotky lze řídit každou zónu samostatně (nahoru - dolů - stop) a nebo ji uzamknout pro servisní účely - zabudovaný multijazyčný LCD displej s podsvícením usnadňuje navigaci a nastavení systému Ovládání 1 nebo 2 zón 7 / 45

8 Z somfyarchitecture.cz animeo SOLO - příklad řešení č.1 Požadovaná funkčnost : Potřeba řídit pouze jednu zónu (západní), na které se nacházejí vnější žaluzie. Požaduje se snadné a intuitivní řešení, které umožní lokálně ovládat každou žaluzii zvlášť. Automatické funkce : 1. Zabezpečení proti poškození větrem 2. Sluneční automatika 8 / 45

9 Z somfyarchitecture.cz animeo SOLO - příklad řešení č.2 Požadovaná funkčnost : Potřeba řídit dvě nezávislé zóny (západní a východní). Na jedné fasádě se nacházejí vnější žaluzie a na druhé vnější sreeny. Požaduje se snadné a intuitivní řešení, které umožní lokálně ovládat každou žaluzii zvlášť. Vyžaduje se též dálkové ovládání. Automatické funkce : 1. Zabezpečení proti poškození větrem 2. Sluneční automatika 3. Zabezpečení proti dešti a námraze 4. Časovač pro každou zónu 9 / 45

10 Z somfyarchitecture.cz animeo SOLO - schéma zapojení 10 / 45

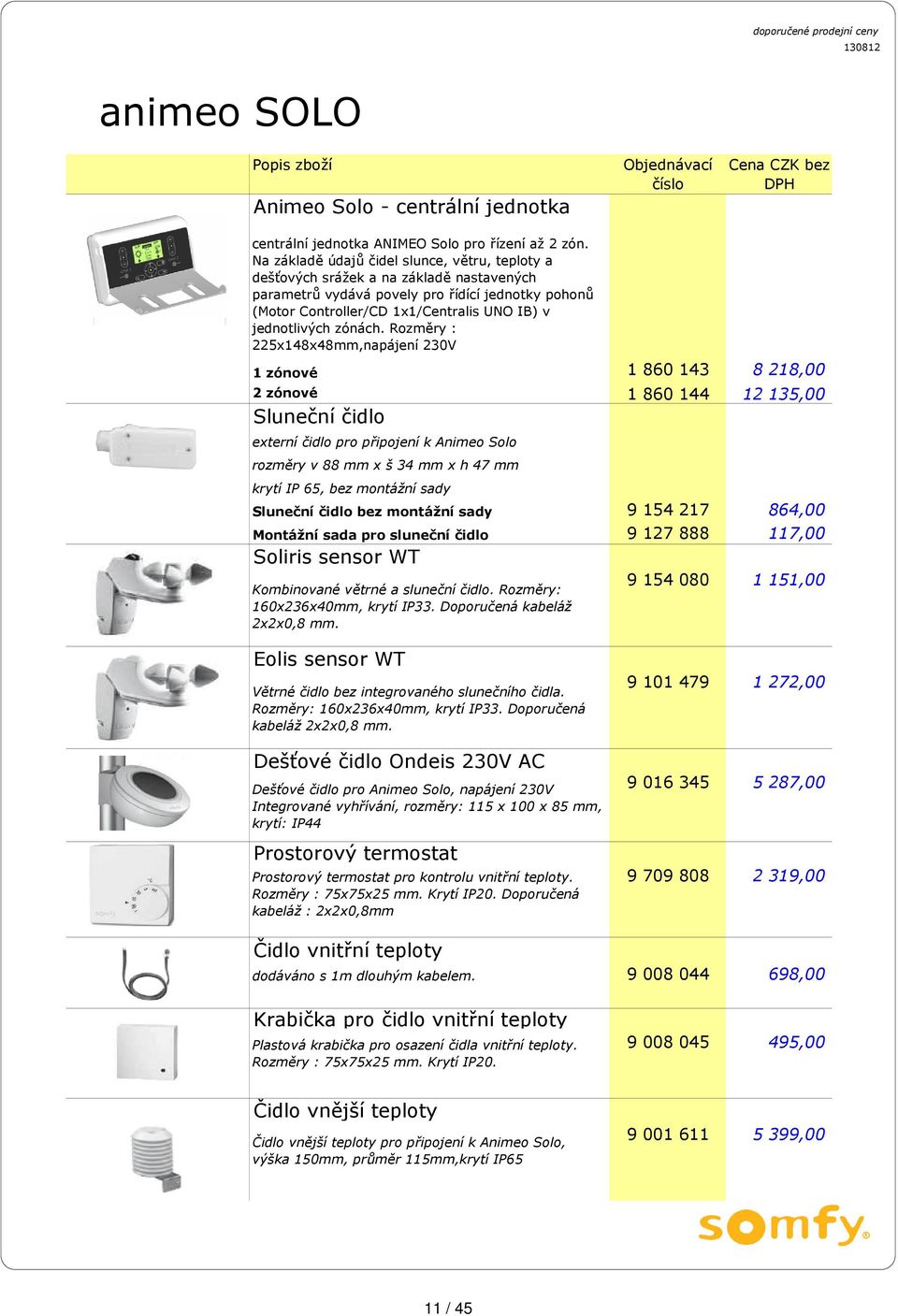

11 doporučené prodejní ceny animeo SOLO Popis zboží Objednávací číslo Cena CZK bez DPH Animeo Solo - centrální jednotka centrální jednotka ANIMEO Solo pro řízení až 2 zón. Na základě údajů čidel slunce, větru, teploty a dešťových srážek a na základě nastavených parametrů vydává povely pro řídící jednotky pohonů (Motor Controller/CD 1x1/Centralis UNO IB) v jednotlivých zónách. Rozměry : 225x148x48mm,napájení 230V 1 zónové ,00 2 zónové , ,00 117, , , , , , , ,00 Sluneční čidlo externí čidlo pro připojení k Animeo Solo rozměry v 88 mm x š 34 mm x h 47 mm krytí IP 65, bez montážní sady Sluneční čidlo bez montážní sady Montážní sada pro sluneční čidlo Soliris sensor WT Kombinované větrné a sluneční čidlo. Rozměry: 160x236x40mm, krytí IP33. Doporučená kabeláž 2x2x0,8 mm. Eolis sensor WT Větrné čidlo bez integrovaného slunečního čidla. Rozměry: 160x236x40mm, krytí IP33. Doporučená kabeláž 2x2x0,8 mm. Dešťové čidlo Ondeis 230V AC Dešťové čidlo pro Animeo Solo, napájení 230V Integrované vyhřívání, rozměry: 115 x 100 x 85 mm, krytí: IP44 Prostorový termostat Prostorový termostat pro kontrolu vnitřní teploty. Rozměry : 75x75x25 mm. Krytí IP20. Doporučená kabeláž : 2x2x0,8mm Čidlo vnitřní teploty dodáváno s 1m dlouhým kabelem. Krabička pro čidlo vnitřní teploty Plastová krabička pro osazení čidla vnitřní teploty. Rozměry : 75x75x25 mm. Krytí IP20. Čidlo vnější teploty Čidlo vnější teploty pro připojení k Animeo Solo, výška 150mm, průměr 115mm,krytí IP65 11 / 45

12 Z somfyarchitecture.cz animeo IB+ animeo IB+ představuje řídicí systém pro ovládání stínicích a větracích prvků středních a velkých budov. Řídicí systén animeo IB+ je určen především pro komerční stavby administrativní budovy, budovy veřejné správy, nemocnice, školy atd. V souladu se současnými požadavky na energetické hledisko při návrhu staveb nabízí animeo IB+ řadu provozních režimů, orientovaných na na úspory energií při provozu budovy, ale i na uživatelský komfort. Systém animeo IB+ nabízí velmi výhodný poměr mezi počáteční investicí a možnými úsporami provozních nákladů, resp. uživatelským komfortem. Systém animeo IB+ také dokáže vzít v úvahu činnost centrálního systému vytápění nebo chlazení budovy a přizpůsobit tak řízení stínicího systému a větrání aktuálním podmínkám. 12 / 45

13 Z somfyarchitecture.cz Popis animeo IB+ animeo IB+ je centralizovaný řídicí systém, určený pro řízení slunečních a pohledových clon, větracích oken a dalších fasádních prvků ve středních a velkých komerčních budovách. Pro jeho nakonfigurování a uvedení do provozu je nutné použít počítač (PC), pro vlastní provoz však bezpodmínečně nutný není. Trvalé připojení systému animeo IB+ k PC však zvyšuje komfort obsluhy, neboť správa budovy (obsluha) na jeho displeji vidí aktuální stav systému i parametry vnitřního a vnějšího prostředí. Bez připojeného počítače také nelze archivovat historii systému (záznamy o vydaných povelech, změnách nastavení a chybových hlášeních, ale také údaje povětrnostních čidel) animeo IB+ nabízí tři základní provozní režimy: ekonomický - funkce systému jsou zaměřeny na úsporu energie. Sluneční clony v létě zabraňují nadměrnému oteplení vnitřních prostor, v zimě naopak umožňují využít energii slunečního svitu k podpoře vytápění budovy. Místní ovladače jsou zablokovány a uživatel nemůže měnit nastavení, dané centrálními povely. uživatelský - systém je také řízen centrálními povely jako v předchozím případě, ale každý uživatel má možnost nastavení svého zařízení korigovat místním ovladačem kombinovaný - kombinuje oba způsoby a to buď v závislosti na čase (např. den - uživatelský režim, noc ekonomický režim) nebo v závislosti na obsazenosti prostor (uživatelé přítomni - uživatelský režim, nepřítomni - ekonomický). Pro zjištění obsazenosti lze využít běžných čidel pohybu (PIR), systému kontroly přístupu apod. Každý z těchto tří základních režimů má ještě možnost další volby z několika dílčích režimů, ve kterých pak lze nastavením parametrů řídicí systém Animeo IB+ Premium přizpůsobit přesně na míru animeo IB+ dále umožňuje využívat řadu vyspělých funkcí a možností: pro každou zónu lze libovolně nastavit parametry a přiřadit kterékoli z čidel pro každou zónu samostatně lze zadat dobu chodu pohonů mezi oběma krajními polohami (samostatně pro směr nahoru a dolů) pro každou zónu samostatně lze zadat dvě mezipolohy MP1 a MP2, které pak lze vyvolat manuálně povelem z obrazovky řídicího počítače pro každou zónu samostatně lze při použití venkovních žaluzií zadat dobu, potřebnou pro naklopení lamel z jedné krajní polohy do druhé pro každou zónu samostatně lze zadat úhel pootevření lamel v % celkového rozsahu pro každou zónu samostatně lze určit polohu, do které clony najedou při splnění podmínek pro funkci sluneční automatiky, u žaluzií též pootevření lamel pro každou zónu samostatně lze zadat funkci Suntracking - lamely vnějších žaluzií se pak naklápějí podle výšky slunce nad obzorem a zajišťují tak stálou úroveň osvětlení ve vnitřních prostorách funkce součinnosti zón - při blokaci např. vnějších žaluzií vlivem vysoké rychlosti větru se automaticky aktivuje interiérové zastínění hardwarové zámky zón nebo celé budovy, použitelné např. při čištění a údržbě fasády hardwarově připojené centrální tlačítko pro centrální povel celé budovy možnost doplnění řídicích jednotek pohonů (MoCo - Motor Controller) modulem rádiového (příp. infračerveného) dálkového ovládání pro efektivnější činnost systému animeo IB+ lze využít informace o stavu systémů topení a chlazení budovy (aktivní - neaktivní) vstup prioritního poplachu (např. od EPS) s volitelnou koncovou polohou, do které v případě aktivace tohoto vstupu mají clony najet 13 / 45

14 Z somfyarchitecture.cz Příklad řešení animeo IB+ Požadovaná funkčnost : Požadavek na řízení až 8 zón. Na 6 fasádách se nacházejí venkovní žaluzie s AC motory, v další zóně jsou instalovány vnitřní žaluzie s DC motory a v poslední zóně v přízemí se nachází ventilační okna. Systém HVAC přebírá kontrolu nad otevíráním a zavíráním jednotlvých zón. Celý systém umožní ergonomické ovládání přes PC, který však není pro vlastní funkčnost nezbytný. Dodatečné napojení na MaR(BMS) přes OPC server je možné. Vybrané místnosti bude možné doplnit o dálkové ovládání. Automatické funkce : 1. Zabezpečení proti poškození větrem 2. Zabezpečení proti dešti 3. Sluneční automatika 4. Pokud dojde k přenastavení žaluzie nebo okna lokálním tlačítkem, bude sluneční automatika deaktivována např. do oběda nebo do večera 5. V létě lze omezit naklopení lamel žaluzií např. na 45 tak, aby nebyl systém chlazení přetížen 14 / 45

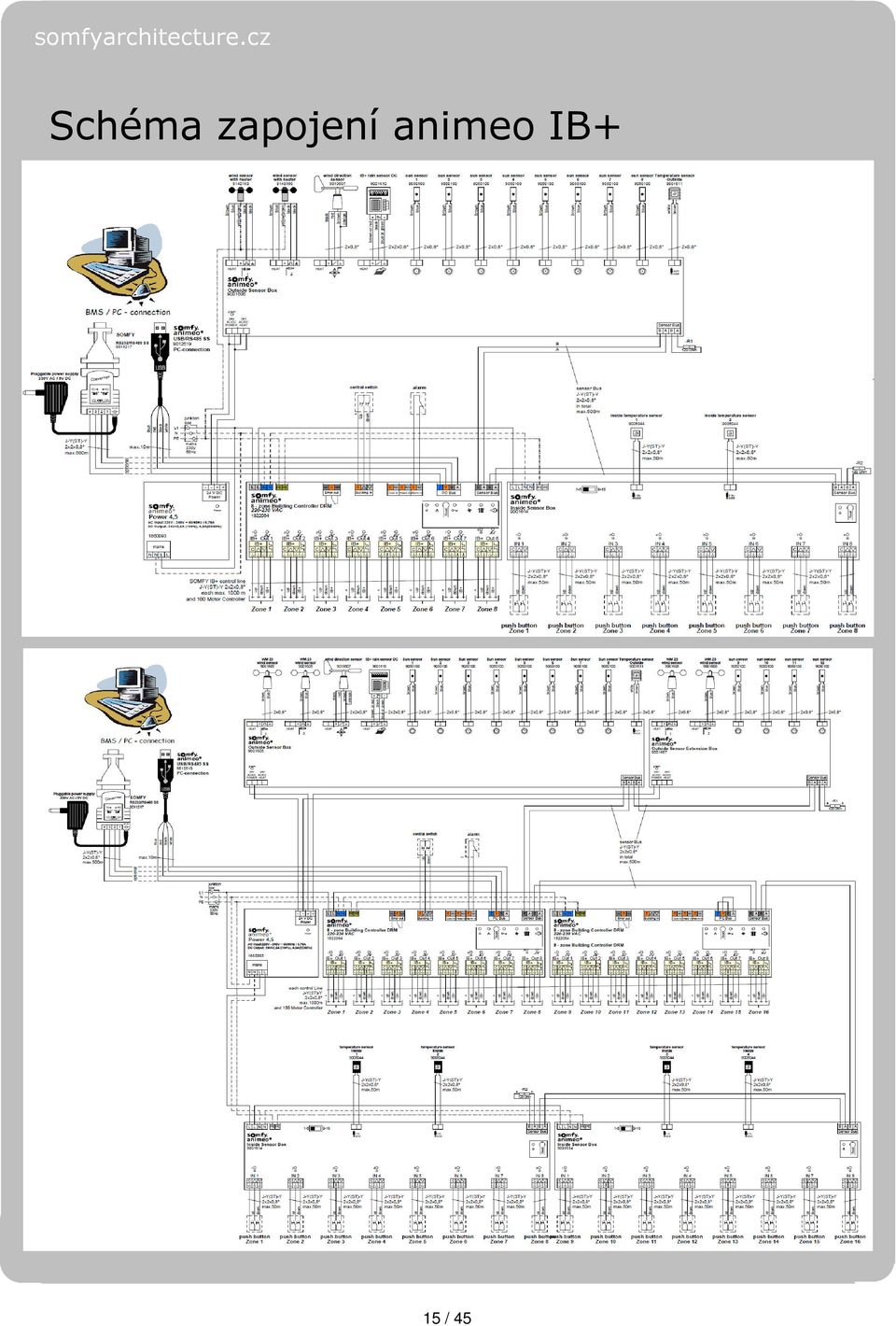

15 Z somfyarchitecture.cz Schéma zapojení animeo IB+ 15 / 45

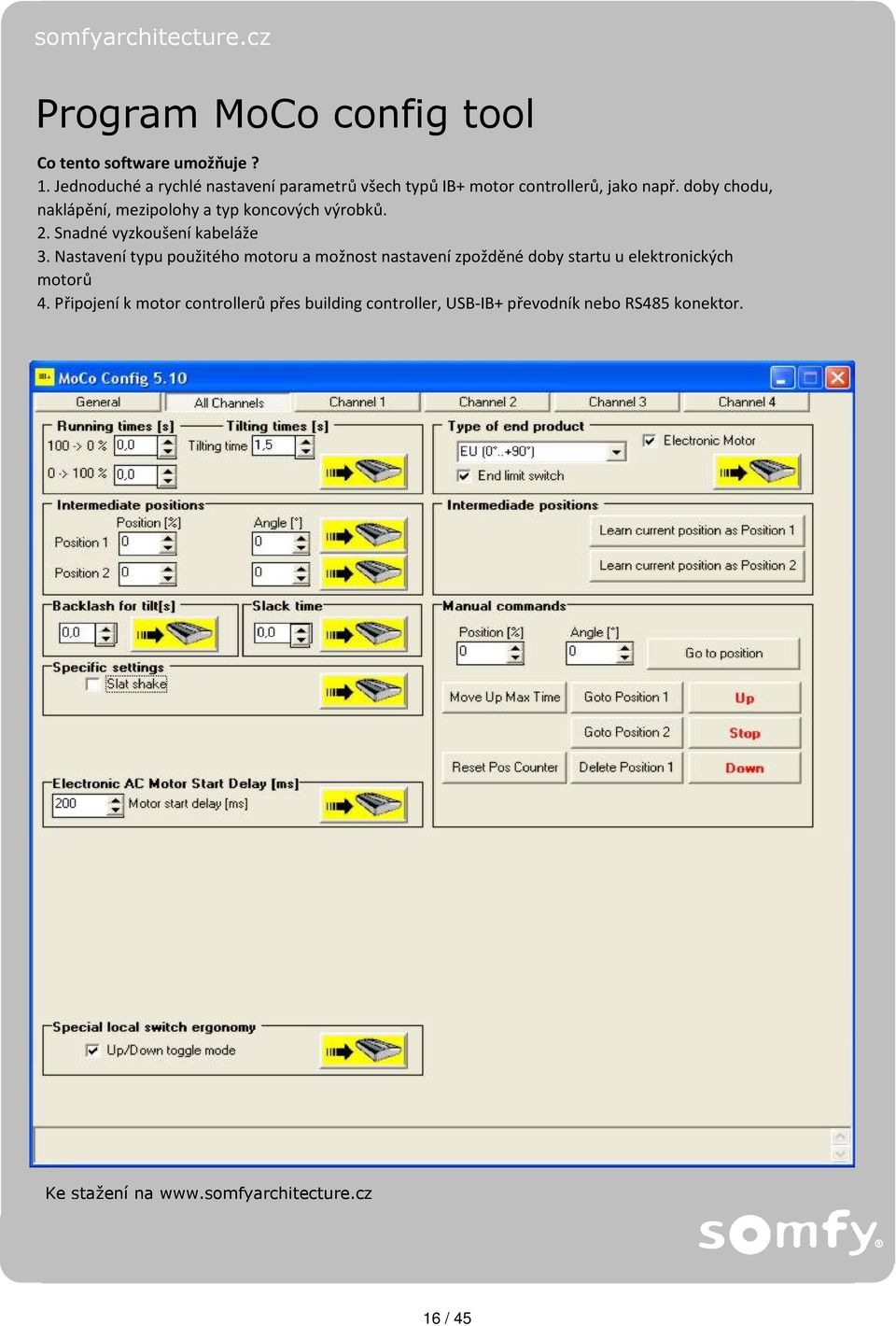

16 Z somfyarchitecture.cz Program MoCo config tool Co tento software umožňuje? 1. Jednoduché a rychlé nastavení parametrů všech typů IB+ motor controllerů, jako např. doby chodu, naklápění, mezipolohy a typ koncových výrobků. 2. Snadné vyzkoušení kabeláže 3. Nastavení typu použitého motoru a možnost nastavení zpožděné doby startu u elektronických motorů 4. Připojení k motor controllerů přes building controller, USB-IB+ převodník nebo RS485 konektor. Ke stažení na 16 / 45

17 Z somfyarchitecture.cz animeo IB+ návrhový program QUICK-QUOTE Nástroj pro bezchybný návrh řídícího systému animeo IB+ Co tento software umožňuje? 1. Proces plánování protisluneční ochrany probíhá dle srozumitelných postupů 2. S tímto jednoduchým softwarem můžete provést plánování až u 80% všech budov. 3. Po vložení všech nezbytných údajů o budově Vám systém nabídne možnost vygenerovat specifikaci a to hned v několika jazycích. 17 / 45

18 doporučené prodejní ceny animeo IB+ Popis zboží Objednávací číslo Cena CZK bez DPH Building Controller pro 4 zóny centrální jednotka řídícího systému ANIMEO IB+ pro řízení maximálně 4 zón. Na základě údajů čidel slunce, větru, teploty a dešťových srážek a na základě nastavených parametrů vydává povely pro řídící jednotky pohonů (Motor Controller) v jednotlivých zónách , , , , ,00 Lze připojit kompaktní čidlo nebo Skříň vnějších čidel. Rozměry : 210x90x61mm, instalace na DIN lištu. Building Controller pro 8 zón centrální jednotka řídícího systému ANIMEO IB+ pro řízení maximálně 8 zón. Na základě údajů čidel slunce, větru, teploty a dešťových srážek a na základě nastavených parametrů vydává povely pro řídící jednotky pohonů (Motor Controller) v jednotlivých zónách. Pokud je počet osmi fasád nedostatečný, lze do systému zapojit druhý Building Controller a počet zón rozšířit až na 16. Lze připojit kompaktní čidlo nebo Skříň vnějších čidel. Rozměry : 210x90x61mm, instalace na DIN lištu. animeo operační software a USB interface operační software + USB konvertor pro připojení k obslužnému počítači. Software umožňuje nastavení všech parametrů a obsluhu systému ANIMEO IB+. Minimální požadavky na PC: Intel Pentium II 500 MHz, CD mechanika, Windows 2000 a vyšší, 128 MB operační paměť Animeo ovládací panel pro programování a ovládání Building Controlleru Compact. Při použití tohoto ovládacího panelu není zapotřebí PC a operační software. Rozměry : 130x182x98mm, určeno pro montáž na zeď Inside sensor box Skříň vnitřních čidel se v systému ANIMEO IB+ používá pro připojení čidel vnitřní teploty a ovládacích prvků zón. Lze odtud zadávat centrální povely pro jednotlivé zóny - buď pomocí klasických ovladačů, nebo lze použít klíčové spínače. Těmi pak lze zónu uzamknout v požadované koncové poloze a zablokovat přitom lokální ovladače (např. při údržbě fasády). Tato možnost najde využití zejména v případech, kde není instalován řídící počítač. Maximální počty připojených čidel: Teplotní čidlo: 2 ks, zónové ovladače: 8 ks. Rozměry : 210x90x61mm 18 / 45

19 doporučené prodejní ceny animeo IB+ Popis zboží Objednávací číslo Cena CZK bez DPH animeo Compact sensor Kombinované čidlo pro připojení k Building Controlleru. Obsahuje 3 sluneční čidla, dále přijímač přesného času, čidlo větru,deště avnější teploty. Rozměry: 96 x 77 x 118mm, krytí IP65, napájení 24V , , , , ,00 Outside Sensor Box Skříň vnějších čidel je určena pro připojení vnějších čidel, snímajících povětrnostní podmínky k řídícím systému ANIMEO IB+. Vestavěna elektronika převede naměřené hodnoty do digitální podoby a po systémové komunikační sběrnici je předá do centrální jednotky (Building Controlleru). Pro svoji činnost potřebuje trvalé napájení 24V. Maximální počty připojených čidel: Čidlo slunce: 8 ks, čidlo vítr: 2 ks, směrovka větru: 1 ks, čidlo vnější teploty: 1 ks, dešťové čidlo: 1 ks, přijímač přesného času DCP: 1 ks. Rozměry : 207x255x90mm, krytí IP65 Outside sensor box extension Doplňková skříň vnějších čidel je určena pro rozšíření možností připojení vnějších čidel. Použije se v případě, že počet některých čidel překračuje možnosti základní jednotky Outside sensor box, nebo v případě, že některé čidlo by bylo od této jednotky vzdáleno více, než dovolují technické podmínky.doplňková skříň vnějších čidel se připojuje na systémovou komunikační sběrnici. Pro svoji činnost potřebuje trvalé napájení 24V. Maximální počty připojených čidel: Čidlo slunce: 4 ks, čidlo vítr: 2 ks. Rozměry : 207x255x90mm, krytí IP65 animeo zdroj DC Zdroj 24 V pro napájení Outside Sensor Boxu (s vytápěnými čidly). Rozměry : 57x91x57mm, krytí IP20, pro monáž na zeď nebo na DIN lištu.proudová zátěž 2,5A nepřetržitě, 4,5A zátěž 50%:3 minuty zapnuto, 3 minuty vypnuto. animeo IB+ Compact zdroj 24V Zdroj 24 V pro napájení animeo Compact sensoru a Outside Sensor Boxu (bez vytápěných čidel). Rozměry : 57x91x57mm, krytí IP20, proudová zátěž 350mA 19 / 45

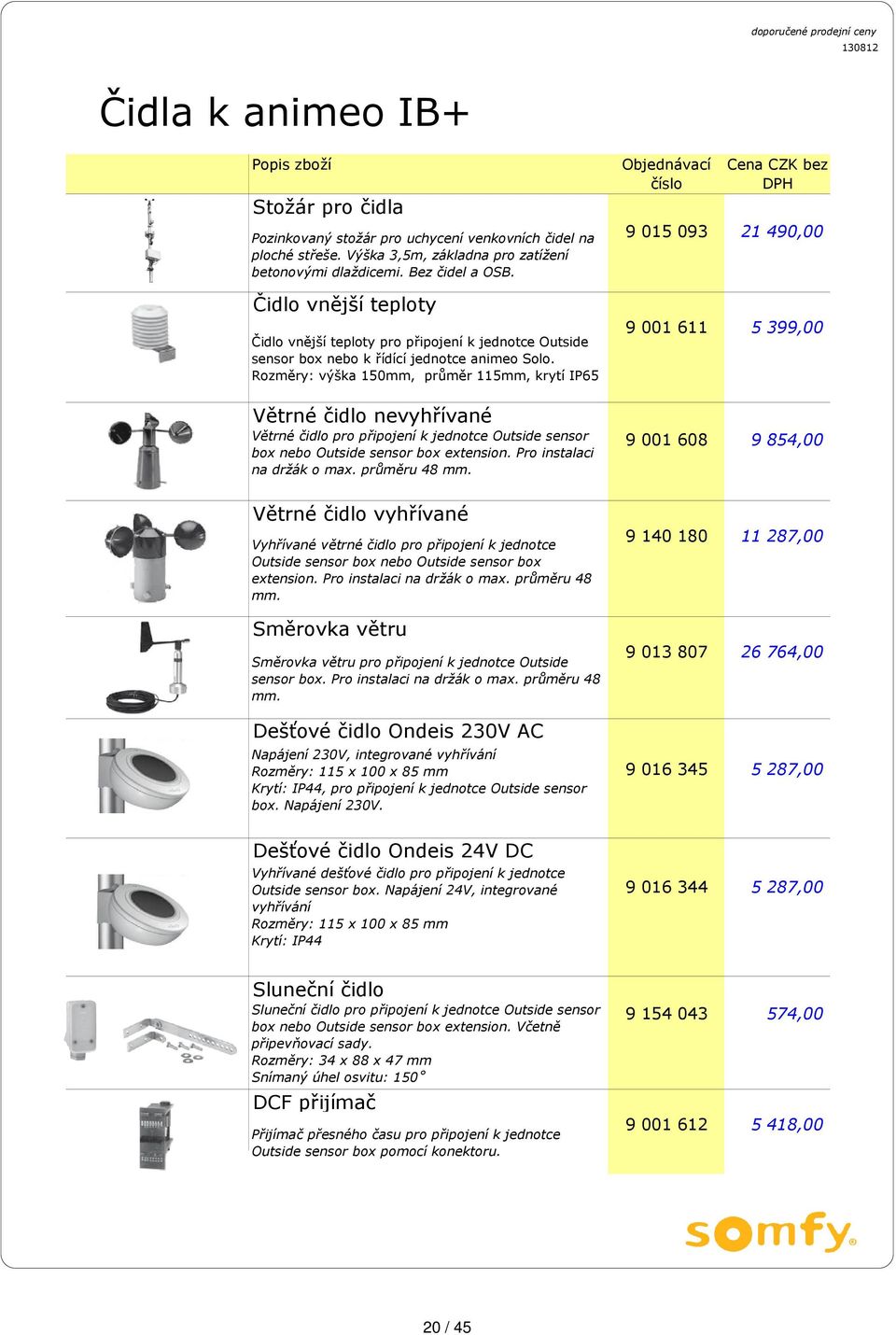

20 doporučené prodejní ceny Čidla k animeo IB+ Popis zboží Objednávací číslo Cena CZK bez DPH Stožár pro čidla Pozinkovaný stožár pro uchycení venkovních čidel na ploché střeše. Výška 3,5m, základna pro zatížení betonovými dlaždicemi. Bez čidel a OSB , , , , , , , , ,00 Čidlo vnější teploty Čidlo vnější teploty pro připojení k jednotce Outside sensor box nebo k řídící jednotce animeo Solo. Rozměry: výška 150mm, průměr 115mm, krytí IP65 Větrné čidlo nevyhřívané Větrné čidlo pro připojení k jednotce Outside sensor box nebo Outside sensor box extension. Pro instalaci na držák o max. průměru 48 mm. Větrné čidlo vyhřívané Vyhřívané větrné čidlo pro připojení k jednotce Outside sensor box nebo Outside sensor box extension. Pro instalaci na držák o max. průměru 48 mm. Směrovka větru Směrovka větru pro připojení k jednotce Outside sensor box. Pro instalaci na držák o max. průměru 48 mm. Dešťové čidlo Ondeis 230V AC Napájení 230V, integrované vyhřívání Rozměry: 115 x 100 x 85 mm Krytí: IP44, pro připojení k jednotce Outside sensor box. Napájení 230V. Dešťové čidlo Ondeis 24V DC Vyhřívané dešťové čidlo pro připojení k jednotce Outside sensor box. Napájení 24V, integrované vyhřívání Rozměry: 115 x 100 x 85 mm Krytí: IP44 Sluneční čidlo Sluneční čidlo pro připojení k jednotce Outside sensor box nebo Outside sensor box extension. Včetně připevňovací sady. Rozměry: 34 x 88 x 47 mm Snímaný úhel osvitu: 150 DCF přijímač Přijímač přesného času pro připojení k jednotce Outside sensor box pomocí konektoru. 20 / 45

21 doporučené prodejní ceny animeo IB+ Popis zboží Objednávací číslo Cena CZK bez DPH animeo IB+ OPC software Ve spojení s animeo operačním softwarem 2.2 lze komunikovat s systémem BMS (MaR), ze kterého lze ovládat jednotlivé zóny, přepínat mezi automatickým a ručním režimem a zobrazovat činnost čidel. Tento OPC software dokáže ovládat až 8x Operační software a řídit tak až 128 zón. OPC server je plně certifikovaný OPC produkt dle daných pravidel a standardů , , , , , ,00 Elektronická ochrana proti blesku Pro ochranu vnitřního zařízení. Používá se v kombinaci s Outside Sensor Boxem nebo animeo Compact Sensorem pro zdroj pro RS485 animeo IB+ DALI interface Rozhranní pro připojení IB+ Motor Controllerů k řídícímu systému DALI. Poloha a úhel koncového výrobku je vnímán jako světelná scéna. Umožňuje ovládat až 4 pohony (1 interface je zapotřebí k jednomu Motor Controlleru). Rozměry :102x30x51mm Čidlo vnitřní teploty Čidlo vnitřní teploty pro připojení k jednotce Inside sensor box nebo k řídící jednotce animeo Solo. Dodávka s 1m dlouhým kabelem. Krabička pro čidlo Krabička pro čidlo vnitřní teploty 21 / 45

22 doporučené prodejní ceny animeo IB+ Motor Controller Popis zboží Objednávací číslo Cena CZK bez DPH WM - Montáž na omítku. Rozměry: 255 x 180 x 61 mm ,00 DRM- Montáž na DIN lištu. Rozměry: 210 x 90 x 61 mm ,00 Krabice IP54 pro MoCo - Krabice s krytím IP54 a DIN lištou pro ochranu MoCo před vlhkem (bez MoCo). Rozměry: 254 x 180 x 63 mm ,00 WM - Určeno pro montáž na stěnu a na DIN lištu. Rozměry: 90 x 180 x 45 mm ,00 DRM - Montáž na DIN lištu (adaptér na DIN lištu nutný). Rozměry: mm ,00 WM - Určeno pro montáž na stěnu a na DIN lištu. Rozměry: 90 x 180 x 45 mm ,00 DRM - Montáž na DIN lištu (adaptér na DIN lištu nutný). Rozměry: mm ,00 WM - Určeno pro montáž na stěnu a na DIN lištu. Rozměry 90x180x45mm.Krytí IP ,00 DRM - Montáž na DIN lištu (adaptér na DIN lištu nutný). Rozměry: mm ,00 IB+ Motor Controller 4 AC Řídící jednotka pro 4 pohony 230V/50Hz. Každý pohon může mít svůj lokální ovladač. Motor Controller 4 AC lze použít pro řízení motorových rolet, venkovních žaluzií, markýz, větracích oken i dalších zařízení. Možnost dovybavení jednotky rádiovou nebo infra kartou pro dálkové ovládání v rámci místnosti. IB+ Motor Controller 2 AC Řídící jednotka pro 2 pohony 230V/50Hz. Pohony mohou mít svůj lokální ovladač. Motor Controller 2 AC lze použít pro řízení motorových rolet, venkovních žaluzií, markýz, větracích oken i dalších zařízení. IB+ Motor Controller 1 AC Řídící jednotka pro 1 pohon 230V/50Hz. Pohon může mít svůj lokální ovladač. Motor Controller 1 AC lze použít pro řízení motorových rolet, venkovních žaluzií, markýz, větracích oken i dalších zařízení. IB+ Motor Controller 1AC Output Converter Převodník sběrnice IB+ do IB, pro RK nebo drycontact. Poskytuje 1x bezpotencionální kontakt na výstupu. Umožnuje připojení lokálního tlačítka. 22 / 45

23 doporučené prodejní ceny animeo IB+ Motor Controller Popis zboží Objednávací číslo Cena CZK bez DPH , , , ,00 308,00 308, ,00 WM - Montáž na omítku. Rozměry: 255 x 180 x 61 mm ,00 DRM- Montáž na DIN lištu. Rozměry: 210 x 90 x 61 mm ,00 Smoove Uno IB+ Řídící jednotka s integrovaným tlačítkem pro ovládání jednoho nebo skupiny motorů 230V (skupinové ovládání vyžaduje přídavné zařízení) s plnou IB+ funkčností. Rozměry : 71x71x42mm, krytí IP20, napájení 230V. Bez rámečku. Smoove Uno IB+ Pure Shine Smoove Uno IB+ Silver Shine Smoove Uno IB+ Black Shine Rámečky: Pure Smoove Frame Silver Smoove Frame Black Smoove Frame IB+ Motor Controller 4 DC WM Řídící jednotka pro 4 pohony 24V. Každý pohon může mít svůj lokální ovladač. Motor Controller 4 DC lze použít pro řízení motorových rolet, venkovních žaluzií, markýz, větracích oken i dalších zařízení. Možnost dovybavení jednotky rádiovou nebo infra kartou pro dálkové ovládání v rámci místnosti. Montáž na omítku. Rozměry: 255 x 180 x 61 mm IB+ Motor Controller 4 DC-E Řídící jednotka pro 4 pohony 24V ze Somfy Concept 25 série. Každý pohon může mít svůj lokální ovladač. Motor Controller 4 DC/DC-E lze použít pro řízení motorových rolet, venkovních žaluzií, markýz, větracích oken i dalších zařízení. Možnost dovybavení jednotky rádiovou nebo infra kartou pro dálkové ovládání v rámci místnosti. Při použití motor controllerů pro motory na 24V je nutné dodržet max. odběr na jeden motor 2,1A u verze MoCo DC a 0,5A u verze MoCo DC-E. Při použití těchto řídicích jednotek pro ovládání cizích pohonů doporučujeme provést praktickou zkoušku funkčnosti. Zaručená kompatibilita IB+ MoCo DC-E s těmito Somfy motory: 23 / 45

24 doporučené prodejní ceny animeo IB+ Motor Controller Popis zboží Objednávací číslo Cena CZK bez DPH Motor Controller extension box , , , , ,00 Rozšiřuje možnosti řídící jednotky Motor Controller, ale zejména celého řídícího systému ANIMEO IB+. Použití této jednotky je nezbytné pro druhy provozu typu úspory energií, které vyhodnocují obsazení místností. Informace o obsazenosti se přivádějí právě do vstupů této řídící jednotky pomocí pohybových čidel. Dále je možno připojit další ovladače a také okenní kontakty a vložit kartu dálkového ovládání. Maximální počty připojených komponentů: pohybová čidla: 4 ks, okenní kontakty: 4 ks, lokální ovladače: 4 ks RTS karta Přijímač radiových povelů rozšiřuje možnosti řídící jednotky Motor Controller. Použitím této karty je možné ovládat každý připojený pohon k jednotce Motor Controller zvlášť dálkovým ovladačem. Při použití 5-ti kanálového dálkového ovladače je možné každý pohon ovládat zvlášť a pátým kanálem všechny najednou. Pokud je v jednotce Motor Controller instalována RTS karta, je nutné jednotku Motor Controller umístit tak, aby nebyla např. v kovové skříni rozvádeče. Rozměry : mm IR karta Přijímač infra povelů rozšiřuje možnosti řídící jednotky Motor Controller. Použitím této karty je možné ovládat každý připojený pohon k jednotce Motor Controller zvlášť dálkovým ovladačem. Při použití 8mi kanálového dálkového ovladače je možné každý pohon ovládat zvlášť a pátým kanálem všechny najednou. Pokud je v jednotce Motor Controller instalována IR karta, je nutné k jednotce Motor Controller připojit ještě IR přijímač pro umístění do místnosti IR3. IR 3 Přijímač IR pro připojení k jednotce Motor Controller vybavené IR kartou. Umístění v interiéru. Pro infra ovládání je nutná přímá viditelnost mezi vysílačem a přijímačem. animeo switch zone splitter Oddělovač zón pro vytvoření podskupin ve sběrnici IB+. Rozměry : 80x80x52mm, krytí IP65 24 / 45

25 doporučené prodejní ceny animeo IB+ příslušenství Popis zboží Objednávací číslo Cena CZK bez DPH IB/IB+ Repeater Obvod pro zesílení signálu sběrnice IB/IB+ s délkou kabelu větší než 1000m. Rozměry: mm, krytí IP54, napájení 230V , , , , , , , , Adaptér na DIN lištu Určeno pro instalaci obvodů CD 1 x 1 P6, CD 2 x 1 P6, CD 1 x 4 P6, IB+MoCo 1AC nebo IB+MoCo 2AC na 35mm DIN lištu. Tlačítko Centralis IB Manuální ovládání několika pohonů přes IB+ sběrnici. Komfortní centrální nebo skupinové řízení. Ovládání přes povely nahoru, dolů a stop možné.bez krytky a rámečku. Infra dálkový ovladač IR 8 Vysílač infra dálkového ovládání. Určený pro ovládání IR karty. 8 kanálů. Infra dálkový ovladač IR 1 Vysílač infra dálkového ovládání. Určený pro ovládání IR karty. 1 kanál. Čidlo vnitřní teploty Čidlo vnitřní teploty pro připojení k jednotce Inside sensor box. Krabička pro čidlo vnitřní teploty Krabička pro umístění čidla vnitřní teploty na stěnu. Rozměry : mm. animeo IB+ Testovač kabeláže Pomůcka na přezkoušení, že byla správně provedena kabeláž systému. USB - IB+ interface Interface pro přímé připojení Somfy motor controllerů k počítači. Slouží zejména pro použití softwaru MoCo config tool. 25 / 45

26 somfyarchitecture.cz animeo KNX Řídicí systém animeo KNX je vhodný pro ovládání stínicích a větracích prvků ve velkých budovách komerční sféry - administrativní budovy, budovy veřejné správy, nemocnice, školy atd. Jeho vlastnosti jej předurčují pro náročné aplikace, kde jsou na vlastnosti systému kladeny ty nejvyšší nároky. Řídicí systém animeo KNX / EIB pracuje v otevřeném mezinárdním standardu řídicí sběrnice KNX. Díky tomu může spolupracovat s ostatními systémy budovy, jako např. klimatizace, osvětlemí aj. Vazby a reakce jednotlivých prvků systému nejsou předem dány, na základě požadavků investora (provozovatele budovy) je vytváří systémový inženýr budovy. 26 / 45

27 somfyarchitecture.cz animeo KNX - schéma zapojení 27 / 45

28 doporučené prodejní ceny animeo KNX Popis zboží Objednávací číslo Cena CZK bez DPH , , , , ,00 KNX Master Control Řídící jednotka pro ovládání až 16 zón, která zajišťuje optimální světelné a teplotní podmínky v budově. Meteorologická data získává z připojené Skříně vnějších čidel (OSB) a poskytuje tyto údaje KNX sběrnici. Nastavení a ovládání přes operační software pro Windows, kde lze nastavit řízení zón podle čidel slunce,větru, teploty a deště. Možno řídit zóny podle týdenních a ročních časových programů. naklápění lamel žaluzií podle aktuální výšky slunce nad obzorem. Napájení 24V DC. Montáž na omítku. Rozměry: 182 x 180 x 110 mm, ochrana IP20. KNX Master Control W2 Umožňuje připojení 2 čidel větru, 1 směrovky větru, 1 čidla deště, 1 vnější teploty, 1 DCF přijímače a 8 čidel slunce. KNX Master Control W8 Umožňuje připojení 8 čidel větru, 1 směrovky větru, 1 čidla deště, 1 vnější teploty, 1 DCF přijímače a 8 čidel slunce. KNX meteostanice AS 315N Vnitřní vyhodnocovací meteorologická jednotka pro připojení kombinovaného čidla. Napájení 230V.Rozměry vnitřní jednotky : 140 x 90 x 64 mm. Instalace na DIN lištu. Kombinované čidlo pro AS 315N obsahující 3 sluneční čidla, čidlo větru,deště,vnější teploty a přijímač přesného času. Rozměry čidla : 96 x 77 x 118 mm, krytí IP44. Outside Sensor Box Skříň vnějších čidel je určena pro připojení vnějších čidel, snímajících povětrnostní podmínky k řídicí jednotce KNX master control. Vestavěna elektronika převede naměřené hodnoty do digitální podoby a po systémové komunikační sběrnici je předá do centrální jednotky (Building Controlleru). Pro svoji činnost potřebuje trvalé napájení 24V. Maximální počty připojených čidel: Čidlo slunce: 8 ks, čidlo vítr: 2 ks, směrovka větru: 1 ks, čidlo vnější teploty: 1 ks, dešťové čidlo: 1 ks, přijímač přesného času DCP: 1 ks. Rozměry : 207x255x90mm, krytí IP65 28 / 45

29 doporučené prodejní ceny animeo KNX Popis zboží Objednávací číslo Cena CZK bez DPH KNX Motor Controller 4 AC Řídící jednotka pro 4 pohony 230V/50Hz. Každý pohon může mít svůj lokální ovladač. Motor Controller 4 AC lze použít pro řízení motorových rolet, venkovních žaluzií, markýz, větracích oken i dalších zařízení. 8 volně definovaných binárních vstupů. Možnost dovybavení jednotky rádiovou nebo infra kartou pro dálkové ovládání v rámci místnosti. WM - Montáž na omítku. Rozměry: 255 x 180 x 61 mm ,00 DRM- Montáž na DIN lištu. Rozměry: 210 x 90 x 61 mm , , , ,00 KNX Motor Controller 4 DC WM Řídící jednotka pro 4 pohony 24V. Každý pohon může mít svůj lokální ovladač. Motor Controller 4 DC lze použít pro řízení interiérových screenů a žaluzií a větracích oken. 8 volně definovaných binárních vstupů. Možnost dovybavení jednotky rádiovou nebo infra kartou pro dálkové ovládání v rámci místnosti. Montáž na omítku. Rozměry: 255 x 180 x 61 mm KNX MoCo 4 DC/DC-E WM Řídící jednotka pro 4 pohony 24V se snímačem přesné polohy. Každý pohon může mít svůj lokální ovladač. Motor Controller 4 DC lze použít pro řízení motorových rolet, venkovních žaluzií, markýz, větracích oken i dalších zařízení. 8 volně definovaných binárních vstupů. Možnost dovybavení jednotky rádiovou nebo infra kartou pro dálkové ovládání v rámci místnosti. Montáž na omítku. Rozměry: 255 x 180 x 61 mm KNX RTS přijímač Přijímač radiových povelů rozšiřuje možnosti řídící jednotky Motor Controller. Funkčnost jako RTS karta (ref.č ). Umožňuje volnou parametrizaci až 5 volných radiových vstupů pro ovládání žaluzií, vypínačů, stmívání, posílání hodnot nebo zpomalení běhu rolet. Rozměry : mm 29 / 45

30 doporučené prodejní ceny animeo KNX Popis zboží Objednávací číslo EIB Motor Controller ILT Motor Controller propojující Somfy ILT motor s KNX/EIB sběrnicí. Rozměry: 85 x 45 x 26 mm Cena CZK bez DPH , , , , , , , , ,00 Čidlo vnitřní teploty Čidlo vnitřní teploty ideální pro zimní zahrady. Připojení do KNX meteostanice AS315N.Rozměry 84x50x32mm. Krytí IP20. KNX backbone coupler Umožňuje datové spojení mezi oddělenými KNX/EIB sběrnicemi a také izoluje jednotlivé sběrnice od sebe. Rozměry : 72x90x56mm KNX Power supply Zdroj napětí nezbytný pro KNX/EIB sběrnici. Připojení ke sběrnici zacvknutí na DIN lištu při použití KNX/EIB Data rail nebo připojením čelního konektoru. Rozměry : 126x90x64mm KNX Data rail Nasazený na DIN lištu a spojuje kontakty na zadní straně např. KNX/EIB Power supply nebo RS 232 interface. Délka 216mm. KNX Connector device Připojení KNX/EIB sběrnice k datové liště (KNX/EIB Data rail). KNX-RS232 interface Umožňuje připojení PC kvůli konfiguraci,vizualizaci a logování ke sběrnici KNX/EIB. Využívá RS 232 port u PC. Ke spojení je zapotřebí kabel RS232. Rozměr : 54x90x56mm KNX-USB interface Umožňuje připojení PC kvůli konfiguraci,vizualizaci a logování ke sběrnici KNX/EIB. Využívá USB port u PC. S výrobkem je dodáván i mini USB kabel. Rozměr : 18x90x56mm animeo zdroj DC Zdroj 24 V pro napájení Outside sensor boxu a DC Motor Controllerů. V aplikacích Somfy Concept 25 mohou být jím napájeny až 2 Motor Controllery 4DC (8 motorů). Rozměry : 130x180x61mm, krytí IP20, pro monáž na zeď nebo na DIN lištu.proudová zátěž 2,5A nepřetržitě, 4,5A zátěž 50%:3 minuty zapnuto, 3 minuty vypnuto. 30 / 45

31 Z somfyarchitecture.cz animeo LON animeo LON Animeo LonWorks slouží pro vnitřní a vnější protisluneční ochranu a ventilační okna. LonWorks je kompatibilní se všemi ostatními LonMark produkty, t.z. s osvětlením a se systémem vytápění a klimatizace. Nabízí maximální flexibilitu. Jako komunikační protokol je použit LONTALK. Řídicí systém animeo LON LON řešení nabízí za příznivou cenu maximální komfort a funkčnost. V porovnání s Animeo KNX/EIB řešením, které vyžaduje centrální řízení pro automatické funkce, v LON systému není centrální řízení zapotřebí - je integrováno do každého Motor Controlleru. Motor Controller je naprogramován tak, aby reagoval na signály od fyzických čidel přenesených po sběrnici. Čidla vysílají svá data do sběrnice a aktor reaguje odpovídající funkcí. 31 / 45

32 Z somfyarchitecture.cz animeo LON - příklad řešení Tento příklad řešení si klade za cíl vytvořit pro "rozsáhlý" projekt sofistikovaný a flexibilní systém. V budově má být velké množství různých koncových výrobků (např. žaluzie, rolety, markýzy, ventilační okna). Byl dán požadavek na maximální energetické úspory za použití detektoru pohybu. Na jedné fasádě se nachází více koncových výrobků. Požaduje se otevřená komunikace se systémem HVAC animeo LON Automatické funkce : 1. Zabezpečení proti poškození větrem 2. Zabezpečení proti dešti 3. Sluneční automatika 4. Pokud dojde k přenastavení žaluzie nebo okna lokálním tlačítkem, bude sluneční automatika deaktivována do oběda nebo do večera 5. V létě lze omezit naklopení lamel žaluzií např. na 45 tak, aby nebyl systém chlazení přetížen 6. Pohybová čidla slouží k přepínání mezi energeticky úsporným režimem a komfortním režimem. Pohybové detektory jsou integrovány do sběrnice použitím universální binárních vstupů na motor controlleru. 32 / 45

33 doporučené prodejní ceny animeo LON Popis zboží Objednávací číslo Cena CZK bez DPH LON Motor Controller 4AC Řídící jednotka pro 4 pohony 230V/50Hz. Každý pohon může mít svůj lokální ovladač. Motor Controller 4 AC lze použít pro řízení motorových rolet, venkovních žaluzií, markýz a větracích oken. Možnost dovybavení jednotky rádiovou nebo infra kartou pro dálkové ovládání v rámci místnosti.8 volně definovaných binárních vstupů. Montáž na omítku. Rozměry: 255 x 180 x 61 mm WM- Montáž na omítku. Rozměry: 255 x 180 x 61 mm ,00 DRM - Montáž na DIN lištu do rozvaděče. Rozměry: 210 x 90 x 61 mm (12 TE modulů) , ,00 WM- Montáž na omítku. Rozměry: 255 x 180 x 61 mm ,00 DRM - Montáž na DIN lištu do rozvaděče. Rozměry: 210 x 90 x 61 mm (12 TE modulů) , , ,00 LON Motor Controller 4 DC WM Řídící jednotka pro 4 pohony 24V. Každý pohon může mít svůj lokální ovladač. Motor Controller 4 DC lze použít pro řízení interiérových screenů a žaluzií a větracích oken. 8 volně definovaných binárních vstupů. Možnost dovybavení jednotky rádiovou nebo infra kartou pro dálkové ovládání v rámci místnosti. Externí zdroj 24V nutný. Montáž na omítku. Rozměry: 255 x 180 x 61 mm LON MoCo 4 DC/DC-E Řídící jednotka pro 4 pohony 24V se snímačem přesné polohy. Každý pohon může mít svůj lokální ovladač. Motor Controller 4 DC lze použít pro řízení motorových rolet, venkovních žaluzií, markýz, větracích oken i dalších zařízení. 8 volně definovaných binárních vstupů. Možnost dovybavení jednotky rádiovou nebo infra kartou pro dálkové ovládání v rámci místnosti. animeo LON radio adaptér Box Služí pro připojení standardní RTS karty (ref.č ) k LON Motor Controlleru. RTS karta se zapojí do tohoto boxu, který je opatřen 50cm dlouhým kabelem s konektorem, který se připojí do LON Motor Controlleru. Rozměry: 110x110x40mm LON Motor Controller BIU-2ILT pro AC-E motory Motor Controller pro připojení 2 individuálně nastavitelných Somfy ILT plug-in motorů do sběrnice LON. Motor Controller lze použít pro řízení motorových rolet, markýz a rolovacích vrat. Rozměry: 120 x 135 x 47 mm 33 / 45

34 doporučené prodejní ceny animeo LON - čidla Popis zboží Objednávací číslo Cena CZK bez DPH animeo stožár pro čidla Pozinkovaný stožár pro uchycení venkovních čidel na ploché střeše. Výška 3,5m, základna pro zatížení betonovými dlaždicemi. Bez čidel a OSB , , , , , , , , ,00 Čidlo vnější teploty Čidlo vnější teploty pro připojení k jednotce Outside sensor box nebo k řídící jednotce animeo Solo. Rozměry: výška 150mm, průměr 115mm, krytí IP65 Větrné čidlo nevyhřívané Větrné čidlo pro připojení k jednotce Outside sensor box nebo Outside sensor box extension. Pro instalaci na držák o max. průměru 48 mm. Větrné čidlo vyhřívané Vyhřívané větrné čidlo pro připojení k jednotce Outside sensor box nebo Outside sensor box extension. Pro instalaci na držák o max. průměru 48 mm. Směrovka větru Směrovka větru pro připojení k jednotce Outside sensor box. Pro instalaci na držák o max. průměru 48 mm. Dešťové čidlo Ondeis 230V AC Napájení 230V, integrované vyhřívání Rozměry: 115 x 100 x 85 mm Krytí: IP44, pro připojení k jednotce Outside sensor box. Napájení 230V. Dešťové čidlo Ondeis 24V DC Vyhřívané dešťové čidlo pro připojení k jednotce Outside sensor box. Napájení 24V, integrované vyhřívání Rozměry: 115 x 100 x 85 mm Krytí: IP44 Sluneční čidlo Sluneční čidlo pro připojení k jednotce Outside sensor box nebo Outside sensor box extension. Včetně připevňovací sady. Rozměry: 34 x 88 x 47 mm Snímaný úhel osvitu: 150 DCF přijímač Přijímač přesného času pro připojení k jednotce Outside sensor box pomocí konektoru. 34 / 45

35 doporučené prodejní ceny animeo LON - příslušenství Popis zboží Objednávací číslo Cena CZK bez DPH animeo zdroj DC Zdroj 24 V pro napájení DC Motor Controllerů. V aplikacích Somfy Concept 25 mohou být jím napájeny až 2 Motor Controllery 4DC (8 motorů). Rozměry : 130x180x61mm, krytí IP20, pro monáž na zeď nebo na DIN lištu.proudová zátěž 2,5A nepřetržitě, 4,5A zátěž 50%:3 minuty zapnuto, 3 minuty vypnuto , , , , , , ,00 Outside Sensor Box Skříň vnějších čidel je určena pro připojení vnějších čidel, snímajících povětrnostní podmínky. Slouží jako interface mezi čidly a animeo LON Sensor interface. Vestavěna elektronika převede naměřené hodnoty do digitální podoby a odešle je do animeo LON Sensor interface. Pro svoji činnost potřebuje trvalé napájení 24V. Maximální počty připojených čidel: Čidlo slunce: 8 ks, čidlo vítr: 2 ks, směrovka větru: 1 ks, čidlo vnější teploty: 1 ks, dešťové čidlo: 1 ks, přijímač přesného času DCP: 1 ks. Rozměry : 207x255x90mm, krytí IP65 animeo LON sensor Interface Rozhranní pro připojení Outside Sensor Boxu pro přenos hodnot z jednotlivých čidel do LON sběrnice. Dále disponuje 3 univerzálními vstupy pro připojení dalších čidel. Pro každý vstup může být zvolena jedna z těchto aplikací : 0-10V, 4-20mA nebo NTC.Rozměry : 90x180x45mm, napájení 24V DC. Určeno k montáži na zeď. LON dotykový displej Velmi flexibilní grafické rozhranní s širokou paletou funkcí. Rozlišení 320x240px, obrazovka 5,7",256barev. Kompatibilní s CEA-709,CEA-852 a EN Napájení 24V. Rozměry : 210x165x60mm Volně programovatelný LON modul Volně programovatelný server pro automatizaci budov (CEA-709). Kompatibilní s CEA-709,CEA-852 a EN Napájení : 12-35V DC nebo 12-24V AC/50Hz. Pro instalaci na DIN lištu. Rozměry : 105x86x60 mm. Brána LON-BACnet Brána pro převod telegramů mezi LON a BACnet sběrnicemi. Napájení : 12-35V DC nebo 12-24V AC/50Hz. Pro instalaci na DIN lištu. Rozměry : 105x86x60mm. animeo LON - OPC server Certifikovaný OPC server.založen na LNS TE. LNS server není zahrnut. 35 / 45

36 Z somfyarchitecture.cz animeo LON - Design Suite Konfigurace protisluneční ochrany v budovách může být v LonWorks rychlejší a snažší při použití nového softwaru animeo Design Suite. Software je založen na nástroji NLFacilities a poskytuje uživateli 10 funkčních modelů, které pokrývají až 80% všech funkcí protisluneční ochrany. Na vyžádání může Somfy poskytnout model vytvořený na míru pro specifické požadavky budovy. Jedním z důležitých benefitů animeo Design Suite programu jsou funkce kopírování, které umožňují snadno převést naprogramované funkce protisluneční ochrany z jedné místnosti do druhé. Tento postup vede ke značným úsporám času v případě, že se jedná o rozsáhlý projekt s velkým počtem místností. Další předností softwaru je minimalizace chyb během integrace prvků do projektu, protože nepracujete s proměnnými a parametry, nýbrž s funkcemi. Jakékoliv následné změny nastavení již naprogramované protisluneční ochrany lze provést velmi snadno. Pokud bude změna provedena v šabloně projektu, pak může být převedena též na celou budovu s pomocí kliknutí myši. Zmíněných 10 standardních modelů, s kterými pracuje tento software a které pokrývají přibližně 80% všech požadavků budov na protisluneční ochranu, zahrnují např. místnosti s nebo bez lokálního ovládání, s nebo bez pohybového sensoru, skupinové operace s nebo bez funkce zámku (např. pro čištění fasády) a funkce povětrnostních čidel s automatickým sledováním slunce. Zbylých 20% případů zahrnují projekty se specifickými požadavky.pro tento účel Somfy nabízí speciální servis programování. Software je poté přizpůsoben speciálním požadavkům budovy. Nástroj pro commissioning je založen na LNS Turbo databázi a je 100% kompatibilní s LonMark. Toto přináší maximální flexibilitu při implementování funkcí protisluneční ochrany do projektu. 36 / 45

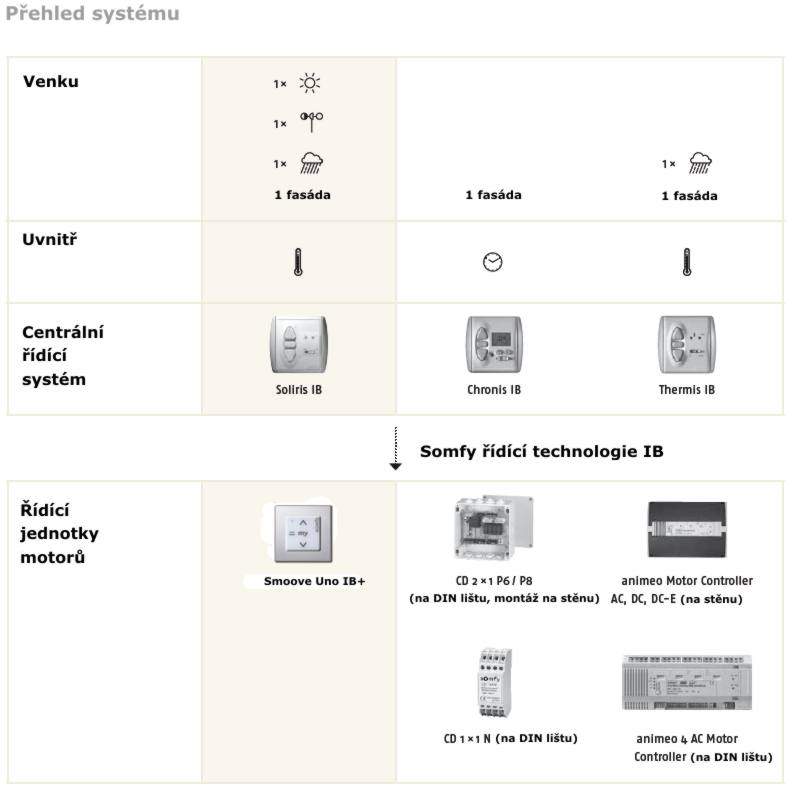

37 Z somfyarchitecture.cz Inteo IB Řídící jednotky Inteo IB mohou být osazeny do podomítkových instalačních krabic. Systém IB pracuje s 3-drátovou sběrnicí s bezpečným nízkým napětím (doporučený kabel J-Y(St)Y 2x2x0,8 mm). Vhodné pro rodinné domy malé budovy. DRMMontážřešení na DINzejména lištu. Rozměry: 210 x 90 x 61amm ## 37 / 45

38 Z somfyarchitecture.cz Inteo IB Výhody systému : - jednoduchá a rychlá montáž DRM- Montáž na DIN lištu. Rozměry: 210 x 90 x 61 mm - úspora místa : řídící jednotka a tlačítko sloučené do jednoho zařízení, lze jej namontovat do instalační krabice - shoda designu s ostatními výrobci vypínačů (krytky a rámečky od ABB Alpha Nea, ABB Tango, Jung CD 500) ## Prvky systému : - LED kontrola informuje lokálního uživatele o existenci centrálního povelu ( např. od větru) - viz 2 - centrální povely bez priority (např. od slunce) mohou být na lokální úrovni povoleny nebo zakázány pomocí integrovaného přepínače (viz 3) - lokální povel bude vykonán i v případě, že centrální povel bez priority (např. od slunce) bude opačný - místně programovatelná mezipoloha pro optimální komfort - kompatibilita s řídícími jednotkami animeo Building Controllerem nebo řídícími jednotkami Inteo IB jako např. Chronis (ovládání podle času), Soliris (ovládání podle slunce, větru a deště) nebo Thermis (ovládání podle teploty). - integrovány tlačítka pro lokální ovládání (viz 1) - snadná a rychlá montáž, přičemž řídící jednotka ovladače může zůstat neosazená v průběhu výstavby 38 / 45

39 doporučené prodejní ceny Inteo IB Popis zboží Objednávací číslo Cena CZK bez DPH Soliris IB Soliris IB - automatika pro řízení na základě čidel slunce a větru. Lze též připojit čidlo deště a prostorový termostat. Jednotka může ovládat různé řídící jednotky pohonů, např. Centralis UNO IB. Sluneční automatiku lze snadno vypnout. Sada obsahuje čidlo slunce/vítr, vypínač s integrovanou elektronikou, včetně krytky a rámečku. Rozměry řídící jednotky : 80x80x50mm, napájení 230V, krytí IP40. Soliris IB vč.sensoru a Inteo krytky a rámečku , , , , , , , ,00 Eolis sensor WT Větrné čidlo bez integrovaného slunečního čidla. Rozměry: 160x236x40mm, krytí IP33. Doporučená kabeláž 2x2x0,8 mm. Větrné čidlo vyhřívané Vyhřívané větrné čidlo. Pro instalaci na držák o max. průměru 48 mm. Výška 190mm, pr. 240mm. Krytí IP65. Doporučená kabeláž 5x1,5mm. Zdroj pro vyhřívané čidlo větru Rozměry : 122x66x70 mm, krytí IP20. Doporučená kabeláž 3x1,5mm. Sluneční čidlo Sluneční čidlo pro připojení k jednotce Outside sensor box nebo Outside sensor box extension. Včetně připevňovací sady. Rozměry: 34 x 88 x 47 mm Snímaný úhel osvitu: 150 Dešťové čidlo Ondeis 230V AC Napájení 230V, integrované vyhřívání Rozměry: 115 x 100 x 85 mm Krytí: IP44, pro připojení k jednotce Outside sensor box. Napájení 230V. Prostorový termostat Prostorový termostat pro kontrolu vnitřní teploty. Rozměry : 75x75x25 mm. Krytí IP20. Doporučená kabeláž : 2x2x0,8mm IB/IB+ Repeater Obvod pro zesílení signálu sběrnice IB/IB+ s délkou kabelu větší než 1000m. Rozměry: mm, krytí IP54, napájení 230V. 39 / 45

40 doporučené prodejní ceny Inteo IB Popis zboží Objednávací číslo Cena CZK bez DPH ,00 Chronis IB Comfort L řídící jednotka pro ovládání na základě časového programu a intenzity dopadajícího slunečního záření. Jednotka může ovládat různé řídící jednotky pohonů, např. Centralis UNO IB. Čtyři časy pro jeden den (2xnahoru, 2xdolů). Cosmic program-běh na základě znalosti východu a západu slunce během celého roku. Rozměry : 80x80x50mm, krytí IP40, napájení 230V. S krytkou a rámečkem Inteo, bez slunečního čidla Čidlo oslunění pro Chronis IB čidlo intenzity oslunění zapojitelné do předního konektoru řídící jednotky Chronis IB L comfort. čidlo s délkou kabelu 1m čidlo s délkou kabelu 2m čidlo s délkou kabelu 4m čidlo s délkou kabelu 7m ,00 841,00 885,00 956, , , , ,00 Thermis IB řídící jednotka pro ovládání ventilačních oken na základě vnitřní teploty. Jednotka může ovládat různé řídící jednotky pohonů, např. Centralis UNO IB. Obsahuje bezpotenciální vstup pro napojení zařízení ZOKT. Lze připojit čidlo deště. Rozměry : 80x80x50mm, krytí IP40, napájení 230V. Thermis IB s teplotním čidlem, bez krytky a rámečku Krabička pro čidlo vnitřní teploty Plastová krabička pro osazení čidla vnitřní teploty. Rozměry : 75x75x25 mm. Krytí IP20. Výhybka BDX 12 pro 6 skupin Adaptér na DIN-lištu Určeno pro instalaci obvodů CD 1 x 1 P6, CD 2 x 1 P6, CD 1 x 4 P6, IB+MoCo 1AC nebo IB+MoCo 2AC na 35mm DIN lištu. 40 / 45

41 doporučené prodejní ceny Inteo IB Popis zboží Objednávací číslo Cena CZK bez DPH Centralis UNO IB Řídící jednotka s integrovaným tlačítkem pro ovládání jednoho nebo skupiny motorů 230V (skupinové ovládání vyžaduje přídavné zařízení). Rozměry : 80x80x50mm, krytí IP40, napájení 230V. Centralis UNO IB pro rolety a screeny. Včetně Inteo krytky a rámečku ,00 Centralis UNO IB VB pro žaluzie. Včetně Inteo krytky a rámečku ,00 Centralis DC IB pro vnitřní rolety a screeny. Bez krytky a rámečku ,00 Centralis DC IB VB pro interiérové žaluzie. Bez krytky a rámečku , ,00 do podomítkové krabice, rozměry 50x52x22 mm ,00 montáž na zeď, rozměry 75x75x37 mm, krytí IP ,00 Centralis DC IB Řídící jednotka s integrovaným tlačítkem pro ovládání jednoho nebo malé skupiny motorů 24V DC. Určeno pro interiérové rolety, žaluzie a ventilační okna. Nutný přídavný zdroj 24V DC. Rozměry : 80x80x50mm, krytí IP40, napájení 230V. animeo zdroj DC Zdroj 24 V pro napájení Centralis DC IB. Pokud budou použity motory ze série Concept 25, může být jedním zdrojem napájeno 6-10 řídících jednotek Centralis DC IB. Rozměry : 130x180x61mm, krytí IP20, pro monáž na zeď nebo na DIN lištu.proudová zátěž 2,5A nepřetržitě, 4,5A zátěž 50%:3 minuty zapnuto, 3 minuty vypnuto. Skupinové řízení TR2 Umožňuje ovládání dvou pohonů jedním ovladačem. Napájení 230V, výstup max 3,15A na jeden výstup. 41 / 45

42 doporučené prodejní ceny Inteo IB Popis zboží Objednávací číslo Cena CZK bez DPH CD 1x1 ovladač pohonu pro rolety, markýzy a žaluzie, ovládá jeden pohon jedním lokálním ovladačem,připojení na centrální řídící sběrnici, rozměry (š x v x h ) = 67 x 107 x 22 mm, napájení 230V, na výstupu max 3,15A CD 1x1 P8 v instalační krabici, rozměry 67x107x22 mm, montáž na zeď , , ,00 CD 2x1 P8 v instalační krabici, rozměry 165x160x60 mm, montáž na zeď ,00 CD 2x1 P6 tištěný spoj, osazení na DIN adaptér ,00 CD 1x4 P8 v instalační krabici, rozměry 165x160x60 mm, montáž na zeď ,00 CD 1x4 P6 tištěný spoj, osazení na DIN adaptér , , , ,00 CD 1x1 P6 tištěný spoj, osazení na DIN adaptér, rozměry 36x90x60 mm CD 1x1 N k osazení na DIN lištu, rozměry (š x v x h )= 36 x 90 x 64 mm. CD 2x1 ovladač pohonů pro rolety, markýzy a žaluzie, ovládá až 2 pohony až 2 lokálními ovladači,připojení na centrální řídící sběrnici, rozměry (š x v x h ) = 165 x 160 x 60 mm, IP54, napájení 230V, max 3,15A na výstup CD 1x4 ovladač pohonů pro rolety, markýzy a žaluzie, ovládá až 4 pohony až jedním lokálním ovladačem,připojení na centrální řídící sběrnici, rozměry (š x v x h ) = 165 x 160 x 60 mm, IP54, napájení 230V, na výstupu max 3,15A Centralis IB Manuální ovládání několika pohonů přes IB+ sběrnici nebo s použitím řídící jednotky pohonů. Komfortní centrální nebo skupinové řízení. Ovládání přes povely nahoru, dolů a stop možné. Rozměry 80x80x30mm, krytí IP30. Doporučená kabeláž 2x2x0,8mm. bez krytky a rámečku Centralis Comfort Pro lokální ovládání a naučení a vyvolání mezipoloh.umožnuje vypínat sluneční automatiku u řídících jednotek CD 1x1,CD 2x1 a CD 1x4. Rozměry 80x80x30mm, krytí IP30. Doporučená kabeláž 2x2x0,8mm. včetně Inteo krytky a rámečku bez krytky a rámečku 42 / 45
