Montážní návod COMAX TAŠKA

Transkript

1 Montážní návod COMAX TAŠKA Materiál: AlMn0,5Mg0,5 STŘECHY COMAX Velvary Malostranská Velvary Tel.: Str. 1 STŘECHY COMAX, Malovarská 796, Velvary 420

2 Obsah Základní informace o výrobku... 3 Funkce... 3 Použití... 3 Elementy střešního systému... 3 Druhy profilů... 3 COMAX TAŠKA modul Technické parametry... 3 Povrchová úprava... 4 Standartní barevné odstíny střešní krytiny COMAX... 5 Montážní návod COMAX TAŠKA... 5 KLADEČSKÝ PLÁN Hlavní zásady pro vyhotovení kladečského plánu: ZABEZPEČENÍ DOSTATEČNÉHO ODVĚTRÁVÁNÍ STŘEŠNÍHO PLÁŠTĚ NĚKTERÉ DETAILY ODVĚTRÁVÁNÍ U OKAPU A U HŘEBENE MONTÁŽ KRYTINY... 7 Kotvení... 8 Způsob kotvení KLEMPÍŘSKÉ DOPLŇKY NĚKTERÉ DETAILY VYUŽITÍ KLEMPÍŘKÝCH DOPLŇKŮ NĚKTERÉ ZE ZPŮSOBŮ ŘEŠENÍ ZMĚNY SKLONU STŘECHY ZÁSADY PŘI MONTÁŽI STŘEŠNÍ KRYTINY COMAX TAŠKA Závěrečná upozornění Str. 2 STŘECHY COMAX, Malovarská 796, Velvary 420

3 Základní informace o výrobku Funkce Univerzální lehká střešní krytina pro konstrukci střech. Použití Stavba obchodních, průmyslových, hospodářských, výrobních, logistických a zemědělských objektů. Rekonstrukce hal, stavba přístřešků a pergol. Elementy střešního systému - Systém bezpečnostních prvků na střeše - Systém odvětrávání střechy - Systém odvodu vody ze střechy - Klempířské výrobky Druhy profilů COMAX TAŠKA modul 350 Technické parametry - Střešní krytina COMAX TAŠKA je vyráběna z hliníkového plechu následně upraveného organickými povrchy podle normy ČSN 1396 Hliník a slitiny hliníku-svitky povlakovaných plechů a pásů pro všeobecné použití. - Střešní krytina je vyráběna v souladu s normou ČSN EN Samonosné plechové výrobky pro střešní krytiny a vnější a vnitřní obklady Specifikace výrobku a požadavky a ČSN EN 508- Str. 3 STŘECHY COMAX, Malovarská 796, Velvary 420

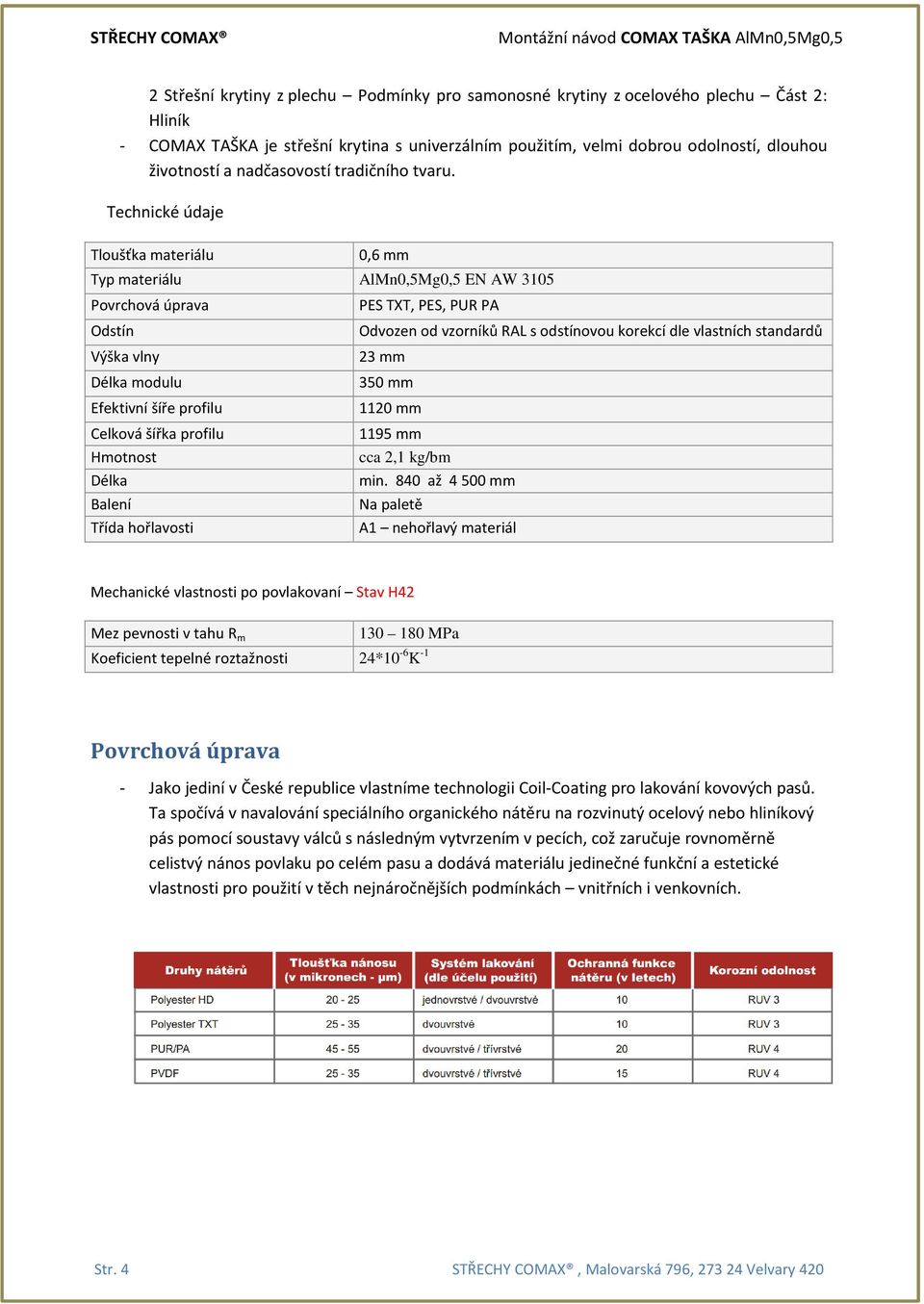

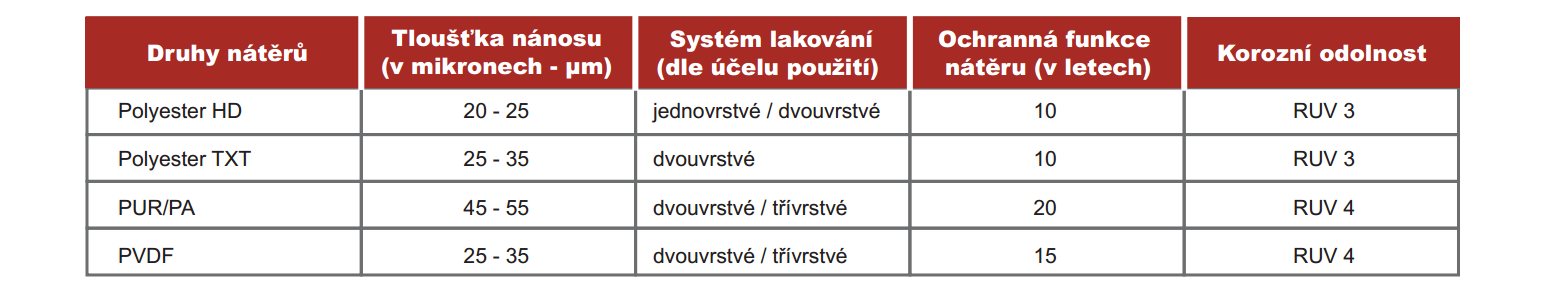

4 2 Střešní krytiny z plechu Podmínky pro samonosné krytiny z ocelového plechu Část 2: Hliník - COMAX TAŠKA je střešní krytina s univerzálním použitím, velmi dobrou odolností, dlouhou životností a nadčasovostí tradičního tvaru. Technické údaje Tloušťka materiálu 0,6 mm Typ materiálu AlMn0,5Mg0,5 EN AW 3105 Povrchová úprava PES TXT, PES, PUR PA Odstín Odvozen od vzorníků RAL s odstínovou korekcí dle vlastních standardů Výška vlny 23 mm Délka modulu 350 mm Efektivní šíře profilu 1120 mm Celková šířka profilu 1195 mm Hmotnost cca 2,1 kg/bm Délka min. 840 až 4500 mm Balení Na paletě Třída hořlavosti A1 nehořlavý materiál Mechanické vlastnosti po povlakovaní Stav H42 Mez pevnosti v tahu R m MPa Koeficient tepelné roztažnosti 24*10-6 K -1 Povrchová úprava - Jako jediní v České republice vlastníme technologii Coil-Coating pro lakování kovových pasů. Ta spočívá v navalování speciálního organického nátěru na rozvinutý ocelový nebo hliníkový pás pomocí soustavy válců s následným vytvrzením v pecích, což zaručuje rovnoměrně celistvý nános povlaku po celém pasu a dodává materiálu jedinečné funkční a estetické vlastnosti pro použití v těch nejnáročnějších podmínkách vnitřních i venkovních. Str. 4 STŘECHY COMAX, Malovarská 796, Velvary 420

5 Standardní barevné odstíny střešní krytiny COMAX Montážní návod COMAX TAŠKA KLADEČSKÝ PLÁN Střešní krytina COMAX TAŠKA je vyráběna v délkách dle délkové specifikace zadavatele, a to tak, aby odpad byl co nejmenší. Podkladem pro vyhotovení kladečského plánu je projektová dokumentace střechy, včetně pohledů, poskytnutá zadavatelem. Správnost kladečského plánu je tedy dána správností projektové dokumentace střechy poskytnuté zadavatelem. V projektové dokumentaci musí být uvedeny následující základní rozměry: Délka krokve od vrcholu po spodní okraj střechy Délka střechy u okapu Délka hřebene V případě valbových střech délka nároží Vzdálenost, výška a šířka vikýřů V projektu musí být uvedeny a zaměřeny veškeré prostupy (např. vikýře, střešní okna, výlezy, komíny atd.) 1. HLAVNÍ ZÁSADY PRO VYHOTOVENÍ KLADEČSKÉHO PLÁNU a) nejdříve uděláme ve zvoleném měřítku např. 1:100 nákres jednotlivých ploch s umístěním prostupů. Plochy se rozdělí na pásy rovnoběžné se sklonem střechy v skladebné šířce COMAX TAŠKA (1120mm). b) vzhledem k tomu, že nedoporučujeme objednávat pásy krytiny COMAX taška delší než 6000mm (z důvodů obtížné manipulace, nebezpečí příčného zborcení, atd.) tam, kde je délka krovů delší než 6000mm, je zapotřebí počítat se dvěma čí více pásy s potřebou příčného spoje krytiny. Spoj musí být proveden v místě příčného zámku s přesahem cca 200mm viz obr. č.1. Str. 5 STŘECHY COMAX, Malovarská 796, Velvary 420

6 obr. č. 1 c) délka pásů krytiny, kde budou šikmé střihy (např. úžlabí, valba, atd.), se zaokrouhluje směrem na horu na délku ideálního dílu (tj. aby byl zachován spoj v příčném průlisu a aby se minimalizoval odpad). 2. ZABEZPEČENÍ DOSTATEČNÉHO ODVĚTRÁVÁNÍ STŘEŠNÍHO PLÁŠTĚ Při použití střešního systému COMAX TAŠKA nad vyhřívaným prostorem interiéru s tepelně-izolační vrstvou je ve složení střešního pláště vždy nutné jeho řádné odvětrání. Správné odvětrání střešního pláště je u každého projektu individuální, a proto jeho řešení musí být řešeno projekčně. Příklad č. 1) Zateplený střešní plášť se dvěma odvětranými vzduchovými mezerami (Obr.č.2): Tloušťka tepelné izolace je menší než výška krokve. Na krokve se klade paropropustná fólie, která se fixuje pod kontralatě ke krokvím. Na kontralatě se upevní latě a na ty střešní krytina. K odvodu vzduchu, spolu s vlhkostí tedy dochází mezi tepelnou izolací a fólií, a mezi fólií a střešní krytinou. obr. č. 2 Tloušťka tepelné izolace je stejná jako výška krokve. Na tepelnou izolaci se ukládá kontaktní fólie, která se fixuje pod kontralatě ke krokvím. Na kontralatě se upevní latě a na ty střešní krytina. K odvodu vzduchu spolu s vlhkostí tedy dochází mezi fólií a střešní krytinou. obr. č NĚKTERÉ DETAILY ODVĚTRÁVÁNÍ U OKAPU A U HŘEBENE Klíčovou zásadou při odvětrávání u okapu je potřeba zajistit odvod vody z fólie (která vzniká kondenzací na rubu střešního pláště nebo prostupem z interiéru např. půdní vestavby atd.). Toho docílíme tím, že pod fólii upevníme okapový plech. Odvod vody z lícové strany střešní krytiny zajistíme buď okapovým plechem, který má přesah do okapového žlabu cca 8 cm, anebo prodloužením ukončení střešní krytiny se stejným přesahem do okapového žlabu tj. 8 cm. Viz obrázky níže. Str. 6 STŘECHY COMAX, Malovarská 796, Velvary 420

7 obr. č. 4 a 5 Chceme-li docílit potřebného odvětrání u hřebene, pak u hřebene zanecháme mezi krytinami mezeru cca 10cm, fólii nedotáhneme až k hřebeni, ale ponecháme cca 5cm nedotaženou. Mezi krytinu a hřeben umístíme SUPERROL (resp. profilovaný těsnící pás). Vlhkost je tak odváděna přirozeným prouděním vzduchu mezi krytinou a hřebenem. Viz obrázek č MONTÁŽ KRYTINY obr. č. 6 Základem správné montáže je laťování, které je shodné s modulem tašky, která se na dřevěný rošt klade. Modul 350mm se bude kotvit na laťování s roztečí 350mm. Výjimkou je vzdálenost mezi první a druhou latí. Tato vzdálenost se určí podle způsobu kotvení (př. první lať buď ve spodní části průlisu a proto rozteč mezi první a druhou latí bude 400mm, anebo v horní části průlisu a rozteč mezi první a druhou latí bude 350mm /v tomto druhém případě bude lať postavena na kant nebo se dají dvě latě na sebe). Viz obrázky č. 4 a 5. S montáží střešní krytiny se začíná u okapu ve směru zprava do leva. Důležité je neustále hlídat kolmost střešní krytiny, což umožní níže uvedený doporučující postup. První kus pásu pokládáme vždy od okapu tak, aby jeho spodní hrana byla rovnoběžná s okapem (resp. s první latí). Takto usazený pás střešní krytiny ukotvíme několika šrouby. Druhý pás přiložíme vedle prvního tak, aby se v podélném spoji vytvořil tzv. podélný zámek a spodní hrany tvořily rovnou linii. Pokud je krytina po celé výšce střechy z jednoho pásu, tak postupujeme stejně. Je-li zapotřebí příčného spoje, je-li tedy krytina na výšku složená ze dvou či více pásů, pak třetí pás usadíme nad první, čtvrtý vedle druhého, abychom si udržovali kolmost střešní krytiny. To znamená, že první řadu pásu u okapu vždy obr. č. 7 Str. 7 STŘECHY COMAX, Malovarská 796, Velvary 420

8 usazujeme v prvním pořadí. Viz obrázek č.7. Kotvení krytiny Pro ukotvení taškové střešní krytiny COMAX používáme tři typy samovrtných šroubů. Šrouby se musí kotvit (utahovat) tak, aby se nevytlačila těsnící podložka EPDM, která šroub utěsňuje. Na spoje plech/plech se používají šrouby 4,8x20mm (podélné spoje, závětrné lišty, hřebenáče). Na kotvení střešní krytiny COMAX taška do latí se používají šrouby 4,8x35mm. Způsob kotvení První modul tašky u okapu kotvíme ve vodorovném směru do každé tašky ve spodní části průlisu a v každé vlně rovněž ve spodní části. V druhé řadě modulu tašky kotvíme vodorovně do každé druhé tašky. Třetí řadu tašky vynecháme. Dále kotvíme do čtvrté řady tašky do každé druhé vlny a to tak, aby šrouby vytvářeli šachovnicový efekt. Do každé tašky rovněž kotvíme u hřebene, u závětrné lišty, u atiky a všude tam, kde je potřeba vyšší zpevnění. Průměrný počet šroubů je cca 9ks/m². 5. KLEMPÍŘSKÉ DOPLŇKY Klempířské doplňky jsou v nabídce ke střešní krytině COMAX TAŠKA ve stejných odstínech. Závětrná lišta: doporučené přeložení 100 mm Úžlabí: doporučené přeložení 200 mm Hřebenáče: kotvení každá druhá vlna v horní části Ke střešní krytině COMAX TAŠKA dodáváme veškeré klempířské a střešní doplňky. Str. 8 STŘECHY COMAX, Malovarská 796, Velvary 420

9 6. NĚKTERÉ DETAILY VYUŽITÍ KLEMPÍŘKÝCH DOPLŇKŮ 7. NĚKTERÉ ZE ZPŮSOBŮ ŘEŠENÍ ZMĚNY SKLONU STŘECHY obr. č. 10 Str. 9 STŘECHY COMAX, Malovarská 796, Velvary 420

10 8. ZÁSADY PŘI MONTÁŽI STŘEŠNÍ KRYTINY COMAX TAŠKA Pro účely dělení střešní krytiny COMAX taška se může použít např.: prostřihové nůžky, okružní pila s kotoučem na řezání ocelového plechu, nebo vibrační nůž. NESMÍ SE POUŽÍVAT ÚHLOVÁ BRUSKA, NEBO JAKÉKOLIV JINÉ NÁŘADÍ, KTERÉ K DĚLENÍ VYUŽÍVÁ ŘEZNÝ KOTOUČ!!! Po dělení krytiny je nezbytné místo řezu zbavit kovových pilin měkkým kartáčem, a ošetřit správkovým lakem. Po krytině je možné chodit jen v botách s měkkou podrážkou a jen v místech spodní části vlny podložených latěmi. Střešní krytinu COMAX taška je možné klást do minimálního sklonu střechy 8-14 za předpokladu, že není zapotřebí příčných spojů. Doporučujeme, aby u každé střechy, která má sklon nižší než 15, byly použity samolepící těsnící pásky do příčných i podélných spojů. Závěrečná upozornění - Dbejte na čistotu střešních tabulí při montáži, případné spony z vrtání a stříhání ihned z krytiny důkladně odstranit, aby nedošlo k poškrábání. - Poškozená místa montáží odmastěte a pouze lokálně zabarvěte správkovou barvou - Minimalizujte pohyb po již položené střešní krytině, pokud je to nutné, tak našlapujte na podložené části krytiny (na latě). - Při manipulaci pozor na ostré hrany a rohy, užívejte ochranné pomůcky. - Nemontujte krytinu za deště a silného větru. Děkujeme vám za zakoupení naší střešní krytiny, veškeré dotazy Vám rádi zodpovíme - telefonický kontakt na naše prodejce najdete na adrese: Str STŘECHY COMAX, Malovarská 796, Velvary
