1 Střední odborné učiliště Domažlice, škola Stod, Plzeňská 322, Stod Registrační číslo projektu : Číslo DUM : CZ.1.07./1.5.00/ VY_32_INOVACE_04.09 Tématická oblast : Inovace a zkvalitnění výuky prostřednictvím ICT Téma : Autor : Využití periferií mobilních informačních technologií v oblasti měření základních elektrických veličin. Jiří Suchý Datum vytvoření : 04/2013 Anotace : Vzdělávací materiály vychází z potřeby inovovat školní vzdělávací program učebního oboru Mechanik informačních a bezpečnostních systémů a flexibilně implementuje současné trendy a vývoj mobilních informačních technologií Metodický pokyn: Materiál používá učitel při výkladu pro větší názornost a atraktivnost výuky a zároveň jej mohou využívat žáci pro domácí přípravu na výuku.
2 USB Interface Card K8055N USB experimentální deska firmy Velleman Deska je dostupná jako kit Velleman K8055N Firma nabízí desku i jako hotové zařízení pod názvem Velleman VM110N Stavebnice tohoto interface má 5 digitálních vstupů, 8 digitálních výstupů, 2 analogové vstupy a 2 analogové výstupy s 8-bitovým rozlišením. Počet vstupů a výstupů může být rozšířen připojením více karet (max.4) k PC.
3 Všechny komunikační rutiny jsou obsaženy v DLL knihovně. Můžete si napsat vlastní software pro Windows (XP, Vista, Windows7) v Delphi, Visual Basic, C++ Builder a pod. Diagnostický/testovací sofrware umožňuje : - test jednotlivých vstupů/výstupů - všechno vypnout/ zapnout - funkce čítače na vstupu 1 a 2 (max.20khz) - nastavení analogového výstupu posuvníkem - indikace analogového vstupu - bargraf - Minimální systémové požadavky : Procesor 1 GHz or faster 32-bit (x86) or 64- bit (x64), USB1.0 nebo vyšší, Windows XP nebo vyšší.
4 Specifikace: - 5 digitalních vstupů (0= zem, 1= nezapojen) (na DPS jsou testovací tlačítka) - 2 analogové vstupy s možností nastavení útlumu nebo zesílení. - 8 digitálních výstupů s otevřeným kolektorem (max. 50V/100mA) (LED indikace) - 2 analogové výstupy 0 to 5V, výstupní impedance 1K5 PWM 0 to 100% výstup s otevřeným kolektorem 100mA / 40V (LED indikace) - čas na provedení příkazu 2ms - napájení přes USB cca 70mA - diagnostický software včetně DLL na stránkách výrobce. - rozměry : 145 x 89 x 20mm

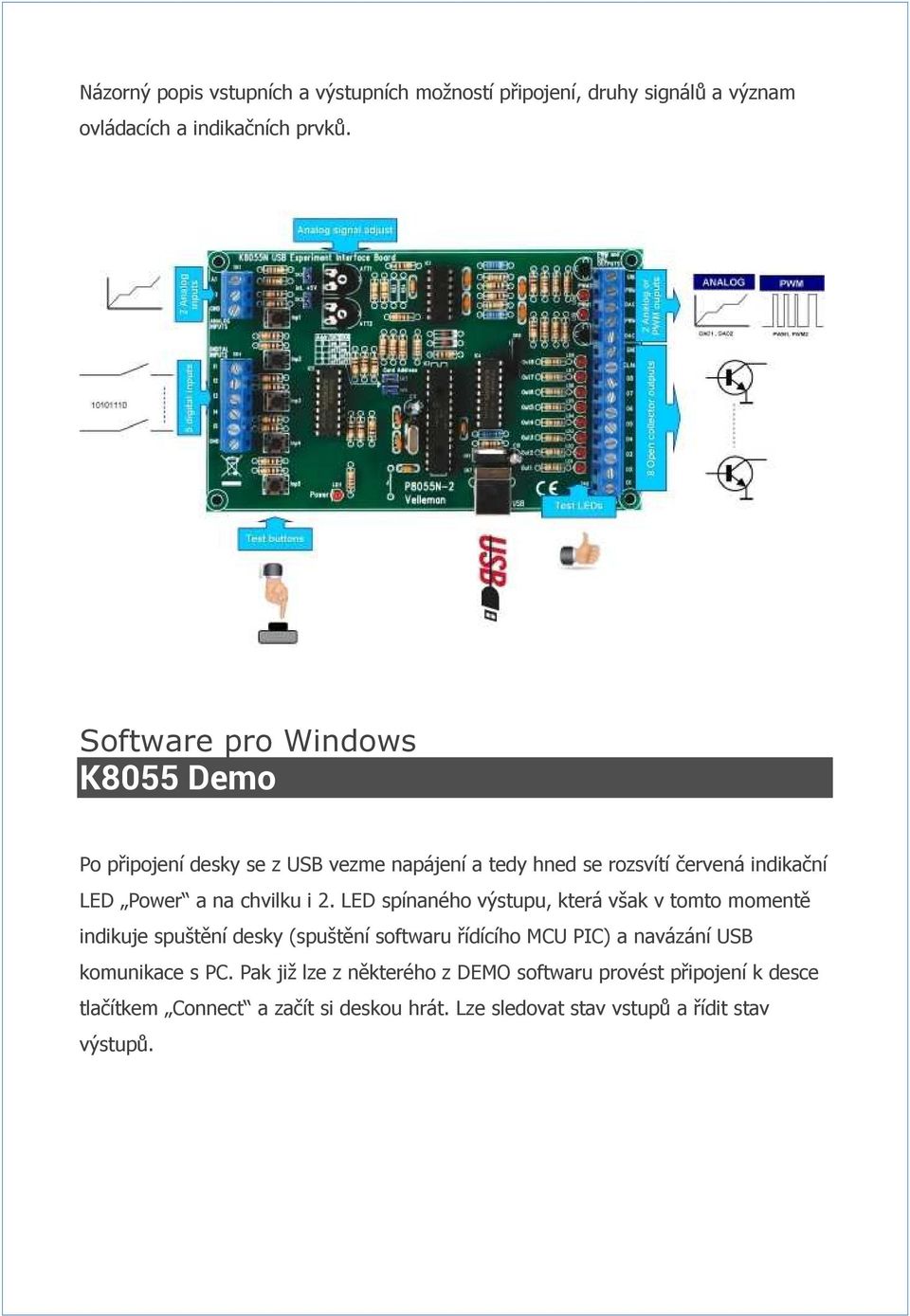

5 Názorný popis vstupních a výstupních možností připojení, druhy signálů a význam ovládacích a indikačních prvků. Software pro Windows K8055 Demo Po připojení desky se z USB vezme napájení a tedy hned se rozsvítí červená indikační LED Power a na chvilku i 2. LED spínaného výstupu, která však v tomto momentě indikuje spuštění desky (spuštění softwaru řídícího MCU PIC) a navázání USB komunikace s PC. Pak již lze z některého z DEMO softwaru provést připojení k desce tlačítkem Connect a začít si deskou hrát. Lze sledovat stav vstupů a řídit stav výstupů.
6 První zprovoznění desky je velmi snadné. Stačí si nainstalovat DEMO program s USB ovladačem a pak jen desku připojit k PC a spustit DEMO program. A již můžete zkoušet. Navíc vše je podrobně srozumitelně popsáno v manuálu. Binární vstupy pracují bez problému a není nutné u nich nic nastavovat. U analogových vstupů je pak možné potenciometry RV1 a RV2 doladit jejich strmost. K tomu je možné využít i již zmínění zdroj napětí 5 VDC, což je maximální limit analogového vstupu. Analogové výstupy pak dávají plynulé napětí 0 až 4,5 V při výstupním odporu 1,5 kohmů. Současně jsou paralelně k nim vyvedeny i jejich PWM signály, které se vyznačují pevnou frekvencí cca 23,43 khz. Spínané výstupy jsou pak realizované spínacími tranzistory s otevřenými kolektory v integrované podobě obvodu ULN2803. Základní ovládací DEMO software pro OS Windows XP/Vista/7. Mimo to máte k dispozici i jeho zdrojový kód pro programovací jazyk Visual Basic, Delphi a C++, vhodný jako výborná ukázka využití přiložené DLL knihovny ovládacích příkazů.
7 Závěr Samozřejmě si můžete USB kit K8055 koupit i již sestavený, ale zaplatíte skoro dvojnásobnou cenu než je cena stavebnice. Díky výbornému provedení stavebnice je její stavba opravdu zábavou.

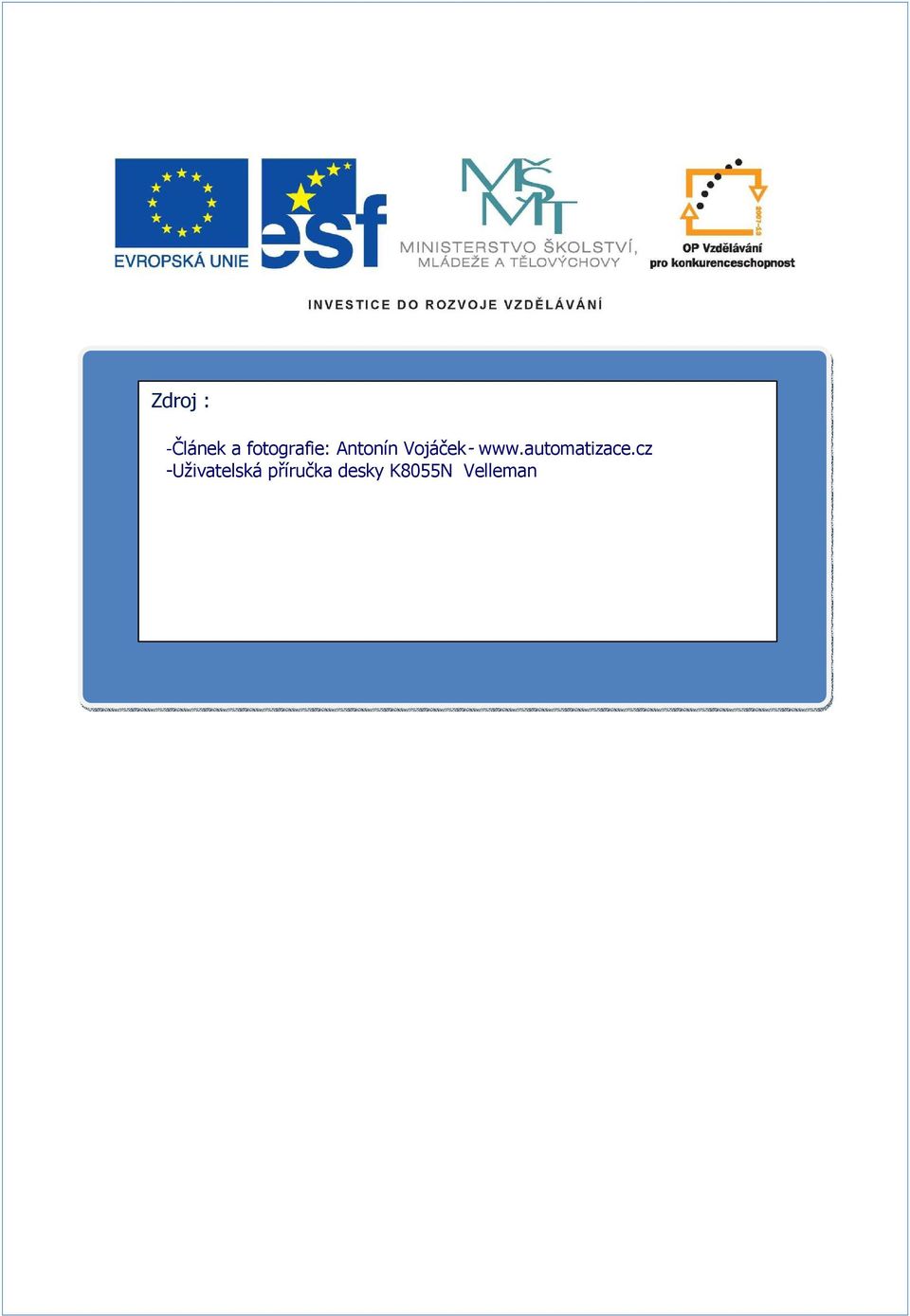

8 Zdroj : -Článek a fotografie: Antonín Vojáček- -Uživatelská příručka desky K8055N Velleman
