1 Instalační manuál 3665

2 PRI PRI 30V~ 50-60Hz 60mA - } 7V,A IP TK PS PI Video sada 30 Vac V 30 Vac Původní systém se zvonkem Stávající systém se 3 vodiči a zvonkem Nový systém domovních telefonů Systém bez jakýchkoliv úprav funguje na stávajících vodičích, vyzvánění, komunikace a elektický zámek. Rozměry 38 mm 49 mm 40 mm 7 mm 73 mm 40 mm Doporučená výška, pokud není předpisy uvedeno jinak cm cm

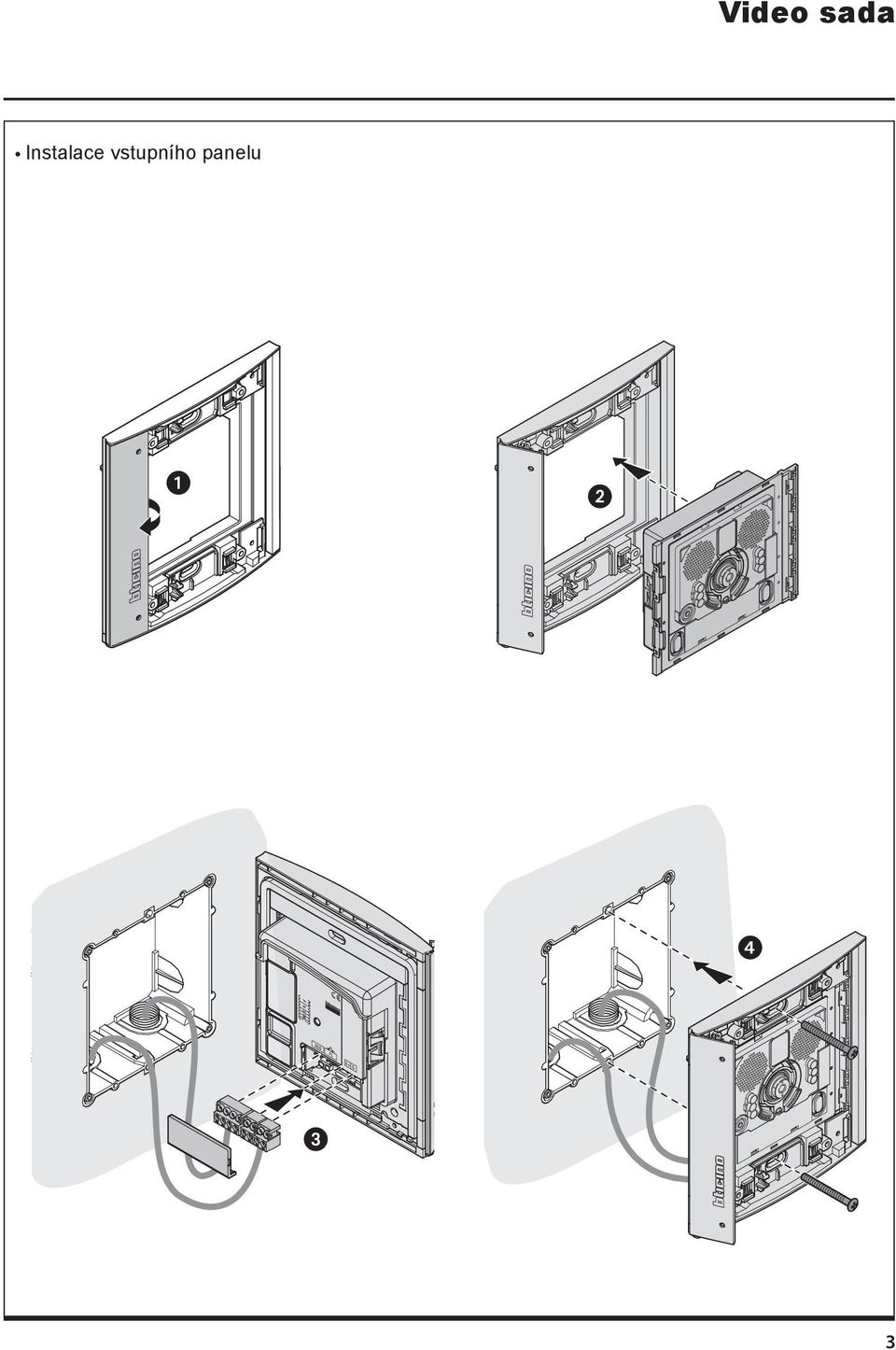

3 Video sada Instalace vstupního panelu 4 3 3

4 3 Kamera nesmí být instalová naproti světelným zdrojům, nebo v místech, kde může pozorovaný objekt stát v úplném stínu. Těmto problémům můžeme předejít změnou výšky instalace kamery - například 80 cm namísto doporučených cm a natočením objektivu směrem dolů, abychom dosáhli kvalitnějšího obrazu. Poznámka: v případě snížení viditelnosti jsou barevné kamery s CMOS detektory méně citlivé než Č/B kamery. V případě nedostatečně osvětlených prostorů doporučujeme instalaci přídavného světelného zdroje. 4

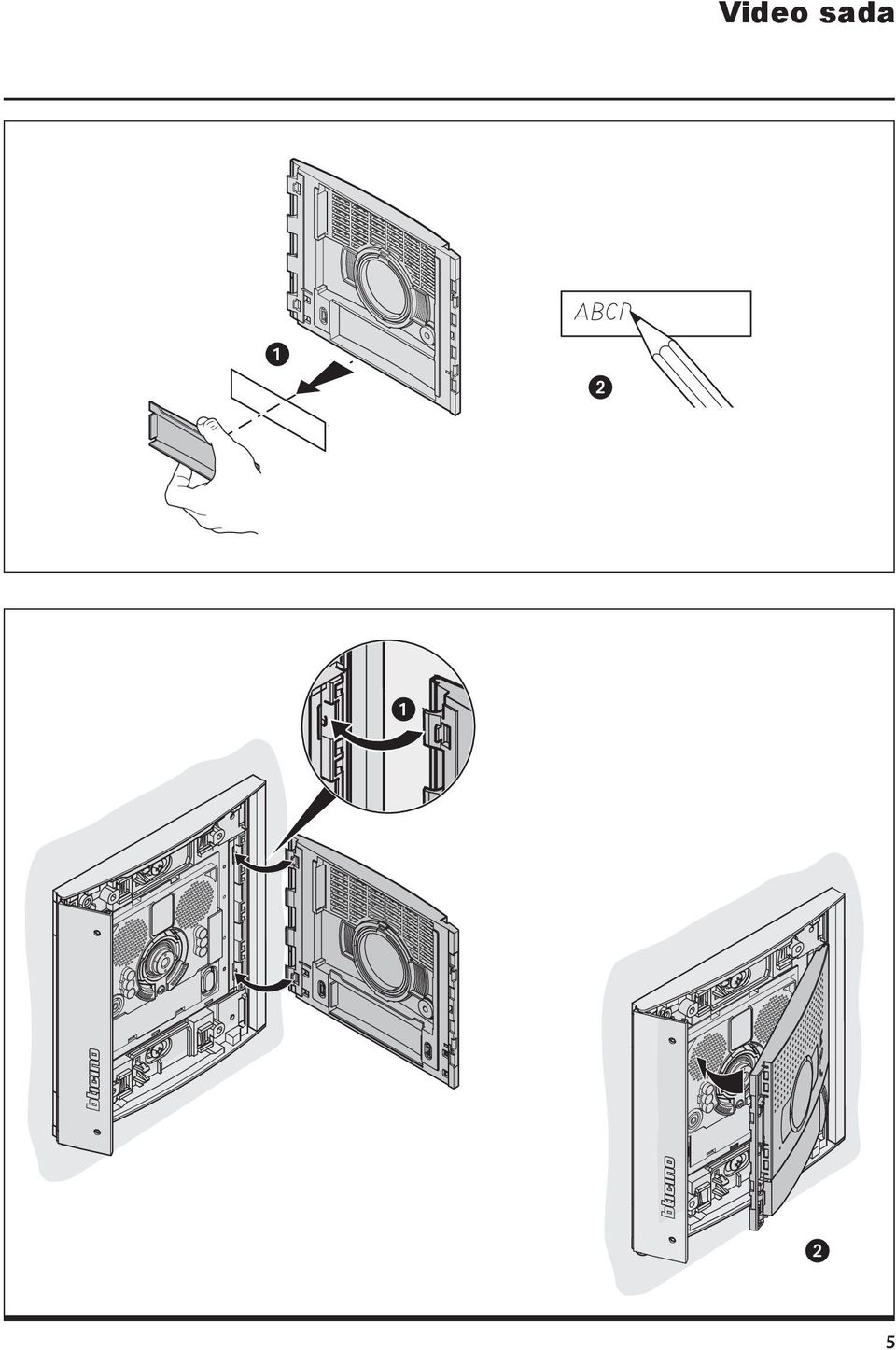

5 Video sada 5

6

7 Video sada Instalace telefonu 3 4 Upozornění: při instalaci domovního telefonu musíte dodržovat následující pravidla: - lze instalovat pouze ve vnitřních prostorech - nesmí být vystaven vodě nebo vlhkosti - nesmí blokovat ventilační otvory - lze použít pouze jako součást sady Nesprávné použití přístroje může zhoršit jeho spolehlivost 7

8 Telefon Displej - Mikrofón 3 - Hlasitost vyzvánění (Led) 4 - Hlasitost reproduktoru 5 - Regulace jasu 6 - Nastavení barev 7 - LED aktivace dveřního zámku a/nebo stav dveřního zámku (červená LED) 8 - Aktivace el. zámku při / bez uskutečnění hovoru, přímé spojení se vstupním panelem (konfigurováno v P), 9 - Dvoubarevná červená/zelená LED signalizující provozní režim 0 - Příjem/ukončení hovoru - Přímá aktivace vstupního panelu (konfigurováno v P), aktivace kamery nebo interkomu - Ovládání např. osvětlení schodiště (pomocí relé 34600) nebo interkom 3 - Reproduktor 4 - Mikrospínač / (do pozice přepnout poslední telefon na sběrnici) 5 - J: Master/Slave, výjměte pro SLAVE 6 - Konfigurační patice 7 - Svorky. 8 - Svorky pro připojení dveřního tlačítka 8

9 Video sada Vstupní panel Vyzváněcí tlačítko - Ochranné sklo kamery 3 - LED oznamující otevřené dveře 4 - LED oznamující aktivaci komunikace 5 - Zelená LED oznamující navázání hovoru Červená LED oznamující obsazenou linku 6 - Jmenovka 7 - Mikrofon 8 - LED pro noční vidění 9 - Reproduktor 0 - Regulace hlasitosti reproduktoru - Mini USB konektor pro programování. - Regulace hlasitosti mikrofonu 3 - Kamera 4 - Světelný senzor 5 - Upevňovací šroub Konektor pro připojení dalších modulů - J výjměte při zapojení lokálního napájení 3 - J výjměte pro aktivaci tlačítek ve dvou ffdisloupcích 4 - Blok pro konfiguraci 5 - Připojení modulu pro neslyšící 6 - Svorky pro připojení el. zámku (8 V 4A impulsní - 50 ma přídržný proud, 30 Ohm max). 7 - Svorky pro připojení lokálního tlačítka pro fafiaktivaci dveřního zámku 8 - Svorky pro připojení lokálního napájení 9 - Svorky. 9

10 Konfigurace vstupního panelu P N S T M J J P N S není nutné konfigurovat T časové relé el. zámku 0 = žádný konfigurátor Číslo konfigurátoru - T s s s 3 s jako tlačítko 6 s 8 s 0 s M aktivace / deaktivace zvuku vyzvánění, zvuků vydávající elektrický zámek a nastavení nočního podsvícení 0 = žádný konfigurátor Všechny zvuky zapnuty Číslo konfigurátoru - M Zvuk el. zámku vypnut Vyzvánění vypnuto Všechny zvuky vypnuty Všechny zvuky zapnuty + podsvícení zapnuto Zvuk el. zámku vypnut + podsvícení zapnuto Vyzvánění vypnuto + podsvícení zapnuto Při každé změně konfigurace je nutné systém vypnout a zapnout. Vyčkejte přibližně minutu. Všechny zvuky vypnuty + podsvícení zapnuto

11 PRI PRI 30 V~ Hz 60 ma - 7V,A PRI PRI 30 V~ Hz 60 ma - 7V,A CEBEC CEBEC F F TK PS TK PS PI PI Video sada Základní schéma zapojení P N S T M A PL S+ S- S+ S- } 30 Vac N N IP30 J N P M A Tlačítko elektrického zámku S+ S- 8 V; 4 A impulsní 50 ma přídržný proud (30 Ω max) Schéma zapojení s relé elektrického zámku P N S T M A PL S+ S- } 30 Vac N N IP30 J N P M S- S+ C NC NO 8 A cosφ = 4 A cosφ = 0,7 3 A cosφ = 0,4 4 Vdc; 4 Vac 4 Vac 4 Vac NO NC C A Tlačítko elektického zámku S+ S- 8 V; 4 A impulsní 50 ma přidržný proud(30 Ω max)

12 PRI PRI 30V~ 50-60Hz 60mA 7V,A TK PS PI Video sada Kabeláž (mm) D A B } IP30 C >0, mm BTicino L4669 0,35 mm 0,8 mm BTicino C988U/5E AWG4 UTP5 BTicino One PTT 78 TP 0,8 mm OneSYT + Digital TP 5/0 OneSYT + Num TP 5/0 GIGA TW CAT5E AWG4 One SYT + Num TP 8/0 Cable ARB /0 Cable EV6R 6/0 mm A 50 m 40 m 50 m 00 m 00 m 50 m 00 m 50 m B 50 m 5 m 80 m 00 m 5 m 80 m 00 m 50 m C 50 m 30 m 80 m 00 m 00 m 80 m 00 m 50 m D 30 m 30 m 50 m 30 m 00 m Nastavení hlasitosti V případě pískání (zpětná vazba), nejdříve snižte výkon mikrofonu, a to pomocí šroubováku na odpovídajícím potenciometru, dokud nedosáhnete přijatelnou úroveň. Pokud pískání přetrvává, otáčejte potenciometrem hlasitosti reproduktoru až do odstranění problému. Pokud je hlasitost příliš nízká, zvyšte nejdřív hlasitost reproduktoru, eventuálně mikrofonu, pro odstranění zpětné vazby. 3

13 Lze vybrat z 6 různých melodií melodie. Lze rozlišit následující typy volání: volání z dveřního tlačítka; volání ze vstupního panelu; vzájemná komunikace (interkom) Volba melodie z dveřního tlačítka > 3s 6 Volba melodie z hlavního vstupního panelu (S=0). > 3s 6 Volba melodie interkomu (vzájemná komunikace) > 3s 6 Režim Push to Talk Jestliže je vstupní panelu umístěn na velmi hlučném místě, lze během hovoru, pro snížení rušení, aktivovat funkci Push to Talk. Postu aktivace je následující: - Stiskněte aktivační tlačítko po dobu vteřin pro komunikaci se vstupním panelem. LED zůstavá zelená. - Uvolněte tlačítko pro poslech vstupního panelu. LED zčervená. - Pro ukončení spojení stiskněte krátce aktivační tlačítko. LED zhasne. 4

14 TK PS PI PRI PRI 30 V~ Hz 60 ma - 7V,A CEBEC F Ovládání osvětlení schodiště P N S T M PL S+ S- J N P M A } N N IP MOD M N/P T 30 Vac 30 Vac = 3 A Tlačítko elektrického zámku S+ S- 8 V; 4 A impulsní 50 ma přídržný proud (30 Ω max) 6

15 PRI PRI 30V~ 50-60Hz 60mA 7V,A TK PS PI Video sada Schéma zapojení pro dva telefony P N S T M 35 PL S+ S- J N P M N= 0 N= J N = * P M 350/ A } IP30 30 Vac A Tlačítko elektického zámku S+ S- 8 V; 4 A impulsní 50 ma přídržný proud (30 Ω max) 7

16 PRI PRI 30V~ 50-60Hz 60mA 7V,A TK PS PI Schéma zapojení pro 5 telefonů N= 4 N= J N = *4 P M 4 350/ N= 3 N= J N = * P M 350/ P N S T M J N P M N= 0 PL S+ S- A } IP30 30 Vac 8

17 PRI PRI 30V~ 50-60Hz 60mA 7V,A TK PS PI Video sada Schéma zapojení pro 0 telefonů N= 9 N= N= 8 N= 7 N= 6 N= 5 J J N N = *9 = * P M 9 350/ N= 4 N= 3 N= P M 350/ P N S T M P M J N N= 0 PL S+ S- A } IP30 30 Vac 9

18 Legrand s.r.o. Sokolovská 00/94 Praha 8 tel.:
