3. Stavební úpravy DK FN Olomouc pro rozšíření provozního zázemí OPS

Transkript

1 Olomouc, Řepčínská 234/ Olomouc Tel.: Tel/fax: INŽENÝRSKO-DODAVATELSKÁ, PROJEKČNÍ A OBCHODNÍ SPOLEČNOST STAVBA: Stavební úpravy DK FN Olomouc pro rozšíření provozního zázemí OPS STUDIE K INVESTIČNÍMU ZÁMĚRU INVESTOR MÍSTO STAVBY VYPRACOVAL SCHVÁLIL VEDOUCÍ PROJEKTU HL. INŽENÝR PROJEKTU : FN Olomouc : FN Olomouc : Ing. Vejmelková, ing.peřina : Ing. M. Herník : Ing. M. Herník : Ing. M. Herník POČET STRAN : 10+2 DATUM: ZAKÁZKOVÉ ČÍSLO : ARCHIVNÍ ČÍSLO :

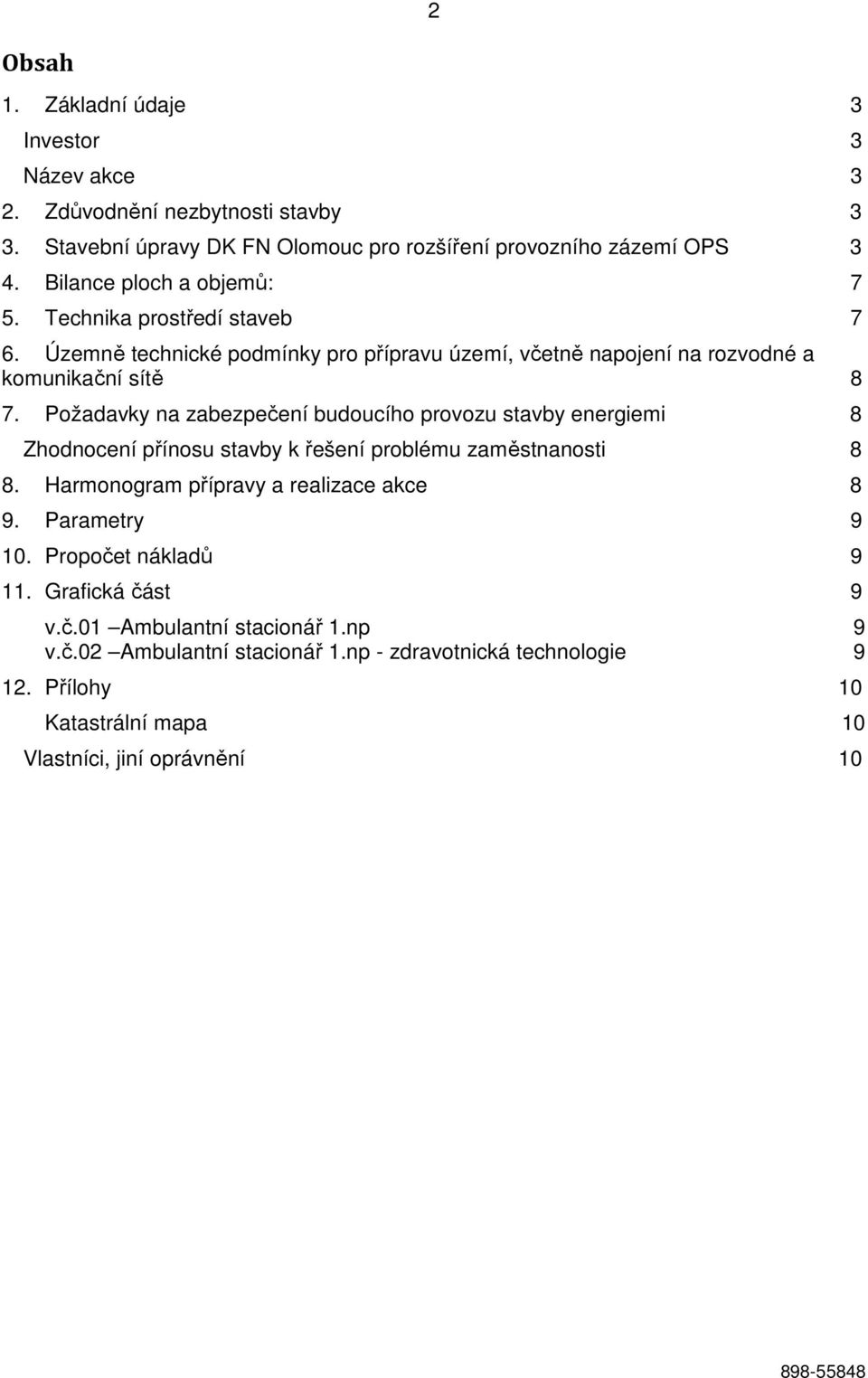

2 2 Obsah 1. Základní údaje 3 Investor 3 Název akce 3 2. Zdůvodnění nezbytnosti stavby 3 3. Stavební úpravy DK FN Olomouc pro rozšíření provozního zázemí OPS 3 4. Bilance ploch a objemů: 7 5. Technika prostředí staveb 7 6. Územně technické podmínky pro přípravu území, včetně napojení na rozvodné a komunikační sítě 8 7. Požadavky na zabezpečení budoucího provozu stavby energiemi 8 Zhodnocení přínosu stavby k řešení problému zaměstnanosti 8 8. Harmonogram přípravy a realizace akce 8 9. Parametry Propočet nákladů Grafická část 9 v.č.01 Ambulantní stacionář 1.np 9 v.č.02 Ambulantní stacionář 1.np - zdravotnická technologie Přílohy 10 Katastrální mapa 10 Vlastníci, jiní oprávnění 10

3 3 1. Základní údaje Investor Stavebník: Fakultní nemocnice Olomouc I.P. Pavlova, Olomouc IČ: Název akce Stavební úpravy DK FN Olomouc pro rozšíření provozního zázemí OPS. 2. Zdůvodnění nezbytnosti stavby Ambulantní stacionář a vyšetřovny v 1.N.P. Jedná se v první řadě o odstranění problémů a nedostatků v plnění požadavků platných hygienických předpisů, nároků na ochranu zdraví a bezpečnosti práce a požadavků na správnou léčebnou praxi. Pracoviště bude sloužit k umístění a prvotnímu vyšetření pacientů pro jednodenní diagnostiku. Po zjištění stavu budou pacienti rozesíláni na příslušná lékařská specializovaná pracoviště. Ambulantní stacionář bude taktéž sloužit pro umístění pacientů po jednodenních zákrocích před jejich propuštěním do domácí péče. Pracoviště ambulantního stacionáře bude dozorováno sestrou. 3. Stavební úpravy DK FN Olomouc pro rozšíření provozního zázemí OPS Popis stávajícího stavu a dispozičních úprav Stavební úpravy jednodenní ambulance a stacionáře jsou navrženy uvnitř stávajícího objektu dětské kliniky. Stávající objekt je železobetonový skelet s předsazenou fasádou, v celém objektu jsou vyměněny okna a dveře za nová plastová, fasáda objektu není zateplená. Vlastní stavební úpravy se odehrávají dispozičně v 1.N.P. pravá strana od hlavního vstupu. V rámci ambulantního stacionáře bude využit prostor v pravé části u hlavního vstupu do objektu. Pro vyšetřovny budou upraveny stávající místnosti s malými stavebními úpravami. Stacionář vznikne sloučením všech stávajících místností, bude zachována pouze čistící místnost. V části stacionáře bude vyčleněno místo pro plačící pacienty. Z čekárny je nutno upravit vstup do lůžkového průchozího výtahu. V současné době je tento vstup zakryt SDK deskami na kovové konstrukci. Druhý vstup do chodby před vyšetřovnami z boční strany objektu bude opatřen stříškou se zasklením (jedná se o požární únik, není možno polykarbonátové desky).

4 4 Popis stavebních úprav Budou odstraněny všechny stávající obklady a nahrazeny novými Veškeré povrchové vrstvy podlah budou odstraněny, při rozdílných druzích podlah budou podkladní vrstvy srovnány. Vyšetřovny a ambulantní stacionář budou mít vodivou podlahu z PVC. Vnitřní příčky a dozdívky jsou nově navrženy zděné z pórobetonových tvárnic. Nové podhledy jsou navrženy v místnostech bez denního osvětlení to je v sociálních zařízeních, přípravně, čistící místnosti a na chodbách, podhledy jsou zavěšené modulární skládané /600x600mm/. obklady jsou dle účelu místnosti do výšky 2,1m popřípadě za kuchyňskými linkami, dřezy nebo umyvadly. Po rozvodech elektroinstalací budou provedeny na všech dotčených stěnách i stropech omítky v celé ploše stěny nebo stropu. Rozvody medicinálních plynů budou zakryty SDK konstrukcí U výtahové šachty, spojující ambulantní stacionář s ostatními podlažími, budou provedeny nové kouřotěsné dveře a nová kovová komaxitovaná prosklená stěna s posuvnými dveřmi, tak aby před výtahem vznikla samostatná chodba s odvětráváním. Bez tohoto opatření nelze převážet pacienty přímo do výtahu, neboť by nebylo získáno kladné stanovisko HZS Olomouc. Stávající okna budou usazena novými žaluziemi v místech, kde tyto žaluzie chybí. Zajištění hygienických požadavků V objektu jsou splněny hygienické požadavky Samostatné soc.zařízení pro personál Samostatné soc.zařízení pro pacinty Bezbariérové stávající soc. zařízení je v 1.NP v hale u výtahu V prostorách stacionáře a vyšetřoven nebude překročena hladina hluku z venkovního prostředí 40 db Čistící místnost bude vybavena oční sprchou Všechny povrchové úpravy budou odpovídat požadovaným hygienickým předpisům otěruvzdornost, omyvatelnost, apod. Zařízení vzduchotechniky: Zařízení vzduchotechniky bude řešit nucené větrání čekárny (bezokenní prostory) pomocí samostatné vzduchotechnické jednotky umístěné v podhledu. Jednotka bude vybavena filtrací, teplovodním ohřevem a přívodním ventilátorem. Součásti dodávky vzduchotechniky bude i kompaktní systém MaR. Odsávání bude řešeno přes stávající sociální zařízení stávajícími odsávacími ventilátory. Dále bude nově řešeno odsávání nově vybudovaného sociálního zařízení a čistící místnosti pomocí samostatných odsávacích ventilátorů. Jednotlivé vzduchové výkony zařízení budou stanoveny dle požadavku hygienických předpisů, počtu osob a dle technologických požadavků. Ostatní místnosti budou větrány přirozeně pomocí oken. Medicinální plyny Ve stávajícím stavu není na dotčeném prostoru umístěno žádné zařízení medicinálních plynů.

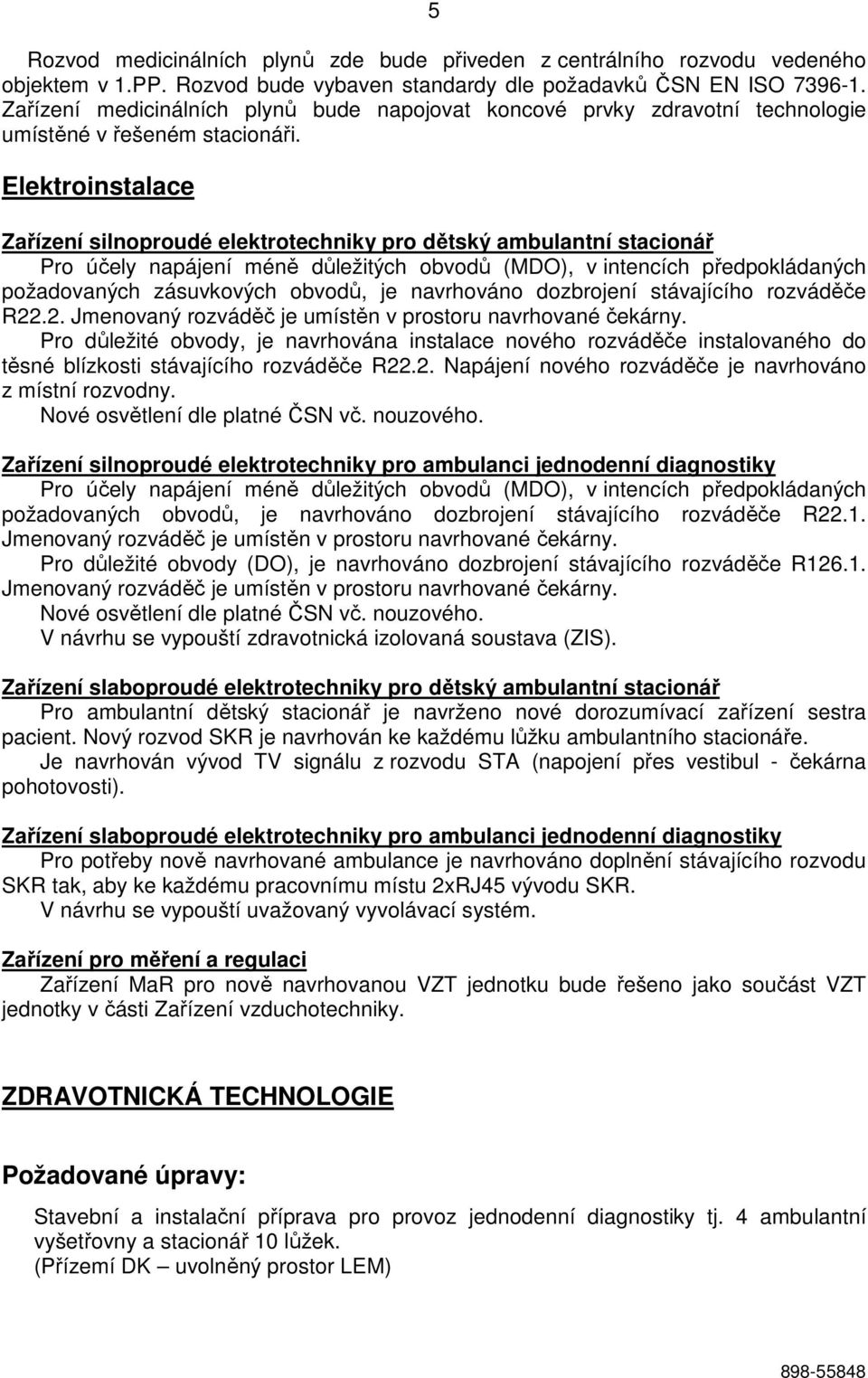

5 5 Rozvod medicinálních plynů zde bude přiveden z centrálního rozvodu vedeného objektem v 1.PP. Rozvod bude vybaven standardy dle požadavků ČSN EN ISO Zařízení medicinálních plynů bude napojovat koncové prvky zdravotní technologie umístěné v řešeném stacionáři. Elektroinstalace Zařízení silnoproudé elektrotechniky pro dětský ambulantní stacionář Pro účely napájení méně důležitých obvodů (MDO), v intencích předpokládaných požadovaných zásuvkových obvodů, je navrhováno dozbrojení stávajícího rozváděče R22.2. Jmenovaný rozváděč je umístěn v prostoru navrhované čekárny. Pro důležité obvody, je navrhována instalace nového rozváděče instalovaného do těsné blízkosti stávajícího rozváděče R22.2. Napájení nového rozváděče je navrhováno z místní rozvodny. Nové osvětlení dle platné ČSN vč. nouzového. Zařízení silnoproudé elektrotechniky pro ambulanci jednodenní diagnostiky Pro účely napájení méně důležitých obvodů (MDO), v intencích předpokládaných požadovaných obvodů, je navrhováno dozbrojení stávajícího rozváděče R22.1. Jmenovaný rozváděč je umístěn v prostoru navrhované čekárny. Pro důležité obvody (DO), je navrhováno dozbrojení stávajícího rozváděče R Jmenovaný rozváděč je umístěn v prostoru navrhované čekárny. Nové osvětlení dle platné ČSN vč. nouzového. V návrhu se vypouští zdravotnická izolovaná soustava (ZIS). Zařízení slaboproudé elektrotechniky pro dětský ambulantní stacionář Pro ambulantní dětský stacionář je navrženo nové dorozumívací zařízení sestra pacient. Nový rozvod SKR je navrhován ke každému lůžku ambulantního stacionáře. Je navrhován vývod TV signálu z rozvodu STA (napojení přes vestibul - čekárna pohotovosti). Zařízení slaboproudé elektrotechniky pro ambulanci jednodenní diagnostiky Pro potřeby nově navrhované ambulance je navrhováno doplnění stávajícího rozvodu SKR tak, aby ke každému pracovnímu místu 2xRJ45 vývodu SKR. V návrhu se vypouští uvažovaný vyvolávací systém. Zařízení pro měření a regulaci Zařízení MaR pro nově navrhovanou VZT jednotku bude řešeno jako součást VZT jednotky v části Zařízení vzduchotechniky. ZDRAVOTNICKÁ TECHNOLOGIE Požadované úpravy: Stavební a instalační příprava pro provoz jednodenní diagnostiky tj. 4 ambulantní vyšetřovny a stacionář 10 lůžek. (Přízemí DK uvolněný prostor LEM)

6 Dispoziční řešení - kapacity Ambulantní stacionář a vyšetřovny v 1.N.P. (Jednodenní diagnostika ambulantní provoz) 6 ve vyčleněném prostoru pro jednodenní diagnostiku se realizuje příprava dětí k diagnostickým výkonům v celkové anestezii, nebo analgosedaci. Po výkonech budou dospávat pod dohledem matky na stacionáři, kde je provoz od 7 15 hodin (pondělí pátek). Ostatní prostory budou sloužit jako klasické ambulance. personál: celkem v ambulanci jednodenní diagnostiky 2 sestry + 1 lékař ambulance vyšetřovny spec. střídání personálu podle ordinačních hodin šatny a denní místnost pro personál budou využívány ve stejném režimu jako doposud v prostorách dětské kliniky. Nedochází k navýšení personální kapacity. provozní místnosti stacionář 10 lůžek (velikost bude modifikována podle věku pacienta) včetně soc.zařízení pro pacienty stanoviště sestry čistící místnost sociální zařízení pro pacienty stacionáře sestra - vyšetřovna lékař pracovna ambulance chirurgická ambulance vyšetřovna -2x přípravna (nebude trvalé místo) sklad speciálního zdrav. materiálu sociální zařízení personálu sociální zařízení pacientů Údaje k technickému a stavebnímu vybavení - stacionář dětské ambulantní diagnostiky bude vybaven pacientskými rampami - vybavení pracoviště mobiliářem musí konstrukcí, volbou materiálu, případně designem odpovídat hygienickým a ergonomickým standardům pro použití ve zdravotnictví Vybavení místností a ambulantního stacionáře vyšetřovny a stacionář budou vybaveny standardním způsobem: vyšetřovací lehátko umyvadlo a dřez pracovní plocha s PC (možnost komunikace pro lékaře systémem PACS) sedací nábytek (lékař, sestra, pacient s doprovodem) pracovní linka, uzamykatelné skříňky, přip. lednice speciální přístrojové vybavení (podle druhu vyšetřovny) instalace: el. energie : 230V/50 Hz zásuvka z obvodů DO 2+2+2, zemnící svorky u chirurgické vyšetřovny 4 x ZIZ základní osvětlení 500 lx

7 vyšetřovací svítidlo stojací 150 W vzduchotechnika : větrání přirozené teplota - tiz = 22oC o til = 24 oc o hladina hluku = 40 db slaboproud : PC + tiskárna stavební úpravy : žaluzie, antistatická podlaha dorozumívací zařízení sestra - pacient 7 4. Bilance ploch a objemů: Stavební úpravy DK FN Olomouc pro rozšíření provozního zázemí OPS 1.NP - Ambulantní stacionář PODLAHOVÁ PLOCHA: 210,91 m 2 ZASTAVĚNÁ PLOCHA: 240,03 m 2 OBESTAVĚNÝ PROSTOR: 804,10 m 3 5. Technika prostředí staveb Zařízení plynová Napojení medicinálních plynů je v chodbě v 1. PP, kde bude rozvod umístěn do podhledu a bude pokračovat do 1.NP. V 1.NP je rozvod přiveden do skříně signalizace odkud bude dále rozveden ve dvou okruzích do ambulantní diagnostiky. Ovládání medicinálních plynů ( O 2 a vakuum) v ambulantní diagnostice je navrženo nad každou postelí ve výšce 1,5m nad podlahou. Vodovod a kanalizace U stávajících sociálních zařízení a zařízení zdravotechniky, proběhne jejich výměna a podle požadavků budou doplněny o umyvadla a dřezy. Dále bude nově zbudováno sociální zařízení a umyvadlo pro ambulantní diagnostiku. V čistící místnosti bude umístěno umyvadlo, výlevka, nerezový dvojdřez a oční sprcha. Napojení vody a kanalizace bude na stávající rozvody. Rozvody pro nově zbudované sociální zařízení pro ambulantní diagnostiku bude napojeno na stávající rozvody vody a kanalizace v 1.PP a povede v podhledu. Zařízení VZT Jednotka vzduchotechniky bude umístěna v čekárně v podhledu. Bude řešit nucené větrání v čekárně a v prostoru mezi výtahy a ambulantní diagnostikou. Odsávání sociálních zařízení bude řešeno přes stávající odsávací ventilátory. V nově zbudovaném sociálním zařízení bude odsávání řešeno novými odsávacími ventilátory. Vytápění Otopná tělesa v místnosti ambulantní diagnostiky budou demontovány a nahrazeny novými deskovými otopnými tělesy. Napojení otopných těles bude na stávající okruh. Otopná tělesa v části vyšetřoven a chodby budou ponechány a budou opatřeny novým nátěrem.

8 8 Elektrika Rozvody elektriky budou napojeny na stávající okruh. Dozbrojení stávajícího rozvaděče bude umístěno v prostoru čekárny. Je navržen nový rozvaděč, který bude v blízkosti stávajícího a bude napájen z místní rozvodny. Nově je navrženo osvětlení celé řešené části (ambulantní diagnostika, čekárna, čistící místnost, vyšetřovny, sociální zařízení) včetně nouzového osvětlení podle daných požadavků a norem. V ambulantním stacionáři je navrženo dorozumívací zařízení sestra pacient. Dále jsou navrženy vývody TV signálu z rozvodu STA a doplnění stávajícího rozvodu SKR. 6. Územně technické podmínky pro přípravu území, včetně napojení na rozvodné a komunikační sítě Veškeré stavební úpravy jsou navrženy uvnitř stávajících objektů v areálu Fakultní nemocnice v Olomouci. Potřeba území je dána pouze po dobu výstavby. Napojení na inženýrské sítě je navrženo v rámci stávajících objektů. Vliv stavby na životní prostředí se nemění, provoz bude pouze přemístěn. Realizace stavby a provoz zařízení bude bez výrazného negativního vlivu na životní prostředí. Stavba nemá žádné nároky na zábor zemědělského půdního fondu nebo pozemků určených k plnění funkcí lesa. Pro realizaci stavby není nutné žádné kácení dřevin (stromů ani keřů). 7. Požadavky na zabezpečení budoucího provozu stavby energiemi Objekty Q1, Q2, jsou v současné době napojené na energetické sítě v areálu Fakultní nemocnice. Navrhovaná změna využití nemění napájecí zdroje a venkovní inženýrské sítě. Ostatní vnitřní páteřní rozvody zůstanou stávající. Kompletní úpravy instalací budou provedeny v prostorách stacionáře v 1.N.P. kde budou kompletně vyměněny rozvody elektroinstalací ( nevyhovují součastným normám ) a rozvody med.plynů do nových ramp u dětských postelí ve stacionáři. Navrhovaný přesun nemění celkovou spotřebu energií za celou nemocnici, jde pouze o objektový přesun. Zhodnocení přínosu stavby k řešení problému zaměstnanosti Realizace stavby zvýší přechodně zaměstnanost firem ve stavebnictví a dodavatelů techniky. U provozovatele FN Olomouc nedojde ke změně počtu pracovníků. 8. Harmonogram přípravy a realizace akce Vše je odvislé od stanoviska investora. Navrhované termíny jsou pouze orientační. Zahájení projektové přípravy 11/2013 Vypracování projektu pro stavební povolení a realizaci 04/2014 Projednání DSP a vydání stavebního povolení 06/2014 Zadávací dokumentace pro realizaci 08/2014 Zahájení stavby 12/2014 Ukončení stavby 03/2015

9 9 9. Parametry Číslo Popis parametru 1 PP oddělení zdravotnických zařízení-stacionář 10 lůžek 2 PP oddělení zdravotnických zařízení-čekárna Vyšetřovny 4x Lékař 1x Přípravna 1x Čekárna počet míst 24 Jednotka Hodnota m 2 82,94 m 2 127, Propočet nákladů Viz příloha 11. Grafická část v.č.01 Ambulantní stacionář 1.np v.č.02 Ambulantní stacionář 1.np - zdravotnická technologie

10 Přílohy Katastrální mapa Parcelní číslo: st Obec: Olomouc [500496] Katastrální území: Nová Ulice [710717] Číslo LV: 6930 Výměra [m 2 ]: 3448 Typ parcely: Mapový list: Určení výměry: Druh pozemku: Parcela katastru nemovitostí DKM Graficky nebo v digitalizované mapě zastavěná plocha a nádvoří Stavba na parcele: č.p. 85 Vlastníci, jiní oprávnění Vlastnické právo Adresa Podíl Česká republika Příslušnost hospodařit s majetkem státu Adresa Podíl Fakultní nemocnice Olomouc I. P. Pavlova 185/6, Nová Ulice, Olomouc
