1 ASEPTICKÉ VENTILY PRO potravinářský a farmaceutický průmysl 2018 Potravinářství Farmacie Kosmetika

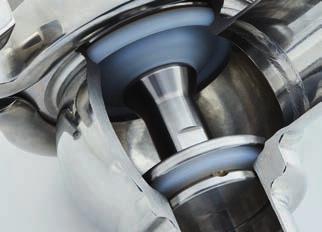

2 Inovace Již 45 let se francouzská společnost DEFINOX specializuje na návrh a výrobu ventilů a zařízení z nerezové oceli pro průmyslové procesy v potravinářském a kosmetickém průmyslu. Historie společnosti Definox je vyznačena geniálními myšlenkami a technologickým pokrokem. PFA PLOVOUCÍ TĚSNĚNÍ Princip plovoucího těsnění nabízí ventilu vynikající čistitelnost. Otvory umožňují proud tekutiny na obou stranách plovoucího těsnění. Plastomerová konstrukce těsnění PFA zaručuje nepřítomnost pórovitosti nebo praskání, čímž eliminuje riziko kontaminace a růstu bakterií. Má výbornou odolnost vůči agresivním chemikáliím a vysokým teplotám. MODIFIKACE FUNKCE VENTILŮ Snadná úprava funkce ventilů umožňuje přizpůsobit ventil dle potřeb aplikace: NC (normálně uzavřeno NO (normálně otevřeno PEEK TĚSNÍCÍ DISK PRO EXTRÉMNÍ PODMÍNKY PEEK: plastový materiál s vysokou odolností proti mechanickému a tepelnému namáhání. Je navržen tak, aby minimalizoval počet těsnění potřebných k tomu, aby odolával tlaku až 13 bar, kontinuální sterilizace párou. VEOX PEEK 2

3 Definox ID ROZŠÍŘENÁ REALITA VYVINUTÁ SPOLEČNOSTÍ DEFINOX PRO PŘIDANÉ SLUŽBY okamžitá identifikace ventilů a jejich náhradních dílů šetří čas pro řízení ventilové flotily snížené riziko chyb okamžitý přístup k dokumentům souvisejícím s ventily 3

4 Klapkové ventily Klapkové ventily jsou přímé uzavírací směrové ventily s velkou otevírací plochou a nízkým průtočným odporem. Jsou ideální pro použití kapalin o nízké až střední viskozitě. Modulární konstrukce umožnuje splnit širokou řadu požadavků v pracovních procesech. Klapky lze doplnit uzamykatelnou pákou pro ruční ovládání nebo pohonem. Výhodou je nízká cena i při velkých rozměrech. Rychlá montáž a demontáž Využití pro různé aplikace Spolehlivá a ekonomická technologie Nízká ztráta tlaku a průtok bez retence Snadné nastavení ovládacího zařízení Okamžitá identifikace ventilů a jejich náhradních dílů DPX / DPAX Velikost DN 25 do DN 150 SMS - DIN - US standard Teplota média C 0 14 Bar Min. 5,5 Bar -> max. 8 Bar Vakuová odolnost 0,4 cm 3 /s Ovládací zařízení Manuální / Automatické Těsnící sady pro klapkové ventily EPDM FDA FKM FDA VMQ FDA HNBR 4

5 Kulové ventily Konstrukce kulových ventilu Definox zaručuje plný průtok média a umožňuje, aby produkt ventilem prošel bez omezení a s minimální tlakovou ztrátou. Kulové ventily jsou ideální řešení pro viskózní média a kapalinami obsahujícími tuhé nebo polotuhé částice. Modulární konstrukce umožnuje ventily doplnit o uzamykatelnou páku pro ruční ovládání nebo pohonem. Ventily pro pomocné aplikace K dispozici s plným nebo sníženým průtokem Zařízení pro připojení řídící jednotky Levá / Pravá rukojeť Okamžitá identifikace ventilů a jejich náhradních dílů Velikost DBX / DBAX Plný průtok - DN 8 do DN 50 Snížený průtok - DN 15 do DN 65 SMS - DIN - ISO Teplota média C Ovládací zařízení 0 20 Bar Min. 5,5 Bar -> max. 8 Bar Manuální / Automatické Těsnící sady pro kulové ventily NBR 5

6 Membránové ventily Pomocí této technologie ventilů je možné celý proces izolovat od vnějšího prostředí. Kónický tvar membrány poskytuje přímý přenos bez zadržení. Detekce úniků v případě poškození membrány. Rychlá montáž a demontáž Žádné oblasti zachycení produktu Nízká ztráta tlaku Snadné nastavení ovládacího zařízení Detekce úniku v případě poškození membrány Okamžitá identifikace ventilů a jejich náhradních dílů Velikost DMX / DMAX DN 9/13,5 do DN 41,8/48,3 ISO STD SMS - DIN - US standard Teplota média C Vakuová odolnost Únavová odolnost Ovládací zařízení 0 10 Bar Min. 5,5 Bar -> max. 8 Bar 10-6 mbar Až do cyklů Manuální / Automatické Těsnící sady pro membránové ventily PTFE NBR 6

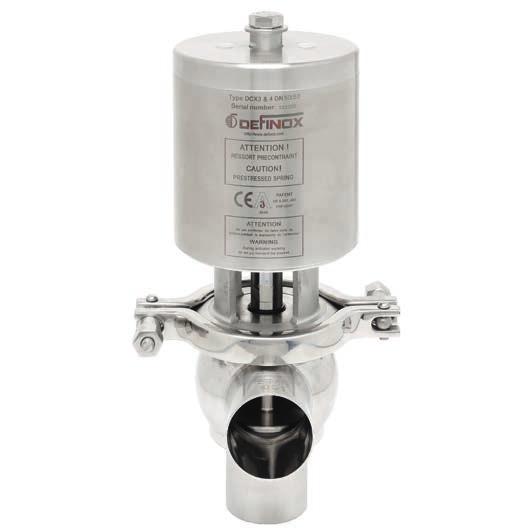

7 Uzavírací / přepínací ventily Jednoduché těsnící přepínací ventily umožňují svými různými konfiguracemi funkce odříznutí, odbočení a orientace. Společnost Definox navrhla řadu verzí, které splňují očekávání trhu a jsou v souladu s požadavky moderních procesů. Standardně vybaveno plovoucím těsněním PFA Snadná modifikace funkce NO-NC-DA Odolnost vůči chemikáliím a vysokým teplotám Clamp spojení pro snadnější údržbu Řada konfigurací: X-T-L-L/L-T/L DCX3 / DCX4 Velikost DN 25 do DN 150 SMS - DIN - US standard Teplota média C 0 8 Bar Min. 5,5 Bar -> max. 8 Bar Vakuová odolnost 0,4 cm 3 /s Ovládací zařízení Manuální / Automatické Těsnící sady pro přepínací ventily EPDM FDA VMQ FDA HNBR 7

8 Mixproof ventily Mixproof ventily jsou aseptické dvou sedlové ventily s membránou z různého materiálu (PTFE, FKM, PEEK. Jsou speciálně navržené pro aplikace s nejvyššími hygienickými nároky. Konstrukce membrány zabraňuje hromadění zbytků produktů a umožňuje dokonalou sterilizaci. Produkt od sebe oddělují dvě těsnění a bariérová komora, aby se zabránilo kontaktu produktů a byla zajištěna okamžitá indikace v případě průsaku jednoho z těsnění. Zkrácená doba montáže a demontáže Odolnost proti mechanickému a tepelnému poškození Odolnost vůči tlakovým rázům Indikátor netěsnosti Modulární konstrukce Okamžitá identifikace ventilů a jejich náhradních dílů VEOX / VDCI MC Velikost DN 38 do DN 125 SMS - DIN - US standard Teplota média C Ovládací zařízení 0 9 Bar Min. 5,5 Bar -> max. 8 Bar Automatické Těsnící sady pro Mixproof ventily EPDM PFA ECO 8

9 Vzorkovací ventily Jednoduché a bezpečné řešení pro odběr vzorků. Sterilizace plamenem, párou Membrána s certifikátem FDA Rychlá a snadná výměna operátora Žádné riziko stlačování membrány Okamžitá identifikace ventilů a jejich náhradních dílů PEX / PEAX Velikost DN 6/8 do DN 16/18 Clamp, navařovací Teplota média C Ovládací zařízení 0 10 Bar Min. 4 Bar -> max. 6 Bar Manuální / Automatické Těsnící sady pro vzorkovací ventily EPDM FDA VMQ FDA FKM FDA 9

10 Řídící jednotky Řídicí jednotky Definox Led umožňují dálkově monitorovat a řídit ventily a poskytují upozornění v reálném čase pro jakékoli poruchové stavy, aby bylo možné okamžitě provést činnost a minimalizovat prostoje výroby. Modulární konstrukce Snadná manipulace Uživatelsky přívětivé rozhraní Rychlá montáž elektrických a pneumatických spojů Kryt z nerezové oceli Pojistný ventil Elektrické připojení Více-napěťové moduly ACS / ICS Ano - volitelný Ano 24-48V AC/DC PNP/NPN retro data AS-i připojení AS-i 2.1 / AS-i 2.0 Senzory Lineární senzory Externí senzory Spotřeba Solenoidové ventily Funkce 2 TOR senzory / 1 lineární senzor Rozlišení 0,2 mm / Manuální kalibrace / Zdvih 80 mm Ano < 100 ma pro AS-i / < 80 ma pro 24V DC Od 1 do 3 SV 3/2 nebo 1 SV 5/2 (24V DC NC - NO - DA Pneumatické připojení Push-in 4 / 6 Kvalita vzduchu Suchý vzduch filtrován na 10μm / od 5 do 7 Bar Procesní teplota 0 70 C Třída ochrany IP67 10

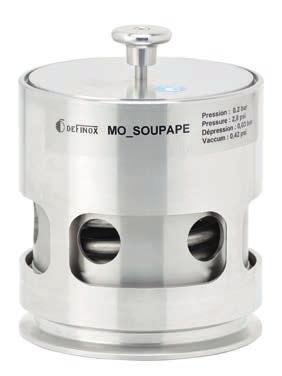

11 Bezpečnostní ventily DEFINOX nabízí řadu ochranných zařízení, které doplňují řadu ventilů. A jako specifické vybavení, plný rozsah bezpečnostních větracích otvorů. Jednocestný ventil Velikost DN 15 do DN 125 SMS - DIN - US standard Teplota média C Protitlak 0 10 Bar Min. 4 Bar -> max. 6 Bar 90 mbar Vakuový pojistný ventil Velikost DN 50 do DN 100 Clamp Teplota média C Vacuum 0,2 do 2 Bar 30 mbar Pojistný ventil Velikost DN 38 do DN 50 SMS - DIN - US standard Teplota média C 0 13 Bar 11
