1 Regulační ventily 11 Statické vyvažovací ventily s přesností nastavení v celém rozsahu +/- 3% Automatické vyvažovací ventily se 100% autoritou ventilu Cenově výhodné sety regulátoru diferenčního tlaku a partnerského ventilu Originální pevné izolace pro všechny ventily do DN 50 Regulační přístroj pro přímé měření průtoku 205

2 Regulační ventily Ballorex se stávají ventily Nexus Valve Ventily Nexus Valve (Ballorex) představují ucelenou řadu regulačních ventilů, která zahrnuje varianty od statických vyvažovacích ventilů až po regulátory diferenčního tlaku a automatické vyvažovací ventily. Inovativní konstrukce ventilů Nexus Valve je výsledkem průběžného technického vývoje, což činí jejich instalaci a vyvážení mnohem snazší a rychlejší a provoz tak přináší vyšší komfort i úspory energií. Vysoká úroveň kvality ventilů Nexus Valve je zajištěna výrobou podle norem ISO. Samozřejmostí je technická dokumentace, projektová podpora a servisní služby. Statické vyvažovací ventily Nexus Valve (Ballorex) Ventily Nexus Valve, řada Vertex (Ballorex Vario) Vyvažovací a uzavírací ventily. Možnost instalace bez ohledu na směr proudění kapaliny. Ventil lze uzavřít bez změny v nastavení. Měření průtoku. K dodání ve velikostech od DN15 až do DN50. Prohlédněte si všechny ventily Nexus Valve, řada Vertex str. 212 Ventily Nexus Valve, řada Fluctus (Ballorex Venturi) Tato řada má stejné výhody, jako řada Vertex, ovšem navíc přináší: Venturiho trubici: přesnost ± 3% v celém rozsahu nastavení. Průběžné odečítání průtoku založené na konstatní Kvm hodnotě bez ohledu na nastavení. Ventil má zabudované uklidňující úseky a lze jej instalovat např. přímo za kolenem na potrubí. K dodání ve velikostech od DN15 až do DN600. Prohlédněte si všechny ventily Nexus Valve, řada Fluctus str. 209 Vyvažovací systém, přístroj pro vyvažování ventilů Nexus Valve (Ballorex) Četné funkce, které zahrnují měření průtoku, odečet naměřených hodnot, paměť pro dlouhodobé měření s volitelným intervalem a výpočet hodnot pro nastavení. Universální vyvažovací systém! Prohlédněte si přístroj Nexus Valve pro vyvažování str

3 11 Dynamické vyvažování s ventily Nexus Valve (Ballorex) Regulační ventily Ventil Nexus Valve, řada Passim (Ballorex Delta) Kompaktní konstrukce kombinující regulaci diferečního tlaku, uzavírání a vypouštění. Ventil lze uzavřít bez změny v nastavení. K dodání ve velikostech od DN15 až do DN150. Prohlédněte si všechny ventily Nexus Valve, řada Passim str. 216 Ventily Nexus Valve, řada Vivax (Ballorex Dynamic) Regulace a udržování konstatního průtoku nezávisle na diferenčím tlaku. Jmenovitý průtok lze nastavit bez změny regulačního zdvihu. Mimořádně rychlá a účinná reakce a vyvážení. Přímé měření na Venturiho trubici s přesností ± 3%. Ventil má zabudované uklidňující úseky a lze jej instalovat např. přímo za kolenem na potrubí. K dodání ve velikostech od DN15 až do DN150. Prohlédněte si všechny ventily Nexus Valve, řada Vivax str. 214 Ventily Nexus Valve, řada Vivax T (Ballorex Dynamic T) Automatický regulátor průtoku s teplotním omezením. Účinné vyvažování, vhodné do stávajících sítí. K dodání ve velikostech od DN15 až do DN25. Prohlédněte si všechny ventily Nexus Valve, řada Vivax T str

4 Nexus Valve Fluctus 209 Nexus Valve Initus 211 Nexus Valve Vertex 212 Nexus Valve Relax 213 Nexus Valve Vivax 214 Nexus Valve Passim 216 Thermo - termostatický cirkulační ventil 218 Cenově zvýhodněné sestavy 219 Vyvažování ventilů 220 Objednací čísla skladového zboží jsou vytištěna tučně. 208

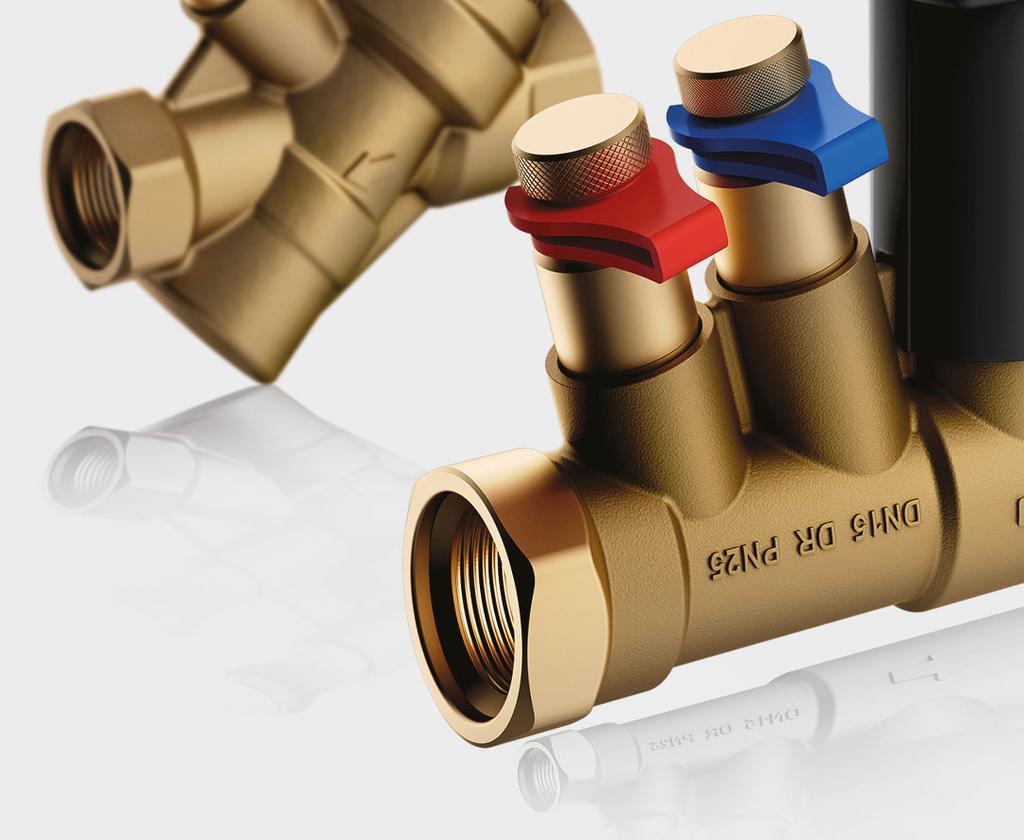

5 Nexus Valve Fluctus 11 Nexus Valve Fluctus DN Sestává z kombinovaného regulačního ventilu, kulového uzávěru a měřícího úseku s Venturiho trubící, pro měření průtoku. Nexus Valve Fluctus nepotřebuje uklidňující délky s vyjímkou instalace v těsné blízkosti čerpadla, ve které vzniká měřící signál. Nexus Valve Fluctus má zabudované uklidňovací úseky s vyjím kou instalace v těsné blízkosti čerpadla (délka uklidňovacího úseku před ventilem je 5 DN). Nexus Valve Fluctus s vnitřním závitem mají sedlo pro utěsnění O-kroužkem. vnitřní závit/vnitřní závit Měření měřící body, vysoký/nízký tlak Max. tlak PN 25 Max. teplota 120 C DZR mosaz Regulační ventily DN Kvs Obj. číslo Kč/ks 15 ½" 0,23 MN ,- 15 ½" 0,63 MN ,- 15 ½" 1,62 MN ,- 15 ½" 2,49 MN ,- 20 ¾" 1,43 MN ,- 20 ¾" 2,82 MN ,- 20 ¾" 5,72 MN ,- 25 1" 7,54 MN ,- 25 1" 12,1 MN ,- 32 1¼" 13,2 MN ,- 40 1½" 22,0 MN ,- 50 2" 36,0 MN ,- Nexus Valve Fluctus DN s vypouštěním statický vyvažovací ventil s měřícími body 15 ½" 0,23 MN ,- 15 ½" 0,63 MN ,- 15 ½" 1,62 MN ,- 15 ½" 2,49 MN ,- 20 ¾" 1,43 MN ,- 20 ¾" 2,82 MN ,- 20 ¾" 5,72 MN ,- 25 1" 7,54 MN ,- 25 1" 12,1 MN ,- 32 1¼" 13,2 MN ,- 40 1½" 22,0 MN ,- 50 2" 36,0 MN ,- Nexus Valve Fluctus izolace 15 s vypouštěním MN ,- 20 s vypouštěním MN ,- 25 s vypouštěním MN ,- 32 s vypouštěním MN ,- 40 s vypouštěním MN ,- 50 s vypouštěním MN ,- 209

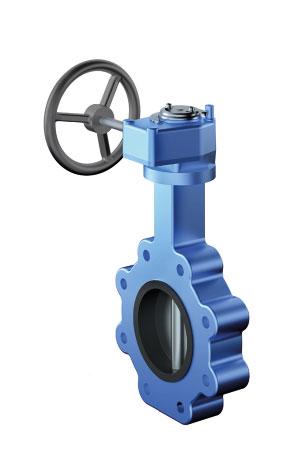

6 Nexus Valve Fluctus Nexus Valve Fluctus příruby DN statický vyvažovací ventil s měřícími body příruba/příruba Měření měřící body, vysoký/nízký tlak Max. tlak PN 16 Max. teplota 120 C DZR mosaz DN Přípojení Kvs Obj. číslo Kč/ks mm 1,43 MN , mm 2,82 MN , mm 5,72 MN , mm 7,54 MN , mm 13,2 MN , mm 22,0 MN , mm 36,0 MN ,- DN 65 příruba - 4 díry DN příruba - 8 děr DN příruba - 12 děr Nexus Valve Fluctus příruby DN dvojitá regulační klapka s měřícími body Průtok se měří na úseku s Venturiho trubicí a měřícími body. Regulační klapku je možné instalovat v jakékoliv poloze, pouze měřící body mohou být umístěny v poloze mezi 8. a 4. hodinou. příruba/příruba Měření měřící body, vysoký/nízký tlak Max. tlak PN 16 Max. teplota 120 C uhlíková ocel mm 78,2 MN , mm 169 MN , mm 360 MN , mm 502 MN , mm 1010 MN , mm 1910 MN , mm 2540 MN , mm 4850 MN , mm 2620 MN , mm 3370 MN , mm 4170 MN , mm 5040 MN , mm 6920 MN ,- Nexus Valve Fluctus příruby DN dvojitá regulační klapka Regulační klapka neobsahuje měřicí úsek. Škrticí klapka je vhodná pro montáž v jakékoliv poloze. DN 65 příruba - 4 díry, DN příruba - 8 děr, DN příruba - 12 děr příruba/příruba Max. tlak PN 16 Max. teplota 120 C litina P235GH mm 148 MN , mm 237 MN , mm 603 MN , mm 888 MN , mm 2340 MN , mm 2850 MN , mm 4550 MN , mm 7760 MN ,- 210

7 Nexus Valve Initus 11 Nexus Valve Brevis DN Regulační ventil neobsahuje měřicí úsek. Je určen pro instalace, kde není měření průtoku požadováno nebo je zajištěno jinou armaturou např. měřičem tepla. vnitřní/vnitřní závit Max. tlak PN 25 Max. teplota 135 C DZR mosaz DN Přípojení Kvs Obj. číslo Kč/ks 15 ½" 1,62 MN Na vyžádání 15 ½" 2,10 MN ,- 20 ¾" 4,26 MN ,- 20 ¾" 4,79 MN ,- 25 1" 9,95 MN ,- 32 1¼" 13,28 MN ,- 40 1½" 23,30 MN ,- 50 2" 35,30 MN ,- Regulační ventily Nexus Valve Initus DN s vypouštěním vnitřní/vnitřní závit Max. tlak PN 25 Teplotní rozsah -20 C do +120 C Max. teplota při vypouštění 105 C DZR mosaz DN 15 MN ,- DN 20 MN ,- DN 25 MN ,- DN 32 MN ,- 211

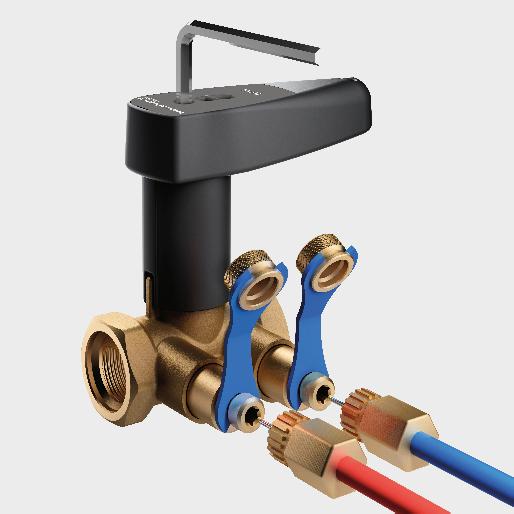

8 Nexus Valve Vertex Nexus Valve Vertex Regulační ventil Nexus Valve Vertex pro vyvážení systémů vytápění a chlazení. Vyvážení průtoků jednotlivých větví, koncových zařízení. Nexus Valve Vertex se vyrábí z mosazi odolné proti odzinkování (DZR) v rozsahu od DN 15 do DN 50. Pro dimenze DN 65 DN 600 se používá ventil Nexus Valve Fluctus. Nexus Valve Vertex se dodává i v provedení s vypouštěcím ventilem. Vypouštěcí ventil je také bod pro připojení kapiláry z regulátoru diferenčního tlaku Nexus Valve Passim. Sestava ventilů Nexus Valve Passim a Nexus Valve Vertex zaručuje správné vyvážení diferenčního tlaku a nastavení maximálního průtoku. vnitřní závit/vnitřní závit Měření měřící body, vysoký/nízký tlak Max. tlak PN 25 Max. teplota 120 C DZR mosaz Nexus Valve Vertex DN statický vyvažovací ventil s měřícími body DN Přípojení Kvs Obj. číslo Kč/ks 10 3/8" 0,67 MN ,- 15 1/2" 1,71 MN ,- 20 3/4" 4,40 MN ,- 25 1" 7,46 MN , /4" 13,5 MN , /2" 23,7 MN ,- 50 2" 34,5 MN ,- Nexus Valve Vertex DN s vypouštěním statický vyvažovací ventil s měřícími body 10 3/8" 0,67 MN ,- 15 1/2" 1,71 MN ,- 20 3/4" 4,40 MN ,- 25 1" 7,46 MN , /4" 13,5 MN , /2" 23,7 MN ,- 50 2" 34,5 MN ,- Nexus Valve Vertex - izolace 15 MN ,- 20 MN ,- 25 MN ,- 32 MN ,- 40 MN ,- 50 MN ,- 212

9 Nexus Valve Relax 11 Nexus Valve Relax partnerský ventil Nexus Valve Passim Ventil Nexus Valve Relax je uzavírací ventil s možností doplnění měřicích nátrubků pro měření průtoku. Nexus Valve Relax se dodává i v provedení s vypouštěcím ventilem, který umožňuje napojení kapiláry. Ventil pak může sloužit jako partnerský ventil k regulátoru diferenčního tlaku Nexus Valve Passim. vnitřní závit/vnitřní závit Max. tlak PN 25 Max. teplota 135 C DZR mosaz Regulační ventily Nexus Valve Relax - uzavírací ventil bez vypouštění DN Kvs Obj. číslo Kč/ks 15 1/2" 1,80 MN ,- 20 3/4" 4,65 MN ,- 25 1" 7,40 MN , /4" 15,5 MN , /2" 25,7 MN ,- 50 2" 44,0 MN ,- Nexus Valve Relax - uzavírací ventil s vypouštěním partnerský ventil k Nexus Valve Passim 15 1/2" 1,80 MN ,- 20 3/4" 4,65 MN ,- 25 1" 7,40 MN , /4" 15,5 MN , /2" 25,7 MN ,- 50 2" 44,0 MN ,- Nexus Valve příslušenství Lisovací nátrubky s těsněním ve ventilu na O-kroužek (2 kusy) max. 16 bar Obj. číslo Kč/ks G 1/2" AG / 15 mm MN ,- G 1/2" AG / 18 mm MN ,- G 3/4" AG / 15 mm MN ,- G 3/4" AG / 18 mm MN ,- G 3/4" AG / 22 mm MN ,- G 1" AG / 28 mm MN ,- G 1 1/4" AG / 35 mm MN ,- G 1 1/2" AG / 42 mm MN ,- G 2" AG / 54 mm MN ,- Vypouštěcí ventil s možností napojení kapiláry Kv 4,5 DN15 / 1/2" IG/IG MN ,- DN20 / 3/4" IG/IG MN ,- DN25 / 1" IG/IG MN ,- Měřící vsuvka pro vyšší teplotu kapaliny do 135 C MN ,- 213

10 Nexus Valve Vivax Nexus Valve Vivax DN automatický vyvažovací ventil Ventily Nexus Valve Vivax jsou ventily spojující v sobě dvě funkce - regulaci průtoku a udržování konstantního průtoku nezávisle na diferenčním tlaku. Tyto ventily jsou vhodné pro rozvody chlazení, topení nebo klimatizace. Ventil Nexus Valve Vivax může být použit pouze jako automatický omezovač průtoku, nebo ve spojení s elektrotermickou hlavicí i jako regulátor průtoku. vnitřní závit/vnitřní závit Max. tlak PN 25 Max. pracovní tlak 400 kpa Teplotní rozsah -20 C do +120 C DZR mosaz DN Obj. číslo Kč/ks 15L 1/2" MN ,- 15S 1/2" MN ,- 15H 1/2" MN ,- 20S 3/4" MN ,- 20H 3/4" MN ,- 25S 1" MN ,- 25H 1" MN ,- 32H 1 1/4" MN ,- 40S 1 1/2" MN ,- 50H 2" MN ,- Izolace Nexus Valve Vivax DN Obj. číslo Kč/ks DN 15 MN ,- DN 20 MN ,- DN 25 MN ,- DN 32 MN ,- DN 40 MN ,- DN 50 MN ,- Nexus Valve Vivax T automatický regulátor průtoku s teplotním omezením Regulační teplotní rozsah 20 C - 65 C DN Regulační rozsah l/h Provedení Obj. číslo Kč/ks 15 L 1/ bílý MN ,- 15 S 1/ červený MN ,- 15 H 1/ černý MN ,- 20 S 3/ bílý MN ,- 20 H 3/ černý MN ,- 25 S bílý MN ,- 25 H černý MN ,- Nexus Valve Vivax T s ponorným čidlem 15 L 1 / 2" bílý MN ,- 15 S 1 / 2" červený MN ,- 15 H 1 / 2" černý MN ,- 20 S 3 / 4" bílý MN ,- 20 H 3 / 4" černý MN ,- 25 S 1" bílý MN ,- 25 H 1" černý MN ,- 214

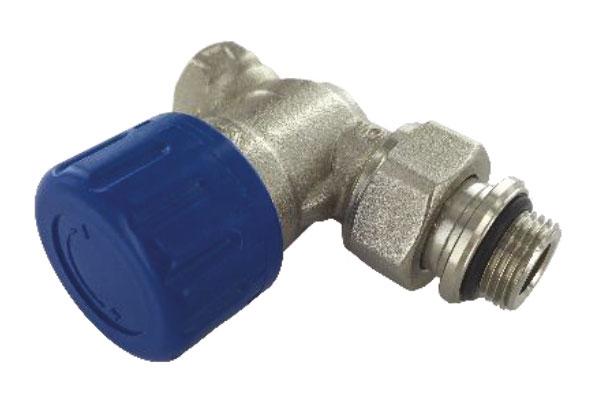

11 Nexus Valve Vivax 11 Elektrotermický pohon (DN 15-25) Popis Obj. číslo Kč/ks 24 V regulace 0-10V MN ,- 230 V on/off MN ,- 24 V on/off MN ,- Servopohon (DN 15-32) Regulační ventily 24 V regulace 0-10V MN ,- 230 V 3-bodové řízení MN ,- 24 V 3-bodové řízení MN ,- Servopohon (DN 40-50) 24 V regulace 0-10V MN ,- 24 V 3-bodové řízení MN ,- 230 V 3-bodové řízení MN ,- Nexus Valve Vivax DN včetně pohonu příruba Max. tlak PN 16 Max. teplota 120 C tvárná litina Nastavení m 3 /h kpa Obj. číslo Kč/ks DN 65/80 5, MN ,- DN 65/80 9,24-25, MN ,- DN 65/80 12,8-35, MN ,- DN 80/100 12,6-33, MN ,- DN 80/ MN ,- DN 80/100 13,3-72, MN ,- DN 125/150 23,3-83, MN ,- DN 125/150 25, MN ,- Samoregulační termostatický radiátorový ventil Mini Mini je regulátor diferenčního tlaku integrovaný do termostatického ventilu. Ventil zajišťuje konstantní průtok na koncovém zařízení, bez ohledu na změny tlakových poměrů v systému. Ventily Mini zaručují dokonalou funkci v rozsahu diferenčního tlaku kpa a umožňuje jejich použití na radiátorech o výkonu 350 až W při teplotním spádu 15 K. Nominální průtok ventilem v rozsahu l/hod. Ventil má 12 pozic nastavení, nastavením správné pozice na všech ventilech je objekt vyregulován a není již potřeba žádné další vyvažování. Provedení Závit pro hlavici Připojovací rozměr Obj. číslo Kč/ks Rohový ventil M30 3/8 COR868403B 826,- Rohový ventil M30 1/2 COR868404B 826,- Přímý ventil M30 3/8 COR869403B 826,- Přímý ventil M30 1/2 COR869404B 826,- 215

12 Nexus Valve Passim Nexus Valve Passim DN ventil pro regulaci diferenčního tlaku Regulátor diferenčního tlaku Nexus Valve Passim se používá pro dynamické vyvážení chladících a topných systémů a vyvážení průtoků jednotlivých větví soustavy. Nexus Valve Passim se instaluje na zpátečku. Na přívod se osazuje partnerský ventil Nexus Valve Fluctus nebo Nexus Valve Vertex nebo Nexus Valve Relax, vždy v provedení s vypouštěním. Sestava ventilů Nexus Valve Passim a partnerského ventilu Nexus Valve zaručuje správné vyvážení diferenčního tlaku a nastavení maximálního průtoku. Nexus Valve Passim je z výroby přednastaven na 10 kpa (verze 5-25 kpa) nebo 30 kpa (verze 40 kpa). Přestavení ventilu je velmi snadné pomocí imbusu 3 mm. vnitřní závit/vnitřní závit Max. tlak PN 25 Max. teplota 120 C (krátkodobě 135 C) mosaz kpa 5-25 DN Kvs Obj. číslo Kč/ks DN 15 1/2" 1,60 MN ,- DN 20 3/4" 2,50 MN ,- DN 25 1" 4,0 MN ,- DN /4" 6,30 MN ,- DN /2" 10,0 MN ,- DN 50 2" 20,0 MN ,- kpa DN 15 1/2" 1,60 MN ,- DN 20 3/4" 2,50 MN ,- DN 25 1" 4,0 MN ,- DN /4" 6,30 MN ,- DN /2" 10,0 MN ,- DN 50 2" 20,0 MN ,- kpa DN 15 1/2" 1,60 MN ,- DN 20 3/4" 2,50 MN ,- DN 25 1" 4,0 MN ,- DN /4" 6,30 MN ,- kpa DN /2" 10,0 MN ,- DN 50 2" 20,0 MN ,- kpa DN 50 2" 20,0 MN ,- 216

13 Nexus Valve Passim 11 Nexus Valve Passim DN 15 bez vypouštění vnější závit/vnější závit kpa 5-25 DN Obj. číslo Kč/ks 15 1/2" MN ,- 20 3/4" MN ,- kpa /2" MN ,- 20 3/4" MN ,- kpa /4" MN ,- Regulační ventily Nexus Valve Passim DN bez vypouštění vnitřní závit/vnitřní závit kpa /2" MN ,- 20 3/4" MN ,- 25 1" MN , /4" MN ,- kpa /2" MN ,- 20 3/4" MN ,- 25 1" MN , /4" MN ,- Připojovací příruba PN 16/25 DN Kvs Přípojení kpa Obj. číslo Kč/ks DN MN ,- DN MN ,- DN MN ,- DN MN ,- Nexus Valve Passim - izolace DN Obj. číslo Kč/ks 15 MN ,- 20 MN ,- 25 MN ,- 32 MN ,- 40 MN ,- 50 MN ,- 217

14 Thermo Thermo - termostatický cirkulační ventil Thermo je víceúčelový termostatický regulační ventil pro rozvody cirkulace teplé vody. Thermo se osazuje do cirkulačního potrubí, kde podle teploty vody reguluje průtok na cirkulačním okruhu. Ventil má rovněž integrovanou statickou regulaci pro základní vyvážení systému a uzavírací funkci. Termostatický člen je s desinfekční funkcí, při přehřátí vody v rozvodu nad 65 C ventil pootevře a umožní termickou desinfekci systému. Maximální teplota 90 C Maximální tlak 10 bar Přesnost ±2 K Označení na ventilu (rukojeti) název ventilu, teplotní stupnice (tělo ventilu) DN, směr průtoku vnitřní závit ISO 7/1 paralelní Tělo ventilu Bronz (červený bronz) DIN EN-1982 Vřeteno Mosaz DIN50930 část 6 Těsnění EPDM Cirkulační ventil s vnitřním závitem (vč. teploměru a izolace) Rozsah regulace C Jmenovitá světlost Přípojka Stavební délka mm Balení Obj. číslo Kč/ks DN 15 Rp 1/ RW ,- DN 20 Rp 3/ RW ,- DN 25 Rp RW ,- Rozsah regulace C DN 15 Rp 1/ RW ,- DN 20 Rp 3/ RW ,- Cirkulační ventil s vnějším závitem (vč. teploměru a izolace) Rozsah regulace C DN 15 G 3/ RW ,- DN 20 G RW ,- DN 25 G 1 1/ RW ,- Rozsah regulace C DN 15 G 3/ RW ,- DN 20 G RW ,- Součástí dodávky je izolace a teploměr! Cirkulační ventil s vnitřním závitem bez izolace Rozsah regulace C DN 15 Rp 1/ RW ,- DN 20 Rp 3/ RW ,- DN 25 Rp RW ,- Rozsah regulace C DN 15 Rp 1/ RW ,- DN 20 Rp 3/ RW ,- Cirkulační ventil s vnějším závitem bez izolace Rozsah regulace C DN 15 G 3/ RW ,- DN 20 G RW ,- DN 25 G 1 1/ RW ,- Rozsah regulace C DN 15 G 3/ RW ,- DN 20 G RW ,- 218

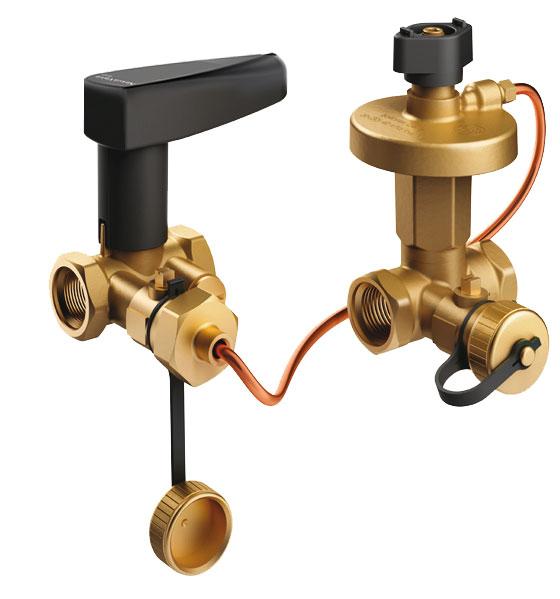

15 Cenově zvýhodněné sestavy 11 Nexus Valve Passim + Nexus Valve Vertex Nexus Valve Passim s vypouštěním 5-25 Nexus Valve Vertex s vypouštěním Objednací číslo Kč/ks DN15 DN15 MN ,- DN20 DN20 MN ,- DN25 DN25 MN ,- DN32 DN32 MN ,- DN40 DN40 MN ,- DN50 DN50 MN , DN15 DN15 MN ,- DN20 DN20 MN ,- DN25 DN25 MN ,- DN32 DN32 MN , DN40 DN40 MN ,- DN50 DN50 MN , DN50 DN50 MN ,- Regulační ventily Nexus Valve Passim + Nexus Valve Relax 5-25 DN15 DN15 MN ,- DN20 DN20 MN ,- DN25 DN25 MN ,- DN32 DN32 MN ,- DN40 DN40 MN ,- DN50 DN50 MN , DN15 DN15 MN ,- DN20 DN20 MN ,- DN25 DN25 MN ,- DN32 DN32 MN , DN40 DN40 MN ,- DN50 DN50 MN , DN50 DN50 MN ,- 219

16 Vyvažování ventilů Přístroj pro vyvažování ventilů Nexus Valve Měřící přístroj k hydraulickému vyvážení systémů Nexus Valve. Obsahuje: 2 tlakové sondy pro připojení hadiček rychlospojkou, hadičky s rychlospojkou (červená, modrá), pár měřících jehel pro Nexus Valve DN 15 - DN 600, průtokoměr s LCD displejem a klávesnicí. Dloudobá paměť pro dlouhodobé měření s volitelným intervalem, USB připojení, vizualizační software, USB kabel, nabíječka, ostatní příslušenství. Typ Obj. číslo Kč/ks BC2 MN ,- 220
