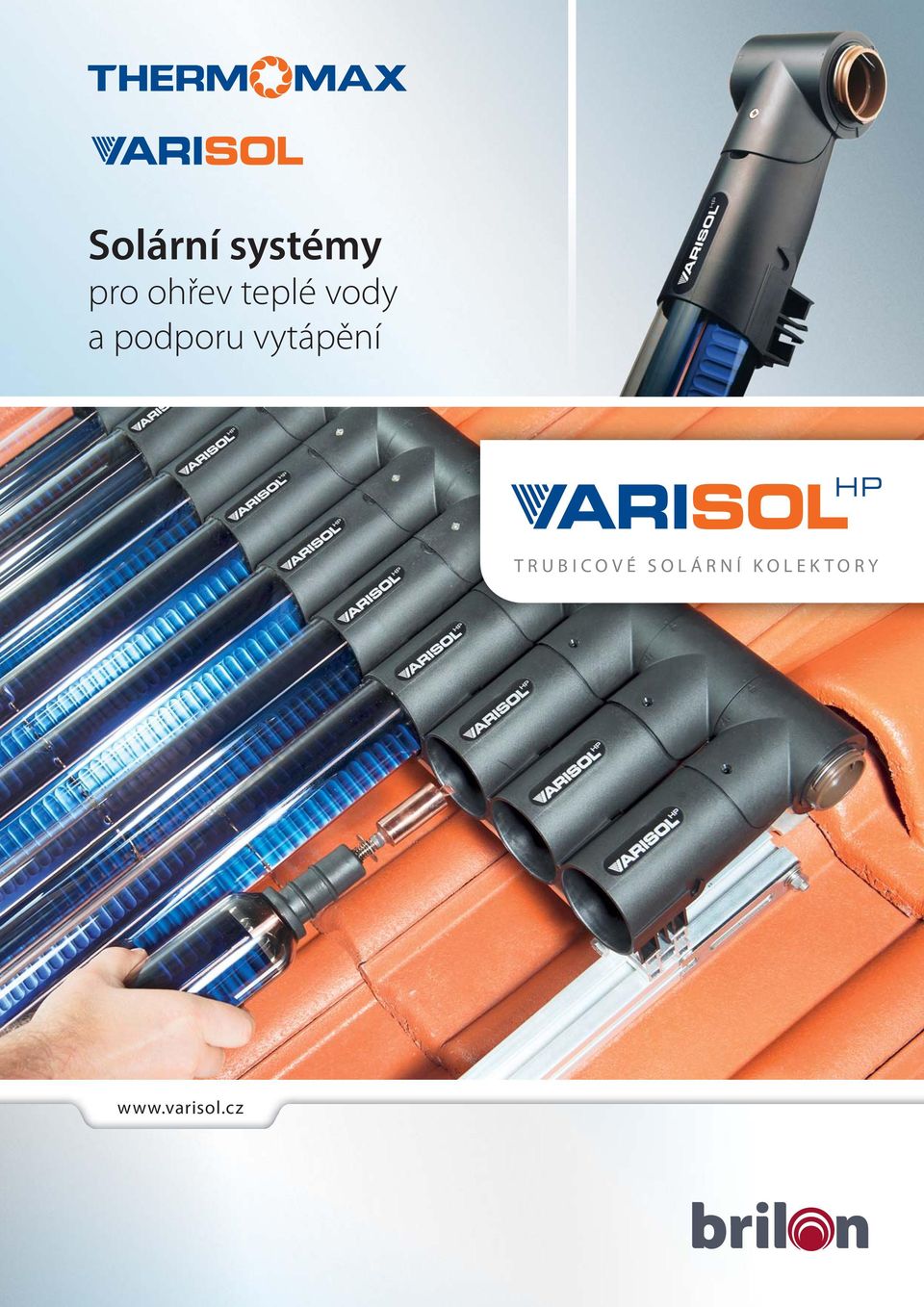

1 Solární systémy pro ohřev teplé vody a podporu vytápění TRUBICOVÉ SOLÁRNÍ KOLEKTORY

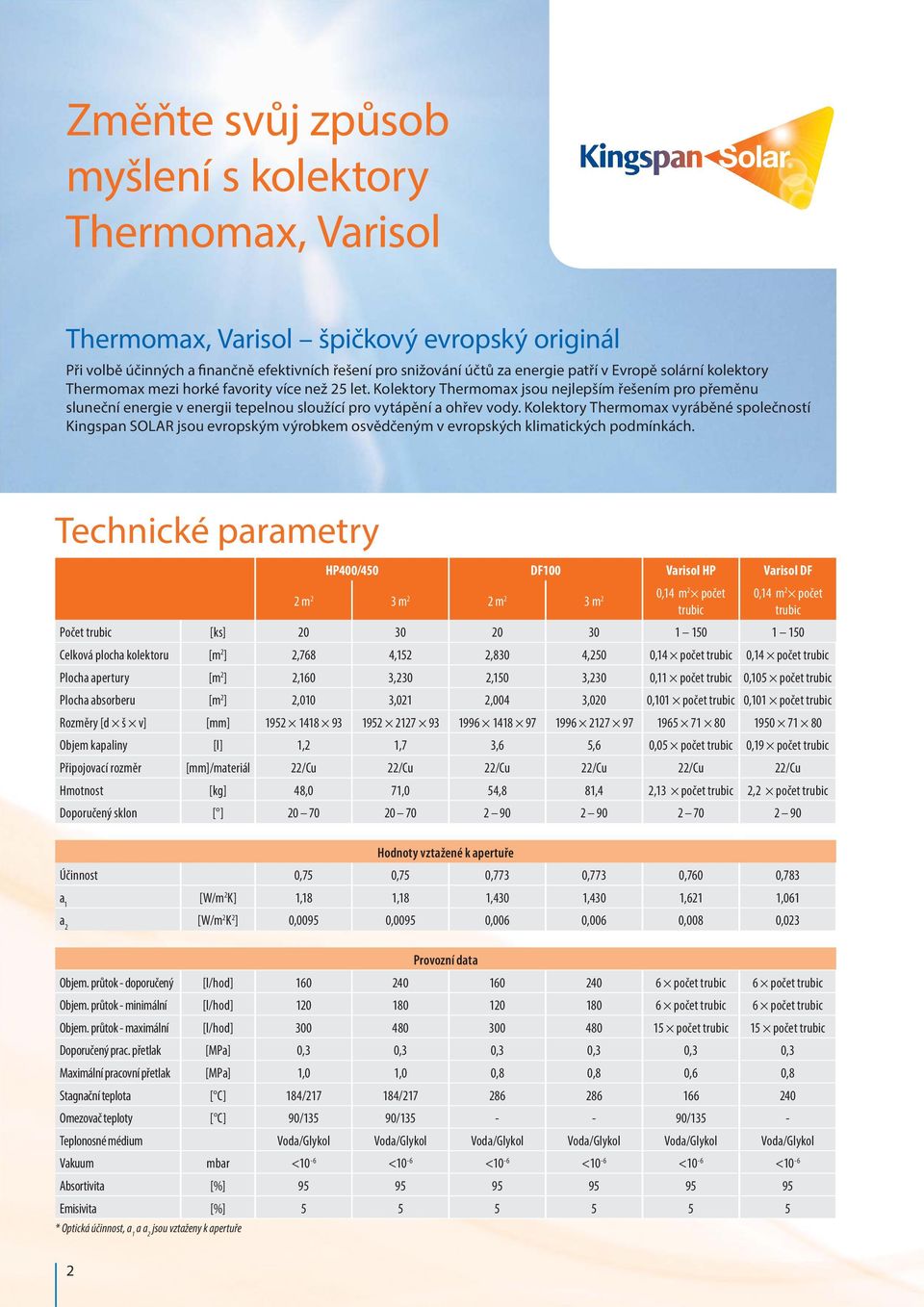

2 Změňte svůj způsob myšlení s kolektory Thermomax, Varisol Thermomax, Varisol špičkový evropský originál Při volbě účinných a finančně efektivních řešení pro snižování účtů za energie patří v Evropě solární kolektory Thermomax mezi horké favority více než 25 let. Kolektory Thermomax jsou nejlepším řešením pro přeměnu sluneční energie v energii tepelnou sloužící pro vytápění a ohřev vody. Kolektory Thermomax vyráběné společností Kingspan SOLAR jsou evropským výrobkem osvědčeným v evropských klimatických podmínkách. Technické parametry HP400/450 DF100 Varisol HP Varisol DF 2 m 2 3 m 2 2 m 2 3 m 2 0,14 m 2 počet trubic 0,14 m 2 počet trubic Počet trubic [ks] Celková plocha kolektoru [m 2 ] 2,768 4,152 2,830 4,250 0,14 počet trubic 0,14 počet trubic Plocha apertury [m 2 ] 2,160 3,230 2,150 3,230 0,11 počet trubic 0,105 počet trubic Plocha absorberu [m 2 ] 2,010 3,021 2,004 3,020 0,101 počet trubic 0,101 počet trubic Rozměry [d š v] [mm] Objem kapaliny [l] 1,2 1,7 3,6 5,6 0,05 počet trubic 0,19 počet trubic Připojovací rozměr [mm]/materiál 22/Cu 22/Cu 22/Cu 22/Cu 22/Cu 22/Cu Hmotnost [kg] 48,0 71,0 54,8 81,4 2,13 počet trubic 2,2 počet trubic Doporučený sklon [ ] Hodnoty vztažené k apertuře Účinnost 0,75 0,75 0,773 0,773 0,760 0,783 a 1 [W/m 2 K] 1,18 1,18 1,430 1,430 1,621 1,061 a 2 [W/m 2 K 2 ] 0,0095 0,0095 0,006 0,006 0,008 0,023 Provozní data Objem. průtok - doporučený [l/hod] počet trubic 6 počet trubic Objem. průtok - minimální [l/hod] počet trubic 6 počet trubic Objem. průtok - maximální [l/hod] počet trubic 15 počet trubic Doporučený prac. přetlak [MPa] 0,3 0,3 0,3 0,3 0,3 0,3 Maximální pracovní přetlak [MPa] 1,0 1,0 0,8 0,8 0,6 0,8 Stagnační teplota [ C] 184/ / Omezovač teploty [ C] 90/135 90/ /135 - Teplonosné médium Voda/Glykol Voda/Glykol Voda/Glykol Voda/Glykol Voda/Glykol Voda/Glykol Vakuum mbar <10-6 <10-6 <10-6 <10-6 <10-6 <10-6 Absortivita [%] Emisivita [%] * Optická účinnost, a 1 a a 2 jsou vztaženy k apertuře 2

3 HEAT PIPE Vysoce účinný vakuový trubicový kolektor pracující na principu tepelné trubice (Heat Pipe). V tepelné trubici cirkuluje nosné médium, které se vypařuje vlivem slunečního záření a prostřednictvím kondenzátoru odevzdává teplo médiu solárního okruhu. Systém Heat Pipe se vyznačuje velkou odolností proti stagnaci, která je garantována oddělenými okruhy a omezovači teploty (Snap Disk) na jednotlivých trubicích. Instalace kolektoru musí být ve svislé pracovní poloze se sklonem trubic Thermomax HP400/450 Vakuové trubice jsou přes pevný sběrač kolektoru připojeny nepřímo k solárnímu okruhu. Pevné sběrače jsou k dispozici ve velikosti 20 a 30 trubic. Snap Disk ochrana kolektoru před stagnací Zařízení je otevřené a tepelný přenos probíhá, dokud teplota kondenzátoru nedosáhne 90 C (HP400) nebo 135 C (HP450). Disk se aktivuje, uzavře zařízení a tím přeruší přenos tepla do kondenzátoru. Varisol HP Kombinace nejvyspělejších vakuových trubic Thermomax HP pracujících na principu tepelné trubice a jedinečné segmentové konstrukce sběrače. Umožňuje přesnou volbu výkonu kolektoru a nenutí ke kompromisům obvyklých u tradičních kolektorů s pevným počtem trubic. Jakmile teplota klesne pod 90 C nebo 135 C, zařízení se opět otevře a znovu spustí tepelný přenos. DIRECT FLOW Vysoce účinný vakuový trubicový kolektor pracující na principu přímého průtoku (Direct Flow). Systém Direct Flow se vyznačuje velmi vysokou účinností a kolektory mohou být montovány v libovolné pracovní poloze včetně vodorovného umístění na fasádě objektu. Kolektor s přímým průtokem může být instalován v pracovním úhlu Větší citlivost na návrh a dimenzování systému, který je v případě velkých výkyvů v odběru tepla náchylný ke stagnaci. Tento systém je vhodný pro aplikace, které zaručí absorpci přebytečného tepla (např. bazén). Thermomax DF100 Vakuové trubice jsou přes pevný sběrač kolektoru připojeny přímo k solárnímu okruhu. V trubicích i solárním okruhu cirkuluje společné teplonosné médium. Pevné sběrače jsou k dispozici ve velikosti 20 a 30 trubic. Varisol DF Nová generace systému Direct flow umožňuje snadné dimenzování výkonu kolektoru prostým spojením požadovaného počtu trubic pomocí segmentového sběrače. Varisol je moderní alternativou k tradičnímu kolektoru Thermomax DF 100 a eliminuje nebezpečí vzniku stagnace. Systém VARISOL je již od počátku šetrný k životnímu prostředí, zejména díky použití houževnatého polymeru na segmenty sběrače. 3

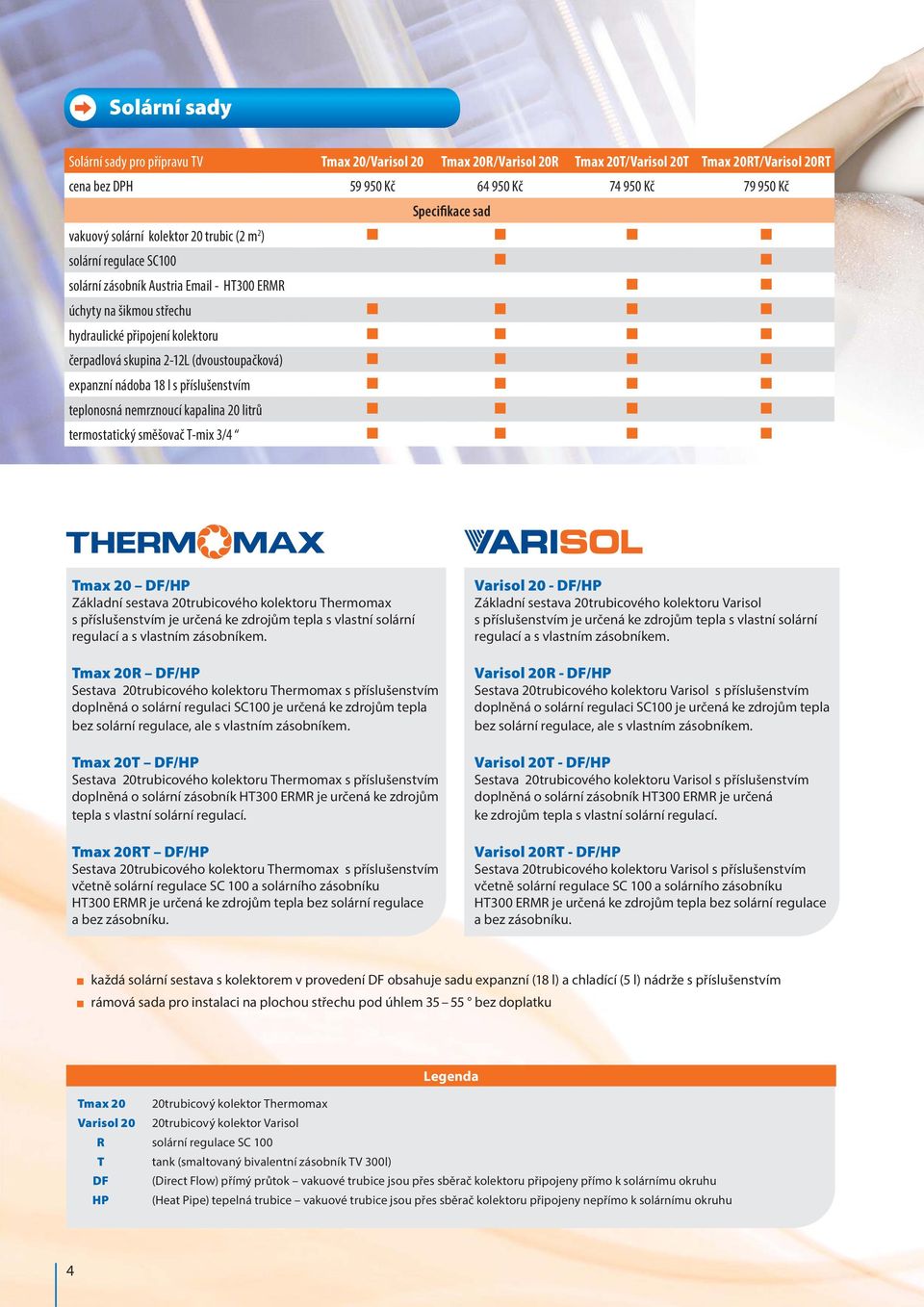

4 Solární sady Solární sady pro přípravu TV Tmax 20/Varisol 20 Tmax 20R/Varisol 20R Tmax 20T/Varisol 20T Tmax 20RT/Varisol 20RT cena bez DPH Kč Kč Kč Kč Specifikace sad vakuový solární kolektor 20 trubic (2 m 2 ) solární regulace SC100 solární zásobník Austria - HT300 ERMR úchyty na šikmou střechu hydraulické připojení kolektoru čerpadlová skupina 2-12L (dvoustoupačková) expanzní nádoba 18 l s příslušenstvím teplonosná nemrznoucí kapalina 20 litrů termostatický směšovač T-mix 3/4 Tmax 20 DF/HP Základní sestava 20trubicového kolektoru Thermomax s příslušenstvím je určená ke zdrojům tepla s vlastní solární regulací a s vlastním zásobníkem. Tmax 20R DF/HP Sestava 20trubicového kolektoru Thermomax s příslušenstvím doplněná o solární regulaci SC100 je určená ke zdrojům tepla bez solární regulace, ale s vlastním zásobníkem. Tmax 20T DF/HP Sestava 20trubicového kolektoru Thermomax s příslušenstvím doplněná o solární zásobník HT300 ERMR je určená ke zdrojům tepla s vlastní solární regulací. Tmax 20RT DF/HP Sestava 20trubicového kolektoru Thermomax s příslušenstvím včetně solární regulace SC 100 a solárního zásobníku HT300 ERMR je určená ke zdrojům tepla bez solární regulace a bez zásobníku. Varisol 20 - DF/HP Základní sestava 20trubicového kolektoru Varisol s příslušenstvím je určená ke zdrojům tepla s vlastní solární regulací a s vlastním zásobníkem. Varisol 20R - DF/HP Sestava 20trubicového kolektoru Varisol s příslušenstvím doplněná o solární regulaci SC100 je určená ke zdrojům tepla bez solární regulace, ale s vlastním zásobníkem. Varisol 20T - DF/HP Sestava 20trubicového kolektoru Varisol s příslušenstvím doplněná o solární zásobník HT300 ERMR je určená ke zdrojům tepla s vlastní solární regulací. Varisol 20RT - DF/HP Sestava 20trubicového kolektoru Varisol s příslušenstvím včetně solární regulace SC 100 a solárního zásobníku HT300 ERMR je určená ke zdrojům tepla bez solární regulace a bez zásobníku. každá solární sestava s kolektorem v provedení DF obsahuje sadu expanzní (18 l) a chladící (5 l) nádrže s příslušenstvím rámová sada pro instalaci na plochou střechu pod úhlem bez doplatku Legenda Tmax 20 20trubicový kolektor Thermomax Varisol 20 20trubicový kolektor Varisol R solární regulace SC 100 T tank (smaltovaný bivalentní zásobník TV 300l) DF (Direct Flow) přímý průtok vakuové trubice jsou přes sběrač kolektoru připojeny přímo k solárnímu okruhu HP (Heat Pipe) tepelná trubice vakuové trubice jsou přes sběrač kolektoru připojeny nepřímo k solárnímu okruhu 4

5 A Hydraulické připojení kolektoru A Solární zásobník HT 300 ERMR B základní parametry zásobníku zásobník/výměníky smalt dle DIN4753 objem zásobníku l 300 tepelná ztráta zásobníku kwh/24 h 2,3 provozní tlak bar 6 maximální provozní tlak bar 10 výška zásobníku mm 1797 průměr zásobníku mm 610 hmotnost zásobníku kg 131 vstup SV 1 výstup TV 1 cirkulace TV 3/4 horní výměník - kotel objem zásobníku ohřátý horním výměníkem l 119 objem výměníku l 5,9 teplosměnná plocha výměníku dm 2 93,0 výkon výměníku při 45 C TV a vst. teplotě top. vody 80 C kw 29,1 výkon výměníku při 60 C TV a vst. teplotě top. vody 80 C kw 23,6 stálý průtok při 45 C TV a vst. teplotě top. vody 80 C l/h 716 stálý průtok při 60 C TV a vst. teplotě top. vody 80 C l/h 406 vstup/výstup topné vody 1 C C A B spodní výměník - solár objem zásobníku ohřátý spodním výměníkem l 279 objem výměníku l 8,9 teplosměnná plocha výměníku dm 2 140,0 výkon výměníku při 45 C TV a vst. teplotě topné vody 80 C kw 42,7 stálý průtok při 45 C TV a vst. teplotě topné vody 80 C l/h 1050 vstup/výstup topné vody 1 elektrická topná vložka příkon elektrické vložky W dle typu el. vložky doba ohřevu z 10 na 65 C h dle typu el. vložky napětí připojení V/Hz 230/50 proud připojení A dle typu el. vložky připojení 1 1/2 Popis Název DN 16 DN 20 A Sada šroubení IX DN16 22 mm nátrubek Sada šroubení IX DN20 22 mm nátrubek Dvojitá vlnovcová trubka s izolací a kabelem - 15 m B Dvojitá vlnovcová trubka s izolací a kabelem - 25 m Dvojitá vlnovcová trubka s izolací a kabelem - 50 m Dvojitá vlnovcová trubka s izolací a kabelem - 1 m * * C Přechod na vlnovcovou trubku 1 (IX DN16 nebo DN20-1 vnější závit) - - * možnost objednání od 16 - do 35 m. 5

6 THERMOMAX HP topné trubice KSK0160 TMAX HP400/450-2 sběrač pro 20 trubic (2 m²) , KSK0161 TMAX HP400/450-3 sběrač pro 30 trubic (3 m²) , KST0053 TMAX HP400 balení 10 trubic do 90 C (1 m²) , KST0054* TMAX HP450 balení 10 trubic do 135 C (1 m²) , * pouze na objednání THERMOMAX střešní a připojovací sady C0590 TMAX V vertikální sada pro instalaci na šikmou střechu 3 995, C0591 TMAX V20 vertikální sada pro instalaci na šikmou střechu 6 995, s elevací 20 C0593 TMAX H horizontální sada pro instalaci na šikmou střechu 5 495, C0595 TMAX FV vertikální sada pro instalaci na fasádu 3 995, C0597 TMAX FH horizontální sada pro instalaci na fasádu 3 995, C0599 TMAX R rámová sada pro instalaci na plochou střechu 7 995, KSK0012 TMAX ZT sada se závitovými tyčemi pro instalaci na střechu nebo fasádu 4 995, THERMOMAX DF přímý průtok C0586 TMAX DF100-2 sběrač pro 20 trubic (2 m²) , C0587 TMAX DF100-3 sběrač pro 30 trubic (3 m²) , KST0005 TMAX DF100 balení 10 trubic (1 m²) , C0673 TMAX PS sada pro hydr. připojení kolektorů vč. krytky 1 595, C0674 TMAX PK sada pro propojení kolektorů DF , KSK0172 TMAX PK sada pro propojení kolektorů HP400/ , Regulace & příslušenství THERMOMAX náhradní trubice KST0055 TMAX HP400N náhradní trubice do 90 C 1 995, KST0056 TMAX HP450N náhradní trubice do 135 C 1 995, KST0010 TMAX DF100N náhradní trubice 1 995, THERMOMAX/VARISOL - čerpadlové skupiny, regulace a příslušenství ALINE 16 nerezový vlnovec DN 16 pro sadu hydraulického připojení ( mm) 995, ALINE 20 nerezový vlnovec DN 20 pro sadu hydraulického připojení ( mm) 1 495, KSP L jednostoupačková čerpadlová skupina bez regulace 6 995, KSP L dvoustoupačková čerpadlová skupina bez regulace 8 995, KEK0041 SC100 solární regulátor se 4 vstupy a 2 výstupy 4 995, KEK0043 SC300 solární regulátor s 6 vstupy, 3 výstupy a zápisem na SD kartu 9 995, R156Y224 R156 3/4 směšovací termostatický ventil pro rozvod sanity 2895, KSP0022 EXDF 18-5 sada expanzní (18 l) a chladící (5 l) nádrže s příslušenstvím pro kolektory DF KSP0023 EXDF 25-8 sada expanzní (25 l) a chladící (8 l) nádrže s příslušenstvím pro kolektory DF 3 995, 3 995, KSP0008 EXHP 18 expanzní nádrž (18 l) s přísluš. pro kolektory HP 1 995, KSP0009 EXHP 25 expanzní nádrž (25 l) s přísluš. pro kolektory HP 2 295, TYFOCOR05 TYFOCOR LS, teplonosná nemrznoucí kapalina, 5 l 595, TYFOCOR20 TYFOCOR LS, teplonosná nemrznoucí kapalina, 20 l 1 995, 6

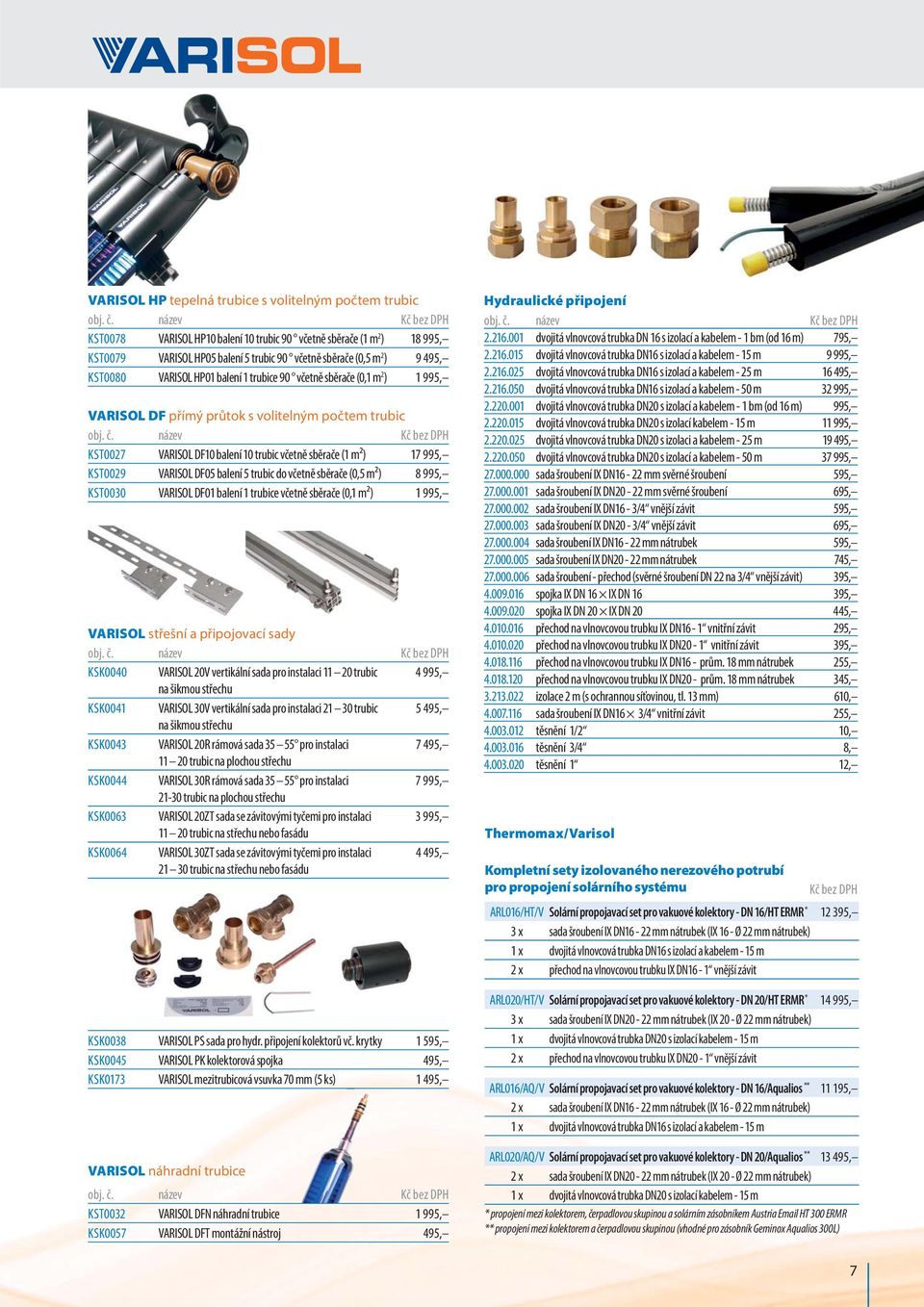

7 VARISOL HP tepelná trubice s volitelným počtem trubic KST0078 VARISOL HP10 balení 10 trubic 90 včetně sběrače (1 m 2 ) , KST0079 VARISOL HP05 balení 5 trubic 90 včetně sběrače (0,5 m 2 ) 9 495, KST0080 VARISOL HP01 balení 1 trubice 90 včetně sběrače (0,1 m 2 ) 1 995, VARISOL DF přímý průtok s volitelným počtem trubic KST0027 VARISOL DF10 balení 10 trubic včetně sběrače (1 m²) , KST0029 VARISOL DF05 balení 5 trubic do včetně sběrače (0,5 m²) 8 995, KST0030 VARISOL DF01 balení 1 trubice včetně sběrače (0,1 m²) 1 995, VARISOL střešní a připojovací sady KSK0040 VARISOL 20V vertikální sada pro instalaci trubic 4 995, na šikmou střechu KSK0041 VARISOL 30V vertikální sada pro instalaci trubic 5 495, na šikmou střechu KSK0043 VARISOL 20R rámová sada pro instalaci 7 495, trubic na plochou střechu KSK0044 VARISOL 30R rámová sada pro instalaci 7 995, trubic na plochou střechu KSK0063 VARISOL 20ZT sada se závitovými tyčemi pro instalaci 3 995, trubic na střechu nebo fasádu KSK0064 VARISOL 30ZT sada se závitovými tyčemi pro instalaci trubic na střechu nebo fasádu 4 495, KSK0038 VARISOL PS sada pro hydr. připojení kolektorů vč. krytky 1 595, KSK0045 VARISOL PK kolektorová spojka 495, KSK0173 VARISOL mezitrubicová vsuvka 70 mm (5 ks) 1 495, VARISOL náhradní trubice KST0032 VARISOL DFN náhradní trubice 1 995, KSK0057 VARISOL DFT montážní nástroj 495, Hydraulické připojení dvojitá vlnovcová trubka DN 16 s izolací a kabelem - 1 bm (od 16 m) 795, dvojitá vlnovcová trubka DN16 s izolací a kabelem - 15 m 9 995, dvojitá vlnovcová trubka DN16 s izolací a kabelem - 25 m , dvojitá vlnovcová trubka DN16 s izolací a kabelem - 50 m , dvojitá vlnovcová trubka DN20 s izolací a kabelem - 1 bm (od 16 m) 995, dvojitá vlnovcová trubka DN20 s izolací kabelem - 15 m , dvojitá vlnovcová trubka DN20 s izolaci a kabelem - 25 m , dvojitá vlnovcová trubka DN20 s izolací a kabelem - 50 m , sada šroubení IX DN16-22 mm svěrné šroubení 595, sada šroubení IX DN20-22 mm svěrné šroubení 695, sada šroubení IX DN16-3/4 vnější závit 595, sada šroubení IX DN20-3/4 vnější závit 695, sada šroubení IX DN16-22 mm nátrubek 595, sada šroubení IX DN20-22 mm nátrubek 745, sada šroubení - přechod (svěrné šroubení DN 22 na 3/4 vnější závit) 395, spojka IX DN 16 IX DN , spojka IX DN 20 IX DN , přechod na vlnovcovou trubku IX DN16-1 vnitřní závit 295, přechod na vlnovcovou trubku IX DN20-1 vnitřní závit 395, přechod na vlnovcovou trubku IX DN16 - prům. 18 mm nátrubek 255, přechod na vlnovcovou trubku IX DN20 - prům. 18 mm nátrubek 345, izolace 2 m (s ochrannou síťovinou, tl. 13 mm) 610, sada šroubení IX DN16 3/4 vnitřní závit 255, těsnění 1/2 10, těsnění 3/4 8, těsnění 1 12, Thermomax/Varisol Kompletní sety izolovaného nerezového potrubí pro propojení solárního systému ARL016/HT/V Solární propojavací set pro vakuové kolektory - DN 16/HT ERMR * Kč bez DPH , 3 x sada šroubení IX DN16-22 mm nátrubek (IX 16 - Ø 22 mm nátrubek) 1 x dvojitá vlnovcová trubka DN16 s izolací a kabelem - 15 m 2 x přechod na vlnovcovou trubku IX DN16-1 vnější závit ARL020/HT/V Solární propojavací set pro vakuové kolektory - DN 20/HT ERMR * , 3 x sada šroubení IX DN20-22 mm nátrubek (IX 20 - Ø 22 mm nátrubek) 1 x dvojitá vlnovcová trubka DN20 s izolací kabelem - 15 m 2 x přechod na vlnovcovou trubku IX DN20-1 vnější závit ARL016/AQ/V Solární propojavací set pro vakuové kolektory - DN 16/Aqualios ** , 2 x sada šroubení IX DN16-22 mm nátrubek (IX 16 - Ø 22 mm nátrubek) 1 x dvojitá vlnovcová trubka DN16 s izolací a kabelem - 15 m ARL020/AQ/V Solární propojavací set pro vakuové kolektory - DN 20/Aqualios ** , 2 x sada šroubení IX DN20-22 mm nátrubek (IX 20 - Ø 22 mm nátrubek) 1 x dvojitá vlnovcová trubka DN20 s izolací kabelem - 15 m * propojení mezi kolektorem, čerpadlovou skupinou a solárním zásobníkem Austria HT 300 ERMR ** propojení mezi kolektorem a čerpadlovou skupinou (vhodné pro zásobník Geminox Aqualios 300L) 7

8 Změna cen vyhrazena /3.7 Brilon a.s. Sezemická 6/A3, Praha 9 - Horní Počernice Tel.:
