FRÉZOVÁNÍ VI. Frézování šikmých ploch Frézování tvarových ploch

Transkript

1 FRÉZOVÁNÍ VI Frézování šikmých ploch Frézování tvarových ploch Dostupné z Metodického portálu ISSN: , financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

2 FRÉZOVÁNÍ ŠIKMÝCH PLOCH Šikmé plochy se frézují nejčastěji těmito způsoby: úhlovými frézami podle orýsování s použitím zvláštních podložek pro ustavení polohy obrobku s využitím sklopného svěráku vykloněním vřeteníku (na vertikální frézce) Volba konkrétního způsobu frézování je závislá především na velikosti šikmé plochy, počtu frézovaných obrobků a technickém vybavení dílny.

3 ŠIKMÉ PLOCHY ÚHLOVÝMI Frézování šikmých ploch úhlovými frézami - tohoto způsobu se využívá pro úzké šikmé plochy, poněvadž úhlové frézy mají poměrně malou délku řezných břitů. Profilový úhel úhlových fréz je odstupňován normou a frézy lze použít v případě shodného úhlu sklonu šikmé plochy. FRÉZAMI

4 ŠIKMÉ PLOCHY PODLE ORÝSOVÁNÍ Frézování šikmých ploch podle orýsování - tohoto způsobu se používá pro obrábění jednotlivých obrobků v kusové výrobě. Obrobek se nejdříve orýsuje dle rozměrů na výkrese. Při upínání se obrobek ustaví tak, aby ryska označující šikmou plochu byla rovnoběžná s čelistmi svěráku. K tomu se používají podložky umístěné na čelistech svěráku. Tento způsob je nepřesný.

5 ŠIKMÉ PLOCHY S POUŽITÍM PODLOŽEK Frézování s použitím zvláštních podložek - Podložky slouží k rychlejšímu a přesnějšímu ustavení obrobku. Je třeba volit takovou speciální podložku, aby budoucí šikmá plocha byla rovnoběžná s pracovním stolem frézky.

6 ŠIKMÉ PLOCHY S VYUŽITÍM SKLOPNÉHO SVĚRÁKU Frézování šikmých ploch s použitím sklopných svěráků - sklopné svěráky jsou často kombinovány s otočnými a patří k zvláštnímu příslušenství frézky. Pracovní poloha obrobku se zabezpečuje natočením sklopné části svěráku pod požadovaným sklonem. Úhel natočení se odečítá na úhlové stupnici svěráku. Rozsah natočení bývá do 45

7 ŠIKMÉ PLOCHY VYKLONĚNÍM VŘETENÍKU Frézování šikmých ploch vykloněním vřeteníku - rozsah vyklonění (natočení) bývá do 45 na obě strany od svislé polohy. Vřeteník lze natáčet po uvolnění matic na jeho zadní straně. Úhel vyklonění se odečítá na úhlové stupnici. Při tomto způsobu může být osa frézy při vyklonění vřeteníku rovnoběžná se šikmou plochou nebo kolmá na šikmou plochu.

8 FRÉZOVÁNÍ TVAROVÝCH PLOCH Na frézkách obrábíme tvarové plochy následujícími způsoby: a) podle orýsování b) tvarovými frézami c) pomocí otočného stolu d) kopírováním e) pomocí NC a CNC techniky f) pomocí složených fréz Volba konkrétního způsobu frézování je závislá především na velikosti tvarové plochy, počtu frézovaných obrobků a technickém vybavení dílny.

9 TVAROVÉ PLOCHY PODLE ORÝSOVÁNÍ Frézování tvarových ploch podle orýsování - Předem orýsovaná tvarová plocha se frézuje sdružením podélného a příčného pohybu. V podélném směru lze pracovat strojním posuvem a v příčném směru přestavuje frézař obrobek ručním způsobem tak, aby ryska sledovala obrys otáčející se frézy. Výsledek je závislý především na pozornosti a zkušenostech frézaře

10 TVAROVÉ PLOCHY TVAROVÝMI FRÉZAMI Frézování tvarových ploch tvarovými plochami - Tvarových fréz se používá většinou pro obrábění krátkých a jednodušších tvarových profilů. Tvarovými frézami se jedním záběrem ofrézuje buď celý tvarový povrch, nebo jen jeho určitá část. Nejčastěji se tvarové frézy používají k obrábění poloměrového zakřivení. Výhody: rychlé a přesné tvary Nevýhody: drahé nástroje

11 TVAROVÉ PLOCHY POMOCÍ OTOČNÉHO STOLU Frézování tvarových ploch pomocí otočného stolu - Tohoto způsobu se používá při frézování tvarových ploch, které bývají určeny středovým úhlem, poloměrem, případně tam kde je veliký poloměr zaoblení. Otočný stůl je kruhová otočná deska, která je otočná kolem svislé osy. Nahoře má upínací drážky pro upínání obrobků. Deskou stolu lze otáčet také strojním posuvem pomocí náhonové hřídele, jejíž konec se připevní na horní plochu stolu frézky. Příklad využití otočného stolu při frézování tvarové desky.

12 TVAROVÉ PLOCHY POMOCÍ KOPÍROVÁNÍ Frézování tvarových ploch pomocí kopírování - Frézování kopírováním se používá především v sériové výrobě, např. při výrobě zápustek, vaček apod. Jednodušší rovinné kopírování lze provádět i na běžných konzolových frézkách po jejich úpravě. Ta spočívá v uvolnění pohybu příčných saní (sledovací pohyb), upevnění šablony a palce na frézku. Přitlačení palce na šablonu může být provedeno například pružinami, nebo pneumatickým způsobem, pokud je k dispozici rozvod stlačeného vzduchu. Přítlačná síla musí být větší než radiální složka řezné síly. Výhody : vysoká přesnost, možnost výroby velmi složitých tvarů, levné a jednoduché frézovací nástroje, po seřízení stroje mohou práci vykonávat i méně kvalifikovaní zaměstnanci.

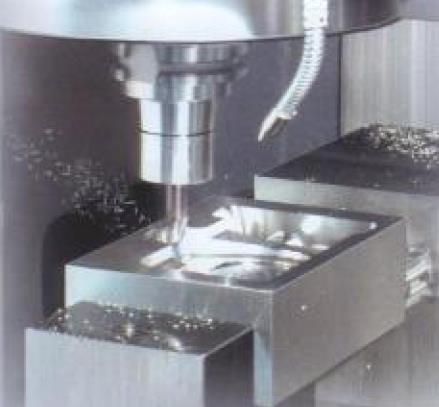

13 TVAROVÉ PLOCHY POMOCÍ NC A CNC TECHNIKY Frézování tvarových ploch pomocí NC a CNC techniky - Možnosti frézování tvarových ploch jsou závislé na možnostech řídícího systému. Tvarové plochy mohou byt vyráběny ve 2d prostoru 3d, 4d, 5d případně i více osách. Pohyb nástroje je zapisován současně v několika osách. Tuto činnost zabezpečuje interpolátor, znamená to, že propočítá dráhy v jednotlivých osách a vydává impuls do posuvových motorů. U CAD/CAM systémů je dráha nástroje dána výkresem či modelem.

14 TVAROVÉ PLOCHY POMOCÍ POMOCÍ SLOŽENÝCH FRÉZ Frézování tvarových ploch pomocí složených fréz - Tvarově složitější plochy lze frézovat složenými (sdruženými) frézami několik fréz upnutých na jednom společném trnu.

15 Zdroje: Teorie frézování. Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/ s. 3 4 Frézování tvarových ploch. Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/ s. 1-4 Dušan Drienský, Pavel Fúrik, Terézia Lehmanová, Josef Tomaides. Strojní obrábění I, SNTL, 1988, Kapitola 5, s
