1 Pistole A-dec N á v o d k p o u ž i t í OBSAH Úvod....1 Základní obsluha....3 Asepse....6 Seřízení....7 Údržba....9 Záruka Technické údaje Povinné informace ÚVOD Děkujeme vám, že jste si vybrali vybavení společnosti A-dec. Tato příručka obsahuje základní provozní pokyny a informace o seřizování a údržbě standardních a teplovodních pistolí A-dec s možností sterilizace v autoklávu. Tato příručka je určena stomatologům a zdravotnickému personálu. Než začnete pracovat s návodem k použití pistolí A-dec, přečtěte si všechna upozornění a varování. Přečtěte si popis jednotlivých součástí a seznamte se s jejich umístěním, funkcemi a ovládáním Rev AE 1

2 Pistole A-dec Návod k použití Funkce Sterilizovatelná pistole A-dec je trojcestná vzduchová a vodní pistole s patentovaným systémem rychloupínacích sterilizovatelných koncovek. Obrázek 1. Funkce sterilizovatelné pistole B C A E D Položka Popis Kde najdete pokyny k použití A Držák koncovky pistole Držák koncovky pistole na straně 4 B Koncovka pistole Koncovka pistole A-dec na straně 3 C Číslo šarže Zákaznický servis níže D Vzduchové tlačítko Voda, vzduch a funkce ostřiku na straně 3 E Vodní tlačítko Voda, vzduch a funkce ostřiku na straně 3 Zákaznický servis S dotazy ohledně servisu se obraťte na autorizovaného prodejce společnosti A-dec pro vaši lokalitu. Při volání na Zákaznický servis A-dec mějte po ruce číslo šarže produktu. Číslo šarže je uvedeno na pistoli nebo na držáku koncovky pistole ve formátu rok a měsíc Rev AE

3 Základní obsluha Voda, vzduch a funkce ostřiku Všechny sterilizovatelné pistole A-dec mají tlačítka, kterými se ovládají funkce vody, vzduchu a ostřiku. Pro ostřik stiskněte obě tlačítka najednou. Obrázek 2. Tlačítka pro vodu, vzduchu a ostřik Voda Vzduch Koncovka pistole A-dec Pistole A-dec je vybavena dvěma speciálně navrženými koncovkami. Tyto koncovky mají tři drážky, které při správném nasazení drží koncovku na místě a zabraňují jejímu vypadnutí během zákroku. Koncovky A-dec mají na sobě natištěnou firemní značku A-dec a. Obrázek 3. Rozlišující označení VAROVÁNÍ: Používejte pouze značkové koncovky určené pro pistoli A-dec. Koncovky A-dec byly navrženy a vyrobeny pro použití s pistolemi značky A-dec. Použití jiných koncovek než A-dec může způsobit jejich vypadávání. Vypadnutí koncovky může vést ke spolknutí nebo vdechnutí koncovky, které vyžaduje okamžitou lékařskou pomoc Rev AE 3

4 Pistole A-dec Návod k použití Nasazení koncovky pistole Koncovka se nasazuje stejně do standardních i uzamykatelných držáků. 1. Zatlačte koncovku pistole do držáku koncovky pistole tak, abyste ucítili dvojí cvaknutí. VAROVÁNÍ: Pokud při nasazení koncovky pistole nepocítíte dvojí cvaknutí, pistoli nepoužívejte. O-kroužek v držáku je poškozen, což může způsobit vypadnutí koncovky. Před použitím pistole vyměňte O-kroužky. Obrázek 4. Nasaďte koncovku Neúplná instalace koncovky (je vidět drážka) Úplná instalace (není vidět žádná drážka) 2. Namiřte pistoli k podlaze a několikrát stiskněte tlačítko vzduchu, abyste se ujistili, že koncovka je správně nasazena. TIP: Vyjměte koncovku pistole přímým vytažením ven z pistole. Držák koncovky pistole Pistole A-dec jsou od výrobce vybaveny neuzamykatelným držákem koncovky. Existuje též provedení s uzamykatelným držákem. Obrázek 5. Neuzamykatelný a uzamykatelný držák koncovky pistole Neuzamykatelný držák Uzamykatelný držák Neuzamykatelný držák Neuzamykatelný držák koncovky pistole má hladký vnější povrch a umožňuje snadné sejmutí a nasazení koncovky. POZNÁMKA: Tento držák koncovky není vhodný pro odtažení tváře, protože umožňuje rotaci koncovky Rev AE

5 Uzamykatelný držák Uzamykatelný držák má šestihrannou matici, kterou lze utáhnout, aby se koncovka snadno Díky tomu lze koncovku použít pro odtažení tváře. Omezení rotace koncovky Při rozstřikování do různých směrů se koncovka pistole otáčí. Pokud však koncovku pistole používáte pro odtažení tváře a máte na ní držák s šestihrannou maticí, můžete matici seřídit, aby se koncovka snadno neotáčela. 1. Nasaďte koncovku pistole. Viz Nasazení koncovky pistole na straně K utažení šestiboké matice použijte přiložený plastový klíč. 3. Zajistěte, aby se koncovka volně neotáčela. UPOZORNĚNÍ: Utahování šestihranné matice držáku na nesprávně nasazené koncovce může poškodit vnitřní pouzdro držáku, takže sejmutí koncovky a nasazení nové koncovky bude obtížné. TIP: Sejměte koncovku otočením šestiboké matice o 1/4 otáčky proti směru hodinových ručiček a vytažením koncovky přímo z pistole. Rychloupínací přípojka pistole Rychloupínací přípojka pistole A-dec umožňuje odpojení pistole od stomatologického unitu bez nutnosti vypnutí systému. Obrázek 6. Rychloupínací přípojky pistole A-dec Odpojení pistole 1. Vypněte hlavní vypínač. 2. Stisknutím tlačítek vzduchu a vody na pistoli snižte tlak vzduchu a vody v systému. 3. Odšroubujte rukojeť pistole, až se hlava pistole odpojí od přípojky. Jakmile je pistole odpojena, vykape z ní všechna voda, která zůstala v hlavě pistole. UPOZORNĚNÍ: Na zařízeních bez rychloupínací přípojky před odpojením pistole odstraňte láhev s vodou. Jestliže se láhev s vodou nachází nad pistolí, voda může z hadičky vytéct Rev AE 5

6 Pistole A-dec Návod k použití Teplovodní pistole A-dec Teplovodní pistole A-dec vstřikuje do ústní dutiny ohřátou vodu, čímž snižuje nepříjemné pocity při stříkání studené vody na citlivé tkáně. Stomatologické unity A-dec 300 a A-dec 500 a nástroje asistenta používají hadičky pistole ohřívané odporovým topným drátem a mají pět nastavení teploty. Cascade a starší modely stomatologických unitů a krabice spojky využívají průtokový ohřívač vody a hadičku pistole ohřívanou odporovým topným drátem. U těchto modelů nelze nastavit teplotu vody. Informace o seřízení teploty najdete v části Teplota na straně 8. Obrázek 7. Průtokový nízkonapěťový ohřívač vody pro model Cascade a starší stomatologické unity. Asepse Všechny koncovky jsou považovány za rizikové položky, které musí být po každém použití sterilizovány. Pistole a koncovky společnosti A-dec lze sterilizovat v autoklávu nebo horkovzdušném sterilizátoru. Před sterilizací odpojte pistoli a koncovky od stomatologického unitu. Odpojení pistole 1. Vypněte hlavní vypínač. 2. Stisknutím tlačítek vzduchu a vody na pistoli snižte tlak vzduchu a vody v systému. 3. Odšroubujte rukojeť pistole, až se hlava pistole odpojí od přípojky. Jakmile je pistole odpojena, vykape z ní všechna voda, která zůstala v hlavě pistole. Předběžné čištění Před sterilizací proveďte předběžné vyčištění pistole a koncovek. 1. Jemně očistěte závity pistole nylonovým nebo mosazným kartáčkem. 2. Sejměte koncovku z pistole. 3. Ponořte koncovku do uchovávacího roztoku, než bude připravena k čištění ultrazvukem. 4. Dodržujte pokyny výrobce ultrazvukového přístroje. 5. Před sterilizací odstraňte z pistole a koncovky všechny čisticí prostředky Rev AE

7 Sterilizace Při sterilizaci pistole a koncovky postupujte podle následujících kroků: 1. Pistoli a koncovky propláchněte čistou vodou. 2. Koncovky propláchněte isopropylalkoholem nebo přípravkem Harvey s Vapo-Steril. 3. Sterilizujte pistoli a koncovku pistole teplem pomocí parního autoklávu po dobu minimálně 4 minuty při dodržení teploty 134 C (273 F). UPOZORNĚNÍ: Sterilizace vybavení za vyšších teplot snižuje životnost O-kroužku. Seřízení U pistolí A-dec lze seřídit přívod vzduchu a průtok vody. Teplovodní pistole A-dec pro produkty A-dec 300 a A-dec 500 mají také možnost seřízení teploty. Přívod vzduchu a vody A-dec používá tři různé metody seřízení přívodu vzduchu a vody. Podle níže uvedené tabulky určete místo a metodu seřízení pro stomatologický unit nebo nástroje asistenta A-dec. Tabulka 1. Umístění a metody řízení průtoku Model Místo regulace průtoku Seřizovací metoda Stomatologické unity A-dec 300, 532, 533, 541 a 542 Nástroje asistenta A-dec 300 se zadní montáží Nástroje asistenta A-dec 300 s boční montáží Stomatologické unity Radius 2122 a 2132 Otočný unit a řídicí blok (541/542) Místo napájení Blok podpory Otočný unit Klínový ventil Klínový ventil Klínový ventil Ovládací ventily na řídicím bloku Nástroje asistenta A-dec 551 Páka nastavení křesla Klínový ventil Nástroje asistenta Radius 7115 Páka nastavení křesla Klínový ventil Nástroje asistenta Radius 7285 Kryt plivátka Klínový ventil Stomatologické unity Cascade 2140 a 2150 Otočný unit Ovládací ventily na řídicím bloku Nástroje asistenta Cascade Krabice spojky Klínový ventil Rev AE 7

8 Pistole A-dec Návod k použití Seřízení průtoku klínovým ventilem 1. Otočením stavěcího šroubu pro rozvod vody ve směru hodinových ručiček se sníží průtok vody, otočením proti směru hodinových ručiček se průtok zvýší (viz Obrázek 8). 2. Otočením stavěcího šroubu pro rozvod vzduchu ve směru hodinových ručiček se sníží proudění vzduchu, otočením proti směru hodinových ručiček se proudění zvýší. 3. Stisknutím obou tlačítek pistole vyzkoušejte rozstřikování. Obrázek 8. Klínový ventil Stavěcí šrouby Červená hadička (voda) Žlutá hadička (vzduch) Seřízení průtoku pomocí ventilu pro řízení průtoku 1. Otočením horního ovládacího ventilu ve směru hodinových ručiček se sníží průtok vody, otočením proti směru hodinových ručiček se průtok vody zvýší (viz Obrázek 9). 2. Otočením spodního ovládacího ventilu ve směru hodinových ručiček se sníží proudění vzduchu, otočením proti směru hodinových ručiček se proudění zvýší. 3. Stisknutím obou tlačítek pistole vyzkoušejte rozstřikování. Obrázek 9. Ventily řízení průtoku na řídicím bloku Řídicí ventil průtoku vody Řídicí ventil proudění vzduchu Teplota Teplovodní pistole A-dec má pět možností nastavení teploty. Chcete-li seřídit teplotu vody, obraťte se na místního autorizovaného prodejce společnosti A-dec Rev AE

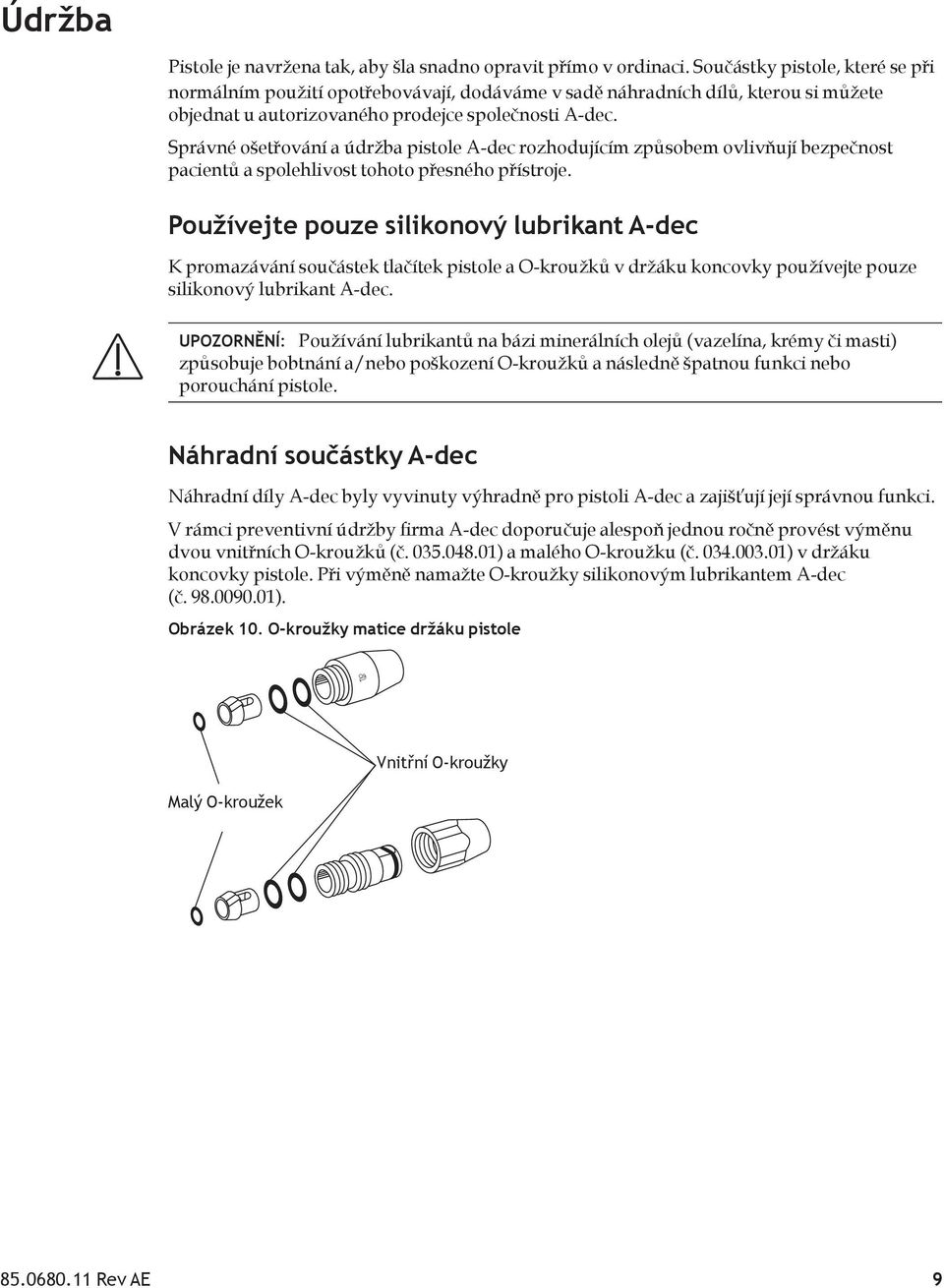

9 Údržba Pistole je navržena tak, aby šla snadno opravit přímo v ordinaci. Součástky pistole, které se při normálním použití opotřebovávají, dodáváme v sadě náhradních dílů, kterou si můžete objednat u autorizovaného prodejce společnosti A-dec. Správné ošetřování a údržba pistole A-dec rozhodujícím způsobem ovlivňují bezpečnost pacientů a spolehlivost tohoto přesného přístroje. Používejte pouze silikonový lubrikant A-dec K promazávání součástek tlačítek pistole a O-kroužků v držáku koncovky používejte pouze silikonový lubrikant A-dec. UPOZORNĚNÍ: Používání lubrikantů na bázi minerálních olejů (vazelína, krémy či masti) způsobuje bobtnání a/nebo poškození O-kroužků a následně špatnou funkci nebo porouchání pistole. Náhradní součástky A-dec Náhradní díly A-dec byly vyvinuty výhradně pro pistoli A-dec a zajišťují její správnou funkci. V rámci preventivní údržby firma A-dec doporučuje alespoň jednou ročně provést výměnu dvou vnitřních O-kroužků (č ) a malého O-kroužku (č ) v držáku koncovky pistole. Při výměně namažte O-kroužky silikonovým lubrikantem A-dec (č ). Obrázek 10. O-kroužky matice držáku pistole Malý O-kroužek Vnitřní O-kroužky Rev AE 9

10 Pistole A-dec Návod k použití Řešení potíží Následující tabulka slouží k určení a řešení problémů s pistolí: Tabulka 2. Řešení potíží Problém Možná příčina Akce Tlačítkem pistole uniká vzduch nebo voda. Z nepoužívané koncovky kape voda. Špatné O-kroužky tlačítka Špatné O-kroužky na tlačítcích vody Vyměňte tlačítko (číslo součásti ) vyměňte tlačítko vody (číslo součásti ) Při stisknutí tlačítka vzduchu z koncovky krátce vystříkne voda. Z rukojeti pistole uniká voda nebo vzduch. Z držáku koncovky uniká vzduch. Nesprávně nasazená nebo poškozená koncovka pistole Rukojeť pistole není pevně připojena k pistoli. O-kroužky na přípojce jsou poškozené. Koncovka pistole je poškozená. Vnitřní O-kroužky na přípojce jsou poškozené. Koncovku vytáhněte a nasaďte ji správně. Jestliže koncovka pistole stále protéká, vyměňte ji. Utáhněte rukojeť, aby pevně přiléhala k pistoli. Vyměňte O-kroužky (číslo součásti ) na přípojce a promazejte je silikonovým lubrikantem A-dec. Vyměňte koncovku za novou (číslo součásti ). Vyměňte dva vnitřní O-kroužky (číslo součásti ) v držáku. Nasazení koncovky pistole je obtížné. Ze spodní části držáku koncovky uniká voda. Koncovka pistole nedrží pevně v držáku. Vnitřní O-kroužky držáku byly promazány lubrikantem na bázi minerálních olejů. Došlo k poškození držáku koncovky. Koncovka není správně nasazena. Malý O-kroužek v držáku netěsní. Používáte koncovku pistole, která není od společnosti A-dec. O-kroužky držáku jsou opotřebované nebo poškozené. Vyměňte O-kroužky (číslo součásti ) a odstraňte zbytky lubrikantu z držáku. Nové O-kroužky promazávejte silikonovým lubrikantem A-dec. Vyměňte držák koncovky (neuzamykatelný číslo součásti , uzamykatelný číslo součásti ) Zasuňte koncovku tak, aby nebyla vidět třetí drážka. Vyměňte O-kroužek nebo celý držák (číslo součásti ). Koncovku nahraďte koncovkou pistole A-dec (číslo součásti ). Vyměňte O-kroužky (číslo součásti ) Rev AE

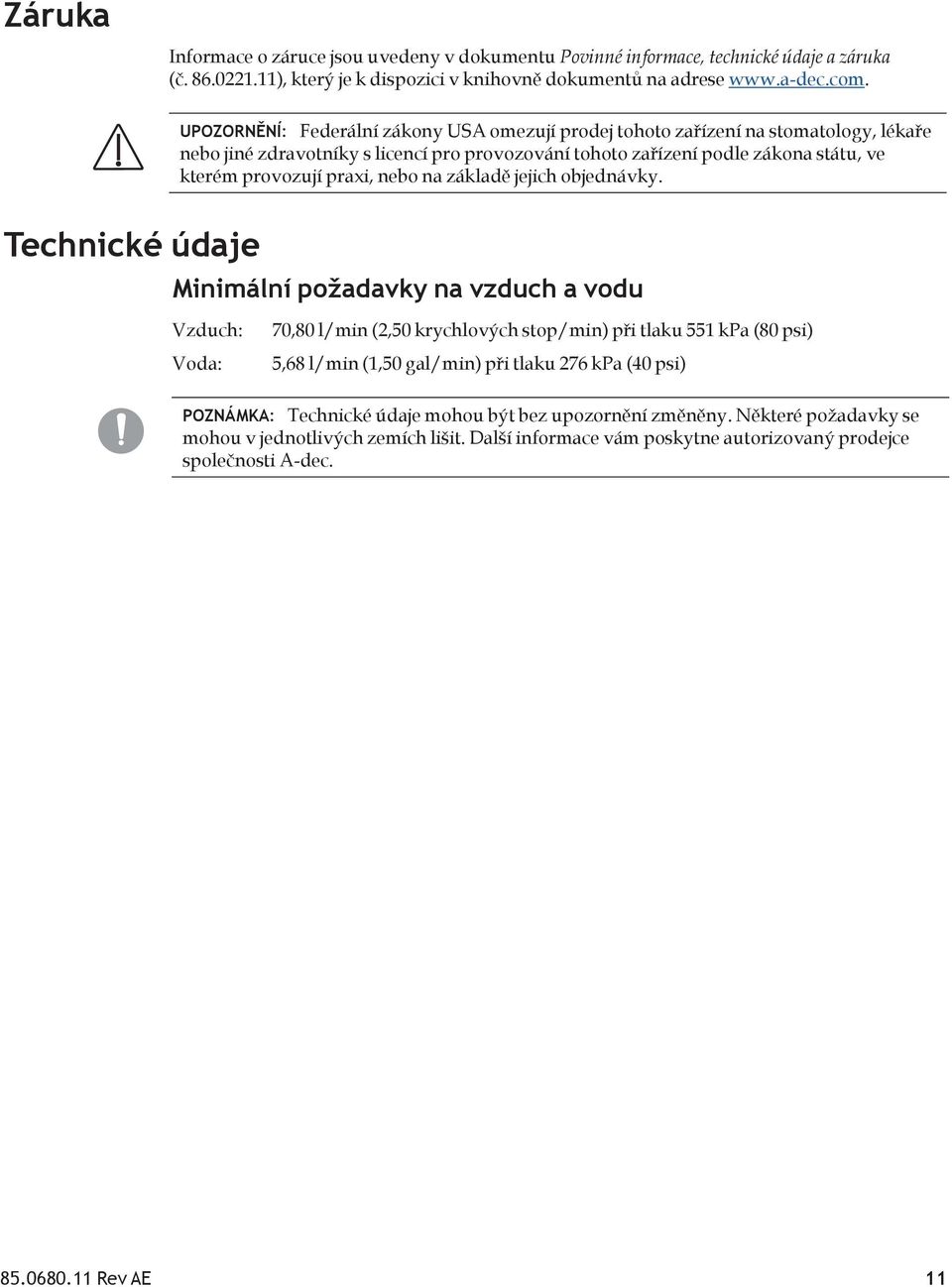

11 Záruka Informace o záruce jsou uvedeny v dokumentu Povinné informace, technické údaje a záruka (č ), který je k dispozici v knihovně dokumentů na adrese UPOZORNĚNÍ: Federální zákony USA omezují prodej tohoto zařízení na stomatology, lékaře nebo jiné zdravotníky s licencí pro provozování tohoto zařízení podle zákona státu, ve kterém provozují praxi, nebo na základě jejich objednávky. Technické údaje Minimální požadavky na vzduch a vodu Vzduch: Voda: 70,80 l/min (2,50 krychlových stop/min) při tlaku 551 kpa (80 psi) 5,68 l/min (1,50 gal/min) při tlaku 276 kpa (40 psi) POZNÁMKA: Technické údaje mohou být bez upozornění změněny. Některé požadavky se mohou v jednotlivých zemích lišit. Další informace vám poskytne autorizovaný prodejce společnosti A-dec Rev AE 11

12 Pistole A-dec Návod k použití Povinné informace Informace, jejichž zveřejnění nařizují příslušné správní úřady, jsou uvedeny v dokumentu Povinné informace, technické údaje a záruka (č ), který je k dispozici v knihovně dokumentů na adrese Sídlo společnosti A-dec 2601 Crestview Drive Newberg, OR USA Tel.: v USA a Kanadě Tel.: mimo USA a Kanadu Fax: A-dec Australia Unit Ricketty Street Mascot, NSW 2020 Austrálie Tel.: v Austrálii Tel.: +61 (0) mimo Austrálii A-dec China A-dec (Hangzhou) Dental Equipment Co., Ltd. 528 Shunfeng Road Qianjiang Economic Development Zone Hangzhou Zheijiang, Čína Tel.: A-dec United Kingdom Autorizovaný zástupce pro EU Austin House, 11 Liberty Way Nuneaton, Warwickshire CV11 6RZ Anglie Tel.: 0800 ADEC UK ( ) ve Velké Británii Tel.: +44 (0) mimo Velkou Británii Rev AE Copyright 2014 A-dec Inc. Všechna práva vyhrazena.
