Dvourozměrné měření úhlových korelací (2D ACAR) Technical University Delft

Save this PDF as:

Rozměr: px
Začít zobrazení ze stránky:

Download "Dvourozměrné měření úhlových korelací (2D ACAR) Technical University Delft"

Transkript

1 Dvourozměrné měření úhlových korelací (2D ACAR) Technical University Delft

2 Dvourozměrné měření úhlových korelací (2D ACAR) Technical University Delft

3 Dvourozměrné měření úhlových korelací (2D ACAR) mapování k-prostoru Ni 2 MnGa [100] [110]

4 Dvourozměrné měření úhlových korelací (2D ACAR) rekonstrukce Fermiho plochy Ni 2 MnGa experiment výpočet

5 Měření doby života pozitronů fast-fast spektrometr fast-slow spektrometr fast obvod - čas fast obvod - čas slow obvod - energie

6 Měření doby života pozitronů analogový spektrometr 22 Na source-sample sandwich Anode out Hamatsu Hamatsu H3378 H3378 Det 1 Det 2 Fast amplifier HP MSA-0204 Pb shielding Fast amplifier HP MSA-0204 Anode out Inverting transformer ORTEC IT 100 Inverting transformer ORTEC IT 100 CFDD ORTEC 583 STOP TAC/SCA ORTEC 567 START Timing out CFDD ORTEC 583 Timing out Delay ADC Canberra 8077 To PC

7 Měření doby života pozitronů analogový spektrometr 511 kev STOP detector START detector 511 kev 1274 kev CFD constant-fraction discrimination inversion+attenuation crossover CFD delay sum amplitude selection lower level upper level

8 Měření doby života pozitronů analogový spektrometr 511 kev STOP detector START detector 511 kev 1274 kev CFD CFD START STOP delay STOP TAC START ADC PC

9 Měření doby života pozitronů analogový spektrometr detectors t fast-fast PL spectrometer timing resolution 160 ps (FWHM 22 Na) coincidence count rate 100 s counts in spectrum F. Bečvář et al., Nucl. Instr. Meth. A 443, 557 (2000) source-sample sandwich

10 Měření doby života pozitronů digitální spektrometr

11 Měření doby života pozitronů digitální spektrometr

12 Měření doby života pozitronů digitální spektrometr 8-bit, vzorkovací frekvence: 4 GHz (vzdálenost mezi digitalizovanými body: 250 ps) šířka pásma: 1 GHz 1 kanál vstup detektor 2 vstup detektor 1 digitální spektrometr dob života pozitronů 2xDC211 se společnou časovou základnou rychlost přenosu dat do PC: 500 MB/s přenos dat do PC externí trigger AS BUS

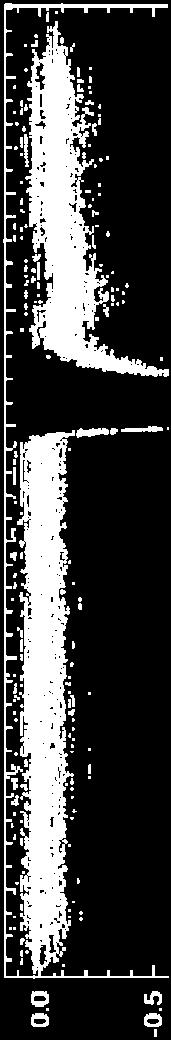

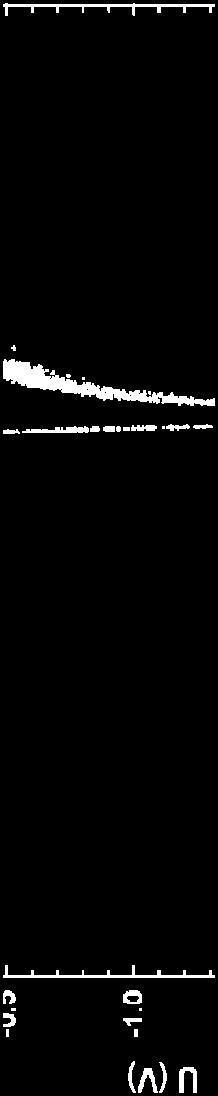

13 Měření doby života pozitronů digitální spektrometr waveforms digitalizované detektorové pulsy (300 bodů, 75 ns) normalizované waveformy detektor 1 detektor waveforms 300 waveforms

14 Měření doby života pozitronů digitální spektrometr energetické spektrum 22 Na (1 MBq) 511 kev 30x10 3.0x x10 6 detektor 1 FWHM 130 kev (25 %) co ounts 2.0x10 6 detektor 2 1.5x10 6 FWHM 120 kev (24 %) 1.0x x kev E (kev)

15 Měření doby života pozitronů integrální metoda constantní frakce (icf) normované integrované pulsy detektor 1 START signal 2500 waveformů

16 Měření doby života pozitronů integrální metoda constantní frakce (icf) normované integrované pulsy detektor 1 icf frakce: 7 % START signál t CF určeno parabolickou interpolací icf bod 2500 waveformů

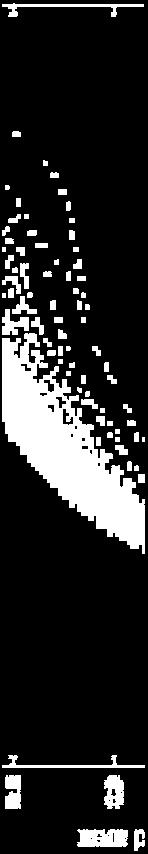

17 Měření doby života pozitronů integrální metoda constantní frakce (icf) normované integrované pulsy detektor 1 START signál icf frakce: 7 % t CF určeno parabolickou interpolací FWHM <5ps icf bod 2500 waveformů

18 Měření doby života pozitronů integrální metoda constantní frakce (icf) digitální filtry detektor 1 START signál filtry icf bod 2500 waveformů

19 Měření doby života pozitronů digitální spektrometr referenční vzorek vyžíhané -Fe (99.999%) zářič 22 Na (1.2 MBq) celková statistika: counts channel

20 Měření doby života pozitronů digitální spektrometr referenční vzorek vyžíhané -Fe (99.999%) zářič 22 Na (1.2 MBq) re esudials ( ) celková statistika: fit 10 5 counts / = channel

21 Měření doby života pozitronů digitální spektrometr referenční vzorek vyžíhané -Fe (99.999%) zářič 22 Na (1.2 MBq) re esudials ( ) celková statistika: Fe: = ( ) ps fit Fe counts / = channel

22 Měření doby života pozitronů digitální spektrometr referenční vzorek vyžíhané -Fe (99.999%) zářič 22 Na (1.2 MBq) re esudials ( ) celková statistika: Fe: = ( ) ps counts fit Fe příspěvek od zdroje / = časové é rozlišení 145 ps (FWHM) channel

23 Měření doby života pozitronů digitální spektrometr zdvojnásobení počtu koincidencí counts coun nts 3.0x10 6 detektor 1 25x10 2.5x x x x10 3 STOP-START START-STOP mód: detektor 1: START detektor 2: STOP 1.0x10 6 STOP-START mód: detektor 1: STOP 0.0 detektor 2: START 3.0x x x x x x10 3 START-STOP detektor E (kev)

24 Měření doby života pozitronů digitální spektrometr 10 5 analogový spektrometr digitální spektrometr časové rozlišení digitální 145 ps 10 4 analogový 160 ps counts channel
