1 Dvoucestné škrticí ventily se stabilizací D n 06 p max 32 MPa Q max 32 dm 3 min -1 VSS2-206 HC /2003 Nahrazuje HC /2000 Dvoucestný škrticí ventil se stabilizací tlakového spádu s vestavěným jednosměrným ventilem Provedení na desku Dvě varianty nastavování: - otočnou rukojetí - otočnou rukojetí se zámkem Pro řízení na vstupu nebo výstupu spotřebiče, případně paralelně ke spotřebiči Možnost přidržení Mezinárodní připojovací rozměry podle ISO 4401-AB-03-4-A a DIN A6 Připojovací desky - viz katalogový list HC 0002 Popis konstrukce a funkce Škrticí ventily se stabilizací tlakového spádu se používají pro řízení průtoku v hydraulických systémech vyžadujících velmi malou závislost průtoku na tlaku a teplotě. Sestávají z tělesa (1), pouzdra (2), škrticího šoupátka (3), pružiny (4), (5), jednosměrného ventilu (6) a otočné rukojeti (7) s příslušným přestavným mechanismem. V základní povrchové úpravě je těleso ventilu fosfátováno. Škrticí ventil VSS2-206-xxQ/Jx0-1 (bez přidržení ) Škrcení průtoku ve směru A B probíhá na škrticím průřezu (8). Škrticí průřez je nastaven otočnou rukojetí. Pro zajištění nezávislosti průtoku v kanálu B je za škrticí průřez (8) zařazen stabilizátor (5). Pružina (4) tlačí škrticí šoupátko (3) a stabilizátor (5) na vnější dorazy a udržuje při nulovém průtoku stabilizátor otevřen. Při průtoku ventilem působí tlak v kanálu A přes trysku (9) na spodní plochu. Vzniklá síla pohybuje stabilizátorem vzhůru, přivírá jej a snižuje tlakovou diferenci na škrticím průřezu (8) tak dlouho, až se opět obnoví rovnováha. Stabilizátor porovnává trvale tlakovou diferenci na škrticím průřezu (8) s hodnotou danou parametry a předepnutím pružiny a stálým doregulováním udržuje průtok konstantní. 1

2 HC 5041 Škrticí ventil VSS2-206-x/JxA-1 (s přidržením ) Funkce tohoto ventilu odpovídá principiálně funkci ventilu popsaného výše. Existuje zde však možnost přidržení vnějším tlakem přivedeným z kanálu P přes trysku (10) na spodní stranu (5). Funkce přidržení je dobře patrná z uvedeného schématu. Neprotéká-li ventilem kapalina (rozváděč (11) ve střední poloze), působí tlak v kanálu P na spodní stranu a udržuje ho v horní uzavřené poloze. Při přestavení rozváděče do levé polohy dojde k připojení kanálu A na zdroj tlaku, avšak uzavřený stabilizátor zabrání náhlému vzrůstu průtoku v kanálu B a tím i poskoku připojeného hydromotoru. Rozběh hydromotoru je plynulý. Vlastní funkce stabilizace průtoku je stejná jako v předchozím případě. Ventil s přidržením může být zapojen pouze na vstup hydromotoru. Volný průtok z kanálu B do kanálu A je umožněn u ventilů obou provedení paralelně připojeným jednosměrným ventilem (6). 11 T P Typový klíč VSS /J -1 Škrticí ventil se stabilizací Dvoucestné provedení neoznačen V Těsnění Standard (NBR) FPM (Viton) Jmenovitá světlost Konstrukční provedení Maximální průtok(dm 3.min -1 ) 1,6 3,2 6, ,6Q 3,2Q 06Q 16Q 32Q A O Provedení s přidržením bez přidržení Vestavěný jednosměrný ventil Z O Způsob nastavování otočná rukoje se zámkem otočná rukoje bez zámku Preferované typy naleznete zvýrazněné v typovém klíči a v tabulce na straně 3 2

3 Schématické značky HC 5041 Zjednodušená značka Podrobná značka bez přidržení s přidržením bez přidržení s přidržením Základní parametry Jmenovitá světlost mm 06 Maximální průtok dm 3.min -1 1,6 3,2 6, Minimální průtok cm 3.min Maximální tlak v kanálu A MPa 32 Maximální tlak v kanálu B MPa 32 Minimální tlaková diference MPa 0, ,4 Tlaková kapalina Minerální olej výkonových tříd HM, HV dle CETOP RP 91H ve viskozitních třídách ISO VG 32, 46 a 68 Rozsah provozní teploty kapaliny pro standardní těsnění (NBR) C Rozsah provozní teploty kapaliny pro těsnění Viton (FPM) C Rozsah provozní viskozity mm 2.s Předepsaný stupeň čistoty kapaliny pro: Q 1dm 3.min -1 Q>1dm 3.min -1 Min. třída 20/17/14 podle ISO 4406 (1999) Min. třída 21/18/15 podle ISO 4406 (1999). Přípustná změna průtoku pro Q > 2,5 Q min při změně tlaku 6 až 100% % ± 5 Hmotnost kg 1,1 Montážní poloha libovolná Náhradní díly Sada těsnění Provedení Standard NBR Rozměr a počet O-kroužek Square ring Opěrný kroužek 15 x 1,8 NBR70 (4 ks) Preferované typy ventilů 9,25 x 1,68 NBR70 (4 ks) 3,56 x 6,26 x 1,14 (1 ks) 9 x 1,8 NBR70 (1 ks) - 8,31 x 11,01 x 1,14 (2 ks) 4 x 1,75 (1 ks) - 13,16 x 15,86 x 1,14 (1 ks) 12,42 x 1,78 (1 ks) - 14,73 x 17,43 x 1,14 (1 ks) Typové označení Objednací číslo VSS Q/JZO VSS Q/JZO VSS Q/JZO Objednací číslo

4 HC 5041 p-q charakteristiky měřeno při n =35mm 2 s -1 a t=40 C Závislost průtoku A B na nastavení rukojeti Dílky stupnice Charakteristika jednosměrného ventilu p =f(q) Tlaková ztráta Dp [MPa] Průtok (B A) Škrticí ventil uzavřen Závislost průtoku na teplotě Průtok Q [dm 3.min -1 ] Průtok [cm 3.min -1 ] Teplota ( C) Teplota ( C) 4

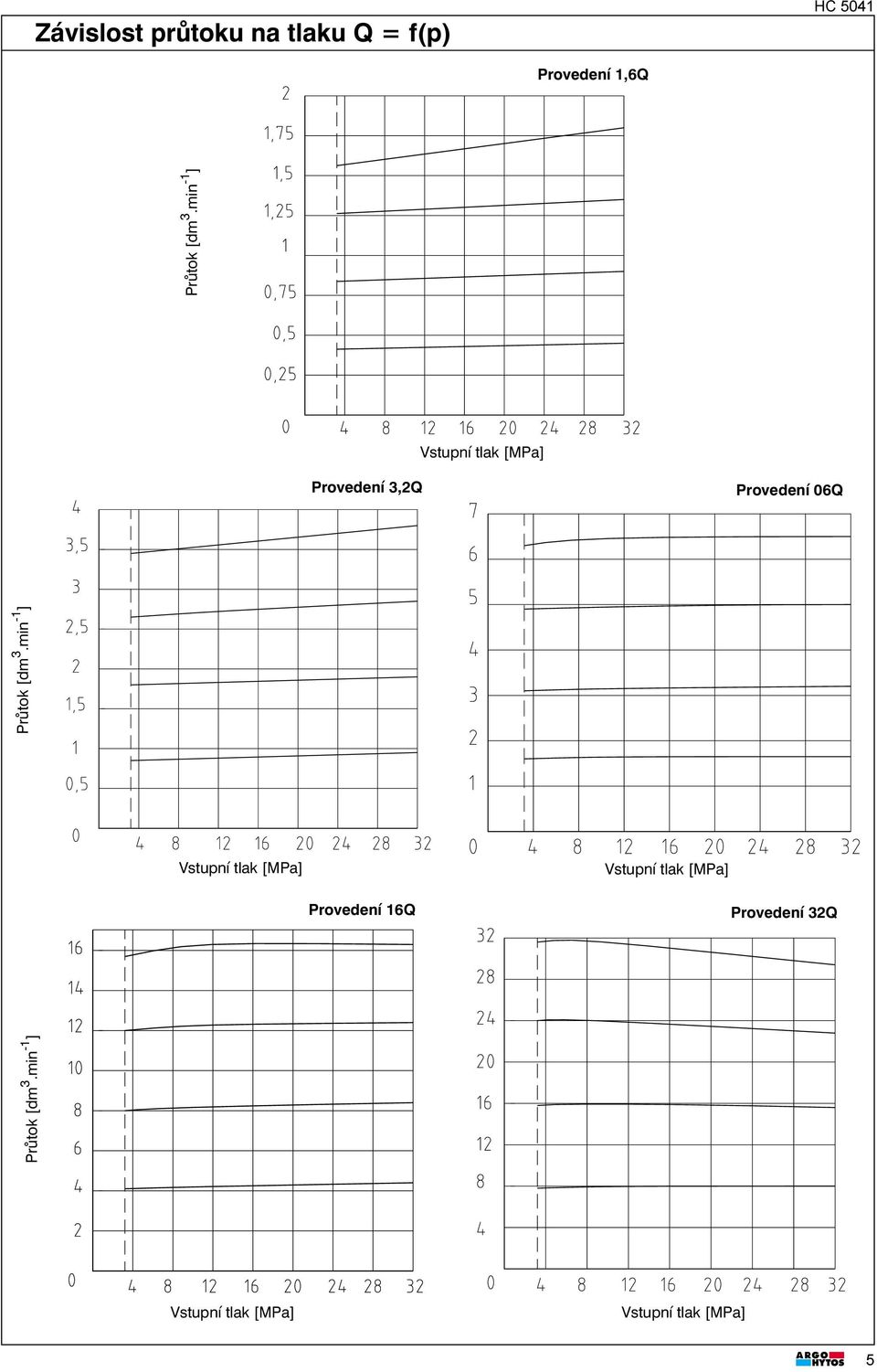

5 Závislost průtoku na tlaku Q = f(p) HC 5041 Provedení 1,6Q Provedení 3,2Q Provedení 06Q Provedení 16Q Provedení 32Q 5

6 HC 5041 Rozměrový náčrt rozměry v mm 1 Kanál A (vstup) 2 Kanál B (výstup) 3 Kanál P(otvor Æ5,2 mm je vyvrtán jen u provedení s přidržením, u provedení bez přidržení je pouze zahloubení pro O-kroužek) 4 Zahloubení pro O-kroužek na místě kanálu T 5 Typový štítek 6 Square ring KANTSEAL (4 ks) (9,25x1,68 NBR70) 7 Otočná rukoje pro nastavení průtoku 8 Výška ventilu s otočnou rukojetí bez klíče 9 Výška ventilu s otočnou rukojetí s klíčem 10 Prostor pro vyjmutí klíče Požadovaná jakost povrchu protikusu Upozornění! Ÿ Ÿ Ÿ Obalovou fólii lze recyklovat. Upevňovací šrouby M5x30 ČSN (4 ks) je nutno objednat samostatně. Utahovací moment je 8,9 Nm. Uvedené údaje slouží jen k popisu produktu a v žádném případě se nerozumí jako zaručené vlastnosti ve smyslu práva. 6 ARGO-HYTOSa. s. CZ Vrchlabí tel.: , fax: sales.cz@argo-hytos.com Změny vyhrazeny!
