ML6421A,B HONEYWELL. Elektrické lineární pohony ventilů VLASTNOSTI TECHNICKÉ PARAMETRY OBECNĚ TECHNICKÉ INFORMACE

Transkript

1 HONEYWELL ML6421A,B Elektrické lineární pohony ventilů VLASTNOSTI Snadná a rychlá instalace Není nutné žádné oddělené spojení Žádné nastavování Koncové spínače omezující sílu Možnost ručního nastavení Modely pro 24V a 230 V Synchronní motor Provedení odolné proti korozi Bez údržbové TECHNICKÉ PARAMETRY TECHNICKÉ INFORMACE Vymezení teploty Podmínky při provozu C; % r.v. Podmínky při skladování C; % r.v. Teplota média ve ventilu Max C (+220 C s vysokoteplotní soupravou) Bezpečnost Bezpečnostní třída, 24V III podle normy EN Bezpečnostní třída, 230V I podle normy EN60730 OBECNĚ Tyto pohony jsou určeny pro 3-polohovou regulaci a jsou vybaveny synchronním motorem pro přesné polohování. Mohou být použity s ovládacími prvky poskytujícími spínané nebo plovoucí jednopólové dvojzdvihové (SPDT) řídicí výstupy k ovládání standardních řad ventilů Honeywell ve vytápěcích, větracích a klimatizačních aplikacích. Standardní stupeň krytí IP54 podle normy EN60529 Ohnivzdorný kryt V0 podle UL94, s kovovou ucpávkou kabelu Hladina hluku 45 db(a) Připojení Svorky pro připojení 1,5 mm 2 Vstup kabelu M20x1,5 a vylamovací otvor na PG11 Materiál Kryt ABS Třmen a základna Hliníkový odlitek Hmotnost 2,0 kg Rozměry Viz Obr. 1. a Obr. 2 ML6421A,Bcz01r0207

2 Číslo modelu ML6421A3005 ML6421B3004 ML6421A3013 ML6421B3012 Napájecí napětí 24 V AC (±15 %); 50/60 Hz 230 V AC (+10 %/-15 %); 50/60 Hz Spotřeba proudu 13 VA (50 Hz) / 15 VA (60 Hz) 11 VA (50 Hz) / 13 VA (60 Hz) Signální vstup 1 Signální vstup 2 Napájecí napětí na svorkách 1 a 24 V~; táhlo pohonu se vysouvá: dvoucestný ventil je uzavřen; kanál A - AB trojcestného ventilu je otevřen. Napájecí napětí na svorkách 2 a 24 V~; táhlo pohonu se zasouvá: dvoucestný ventil je otevřen; kanál A - AB trojcestného ventilu je uzavřen. Napájecí napětí na svorkách N a Ph 1; táhlo pohonu se vysouvá: dvoucestný ventil je uzavřen; kanál A - AB trojcestného ventilu je otevřen. Napájecí napětí na svorkách N a Ph 2; táhlo pohonu se zasouvá: dvoucestný ventil je otevřen; kanál A - AB trojcestného ventilu je uzavřen. Zdvih 20 mm 38 mm 20 mm 38 mm Doba chodu při 50 Hz 1,9 min 3,5 min 1,9 min 3,5 min Jmenovitá síla na dříku 1800 N POPIS FUNKCE Obecně Pohyb synchronního motoru je převáděn na lineární pohyb dříku pohonu prostřednictvím šnekového převodu. Dřík pohonu je spojen s dříkem ventilu pomocí upínače zajištěného tlačítkem. Pomocí instalovaných mikrospínačů vnitřní snímač síly vypíná pohon přesně v okamžiku, kdy je dosaženo jmenovité síly na dříku. Ruční nastavení Pohony jsou vybaveny ručním ovládáním používaným v případě výpadku napájení. Ruční nastavení je možné jen po vypnutí nebo odpojení napájení. Za účelem nastavení stiskněte tlačítko ručního ovládání a otočte jím proti směru hodinových ručiček, abyste pohnuli dříkem dolů, nebo ve směru hodinových ručiček, abyste pohnuli dříkem nahoru. Jakmile se pohon vrátí do režimu automatického řízení, tlačítko ručního ovládání se automaticky odblokuje. POZN.: Příslušenství Ruční nastavení umožňuje vyvinout značně vysokou zavírací sílu, která může způsobit zaseknutí vřetena pohonu za současného překročení hodnot silových spínačů, takže motor se nemůže pohybovat. Proto po ručním uzavření musí být vřeteno uvolněno otočením tlačítka ručního nastavení o jednu otáčku, aby se ruční ovládání automaticky vyřadilo při obnovení dodávky energie. Na vyžádání je k dispozici toto příslušenství: Pomocné přepínače Pohony mohou být při instalaci vybaveny jednotkou pomocných spínačů se dvěma kontakty (viz Obr. 4). Jejich spínací body jsou nastavitelné v celé délce zdvihu pohonu. Přepínače lze použít ke spínání čerpadel nebo k dálkové signalizaci jakékoli polohy pohonu. S jednotkou jsou dodána ucpávka kabelu PG11. Pomocné potenciometry Mohou být použity jako zpětnovazební potenciometry a/nebo k zajištění dálkové indikace polohy ventilu (viz Obr. 4). S jednotkou je dána ucpávka kabelu PG11. Typ příslušenství Pomocné přepínače 250 V AC/10 A (balení obsahuje 2 SPDT Pomocný potenciometr (plný rozsah 220 Ω; provozní rozsah 135 Ω) Jediný pomocný potenciometr (10 kω) Pro zdvih 20 mm 38 mm Objednací č mm mm mm mm ML6421A,Bcz01r0207 2

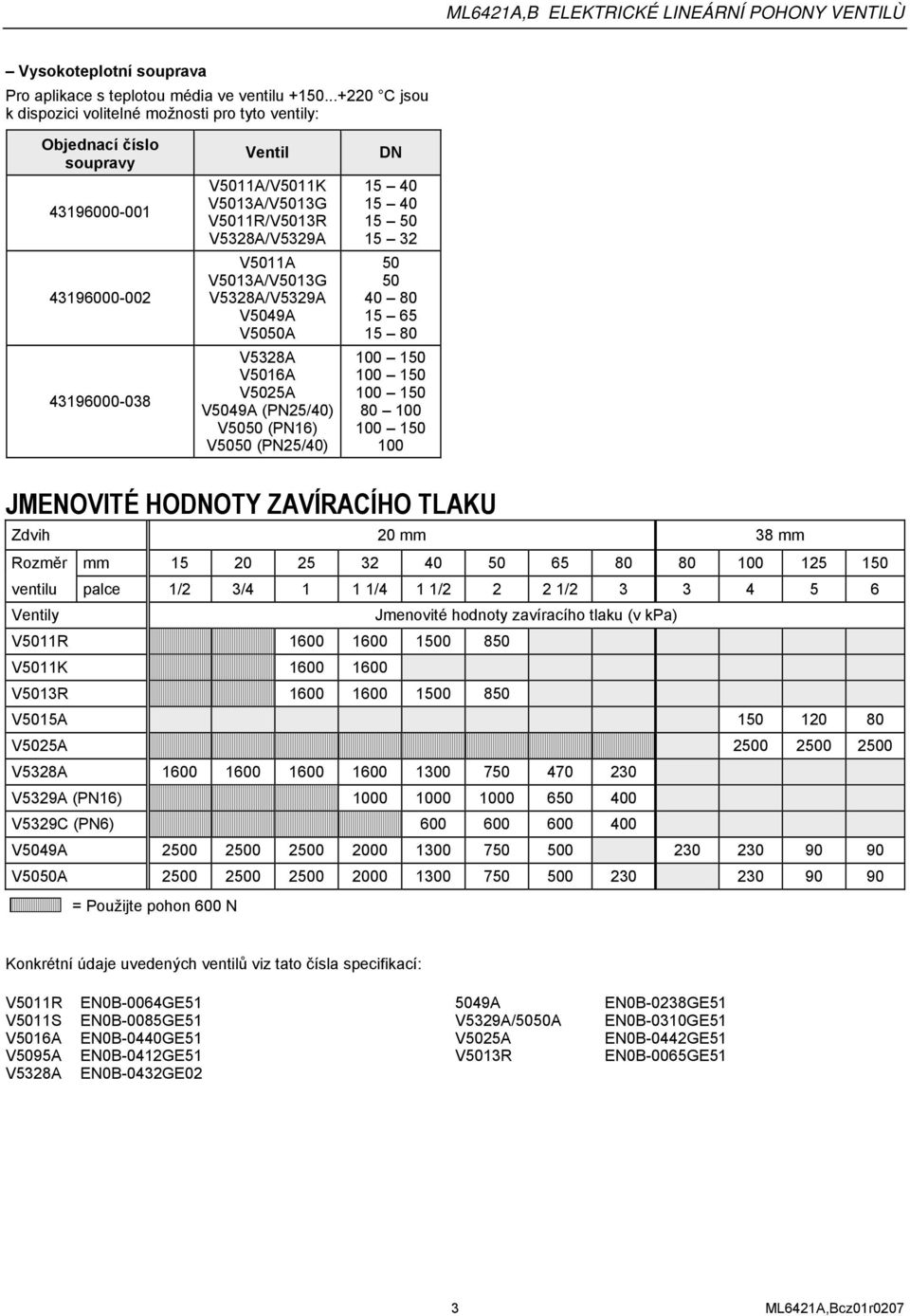

3 ML6421A,B ELEKTRICKÉ LINEÁRNÍ POHONY VENTILÙ Vysokoteplotní souprava Pro aplikace s teplotou média ve ventilu C jsou k dispozici volitelné možnosti pro tyto ventily: Objednací číslo soupravy Ventil V5011A/V5011K V5013A/V5013G V5011R/V5013R V5328A/V5329A V5011A V5013A/V5013G V5328A/V5329A V5049A V5050A V5328A V5016A V5025A V5049A (PN25/40) V5050 (PN16) V5050 (PN25/40) DN JMENOVITÉ HODNOTY ZAVÍRACÍHO TLAKU Zdvih 20 mm 38 mm Rozměr mm ventilu palce 1/2 3/ /4 1 1/ / Ventily Jmenovité hodnoty zavíracího tlaku (v kpa) V5011R V5011K V5013R V5015A V5025A V5328A V5329A (PN16) V5329C (PN6) V5049A V5050A = Použijte pohon 600 N Konkrétní údaje uvedených ventilů viz tato čísla specifikací: V5011R EN0B-0064GE A EN0B-0238GE51 V5011S EN0B-0085GE51 V5329A/5050A EN0B-0310GE51 V5016A EN0B-0440GE51 V5025A EN0B-0442GE51 V5095A EN0B-0412GE51 V5013R EN0B-0065GE51 V5328A EN0B-0432GE02 3 ML6421A,Bcz01r0207

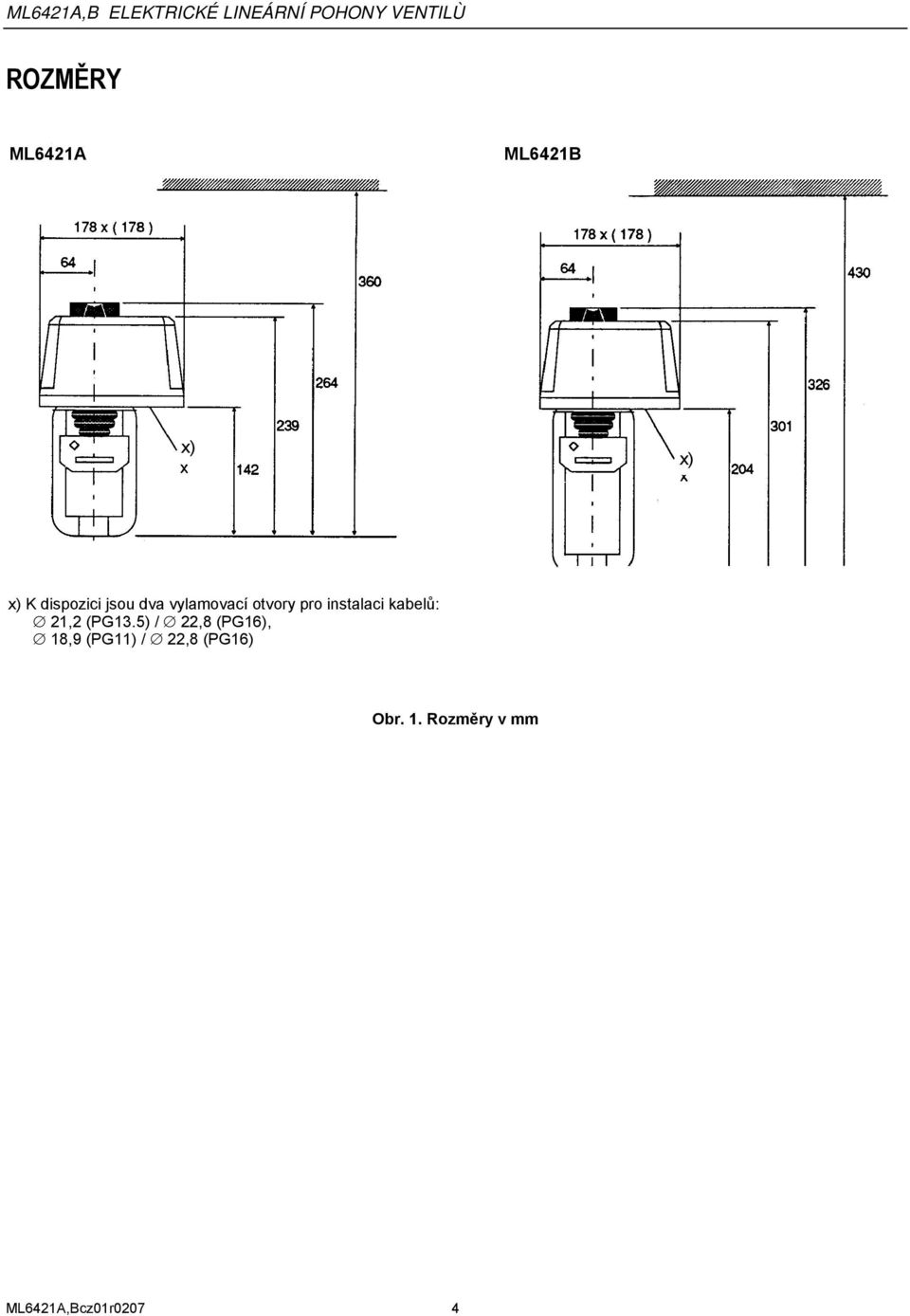

4 ML6421A,B ELEKTRICKÉ LINEÁRNÍ POHONY VENTILÙ ROZMĚRY ML6421A ML6421B ML6421A ML6421B M6421A M6421B x) x) x) K dispozici jsou dva vylamovací otvory pro instalaci kabelů: 21,2 (PG13.5) / 22,8 (PG16), 18,9 (PG11) / 22,8 (PG16) Obr. 1. Rozměry v mm ML6421A,Bcz01r0207 4

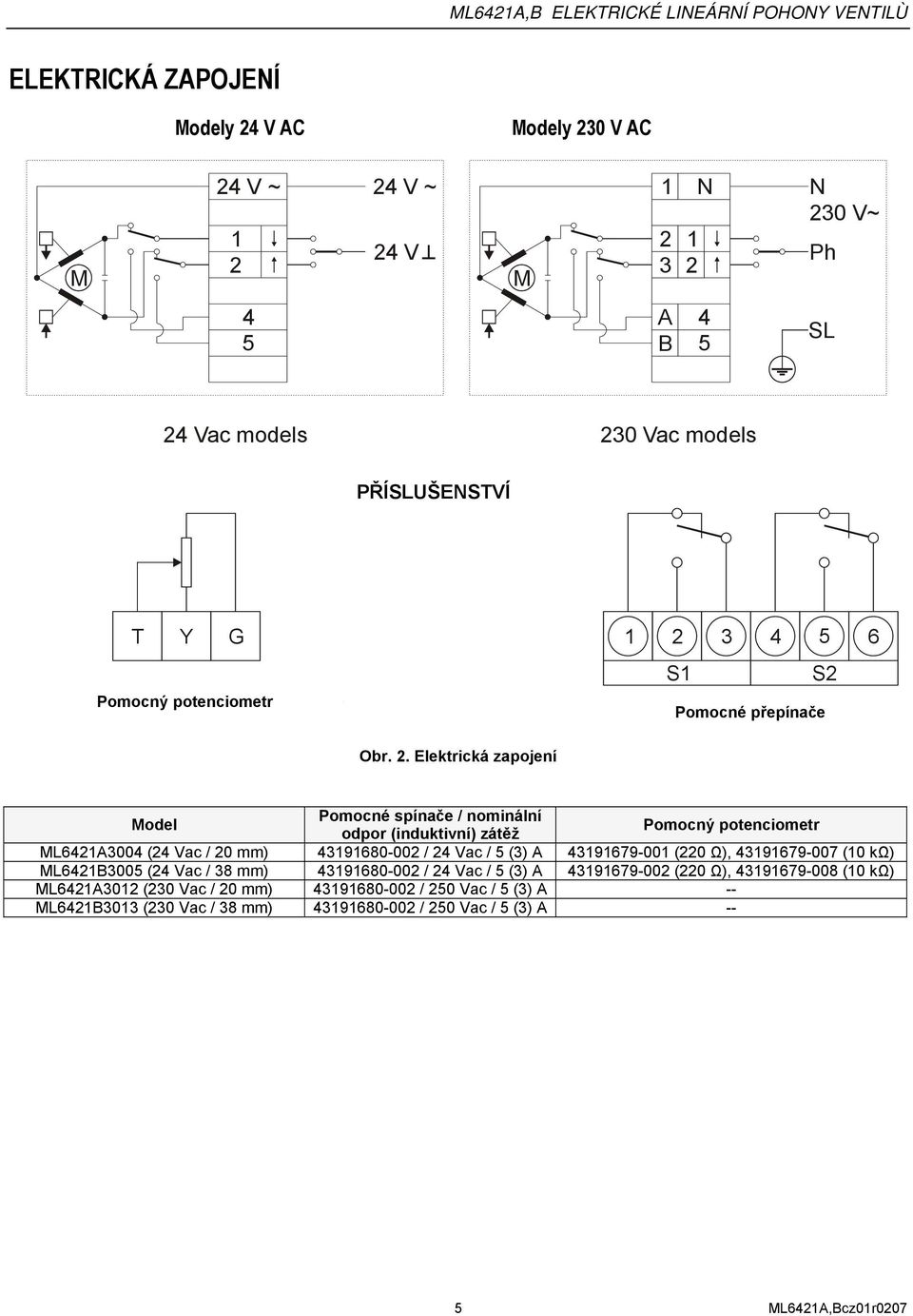

5 ML6421A,B ELEKTRICKÉ LINEÁRNÍ POHONY VENTILÙ ELEKTRICKÁ ZAPOJENÍ Modely 24 V AC Modely 230 V AC M 24 V ~ V ~ 24 V M N N 230 V~ Ph 4 5 A B 4 5 SL 24 Vac models 230 Vac models PŘÍSLUŠENSTVÍ T Y G Pomocný potenciometr auxiliary potentiometer S1 S2 auxiliary Pomocné přepínače switches Obr. 2. Elektrická zapojení Model Pomocné spínače / nominální odpor (induktivní) zátěž Pomocný potenciometr ML6421A3004 (24 Vac / 20 mm) / 24 Vac / 5 (3) A (220 Ω), (10 kω) ML6421B3005 (24 Vac / 38 mm) / 24 Vac / 5 (3) A (220 Ω), (10 kω) ML6421A3012 (230 Vac / 20 mm) / 250 Vac / 5 (3) A -- ML6421B3013 (230 Vac / 38 mm) / 250 Vac / 5 (3) A -- 5 ML6421A,Bcz01r0207

6 ML621A,B ELEKTRICKÉ LINEÁRNÍ POHONY VENTILÙ Honeywell spol. s.r.o. Environmental Controls EC Building V Parku 2326/ Praha 4 Číslo dokumentu Telefon: ML6421A,Bcz01r0207 Fax: hbs-cz@honeywell.com Dokument podléhá změnám bez předchozího oznámení Výrobní závod certifikován podle
