1 Technické informace, instalace a údržba Examaster INDIVIDUAL

2

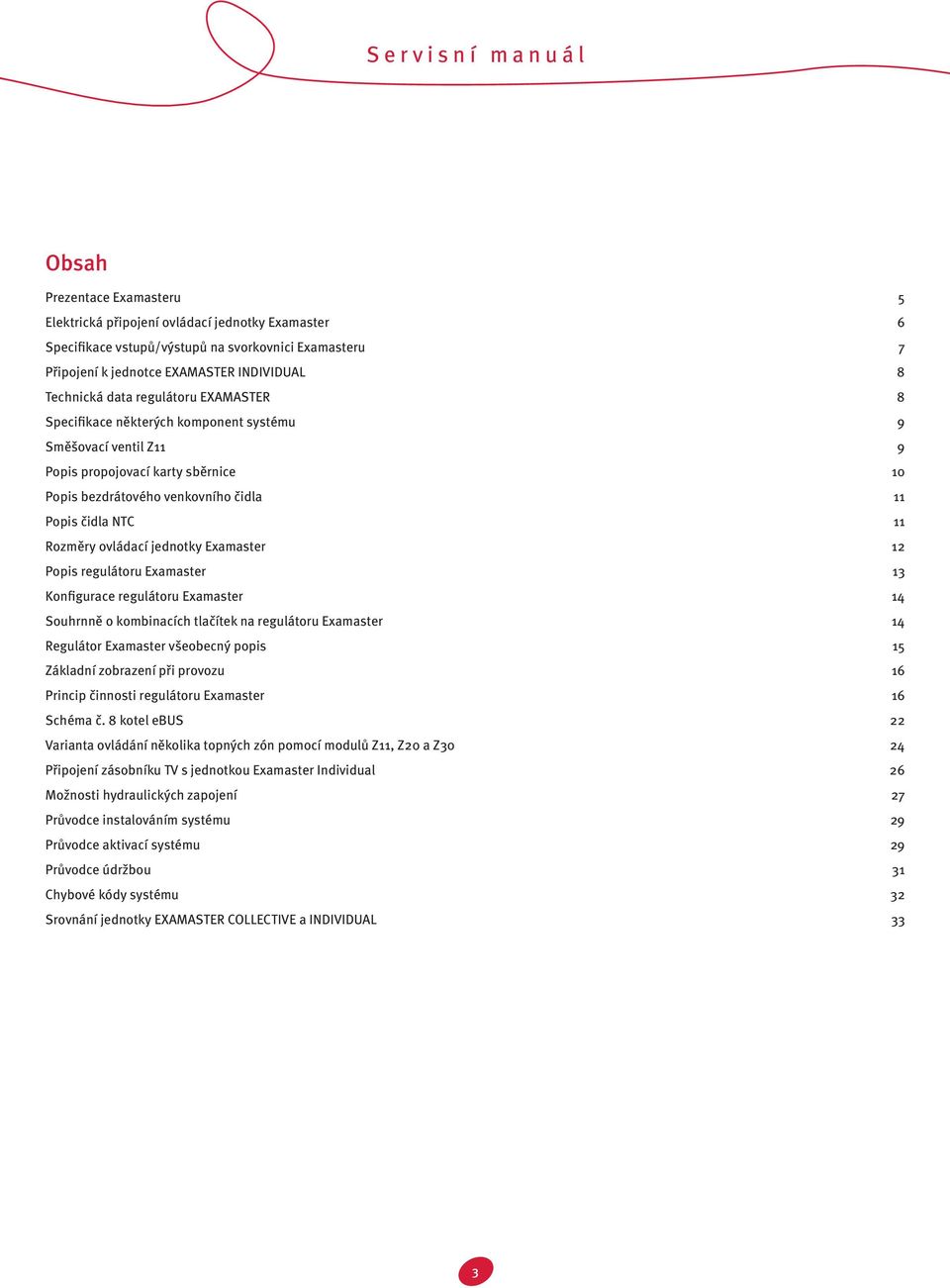

3 Obsah Prezentace Examasteru 5 Elektrická připojení ovládací jednotky Examaster 6 Specifikace vstupů/výstupů na svorkovnici Examasteru 7 Připojení k jednotce EXAMASTER INDIVIDUAL 8 Technická data regulátoru EXAMASTER 8 Specifikace některých komponent systému 9 Směšovací ventil Z 9 Popis propojovací karty sběrnice 0 Popis bezdrátového venkovního čidla Popis čidla NTC Rozměry ovládací jednotky Examaster Popis regulátoru Examaster 3 Konfigurace regulátoru Examaster 4 Souhrnně o kombinacích tlačítek na regulátoru Examaster 4 Regulátor Examaster všeobecný popis 5 Základní zobrazení při provozu 6 Princip činnosti regulátoru Examaster 6 Schéma č. 8 kotel ebus Varianta ovládání několika topných zón pomocí modulů Z, Z0 a Z30 4 Připojení zásobníku TV s jednotkou Examaster Individual 6 Možnosti hydraulických zapojení 7 Průvodce instalováním systému 9 Průvodce aktivací systému 9 Průvodce údržbou 3 Chybové kódy systému 3 Srovnání jednotky EXAMASTER COLLECTIVE a INDIVIDUAL 33 3

4 4

5 Prezentace Examasteru Examaster je ovládací jednotka topného systému. Je k dispozici ve verzích verze pro individuální instalace Examaster INDIVIDUAL verze pro kolektivní instalace (kotle zapojené v sérii) Examaster COLLECTIVE Tento dokument se zabývá pouze individuálními instalacemi. Řízení topného systému Examaster koordinuje činnost různých komponent instalace, jmenovitě konfiguruje funkce ve vztahu k instalaci aplikuje různé parametry zajišťuje kompatibilitu mezi spotřebiči definuje prioritu jednotlivých funkcí vybírá takové funkce, které jsou pro uživatele nejhospodárnější Ovládací jednotka Examaster Examaster plní funkce dle předem vypracovaných instalačních schémat. Pro aplikace Prothermu je určeno schéma č. 8. Pozn. Examaster prochází postupným vývojem. Každý produkt takového vývoje je označen jako zvláštní verze (Verze I, Verze II atd.). Thermolink Lux bezdrátový pokojový termostat V případě výpadku regulátoru Examaster dojde po 5 minutách ke spuštění kotle na nastavenou teplotu OV (za předpokladu, že kotel je pod napětím). Bezdrátové venkovní čidlo 5

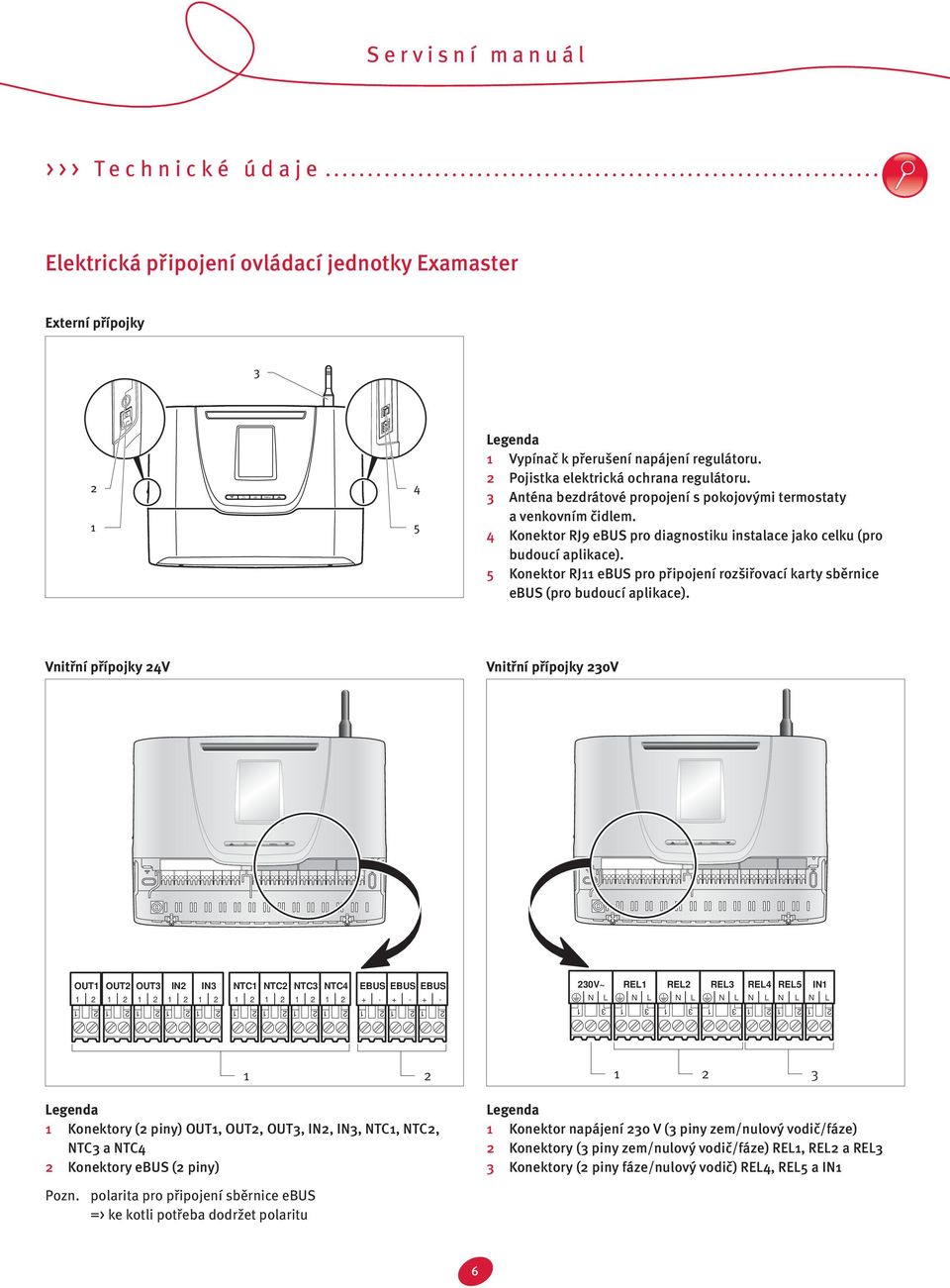

6 Elektrická připojení ovládací jednotky Examaster Externí přípojky Legenda Vypínač k přerušení napájení regulátoru. Pojistka elektrická ochrana regulátoru. 3 Anténa bezdrátové propojení s pokojovými termostaty a venkovním čidlem. 4 Konektor RJ9 ebus pro diagnostiku instalace jako celku (pro budoucí aplikace). 5 Konektor RJ ebus pro připojení rozšiřovací karty sběrnice ebus (pro budoucí aplikace). Vnitřní přípojky 4V Vnitřní přípojky 30V OUT OUT OUT3 IN IN3 NTC NTC NTC3 NTC4 EBUS EBUS EBUS V~ N L REL N L REL N L REL3 N L REL4 N L REL5 N L N IN L Legenda Konektory ( piny) OUT, OUT, OUT3, IN, IN3, NTC, NTC, NTC3 a NTC4 Konektory ebus ( piny) Legenda Konektor napájení 30 V (3 piny zem/nulový vodič/fáze) Konektory (3 piny zem/nulový vodič/fáze) REL, REL a REL3 3 Konektory ( piny fáze/nulový vodič) REL4, REL5 a IN Pozn. polarita pro připojení sběrnice ebus => ke kotli potřeba dodržet polaritu 6

7 Specifikace vstupů/výstupů na svorkovnici Examasteru Strana označení výstup přiřazení Min. průměr vodiče 30V~ elektrické napájení regulátoru 3 x 0.75 mm² OUT kontakt, ke kterému lze připojit pouze 4V Povel ZAP/VYP kotle Povel k ohřevu obsahu zásobníku TV 4 V (Tyto svorky znamenají nebo napájejí kontakt) OUT kontakt, ke kterému lze připojit pouze 4V Nepoužito x 0.75 mm² OUT3 kontakt, ke kterému lze připojit pouze 4V Nepoužito x 0.75 mm² IN budoucí aplikace Nepoužito IN3 vyhrazen pro beznapěťový kontakt Nepoužito NTC vstup teplotního čidla (,7 kω při 5 C) Hydraulická výhybka Teplota výměníku tepla zásobníku TV NTC vstup teplotního čidla (,7 kω při 5 C) Teplota v zásobníku TV (varianta zapojení zásobníku TV) NTC3 vstup teplotního čidla (,7 kω při 5 C) Teplota smíšeného průtočného okruhu Z NTC4 vstup teplotního čidla Nepoužito ebus ebus Každý vstup ebus lze využít k propojení jednotky x 0.75 mm² ebus s okruhem ebus (kotel, modul,...) ebus REL tato svorka dává 30 V (500W / max. A)* Povel cestného ventilu pro zásobník TV 3 x 0.75 mm² 30 V 30 V (Tyto svorky znamenají nebo napájejí fázi 30 V) Povel pro zapnutí/vypnutí kotle 30V REL tato svorka dává 30 V (500W / max. A)* Napájení čerpadla pro hydraulický modul Z Povel pro záložní ohřev zásobníku TV Povel cestného ventilu pro zásobník TV REL3 tato svorka dává 30 V (500W / A max)* Napájení čerpadla pro hydraulický modul Z EV3 modulu Z30 REL4 tato svorka dává 30 V (500W / max. A)* Povel 3cestného ventilu pro hydraulický modul Z EV modulu Z0; čerpadlo zóny II EV modulu Z30 REL5 tato svorka dává 30 V (500W / max. A)* EV hydraulického modulu Z EV modulu Z0; čerpadlo zóny II EV modulu Z30 IN tato svorka je vyhrazena pro 30V Termostat zásobníku TV x 0.75 mm² Pozn. * Kumulovaný výkon (REL + REL + REL3 + REL4 + REL5) nesmí přesáhnout 000W. Pro elektrické propojení s ovládací jednotkou použijte kabel o průřezu 0,75 mm². 7

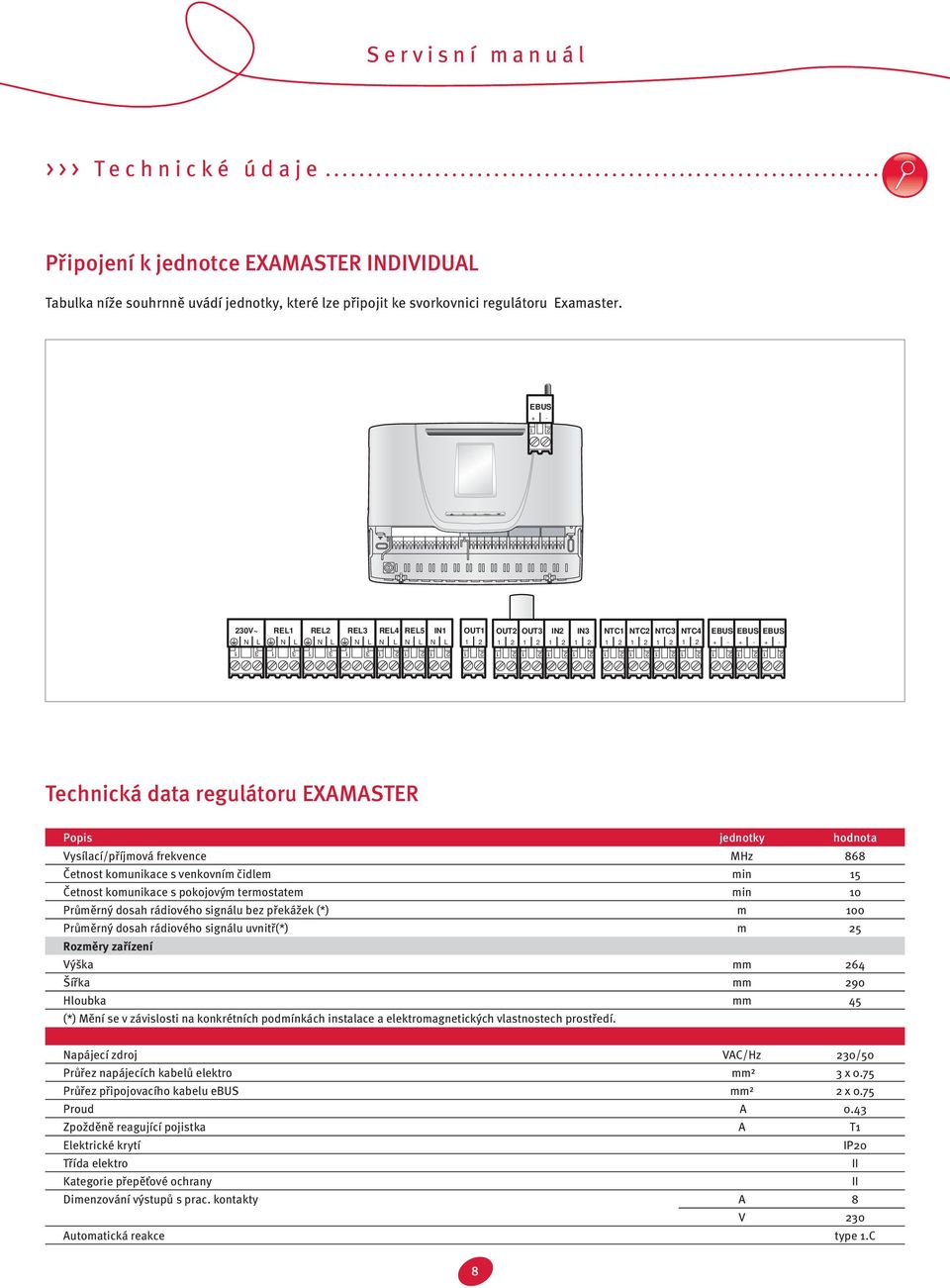

8 Připojení k jednotce EXAMASTER INDIVIDUAL Tabulka níže souhrnně uvádí jednotky, které lze připojit ke svorkovnici regulátoru Examaster. EBUS V~ N L REL N L REL N L REL3 N L REL4 REL5 IN N L N L N L OUT OUT OUT3 IN IN3 NTC NTC NTC3 NTC4 EBUS EBUS EBUS Technická data regulátoru EXAMASTER Popis jednotky hodnota Vysílací/příjmová frekvence MHz 868 Četnost komunikace s venkovním čidlem min 5 Četnost komunikace s pokojovým termostatem min 0 Průměrný dosah rádiového signálu bez překážek (*) m 00 Průměrný dosah rádiového signálu uvnitř(*) m 5 Rozměry zařízení Výška mm 64 Šířka mm 90 Hloubka mm 45 (*) Mění se v závislosti na konkrétních podmínkách instalace a elektromagnetických vlastnostech prostředí. Napájecí zdroj VAC/Hz 30/50 Průřez napájecích kabelů elektro mm² 3 x 0.75 Průřez připojovacího kabelu ebus mm² x 0.75 Proud A 0.43 Zpožděně reagující pojistka A T Elektrické krytí IP0 Třída elektro II Kategorie přepěťové ochrany II Dimenzování výstupů s prac. kontakty A 8 V 30 Automatická reakce type.c 8

9 Specifikace některých komponent systému Výrobky a příslušenství kompatibilní s jednotkou Examaster Typ kotle Panther KOO / KTO Panther 5 KOO / KTO Panther Condens KKO Panther Condens 5 KKO Panther Condens 30 KKO Tiger Condens KKZ Dvoucestný ventil ze sady Z0/Z30 Legenda Dvoucestný ventil Díl Ventil *doba otevření přibližně 4 min. doba uzavření přibližně 3 min. Napájecí napětí (průřez kabelu) 30V (x0.34m) Směšovací ventil Z Teplota na výstupu topení se kontroluje vždy po 4 sekundách. Směšovacímu ventilu dávají povely relé; jedno jej povely otvírá, druhé zavírá. Každých 0 sekund ovládací jednotka kontroluje, zda je přítomen požadavek na otevření či uzavření a podle toho pošle ventilu příslušný povel. BP = 4K A C Příklad dle grafu naproti lze ventil povelovat k otevření, např. na 5 sekund z 0. Bod C odpovídá povelu k otevření na 0 sekund z 0 možných. Důležité je, aby doba otevření či uzavření ventilu činila alespoň 0 sekund (může být i delší). Je tomu tak kvůli správnosti regulace. K aktivaci směšovacího ventilu dochází, až když se teplota na výstupu topení liší od výpočtového nastavení o více než 0,5 C. B = K ΔT (K) D Legenda A doba aktivace (%) B v určitém čase (ventil setrvává v klidu v pásmu ±K od bodu nastavení) C 00% představující otevření ventilu na 0 s D 00% představující uzavření ventilu na 0 s BP šířka pásma = 4K 9

10 Popis propojovací karty sběrnice Karta ebus slouží k identifikaci kotle. Tato karta je nainstalována v rozvodné krabici elektro daného kotle. Legenda Adresa kotle Legenda Zásuvka pro připojení kotle Adresový přepínač 3 Konektor kabelu sběrnice ebus 3 0

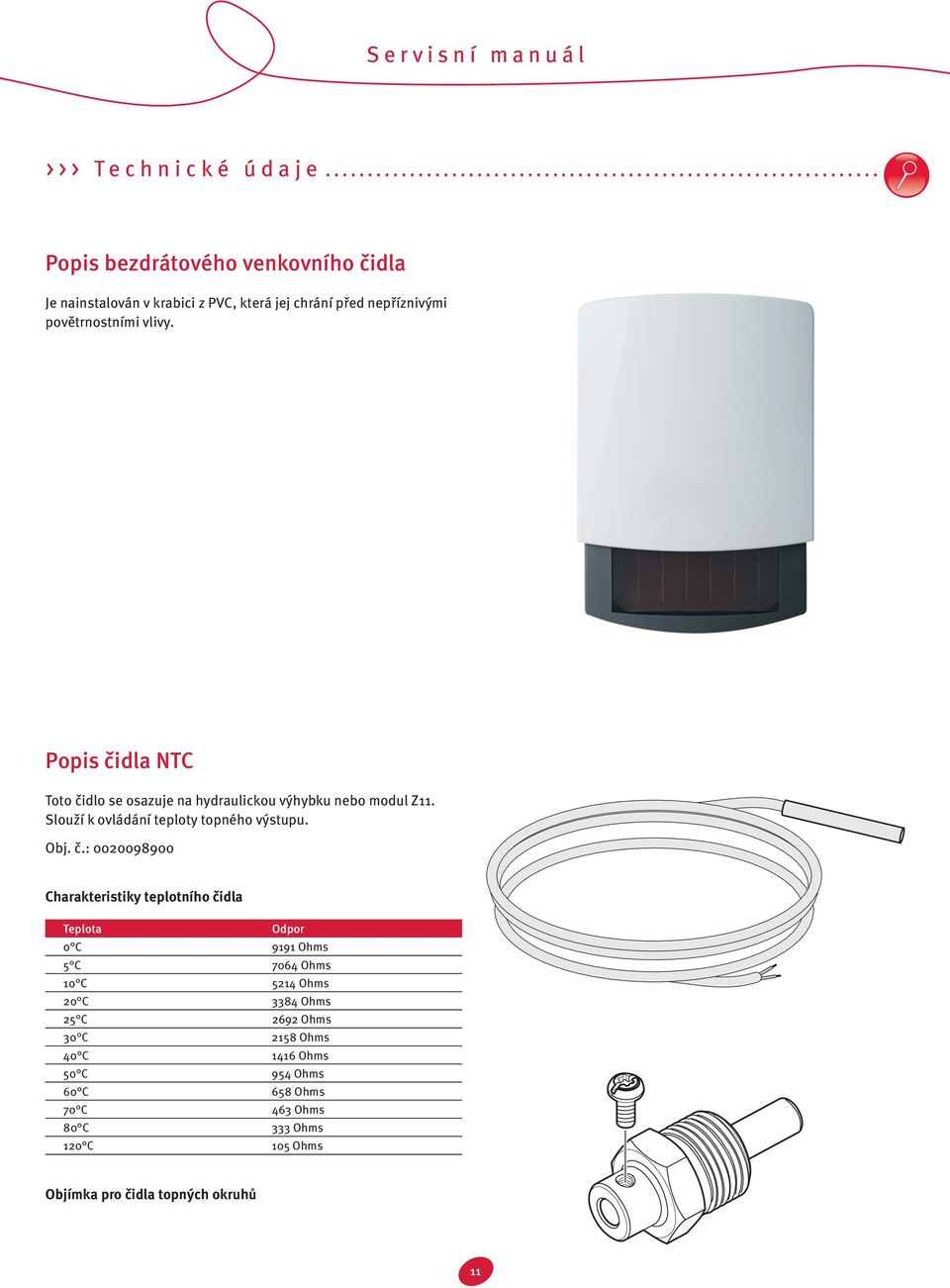

11 Popis bezdrátového venkovního čidla Je nainstalován v krabici z PVC, která jej chrání před nepříznivými povětrnostními vlivy. Popis čidla NTC Toto čidlo se osazuje na hydraulickou výhybku nebo modul Z. Slouží k ovládání teploty topného výstupu. Obj. č.: Charakteristiky teplotního čidla Teplota Odpor 0 C 99 Ohms 5 C 7064 Ohms 0 C 54 Ohms 0 C 3384 Ohms 5 C 69 Ohms 30 C 58 Ohms 40 C 46 Ohms 50 C 954 Ohms 60 C 658 Ohms 70 C 463 Ohms 80 C 333 Ohms 0 C 05 Ohms Objímka pro čidla topných okruhů

12 Charakteristiky teplotního čidla zásobníku TV (varianta - připojení zásobníku TV) Zásobníkové čidlo Hodnoty zásobníkového čidla T C R (Ω) Rozměry ovládací jednotky Examaster , ,5 Legenda Ovládací jednotka Dolní fixační otvory 3 Horní fixační otvory

13 Popis regulátoru Examaster Regulátor slouží k nakonfigurování systému vzhledem k prostředí a jsou v něm soustředěny informace související s jeho činností. Na displeji se mohou zobrazovat informace několika typů Uživatelský displej podává obraz okamžitého stavu systému (zobrazení provozních parametrů, poruchových stavů...) Displej instalačního technika menu pro nastavení systému Displej pro servisního technika pomáhá analyzovat havarijní stavy, jednotlivá nastavení, načítání dat 4 30V 3 IN OUT NTC EBUS Připojení sběrnice e-bus Vstup/výstup, čidla 3 Elektrické napájení 30V 4 Regulátor 3

14 Konfigurace regulátoru Examaster Po prvním zapnutí napájení se zobrazí instalační menu systému s dotazem na jazyk, který si přejete používat na následujících konfiguračních obrazovkách vybrat jazyk. Regulátor upozorňuje na to, že není nakonfigurován. vložením příslušného přístupového kódu přejděte na instalační menu (kód 96) vložte číslo schématu, které naleznete v systémové příručce. postupujte podle instrukcí, které vám bude dávat instalační průvodce. vyberte vícezónovou sadu a varianty (podle potřeby). Po restartu se regulátor vrátí k právě probíhajícímu kroku. Souhrnně o kombinacích tlačítek na regulátoru Examaster Toto schéma shrnuje různé možnosti využití tlačítek na regulátoru Stiskněte Menu (4) na 7s => vstup do menu instalačního technika po vložení kódu 96 tlačítkem () nebo (5) s následným potvrzením tlačítkem OK (3) => vstup do menu poprodejního servisu po vložení kódu 35 tlačítkem () nebo (5) s následným potvrzením tlačítkem OK (3) Současným stiskem tlačítek () a (5) na 0 s se provede návrat do továrního nastavení. Tím dojde k vymazání všech nastavených hodnot a je třeba jednotku znovu nakonfigurovat. 4

15 Regulátor Examaster všeobecný popis Jednotka tvoří mozek systému. Soustřeďují se v ní elektrické přípojky. Ovládá všechny komponenty instalace. Examaster má tři různá menu uživatelské menu instalační menu přístupné přes kód 96 servisní menu přístupné přes kód Šipka dolů Návrat 3 OK 4 Menu 5 Šipka nahoru Tlačítka Popis Tlačítka s šipkou nahoru/dolů Tato tlačítka slouží k pohyb po jednotlivých menu. snižování/zvyšování nastavované hodnoty. továrnímu nastavení regulátoru (obnově továrního nastavení současným stisknutím obou tlačítek po dobu 0 sekund). Návratové tlačítko (Return) Toto tlačítko slouží k návrat na předešlé menu. návrat k předešlému nastavení. Tlačítko OK Toto tlačítko slouží k potvrzení platnosti právě provedeného výběru či nastavení. Tlačítko Menu Toto tlačítko slouží k zajištění přístupu k servisnímu menu. zajištění přístupu k instalačnímu menu. návratu na servisní či instalační menu (kdykoli). možnost návratu na hlavní obrazovku pro uživatele jeho stisknutím na 3 sekundy. 5

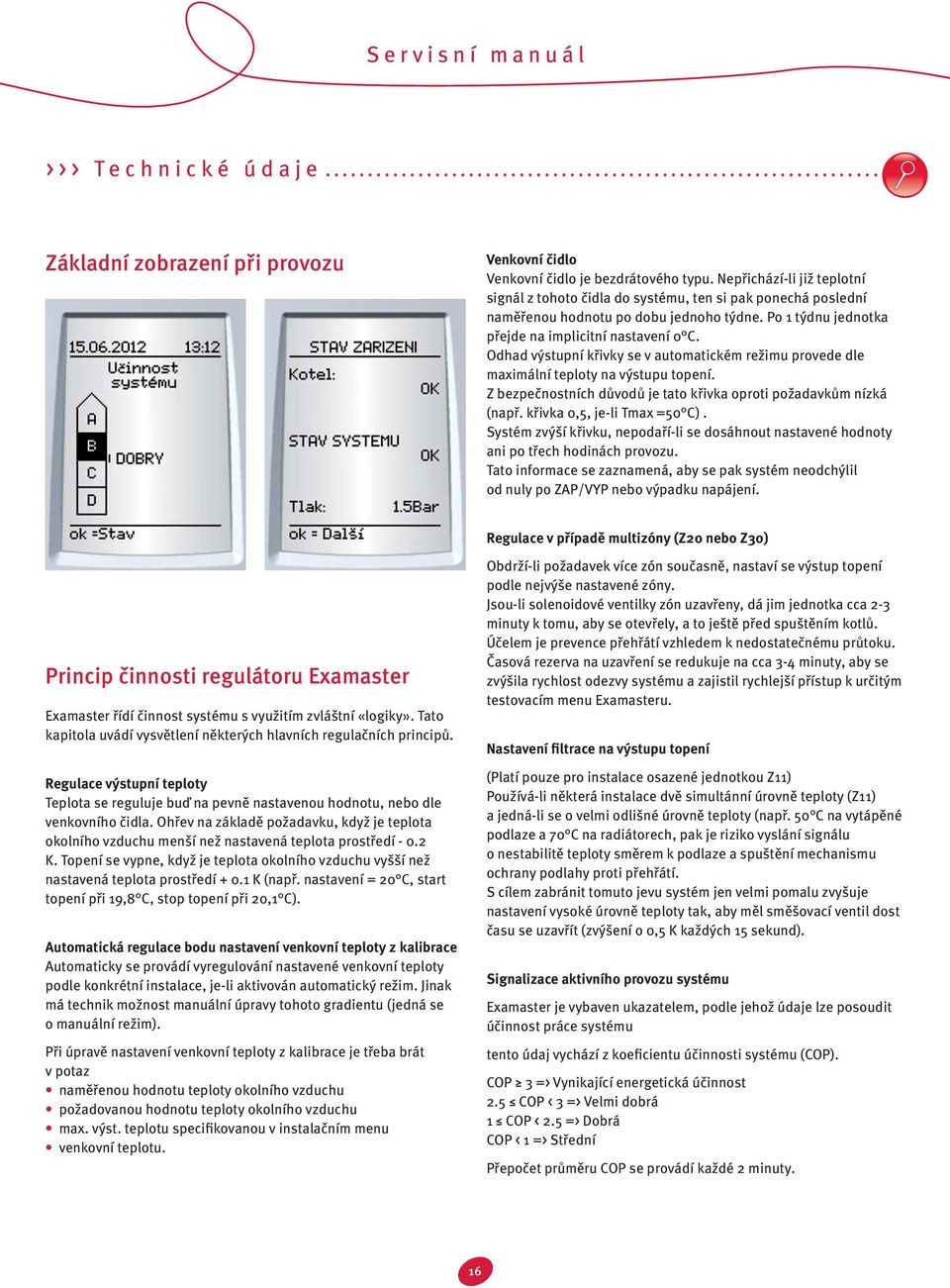

16 Základní zobrazení při provozu Venkovní čidlo Venkovní čidlo je bezdrátového typu. Nepřichází-li již teplotní signál z tohoto čidla do systému, ten si pak ponechá poslední naměřenou hodnotu po dobu jednoho týdne. Po týdnu jednotka přejde na implicitní nastavení 0 C. Odhad výstupní křivky se v automatickém režimu provede dle maximální teploty na výstupu topení. Z bezpečnostních důvodů je tato křivka oproti požadavkům nízká (např. křivka 0,5, je-li Tmax =50 C). Systém zvýší křivku, nepodaří-li se dosáhnout nastavené hodnoty ani po třech hodinách provozu. Tato informace se zaznamená, aby se pak systém neodchýlil od nuly po ZAP/VYP nebo výpadku napájení. Regulace v případě multizóny (Z0 nebo Z30) Princip činnosti regulátoru Examaster Examaster řídí činnost systému s využitím zvláštní «logiky». Tato kapitola uvádí vysvětlení některých hlavních regulačních principů. Regulace výstupní teploty Teplota se reguluje buď na pevně nastavenou hodnotu, nebo dle venkovního čidla. Ohřev na základě požadavku, když je teplota okolního vzduchu menší než nastavená teplota prostředí - 0. K. Topení se vypne, když je teplota okolního vzduchu vyšší než nastavená teplota prostředí + 0. K (např. nastavení = 0 C, start topení při 9,8 C, stop topení při 0, C). Automatická regulace bodu nastavení venkovní teploty z kalibrace Automaticky se provádí vyregulování nastavené venkovní teploty podle konkrétní instalace, je-li aktivován automatický režim. Jinak má technik možnost manuální úpravy tohoto gradientu (jedná se o manuální režim). Při úpravě nastavení venkovní teploty z kalibrace je třeba brát v potaz naměřenou hodnotu teploty okolního vzduchu požadovanou hodnotu teploty okolního vzduchu max. výst. teplotu specifikovanou v instalačním menu venkovní teplotu. Obdrží-li požadavek více zón současně, nastaví se výstup topení podle nejvýše nastavené zóny. Jsou-li solenoidové ventilky zón uzavřeny, dá jim jednotka cca -3 minuty k tomu, aby se otevřely, a to ještě před spuštěním kotlů. Účelem je prevence přehřátí vzhledem k nedostatečnému průtoku. Časová rezerva na uzavření se redukuje na cca 3-4 minuty, aby se zvýšila rychlost odezvy systému a zajistil rychlejší přístup k určitým testovacím menu Examasteru. Nastavení filtrace na výstupu topení (Platí pouze pro instalace osazené jednotkou Z) Používá-li některá instalace dvě simultánní úrovně teploty (Z) a jedná-li se o velmi odlišné úrovně teploty (např. 50 C na vytápěné podlaze a 70 C na radiátorech, pak je riziko vyslání signálu o nestabilitě teploty směrem k podlaze a spuštění mechanismu ochrany podlahy proti přehřátí. S cílem zabránit tomuto jevu systém jen velmi pomalu zvyšuje nastavení vysoké úrovně teploty tak, aby měl směšovací ventil dost času se uzavřít (zvýšení o 0,5 K každých 5 sekund). Signalizace aktivního provozu systému Examaster je vybaven ukazatelem, podle jehož údaje lze posoudit účinnost práce systému tento údaj vychází z koeficientu účinnosti systému (COP). COP 3 => Vynikající energetická účinnost.5 COP < 3 => Velmi dobrá COP <.5 => Dobrá COP < => Střední Přepočet průměru COP se provádí každé minuty. 6

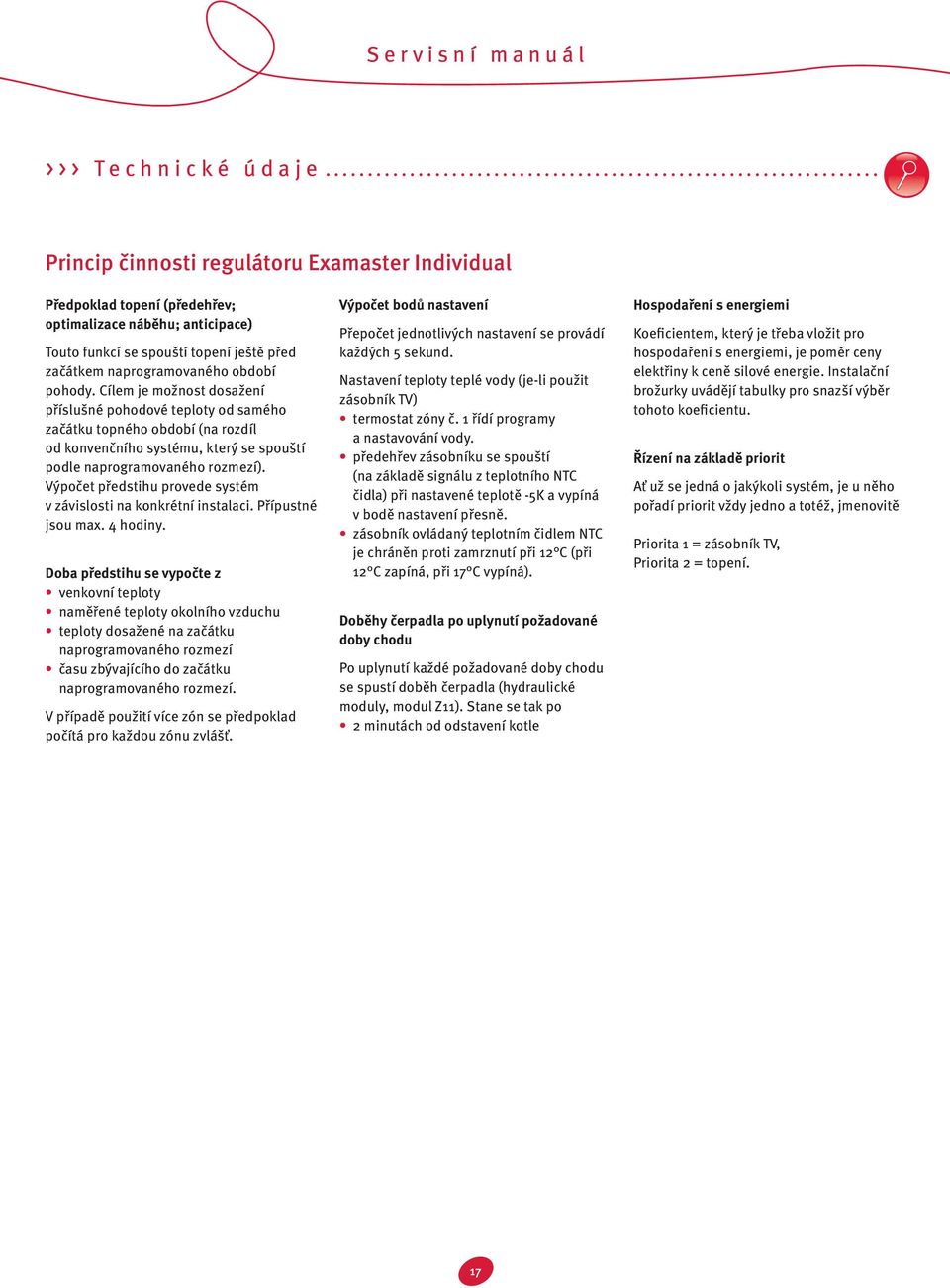

17 Princip činnosti regulátoru Examaster Individual Předpoklad topení (předehřev; optimalizace náběhu; anticipace) Touto funkcí se spouští topení ještě před začátkem naprogramovaného období pohody. Cílem je možnost dosažení příslušné pohodové teploty od samého začátku topného období (na rozdíl od konvenčního systému, který se spouští podle naprogramovaného rozmezí). Výpočet předstihu provede systém v závislosti na konkrétní instalaci. Přípustné jsou max. 4 hodiny. Doba předstihu se vypočte z venkovní teploty naměřené teploty okolního vzduchu teploty dosažené na začátku naprogramovaného rozmezí času zbývajícího do začátku naprogramovaného rozmezí. V případě použití více zón se předpoklad počítá pro každou zónu zvlášť. Výpočet bodů nastavení Přepočet jednotlivých nastavení se provádí každých 5 sekund. Nastavení teploty teplé vody (je-li použit zásobník TV) termostat zóny č. řídí programy a nastavování vody. předehřev zásobníku se spouští (na základě signálu z teplotního NTC čidla) při nastavené teplotě -5K a vypíná v bodě nastavení přesně. zásobník ovládaný teplotním čidlem NTC je chráněn proti zamrznutí při C (při C zapíná, při 7 C vypíná). Doběhy čerpadla po uplynutí požadované doby chodu Po uplynutí každé požadované doby chodu se spustí doběh čerpadla (hydraulické moduly, modul Z). Stane se tak po minutách od odstavení kotle Hospodaření s energiemi Koeficientem, který je třeba vložit pro hospodaření s energiemi, je poměr ceny elektřiny k ceně silové energie. Instalační brožurky uvádějí tabulky pro snazší výběr tohoto koeficientu. Řízení na základě priorit Ať už se jedná o jakýkoli systém, je u něho pořadí priorit vždy jedno a totéž, jmenovitě Priorita = zásobník TV, Priorita = topení. 7

18 Popis instalačního menu regulátoru Examaster individual Toto menu se zobrazí po zadání kódu 96 nebo 35 Do menu vstoupíte podržením tlačítka Pro výstup z menu stiskněte tlačítko na 7 sekund. na 5 sekund. Struktura instalačního menu (96) a servisního menu (35) Instalace vyberte schéma: instalace vyberte schéma: možnosti schéma č.8 vyberte typ zóny: - -zónová Z0 - směšovaná Z - 3-zónová Z30 zásobník TV zap./vyp. * - žádný - NTC - termostat kontrola kabeláže možnosti zásobník TV zap./vyp. - žádný - NTC - termostat * viz. Připojení zásobníku TV strana 6. kontrola kabeláže Regulátory pokojový termostat zóna zóna zóna 3 párování * venkovní snímač spojení párování * korekce vnější teploty -5 až +5 Pozn.: Párování je třeba spustit na Examasteru a Thermolinku zároveň (viz. instalační příručky) 8

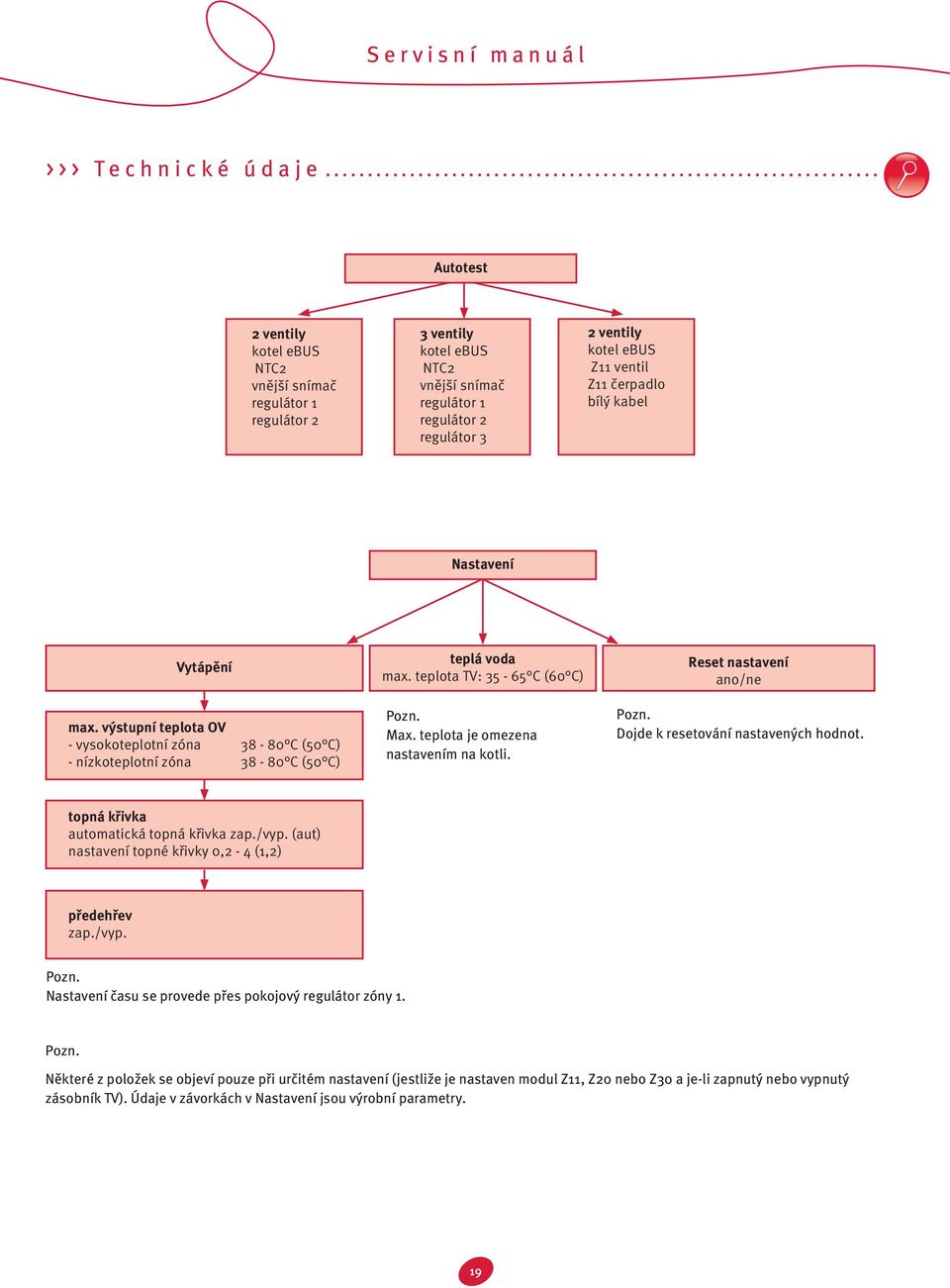

19 Autotest ventily kotel ebus NTC vnější snímač regulátor regulátor 3 ventily kotel ebus NTC vnější snímač regulátor regulátor regulátor 3 ventily kotel ebus Z ventil Z čerpadlo bílý kabel Nastavení Vytápění max. výstupní teplota OV - vysokoteplotní zóna C (50 C) - nízkoteplotní zóna C (50 C) teplá voda max. teplota TV: C (60 C) Pozn. Max. teplota je omezena nastavením na kotli. Reset nastavení ano/ne Pozn. Dojde k resetování nastavených hodnot. topná křivka automatická topná křivka zap./vyp. (aut) nastavení topné křivky 0, - 4 (,) předehřev zap./vyp. Pozn. Nastavení času se provede přes pokojový regulátor zóny. Pozn. Některé z položek se objeví pouze při určitém nastavení (jestliže je nastaven modul Z, Z0 nebo Z30 a je-li zapnutý nebo vypnutý zásobník TV). Údaje v závorkách v Nastavení jsou výrobní parametry. 9

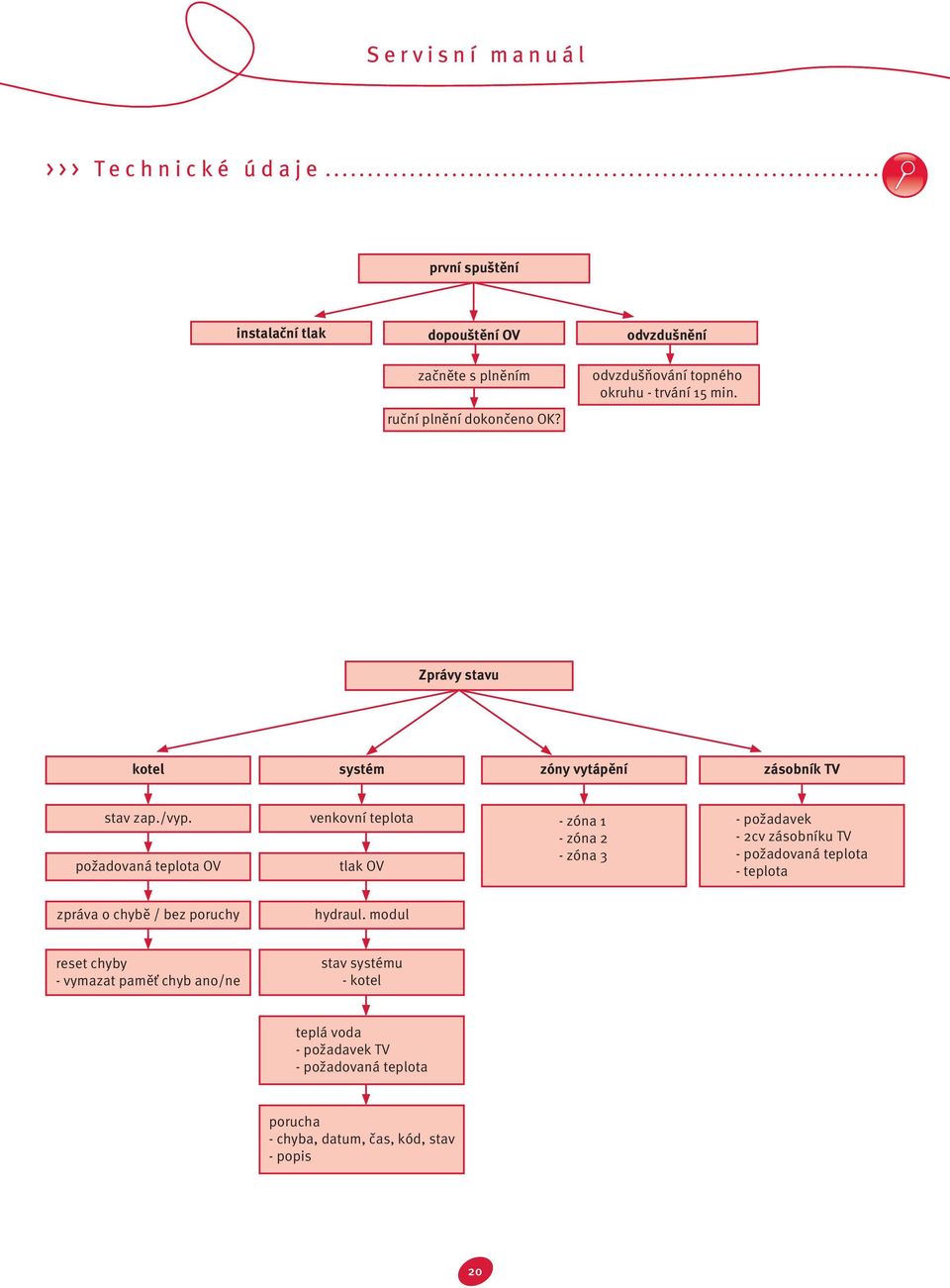

20 první spuštění instalační tlak dopouštění OV odvzdušnění začněte s plněním ruční plnění dokončeno OK? odvzdušňování topného okruhu - trvání 5 min. Zprávy stavu kotel systém zóny vytápění zásobník TV stav zap./vyp. požadovaná teplota OV venkovní teplota tlak OV - zóna - zóna - zóna 3 - požadavek - cv zásobníku TV - požadovaná teplota - teplota zpráva o chybě / bez poruchy hydraul. modul reset chyby - vymazat paměť chyb ano/ne stav systému - kotel teplá voda - požadavek TV - požadovaná teplota porucha - chyba, datum, čas, kód, stav - popis 0

21 Testy systému (35) kotel systém zóny zásobník TV požadavek kotle - zakázat - přístup pro čtení (viz. menu Zprávy stavu) modul Z/0/30 - zakázat - přístup pro čtení (viz. menu Zprávy stavu) ventil zóna ventil zóna ventil zóna 3 - zakázat - přístup pro čtení (viz. menu Zprávy stavu) - zakázat - přístup pro čtení (viz. menu Zprávy stavu) Toto menu umožňuje otestování různých funkcí a tím i zjednodušení diagnostiky. Výstupy zaktivujete tak, že nejdříve vyberete systémovou komponentu, poté požadovanou funkci. Parametry čas auto jazyky zobrazení servisní info (35) o aplikaci letní/zimní: zap./vyp. jas kontrast poslední přístup servis (zadat) telefon (zadat)

22 >>> Instalace Schéma č. 8 kotel ebus 3 EBUS A B 4 Legenda Regulátor Examaster Bezdrátové venkovní čidlo 3 Kotel 4 Ochrana proti přehřátí (v případě podlahového topení) (není součástí dodávky)* A Zpátečka OV B Výstup OV * připojte mechanismus ochrany před přehřátím vytápěné podlahy ke konektoru «FLOOR», je-li jím kotel vybaven, resp. k napájecímu zdroji elektro pro kotel, nemá-li kotel tento speciální konektor (pozn. ve druhém případě musí být mechanismus ochrany proti přehřátí dimenzován na střídavé napětí 30 V).

23 >>> Instalace Nastavení řídící jednotky Popis základních nastavení Hodnoty nastavení Schéma č. 8 Nainstalovali jste soupravu pro více zón? Ano Topné křivky Teplota při max. topném průtoku 30 C < T < 80 C Hodnoty pro nastavení řídící jednotky Tato nastavení jsou podrobně popsána v příručce nebo v instalačních brožurkách. Zvláště pak je velmi důležité přizpůsobit topnou křivku ovládací jednotce Examaster. Možnosti Z0 Z30 Z Zásobník TV topné zóny, úroveň teploty (nízká nebo vysoká T C) 3 topné zóny, úroveň teploty (nízká nebo vysoká T C) topné zóny, úrovně teploty (nízká a vysoká T C) zásobník pouze s čidlem zapojeným do kotle 3

24 >>> Instalace Varianta ovládání několika topných zón pomocí modulů Z, Z0 a Z30 Z0 Nízkoteplotní nebo vysokoteplotní vytápění zón Z30 Nízkoteplotní nebo vysokoteplotní vytápění 3 zón Z Nízkoteplotní vytápění zóny + vysokoteplotní zóny B A B A 0 B A N L N L N L N L N L L+ N L- N L

25 >>> Instalace Varianta ovládání několika topných zón pomocí modulů Z, Z0 a Z30 Legenda cestný ventil topného okruhu č. Topný okruh zóny č. 3 Bezdrátový pokojový termostat zóny č. 4 cestný ventil topného okruhu č. 5 Topný okruh zóny č. 6 Bezdrátový pokojový termostat zóny č. 7 cestný ventil topného okruhu č. 3 8 Bezdrátový pokojový termostat zóny 3 9 Topný okruh zóny č. 3 0 Směšovací modul Z Topný okruh nízkoteplotní zóny Bezdrátový pokojový termostat nízkoteplotní zóny 3 cestný ventil směšovacího modulu Z 4 Topný okruh vysokoteplotní zóny 5 Bezdrátový pokojový termostat vysokoteplotní zóny 6 Ovládací jednotka Examaster (resp. Systempro) A B Vratná větev topného okruhu Průtočný topný okruh Pozn. v závislosti na hydraulickém zapojení lze cestný ventil nahradit oběhovým čerpadlem. Nastavení ovládací jednotky pomocí systémů MODUZONE Z0 a Z30 Popis základních nastavení Hodnoty nastavení Nainstalovali jste soupravu pro více zón? Ano Topné křivky Teplota při max. průtoku topením 30 C < T < 80 C Nastavení ovládací jednotky pomocí systémů MODUZONE Z Popis základních nastavení Hodnoty nastavení Nainstalovali jste soupravu pro více zón? Ano Topné křivky nízkoteplotní zóny Topné křivky vysokoteplotní zóny Teplota při max. průtoku nízkoteplotní zónou T < 50 C Teplota při max. průtoku vysokoteplotní zónou T < 80 C Charakteristiky topné křivky T Ch ( C) T ext. ( C) 5

26 >>> Instalace Připojení zásobníku TV s jednotkou Examaster Individual NTC/termostat zásobníku TV je připojen přímo na kontakty kotle - konekor X6 Při tomto zapojení je zásobník ovládán pouze pokojovým regulátorem zóny a v menu regulátoru Examaster je nutné mít zásobník TV vypnutý. Toto zapojení je doporučeno - viz. Možnosti hydraulických zapojení! 4 V BUS X7 RT 4V BUS Text X6 ZÁSOBNÍK X V 3 4 klema z výroby (4V) Upozornění Na tento konektor nepřipojujte síťové napětí 30V! V případě použití e-bus regulátoru nechte zapojenou propojku v tomto konektoru. konektor bezpečnostního termostatu podlahového topení Upozornění V případě absence bezpečnostního termostatu musí být tyto svorky přemostěny (přemostění se provádí již ve výrobním závodu). 3 Termostat zásobníku 4 NTC snímač teploty zásobníku 0 kω při 5 C NTC/termostat zásobníku TV je připojen ke svorkám regulátoru Examaster Indivitual. Při tomto zapojení se musí NTC/termostat a dvoucestný ventil zásobníku připojit k jednotce Examaster, 3cestný ventil kotle není využíván. V menu regulátoru Examaster je pak nutné zapnout zásobník TV, jeho funkce lze nastavovat z pokojového regulátoru zóny. Toto zapojení není doporučeno! Pozn. V případě připojení zásobníku termostatem nelze tento ovládat programem přes regulátor. Je spínán pouze na základě sepnutí termostatu umístěného v zásobníku. Na kotli musí být zapnut provoz TV při obojím způsobu zapojení. 6

27 Možnosti hydraulických zapojení EBUS Legenda Bezdrátové venkovní čidlo Zásobník TV 3 Kotel 4 Vysokoteplotní topný okruh 5 Nízkoteplotní topný okruh 6 Hydraulická výhybka 7 Směšovací modul Moduzone Z 8 Oběhové čerpadlo 9 Jednotka Examaster Pozn. V případě zapojení se zónami nízké a vysoké teploty, musí být "zóna" přiřazena zóně s nízkou teplotou. 7

28 Možnosti hydraulických zapojení EBUS Legenda Bezdrátové venkovní čidlo Zásobník TV 3 Kotel 4 Nízkoteplotní topný okruh I 5 Nízkoteplotní topný okruh II 6 Hydraulická výhybka 7 Oběhové čerpadlo okruhu I 8 Oběhové čerpadlo okruhu II 9 Jednotka Examaster 8

29 >>> Instalace Průvodce instalováním systému Operace Viz Poznámky Nainstalujte jednotlivé komponenty systému. Viz instalační brožurky pro jednotlivé komponenty. Realizujte hydraulické spoje dle vybraného schématu. Viz brožurka Instalace systému dodaná spolu s hydraulickým modulem. Realizujte elektrické spoje dle vybraného schématu. Viz brožurka Instalace systému dodaná spolu s hydraulickým modulem. Připojte elektrické přípojky k ovládací jednotce. Brožurka systému popisuje tyto spoje. V případě pochybností lze k jednotce Examaster připojit pouze napětí a pak ji spustit aktivační postup se spustí automaticky. Zobrazí se průvodce elektrickým připojením. Průvodce aktivací systému Akce prováděné při instalaci Akce prováděné na Examasteru Kde hledat podrobné informace Poznámky Natlakujte hydraulickou soustavu systému - topný okruh Viz Instalační brožurka, Kotel. Zkontrolujte, zda jsou všechny ventily okruhu otevřeny. EBUS 9

30 >>> Instalace Průvodce aktivací systému Akce prováděné při instalaci Akce prováděné na Examasteru Kde hledat podrobné informace Poznámky Zapněte el. napájení ovládací Přestavte vypínač jednotky ON/OFF Objeví se konfigurační menu Vyberte Nakonfigurujte jednotku s ohledem jednotky (v této fázi ještě zůstává () do polohy jazyk, pakl vložte kód «96», aby na konkrétní instalaci - schéma 8. zařízení systému bez napětí). ON. [() = pojistka] systém vstoupil do instalačního menu. Dokončete instalační podmenu. Proveďte elektrické připojení zařízení k jednotce Examaster. Seskupte termostaty do párů s venkovními čidly. Zapněte napájení celého systému (kotle, hydraulického modulu atd.) Nakonfigurujte kotel má-li kotel instalační menu, zkontrolujte parametry. Spusťte «Automatický test» Toto menu umožňuje kontrolu správnosti základního připojení. Spusťte menu «Parametry» Upravte hodnotu instalačních parametrů Spusťte «aktivační» menu. Toto podmenu otevře okruhy V průběhu těchto fází kontrolujte tlak Toto menu nabízí přístup k naplnění soustavy vodou odvzdušnění a umožňuje naplnění celé instalace. Spustí provozní sekvence pro v okruhu. V případě potřeby doplňte. všechny cirkulační prvky systému, aby došlo k vypuzení vzduchu. Zkontrolujte správnou funkci instalace. 30

31 >>> Instalace Průvodce údržbou V případě anomálií Vysvětlení Poznámky Řiďte se informacemi na displeji Examasteru. Displej uvádí aktuální stav systému. V případě anomálie udává vadnou komponentu a někdy i číslo chybového kódu. Zobrazí-li Examaster přesnou závadu, viz menu «Informace o součástech», kde lze diagnózu upřesnit. V případě některých komponent systému nemusí být informace na displeji jednotky Examaster vyčerpávající. Pak musíte nahlédnout do specifické dokumentace týkající se jiných komponent. Z menu «Informace o součástech» lze odečíst data systému. Vadnou komponentou může být např. kotel, příp. část příslušenství. Viz upozornění pro instalačního technika nebo příručka pro školení příslušné komponenty. Zkontrolujte stav jednotlivých komponent systému, pokud existují. Nuceně uveďte v činnost produkty nebo podsestavy Tyto provozní stavy mohou dávat důležité informace pro zjištění příčiny zablokování systému. Lze je kontrolovat buď na Examasteru (menu Instalace => Informace o součástech => vyberte produkt)- nebo na samotném výrobku. Je-li v určitých případech možné nuceně uvádět podsestavy do chodu za účelem kontroly správnosti jejich činnosti, vyberte servisní menu (35) => Test menu => vyberte produkt. Příklady provozních stavů Na Examasteru (Informace o součástech). Na kotlích menu Instalace => data 9 = 08=> doba prodlení pro prevenci krátkých cyklů 3

32 >>> Instalace Chybové kódy systému Chybové kódy Popis Příčina Řešení 00 Chyba komunikace sběrnice Ebus s kotlem. 00 Porucha čidla teploty průtočného topného okruhu (přerušený okruh). (NTC) 0 Porucha čidla teploty výstupu topného okruhu (zkrat). 0 Porucha čidla teploty výstupu topného okruhu, nízkoteplotní zóny (přerušený okruh). (NTC3) 03 Porucha čidla teploty výstupu topného okruhu, nízkoteplotní zóny (zkrat). 04 Porucha čidla teploty zásobníku teplé vody pro domácnost (přerušený okruh). 05 Porucha čidla teploty zásobníku teplé vody pro domácnost (zkrat). (NTC) Kotel není připojen k ovládací jednotce. Přepólování žil kabelu. Kotel je vypnut. Čidlo je vadné nebo špatně připojené k řízení ovládací jednotky nebo hydraulickému modulu. Zkratované čidlo. Čidlo je vadné nebo špatně připojené k ovládací jednotce. Zkratované čidlo. Čidlo je vadné nebo špatně připojené k ovládací jednotce. Zkratované čidlo. Zkontrolujte, zda je kotel připojen k ovládací jednotce. Zkontrolujte polaritu žil kabelu. Zkontrolujte, zda nedošlo k výpadku elektrorozvodné sítě, zda je kotel správně připojen a zapnut. Zkontrolujte připojovací vodiče čidla. Zkontrolujte správnost polohy i funkce čidla. Změřte odpor čidla. Zkontrolujte připojovací vodiče čidla. Zkontrolujte správnost polohy i funkce čidla. Změřte odpor čidla. Zkontrolujte připojovací vodiče čidla. Zkontrolujte správnost polohy i funkce čidla. Změřte odpor čidla. 00 Porucha čidla. Čidlo je vadné nebo nesprávně připojené k ovládací jednotce nebo hydraulickému modulu. 0 Příliš nízký tlak <0,5 baru. Netěsnost v hydraulickém okruhu. Nebylo správně provedeno odvzdušnění. Zkontrolujte na případné netěsnosti. Vypusťte topný okruh. Vytlačte z něj vzduch. Naplňte instalaci. 030 Porucha komunikace se bezdrátovým pokojovým termostatem zóny č.. 03 Porucha komunikace s bezdrátovým pokojovým termostatem zóny č.. 03 Porucha komunikace s bezdrátovým pokojovým termostatem zóny č Porucha komunikace s bezdrátovým pokojovým termostatem zóny č Porucha komunikace s bezdrátovým pokojovým termostatem zóny č Porucha komunikace s bezdrátovým pokojovým termostatem zóny č Porucha komunikace s venkovním bezdrátovým čidlem. Pokojový termostat je příliš vzdálen od ovládací jednotky. Problém s bateriemi v pokojovém termostatu. Venkovní bezdrátové čidlo je příliš vzdálené od ovládací jednotky. Prostřednictvím instalačního menu RF zkontrolujte kvalitu RF signálu. Zkontrolujte umístění termostatu. Zkontrolujte, zda jsou v termostatu baterie, zda mají správnou polaritu. Zkontrolujte, zda baterie již nejsou vybité. Pokud ano, vyměňte je za nové. Zkontrolujte umístění venkovního čidla. Zkontrolujte správnost napájení čidla z fotočlánku. Poznámka Příručky pojednávající o komponentách systému Moduzone (Z, Z0, Z30) Panther v. 9, Panther Condens - instalační a servisní příručka 3

33 >>> Instalace Srovnání jednotky EXAMASTER COLLECTIVE a INDIVIDUAL Nabídky a funkceinstalace individuální kaskádové Instalace Změna nastavení (*) Tato nabídka umožňuje provádět změny čísla schématu v rámci změny nastavení systému. Číslo schématu je přiřazeno ke každému možnému nastavení s jednotlivými dostupnými volbami. Číslo je uvedeno v příručce pro systém a odpovídá schématu Změna voleb (**) Tato nabídka umožňuje aktivovat nebo deaktivovat jednotlivé předvolby ve zvoleném instalačním schématu. Termostat/sonda (bezdrátová) Zapojení termostatu(ů) - Zapojení sondy - Úprava vnější teploty - Vnější sonda (drátová) Úprava vnější teploty - Automatický test Vstupy EBUS Vstupy NTC Rádiové zapojení termostatu(ů) - Rádiové zapojení vnější sondy - Karta I/O Parametry Topení Teplota přerušení - Programování - Max. výchozí teplota topení Min. výchozí teplota topení - Auto křivka topení - Ruční křivka topení Předvídané topení - Teplá voda Programování - Teplá voda - max. teplota - Proces cirkulace TV - Program cirkulace TV - Ochrana proti legionele - Program proti legionele - Chlazení - Nastavení výchozí studené vody - Řízení energií - Nabídky a funkceinstalace individuální kaskádové Reset parametrů Návrat k výrobnímu nastavení je nevratný. Jakékoliv individualizované nastavení řídicí jednotky bude ztraceno. Uvedení do provozu Tato nabídka umožňuje provádět potřebné operace na zařízení během instalace (plnění, odvzdušňování, kontrola výkonu,...). Spustit systém Spuštění zařízení - Informace o prvcích (**) Tato nabídka umožňuje kontrolovat v reálném čase stav zařízení odpovídající žádosti (ON/OFF), jednotlivé informace, které jsou k dispozici podle zařízení (teplota, tlak, výkon,...), záznam posledních 5 zaznamenaných chyb pro každé zařízení (datum, hodina, kód, stav a popis chyby), resetovat záznam o chybách. Možnosti Datum (***) Hodina (***) Automatická změna letního/zimního času Jazyk Obrazovka (jas a kontrast) O systému Tato funkce umožňuje zobrazit verze jednotlivých elektronických prvků připojených k řídicí jednotce. (*) Vstupem do nabídky Změna instalace nebo Změna předvoleb, řídící jednotka vyšle upozornění, že systém je právě v odstávce. Již neprovádí nastavení topení... Nastavení se znovu aktivuje odchodem z nabídky. (**) Číslo schématu je přiřazeno ke každému možnému nastavení s jednotlivými dostupnými volbami. (***) Nastavení data a času je prováděno prostřednictvím termostatu teploty prostředí v individuálním nastavení. 33

34 >>> Poznámky 34

35 >>> Poznámky 35

36 0/03 - Servisní manuál Examaster VAILLANT GROUP CZECH S.R.O. Chrášťany Praha-západ Recepce Fax Krátká 777/3d 68 Vyškov Tel Fax
