Měřič tloušťky vrstvy GL-2B Fe&Al. Provozní manuál

Transkript

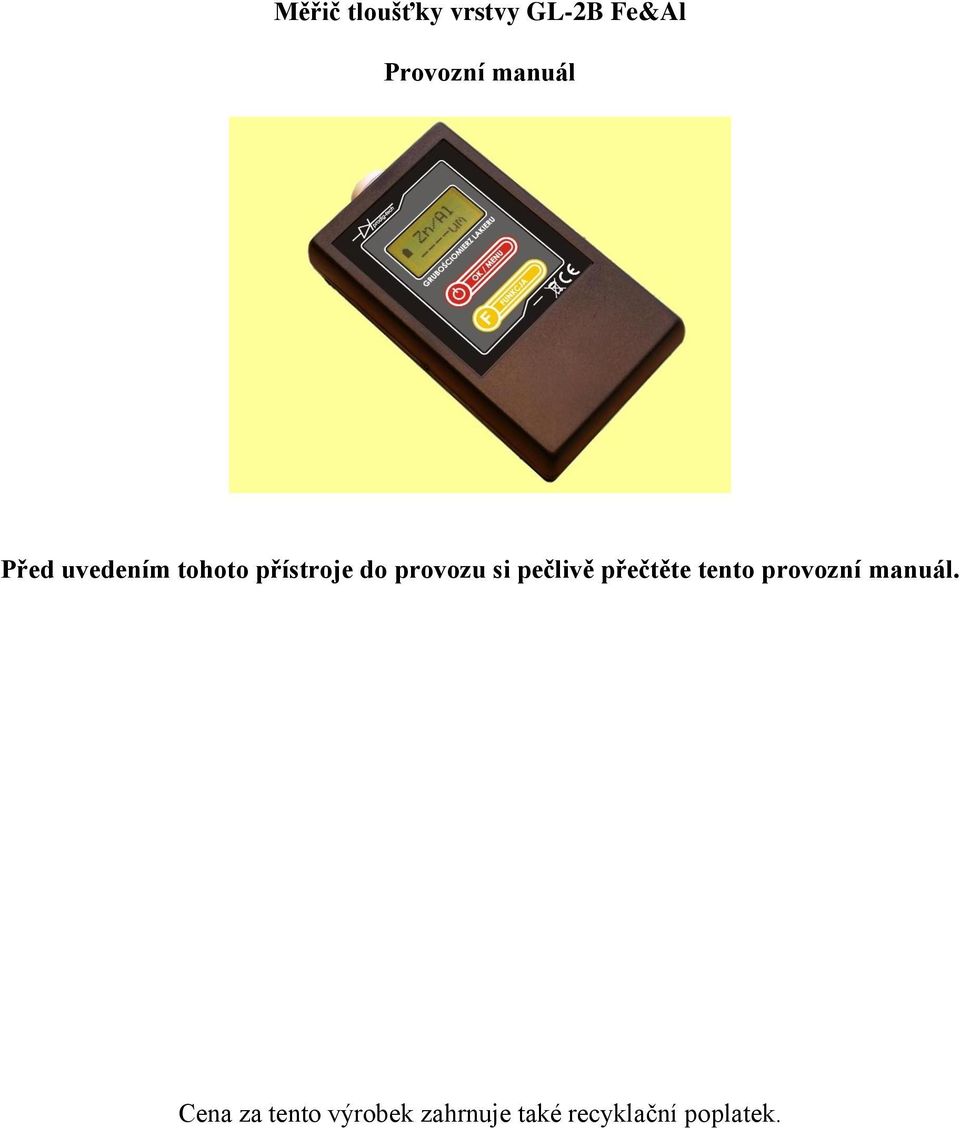

1 Měřič tloušťky vrstvy GL-2B Fe&Al Provozní manuál Před uvedením tohoto přístroje do provozu si pečlivě přečtěte tento provozní manuál. Cena za tento výrobek zahrnuje také recyklační poplatek.

2 Obsah: 1. Technická Specifikace: Úvod do provozu Provozní manuál Záruka

3 5. Technická Specifikace Základní specifikace přístroje: Měření na oceli, galvanizované oceli a hliníku Rozlišení měření: 10µm Rozsah měření: od 0µm do 1100µm Paměť pro uložení až 100 měření Funkce vynulování LCD podsvícení (možnost zapnutí v menu) Flexibilní měřící sensor Intuitivní provoz s nabídkou 6 provozních režimů Automatické vypnutí napájení při delší době nečinnosti Průměr sensoru: 15mm Napájení: 9V alkalická baterie nebo vhodný napájecí adaptér Spotřeba: 50mA 1. Úvod do provozu Přístroj GL-2B je navržen pro měření povlaků z materiál oceli, galvanizované oceli nebo hliníkových povrchů a nátěrů. Rozsah měření je možno nastavit v rozsahu 10µm. Přístroj je vybaven EPROM pamětí pro uložení až 100 výsledků měření. Výsledky měření zůstávají v paměti i po vypnutí napájení přístroje, což umožňuje kdykoliv procházet výsledky měření. V hlavním menu je umožněno mazání těchto výsledků. Přístroj je vybaven podsvícením LCD displeje, což umožňuje měření i v horších světelných podmínkách. Před vlastním použitím vložte do přístroje nové alkalické baterie nebo plně nabitý nabíjecí pack. Uvolněte kryt na zadní straně přístroje, vyjměte vybitou napájecí baterii a vložte novou napájecí baterii. Dodržujte polaritu připojení. Uzavřete prostot pro baterii. UPOZORNĚNÍ! Přístroj je přednastaven na zinkovanou ocel a hliník. Pokud budete měřit plech automobilů starší výroby, které nejsou pozinkovány, zvolte měření Steel. Zeroing Funkce (nulování) Před spuštěním měření se přesvědčte, zdali je přístroj kalibrován. Pro správný postup zvolte funkci ZERO z nabídky hlavního menu a přiložte sensor na dvě sekundy na kalibrační destičku. Pokud displej zobrazuje hodnotu 0 +/-10µm, znamená to, že přístroj je kalibrován, následně stiskněte OK pro návrat do hlavního menu. Pokud je rozptyl vyšší než 0 +/-10µm, pak je přístroj nutné opět kalibrovat. Přitiskněte sensor na kalibrační podložku. Počkejte, až se výsledek stabilizuje a stiskněte červené tlačítko. Na displeji se zobrazí SAVE :a přístroj se automaticky navrátí do hlavního menu. Pokud je přístroj kalibrován můžete funkci ZERO ukončit stisknutím červeného tlačítka. Dávejte pozor a t nestiskněte červené tlačítko dříve, než se objeví na displeji na druhém řádku displeje, jinak nebude přístroj kalibrován! - 3 -

4 UPOZORNĚNÍ! V průběhu nulování musí být kalibrační destička položena na rovném a stabilním povrchu z nekovového materiálu (například nepokládejte destičku na kovový pracovní stůj). Také během měření nedržte destičku v ruce, mohlo by to ovlivnit přesnost měření. Proces nulování je třeba spustit, pokud dochází ke změně okolních podmínek, zvláště teploty nebo vlhkosti. Po ukončení kalibrace je možno opustit funkci ZERO stisknutím červeného tlačítka. Stiskněte červené tlačítko až poté, co se v druhém řádku objeví symbol jinak nebude proces kalibrace uložen! UPOZORNĚNÍ! 1. Před připojením baterie vždy kontrolujte polaritu připojené baterie. 2. Používejte pouze alkalické baterie, protože normální baterie nejsou schopné dodat dostatečnou energii pro měření. 3. Místo alkalických baterií můžete použít nabíjecí baterie. 4. pokud se zdá, že přístroj nepracuje správně, překontrolujte napájecí baterii, případně nabití bateriového paku. Pro vlastní měření přiložte měřící sensor k mřenému povrchu. Sensor by měl co nejvíce dosednout plochou. Měřený povrch by měl být čistý a hladký, jinak nebude měření přesné. Doporučujeme držet přístroj v průběhu měření oběma rukama a mírně přitlačit k povrchu, aby se zamezilo vibracím. Obvykle je zobrazen výsledek po 1-2 sekundách. 3. Provozní manuál přístroje Přístroj je ovládán dvěma tlačítky: Červené tlačítko (OK / MENU): zapíná napájení, potvrdí zvolenou funkci, návrat do hlavního menu. Při stisknutí během měření, ukáže uloženou hodnotu v paměti. Žluté tlačítko (FUNCTION): přepíná mezi funkcemi v nabídce hlavního menu. Přepíná mezi uloženými hodnotami jednotlivých měření. Pro zapnutí napájení přístroje přidržte červené tlačítko po dobu 1 sekundy. Po zobrazení uvítací obrazovky a loga výrobce se přístroj automaticky přepne do nabídky hlavního menu. Symbol * ukazuje právě nabízenou funkci pro výběr. Stiskem žlutého tlačítka přepínáte mezi následujícími nabídkami: Pomocí žlutého tlačítka přepínáte mezi nabídkou funkcí: - MEASUR funkce měření: provádění měření - SUBST substance funkce: umožní změnit materiál měřeného povrchu - MEMORY Funkce uložení do paměti: načítání uložených výsledků měření - OFF off funkce: vypne napájení přístroje - DELETE delete funkce: vymaže všechny uložené hodnoty měření z paměti - ZERO funkce nulování: kalibrace přístroje - 4 -

5 Pro potvrzení volby stiskněte červené tlačítko. Funkce Měření Po volbě této funkce se na displeji zobrazí předtím navolený měřený materiál, například ZN/Al. Současně je na prvním řádku indikátor baterie. Na druhém řádku je jednotka ----um Nyní je přístroj připraven k měření. Po přitlačení sensoru k měřenému povrchu se během krátké doby zobrazí naměřený výsledek na displeji LCD v druhém řádku. ^ Zn/Al 140um Po dokončení měření se stisknutím červeného tlačítka navrátíte do hlavni nabídky menu. Substance funkce Funkce substance umožňuje zvolit typ měřeného materiálu. K dispozici jsou následující možnosti: Galvanizovaná ocel / hliník (Zn/Al) ocel (Fe). Přepínat můžete pomocí žlutého tlačítka, potvrzení volby pomocí červeného tlačítka. Off funkce ^ Zn/Al ----um Po volbě této funkce se vypne napájení přístroje. Zeroing Funkce (nulování) Před spuštěním měření se přesvědčte, zdali je přístroj kalibrován. Pro správný postup zvolte funkci ZERO z nabídky hlavního menu a přiložte sensor na dvě sekundy na kalibrační destičku. Pokud displej zobrazuje hodnotu 0 +/-10µm, znamená to, že přístroj je kalibrován, následně stiskněte OK pro návrat do hlavního menu. Pokud je rozptyl vyšší než 0 +/-10µm, pak je přístroj nutné opět kalibrovat. Přitiskněte sensor na kalibrační podložku. Počkejte, až se výsledek stabilizuje a stiskněte červené tlačítko. Na displeji se zobrazí SAVE :a přístroj se automaticky navrátí do hlavního menu. Pokud je přístroj kalibrován můžete funkci ZERO ukončit stisknutím červeného tlačítka. Dávejte pozor a t nestiskněte červené tlačítko dříve, než se objeví na displeji na druhém řádku displeje, jinak nebude přístroj kalibrován! UPOZORNĚNÍ! V průběhu nulování musí být kalibrační destička položena na rovném a stabilním povrchu z nekovového materiálu (například nepokládejte destičku na kovový pracovní stůj). Také během měření nedržte destičku v ruce, mohlo by to ovlivnit přesnost měření. Proces nulování je třeba spustit, pokud dochází ke změně okolních podmínek, zvláště teploty nebo vlhkosti

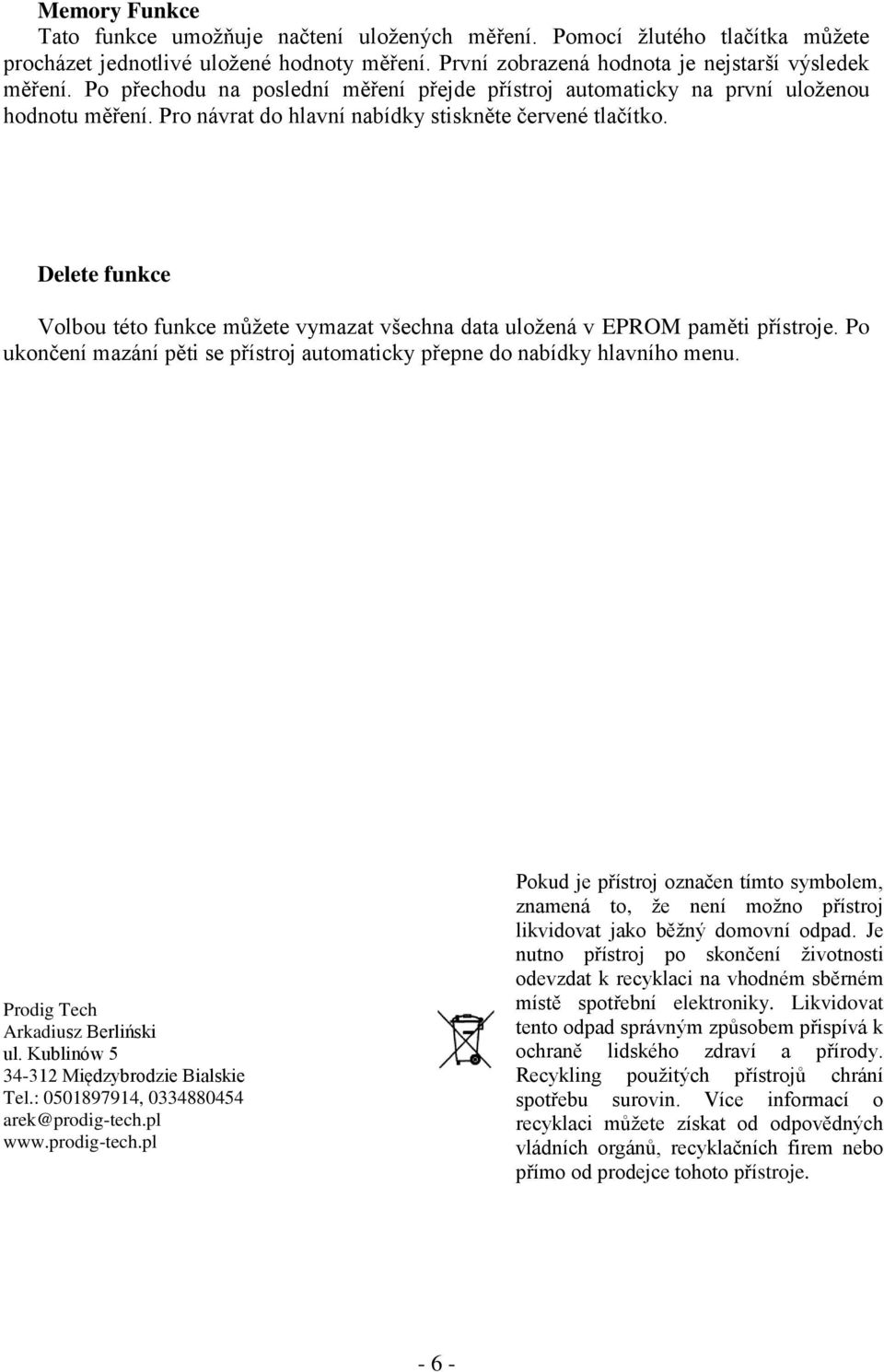

6 Memory Funkce Tato funkce umožňuje načtení uložených měření. Pomocí žlutého tlačítka můžete procházet jednotlivé uložené hodnoty měření. První zobrazená hodnota je nejstarší výsledek měření. Po přechodu na poslední měření přejde přístroj automaticky na první uloženou hodnotu měření. Pro návrat do hlavní nabídky stiskněte červené tlačítko. Delete funkce Volbou této funkce můžete vymazat všechna data uložená v EPROM paměti přístroje. Po ukončení mazání pěti se přístroj automaticky přepne do nabídky hlavního menu. Prodig Tech Arkadiusz Berliński ul. Kublinów Międzybrodzie Bialskie Tel.: , arek@prodig-tech.pl Pokud je přístroj označen tímto symbolem, znamená to, že není možno přístroj likvidovat jako běžný domovní odpad. Je nutno přístroj po skončení životnosti odevzdat k recyklaci na vhodném sběrném místě spotřební elektroniky. Likvidovat tento odpad správným způsobem přispívá k ochraně lidského zdraví a přírody. Recykling použitých přístrojů chrání spotřebu surovin. Více informací o recyklaci můžete získat od odpovědných vládních orgánů, recyklačních firem nebo přímo od prodejce tohoto přístroje

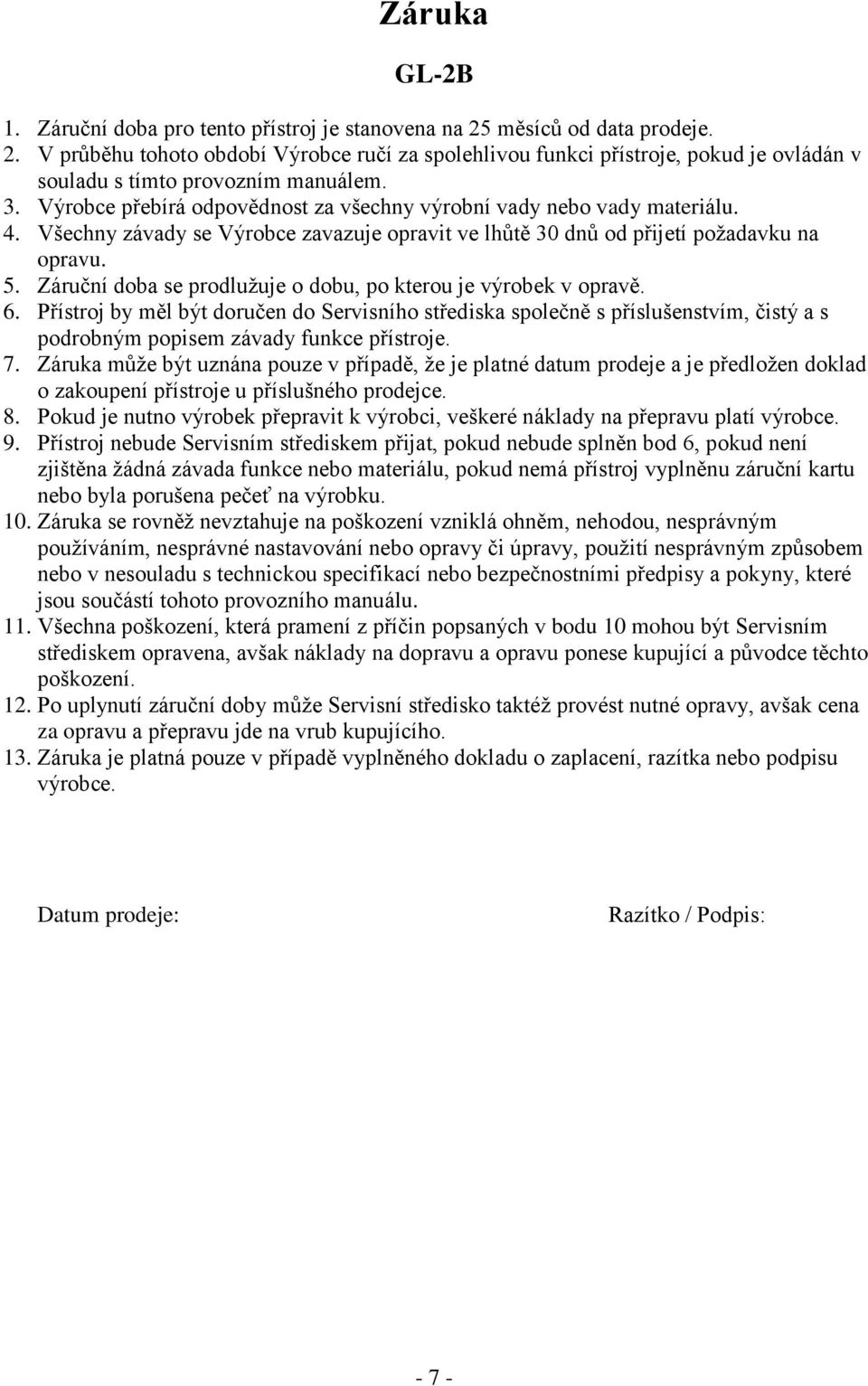

7 Záruka GL-2B 1. Záruční doba pro tento přístroj je stanovena na 25 měsíců od data prodeje. 2. V průběhu tohoto období Výrobce ručí za spolehlivou funkci přístroje, pokud je ovládán v souladu s tímto provozním manuálem. 3. Výrobce přebírá odpovědnost za všechny výrobní vady nebo vady materiálu. 4. Všechny závady se Výrobce zavazuje opravit ve lhůtě 30 dnů od přijetí požadavku na opravu. 5. Záruční doba se prodlužuje o dobu, po kterou je výrobek v opravě. 6. Přístroj by měl být doručen do Servisního střediska společně s příslušenstvím, čistý a s podrobným popisem závady funkce přístroje. 7. Záruka může být uznána pouze v případě, že je platné datum prodeje a je předložen doklad o zakoupení přístroje u příslušného prodejce. 8. Pokud je nutno výrobek přepravit k výrobci, veškeré náklady na přepravu platí výrobce. 9. Přístroj nebude Servisním střediskem přijat, pokud nebude splněn bod 6, pokud není zjištěna žádná závada funkce nebo materiálu, pokud nemá přístroj vyplněnu záruční kartu nebo byla porušena pečeť na výrobku. 10. Záruka se rovněž nevztahuje na poškození vzniklá ohněm, nehodou, nesprávným používáním, nesprávné nastavování nebo opravy či úpravy, použití nesprávným způsobem nebo v nesouladu s technickou specifikací nebo bezpečnostními předpisy a pokyny, které jsou součástí tohoto provozního manuálu. 11. Všechna poškození, která pramení z příčin popsaných v bodu 10 mohou být Servisním střediskem opravena, avšak náklady na dopravu a opravu ponese kupující a původce těchto poškození. 12. Po uplynutí záruční doby může Servisní středisko taktéž provést nutné opravy, avšak cena za opravu a přepravu jde na vrub kupujícího. 13. Záruka je platná pouze v případě vyplněného dokladu o zaplacení, razítka nebo podpisu výrobce. Datum prodeje: Razítko / Podpis: - 7 -
