1 G5 TWIN-EP manuál

2 Obsah 1 Upozornění a bezpečnostní informace Bezpečné uložení a práce s tlakovými láhvemi Používání přečerpávacího zařízení Standartní přečerpávání SELF PURGING (samoodsávání) G5 TWIN PUSH/PULL přečerpávání Ochlazování tlakové nádoby Alternativní ochlazení tlakové nádoby Odsávání nezkondenzovatelných plynů ze zásobního nádoby Změna typu přečerpávaného chladiva Užitečná nápověda Včasné dopředné plánování Hadice a ventily Přívodní kabel a nízké napětí Péče a údržba Čištění a výměna vstupního filtru Řešení problémů... 10

3 1 Upozornění a bezpečnostní informace Toto zařízení je určeno pro použití pouze pro řádně proškolené a vycvičené osoby. Vždy používejte adekvátní ochranné pomůcky při práci s chladivy. Důsledně prostudujte MSDS (bezpečnostní listy) jednotlivých chladiv před tím, než s nimi budete pracovat, předejdete tím zbytečným zraněním a případným zdravotním problémům. Výstupní tlak přečerpávaného chladiva je velmi vysoký, proto zde musí být opět brán v potaz možný vznik zranění. 2 Bezpečné uložení a práce s tlakovými láhvemi Před započetím přečerpávání se ubezpečte, že pracujete v dobře větraném prostředí. Nadýchání se par chladiv může vést ke smrti udušením. Pro přečerpávaná chladiva používejte výhradně tlakové láhve k tomu předepsané. V žádném případě nikdy nepřeplňujte tlakovou nádobu nad 80% jejího objemu. V opačném případě může vlivem vysokých okolních teplot dojít k explozi tlakové láhve. 3 Používání přečerpávacího zařízení Upozornění vždy používejte uzemněný přívod energie Upozornění vždy otevírejte vstupní ventily pomalu pro bezpečnost pracovníka a snížení úniků do okolí.!! Toto zařízení nemá ochranu proti přeplňování tlakových láhví, při práci tlakovou láhev vždy kontrolujte proti přeplnění vážením!! K dosažení maximální rychlosti přečerpávání používejte 3/8 tlakové hadice. Pokud pracujete v systému PUSH-PULL, ujistěte se, že používáte 3/8 hadice pro kapalinu ze systému do tlakové láhve a 3/8 hadice z parní fáze tlakové nádoby na vstup do G5 TWIN. Nepoužívejte hadice s depresory ani jiné prvky způsobující omezení průtoku. Pokud používáte 3/8 hadice pro přímé připojení kapalné fáze chladiva do G5 twin, použijte kulový ventil na zmenšení tlaku chladiva na kompresor přečerpávačky, snížíte tím tak hlučnost zařízení. Pokud není kompresor v chodu nenechávejte ho pod tlakem! Konstrukce kompresoru nezaručuje, že nedojde k únikům pokud je kompresor v klidu! Pravidelně kontrolujte funkci ventilátoru, pokud neběží nepokračujte v práci! 3

4 3.1 Standartní přečerpávání Poznámka: použijte váhu, aby ste zabránili přeplnění plněné tlakové nádoby, použijte předřadný filtr, v případě, že budete přečerpávat špinavé chladivo!!! 1. podívejte se na zapojení na obrázku v anglickém návodě na straně 4. Přesvěčte se, že všechny spoje jsou pevně spojeny a zabrání se tak případným únikům. A připojte výtlak klimatizačního okruhu k chlaďařským hodinám taktéž k vysokotlakému manometru B připojte sání (nízkotlak) klimatizačního okruhu k nízkotlakému manometru chlaďařských hodin C připojte centrální výstup chlaďařských hodin na vstup G5 TWIN přečerpávačky D připojte výstup G5 TWIN přečerpávačky na kapalinový vstup sběrné tlakové nádoby 2. připojte přečerpávačku G5 TWIN do 230V sítě. Síťový kabel nesmí být delší než 4,5 metru. 3. přesvěčte se, že vstupní ventil na přečerpávačce G5 TWIN je uzavřen. Tímto zajistíze snadnější start kompresoru. 4. otevřete kapalinový vstup sběrné nádoby a výstupní ventil na G5 TWIN 5. otevřete kapalinový výstup na chlaďařských hodinách. (odsátím kapalné fáze jako první dojde ke snížení odsávacího času na minimum) 6. přepněte hlavní vypínač na přečerpávačce z pozice OFF do pozice ON kompresor a chladič se spustí 7. pomalu otevřete vstupní ventil na přečerpávačce G5 TWIN 8. po odsátí veškerého kapalného chladiva, otevřete parní ventil na chlaďařských hodinách. Oba ventily (parní - nizkotlaký, kapalný vysokotlaký) na chlaďařských hodinách budou otevřeny 9. nechte odsávačku pracovat dokud na chlaďařských hodinách nebude dosaženo podtlaku 10.uzavřete oba ventily na chlaďařských hodinách i na G5 TWIN 11.vypněte přečerpávačku 12.uzavřete kapalný ventil na plněné tlakové láhvi a odpojte tlakové hadice 4

5 3.2 SELF PURGING (samoodsávání) G5 TWIN 1. Uzavřete všechny vstupy i výstupy systému, který servisujete a které jsou připojeny ke G5 TWIN 2. uzavřete vstupní ventil na G5 TWIN 3. pokud máte G5 TWIN zapnutou, vypněte jí, prevence vysokotlakého odpojení kompresoru 4. přepněte PURGE/RECOVER otočný knoflík do polohy PURGE 5. zapněte G5 TWIN a nechte jí pracovat tak dlouho dokud nebudete pozorovat podtlak na nízkotlakém manometru G5 TWIN 6. uzavřete všechny ventily jak na G5 TWIN tak na plněné tlakové láhvi 7. vypněte G5 TWIN a vrattě otočný knoflík do polohy RECOVER grafické znázornění je na straně 5 anglického manuálu 5

6 3.3 PUSH/PULL přečerpávání Poznámka: váha musí být připojena, aby nedošlo k přeplnění plněné tlakové láhve PUSH/PULL metoda přepouštění je použitelná pro přepouštění velkého množství kapalného chladiva. Tato metoda bude fungovat pouze v systémech, kde kapalina může být vypouštěna pozvolna. Nepoužívejte tuto metodu pro systémy s menším množstvím chladiva než 7 kg, neboť může dojít k tomu, že metoda nebude fungovat tak, jak by za normálních podmínek fungovala 1. zapojte G5 TWIN tak jako na obrázku ze strany 6 angl. Manuálu, opět se přesvěčte, že všechny spoje jsou pevně utaženy A připojte parní fázi chl. Systému k výstupu na G5 TWIN B připojte kapalnou fázi chl. Systému ke kapalnému vstupu plněné tlakové nádoby C připojte vstup G5 TWIN na parní ventil plněné tlakové nádoby. Poznámka: všechny ventily musí být uzavřeny 2. pomalu otevřete ventily na G5 TWIN 3. zapněte G5 TWIN hlavním vypánačem 4. pomalu otevřete ventily na plněné tlakové láhvi a odsávaném systému 5. na vloženém průhledítku sledujte průtok kapaliny, v okamžiku, kdy dojde k odsátí vešketého kapalného chladiva, vypněte G5 TWIN a uzavřete všechny ventily 6. nyní můžete odsát zbytek parní fáze chladiva klasickým odsávacím způsobem viz 3.1 6

7 3.4 Ochlazování tlakové nádoby V případě, že chcete použit tuto metodu, musí být v tlakové nádobě méně než 2.3 kg chladiva 1. připojte tlakové hadice přesně podle horního obrázku na straně 7 angl. manuálu A připojte vstup G5 TWIN k parnímu ventilu tlakové nádoby B připojte výstup G5 TWIN ke kapalnému ventilu tlakové nádoby 2. otevřete všechny ventily 3. zapněte přečerpávačku 4. přiškrťte výstupní ventil tak, aby výstupní tlak byl o 100 PSI větší než tlak vstupní 5. nechte pracovat přečerpávačku tak dlouho, dokud tlaková láhev nezchladne 3.5 Alternativní ochlazení tlakové nádoby Tuto metodu lze použít v případě, že během klasického přečerpávání potřebujete ochladit tlakovou nádobu, do níž plníte chladivo. Zapojte klasické přečerpávání, ovšem v tomto případě podle spodního obrázku na straně 7 angl. manuálu Normální přečerpávání A plynný ventil na tlakové láhvi uzavřen Ochlazování tl. nádoby A plynný ventil na tlakové láhvi otevřít B oba ventily na chlaďařských hodinách (nízkotlak i vysokotlak) uzavřít C postupovat podle bodu ochlazování tlakové nádoby 7

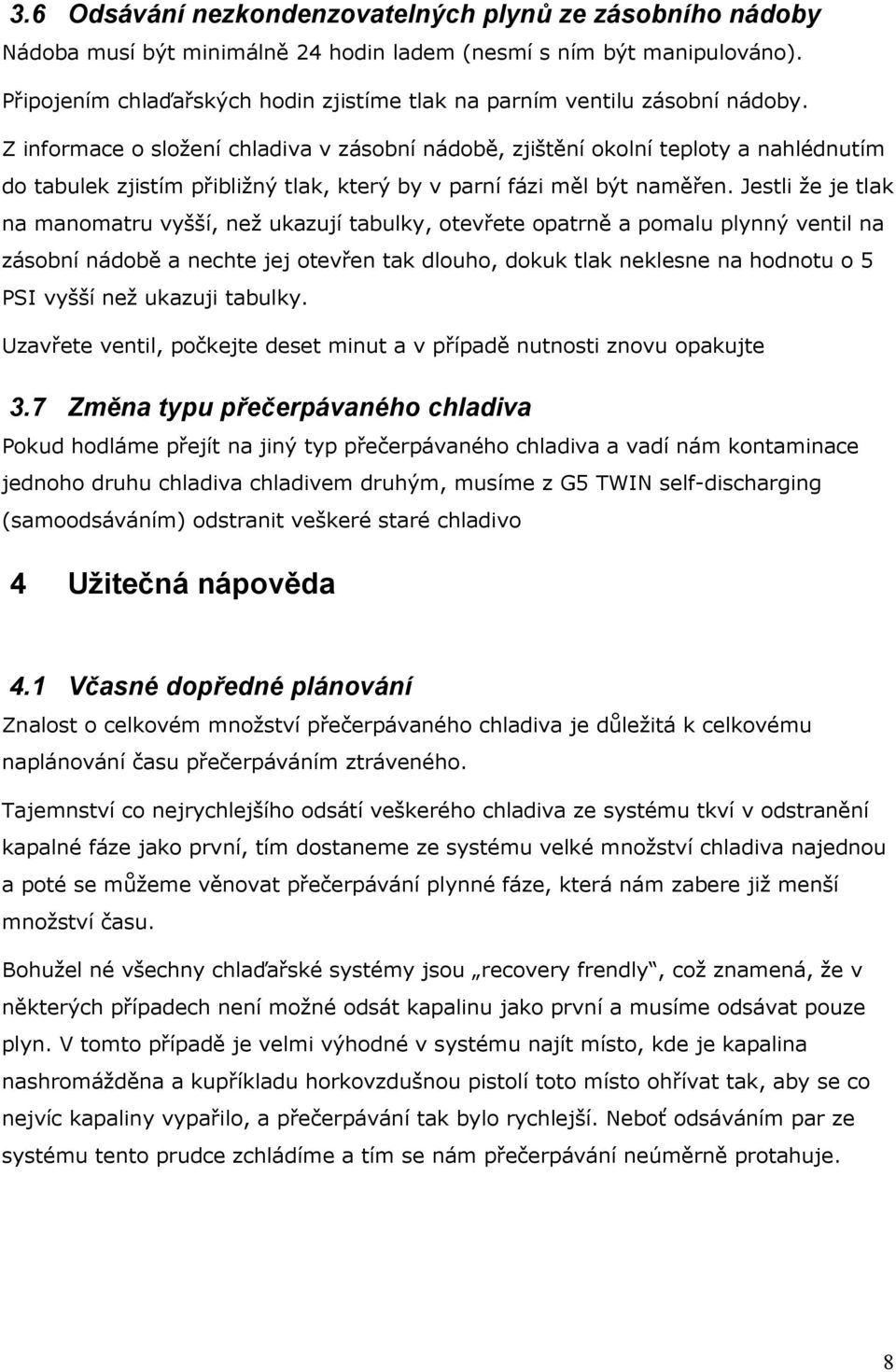

8 3.6 Odsávání nezkondenzovatelných plynů ze zásobního nádoby Nádoba musí být minimálně 24 hodin ladem (nesmí s ním být manipulováno). Připojením chlaďařských hodin zjistíme tlak na parním ventilu zásobní nádoby. Z informace o složení chladiva v zásobní nádobě, zjištění okolní teploty a nahlédnutím do tabulek zjistím přibližný tlak, který by v parní fázi měl být naměřen. Jestli že je tlak na manomatru vyšší, než ukazují tabulky, otevřete opatrně a pomalu plynný ventil na zásobní nádobě a nechte jej otevřen tak dlouho, dokuk tlak neklesne na hodnotu o 5 PSI vyšší než ukazuji tabulky. Uzavřete ventil, počkejte deset minut a v případě nutnosti znovu opakujte 3.7 Změna typu přečerpávaného chladiva Pokud hodláme přejít na jiný typ přečerpávaného chladiva a vadí nám kontaminace jednoho druhu chladiva chladivem druhým, musíme z G5 TWIN self-discharging (samoodsáváním) odstranit veškeré staré chladivo 4 Užitečná nápověda 4.1 Včasné dopředné plánování Znalost o celkovém množství přečerpávaného chladiva je důležitá k celkovému naplánování času přečerpáváním ztráveného. Tajemnství co nejrychlejšího odsátí veškerého chladiva ze systému tkví v odstranění kapalné fáze jako první, tím dostaneme ze systému velké množství chladiva najednou a poté se můžeme věnovat přečerpávání plynné fáze, která nám zabere již menší množství času. Bohužel né všechny chlaďařské systémy jsou recovery frendly, což znamená, že v některých případech není možné odsát kapalinu jako první a musíme odsávat pouze plyn. V tomto případě je velmi výhodné v systému najít místo, kde je kapalina nashromážděna a kupříkladu horkovzdušnou pistolí toto místo ohřívat tak, aby se co nejvíc kapaliny vypařilo, a přečerpávání tak bylo rychlejší. Neboť odsáváním par ze systému tento prudce zchládíme a tím se nám přečerpávání neúměrně protahuje. 8

9 4.2 Hadice a ventily Další možností, kterak přečerpávání urychlit je používání vhodných tlakových hadic a ventilů. Příliš dlouhé hadice protahují dobu přečerpávání. Napojením 3/8 hadic na systém přečerpávání výrazně zrychlí. Tlakové hadice se mohou špinavým chladivem znečistit natolik, že průtok chladivem je v nich snížen na minimum i tato situace značně ovlivní celkovou dobu přečerpávání. 4.3 Přívodní kabel a nízké napětí Přečerpávačka bude nejlépe pracovat při přívodním napětí mezi 210 a 240 volty. Nízké napětí může způsobit zhoršené starty kompresoru proti vysokému tlaku v tlakové láhvi. Rovněž dlouhý přívodní kabel může způsobit problémy. Kupřikladu přehřívání motoru kompresoru. 5 Péče a údržba Pokud přečerpáváte špinavá chladiva v každém případě používejte předřadný filtr před vstupním ventilem do G5 TWIN, jinak hrozí nebezpečí, že se zničí motor kompresoru přečerpávačky. Nepoužívejte přívodní kabel delší než 4,5 metru, můžete tím přivodit přehřívání motoru kompresoru. Pokud G5 TWIN nepoužíváte delší dobu, profoukněte jí čistým dusíkem. 5.1 Čištění a výměna vstupního filtru 1. Odšroubujte hadici z vstupního ventilu 2. Odšroubujte krytku z ventilu 3. Vyjměte filtr, vyčistěte jej, popřípadě, je-li poškozen jej vyměnte 4. Našroubujte vše zpátky 9

10 5.2 Řešení problémů PŘÍZNAKY PŘÍČINA ŘEŠENÍ Kompresor nechce nastartovat Kompresor chce nastartovat, ale ozývají se bzučivé zvuky Zařízení se vypnulo vysokým tlakem Přečerpávání kapaliny je pomalé Přívodní kabel není správně připojen k el. síti popřípadě je připojen špatně Zařízení se samo vypnulo vysokým tlakem Motor kompresoru se tepelně přehřál Senzor 80% naplnění tlakové nádoby vypnul přečerpávání Nízké přívodní napětí elektrické sítě, příliš krátkým či příliš dlouhý přívodní kabel Příliš vysoký tlak na vstupní straně kompresoru Výstupní ventil na G5 TWIN, popřípadě ventil na plněné tlakové nádobě je uzavřen Překážka ve výstupní hadici Překážka v průtoku Zkondenzovaná kapalina v systému Zkontrolujte přívodní kabel, popřípadě jej vyměňte za jiný Hledejte níže v této tabulce Nechte motor vychladnout Zkontrolujte, zda-li je láhev plná, popřípadě správnou funkci senzoru Zkontrolujte přívodní napětí, popřípadě vyměňte přívodní kabel Uzavřete vstupní ventil na G5 TWIN ke snížení tlaku kompresoru Zkontrolujte jestli jsou všechny ventily otevřeny Zkontrolujte výstupní hadici, zda-li v ní nění mechanická nečistota Uvolněte vysoký tlak RESET tlačítkem přístroje Použijte správnou hadici, popřípadě odstraňte nečistoty v systému nechte běžet kompresor několik sekund k přečerpání zkondenz. kapaliny do jiné oblasti 10
