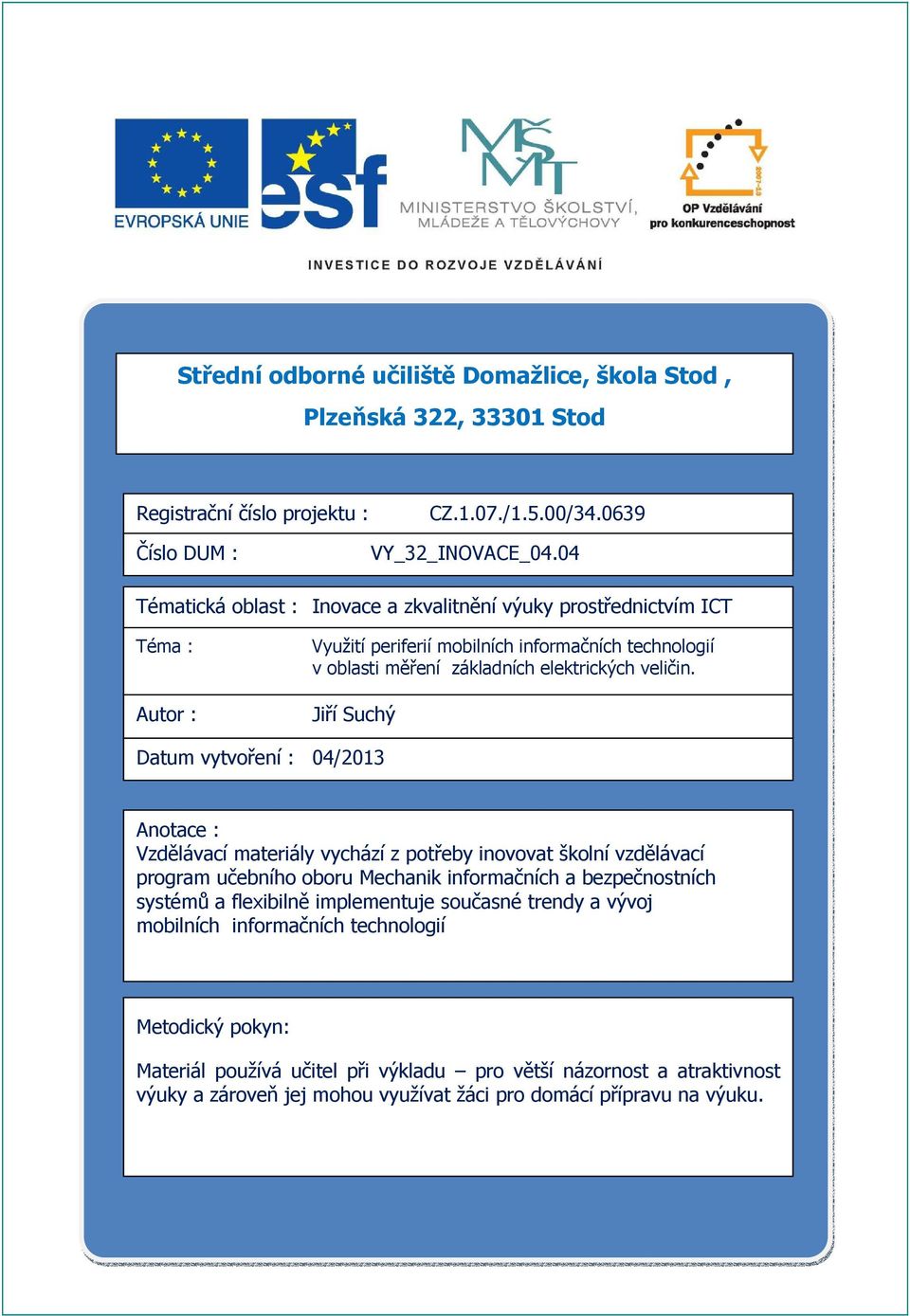

1 Střední odborné učiliště Domažlice, škola Stod, Plzeňská 322, Stod Registrační číslo projektu : Číslo DUM : CZ.1.07./1.5.00/ VY_32_INOVACE_04.04 Tématická oblast : Inovace a zkvalitnění výuky prostřednictvím ICT Téma : Autor : Využití periferií mobilních informačních technologií v oblasti měření základních elektrických veličin. Jiří Suchý Datum vytvoření : 04/2013 Anotace : Vzdělávací materiály vychází z potřeby inovovat školní vzdělávací program učebního oboru Mechanik informačních a bezpečnostních systémů a flexibilně implementuje současné trendy a vývoj mobilních informačních technologií Metodický pokyn: Materiál používá učitel při výkladu pro větší názornost a atraktivnost výuky a zároveň jej mohou využívat žáci pro domácí přípravu na výuku.

Jiří Suchý Datum vytvoření : 04/2013 Anotace : Vzdělávací materiály vychází z potřeby inovovat školní vzdělávací program učebního oboru Mechanik informačních a bezpečnostních systémů a

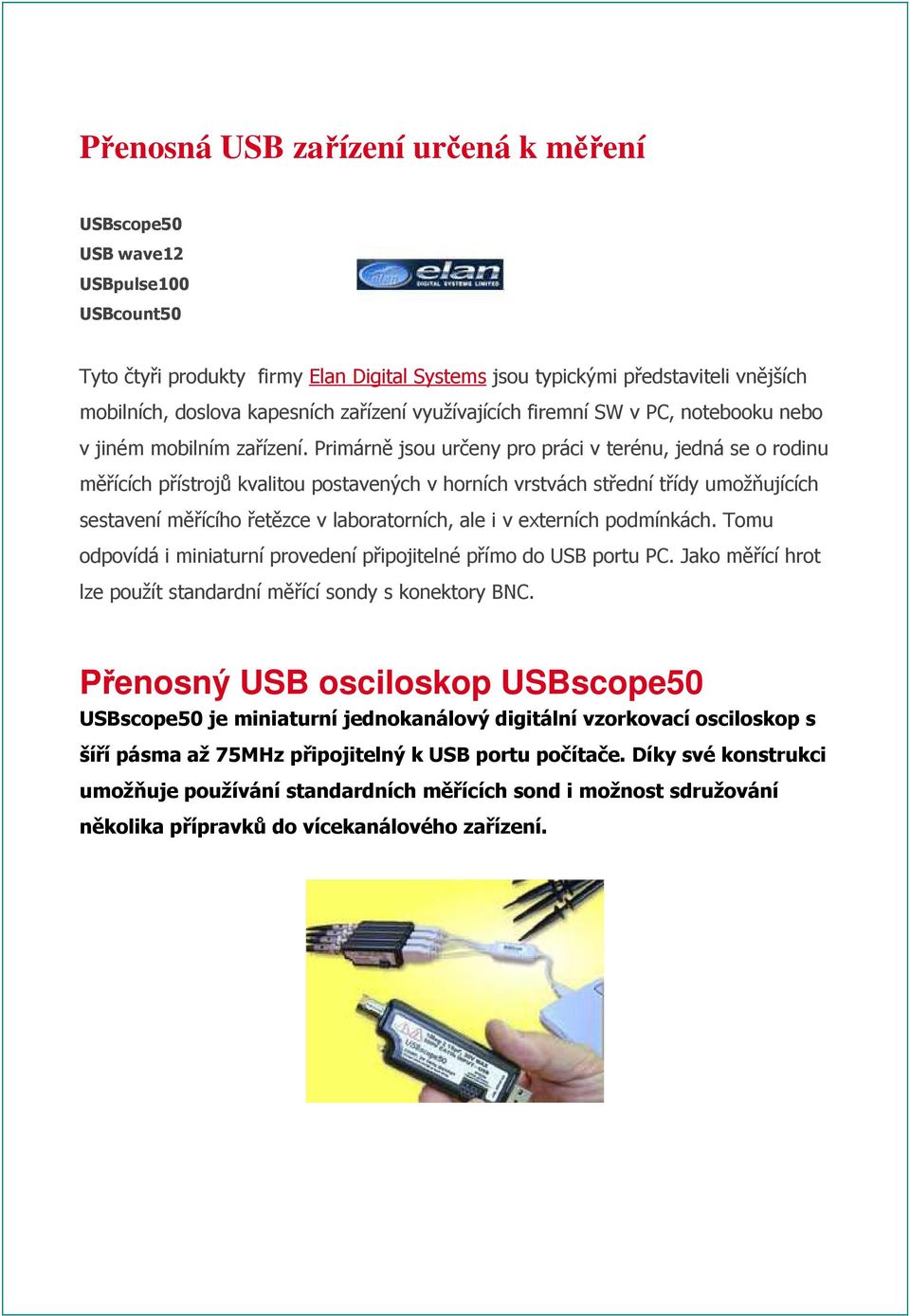

2 Přenosná USB zařízení určená k měření USBscope50 USB wave12 USBpulse100 USBcount50 Tyto čtyři produkty firmy Elan Digital Systems jsou typickými představiteli vnějších mobilních, doslova kapesních zařízení využívajících firemní SW v PC, notebooku nebo v jiném mobilním zařízení. Primárně jsou určeny pro práci v terénu, jedná se o rodinu měřících přístrojů kvalitou postavených v horních vrstvách střední třídy umožňujících sestavení měřícího řetězce v laboratorních, ale i v externích podmínkách. Tomu odpovídá i miniaturní provedení připojitelné přímo do USB portu PC. Jako měřící hrot lze použít standardní měřící sondy s konektory BNC. Přenosný USB osciloskop USBscope50 USBscope50 je miniaturní jednokanálový digitální vzorkovací osciloskop s šíří pásma až 75MHz připojitelný k USB portu počítače. Díky své konstrukci umožňuje používání standardních měřících sond i možnost sdružování několika přípravků do vícekanálového zařízení.

Primárně jsou určeny pro práci v terénu, jedná se o rodinu měřících přístrojů kvalitou postavených v horních vrstvách střední třídy umožňujících sestavení měřícího řetězce v laboratorních, ale i v

3 Popis USBscope50 používá 8bitový A-D převodník s rychlostí 50 milionů vzorků za sekundu (50MS/s). Tento převodník který zpracovává vstupní signál, a následné digitální stupně, které získávají a ukládají průběh signálu jsou napájeny z hostujícího rozhraní USB pomocí isolovaného zdroje. To znamená, že vstupní konektor BNC není galvanicky spojen s USB a to ani střední vodič, ani zemní. Toto má velké výhody pokud jde o bezpečnost. USBscope50 byl vyvinut k tomu, aby bylo možné použití hodnoty 300V CAT II nebo 500V CAT I (podrobnosti viz mezi zemní svorkou osciloskopu a zemněním hostujícího počítače. Každý přípravek USBscope50 lze použít jako samostatný jednokanálový osciloskop, ale rovněž lze použít až čtyři najednou a vytvořit tak dvou, tří nebo čtyřkanálové zařízení. V tomto případě je každý osciloskop synchronizován s ostatními takže složené zařízení pracuje jako jediné vícekanálové zařízení. Každý přípravek USBscope50 však stále vyžaduje vlastní připojení USB a kombinované zařízení musí mít společnou zem mezi všemi vstupními konektory BNC, tzn. že kanály jsou izolovány proti USB ale nikoli navzájem. Technická specifikace USB rozhraní Podporný software USBscope50 pro Windows 98SE/2K/XP/Vista/7 a Linux Vzorkovací frekvence 50Msps pro jednorázový děj s 8-bitovým rozlišením Ekvivalentní doba vzorkovaní 1Gsps při opakovaných vstupních průbězích Analogová šířka pásma DC-75MHz Vstupní impedance 1MΩ 15pF

To znamená, že vstupní konektor BNC není galvanicky spojen s USB a to ani střední vodič, ani zemní. Toto má velké výhody pokud jde o bezpečnost.

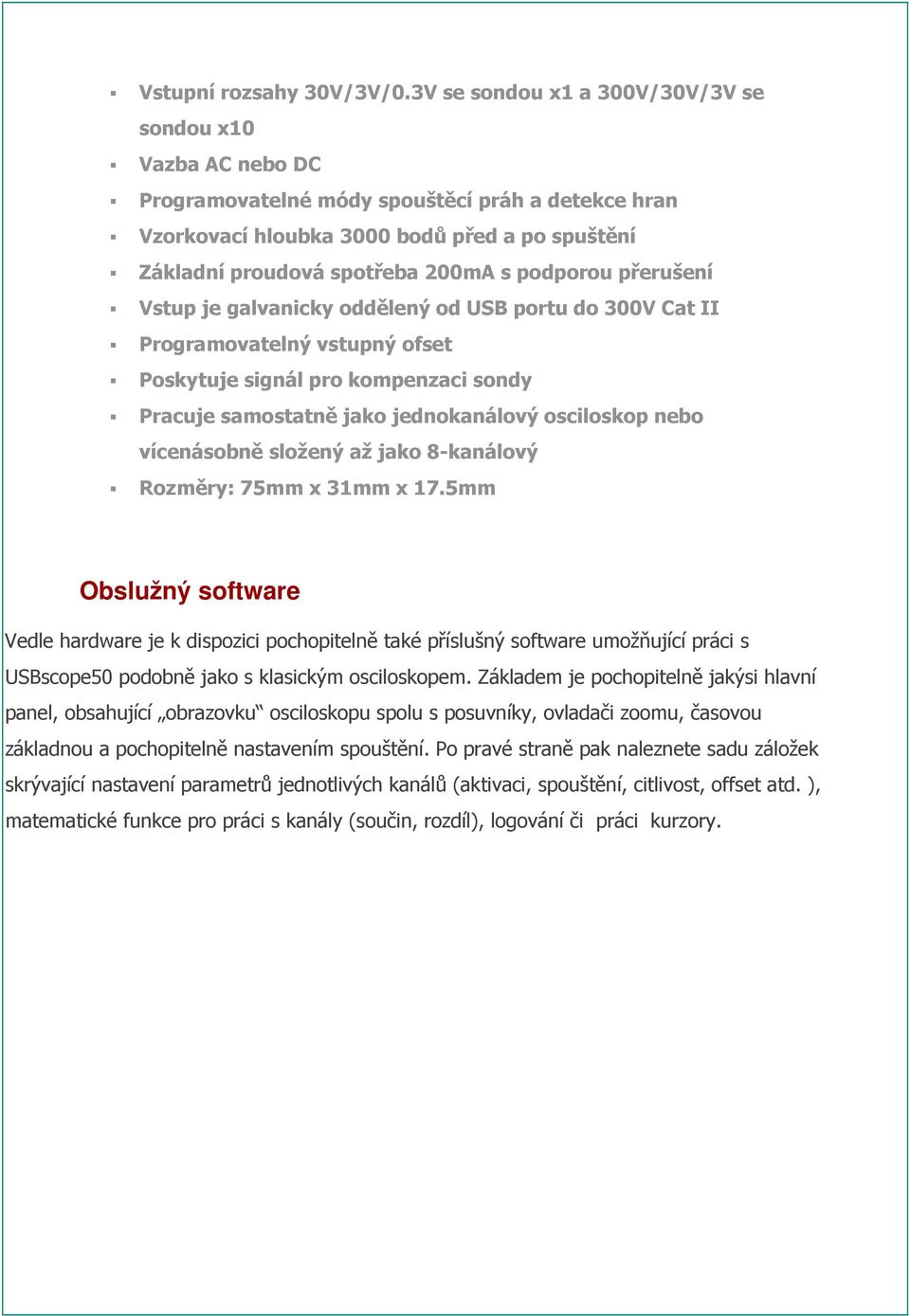

4 Vstupní rozsahy 30V/3V/0.3V se sondou x1 a 300V/30V/3V se sondou x10 Vazba AC nebo DC Programovatelné módy spouštěcí práh a detekce hran Vzorkovací hloubka 3000 bodů před a po spuštění Základní proudová spotřeba 200mA s podporou přerušení Vstup je galvanicky oddělený od USB portu do 300V Cat II Programovatelný vstupný ofset Poskytuje signál pro kompenzaci sondy Pracuje samostatně jako jednokanálový osciloskop nebo vícenásobně složený až jako 8-kanálový Rozměry: 75mm x 31mm x 17.5mm Obslužný software Vedle hardware je k dispozici pochopitelně také příslušný software umožňující práci s USBscope50 podobně jako s klasickým osciloskopem. Základem je pochopitelně jakýsi hlavní panel, obsahující obrazovku osciloskopu spolu s posuvníky, ovladači zoomu, časovou základnou a pochopitelně nastavením spouštění. Po pravé straně pak naleznete sadu záložek skrývající nastavení parametrů jednotlivých kanálů (aktivaci, spouštění, citlivost, offset atd. ), matematické funkce pro práci s kanály (součin, rozdíl), logování či práci kurzory.

podporou přerušení Vstup je galvanicky oddělený od USB portu do 300V Cat II Programovatelný vstupný ofset Poskytuje signál pro kompenzaci sondy Pracuje samostatně jako jednokanálový osciloskop nebo

5 . Nikoho pak jistě nepřekvapí samostatné okno zobrazující naměřené hodnoty číselně či okno pro rychlou Furierovu analýzu (FFT). A jako perlička na závěr software lze používat v několikerém barevném podání dle libosti.

6 Zdroj : -Servisní a uživatelský manuál Firmy Elan digital system limited -Ilustrační foto:
