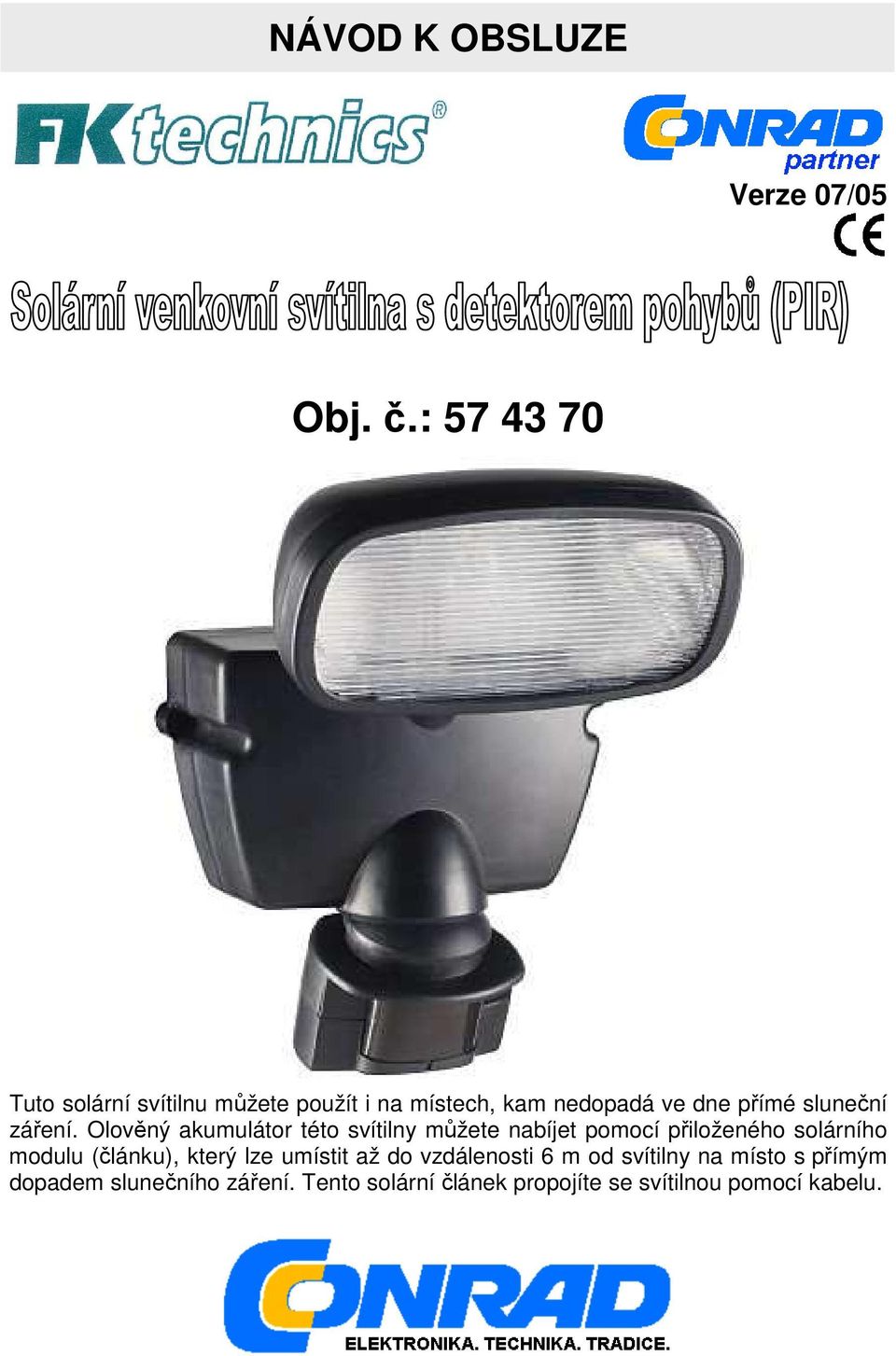

1 NÁVOD K OBSLUZE Verze 07/05 Obj. č.: Tuto solární svítilnu můžete použít i na místech, kam nedopadá ve dne přímé sluneční záření. Olověný akumulátor této svítilny můžete nabíjet pomocí přiloženého solárního modulu (článku), který lze umístit až do vzdálenosti 6 m od svítilny na místo s přímým dopadem slunečního záření. Tento solární článek propojíte se svítilnou pomocí kabelu.

2 1. Úvod + účel použití solární svítilny Vážení zákazníci, děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy. Jsme přesvědčeni, že naše solární svítilna splní Vaše očekávání a bude Vám k užitku. Pasivní infračervený senzor neboli detektor pohybů (PIR) rozsvítí tuto svítilnu po soumraku (v noci), zaregistruje-li tento senzor ve vzdálenosti 7 až 15 m od svítilny nějaký pohyb osoby. Dobu trvání svícení této svítilny můžete nastavit pomocí otočného regulátoru. Svítilna je dále vybavena soumrakovým senzorem, který brání jejímu rozsvícení v denních hodinách. Tato svítilna je vybavena olověnou akumulátorovou baterií (6 V / 2,8 Ah). Nabíjejte tuto baterii pouze pomocí přiloženého solárního článku. I když je tato svítilna vybavena ochranou proti stříkající vodě, nevystavujte ji v žádném případě dešti. Jiný způsob používání svítidla, než bylo výše uvedeno, by mohl vést k poškození tohoto výrobku. Z bezpečnostní důvodů a z důvodu registrace CE nelze provádět na přístroji žádné změny v jeho vnitřním zapojení! Dodržujte bezpodmínečně bezpečnostní předpisy! 2. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Nevystavujte tuto svítilnu mechanickému namáhání, otřesům a vibracím, vysokým teplotám a neumisťujte ji poblíž přístrojů, která vyzařují silná elektromagnetická pole. Při volbě místa pro instalaci solárního článku dejte prosím pozor na to, aby byl vystaven po delší dobu (cca 2 až 3 dny za účelem oživení do svítilny vloženého akumulátoru) přímému slunečnímu záření. Dejte pozor na úhel dopadu slunečního záření v ranních hodinách, v poledne a odpoledne. Pokud bude solární článek zastíněný stromy nebo keři, nebude docházet k úplnému nabití do svítilny vloženého akumulátoru. Totéž platí pro zataženou oblohu a umělé osvětlení. Tato svítilna a její příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí. Dejte pozor nato, že akumulátory nesmějí být zkratovány nebo odhazovány do ohně! V takovýchto případech hrozí nebezpečí exploze! Akumulátor této svítilny v žádném případě neotvírejte. Již nepoužitelné akumulátory jsou zvláštním odpadem a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí. K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách. Pokud si nebudete vědět rady, jak tento výrobek používat (zapojit) a v tomto návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou (prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka. 2

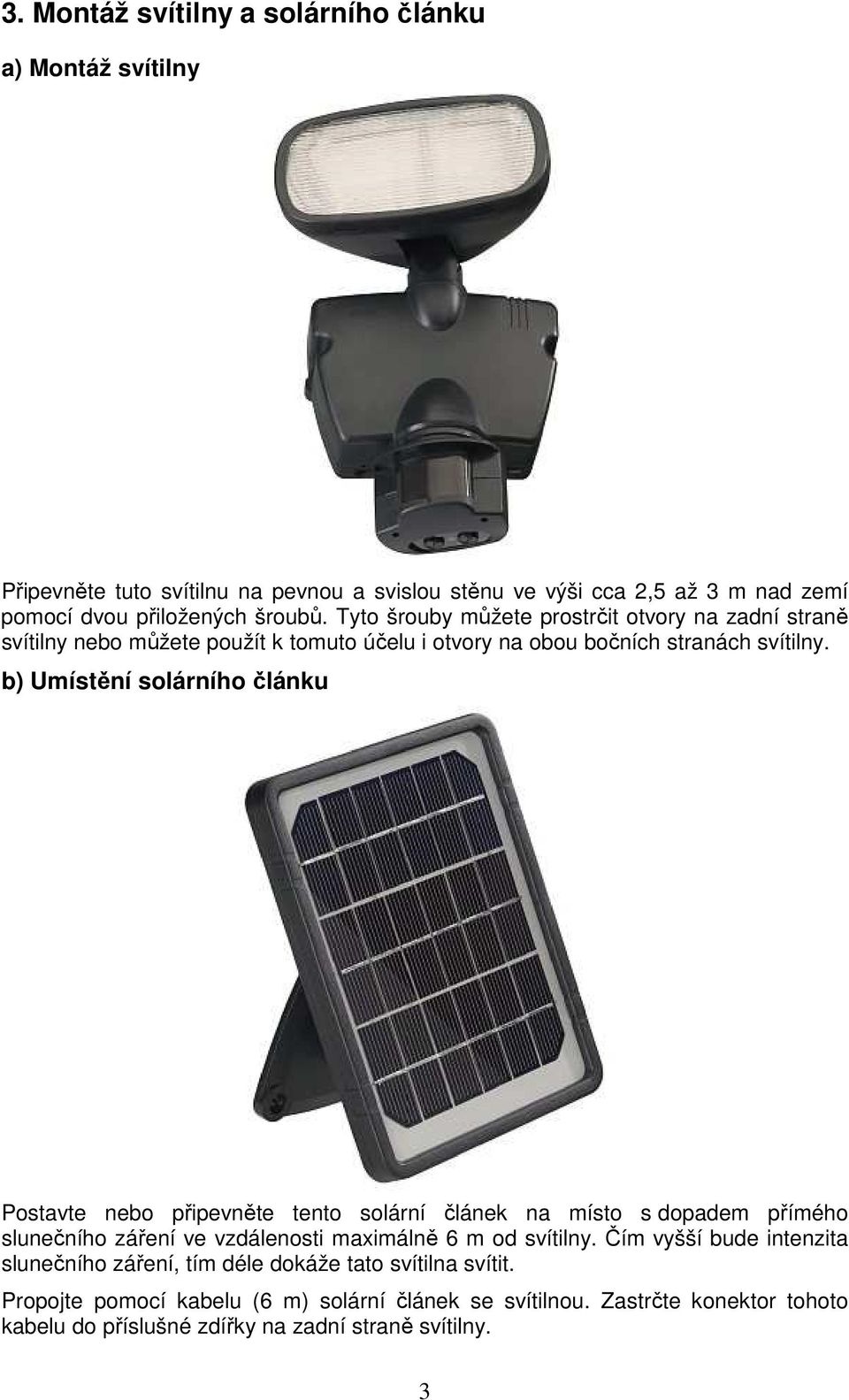

3 3. Montáž svítilny a solárního článku a) Montáž svítilny Připevněte tuto svítilnu na pevnou a svislou stěnu ve výši cca 2,5 až 3 m nad zemí pomocí dvou přiložených šroubů. Tyto šrouby můžete prostrčit otvory na zadní straně svítilny nebo můžete použít k tomuto účelu i otvory na obou bočních stranách svítilny. b) Umístění solárního článku Postavte nebo připevněte tento solární článek na místo s dopadem přímého slunečního záření ve vzdálenosti maximálně 6 m od svítilny. Čím vyšší bude intenzita slunečního záření, tím déle dokáže tato svítilna svítit. Propojte pomocí kabelu (6 m) solární článek se svítilnou. Zastrčte konektor tohoto kabelu do příslušné zdířky na zadní straně svítilny. 3

4 4. Uvedení svítilny do provozu a její obsluha Před uvedením svítilny do provozu ji nechte 3 dny vypnutou za účelem oživení do svítilny vloženého akumulátoru (poloha hlavního spínače OFF ). Během této doby vystavte solární článek přímému slunečnímu záření. Pasivní infračervený detektor pohybů (PIR) reaguje na infračervené záření (tepelné vyzařování), které vydávají pohybující se osoby nebo větší zvířata, jestliže se dostanou do prostoru, který hlídá infračervený senzor detektoru pohybů. Tento senzor musí být zaměřen do hlídaného prostoru. Tepelné záření se šíří přímočaře, avšak bývá pohlcováno například sklem nebo jinými pevnými materiály. Z tohoto důvodu dejte prosím pozor na to, aby nebyl hlídaný prostor zastíněn (zacloněn) podobnými rušivými vlivy (předměty). Tento detektor nemusí správně fungovat, bude-li vystaven silnému osvětlení nebo příliš vysoké teplotě. Z tohoto důvodu nesmí být tento detektor namířen na zdroje tepla nebo na plochy které odrážejí teplo a světlo (zrcadla, lesklé kovové plochy, vodní plochy atd.). Nedávejte tuto svítilnu na místa, kam dopadá záření jiných světelných zdrojů, například osvětlení dvora, lampy pouličního osvětlení, reflektory automobilů, odraz světla od vodních ploch atd. Toto by mohlo způsobit, že by soumrakový senzor tuto svítilnu při soumraku nezapínal nebo by ji vypínal. Reflektor svítilny nasměrujte rovněž do hlídaného prostoru (na místo, kam má dopadat světlo této svítilny). Zapnutí svítilny provedete přepnutím hlavního spínače do polohy ON. Svítilna bude po jejím zapnutí uvedena do provozu po uplynutí 1 minuty. Pokud nebude do svítilny vložený akumulátor dostatečně nabitý, pak bude svítilna svítit kratší dobu než po nastavený čas jejího zapnutí nebo bude blikat. V tomto případě svítilnu vypněte (přepněte hlavní spínač do polohy OFF ) a nechte po dobu 3 dny nabíjet do ní vložený akumulátor (vystavte po tuto dobu solární článek přímému slunečnímu záření). Nastavení citlivosti detektoru pohybů (dosahu) Pomocí otočného regulátoru nastavení citlivosti detektoru SENSITIVITY na jeho spodní straně nastavíte teplotu neboli detekční vzdálenost, při které bude docházet k aktivaci tohoto senzoru pohybů. Vypněte za tímto účelem funkci nabíjení akumulátoru svítilny ze solárního článku otočením regulátoru nastavení doby zapnutí osvětlení TIMER zcela doleva až k poloze TEST. V tomto případě bude svítilna fungovat nezávisle na okolním osvětlení (tímto způsobem vypnete funkci soumrakového senzoru a svítilna se bude rozsvěcovat i za denního osvětlení). Nyní nastavte otáčením regulátoru SENSITIVITY potřebnou citlivost detektoru. Otáčením tohoto regulátoru doprava nastavíte vyšší citlivost (větší dosah) detektoru, otáčením tohoto regulátoru doleva nastavíte nižší citlivost (menší dosah) detektoru. V tomto režimu testování se svítilna rozsvítí na dobu 4 sekundy s prodlevou 5 sekund. Otočte regulátorem SENSITIVITY k levé zarážce = nejmenší dosah detektoru pohybů. Nyní projděte detekčním (hlídaným) prostorem. Začněte se vzdáleností od lampy cca 2 až 3 metry a tuto vzdálenost zvětšujte do té doby, až přestane detektor reagovat na Vaše pohyby. Poté otočte regulátorem SENSITIVITY trochu doprava a zopakujte celý postup nastavení, dokud nedosáhnete potřebné citlivosti detektoru pohybů (potřebného dosahu). Maximální dosah tohoto senzoru můžete nastavit v rozmezí 7,5 až 15 metrů. 4

5 Nastavení doby zapnutí osvětlení Jakmile nebude dále detektor pohybů registrovat žádný pohyb, zůstane svítilna rozsvícena dalších 4 až 30 sekund. Tuto dobu trvání zapnutí osvětlení nastavíte otáčením regulátoru TIMER. Otáčením tohoto regulátoru doprava nastavíte delší dobu zapnutí osvětlení, otáčením tohoto regulátoru doleva nastavíte kratší dobu zapnutí osvětlení. 5. Údržba solární svítilny Solární svítilna kromě občasného čištění a případné výměny akumulátoru nebo žárovky nevyžaduje žádnou údržbu. K čištění používejte pouze čistý mírně navlhčený (slabým čistícím prostředkem) hadřík bez žmolků a chloupků. K čištění nepoužívejte v žádném případě proud vody. Čistěte pravidelně solární článek vodou nebo neagresivním čistícím prostředkem, abyste zajistili maximální využití sluneční energie k nabíjení do svítilny vloženého akumulátoru. Bude-li povrch tohoto solárního článku znečištěn (například prachem nebo v zimním obdobím sněhem), sníží se tím nabíjecí proud solárního článku. Výměna akumulátoru Vypněte svítilnu a odpojte ji od solárního článku. Vyšroubujte 6 šroubků na zadní straně svítilny a sundejte kryt akumulátoru. K rozpojení plochých kontaktů použijte jehlové kleště. Červený kabel (kontakt) znamená plus (+), černý kontakt (kabel) znamená minus (-). Vyndejte z pouzdra starý akumulátor. Vložte do pouzdra nový olověný bezúdržbový akumulátor (6 V / 2,8 Ah). Proveďte připojení akumulátoru správnou polaritou a uzavřete opět zadní kryt svítilny. V zimních měsících nebo při zatažené obloze nestačí sluneční energie k plnému nabití do svítilny vloženého akumulátoru. V tomto případě nechte tuto svítilnu vypnutou po několik nocí. Nízké teploty mají negativní vliv na kapacitu do svítilny vloženého akumulátoru. Nebudete-li solární svítilnu delší dobu používat (například v zimním období), vyndejte z ní akumulátor. 6. Technické údaje Napájení: 1 olověný akumulátor 6 V / 2,8 Ah 5

6 Detektor pohybů: Detekční úhel: 180 ; dosah: 7,5 až 15 m Zdroj světla LED Rozměry (š x v x h): 190 x 270 x 170 mm Rozměry solárního článku: Cca 155 x 120 mm Krytí: IP 44 6
