CB 1/23 Eco. Řešení pro šetrné automatické vnější čištění všech běžných osobních vozidel s maximální výškou 2,30 m.

Transkript

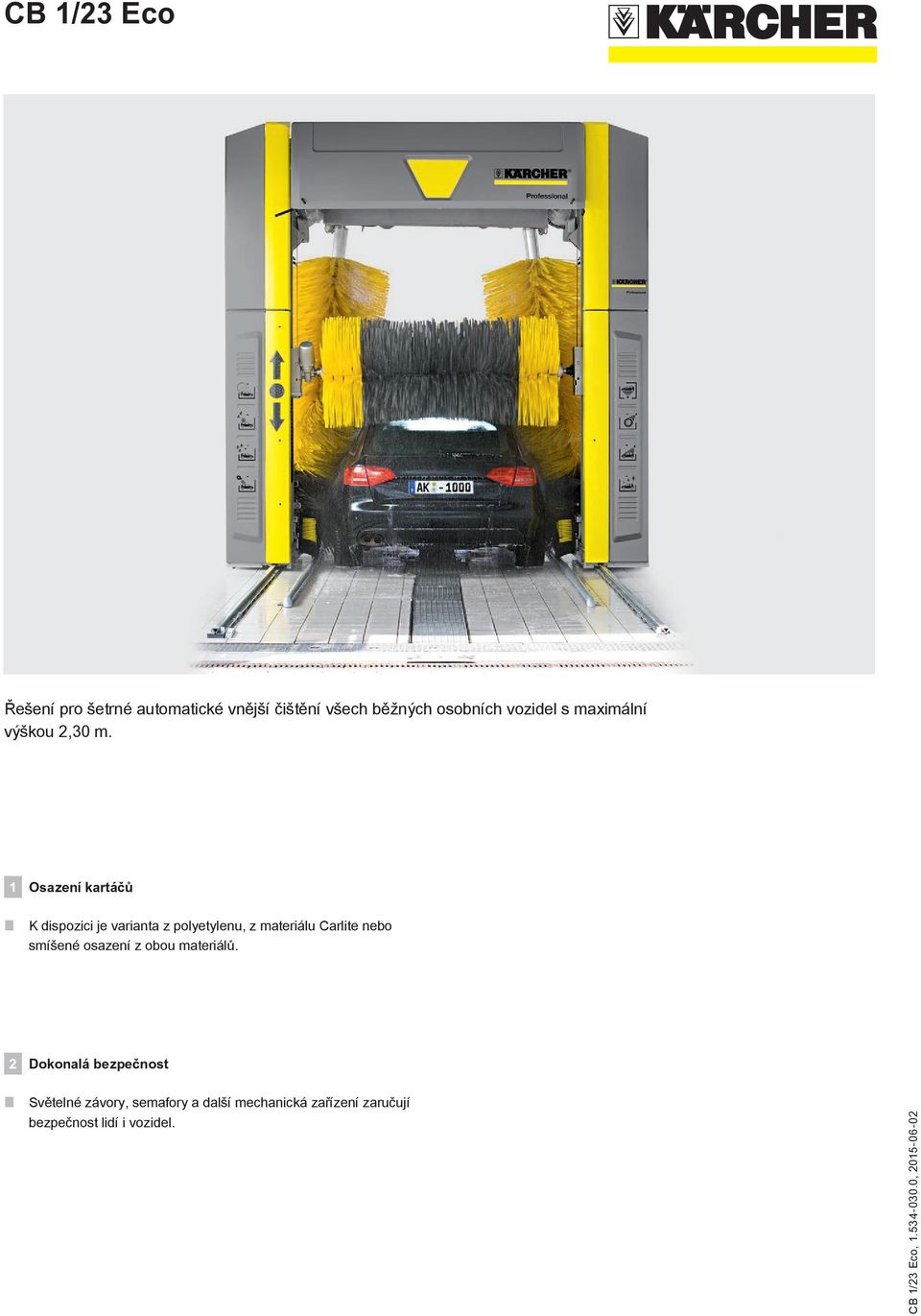

1 Řešení pro šetrné automatické vnější čištění všech běžných osobních vozidel s maximální výškou 2,30 m. 1 Osazení kartáčů K dispozici je varianta z polyetylenu, z materiálu Carlite nebo smíšené osazení z obou materiálů. 2 Dokonalá bezpečnost Světelné závory, semafory a další mechanická zařízení zaručují bezpečnost lidí i vozidel.

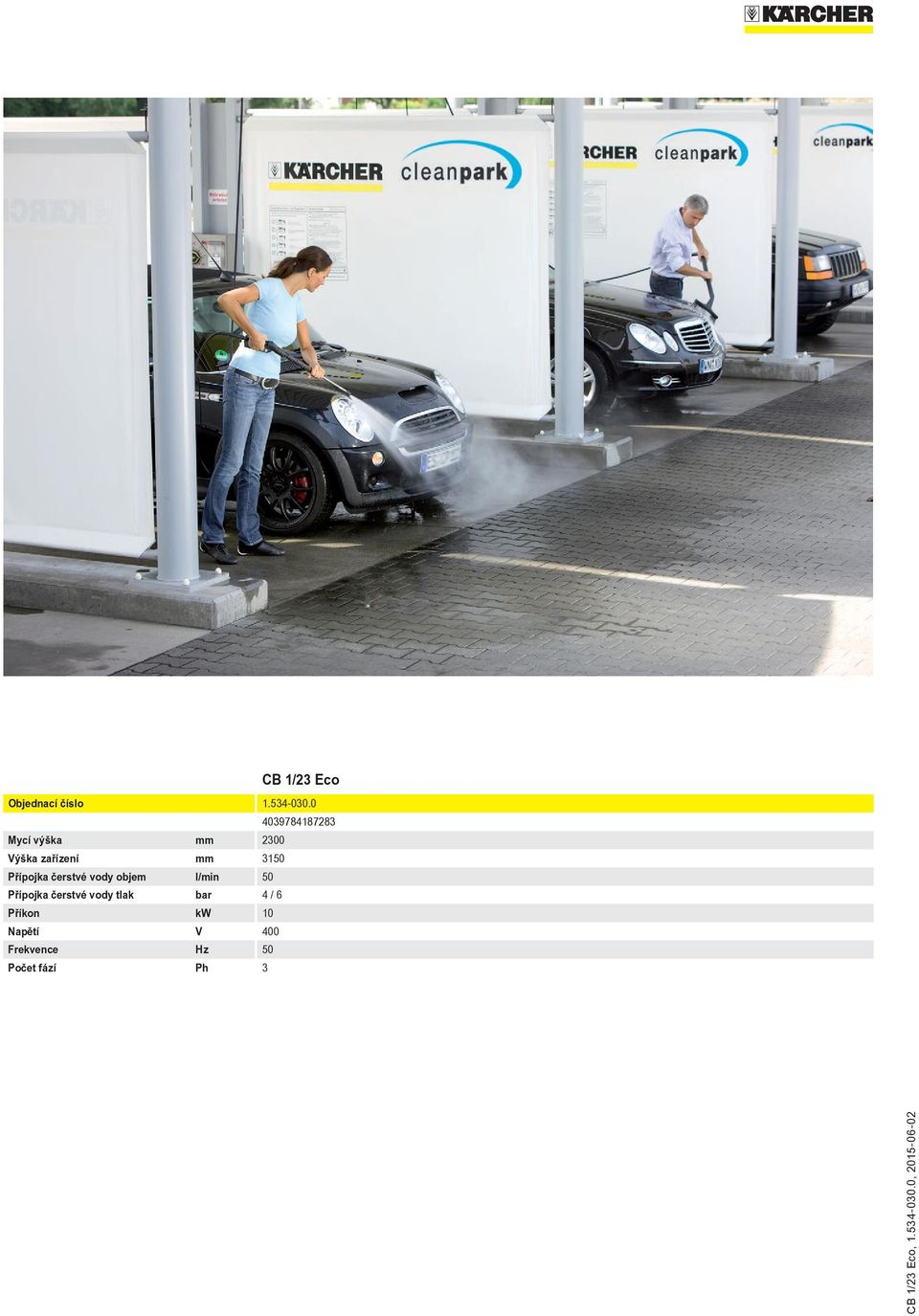

2 Mycí výška mm 2300 Výška zařízení mm 3150 Přípojka čerstvé vody objem l/min 50 Přípojka čerstvé vody tlak bar 4 / 6 Příkon kw 10 Napětí V 400 Frekvence Hz 50 Počet fází Ph 3

3 Prodloužení kolejnic Sada prodloužení pojezdových kolejnic 2 x 1 m Dráha 1 m. Žárově pozinkované speciální profily, instalační výška 40 mm. Součástí dodávky je upevňovací a podkladní materiál pro nivelaci. Kolejnice se upevňují přímo na podlahu. Délka jízdních kolejnic je závislá na délce mytých aut. Pro stanovení délky kolejnic platí následující: maximální délka vozidla plus cca 6 m. Obslužné místo Oblsužné místo "basic" Obslužné místo basic. Mycí programy se spouští pomocí kláves nebo jejich kombinací. Manuální zásahy jsou možné kdykoli. Kromě toho, že má tlačítka pro ruční provoz, obsahuje také tlačítko start a stop pro nouzové zastavení Pro provoz zařízení nutné jedno obslužné místo. Maximum 7 mycích programů. Oblsužné místo "comfort" Obslužné místo comfort až s osmi tlačítky přímé volby programů. Kromě toho, že má tlačítka pro ruční provoz, obsahuje také tlačítko start a stop pro nouzové zastavení Pro provoz zařízení nutné jedno obslužné místo. Maximum 8 mycích programů. Osazení kartáče Osazení kartáče PE Kartáč je tvořen jednotlivými štětinami o průměru cca 0,7 mm. Osazení kartáče Carlite Kartáč je tvořen jednotlivými pásky o rozměrech cca 2,5 x 6 mm. Mezi výhody kartáčů Carlite patří delší životnost a šetrnější mytí vozidel. Carlite /PE kartáče, mycí výška ,30m Zásobování energií Energetický řetězec, montáž na zeď Energetický řetězec na nosníku, k montáži k podlaze Hadice a kabely jsou chráněny v energetickém řetězci. Ten může být přimontován ke konzolím na stěnu nebo na nosnících (pro instalaci venku). Energetický řetězec představuje prostorově úspornou formu přívodu energie. Délka: 9 metrů Hadice a kabel jsou chráněny v energetickém řetězci. Ten může být připomontován ke konzolím na stěnu nebo na nosnících (pro instalaci venku). Energetický řetězec představuje prostorově úspornou formu přívodu energie. Délka: 9 metrů Rozšíření zásobování energií pro VT provoz. Rozšíření Energetický nosník/ kabelový vlek Energetický nosník, montáž na zeď Jedná se o nejjednodušší způsob zásobování energií. Kabel a hadice jsou, volně visící z nosníku nebo stěnové konzole (v mycí hale), vedeny k portálu. Kabelový vlek, montáž k podlaze Kabelový vlek se skládá ze stabilní, žárově pozinkované C-profilové kolejnice, která slouží jako vedení pojezdových vozíků. Na pojezdový vozík se připevní potřebné kabely a hadice. C-profilová kolejnice se upevní na žárově pozinkované stěnové konzoli k boční stěně. Délka: 9 metrů. Energetický nosník, montáž k podlaze Jedná se o nejjednodušší způsob zásobování energií. Kabel a hadice jsou, volně visící z nosníku nebo stěnové konzole (v mycí hale), vedeny k portálu. Provoz s recyklovanou vodou Provoz na užitkovou vodu Každý portál je vybavený pro provoz s užitkovou vodou. Každé zařízení však v tomto provozu nepracuje, proto nabízíme v této nástavbové sadě přívodní hadici a spojky pro volitel- ný provoz s užitkovou vodou.

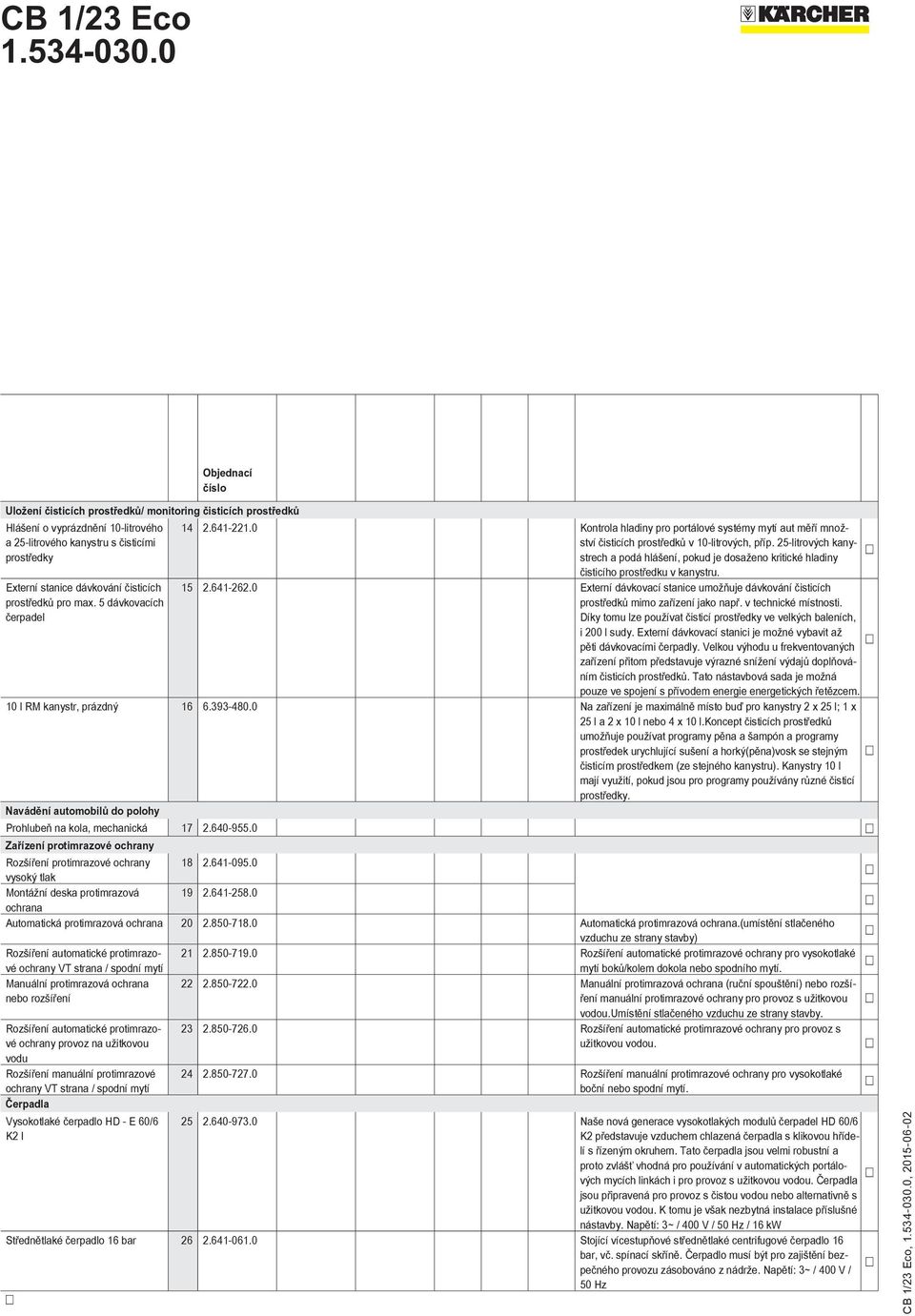

4 Uložení čisticích prostředků/ monitoring čisticích prostředků Hlášení o vyprázdnění 10-litrového a 25-litrového kanystru s čisticími prostředky Externí stanice dávkování čisticích prostředků pro max. 5 dávkovacích čerpadel Kontrola hladiny pro portálové systémy mytí aut měří množství čisticích prostředků v 10-litrových, příp. 25-litrových kanystrech a podá hlášení, pokud je dosaženo kritické hladiny čisticího prostředku v kanystru Externí dávkovací stanice umožňuje dávkování čisticích prostředků mimo zařízení jako např. v technické místnosti. Díky tomu lze používat čisticí prostředky ve velkých baleních, i 200 l sudy. Externí dávkovací stanici je možné vybavit až pěti dávkovacími čerpadly. Velkou výhodu u frekventovaných zařízení přitom představuje výrazné snížení výdajů doplňováním čisticích prostředků. Tato nástavbová sada je možná pouze ve spojení s přívodem energie energetických řetězcem. 10 l RM kanystr, prázdný Na zařízení je maximálně místo buď pro kanystry 2 x 25 l; 1 x 25 l a 2 x 10 l nebo 4 x 10 l.koncept čisticích prostředků umožňuje používat programy pěna a šampón a programy prostředek urychlující sušení a horký(pěna)vosk se stejným čisticím prostředkem (ze stejného kanystru). Kanystry 10 l mají využití, pokud jsou pro programy používány různé čisticí prostředky. Navádění automobilů do polohy Prohlubeň na kola, mechanická Zařízení protimrazové ochrany Rozšíření protimrazové ochrany vysoký tlak Montážní deska protimrazová ochrana Automatická protimrazová ochrana Automatická protimrazová ochrana.(umístění stlačeného vzduchu ze strany stavby) Rozšíření automatické protimrazové ochrany VT strana / spodní mytí mytí boků/kolem dokola nebo spodního mytí Rozšíření automatické protimrazové ochrany pro vysokotlaké Manuální protimrazová ochrana nebo rozšíření Rozšíření automatické protimrazové ochrany provoz na užitkovou vodu Rozšíření manuální protimrazové ochrany VT strana / spodní mytí Čerpadla Vysokotlaké čerpadlo HD - E 60/6 K2 I Manuální protimrazová ochrana (ruční spouštění) nebo rozšíření manuální protimrazové ochrany pro provoz s užitkovou vodou.umístění stlačeného vzduchu ze strany stavby Rozšíření automatické protimrazové ochrany pro provoz s užitkovou vodou Rozšíření manuální protimrazové ochrany pro vysokotlaké boční nebo spodní mytí Naše nová generace vysokotlakých modulů čerpadel HD 60/6 K2 představuje vzduchem chlazená čerpadla s klikovou hřídelí s řízeným okruhem. Tato čerpadla jsou velmi robustní a proto zvlášť vhodná pro používání v automatických portálových mycích linkách i pro provoz s užitkovou vodou. Čerpadla jsou připravená pro provoz s čistou vodou nebo alternativně s užitkovou vodou. K tomu je však nezbytná instalace příslušné nástavby. Napětí: 3~ / 400 V / 50 Hz / 16 kw Střednětlaké čerpadlo 16 bar Stojící vícestupňové střednětlaké centrifugové čerpadlo 16 bar, vč. spínací skříně. Čerpadlo musí být pro zajištění bezpečného provozu zásobováno z nádrže. Napětí: 3~ / 400 V / 50 Hz

5 Sada přípojných dílů k propojení s externím vyrovnávacím zásobníkeku, Sada přípojných dílů obsahuje všechny díly pro zásobování čerpadlového modulu prostřednictvím vyrovnávacího zásobní- který se dodává mj. s naší úpravnou vody ARS. Nádrž na čistou vodu - modul 210 l Dodávka obsahuje nádrž z ušlechtilé oceli o objemu 210 l, která je speciálně určena pro montáž na podstavu čerpadla. K vybavení patří plovákový ventil, plovákový spínač, všechny možnosti připojení speciálně pro náš čerpadlový modul. Zpravidla se tato nádrž používá jen při provozu čerpadlového modulu s čistou vodou. Kapacita: 210 l. Zařízení navádění kol Navádění kol Zařízení navádění kol slouží jako postranní vodítko pro umístění vozidla. Skládá se ze stabilních, žárově pozinkovaných trubek, které jsou přišroubovány k podlaze. Bezpečnostní zařízení Bezpečnostní spínač pro krátkou halu vjezd/předek Bezpečnostní spínač pro úzkou halu výjezd/zadek Bezpečnostní spínač pro krátkou halu výjezd/zadek, mycí výška 2,30 m Ochrana proti ostřiku Ochrana proti ostřiku postranní, mycí výška 2,30m Tento bezpečnostní spínač je nezbytně nutný, pokud není dosažena bezpečnostní vzdálenost 500 mm ve výšce 2000 mm v přední části stroje. Bezpečnostní spínače jsou potřeba tehdy, pokud nemohou být požadované bezpečnostní vzdálenosti v souladu s DIN po stranách, před nebo za mycím portálem dodrženy. Spínače zabraňují riziku sevření. Bezpečnostní spínače jsou namontovány na montážním rámu mycího portálu. Při stisknutí spínače dojde k zástavě zařízení. Po přezkoumání a odstranění příčiny může být zařízení znovu zapnuto pomocí tlačítka "Start" Tento bezpečnostní spínač je nezbytně nutný, pokud není dosažena bezpečnostní vzdálenost 500 mm ve výšce 2000 mm po stranách stroje. V tomto případě se musí namontovat přední a zadní bezpečnostní spínače. Bezpečnostní spínače jsou potřeba tehdy, pokud nemohou být požadované bezpečnostní vzdálenosti v souladu s DIN po stranách, před nebo za mycím portálem dodrženy. Spínače zabraňují riziku sevření. Bezpečnostní spínače jsou namontovány na montážním rámu mycího portálu. Při stisknutí spínače dojde k zástavě zařízení. Po přezkoumání a odstranění příčiny může být zařízení znovu zapnuto pomocí tlačítka "Start" Tento bezpečnostní spínač je nezbytně nutný, pokud není dosažena bezpečnostní vzdálenost 500 mm ve výšce 2000 mm po stranách/v zadní části stroje. V tomto případě se musí namontovat přední a zadní bezpečnostní spínače. Bezpečnostní spínače jsou potřeba tehdy, pokud nemohou být požadované bezpečnostní vzdálenosti v souladu s DIN po stranách, před nebo za mycím portálem dodrženy. Spínače zabraňují riziku sevření. Bezpečnostní spínače jsou namontovány na montážním rámu mycího portálu. Při stisknutí spínače dojde k zástavě zařízení. Po přezkoumání a odstranění příčiny může být zařízení znovu zapnuto pomocí tlačítka "Start" Boční ochrana proti ostřiku, mycí výška 2,30 m, namontovaná na podpůrné sloupce. Přilehlé plochy mycí oblasti jsou tak chráněny před ostřikem otočného bočního kartáče a nečistotám. Ochranný kryt je vyroben z plastu odolném proti povětrnostním vlivům a součástky z nerezové oceli. Design ochrany proti ostřiku dokreslí vzhled stroje.

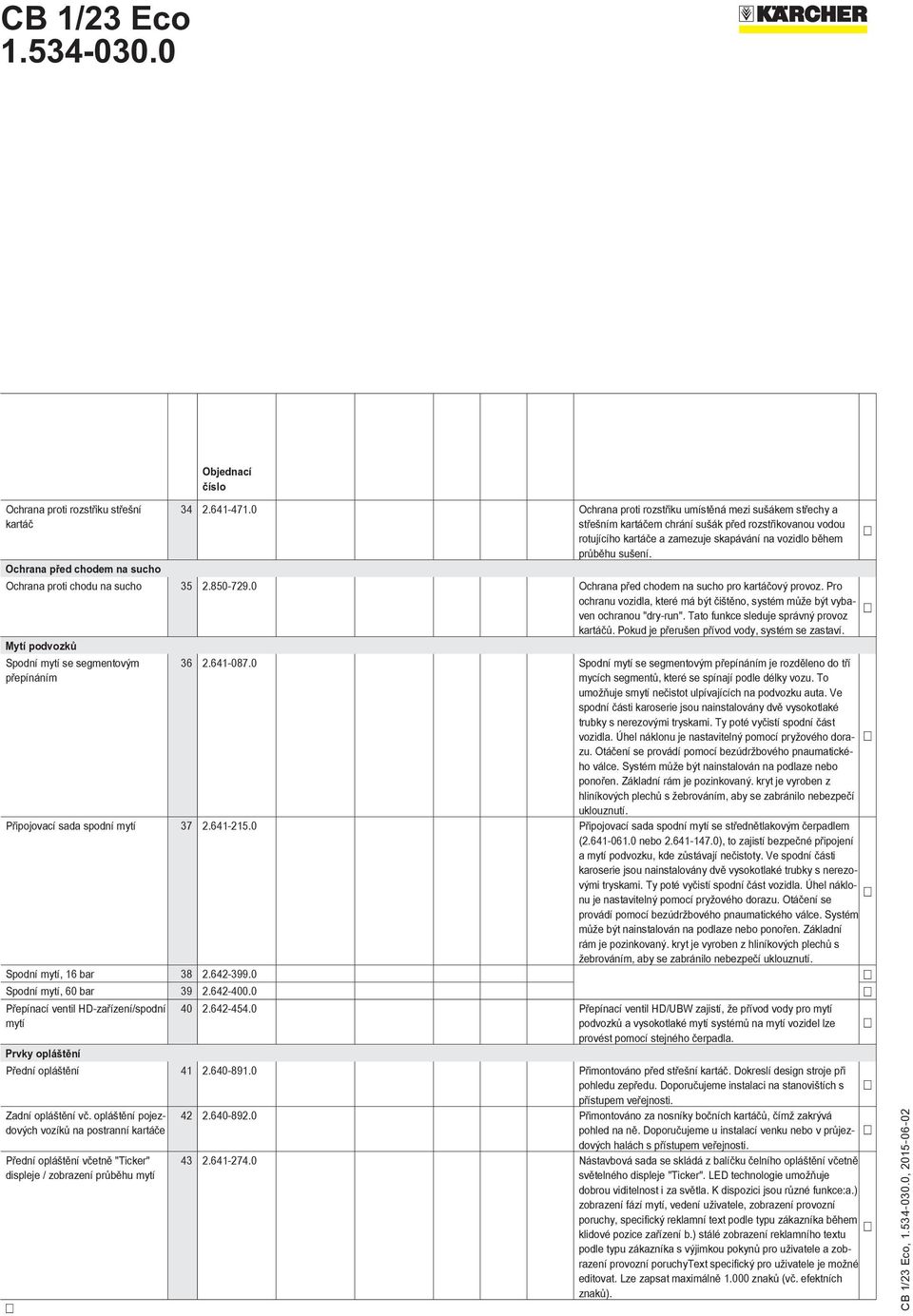

6 Ochrana proti rozstřiku střešní kartáč Ochrana proti rozstřiku umístěná mezi sušákem střechy a střešním kartáčem chrání sušák před rozstřikovanou vodou rotujícího kartáče a zamezuje skapávání na vozidlo během průběhu sušení. Ochrana před chodem na sucho Ochrana proti chodu na sucho Ochrana před chodem na sucho pro kartáčový provoz. Pro ochranu vozidla, které má být čištěno, systém může být vybaven ochranou "dry-run". Tato funkce sleduje správný provoz kartáčů. Pokud je přerušen přívod vody, systém se zastaví. Mytí podvozků Spodní mytí se segmentovým přepínáním Spodní mytí se segmentovým přepínáním je rozděleno do tří mycích segmentů, které se spínají podle délky vozu. To umožňuje smytí nečistot ulpívajících na podvozku auta. Ve spodní části karoserie jsou nainstalovány dvě vysokotlaké trubky s nerezovými tryskami. Ty poté vyčistí spodní část vozidla. Úhel náklonu je nastavitelný pomocí pryžového dorazu. Otáčení se provádí pomocí bezúdržbového pnaumatického válce. Systém může být nainstalován na podlaze nebo ponořen. Základní rám je pozinkovaný. kryt je vyroben z hliníkových plechů s žebrováním, aby se zabránilo nebezpečí uklouznutí. Připojovací sada spodní mytí Připojovací sada spodní mytí se střednětlakovým čerpadlem ( nebo ), to zajistí bezpečné připojení a mytí podvozku, kde zůstávají nečistoty. Ve spodní části karoserie jsou nainstalovány dvě vysokotlaké trubky s nerezovými tryskami. Ty poté vyčistí spodní část vozidla. Úhel náklonu je nastavitelný pomocí pryžového dorazu. Otáčení se provádí pomocí bezúdržbového pnaumatického válce. Systém může být nainstalován na podlaze nebo ponořen. Základní rám je pozinkovaný. kryt je vyroben z hliníkových plechů s žebrováním, aby se zabránilo nebezpečí uklouznutí. Spodní mytí, 16 bar Spodní mytí, 60 bar Přepínací ventil HD-zařízení/spodní mytí Přepínací ventil HD/UBW zajistí, že přívod vody pro mytí podvozků a vysokotlaké mytí systémů na mytí vozidel lze provést pomocí stejného čerpadla. Prvky opláštění Přední opláštění Přimontováno před střešní kartáč. Dokreslí design stroje při pohledu zepředu. Doporučujeme instalaci na stanovištích s přístupem veřejnosti. Zadní opláštění vč. opláštění pojezdových Přimontováno za nosníky bočních kartáčů, čímž zakrývá vozíků na postranní kartáče pohled na ně. Doporučujeme u instalací venku nebo v průjez- dových halách s přístupem veřejnosti. Přední opláštění včetně "Ticker" displeje / zobrazení průběhu mytí Nástavbová sada se skládá z balíčku čelního opláštění včetně světelného displeje "Ticker". LED technologie umožňuje dobrou viditelnost i za světla. K dispozici jsou různé funkce:a.) zobrazení fází mytí, vedení uživatele, zobrazení provozní poruchy, specifický reklamní text podle typu zákazníka během klidové pozice zařízení b.) stálé zobrazení reklamního textu podle typu zákazníka s výjimkou pokynů pro uživatele a zobrazení provozní poruchytext specifický pro uživatele je možné editovat. Lze zapsat maximálně znaků (vč. efektních znaků).

7 47 Ochranný kryt proti UV záření Při venkovních instalacích je důležité chránit vedení elektrické energie, hadic vody a dílů, které jsou položené na zařízení, před škodlivým UV zářením. Tato nástavbová sada byla k tomu speciálně vyvinuta a lze ji kdykoli rychle a jednoduše nainstalovat. Provoz s čtečkou mycích karet/kódů Rozhraní pro SB provoz s držákem klíčů Rozhraní platební systém s klíčovým spínačem při provozu s čtečkou karet / kódů. Poloha 0: provozní doba do konce. Pozice 1: žádné nastavení programu není možné v provozní době, k dispozici jsou pouze manuální zásahy a manuální funkce. Mycí program lze spustit pouze prostřednictvím rozhraní pro SB provoz. Pozice 2: Spuštění klávesnice a čtečky karet v této pozici umožňuje spuštění programu. Všechny manuální funkce jsou dostupné na ovládání. Dodatečné programy Postranní vysokotlaký oblouk Postranní vysokotlaký oblouk slouží k odstraňování hrubých nečistot u čištěných vozů, dříve než se postranní kartáče postarají o zbývající šedý povlak. Na portálu jsou umístěny dvě trubky z ušlechtilé oceli osazené Power tryskami Kärcher, které odstraňují hrubé nečistoty. Nástavbová sada pěna pro CB 1 Eco Pěnu nastřikuje zařízení pro tvorbu pěny potrubním systémem integrovaným v portálu na čištěné vozidlo. Díky umístění trubek s tryskami (po dvou pro přední a část) dochází ke smáčení vozidla i v přední a zadní části. Pěnovací chemie je dávkována pneumatickým membránovým dávkovacím čerpadlem do zařízení na tvorbu pěny. Dále je do téhož vedení injektován tlakový vzduch. Smícháním s vodou vzniká pěna. Veškerá média lze regulovat pomocí zařízení (tlakový vzduch musí zajistit investor). Instalační komponenty pro místní podmínky zákazníka Rozdělovač signálu Prostřednictvím tohoto rozdělovače signálu jsou k dispozici pro připojení čerpadel maximálně 3 beznapětové signály.... čerpadla mohou být: - mytí podvozků - zařízení pro zvýšení tlaku čisté vody - užitková voda Kit Patchkabel 20 m Komunikační kabel mezi rozdělovačem napájení, který je Can-Patchkabel 50 m namontován u bodu napájení energetického řetězce, a dalšími komponenty zařízení, jako např. rozdělovač ochrany proti zamrznutí nebo řízení vrat, který je instalován v technické místnosti. Nástavbová sada UBW externí Nástavbová sada pro portálové mytí vozidel: v místě disponibilní zařízení pro mytí podvozků bude nasměrováno tahem lanka od firmy Christ. Dálkový monitorink RDS I (Remote Diagnostic System I) Elektronické přepínání mezi světelným displejem a RDS I RDS I je systém pro dálkový přenos případně vzniklých poruch mycí linky. Všechny kódy uložené v paměti chyb lze zasílat na ovou adresu (hlavní příjemce) a navíc až deseti příjemcům prostřednictvím SMS (short message service). Stanovené hlavní má přístup k počítadlu mytí za celý den resp. od počátku instalace zařízení. Systém pracuje s běžnými SIM (subscriber identity module) kartami všech provozovatelů sítí v duálním pásu Pokud je mycí linka provozována jak se systémem RDS I, tak i se světelným displejem, je tato nástavbová sada používána k přepínání mezi oběma zařízeními.

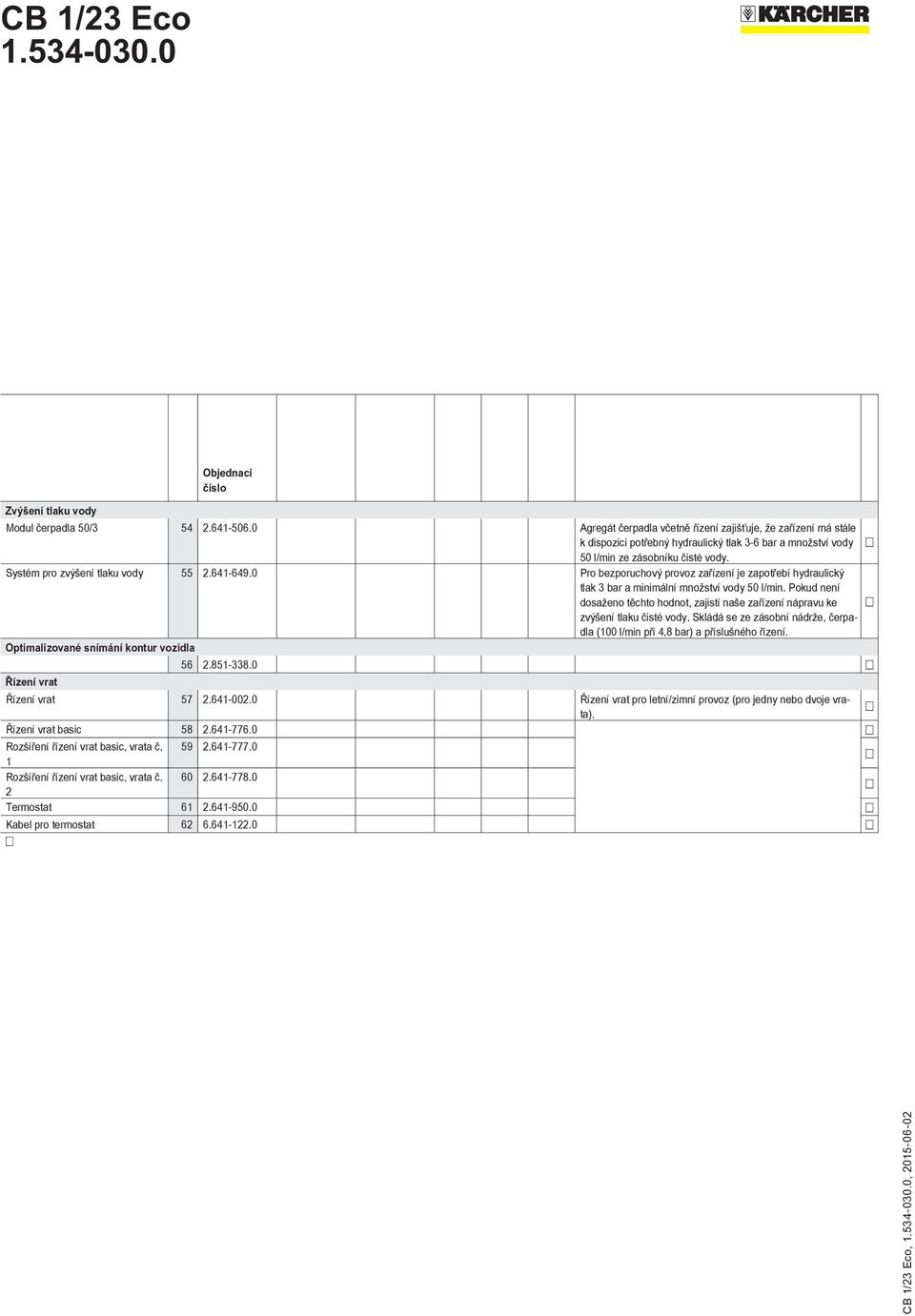

8 Zvýšení tlaku vody Modul čerpadla 50/ Agregát čerpadla včetně řízení zajišťuje, že zařízení má stále k dispozici potřebný hydraulický tlak 3-6 bar a množství vody 50 l/min ze zásobníku čisté vody. Systém pro zvýšení tlaku vody Pro bezporuchový provoz zařízení je zapotřebí hydraulický tlak 3 bar a minimální množství vody 50 l/min. Pokud není dosaženo těchto hodnot, zajistí naše zařízení nápravu ke zvýšení tlaku čisté vody. Skládá se ze zásobní nádrže, čerpadla (100 l/min při 4,8 bar) a příslušného řízení. Optimalizované snímání kontur vozidla Řízení vrat Řízení vrat Řízení vrat pro letní/zimní provoz (pro jedny nebo dvoje vrata). Řízení vrat basic Rozšíření řízení vrat basic, vrata č Rozšíření řízení vrat basic, vrata č Termostat Kabel pro termostat

9 Řídící vedení Řídící vedení 3 x 1,5 mm² Připojovací kabel 3 x 1,5 mm².

10 Pískové filtrační zařízení ABS provzdušňování Provzdušňovací čerpadlo s injektorem vzduchu k provzdušňování přečerpávací nádrže k zamezení problémů se zápachem. ABS nádrž na recykl. vodu Zásobník pro recyklovanou vodu s integrovanými plovákovými spínači a výpustí pro cirkulaci recyklované vody; objem 1000 l ABS přepad Doplňkový plovákový spínač včetně instalačního materiálu pro připojení k WRP-ovládání. ABS měření vodivosti Měření obsahu soli v nádrži recyklované vody ABS ponorné čerpadlo WRP Ponorné čerpadlo s plovákovým spínačem pro WRP 8000 vč. zařízení pro upevnění na stěnu nádrže. ABS zásobovací čerpadlo WRP Středotlaké čerpadlo k zásobování mycí linky ABS zásobování čistou vodou WRP Pro naplnění nádrže recyklované vody čistou vodou při nedostatku vody 8000 ABS stojan rozvodné skříně Opěrná noha pro rozvodnou skříň WRP 8000, WRP nebo ABS zásobovací čerpadlo. Doplňková nádrž recyklované vody Doplňková nádrž recyklované vody, 1000 l Montážní sada WRP Montážní sada pro instalaci WRP ABS cirkulační čerpadlo Cirkulační čerpadlo s rozvodnou skříní k řízení cirkulace recyklované vody pro zamezení problémům se zápachem. Hadice ponorného čerpadla WRP Vysoce kvalitní hadice ponorného čerpadla s vnitřním průměrem 50 mm - perfektní propojení ponorného čerpadla a WRP 8000 systému, příp. WRP systému a ABS nádrže na recyklovanou vodu. Prodáváno po metrech. Provzdušňovací hadice Vysoce kvalitní PVC hadice s textilní vložkou a vnitřním průměrem 25 mm - perfektní propojení provzdušňovacího čerpadla v technické místnosti a membránového provzdušňovače v přečerpávací nádrži. (Metrové zboží) Kabel řízení přečerpávací nádrž - WRP Ovládací kabel pro připojení přečerpávací nádrže s ovládáním WRP systému. Prodáváno po metrech.
