Distribuční systém v Praze. Želivka (nádrž Švihov, řeka Želivka) povrchová voda

Transkript

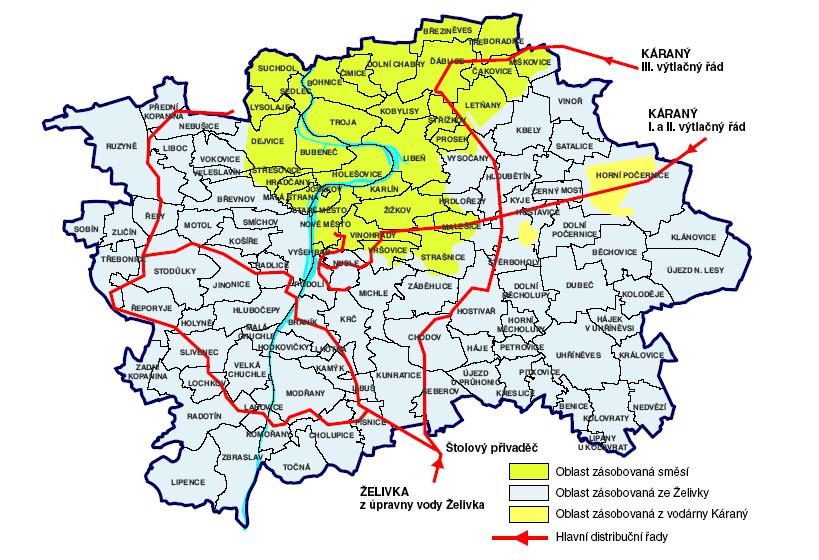

1 Distribuční systém v Praze Želivka (nádrž Švihov, řeka Želivka) povrchová voda Kárané (řeka Jizera) Podolí (řeka Vltava) podzemní voda povrchová voda 1

2 2 2

3 68 vodojemů 34 čerpacích Distribuční stanic systém v Praze km 3 3

4 Úpravna vody Podolí 1920 start, pouhá filtrace vltavské vody 1954 až 2002 koagulace síranem železitým filtrace hyg. zabezpečení chlorem 2002 stop - povodně v srpnu 2002 výkon 1,5 2,5 m 3.s -1 udržovací režim 4x ročně září l/s1 850 l/sx 4

5 Úpravna vody Podolí Úpravna vody je velmi významným záložním zdrojem pro Prahu studená rezerva Od r bylo Podolí v provozu průměrně 1 měsíc, produkce pitné vody byla 1,300,000 m 3 což odpovídá 0,97 % z celkového objemu vyrobené vody PVK, a. s. V r byla produkce vody vyšší. 5

6

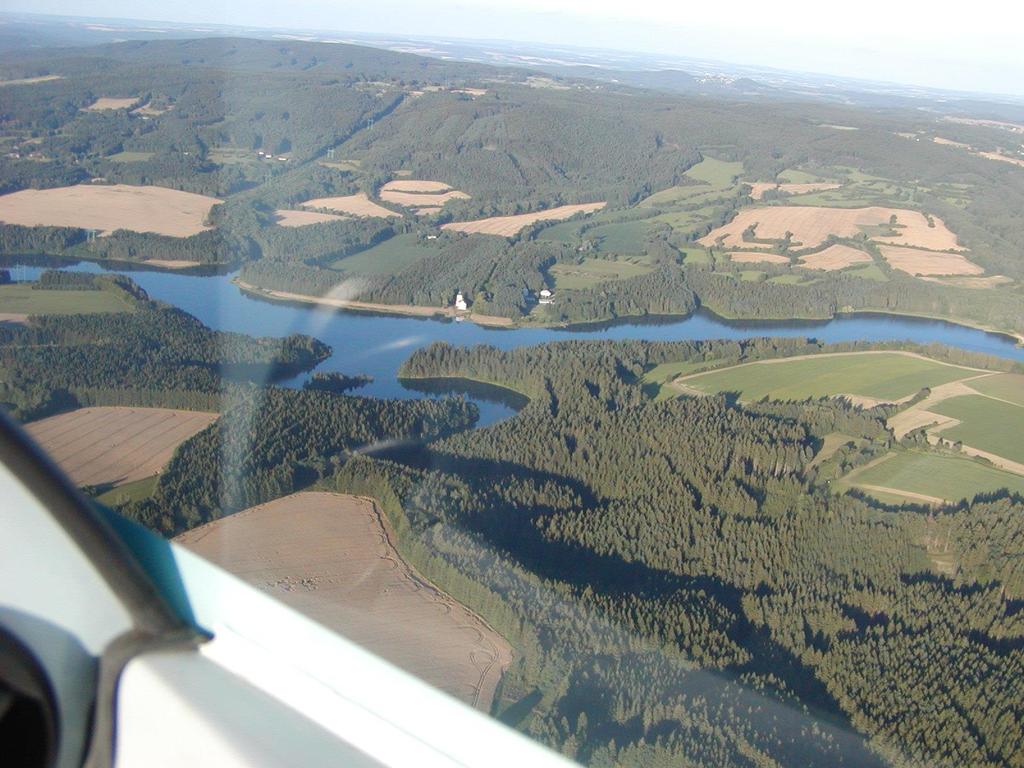

7 Úpravna vody Želivka 1972 start Praha a menší část Středních Čech a část kraje Vysočina koagulační filtrace se síranem hlinitým hyg. zabezpečení ozonizací a následným chlorováním Vodojem Jesenice 4 komory o kapacitě m 3 doprava vody 52 km štolovým přivaděčem o průměru 2,6 m výkon 7,0 m 3.s -1 dnes průměrně 3,5 4,0 m 3.s -1 7

8 Úpravna vody Želivka Mezi hlavní výhody zdroje Želivka patří relativní stálost kvality surové vody, značná kapacita zdroje a nízká energetická náročnost vzhledem ke gravitačnímu způsobu dopravy vody do Prahy. V r bylo na úpravně vyrobeno celkem 101, pitné vody, což představuje 75 % celkové produkce pitné vody PVK, a. s. 8

9 9

10 10

11 11

12 12

13 Úpravna vody v Káraném 1914 start Úpravna vody v Káraném je lokalizovaná při soutoku řeky Jizery a Labe. Byla to první úpravna, která dodávala v roce 1921 hygienicky nezávadnou vodu do Prahy. Pitná voda je dopravovaná do Prahy 3 výtlačnými řady, každý o délce 23 km Kapacita maximální 1,9 m 3.s -1 13

14 Úpravna vody v Káraném je jedinou ze 3 výroben pitné vody pro Prahu, jejíž část produkce vody je z podzemních zdrojů ze štěrkopískových vrstev a artéských vrtů (7) z hloubky 60 až 80 m přirozená infiltrace + dalších 680 studní podél řeky Dalším zdrojem je povrchová voda z řeky Jizery upravená umělou infiltrací umělá infiltrace Vodárna v Káraném jako jediná dodává vodu podzemní, která se vyznačuje výbornými parametry jakosti a z toho plynoucími příznivými biogenními vlastnostmi. Tato podzemní voda vykazuje vyrovnaný obsah iontů, které pozitivně ovlivňují i organoleptické vlastnosti vody 14

15 TOC, DOC, NPOC Želivka 2 3,9 mg/l Jizera 1,1 2,3 mg/l Želivka 1,3 2,5 mg/l Jizera 1,1 2,0 mg/l 15 15

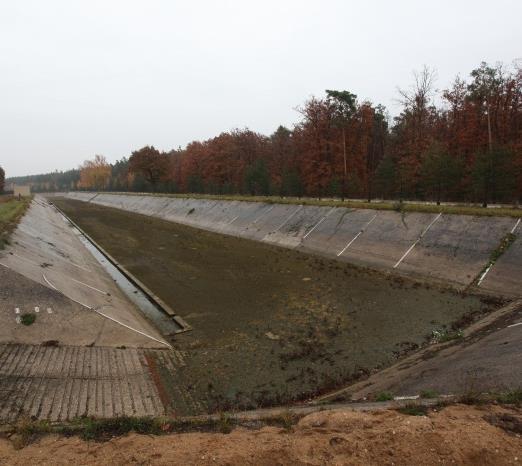

16 Infiltrace vody - KÁRANÉ Vsakovací nádrže jsou situovány do oblasti štěrkopískových náplavů. Vsakovaná voda získává vlastnosti vody podzemní a obohacuje tak její přirozené zásoby. Šířka nádrží se pohybuje mezi m, celková délka m vsakovací plocha cca m 2. Vsakovací nádrže jsou uspořádány ve dvou řadách Voda je následně jímána ve vzdálenosti 200 metrů od místa vsaku systémem vrtaných studní a studní spouštěných s dvěma horizontálními sběrači (radiální R studny) o délce sběračů až 60 m. vzdálenost byla určena tak, aby zdržení vody v podzemí bylo min. 30 dní (ve většině období je delší, a to až dnů 16

17 Úpravna vody v Káraném V r úpravna vody v Káraném vyrobila celkem 31, m 3 pitné vody (v součtu z podzemních zdrojů a z umělé infiltrace ). Toto množství představuje 25 % pitné vody produkované PVK, a. s. 17

18 Úpravna vody v Káraném 25 % pitné vody Přibližně 15 % vody podzemní Přibližně 9-10 % vody z umělé infiltrace Podíl podzemní vody na celkovém vyrobeném množství vody 18

19 PVK, a.s. - Praha 2004 Úpravna Produkce (10 3 m 3 ) podíl (%) ŽELIVKA ,69 KÁRANÉ ,34 PODOLÍ ,97 celkem Od roku 1991 je patrný pokles výroby pitné vody v Praze i celkově 19

20 PVK, a.s. - Praha 2006 Úpravna Produkce (10 3 m 3 ) podíl (%) ŽELIVKA ,18 KÁRANÉ ,11 PODOLÍ ,29 celkem

21 PVK, a.s. - Praha současnost Úpravna Produkce (10 3 m 3 ) podíl (%) ŽELIVKA ,8 KÁRANÉ ,2 PODOLÍ 0 0 celkem

22 Úpravny vody PVK, a.s. Produkce pitné vody od roku

23 Vývoj specifické potřeby vody v domácnostech 23

24 PVK a.s. Ztráty vody v distribučním systému Každý nový projekt distribučního systému - 20% ztrát 24

25 Praha distribuční síť 25

26 Rozsah sledování kvality pitné vody - Praha 26
