1 VIBRAČNÍ VÁLEC VEDENÝ WALK-BEHIND VIBRATORY ROLLER KATALOG NÁHRADNÍCH DÍLŮ VVV 700/22 SPARE PARTS CATALOGUE VVV 701/22 NTC STAVEBNÍ TECHNIKA spol. s r.o. Maloskalická 120, Česká Skalice

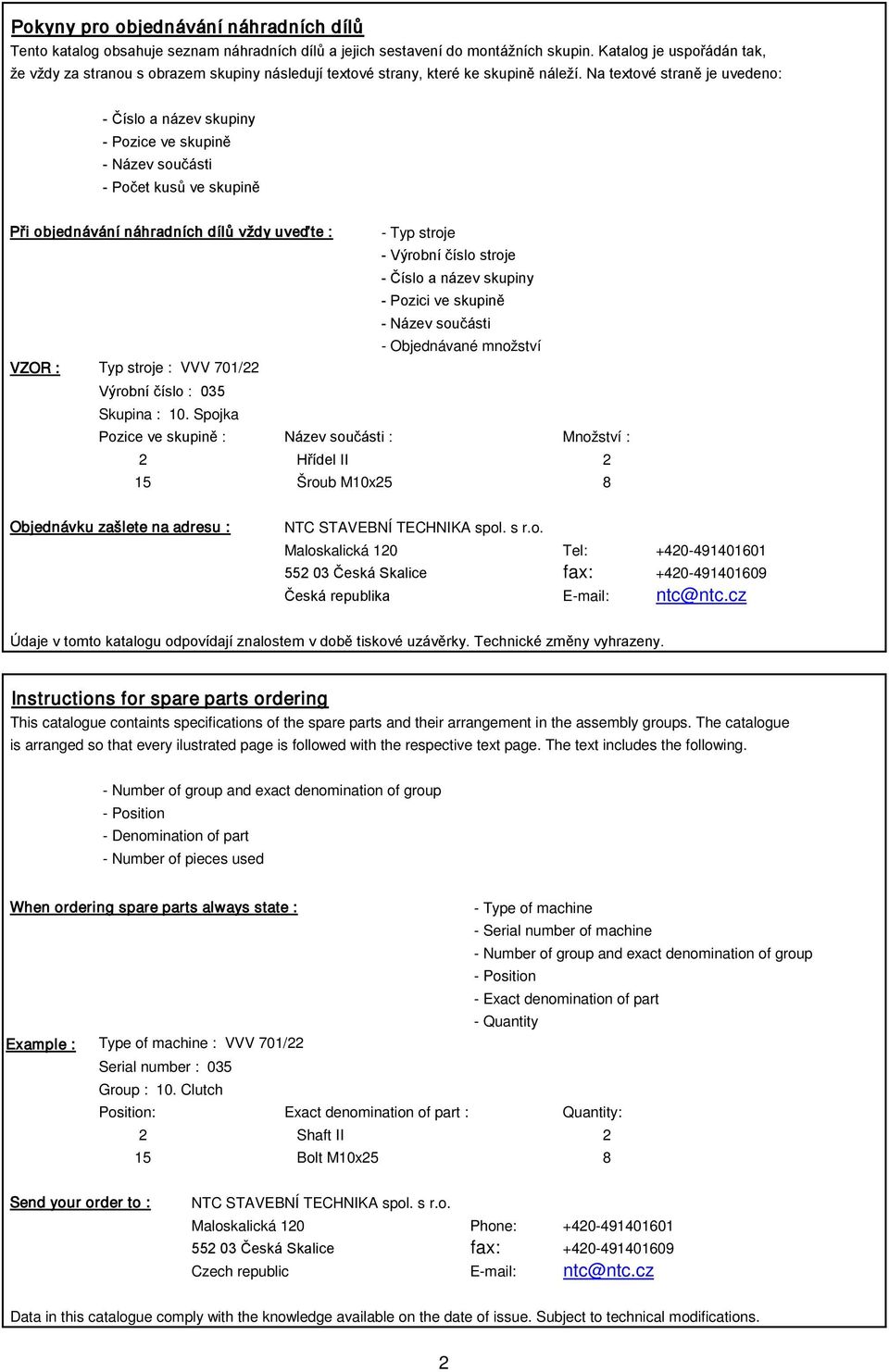

2 Pokyny pro objednávání náhradních dílů Tento katalog obsahuje seznam náhradních dílů a jejich sestavení do montážních skupin. Katalog je uspořádán tak, že vždy za stranou s obrazem skupiny následují textové strany, které ke skupině náleží. Na textové straně je uvedeno: - Číslo a název skupiny - Pozice ve skupině - Název součásti - Počet kusů ve skupině Při objednávání náhradních dílů vždy uveďte : - Typ stroje - Výrobní číslo stroje - Číslo a název skupiny - Pozici ve skupině - Název součásti - Objednávané množství VZOR : Typ stroje : VVV 701/22 Výrobní číslo : 035 Skupina : 10. Spojka Pozice ve skupině : Název součásti : Množství : 2 Hřídel II 2 15 Šroub M10x25 8 Objednávku zašlete na adresu : NTC STAVEBNÍ TECHNIKA spol. s r.o. Maloskalická 120 Tel: Česká Skalice fax: Česká republika ntc@ntc.cz Údaje v tomto katalogu odpovídají znalostem v době tiskové uzávěrky. Technické změny vyhrazeny. Instructions for spare parts ordering This catalogue containts specifications of the spare parts and their arrangement in the assembly groups. The catalogue is arranged so that every ilustrated page is followed with the respective text page. The text includes the following. - Number of group and exact denomination of group - Position - Denomination of part - Number of pieces used When ordering spare parts always state : - Type of machine - Serial number of machine - Number of group and exact denomination of group - Position - Exact denomination of part - Quantity Example : Type of machine : VVV 701/22 Serial number : 035 Group : 10. Clutch Position: Exact denomination of part : Quantity: 2 Shaft II 2 15 Bolt M10x25 8 Send your order to : NTC STAVEBNÍ TECHNIKA spol. s r.o. Maloskalická 120 Phone: Česká Skalice fax: Czech republic ntc@ntc.cz Data in this catalogue comply with the knowledge available on the date of issue. Subject to technical modifications. 2

3 Typ stroje: 1. VVV 700/22 VVV 700/22 Type of machine: 1. VVV 701/22 VVV 701/22 Číslo skupiny Název skupiny Počet kusů Strana Number of group Exact denomination of group Pieces used Page 1 Rám 1 4 Frame 2 Běhouny 1 5 Drums 3 Napínání řetězu 1 6 Chain tensioning 4 Vibrátor 1 7 Vibrator 5 Horní deska kompletní 1 9 Engine board assembly 6 Oj s ovládáním 1 11 Control bar assembly 7 Parkovací brzda 1 15 Parking brake 8 Hydraulický obvod 1 16 Hydraulic circuit 9 Hydrogenerátor 1 18 Hydraulic pump 10 Spojka 1 20 Clutch 11 Motor 1 22 Engine 12 Kropení - Škrabáky - Kryty 1 25 Sprinkling - Scrapers - Covers 3

4 Skupina: 1. Rám VVV 700/22 Group: 1. Frame VVV 701/22 1 Bočnice pravá A Side plate R.H. 2 Bočnice levá A Side plate L.H. 3 Střední trámec A Cross beam, central 4 Krajní trámec A Cross beam, front / rear 5 Kryt A Cover 11 Šroub M16x30 16 Bolt M16x30 13 Šroub M12x80 6 Bolt M12x80 14 Šroub M16x50 (St 10.9) 6 Bolt M16x50 (St 10.9) 15 Šroub M10x20 4 Bolt M10x20 16 Šroub M12x50 2 Bolt M12x50 17 Matice M12 2 Nut M12 18 Podložka 13 2 Washer Podložka 10,5 4 Washer 10,5 22 Válcový kolík 20x Pin, cylindrical 20x45 23 Gumokov Rubber mount 24 Pryžová lemovka, délka Rubber strip, lenght:

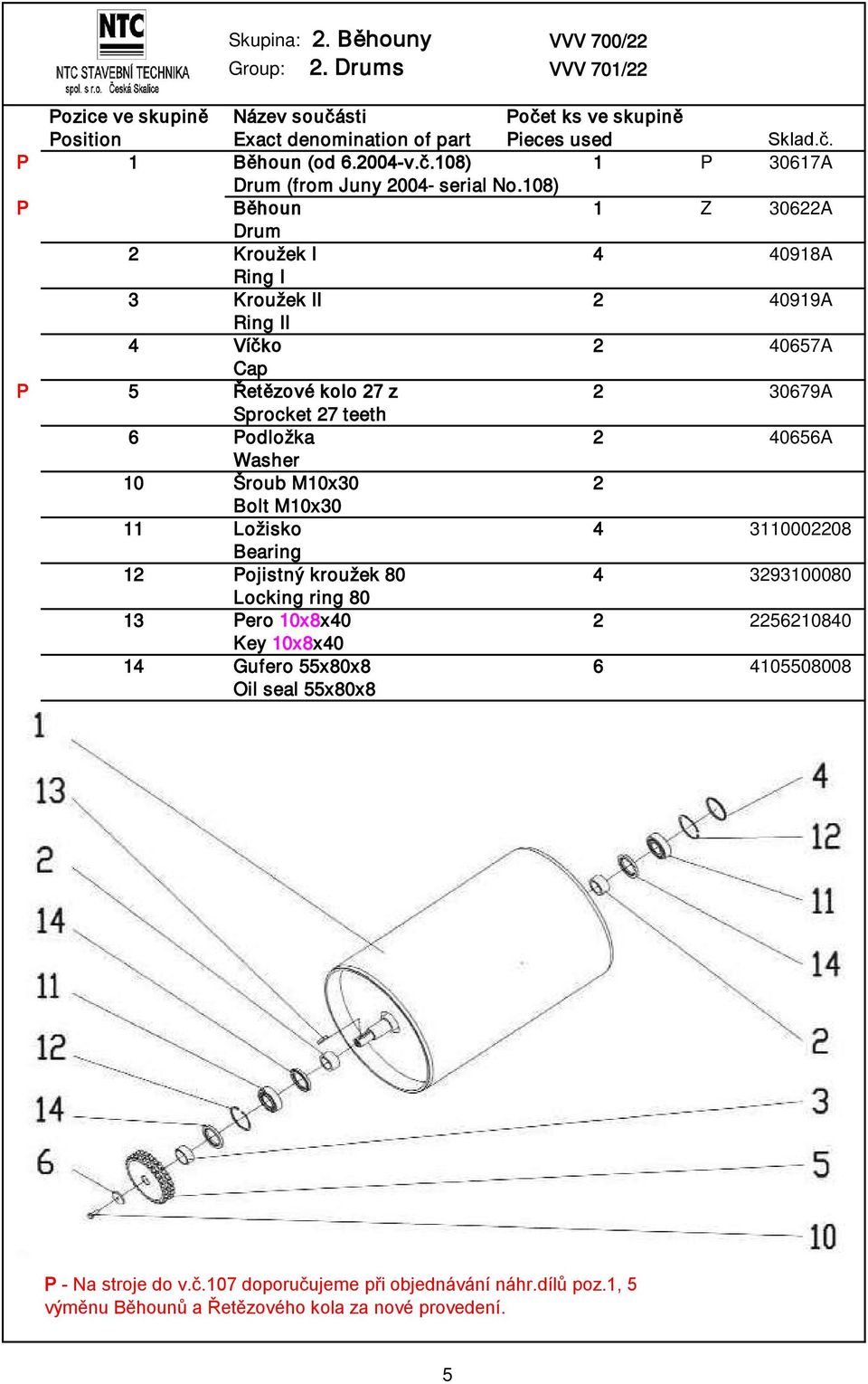

5 Skupina: 2. Běhouny VVV 700/22 Group: 2. Drums VVV 701/22 P 1 Běhoun (od v.č.108) 1 P 30617A Drum (from Juny serial No.108) P Běhoun 1 Z 30622A Drum 2 Kroužek I A Ring I 3 Kroužek II A Ring II 4 Víčko A Cap P 5 Řetězové kolo 27 z A Sprocket 27 teeth 6 Podložka A Washer 10 Šroub M10x30 2 Bolt M10x30 11 Ložisko Bearing 12 Pojistný kroužek Locking ring Pero 10x8x Key 10x8x40 14 Gufero 55x80x Oil seal 55x80x8 P - Na stroje do v.č.107 doporučujeme při objednávání náhr.dílů poz.1, 5 výměnu Běhounů a Řetězového kola za nové provedení. 5

6 Skupina: 3. Napínání řetězu VVV 700/22 Group: 3. Chain tensioning VVV 701/22 1 Těleso napínáku A Chain tensioner P 2 Řetězové kolo 14 z (od v.č A Sprocket 14 teeth (from October serial No.045) P 5 Řetězové kolo 16 z (od v.č A Sprocket 16 teeth (from October serial No.045) 6 Podložka A Washer 10 Šroub M12x70 1 Bolt M12x70 11 Šroub M12x25 2 Bolt M12x25 12 Šroub M8x20 1 Bolt M8x20 13 Matice M12 1 Nut M12 14 Podložka 12 1 Washer Pojistný kroužek Locking ring Pojistný kroužek Locking ring Pero 8x7x Key 8x7x30 18 Ložisko Bearing 19 Řetěz P Chain P - Na stroje do v.č.107 doporučujeme při objednání náhr.dílů poz.2, 5 a 19 výměnu řetězové sady za nové provedení. 6

7 Skupina: 4. Vibrátor VVV 700/22 Group: 4. Vibrator VVV 701/22 0 Vibrátor A Vibratory 1 Excentr A Eccentric 2 Plášť vibrátoru A Vibrator casing 3 Víko II A Cover II 4 Víko I A Cover I 5 Řemenice A Pulley 6 Kroužek II A Ring II 7 Šroub A Bolt 8 Zátka A Plug 11 Šroub M8x35 4 Bolt M8x35 12 Šroub M8x16 2 Bolt M8x16 13 Šroub M8x25 4 Bolt M8x25 14 Podložka 8,4 8 Washer 8,4 15 Pero 8x7x Key 8x7x20 16 Kroužek 25,5x2, Ring 25,5x2,65 17 Kroužek 85x Ring 85x2 18 Kroužek 100x Ring 100x2 19 Těsnící kroužek 8x Sealing ring 8x12 20 Těsnící kroužek 16x Sealing ring 16x20 21 Ložisko Bearing 22 Gufero 42x55x Oil seal 42x55x8 7

8 8

9 Skupina: 5. Horní deska kompletní VVV 700/22 Group: 5. Engine board assembly VVV 701/22 1 Horní deska A Engine board Horní deska B Engine board HATZ 1B40 4 Pouzdro I A Bushing I 5 Čep A Plug 6 Pouzdro II A Bushing II 7 Šroub A Bolt 8 Výrobní štítek Type plate 9 Držák A Holder 10 Pružina tlačná Spring, push 16 Šroub M8x16 2 Bolt M8x16 17 Matice M16 2 Nut M16 22 Pojistný kroužek Locking ring Rýhovaný hřeb 3x6 4 Nail 3x6 25 Rukojeť Handle Gumokov Rubber mount 27 Matice M10 1 Nut M10 28 Gumokov A Rubber mount Horní deska bez Aretace (poz.4,5,6,10,25) 1 Aretace (poz.4,5,6,10,22,25) R 9

10 10

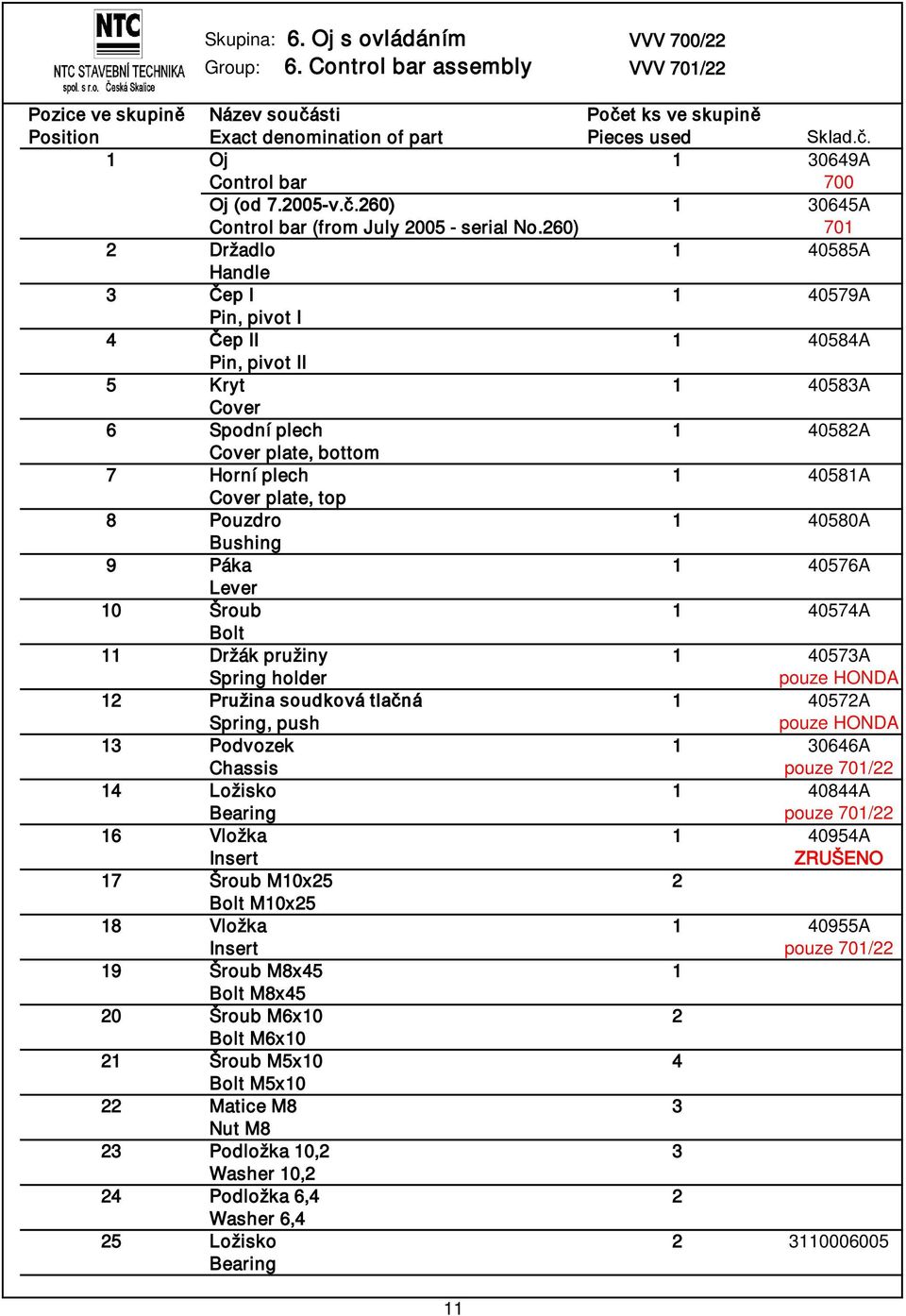

11 Skupina: 6. Oj s ovládáním VVV 700/22 Group: 6. Control bar assembly VVV 701/22 1 Oj A Control bar 700 Oj (od v.č.260) A Control bar (from July serial No.260) Držadlo A Handle 3 Čep I A Pin, pivot I 4 Čep II A Pin, pivot II 5 Kryt A Cover 6 Spodní plech A Cover plate, bottom 7 Horní plech A Cover plate, top 8 Pouzdro A Bushing 9 Páka A Lever 10 Šroub A Bolt 11 Držák pružiny A Spring holder pouze HONDA 12 Pružina soudková tlačná A Spring, push pouze HONDA 13 Podvozek A Chassis pouze 701/22 14 Ložisko A Bearing pouze 701/22 16 Vložka A Insert ZRUŠENO 17 Šroub M10x25 2 Bolt M10x25 18 Vložka A Insert pouze 701/22 19 Šroub M8x45 1 Bolt M8x45 20 Šroub M6x10 2 Bolt M6x10 21 Šroub M5x10 4 Bolt M5x10 22 Matice M8 3 Nut M8 23 Podložka 10,2 3 Washer 10,2 24 Podložka 6,4 2 Washer 6,4 25 Ložisko Bearing 11

12 Skupina: 6. Oj s ovládáním VVV 700/22 Group: 6. Control bar assembly VVV 701/22 26 Pružina talířová Beleville spring 27 Vypínač spojky s krytkou (černý) Clutch ON/OFF switch (black) with cover 28 Vypínač motoru s krytkou (červený) Engine ON/OFF switch (red) with cover pouze HONDA Záslepka obdélníková (černá) Dummy plug (black) pouze HATZ 29 Bowden plynu, délka Bowden, throttle - lenght 2920 HONDA Bowden plynu, délka Bowdan, throttle - lenght 2450 VVV 700 HATZ Bowden plynu, délka Bowdan, throttle - lenght 2600 VVV 701 HATZ 30 Lanko plynu, délka Cable, throttle - lenght /22 Lanko plynu komplet A Cable, throttle - set HONDA Lanko plynu komplet A Cable, throttle - set VVV 700 HATZ Lanko plynu komplet A Cable, throttle - set VVV 701 HATZ 31 Úplné ovládací lano s bowdenem (3190) Control cable assembly, lenght 3190 Úplné ovládací lano s bowdenem (3190) Control cable assembly, lenght 3190 (Afrika) 32 Vidlice ovládacího lana 2 souč. poz. 31 Fork, control cable 34 Kabel, délka Cable, lenght Zátka Plug 36 Hadice Ø17/Ø12,5 - délka Hose Ø17/Ø12,5 - lenght Hadice Ø17/Ø12,5 - délka Hose Ø17/Ø12,5 - lenght Šroub M20x240 1 pouze 701/22 Bolt M20x Šroub M16x30 1 pouze 701/22 Bolt M16x30 40 Šroub M12x60 4 pouze 701/22 Bolt M12x60 41 Matice M20 1 pouze 701/22 Nut M20 42 Mazací hlavice Grease nipple pouze 701/22 43 Pojistný kroužek Locking ring 40 pouze 701/22 44 Kolo s pneumatikou (pouze 701/22) 1 / / Wheel with tyre

13 Skupina: 6. Oj s ovládáním VVV 700/22 Group: 6. Control bar assembly VVV 701/22 45 Ložisko (pouze 701/22) Bearing souč. poz Doraz A Stop 47 Krytka A Cover 13

14 Skupina: 6. Oj s ovládáním VVV 700/22 Group: 6. Control bar assembly VVV 701/22 14

15 Skupina: 7. Parkovací brzda VVV 700/22 Group: 7. Parking brake VVV 701/22 0 Parkovací brzda - sestava A Parking brake assembly 1 Pouzdro A Bushing 2 Pístnice A Piston rod 3 Píst brzdy A Brake piston 4 Pružina tlačná Spring, push 8 Šroub M8x16 3 Bolt M8x16 9 Jehlový váleček 6x Needle pin 6x36 15

16 Skupina: 8. Hydraulický obvod VVV 700/22 Group: 8. Hydraulic circuit VVV 701/22 1 Regulační hydrogenerátor Hydraulic pump, variable displacement 2 Hydromotor Hydromotor 3 Filtr Filter 4 Vložka filtru Filter element 5 Hrdlo 3/4-16UNF Socket 3/4-16UNF 6 Hrdlo G1/2" Socket G1/2" 7 Oko přípojky Js A Adaptor Js 8 8 Šroub přípojky 9/16-18UNF Adaptor 9/16-18UNF 9 Hrdlo 7/16-20UNF Socket 7/16-20UNF 10 Hrdlo G3/4" Socket G3/4" 11 Hrdlo M16x1, Socket M16x1,5 13 Kryt A Cover 14 Ventil 1 součást poz.2 Valve 15 Šroub M8x12 1 Bolt M8x12 16 Odvzdušňovací zátka A Breathing plug 17 Hydraulická hadice, délka Hydraulic hose, lenght 555 HONDA Hydraulická hadice, délka Hydraulic hose, lenght 1000 HATZ 18 Hydraulická hadice, délka Hydraulic hose, lenght 625 HONDA Hydraulická hadice, délka Hydraulic hose, lenght 830 HATZ 19 Hydraulická hadice, délka Hydraulic hose, lenght Hydraulická hadice, délka Hydraulic hose, lenght Hydraulická hadice, délka Hydraulic hose, lenght Těsnící kroužek 27x32 2 / / Sealing ring 27x32 23 Těsnící kroužek 21x25 2 / / Sealing ring 21x25 24 Těsnící kroužek 16x Sealing ring 16x20 16

17 Skupina: 8. Hydraulický obvod VVV 700/22 Group: 8. Hydraulic circuit VVV 701/22 25 Těsnící kroužek 8x Sealing ring 8x14 26 Těsnící kroužek 14x Sealing ring 14x20 17

18 Skupina: 9. Hydrogenerátor VVV 700/22 Group: 9. Hydraulic pump VVV 701/22 1 Nosič hydrogenerátoru A Bracket - hydraulic pump 2 Excentrický doraz A Eccentric stop 3 Páka pružiny levá A Lever - neutral adjustment, L.H. 4 Páka pružiny pravá A Lever - neutral adjustment, R.H. 5 Páka bowdenu A Lever, control cable 8 Pružina tažná Spring, push 9 Centráž (Pro motor Honda GX 270) A Centring (For engine Honda GX 270) pouze HONDA 10 Doraz A Stop 12 Šroub M8x25 (Pro motor Honda GX 270) 4 HONDA Bolt M8x25 (For engine Honda GX 270) Šroub M10x30 (Pro motor Hatz 1B30) 4 HATZ Bolt M10x30 (For engine Hatz 1B30) 13 Šroub M10x35 2 Bolt M10x35 14 Šroub M6x16 1 Bolt M6x16 16 Šroub M6x30 1 Bolt M6x30 17 Matice M10 5 Nut M10 18 Podložka 6,4 1 Washer 6,4 19 Podložka 10,5 5 Washer 10,5 20 Ložisko Bearing 21 Pojistný kroužek Locking ring Pero 5x5x Key 5x5x30 23 Kolík 5x28 1 Pin 5x28 25 Gumokov Rubber mount 26 Matice M8 1 Nut M8 29 Regulační hydrogenerátor Hydraulic pump, variable displacement 18

19 19

20 Skupina: 10. Spojka VVV 700/22 Group: 10. Clutch VVV 701/22 1 Základna spojky A Clutch base 2 Hřídel II A Shaft II 1B30, GX 270 Hřídel II 1 A A Shaft II 1B40, GX Řemenice I A Pulley I 4 Řemenice II A Pulley II 5 Deska pod spojku A Plate, clutch mounting 6 Podložka A Washer 7 Kroužek A Ring 1B30, GX 270 Kroužek A Ring 1B40, GX Kroužek A Ring 9 Podložka A Washer 10 Pružina pryžová Rubber spring 11 Pružina tlačná Spring, push 12 Rozpěrka A Spacer 15 Šroub M10x30 4 Bolt M10x30 16 Šroub M6x35 1 Bolt M6x35 17 Šroub M6x16 1 Bolt M6x16 18 Šroub M5x12 4 Bolt M5x12 19 Šroub M4x16 3 Bolt M4x16 20 Matice M6 2 Nut M6 21 Podložka 10,5 4 Washer 10,5 22 Podložka 6,6 1 Washer 6,6 23 Podložka 5,3 4 Washer 5,3 24 Podložka 4,1 3 Washer 4,1 25 Elektromagnetická spojka Electromagnetic clutch 20

21 Skupina: 10. Spojka VVV 700/22 Group: 10. Clutch VVV 701/22 26 Pojistný kroužek Locking ring Pojistný kroužek Locking ring Pojistný kroužek Locking ring Ložisko Bearing 31 Pero 6x6x Key 6x6x20 33 Pero 5x5x Key 5x5x12 34 Oběžné kolo A Fan 35 Klínový řemen AVX 13x800 La (k vibrátoru) Drive belt AVX 13x800 La (vibrator) Spojka bez poz.35 (klínový řemen) Clutch without pos.35 (Drive belt) 21

22 Skupina: 11. Motor VVV 700/22 Group: 11. Engine VVV 701/22 motor HATZ 4 Řemenice A Pulley 7 Spojka GIFLEX Clutch GIFLEX 8 Spojka (motor) A Clutch (Engine) 10 Spojka (čerpadlo) A Clutch (Pump) 11 Motor Engine HATZ 1B30 Motor Engine HATZ 1B40 17 Šroub M5x6 2 Bolt M5x6 20 Matice M8 4 Nut M8 26 Pero 4,75x4,75x48 1 souč.poz.11 Key 4,75x4,75x48 27 Gumokov Rubber mount 28 Klínový řemen 13 A 0940 C (Ke spojce) Drive belt 13 A 0940 C (Clutch) 33 Nosič A Carrier 37 Držák Holder 40 Akumulátor Accumulator 42 Gumokov Rubber mount 43 Šroub M8x16 2 Bolt M8x16 22

23 Skupina: 11. Motor VVV 700/22 Group: 11. Engine VVV 701/22 motor HONDA 1 Podložka A Washer 4 Řemenice A Pulley HONDA GX 270 Řemenice B Pulley HONDA GX Úchyt elektro A Electro holder 7 Spojka GIFLEX 1 / / Clutch GIFLEX 8 Spojka (motor) A Clutch (Engine) 10 Spojka (čerpadlo) A Clutch (Pump) 11 Motor Engine HONDA GX 270 Motor Engine HONDA GX Šroub M10x45 4 Bolt M10x45 14 Matice M10 4 Nut M10 17 Šroub M5x6 2 Bolt M5x6 18 Šroub M4x30 2 Bolt M4x30 19 Šroub M4x H 1 Bolt M4x H 20 Matice M8 4 Nut M8 22 Matice M4 5 Nut M4 25 Podložka 4,3 4 Washer 4,3 26 Pero 7x7x42 1 Key 7x7x42 27 Gumokov Rubber mount 28 Klínový řemen 13 A 1075 C (Ke spojce) Drive belt 13 A 1075 C (Clutch) 29 Svorkovnice Terminal board 30 Kondenzátor Capacitor 23

24 24

25 Skupina: 12. Kropení - Škrabáky - Kryty VVV 700/22 Group:12. Sprinkling - Scrapers - Covers VVV 701/22 Pozice ve skupině Název součásti Počet ks ve skup. 1 Kryt zadní s nádrží A Rear cover with water tank GX 270, 1B30 Kryt zadní s nádrží A Rear cover with water tank GX 390, 1B40 2 Kryt přední A Front cover GX 270 Kryt přední A Front cover 1B30 Kryt přední A Front cover GX 390, 1B40 3 Víko A Cap 6 Škrabák A Scraper 7 Síto Sieve 8 Těsnění A Sealing 9 Trubka kropení A Sprinkling pipe 10 Gumová zátka Rubber plug 12 Úhelník A Corner pouze HONDA 13 Šroub M12x25 2 Bolt M12x25 14 Šroub M10x25 16 Bolt M10x25 15 Šroub M10x20 10 Bolt M10x20 16 Šroub M6x16 6 Bolt M6x16 17 Šroub M6x12 4 Bolt M6x12 18 Matice G1/2" A Nut G1/2" 19 Podložka 10,5 10 Washer 10,5 20 Podložka 13 2 Washer Kohout kulový rohový 1/2" Water tap 1/2" 22 Nástavec 1/2" Adaptor 1/2" 23 Matice nástavce 1/2" 2 souč.poz.22 Nut 1/2" 24 Příchytka trubky Ø Pipe clip Ø20 25 Kolínko Elbow 25

26 Skupina: 12. Kropení - Škrabáky - Kryty VVV 700/22 Group:12. Sprinkling - Scrapers - Covers VVV 701/22 Pozice ve skupině Název součásti Počet ks ve skup. 26 Pérová objímka Ø16 8 Clip, spring Ø16 27 Zátka Ø Plug Ø18 28 Těsnící kroužek 21x36 4 Sealing ring 21x36 29 Těsnící kroužek 17x22 2 souč.poz.22 Sealing ring 17x22 30 Hadice Ø17/Ø12, Hose Ø17/Ø12,5 - lenght Hadice Ø17/Ø12, Hose Ø17/Ø12,5 - lenght Hadice Ø17/Ø12, Hose Ø17/Ø12,5 - lenght Matice M10 16 Nut M10 34 Podložka 10,2 16 Washer 10,2 35 Zátka 1 Plug 36 Šroub M8x16 2 NE HATZ1B30 Bolt M8x16 37 Matice M8 2 NE HATZ1B30 Nut M8 38 Podložka 8,4 2 NE HATZ1B30 Washer 8,4 26
