1 Technické info

2

3 Technické info 3 1 Popis výrobku Univerzální klapky pro přívod čerstvého vzduchu, primárně pro stáje, lze namontovat do stěn nebo je vestavět mezi stavební prvky. Přívodní klapky jsou vyrobeny ze 100 % recyklovatelného termoplastu, který je vysoce odolný proti nárazům, je tvarově stálý a stabilizovaný proti UV záření. Otevřená a hladká konstrukce zajišťuje rychlé a snadné čistění vysokotlakým čističem, atd. Klapky jsou dodávány včetně regulační sady, a klapky DA 1200 a DA 1211 obsahují také nastavení AIC (Advanced Inlet Control = pokročilé řízení klapek), které usnadňuje změnu diference otvírání. Klapka je zajištěna šroubem pro ochranu během dopravy a pro usnadnění montáže. 2 Přehled výrobku DA 1220 klapka stěnová hrubá mřížka DA 1220 klapka stěnová jemná mřížka DA 1220 klapka stěnová bez mřížky DA 1220 klapka stěnová, průhled. bez mřížky Používá se pro stěny od 20 do 23 cm DA 1224 klapka stěnová hrubá mřížka DA 1224 klapka stěnová jemná mřížka DA 1224 klapka stěnová bez mřížky DA 1224 klapka stěnová, průhled. bez mřížky Používá se pro stěny od 24 do 27 cm DA 1229 klapka stěnová hrubá mřížka DA 1229 klapka stěnová jemná mřížka DA 1229 klapka stěnová bez mřížky DA 1229 klapka stěnová, průhled. bez mřížky Používá se pro stěny od 28 do 32 cm DA 1233 klapka stěnová hrubá mřížka DA 1233 klapka stěnová jemná mřížka DA 1233 klapka stěnová bez mřížky DA 1233 klapka stěnová, průhled. bez mřížky Používá se pro stěny od 33 do 35 cm. DA 1200 je určena pro zabudování nebo zalití do prefabrikovaných prvků. Klapka je dostatečně robustní, aby vydržela montáž přímo do stěny bez dalších podpěr. Navíc je lze zabudovat přímo do prefabrikovaných prvků během procesu odlévání. Stěnové klapky lze sestavovat do modulů několika různými způsoby. Klapky jsou izolované. Stěnová klapka se dodává včetně regulační sady a univerzálního AIC.

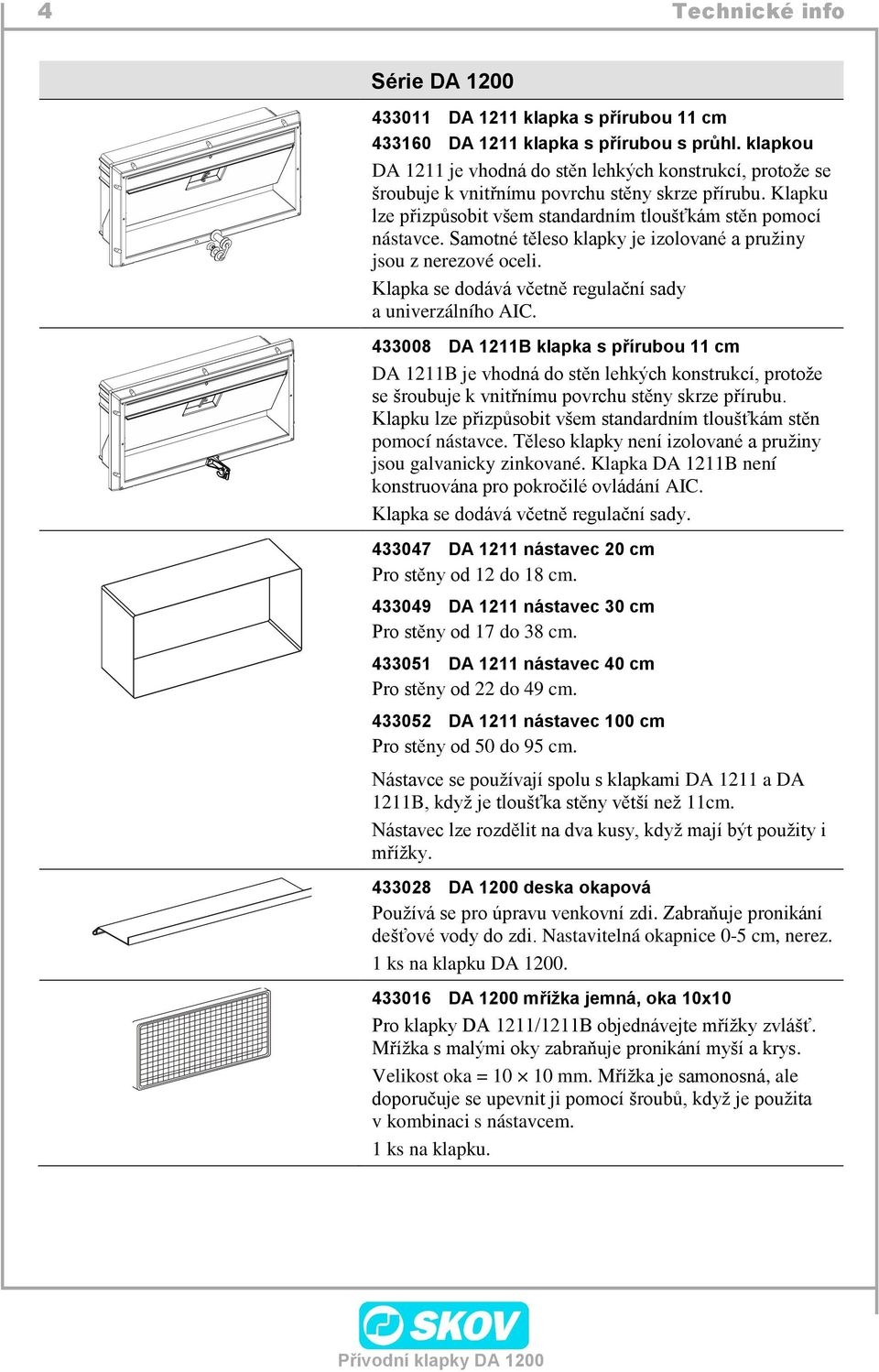

4 4 Technické info DA 1211 klapka s přírubou 11 cm DA 1211 klapka s přírubou s průhl. klapkou DA 1211 je vhodná do stěn lehkých konstrukcí, protože se šroubuje k vnitřnímu povrchu stěny skrze přírubu. Klapku lze přizpůsobit všem standardním tloušťkám stěn pomocí nástavce. Samotné těleso klapky je izolované a pružiny jsou z nerezové oceli. Klapka se dodává včetně regulační sady a univerzálního AIC DA 1211B klapka s přírubou 11 cm DA 1211B je vhodná do stěn lehkých konstrukcí, protože se šroubuje k vnitřnímu povrchu stěny skrze přírubu. Klapku lze přizpůsobit všem standardním tloušťkám stěn pomocí nástavce. Těleso klapky není izolované a pružiny jsou galvanicky zinkované. Klapka DA 1211B není konstruována pro pokročilé ovládání AIC. Klapka se dodává včetně regulační sady DA 1211 nástavec 20 cm Pro stěny od 12 do 18 cm DA 1211 nástavec 30 cm Pro stěny od 17 do 38 cm DA 1211 nástavec 40 cm Pro stěny od 22 do 49 cm DA 1211 nástavec 100 cm Pro stěny od 50 do 95 cm. Nástavce se používají spolu s klapkami DA 1211 a DA 1211B, když je tloušťka stěny větší než 11cm. Nástavec lze rozdělit na dva kusy, když mají být použity i mřížky DA 1200 deska okapová Používá se pro úpravu venkovní zdi. Zabraňuje pronikání dešťové vody do zdi. Nastavitelná okapnice 0-5 cm, nerez. 1 ks na klapku DA DA 1200 mřížka jemná, oka 10x10 Pro klapky DA 1211/1211B objednávejte mřížky zvlášť. Mřížka s malými oky zabraňuje pronikání myší a krys. Velikost oka = mm. Mřížka je samonosná, ale doporučuje se upevnit ji pomocí šroubů, když je použita v kombinaci s nástavcem.

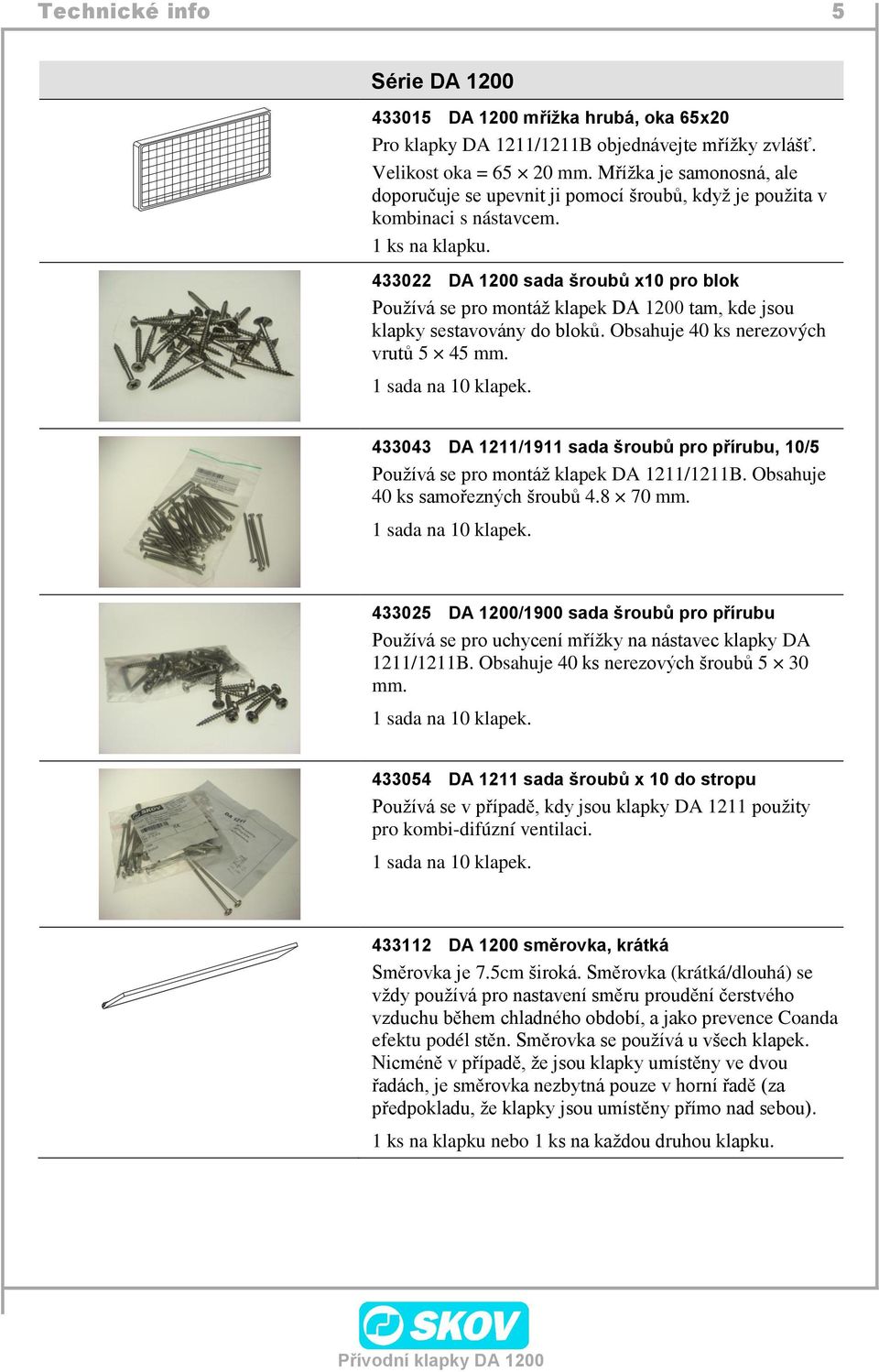

5 Technické info DA 1200 mřížka hrubá, oka 65x20 Pro klapky DA 1211/1211B objednávejte mřížky zvlášť. Velikost oka = mm. Mřížka je samonosná, ale doporučuje se upevnit ji pomocí šroubů, když je použita v kombinaci s nástavcem DA 1200 sada šroubů x10 pro blok Používá se pro montáž klapek DA 1200 tam, kde jsou klapky sestavovány do bloků. Obsahuje 40 ks nerezových vrutů 5 45 mm. 1 sada na 10 klapek DA 1211/1911 sada šroubů pro přírubu, 10/5 Používá se pro montáž klapek DA 1211/1211B. Obsahuje 40 ks samořezných šroubů mm. 1 sada na 10 klapek DA 1200/1900 sada šroubů pro přírubu Používá se pro uchycení mřížky na nástavec klapky DA 1211/1211B. Obsahuje 40 ks nerezových šroubů 5 30 mm. 1 sada na 10 klapek DA 1211 sada šroubů x 10 do stropu Používá se v případě, kdy jsou klapky DA 1211 použity pro kombi-difúzní ventilaci. 1 sada na 10 klapek DA 1200 směrovka, krátká Směrovka je 7.5cm široká. Směrovka (krátká/dlouhá) se vždy používá pro nastavení směru proudění čerstvého vzduchu během chladného období, a jako prevence Coanda efektu podél stěn. Směrovka se používá u všech klapek. Nicméně v případě, že jsou klapky umístěny ve dvou řadách, je směrovka nezbytná pouze v horní řadě (za předpokladu, že klapky jsou umístěny přímo nad sebou). 1 ks na klapku nebo 1 ks na každou druhou klapku.

6 6 Technické info DA 1200 směrovka dlouhá s bočnicemi Směrovka je 15 cm široká a obsahuje bočnice. Směrovka (krátká/dlouhá) se vždy používá pro nastavení směru proudění čerstvého vzduchu během chladného období, a jako prevence Coanda efektu podél stěn. Směrovka se používá u všech klapek. Nicméně v případě, že jsou klapky umístěny ve dvou řadách, je směrovka nezbytná pouze v horní řadě (za předpokladu, že klapky jsou umístěny přímo nad sebou). The long air direction baffle is used where the air jet range and the Coanda-effect are especially important, e.g. in wide houses. 1 ks na klapku nebo 1 ks na každou druhou klapku DA 1200 deska tlumicí Tlumicí desky pro snížení vnějších vlivů na klapkách DA 1200 nebo DA1211/1211B se používají v některém z následujících případů: Objem stáje je malý (stáje je úzká, nízká a má rovný strop) V samostatně stojících budovách bez větrolamů, atd. Tlumicí deska musí být namontována na všech klapkách ve stejné sekci. Tlumicí deska se nepoužívá spolu s AIC (pokročilým řízením klapek). Tlumicí deska zvyšuje požadavky na těsnost budovy. Tlumicí deska nemůže nahradit venkovní kryt proti větru DA 1200 sada ovládací, dlouhý U-třmen Používá se v případě, že jsou ve stáji překážky pro volný pohyb táhla (ocelové nosníky, atd.), které vyčnívají max. o 70mm. Aby bylo možné použít funkci AIC, je součástí sady delší lanko a pružina, která absorbuje průvěs. The inlet flap is not to open more than to horizontal position, as the winch motor may otherwise be overloaded.

7 Technické info DA 1200 předsazení táhla 240 mm S433037B DA 1200 předsazení táhla 400mm Používá se v případě, že jsou ve stáji překážky pro volný pohyb táhla (ocelové nosníky, atd.), které vyčnívají o více než 70 mm. Při použití představce leží táhlo 240/400 mm od zdi a tím obchází nosníky, betonové sloupy a další překážky DA 1000/1200 jednoduchá ovládací sada Používá se v případě, kdy je potřeba individuální ovládání každé klapky Táhlo M8x5500mm pozink vč. spojky Jedna řada táhel na každou řadu klapek je výhodnější, a proto položka č musí být považována za levnější alternativu Pružina spirálová Ø30 x 300 mm nerez Používá se v případě, že je potřeba vytvořit zpětný tah na konci táhla naproti servomotoru Kladka podpěrná pro táhlo, pro DA 1200 Používá se pro klapky zabudované do (cihlové) zdi. Pokud je vzdálenost mezi klapkami větší než cca 2 m, táhlo se prohne dolů a ovládání klapek bude nepřesné. Proto se v takových případech používá tato podpěrná kladka. 1 ks na každé 2 m volně visícího táhla Kladka podpěrná pro táhlo, pro DA 1211 Používá se pro klapky s přírubou. Pokud je vzdálenost mezi klapkami větší než cca 2 m, táhlo se prohne dolů a ovládání klapek bude nepřesné. Proto se v takových případech používá tato podpěrná kladka. 1 ks na každé 2 m volně visícího táhla DA 1200 sada regulační pro 2 klapky DA 1200 regulační sada pro dvě klapky v různých výškách. Jedna řada táhel na jednu řadu je výhodnější řešení, a proto je tato sada považována jen za levnější alternativu. 1 ks na klapku v horní řadě.

8 8 Technické info Sada pro táhlo 8mm. přechod dveří, LPV Pokud jsou ve stěně, kde jsou namontovány klapky, také dveře, a pokud je potřeba dočasně odpojit táhlo, tato sada obsahuje potřebné součásti. Sada umožňuje manuálně udržet správnou úroveň ventilace a táhlo snadno znovu spojit. 1 sada na jedny dveře Sada pro lanko, přechod dveří Tato sada se používá pro přechod kolem dveří. 1 sada na jedny dveře Kryt proti větru, 1 řada klapek Kryt proti větru pro klapky, jedna řada, červený, 550 mm Kryt proti větru, 2 řady klapek Kryt proti větru pro klapky, dvě řady, červený, 1100mm. Kryt proti větru se používá u stájí, které jsou vystaveny větru, nebo tam kde nechtěné světlo vniká do stáje a způsobuje rozruch. Kryt je z vnitřní strany šedý a z vnější strany červený. Je-li požadavek na jinou barvu, je nutné to uvést při objednávce. Jiná barva je za příplatek. Objednává se v metrech. Max. délka 1 ks je 6m Fitinky krytu proti větru, 1 řada klapek Fitinky krytu proti větru 550 mm Fitinky krytu proti větru, 2 řady klapek Fitinky krytu proti větru 1100mm. U každé fitinky jsou součástí dodávky šrouby, hmoždinky a vruty. Fitinky zajišťují vzdálenost od zdi 150 mm. 1 ks na každé 2 běžné metry DA 1200 clona světelná komplet Používá se pro klapky DA 1200, pokud je požadavek na ztlumení světla. Účinnost světelné clony je 99.9 %, což odpovídá úrovni 20,000 lux venku a 0.05 lux uvnitř (0.05 lux odpovídá 2.5 ppm).

9 Technické info DA 1211 clona světelná komplet Používá se pro klapky DA 1211/1211B, pokud je požadavek na ztlumení světla. Účinnost světelné clony je 99.9 %, což odpovídá úrovni 20,000 lux venku a 0.05 lux uvnitř (0.05 lux odpovídá 2.5 ppm) DA 1200 příruba venkovní Příruba je již obsažena v položce č , ale lze ji také namontovat zvenku stáje s klapkami DA 1211/1211B pro: Zvýšení výkonu na stejnou úroveň jako DA (Snížení počtu klapek). Lepší vzhled exteriéru budovy. Následně lze na přírubu namontovat také mřížku. Širší zakrytí než u č lze použít, pokud vzdálenost mezi klapkami je větší než 5 cm DA 1211 příruba venkovní Příruba je obsažena v položce č , ale lze ji také namontovat zvenku stáje s klapkami DA 1211/1211B pro: Zvýšení výkonu na stejnou úroveň jako DA (Snížení počtu klapek). Lepší vzhled exteriéru budovy. Následně lze na přírubu namontovat také mřížku lze (na rozdíl od ) lze použít, pokud vzdálenost mezi klapkami je 5 cm nebo menší DA 1200 clona světelná bez příruby Používá se pro dodatečné osazení na klapky DA 1200/1211/1211B, když je příruba již namontována, a je vyžadováno ztlumení světla. Účinnost světelné clony je 99.9 %, což odpovídá úrovni 20,000 lux venku a 0.05 lux uvnitř (0.05 lux odpovídá 2.5 ppm).

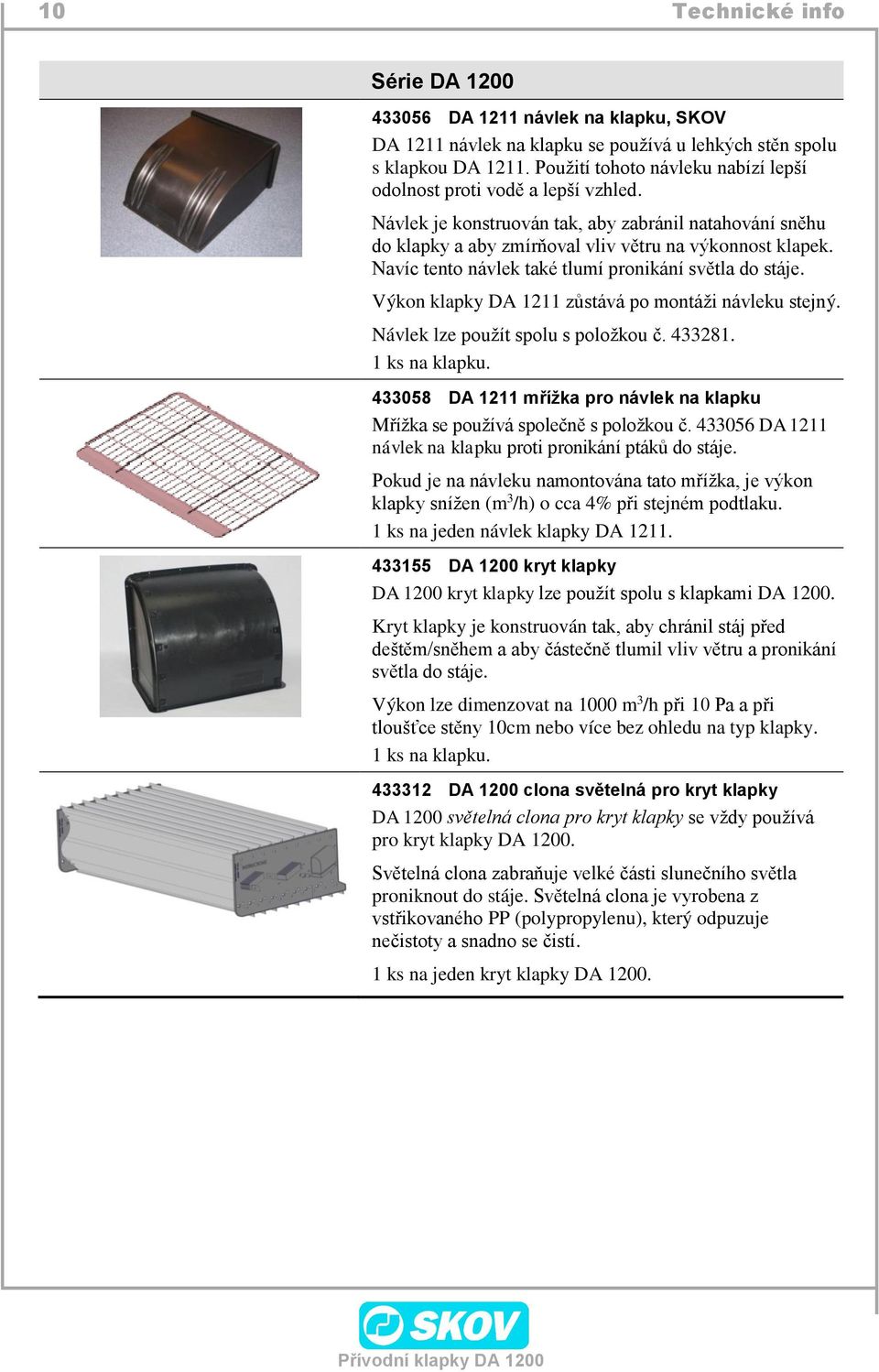

10 10 Technické info DA 1211 návlek na klapku, SKOV DA 1211 návlek na klapku se používá u lehkých stěn spolu s klapkou DA Použití tohoto návleku nabízí lepší odolnost proti vodě a lepší vzhled. Návlek je konstruován tak, aby zabránil natahování sněhu do klapky a aby zmírňoval vliv větru na výkonnost klapek. Navíc tento návlek také tlumí pronikání světla do stáje. Výkon klapky DA 1211 zůstává po montáži návleku stejný. Návlek lze použít spolu s položkou č DA 1211 mřížka pro návlek na klapku Mřížka se používá společně s položkou č DA 1211 návlek na klapku proti pronikání ptáků do stáje. Pokud je na návleku namontována tato mřížka, je výkon klapky snížen (m 3 /h) o cca 4% při stejném podtlaku. 1 ks na jeden návlek klapky DA DA 1200 kryt klapky DA 1200 kryt klapky lze použít spolu s klapkami DA Kryt klapky je konstruován tak, aby chránil stáj před deštěm/sněhem a aby částečně tlumil vliv větru a pronikání světla do stáje. Výkon lze dimenzovat na 1000 m 3 /h při 10 Pa a při tloušťce stěny 10cm nebo více bez ohledu na typ klapky DA 1200 clona světelná pro kryt klapky DA 1200 světelná clona pro kryt klapky se vždy používá pro kryt klapky DA Světelná clona zabraňuje velké části slunečního světla proniknout do stáje. Světelná clona je vyrobena z vstřikovaného PP (polypropylenu), který odpuzuje nečistoty a snadno se čistí. 1 ks na jeden kryt klapky DA 1200.

11 Technické info 11 3 Technická data Výkon DA 1200 DA 1211 DA 1211B Výkon při 10 Pa S nástavcem a/nebo venkovní přírubou a mřížkou s velkými oky 1200 m 3 /h Mechanická konstrukce Materiál S nástavcem a/nebo venkovní přírubou a mřížkou s malými oky 1075 m 3 /h S nástavcem a/nebo venkovní přírubou, světelnou clonou a mřížkou s velkými oky 920 m 3 /h S nástavcem a/nebo venkovní přírubou, světelnou clonou a mřížkou s malými oky 870 m 3 /h S nástavcem nebo venkovní přírubou a mřížkou - s velkými oky 1000 m 3 /h S nástavcem nebo venkovní přírubou a mřížkou - s malými oky 900 m 3 /h 100% recyklovatelný termoplast, vysoce odolný proti nárazu, tvarově stálý a UV stabilizovaný Pružiny Nerez Nerez Pozink Barva rám klapky Grafitově šedá Grafitově šedá Grafitově šedá Barva těleso klapky Modrá Modrá Bílá Barva světelná clona Černá Černá - Barva návlek na klapku - Černá - Otvory v mřížce Hrubá mřížka: 65 20mm Jemná mříž.: 10 10mm Hrubá mřížka: 65 20mm Jemná mříž.: 10 10mm Hrubá mřížka: 65 20mm Jemná mříž.: 10 10mm Tažná síla 28 N 28 N 20 N Tažná síla s tlumicí deskou 44 N 44 N 32 N Tažná délka 390mm 390mm 390mm Prostředí Teplota okolí, provoz -40 až +40 C (-40 až +104 F) Teplota okolí, skladování Vlhkost okolí, provoz -40 až +65 C (-40 až +149 F) a chráněno proti přímému slunečnímu záření. 0-95% RH Balení Vnější D V Š Hmotnost Stěnová klapka tloušťka stěny (mm) nástavec (mm) nástavec (mm) Viz níže 3.2 kg 3.2 kg Hrubá/jemná mřížka Viz níže 0.2 kg 0.2 kg Nástavec 20 cm kg 0.4 kg Nástavec 30 cm kg 0.6 kg Nástavec 40 cm kg 0.8 kg Nástavec 100 cm kg 2.0 kg DA 1220 stěnová klapka, mřížka 3.8 kg - - DA 1224 stěnová klapka, mřížka 4.2 kg - - DA 1229 stěnová klapka, mřížka 4.7 kg - - DA 1233 stěnová klapka, mřížka 5.0 kg - - Světelná clona komplet 6.0 kg 6.0 kg -

12 12 Technické info DA 1200 DA 1211 DA 1211B Světelná clona, venkovní příruba 1.5 kg 1.5 kg - Světelná clona bez příruby 4.5 kg - - Návlek na klapku kg - Počet klapek na paletě - 72 ks 72 ks DA 1220 stěnová klapka, mřížka 60 ks - - DA 1224 stěnová klapka, mřížka 54 ks - - DA 1229 stěnová klapka, mřížka 42 ks - - DA 1233 stěnová klapka, mřížka 36 ks - - Světelná clona a příruba Světelné clony a příruby se dodávají na paletách zvlášť. Světelné clony jsou naskládány v 7 vrstvách s 4 ks v každé vrstvě, celková výška cca 223cm.

13 Technické info Rozměrový náčrtek DA ,5 o 300 Pohled ze stáje 190 (DA 1220) 230 (DA 1224) 280 (DA 1229) 122 Rozměry v mm 586 Mřížka = tloušťka stěny větší o 10 mm 320 (DA 1233) DA 1211/DA 1211B * * S nástavcem * ,5 o 325 Pohled ze stáje DA 1200/DA 1211 světelná clona komplet DA 1200/DA 1211 venkovní příruba * Rozměr je 640 mm u položky č * Rozměr je 640 mm u položky č
