TVRDOMÌRY. Přenosný tvrdoměr Impact TH-130. Technická specifikace: Rozměry / hmotnost: 155x24x55mm / 180g. Materiály a rozsahy měření:

Transkript

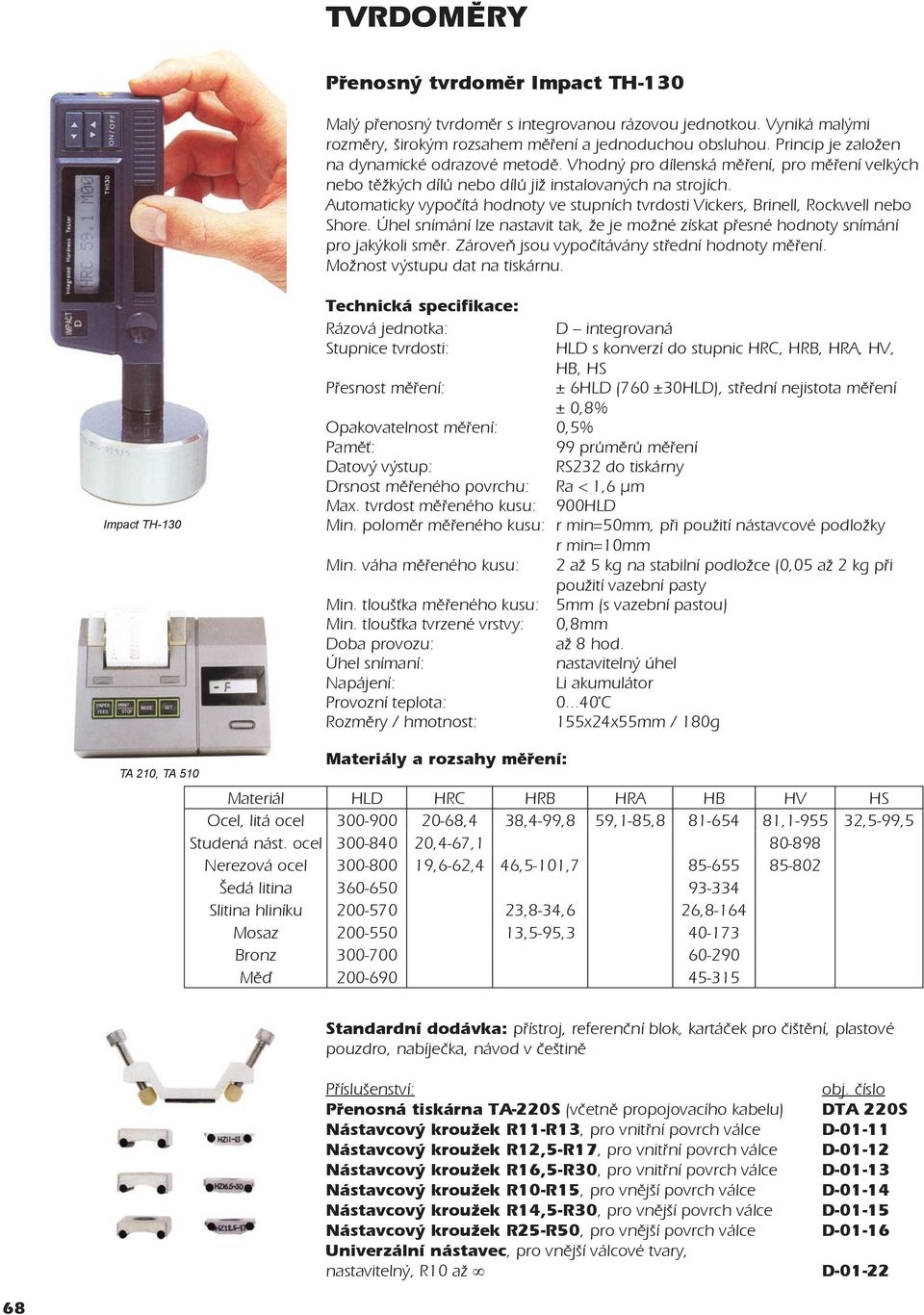

1 TVRDOMÌRY Přenosný tvrdoměr Impact TH-130 Malý přenosný tvrdoměr s integrovanou rázovou jednotkou. Vyniká malými rozměry, širokým rozsahem měření a jednoduchou obsluhou. Princip je založen na dynamické odrazové metodě. Vhodný pro dílenská měření, pro měření velkých nebo těžkých dílů nebo dílů již instalovaných na strojích. Automaticky vypočítá hodnoty ve stupních tvrdosti Vickers, Brinell, Rockwell nebo Shore. Úhel snímání lze nastavit tak, že je možné získat přesné hodnoty snímání pro jakýkoli směr. Zároveň jsou vypočítávány střední hodnoty měření. Možnost výstupu dat na tiskárnu. Impact TH-130 Technická specifikace: Rázová jednotka: D integrovaná Stupnice tvrdosti: HLD s konverzí do stupnic HRC, HRB, HRA, HV, HB, HS Přesnost měření: ± 6HLD (760 ±30HLD), střední nejistota měření ± 0,8% Opakovatelnost měření: 0,5% Paměť: 99 průměrů měření Datový výstup: RS232 do tiskárny Drsnost měřeného povrchu: Ra < 1,6 µm Max. tvrdost měřeného kusu: 900HLD Min. poloměr měřeného kusu: r min=50mm, při použití nástavcové podložky r min=10mm Min. váha měřeného kusu: 2 až 5 kg na stabilní podložce (0,05 až 2 kg při použití vazební pasty Min. tloušťka měřeného kusu: 5mm (s vazební pastou) Doba provozu: až 8 hod. Úhel snímaní: nastavitelný úhel Napájení: Li akumulátor Provozní teplota: C Rozměry / hmotnost: 155x24x55mm / 180g TA 210, TA 510 Materiály a rozsahy měření: Materiál HLD HRC HRB HRA HB HV HS Ocel, litá ocel ,4 38,4-99,8 59,1-85, , ,5-99,5 Studená nást. ocel ,4-67, Nerezová ocel ,6-62,4 46,5-101, Šedá litina Slitina hliníku ,8-34,6 26,8-164 Mosaz ,5-95, Bronz Měď Standardní dodávka: přístroj, referenční blok, kartáček pro čištění, plastové pouzdro, nabíječka, návod v češtině Příslušenství: Přenosná tiskárna TA-220S (včetně propojovacího kabelu) Nástavcový kroužek R11-R13, pro vnitřní povrch válce Nástavcový kroužek R12,5-R17, pro vnitřní povrch válce Nástavcový kroužek R16,5-R30, pro vnitřní povrch válce Nástavcový kroužek R10-R15, pro vnější povrch válce Nástavcový kroužek R14,5-R30, pro vnější povrch válce Nástavcový kroužek R25-R50, pro vnější povrch válce Univerzální nástavec, pro vnější válcové tvary, nastavitelný, R10 až obj. číslo DTA 220S D D D D D D D

2 Přenosný tvrdoměr Rocky TH-140 Přenosný tvrdoměr s integrovanou tiskárnou a vyměnitelnými sondami přístroj může být vybaven 7 různými nárazovými hlavicemi. Princip je založen na dynamické odrazové metodě. Vhodný pro dílenská měření a pro měření, kdy je nutné uložit výsledky měření. Snadná a příjemná obsluha pomocí menu. Automaticky vypočítá hodnoty ve stupních tvrdosti Vickers, Brinell, Rockwell nebo Shore. Úhel snímání lze nastavit tak, že je možné získat přesné hodnoty snímání pro jakýkoli směr. Zároveň jsou vypočítávány střední hodnoty měření. Automatický alarm při dosažení horní nebo spodní hranice limitu měření. Klávesnice HELP pro získání nápovědy. Podsvícený displej. Možnost výstupu dat PC. Technická specifikace: Rázová jednotka: D Stupnice tvrdosti: HLD s konverzí do stupnic HRC, HRB, HRA, HV, HB, HS Přesnost měření: ± 6HLD (760 ±30HLD) Opakovatelnost měření: 0,5% Displej: LCD, 128x64 bodů Paměť: 48 až 350 skupin (32 1 výsledků) měření Rozsah spodního / horního limitu: HLD 170 / 960 Šířka papíru: 44,5 ±0,5mm Průměr role papíru: 40mm Datový výstup: RS232 Doba provozu: až 50 hod. (bez tisku a podsvícení) Úhel snímaní: nastavitelný úhel Napájení pro nabíjení: 12V / 600mA Provozní teplota: C Rozměry: 175x86x44,5mm (hlavní jednotka), 268x86x50mm (hl. jednotka + tiskárna) 0,34 kg (hlavní jednotka) 0,53 kg (hl. jednotka + tiskárna) Standardní dodávka: Přístroj s integrovanou tiskárnou, nárazová hlavice typu D, referenční blok, kartáček pro čištění, nabíječka, komunikační kabel, role papíru do tiskárny, návod v češtině Nárazové hlavice: TH-140A nárazové tělísko D nárazové tělísko G Nárazová hlavice D Univerzální standardní hlavice, vhodné pro většinu typů měření. Délka / průměr nárazové hlavice: 147 mm / 20mm Max. tvrdost měř. kusu: 940 HV s vazební pastou: 0,1kg Min. tloušťka měř. kusu: 3 mm (s vazební pastou) Nárazová hlavice DC Extrémně krátká hlavice, natahuje se pomocí natahovací tyčinky. Použití pro měření ve stísněných prostorách, např. díry, měření vnitřních částí strojů apod. Délka / průměr nárazové hlavice: 86 mm / 20mm 50g Max. tvrdost měř. kusu: 940 HV s vazební pastou: 0,1kg Min. tloušťka měř. kusu: 3 mm (s vazební pastou) 69

3 sonda D sonda DC sonda C sonda D+15 Nárazová hlavice D+15 Hlavice se zúženou přední částí, pro měření v drážkách a prohlubních Délka / průměr nárazové hlavice: 162 mm / 20mm 80g Max. tvrdost měř. kusu: 940 HV Min. hmotnost měř. kusu: přímé měření: 5kg, vhodný podklad: 2kg, s vazební pastou: 0,1kg Min. tloušťka měř. kusu: 3 mm (s vazební pastou) Nárazová hlavice DL Průměr jehly v přední části je 2,78mm. Použití pro měření v extrémně úzkých prostorách (osazení, přechody, otvory apod.) Délka / průměr nárazové hlavice: 202 mm / 20mm Max. tvrdost měř. kusu: 950 HV Min. hmotnost měř. kusu: přímé měření: 5kg, vhodný podklad: 2kg, s vazební pastou: 0,1kg Min. tloušťka měř. kusu: 3 mm (s vazební pastou) Nárazová hlavice C Hlavice se sníženou rázovou energií (cca ¼ rázové energie hlavice typu D). Pro měření částí s tvrzeným povrchem, nátěrů, povlaků, komponent tenkých nebo citlivých na ráz. Délka / průměr nárazové hlavice: 141 mm / 20mm Max. tvrdost měř. kusu: 1000 HV Drsnost povrchu: Ra < 0,4µm Min. hmotnost měř. kusu: přímé měření: 1,5kg, vhodný podklad: 0,5kg, s vazební pastou: 0,02kg Min. tloušťka měř. kusu: 1 mm (s vazební pastou) Min. tloušťka tvrzené vrstvy: 0,2mm Nárazová hlavice G Zvýšená rázová energie (cca 9x vyšší než hlavice typu D). Nízké požadavky na kvalitu měřeného povrchu. Pouze pro měření ve stupnici Brinell (max. 650HB). Použití: měření pevných komponent, např. odlitky, výkovky. Délka / průměr nárazové hlavice: 254 mm / 20mm 250g Max. tvrdost měř. kusu: 650 HB Drsnost povrchu: Ra < 7µm Min. hmotnost měř. kusu: přímé měření: 15kg, vhodný podklad: 5kg, s vazební pastou: 0,5kg Min. tloušťka měř. kusu: 10 mm (s vazební pastou) Min. tloušťka tvrzené vrstvy: 1,2mm sonda DL Další příslušenství: Software pro zpracování dat na PC Kabel propojovací pro PC obj. číslo D D sonda G 70

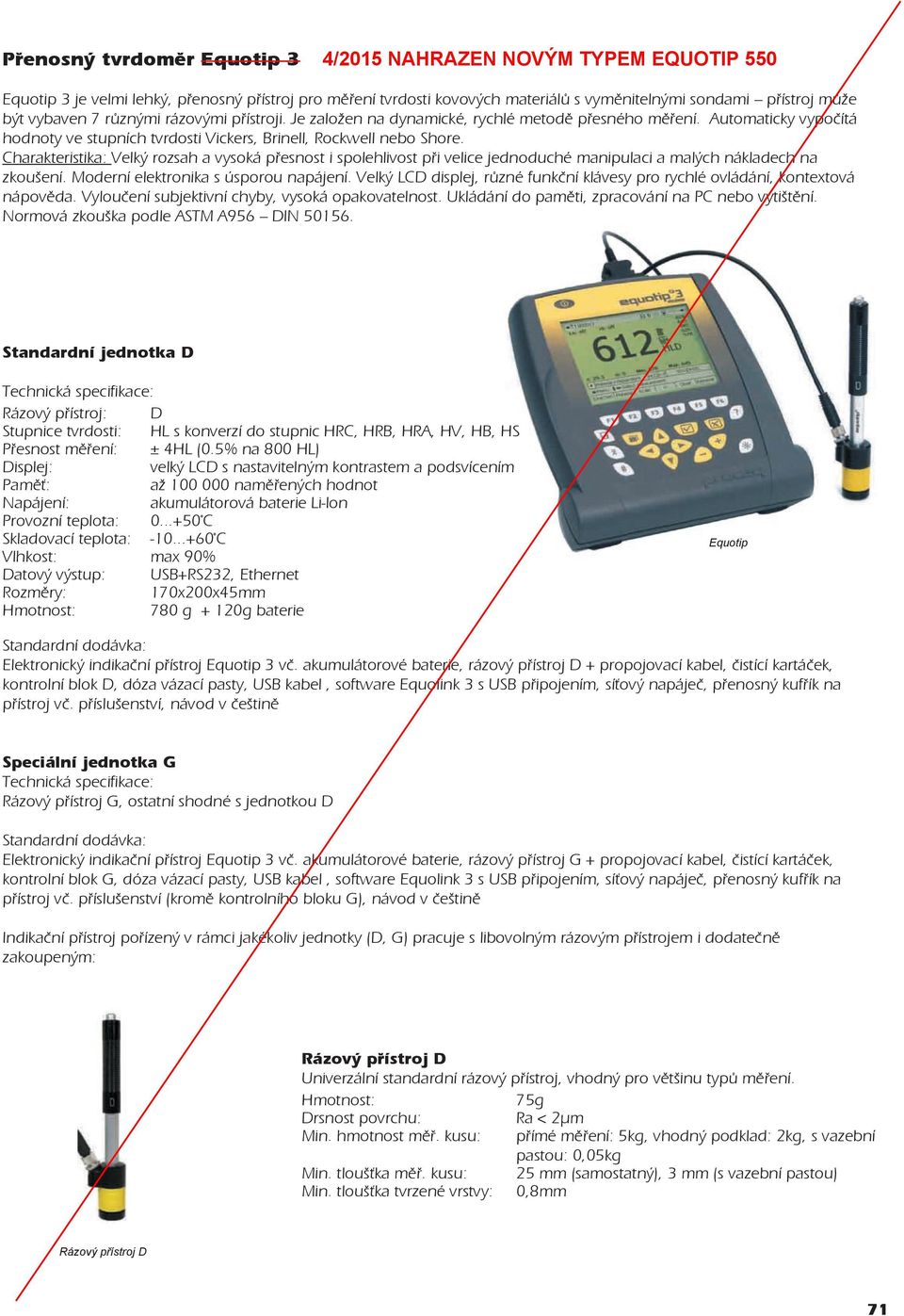

4 Přenosný tvrdoměr Equotip 3 4/2015 NAHRAZEN NOVÝM TYPEM EQUOTIP 550 Equotip 3 je velmi lehký, přenosný přístroj pro měření tvrdosti kovových materiálů s vyměnitelnými sondami přístroj může být vybaven 7 různými rázovými přístroji. Je založen na dynamické, rychlé metodě přesného měření. Automaticky vypočítá hodnoty ve stupních tvrdosti Vickers, Brinell, Rockwell nebo Shore. Charakteristika: Velký rozsah a vysoká přesnost i spolehlivost při velice jednoduché manipulaci a malých nákladech na zkoušení. Moderní elektronika s úsporou napájení. Velký LCD displej, různé funkční klávesy pro rychlé ovládání, kontextová nápověda. Vyloučení subjektivní chyby, vysoká opakovatelnost. Ukládání do paměti, zpracování na PC nebo vytištění. Normová zkouška podle ASTM A956 DIN Standardní jednotka D Technická specifikace: Rázový přístroj: D Stupnice tvrdosti: HL s konverzí do stupnic HRC, HRB, HRA, HV, HB, HS Přesnost měření: ± 4HL (0.5% na 800 HL) Displej: velký LCD s nastavitelným kontrastem a podsvícením Paměť: až naměřených hodnot Napájení: akumulátorová baterie Li-lon Provozní teplota: C Skladovací teplota: C Vlhkost: max 90% Datový výstup: USB+RS232, Ethernet Rozměry: 170x200x45mm 780 g + 120g baterie Equotip Standardní dodávka: Elektronický indikační přístroj Equotip 3 vč. akumulátorové baterie, rázový přístroj D + propojovací kabel, čistící kartáček, kontrolní blok D, dóza vázací pasty, USB kabel, software Equolink 3 s USB připojením, síťový napáječ, přenosný kufřík na přístroj vč. příslušenství, návod v češtině Speciální jednotka G Technická specifikace: Rázový přístroj G, ostatní shodné s jednotkou D Standardní dodávka: Elektronický indikační přístroj Equotip 3 vč. akumulátorové baterie, rázový přístroj G + propojovací kabel, čistící kartáček, kontrolní blok G, dóza vázací pasty, USB kabel, software Equolink 3 s USB připojením, síťový napáječ, přenosný kufřík na přístroj vč. příslušenství (kromě kontrolního bloku G), návod v češtině Indikační přístroj pořízený v rámci jakékoliv jednotky (D, G) pracuje s libovolným rázovým přístrojem i dodatečně zakoupeným: Rázový přístroj D Univerzální standardní rázový přístroj, vhodný pro většinu typů měření. s vazební pastou: 0,05kg Rázový přístroj D 71

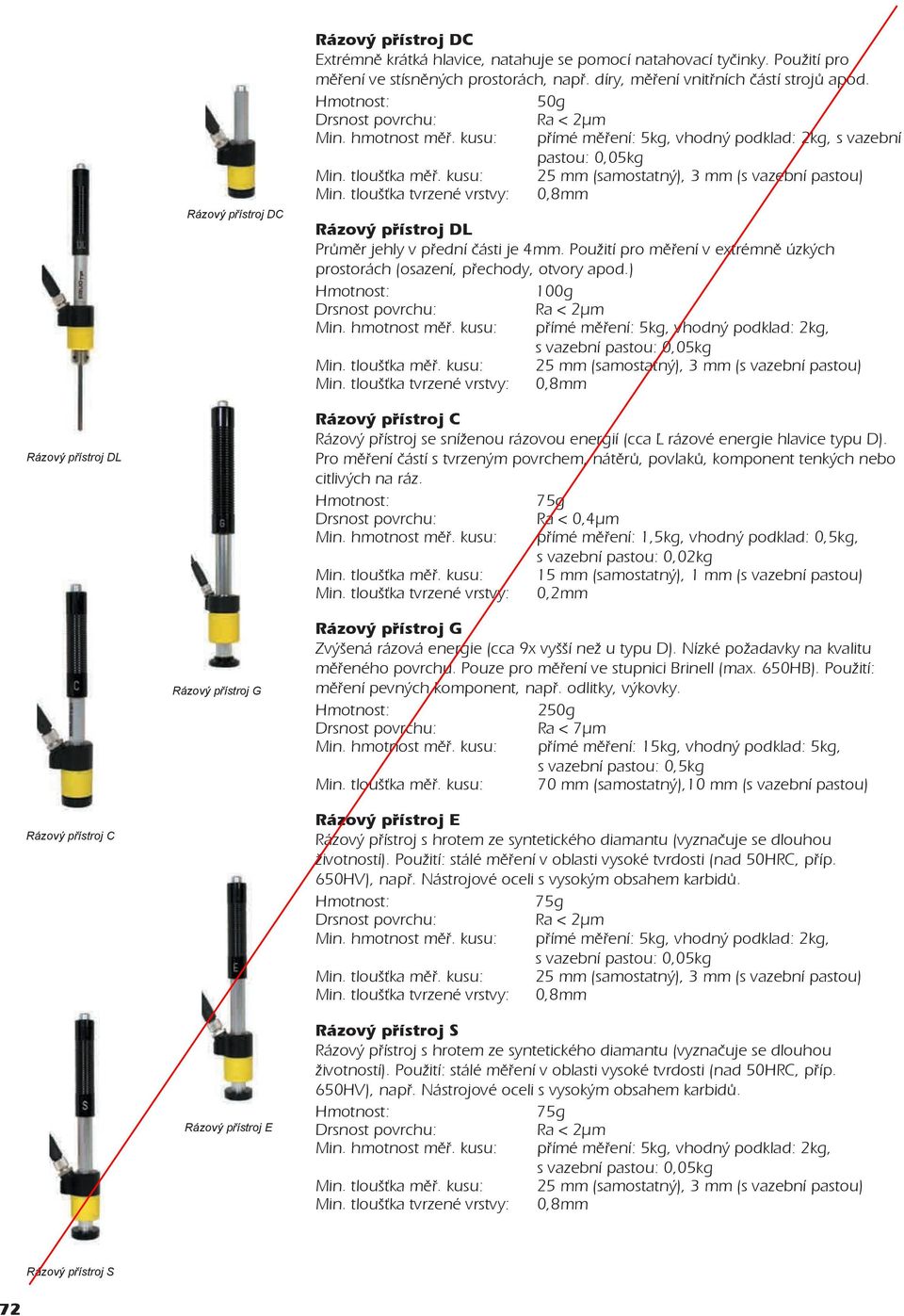

5 Rázový přístroj DC Rázový přístroj DC Extrémně krátká hlavice, natahuje se pomocí natahovací tyčinky. Použití pro měření ve stísněných prostorách, např. díry, měření vnitřních částí strojů apod. 50g s vazební pastou: 0,05kg Rázový přístroj DL Průměr jehly v přední části je 4mm. Použití pro měření v extrémně úzkých prostorách (osazení, přechody, otvory apod.) 100g s vazební pastou: 0,05kg Rázový přístroj DL Rázový přístroj C Rázový přístroj se sníženou rázovou energií (cca ¼ rázové energie hlavice typu D). Pro měření částí s tvrzeným povrchem, nátěrů, povlaků, komponent tenkých nebo citlivých na ráz. Drsnost povrchu: Ra < 0,4µm Min. hmotnost měř. kusu: přímé měření: 1,5kg, vhodný podklad: 0,5kg, s vazební pastou: 0,02kg Min. tloušťka měř. kusu: 15 mm (samostatný), 1 mm (s vazební pastou) Min. tloušťka tvrzené vrstvy: 0,2mm Rázový přístroj G Rázový přístroj G Zvýšená rázová energie (cca 9x vyšší než u typu D). Nízké požadavky na kvalitu měřeného povrchu. Pouze pro měření ve stupnici Brinell (max. 650HB). Použití: měření pevných komponent, např. odlitky, výkovky. 250g Drsnost povrchu: Ra < 7µm Min. hmotnost měř. kusu: přímé měření: 15kg, vhodný podklad: 5kg, s vazební pastou: 0,5kg Min. tloušťka měř. kusu: 70 mm (samostatný),10 mm (s vazební pastou) Rázový přístroj C Rázový přístroj E Rázový přístroj s hrotem ze syntetického diamantu (vyznačuje se dlouhou životností). Použití: stálé měření v oblasti vysoké tvrdosti (nad 50HRC, příp. 650HV), např. Nástrojové oceli s vysokým obsahem karbidů. s vazební pastou: 0,05kg Rázový přístroj E Rázový přístroj S Rázový přístroj s hrotem ze syntetického diamantu (vyznačuje se dlouhou životností). Použití: stálé měření v oblasti vysoké tvrdosti (nad 50HRC, příp. 650HV), např. Nástrojové oceli s vysokým obsahem karbidů. s vazební pastou: 0,05kg Rázový přístroj S 72

6 Materiály a rozsahy měření: Materiál D / DC DL S E G C Ocel, litá ocel Vickers HV Brinell HB Anwendungsbereiche Rockwell HRB Für sämtliche Metalle geeignet Ideal zur Produktionskontrolle Industriebere Bestens geeignet für die örtliche Prüfung schwerer, Chemische Industrie grosser oder bereits eingebauter Teile Luft-/Raumfahrt Handlich HRC bei schwer zugänglichen oder engen Prüfstellen Schiffsbau Automatisches Erkennen und Kompensieren der Schlagrichtung Metallbau Vorzüglich bei der Werkstoffauswahl und Abnahmeprüfung Einfach HRA und genau auch auf gekrümmten Prüfflächen (R > 10 mm) Prüfservice und -labors TRAGBARES Das EQUOTIP Messverfahren Automobilbau und Trans Maschinen und Anlagenb Shore HS Studená nást. ocel Vickers Das EQUOTIP HV Messverfahren ist physikalisch gesehen eine einfache, Rockwell Cdynamische HRC Härteprüfung Ein Schlagkörper mit einer Hartmetall Prüfspitze wird durch Federkraft gegen die Oberfläche des Prüfstücks Nerezová HÄRTEPRÜFGERÄT ocel Vickers HV getrieben. Der Aufprall des Schlagkörpers bewirkt eine minimale Brinell Verformung HB der Prüffläche, was zu einem Verlust kinetischer Energie Grosses, Rockwell übersichtliches führt. HRB Dieser Energieverlust Display wird mit für Hintergrundbeleuchtung die Aufprall Rückprallphase HRC durch Geschwindigkeitsmessungen des Schlagkörpers an HL Šedá Hohe litina Messgenauigkeit einem definierten Brinell HB ± 4 Abstand HL zur Oberfläche ermittelt. Der Dauermagnet ~v i im Schlagkörper erzeugt eine Induktionsspannung in der Spule des Vickers HV Automatische Korrektur Schlaggerätes. der Diese Schlagrichtung Spannung verhält sich proportional zur Ge- HRC des Schlagkörpers. Die Geräteelektronik verarbeitet Ze Rockwellschwindigkeit ~v Slitina Umwertung hliníku Brinell alle das Messsignal HB gängigen zum Härtewert, Härteskalen der angezeigt (HV, und HB, gespeichert HRC, wird. HRB, HS, r Rm) Vickers HV Leichte Bauweise Rockwell HRB und einfache Bedienung 24-85Aufprall-Phase Rüc Mosaz Schnelle Prüfung Brinell in HBzahlreichen Anwendungsbereichen Rockwell HRB Bronz Grosser Speicher Brinell Durchführung HB und die Möglichkeit, der Härteprüfung Daten direkt auf dem Bildschirm Měď zu überprüfen Brinell Einfache HB Bedienungselemente ermöglichen selbst weniger geübten Nutzern eine präzise Messung. Datenübertragung an PC oder Drucker über USB, Ethernet oder RS 232 Benutzerprofile zur schnellen Änderung aller Einstellungen Robuste, versiegelte Folientastatur Integrierte, aufladbare Batterien oder Standard C-Batterien Kundenspezifische Umwertung für Speziallegierungen 1. Laden 2. Aufsetzen 3. Prüfen Sämtlic Betätigungsrohr nach Schlaggerät an der ge- Messung durch Drücken werden vorne schieben. wünschten Position auf des Auslöseknopfs. grosse der Oberfläche des Prüf- Der Härtemesswert wird stücks aufsetzen. sofort angezeigt. Moderne Elektronik mit Energiesparfunktion ermöglicht eine lange Betriebsdauer. Auf dem grossen werden immer die wichtigsten Parameter des EQUOTIP angezeigt. Funktionstasten ermöglichen ei Änderung dieser Parameter. Die kontextsensitive Hilfe ermöglicht durch Knopfdruck Zugriff auf rele Bedienungsanleitung. Das Gerät bietet höchste Reproduzierbarkeit der Messwerte und schliesst subjektive Messfehler du Genormt nach ASTM A956 artige - DIN Bedienung (in Vorbereitung) aus. Interne Selbstdiagnosefunktionen mit Fehlermeldungen sichern zuverlässige EQUOTIP 3, ein Schweizer Qualitäts-Produkt Die Ergebnisse können automatisch im eingebauten Speicher abgelegt oder direkt an einen Drucke Die mitgelieferte PC-Software EQUOLINK ermöglicht eine zusätzliche Analyse der Daten. 73

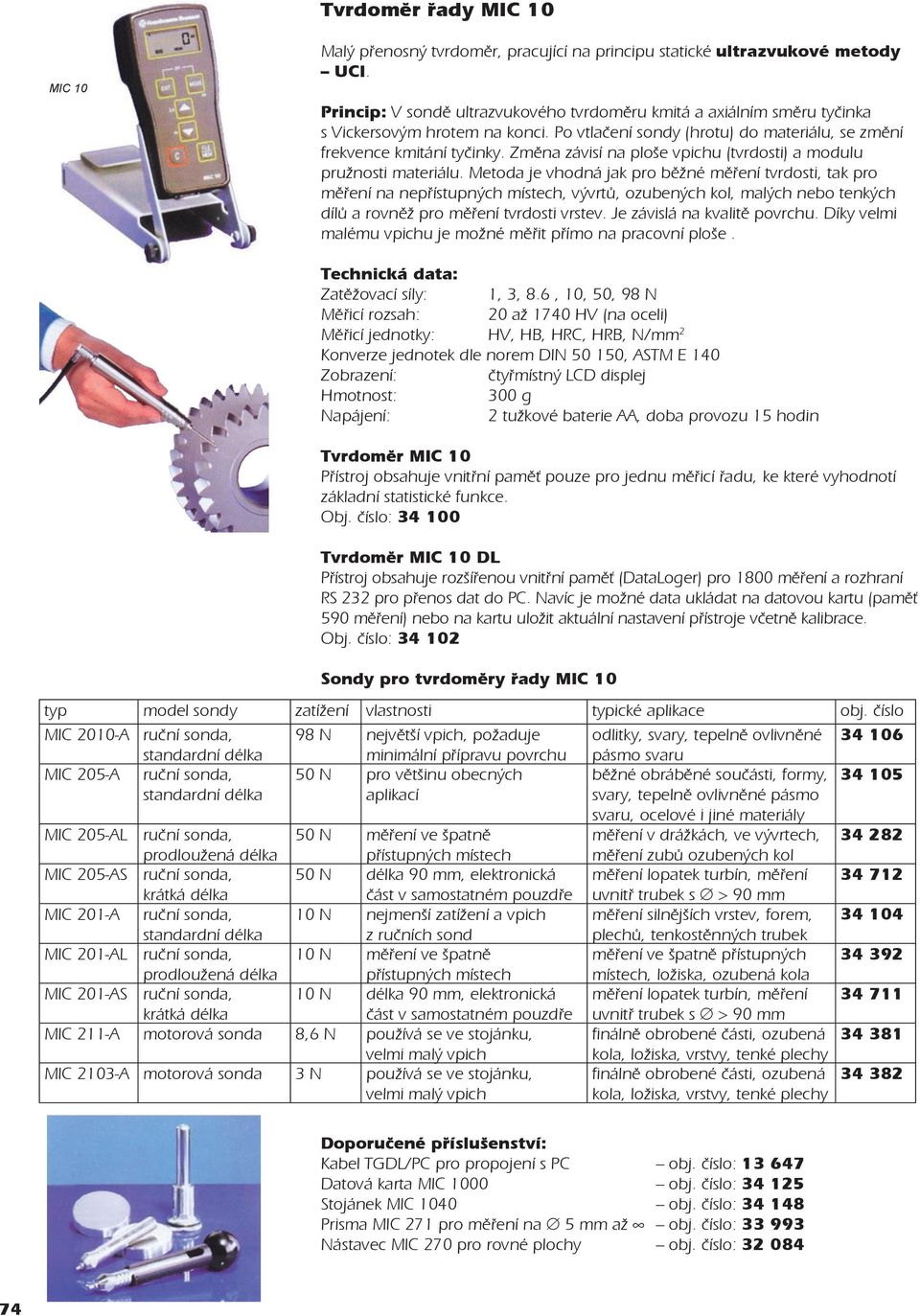

7 Tvrdoměr řady MIC 10 MIC 10 Malý přenosný tvrdoměr, pracující na principu statické ultrazvukové metody UCI. Princip: V sondě ultrazvukového tvrdoměru kmitá a axiálním směru tyčinka s Vickersovým hrotem na konci. Po vtlačení sondy (hrotu) do materiálu, se změní frekvence kmitání tyčinky. Změna závisí na ploše vpichu (tvrdosti) a modulu pružnosti materiálu. Metoda je vhodná jak pro běžné měření tvrdosti, tak pro měření na nepřístupných místech, vývrtů, ozubených kol, malých nebo tenkých dílů a rovněž pro měření tvrdosti vrstev. Je závislá na kvalitě povrchu. Díky velmi malému vpichu je možné měřit přímo na pracovní ploše. Technická data: Zatěžovací síly: 1, 3, 8.6, 10, 50, 98 N Měřicí rozsah: 20 až 1740 HV (na oceli) Měřicí jednotky: HV, HB, HRC, HRB, N/mm 2 Konverze jednotek dle norem DIN , ASTM E 140 Zobrazení: čtyřmístný LCD displej 300 g Napájení: 2 tužkové baterie AA, doba provozu 15 hodin Tvrdoměr MIC 10 Přístroj obsahuje vnitřní paměť pouze pro jednu měřicí řadu, ke které vyhodnotí základní statistické funkce. Obj. číslo: Tvrdoměr MIC 10 DL Přístroj obsahuje rozšířenou vnitřní paměť (DataLoger) pro 1800 měření a rozhraní RS 232 pro přenos dat do PC. Navíc je možné data ukládat na datovou kartu (paměť 590 měření) nebo na kartu uložit aktuální nastavení přístroje včetně kalibrace. Obj. číslo: Sondy pro tvrdoměry řady MIC 10 typ model sondy zatížení vlastnosti typické aplikace obj. číslo MIC 2010-A ruční sonda, 98 N největší vpich, požaduje odlitky, svary, tepelně ovlivněné standardní délka minimální přípravu povrchu pásmo svaru MIC 205-A ruční sonda, 50 N pro většinu obecných běžné obráběné součásti, formy, standardní délka aplikací svary, tepelně ovlivněné pásmo svaru, ocelové i jiné materiály MIC 205-AL ruční sonda, 50 N měření ve špatně měření v drážkách, ve vývrtech, prodloužená délka přístupných místech měření zubů ozubených kol MIC 205-AS ruční sonda, 50 N délka 90 mm, elektronická měření lopatek turbín, měření krátká délka část v samostatném pouzdře uvnitř trubek s > 90 mm MIC 201-A ruční sonda, 10 N nejmenší zatížení a vpich měření silnějších vrstev, forem, standardní délka z ručních sond plechů, tenkostěnných trubek MIC 201-AL ruční sonda, 10 N měření ve špatně měření ve špatně přístupných prodloužená délka přístupných místech místech, ložiska, ozubená kola MIC 201-AS ruční sonda, 10 N délka 90 mm, elektronická měření lopatek turbín, měření krátká délka část v samostatném pouzdře uvnitř trubek s > 90 mm MIC 211-A motorová sonda 8,6 N používá se ve stojánku, finálně obrobené části, ozubená velmi malý vpich MIC 2103-A motorová sonda 3 N používá se ve stojánku, velmi malý vpich kola, ložiska, vrstvy, tenké plechy finálně obrobené části, ozubená kola, ložiska, vrstvy, tenké plechy Doporučené příslušenství: Kabel TGDL/PC pro propojení s PC obj. číslo: Datová karta MIC 1000 obj. číslo: Stojánek MIC 1040 obj. číslo: Prisma MIC 271 pro měření na 5 mm až obj. číslo: Nástavec MIC 270 pro rovné plochy obj. číslo:

8 PØENOSNÉ TVRDOMÌRY SHORE Pro mìøení tvrdosti pryže a umìlých hmot Tvrdoměry Schmidt série HPS - dle norem DIN 53505, ISO 7619, ISO 868, ASTM D s konstantní měřicí silou - snadné použití - vysoká opakovatelnost - se závěsnou ručičkou pro zachování naměřené hodnoty Obj. číslo: HPSA-M HPSO-M HPSB-M HPSC-M HPSDO-M HPSD-M Shore Shore A Shore O Shore B Shore C Shore DO Shore D Vtlačovací tělísko Měřicí rozsah Shore A Shore O Shore B Shore C Shore DO Shore D Použití Měkká guma, PVC, kůže apod. Měkké elastické mat., středně pevný textil Pro tvrdší materiály než Shore A Středně tvrdá guma, plasty Plasty a středně tvrdé až tvrdé gumové mat. Tvrdá guma, plasty apod. Testovací síla cca 12,5N cca 12,5N cca 12,5N cca 50N cca 50N cca 50N Měřicí místo 18mm číselníku 51 mm Rozměry 50x60x110mm Hmotnost cca 300 g Na poptávku: tvrdoměry pro měření tvrdosti textilu Analogové provedení Tvrdoměry Mitutoyo Normy JIS K 7215, JIS K 6253, ISO 868, ISO 7619, ASTM D 2240 Shore A Shore D Rozsah stupnice tvrdosti : Shore A Shore D Rozsah mìøení : Shore A Shore D Dlouhé provedení Kompaktní provedení Obj. èíslo mìøený materiál normální pryž tvrdá pryž normální pryž tvrdá pryž mìkké um. hmoty tvrdé um. hmoty mìkké um. hmoty tvrdé um. hmoty typ zk. dle normy A D A D tvar hrotu komolý kužel kužel komolý kužel kužel polomìr zaob. hrotu - 0,1 ± 0,012mm - 0,1 ± 0,012mm hrotu kom. kužele 0,79mm - 0,79 mm - rozlišení / indikace 1 stupeò tvrdosti / analogová s unášenou ruèièkou pøíložná plocha 18mm 18mm hmotnost cca 300g cca 290g Digitální provedení s výstupem dat, funkce ON/OFF, DATA, HOLD Dlouhé provedení Kompaktní provedení Obj. èíslo mìøený materiál normální pryž tvrdá pryž normální pryž tvrdá pryž mìkké um. hmoty tvrdé um. hmoty mìkké um. hmoty tvrdé um. hmoty typ zk. dle normy A D A D tvar hrotu komolý kužel kužel komolý kužel kužel rozlišení / indikace 0,5 stupnì tvrdosti / digitální s funkcí HOLD (zastavení) a výstupem dat DIGIMATIC pøíložná plocha 18mm 18mm hmotnost cca 300g cca 290g 75
