1 Doporučení pro pokládku řešení pro schody nora Vhodnými podklady jsou schody ze dřeva, kamene, mazaniny (natřené základní barvou), kovu a jiné pevné podklady. Podloží musí odpovídat požadavkům místních norem pro připravenost na instalaci. Přední hrana nástupnice musí být rovná a odpovídat tvaru profilu. Zaoblené nebo zvlněné hrany brání celoplošnému položení tvarovaného schodu na hranu nejvíce namáhaného místa. V důsledku pružení hran na těchto místech může dojít k poškození lepení a tvarovaných schodů. Vylomené hrany nebo hrany, které nemají pravé úhly, musíte vyrovnat opravnými úhly a vytmelit pomocí nora SF 1001*. Prašné a/ nebo pórovité podklady natřete základní nátěrovou barvou* nora PRP 101. Nerovnosti nebo příliš drsný podklad stěny a podlahy vytmelte a vyhlaďte. Teplota podlahy musí být během pokládky min. 15 C. Tvarované schody a profily norament musí mít při pokládce teplotu podlahy, a proto se musí v zimě několik dní skladovat při teplotě pokládání. Při pokládání schodů namontujte obecně nejprve schodišťové úhelníky a tyčové profily pro podesty (soklové lišty, uzavírací profil) (obrázek 1). Poté proveďte pokládku tvarovaných schodů, resp. osazení stupňů za pomoci noraplan nebo norament (obrázek 2). Obrázek 1 Obrázek 2 Potřebné nástroje pro pokládku tvarovaných schodů Respektujte prosím také naše Všeobecné pokyny pro pokládku podlahových krytin, tvarovaných schodů a příslušenství nora. * nebo srovnatelný produkt jiných výrobců; vhodnost, zpracování a spotřebu vybraného produktu najdete v doporučení pro montáž, resp. v technickém listu. 1

2 A. Schodišťové úhelníky, hrany schodů, soklové lišty, uzavírací profil Jako obložení schodnice pro pravoúhlé nástupnice nabízíme tvarované úhelníky pro stranu u stěny a u zábradlí a také tyčové profily (soklové lišty a uzavírací profily) pro podesty. Schodišťové úhelníky Pro stranu u stěny TW 7006 U Vnější úhel Schodišťové úhelníky Pro stranu u zábradlí TG 7004 U Vnější úhel TW 7005 U Vnitřní úhel TG 7003 U Vnitřní úhel Stejný průřez s soklovou lištou S 1008 U Stejný průřez s uzavíracím profilem A 5013 U Profily nora se vyrábí z kaučuku. Aby se docílilo dobrého slepení, musí se zadní strana profilu pečlivě otřít vlhkým hadrem, zadní strana musí být beze zbytků. 2

3 1. Nejprve přistřihněte schodišťové úhelníky nůžkami na profilové lišty. K tomu položte úhelníky na sebe a přizpůsobte je nástupnici a najednou je ze zadní strany prostřihněte. 2. U schodišťových úhelníků pro stranu u zábradlí dodatečně zešikměte gumový přehyb. 3. Poté slepte úhelníky vteřinovým lepidlem tak, aby se neodlepily. 4. Všechny profily schodů (s výjimkou hrany schodu T 5044*) slepujte kontaktním lepidlem. Lepidlo nanášejte štětcem v dostatečném množství na podklad a na zadní stranu profilu. (Zbroušení zadní strany profilu není nutné.) Pro slepení musí být kontaktní lepidlo na obou lepených plochách suché. * Hranu schodu T 5044 můžete lepit také pomocí nora stepfix 240, protože byla lepená plocha na stupnici prodloužena na 7 cm. 3

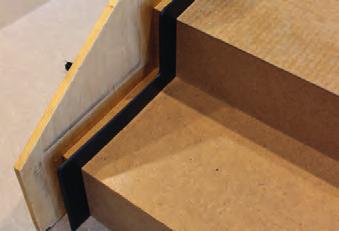

4 5. Nyní slepené úhelníky přilepte v jednom kuse na stěnu. Okamžitě po přiložení profil pečlivě přitiskněte a poklepejte světlým gumovým kladivem. 6. Na straně u zábradlí položte oddělovací papír na kontaktní lepidlo a úhelníky zdola nahoru pevně přilepte. 7. Oddělovací papír po kusech odstraňte a tyto oblasti vždy znovu poklepejte světlým gumovým kladivem. 8. Poté přilepte na stěnu tyčové profily se stejným průřezem (soklové lišty a uzavírací profil) jako pokračování na straně u stěny a u zábradlí podesty. 4

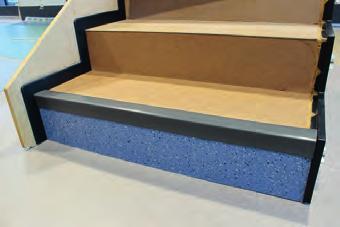

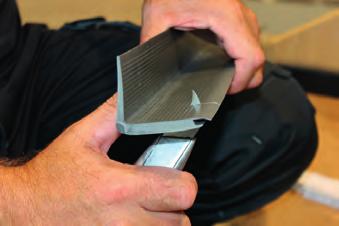

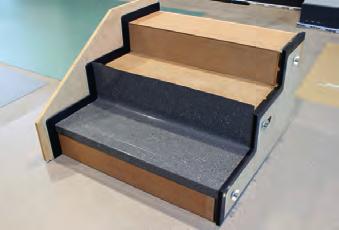

5 9. Při pokládce schodů s noraplan nebo norament začněte na nejspodnější podstupnici. Podstupnici patřičně přistřihněte (viz část B norament tvarovací schody ) a přilepte s nora stepfix Poté hranu schodu patřičně přistřihněte nůžkami na profilové lišty nebo odlamovacím nožem. 11. Hranu schodů slepte kontaktním lepidlem. 12. Poté přiřízněte stupnici a slepte ji s nora stepfix 240. Pokládku na kompletní schody proveďte odpovídajícím způsobem zdola nahoru. 5

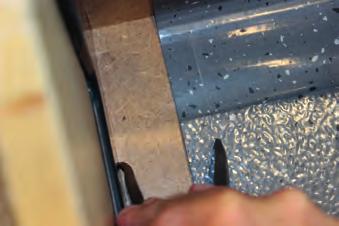

6 B. Pokládka tvarovaných schodů norament pro schody s rovnými stupni a rohovými hranami Tvarované schody norament jsou hrany schodů, nášlapné plochy a podstupnice v jednom kuse. Lze je použít pouze ve vnitřních prostorách. Pro lepení doporučujeme nora stepfix 240*, oboustranně lepicí montážní pásku z předsušeného filmu kontaktního lepidla (další informace najdete v technickém listu). Svislá část stykových hran (výstupek) se vyrábí v úhlu cca 80. Stupně s větším podříznutím se proto nemohou osadit. Pro tvarované schody 2 m doporučujeme manipulaci ve dvou osobách. Důležité: Svislá část stykových hran (výstupek) se nelepí. 1. Pokládka tvarovaných schodů norament začíná na nejspodnějším stupni. K tomu se vyměří výška podstupnice a patřičně se odřízne část pro podstupnici prvního tvarovaného schodu. (Hrana tohoto tvarovaného schodu se použije později pro nejvyšší stupeň.) Přiříznutí šířky této části podstupnice se provádí dle následujícího popisu pro tvarovaný schod. 2. Tvarovaný schod přiložte v malé vzdálenosti buď ke straně k zábradlí nebo ke stěně. Pomocí kružítka proveďte podél hrany zvolené zarážky přenos (paralelní posunutí). 3. Podél této značky provedené kružítkem odřízněte tvarovaný schod a ve druhém kroku ho opatřete podříznutím. * nebo srovnatelný produkt jiných výrobců; vhodnost, zpracování a spotřebu vybraného produktu najdete v doporučení pro montáž, resp. v technickém listu. 6

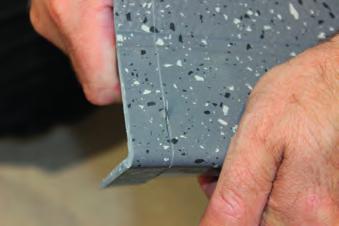

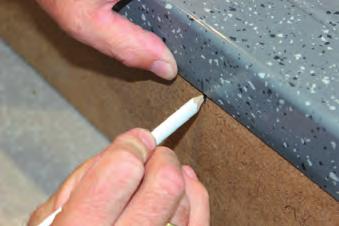

7 4. Tvarovaný schod přiložte na řezanou stranu (kontrola přesnosti lícování) a umístěte označení na spodní stranu hrany nástupnice a na díl podstupnice. 5. Tvarovaný schod posuňte a přirazte na protilehlé straně. Kružítkem změřte rozdíl obou značek a kružítko zafixujte v rozměru o cca 2 mm menším než je vlastní rozměr. Pomocí kružítka přeneste boční zarážku na tvarovaný schod. 6. Podél této značky odřízněte tvarovaný schod a ve druhém kroku opatřete hranu podříznutím. 7. Tvarovaný schod zkontrolujte v suchém stavu na přesnost lícování. Poté odpovídajícím způsobem přiřízněte všechny tvarované schody. 7

8 8. U tvarovaných schodů s bezpečnostními pruhy se musí tyto pruhy po přiříznutí tvarovaných schodů na koncích dodatečně přilepit vteřinovým lepidlem. 9. Všechny nástupnice schodišťového ramena polepte zdola nahoru počínaje nejspodnější podstupnicí pomocí nora stepfix Suchou lepicí pásku naneste celou plochou a rozetřete. Páska se smí překrývat, protože malé záhyby a překrytí nejsou později díky tvarovaným schodům vidět. Nesmíte ovšem nechat volné žádné meziprostory. Tip: Pro snadné přiříznutí pásků nora stepfix 240 navlhčete nůž a ruce vodou. 11. Na nejhořejším stupni odřízněte pásku nora stepfix 240 tak, aby lícovala s hranou stupně. 8

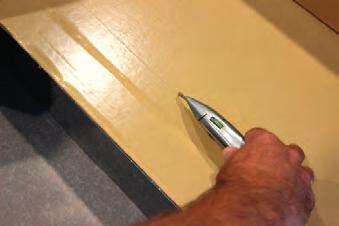

9 12. Odstraňte ochranný papír na nejspodnější podstupnici, přiříznutý díl podstupnice prvního tvarovaného schodu nasaďte, rozetřete, poklepejte světlým gumovým kladivem a odřízněte tak, aby lícoval s hranou stupně. 13. Pro pokládku tvarovaného schodu nejprve odtáhněte od hrany schodu cca 10 cm ochranného papíru nora stepfix Tip: K zajištění toho, aby nenalepený výstupek hrany schodu těsně přiléhal k podstupnici, tento postavte na krátkou dobu podle obrázku na hranu schodu. 15. Tvarovaný schod přizpůsobte, hranu schodu rozetřete a poklepejte ji světlým gumovým kladivem. 9

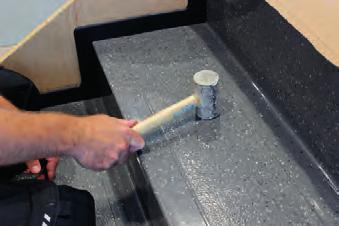

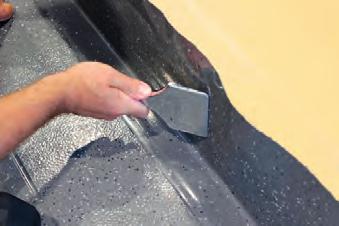

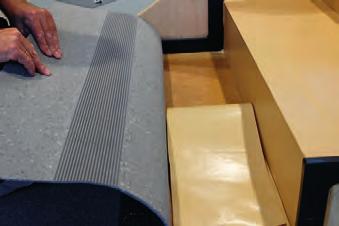

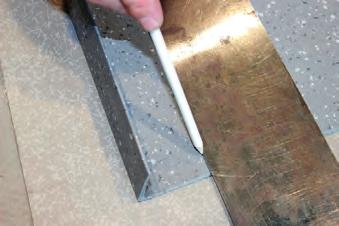

10 16. Potom vytáhněte zbývající ochranný papír pod nástupnicí tvarovaného schodu a díl stupnice pevně rozetřete. Poté ochranný papír na podstupnici odstraňte, díl podstupnice přizpůsobte a rozetřete. 17. Dodatečně poklepejte světlým gumovým kladivem a ten díl tvarovaného schodu, který vyčnívá přes podstupnici, odřízněte odlamovacím nožem tak, aby lícoval. 18. Pro nejhořejší hranu stupně se použije hrana prvního tvarovaného schodu, jejíž díl podstupnice byl položen na nejspodnějším stupni. Tím se předejde výškovému předsazení a barevným rozdílům. K tomu nejprve umístěte značku na zadní stranu tvarovacího schodu ve středu prohloubení mezi hranou schodu a dílem stupnice. 19. Vyměřte vzdálenost této čáry k hraně schodu a přeneste ji na stupeň podesty. 10

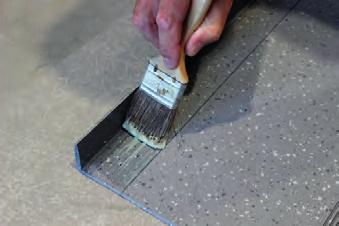

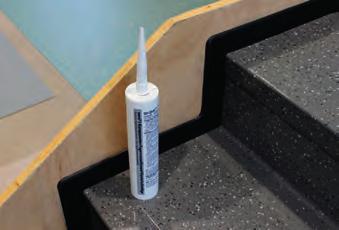

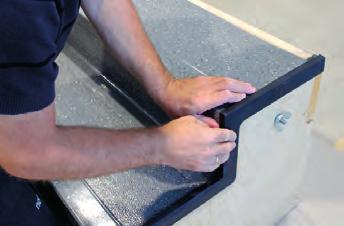

11 20. Na tuto oblast a na spodní stranu hrany schodu naneste kontaktní lepidlo a nechejte ho uschnout. 21. Hranu schodu nasaďte společně s dílem stupnice na nejhořejší stupeň. Tím je zaručeno, že bude hrana schodu přilepena rovně a že bude řez k odstranění dílu stupnice také rovný. 22. Dlaždice norament podesty položte tak, aby lícovaly s hranou schodu. 23. Spojovací spáry tvarovaných schodů ke schodišťovým úhelníkům je možné vyspárovat spárovací hmotou nora 1-K. Spárovací hmotu nora 1-K je možné použít také v případě eventuální spáry mezi nejhořejší hranou schodu a krytinou podesty, viz doporučení ke zpracování Vyspárování. 11

12 Upozornění Jestliže se pokládají tvarované schody vedle sebe, potom se dva schody slepí vteřinovým lepidlem. nora stepfix 240 je kontrolována a schválena pouze pro naše tvarované schody norament z kaučuku. Nepřebíráme záruku za lepení jiných materiálů. Používejte pouze na schody, ne na plochy. Při pozdější obnově tvarovaného schodu norament položeného za pomoci nora stepfix 240 mohou zůstat na podlaze zbytky lepidla. Proto je páska nora stepfix 240 nevhodná na stávající užitné podlahy, které se mají opět použít v původním stavu. Obecně je nutné přesně dodržovat upozornění a směrnice výrobců lepidel pro zpracování. V případě pochybností musí výrobce lepidla potvrdit vhodnost lepidla k lepení tvarovaného schodu na určité podlaze. Kontakt: Tel.: +49 (0) Odkaz na video: info@nora.com 02/2019
