150x200 MAN-R. Řezné parametry. Výkonnostní parametry. Pracovní cyklus. Rozměry. D [mm] D [mm] axb [mm] 170x x120

Transkript

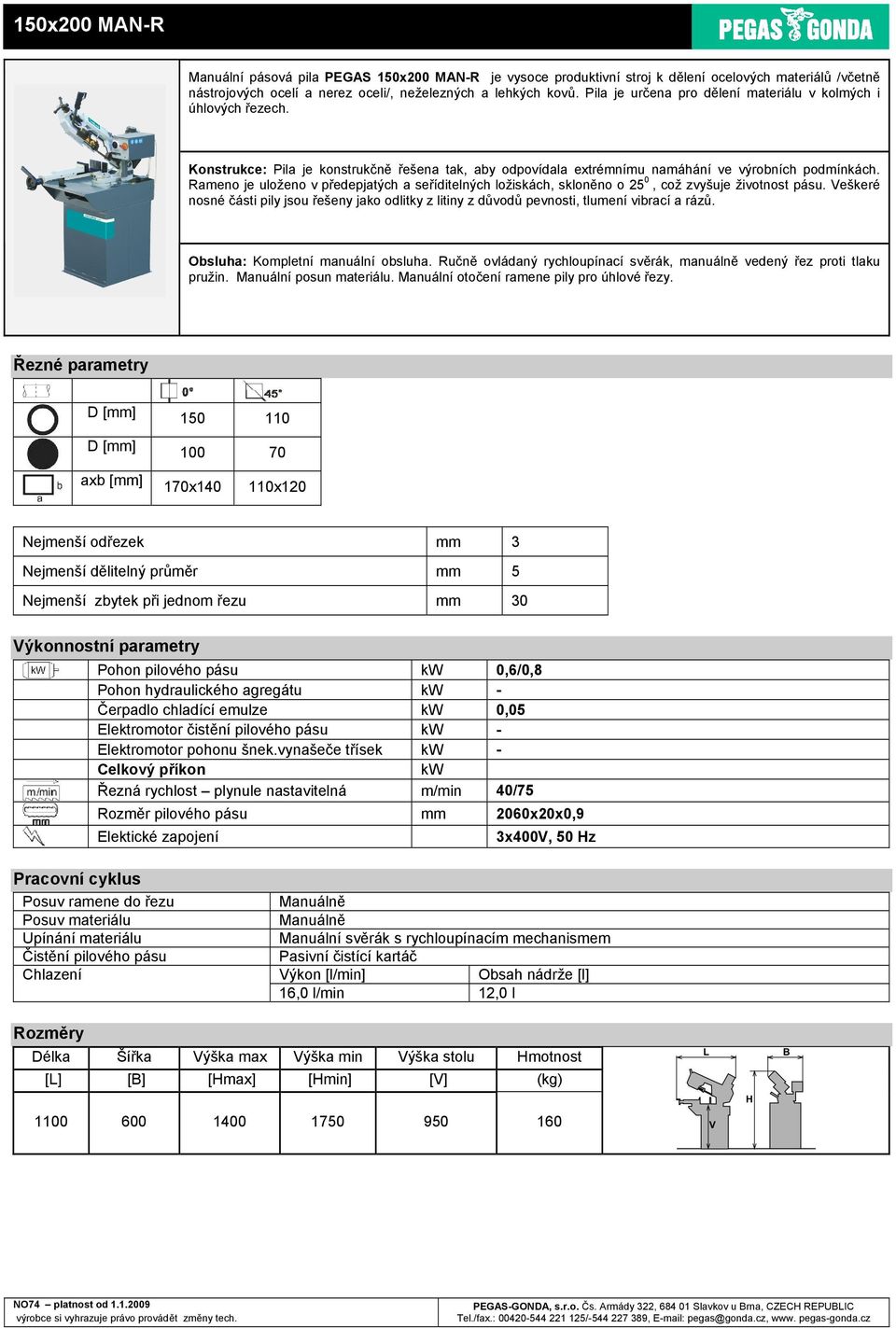

1 150x200 MAN-R Manuální pásová pila PEGAS 150x200 MAN-R je vysoce produktivní stroj k dělení ocelových materiálů /včetně nástrojových ocelí a nerez oceli/, neželezných a lehkých kovů. Pila je určena pro dělení materiálu v kolmých i úhlových řezech. Konstrukce: Pila je konstrukčně řešena tak, aby odpovídala extrémnímu namáhání ve výrobních podmínkách. Rameno je uloženo v předepjatých a seříditelných ložiskách, skloněno o 25 0, což zvyšuje životnost pásu. Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů. bsluha: Kompletní manuální obsluha. Ručně ovládaný rychloupínací svěrák, manuálně vedený řez proti tlaku pružin. Manuální posun materiálu. Manuální otočení ramene pily pro úhlové řezy x x120 Nejmenší odřezek mm 3 Nejmenší dělitelný průměr mm 5 Nejmenší zbytek při jednom řezu mm 30 Výkonnostní parametry Pohon pilového pásu kw 0,6/0,8 Pohon hydraulického agregátu kw - Čerpadlo chladící emulze kw 0,05 Elektromotor čistění pilového pásu kw - Elektromotor pohonu šnek.vynašeče třísek kw - Celkový příkon kw Řezná rychlost plynule nastavitelná m/min 40/75 Rozměr pilového pásu mm 2060x20x0,9 3x400V, 50 Hz Pracovní cyklus Posuv ramene do řezu Posuv materiálu Upínání materiálu Čistění pilového pásu Chlazení Manuálně Manuálně Manuální svěrák s rychloupínacím mechanismem Pasivní čistící kartáč Výkon [l/min] bsah nádrže [l] 16,0 l/min 12,0 l Délka Šířka Výška max Výška min Výška stolu Hmotnost [L] [B] [Hmax] [Hmin] [V] (kg) N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

2 150x200 MAN-R volitelné příslušenství 235-RP Ruční horní upínání. Pomocí šroubu utáhne polotovar ve vertikálním směru. MINI LUBE Bezodpadní mazací systém, nahrazuje chlazení emulzi, vhodný pro řezání profilů a neželezných kovů, nutný přívod stlačeného vzduchu 6 bar 150-BANDM42 Pilový pás 2060x20x0,9 M42-PRFI VD 1000/200 Dráha lehká, délka 1000 mm, šířka 200 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 2000/200 Dráha lehká, délka 2000 mm, šířka 200 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 3000/200 Dráha lehká, délka 3000 mm, šířka 200 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 1000/200 Dráha lehká s odměřováním, délka 1000 mm, šířka 200 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 2000/200 Dráha lehká s odměřováním, délka 2000 mm, šířka 200 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 3000/200 Dráha lehká s odměřováním, délka 3000 mm, šířka 200 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola V200 Podpěrný váleček V280 Podpěrný váleček, nastavitelná výška, šířka 280, nosnost 100kg R290 Podpěrný váleček, šířka 290 mm, nosnost 200 kg 150-QPARTS Sada rychle se opotřebitelných dílů: - 4 ks Vidiová deska ks Ložisko 608 2RS - SKF = příslušenství, P= příslušenství montované přímo ve výrobě, ST= standardní vybavení N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

3 220x250 MAN-R Manuální pásová pila PEGAS 220x250 MAN-R je vysoce produktivní stroj k dělení ocelových materiálů /včetně nástrojových ocelí a nerez oceli/, neželezných a lehkých kovů. Pila je určena pro dělení materiálu v kolmých i úhlových řezech, úhlové řezy plynule nastavitelné od 0 do +60 stupňů vpravo. Konstrukce: Pila je konstrukčně řešena tak, aby odpovídala extrémnímu namáhání ve výrobních podmínkách. Rameno je uloženo v předepjatých a seříditelných ložiskách, skloněno o 25 0, což zvyšuje životnost pásu. Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů. bsluha: Kompletní manuální obsluha. Ručně ovládaný rychloupínací svěrák, manuálně vedený řez proti tlaku pružin. Manuální posun materiálu. Manuální otočení ramene pily pro úhlové řezy x x90 90x90 Nejmenší odřezek mm 3 mm Nejmenší dělitelný průměr mm 5 mm Nejmenší zbytek při jednom řezu mm 30 mm Výkonnostní parametry Pohon pilového pásu kw 1,1/0,75 Pohon hydraulického agregátu kw - Čerpadlo chladící emulze kw 0,05 Elektromotor čistění pilového pásu kw - Elektromotor pohonu šnek.vynašeče třísek kw - Celkový příkon kw Řezná rychlost plynule nastavitelná m/min 30/65 Rozměr pilového pásu mm 2450x27x0,9 3x400V, 50 Hz Pracovní pohyby Posuv ramene do řezu Posuv materiálu Upínání materiálu Čistění pilového pásu Chlazení Manuálně Manuálně Manuální svěrák s rychloupínacím mechanismem Pasivní čistící kartáč Výkon [l/min] bsah nádrže [l] 16,0 l/min 12,0 l Délka Šířka Výška max Výška min Výška stolu Hmotnost [L] [B] [Hmax] [Hmin] [V] (kg) N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

4 220x250 MAN-R volitelné příslušenství 235-RP Ruční horní upínání. Pomocí šroubu utáhne polotovar ve vertikálním směru. MINI LUBE Bezodpadní mazací systém, nahrazuje chlazení emulzi, vhodný pro řezání profilů a neželezných kovů, nutný přívod stlačeného vzduchu 6 bar 220-BANDM42 Pilový pás 2450x27x0,9 M42-PRFI 220-BANDM51 Pilový pás 2450x27x0,9 M52-SUPER VD 1000/280 Dráha lehká, délka 1000 mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 2000/280 Dráha lehká, délka 2000 mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 3000/280 Dráha lehká, délka 3000 mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 1000/280 Dráha lehká s odměřováním, délka 1000 mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 2000/280 Dráha lehká s odměřováním, délka mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 3000/280 Dráha lehká s odměřováním, délka 3000 mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola V280 Podpěrný váleček, nastavitelná výška, šířka 280, nosnost 100kg VDN 280 Stavitelná noha k válečkové dráze VD 280 ( pro zvýšení únosnosti dráhy) RD 1000/290 Dráha těžká délka 1000 mm, šířka 290mm, nosnost 200kg/m, v ceně stavitelná noha a konzola RD 2000/290 Dráha těžká, délka 2000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha a konzola RB 200 Boční opěrný váleček, 200 mm, montovaný k vaně dráhy RD RBS 200/290 Boční stavitelný váleček pro upnutí svazku, výška 200 mm. Pracuje poze s RB RHS 290 Horizontálně stavitelný váleček, šířka 290 mm. Pracuje pouze s RB+RBS. Z1000 Z 2000 Mechanické odměřování s metrem Z 1000 mm. L=1200. Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Mechanické odměřování s metrem Z 2000 mm. L= Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Z-L 1000 Pravítko pro prodloužení odměřovacího zařízení Z o 1000mm Z-L 2000 Pravítko pro prodloužení odměřovacího zařízení Z o 2000mm Z 0000 Přídavný pohyblivý doraz pro Z RDN Noha navíc pro RD R290 Podpěrný váleček, šířka 290 mm, nosnost 200 kg 220-QPARTS Sada rychle se opotřebitelných dílů: - 4 ks Vidiová deska ks Ložisko 608 2RS - SKF = příslušenství, P= příslušenství montované přímo ve výrobě, ST= standardní vybavení N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

5 220x250 GH-R Gravitační pásová pila pro kusovou výrobu. Konstrukce: provedení ramene, svěráku i točny z litiny. Svěrák uložen v seřiditelné rybinové drážce, vybaven rychloupínáním. Umožňuje dělení materiálu pod úhly s vytočením ramene vpravo. Změna úhlu pomocí rychloupínací páky. Automatická regulace napětí pilového pásu. Rameno skloněno o 25, což zvyšuje životnost pásu. Rameno uloženo v předepnutých a seřiditelných ložiskách. Pohon prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím, 2 řezné rychlosti. Tepelná ochrana motoru. Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu. Základní výbava stroje: pilový pás, sada nářadí, návod k obsluze. bsluha: Pracovní pohyb ramene zajištěn vlastní hmotnosti ramene, rychlost regulována hydraulickým válcem. Škrtící ventil pro regulaci rychlosti posuvu. Do řezu se pila pohybuje vlastní váhou. Po doříznutí se v dolní poloze automaticky vypne. Zdvihnutí ramene provádí obsluha. Svěrák ovládán ručně x x90 90x90 Nejmenší odřezek mm 3 Nejmenší dělitelný průměr mm 5 Nejmenší zbytek při jednom řezu mm 30 Výkonnostní parametry Pohon pilového pásu kw 0,75/1,1 Pohon hydraulického agregátu kw - Čerpadlo chladící emulze kw 0,05 Elektromotor čistění pilového pásu kw - Elektromotor pohonu šnek.vynašeče třísek kw - Celkový příkon kw - Řezná rychlost plynule nastavitelná m/min 30/65 Rozměr pilového pásu mm 2450x27x0,9 3x400V, 50 Hz Pracovní pohyby Posuv ramene do řezu Posuv materiálu Upínání materiálu Čistění pilového pásu Chlazení Vlastní hmotností, rychlost regulována přepouštěcím ventilem a hydraulickým válcem Manuálně Manuální svěrák s rychloupínacím mechanismem Pasivní čistící kartáč Výkon [l/min] bsah nádrže [l] 16,0 l/min 12,0 l Délka Šířka Výška max Výška min Výška stolu Hmotnost [L] [B] [Hmax] [Hmin] [V] (kg) N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

6 220x250 GH-R volitelné příslušenství 235-RP Ruční horní upínání. Pomocí šroubu utáhne polotovar ve vertikálním směru. MINI LUBE Bezodpadní mazací systém, nahrazuje chlazení emulzi, vhodný pro řezání profilů a neželezných kovů, nutný přívod stlačeného vzduchu 6 bar 220-BANDM42 Pilový pás 2450x27x0,9 M42-PRFI 220-BANDM51 Pilový pás 2450x27x0,9 M52-SUPER VD 1000/280 Dráha lehká, délka 1000 mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 2000/280 Dráha lehká, délka 2000 mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 3000/280 Dráha lehká, délka 3000 mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 1000/280 Dráha lehká s odměřováním, délka 1000 mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 2000/280 Dráha lehká s odměřováním, délka mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola VD 3000/280 Dráha lehká s odměřováním, délka 3000 mm, šířka 280 mm, nosnost 100 kg/m, v ceně stavitelná noha a konzola V280 Podpěrný váleček, nastavitelná výška, šířka 280, nosnost 100kg VDN 280 Stavitelná noha k válečkové dráze VD 280 ( pro zvýšení únosnosti dráhy) RD 1000/290 Dráha těžká délka 1000 mm, šířka 290mm, nosnost 200kg/m, v ceně stavitelná noha a konzola RD 2000/290 Dráha těžká, délka 2000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha a konzola RB 200 Boční opěrný váleček, 200 mm, montovaný k vaně dráhy RD RBS 200/290 Boční stavitelný váleček pro upnutí svazku, výška 200 mm. Pracuje poze s RB RHS 290 Horizontálně stavitelný váleček, šířka 290 mm. Pracuje pouze s RB+RBS. Z1000 Z 2000 Mechanické odměřování s metrem Z 1000 mm. L=1200. Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Mechanické odměřování s metrem Z 2000 mm. L= Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Z-L 1000 Pravítko pro prodloužení odměřovacího zařízení Z o 1000mm Z-L 2000 Pravítko pro prodloužení odměřovacího zařízení Z o 2000mm Z 0000 Přídavný pohyblivý doraz pro Z RDN Noha navíc pro RD R290 Podpěrný váleček, šířka 290 mm, nosnost 200 kg 220-QPARTS Sada rychle se opotřebitelných dílů: - 4 ks Vidiová deska ks Ložisko 608 2RS - SKF = příslušenství, P= příslušenství montované přímo ve výrobě, ST= standardní vybavení N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

7 240x280 SHI-R/ SHI-R-F Poloautomatická pásová pila s kompletním hydraulickým ovládáním. Nalézá uplatnění v kusové a maloseriové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály jakostí materiálů včetně nerez a nástrojových ocelí a to jak profilů tak plných polotovarů. Pila je určena pro dělení materiálu v kolmých i úhlových řezech, úhlové řezy plynule nastavitelné od 0 do +60 stupňů vpravo. Pila je konstrukčně řešena tak, aby odpovídala extrémnímu namáhání ve výrobních podmínkách. Konstrukce: provedení částí ramene, svěráku i točny z litiny. Svěrák uložen v seřiditelné rybinové drážce, vybaven rychloupínáním. Umožňuje dělení materiálu pod úhly s vytočením ramene vpravo.změna úhlu pomocí rychloupínací páky. Vedení pásu ve vidiových deskách. Automatická regulace napětí pilového pásu. Rameno skloněno o 25, což zvyšuje životnost pásu. Rameno uloženo v předepnutých a seřiditelných ložiskách. Čistící kartáč pro dokonalé očištění a funkci pilového pásu. Pohon prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím, 2 řezné rychlosti. Tepelná ochrana motoru. Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu. Základní výbava stroje: pilový pás, sada nářadí, návod k obsluze. vládání: Po odstartování stroj upne svěráky, provede řez zvolenou rychlostí, v dolní poloze sepne mikrospínač a pila se zvedne se do zvolené horní polohy a otevře svěráky. bsluha pouze posouvá materiál X X 280x x x x x x x x120 Nejmenší odřezek mm 3 Nejmenší dělitelný průměr mm 5 Nejmenší zbytek při jednom řezu mm 30 Výkonnostní parametry 240x280 SHI-R 240x280 SHI-R-F Pohon pilového pásu kw 1,4/2,0 2,2 Pohon hydraulického agregátu kw 0,44 0,44 Čerpadlo chladící emulze kw 0,05 0,05 Celkový příkon kw 2,62 3,0 Řezná rychlost plynule nastavitelná m/min 35/ Rozměr pilového pásu mm 2980x27x0,9 3x400V, 50 Hz Pracovní pohyby Posuv ramene do řezu Posuv materiálu Upínání materiálu Čistění pilového pásu Chlazení Hydraulicky Manuálně Hydraulicky Pasivní kartáč Výkon [l/min] bsah nádrže [l] 16,0 12 Délka Šířka Výška max Výška min Výška stolu Hmotnost [L] [B] [Hmax] [Hmin] [V] (kg) N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

8 240x280 SHI-R/ SHI-R-F volitelné příslušenství 240-MAL Motor s převodovkou pro dělení Al, ( m / min ) 240-HP Hydraulické horní upínání. Pomocí hydraulického válce spojeného s válcem svěráku utáhne polotovar ve vertikálním směru. Pouze pro modely SHI a SHI/F 240-RTS Regulace tlaku svěráku BX-PCS Bedna na odřezané kusy s odkapem emulze do vodotěsné nádoby BX-TRI Bedna na třísky s odkapem emulze do vodotěsné nádoby BX-TAH Přípravek pro manipulaci s BX-PCS a BX-TRI LIGHT L1 Halogenová svítilna pro osvětlení pracovního prostoru P MINI LUBE Bezodpadní mazací systém, nahrazuje chlazení emulzi, vhodný pro řezání profilů a neželezných kovů, nutný přívod stlačeného vzduchu 6 bar 240-BANDM42 Pilový pás 2980x27x0,9 M42-PRFI 240-BANDM51 Pilový pás 2980x27x0,9 M51-SUPER PAL1 Balení na paletě 1,2mx2m BAL1 bal - dřevěná bedna 1,2mx2m RD 1000/290 Dráha těžká délka 1000 mm, šířka 290mm, nosnost 200kg/m, v ceně stavitelná noha RD 2000/290 Dráha těžká, délka 2000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha RB 200 Boční opěrný váleček, 200 mm, montovaný k vaně dráhy RD RBS 200/290 Boční stavitelný váleček pro upnutí svazku, výška 200 mm. Pracuje poze s RB RHS 290 Horizontálně stavitelný váleček, šířka 290 mm. Pracuje pouze s RB+RBS. 240 R-RDZ Připojovací díl válečkové dráhy RD- výstupní, délka 1000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha 290 PR-RD Konzola pro připojení dráhy RD přímo k pile Z1000 Z 2000 Mechanické odměřování s metrem Z 1000 mm. L=1200. Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Mechanické odměřování s metrem Z 2000 mm. L= Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Z-L 1000 Pravítko pro prodloužení odměřovacího zařízení Z o 1000 mm Z-L 2000 Pravítko pro prodloužení odměřovacího zařízení Z o 2000 mm Z 0000 Přídavný pohyblivý doraz pro Z ZM dměřovací doraz montovaný přímo k pile, déky 1m ST RDN Noha navíc pro RD R290 Podpěrný váleček, šířka 290 mm, nosnost 200 kg 240-QPARTS Sada rychle se opotřebitelných dílů: - 6ks Vidiová deska boční LNKW ,HF10-6ks Šroub k vid. desce US14-4ks Ložisko RS - 10 ks Kartáč čistící 240-CK = příslušenství, P= příslušenství montované přímo ve výrobě, ST= standardní vybavení P N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

9 290x320 SHI-LR/ SHI-LR-F Extrémně robustní pásová pila s otočným stolem pro úhlové řezy vpravo i vlevo. Nalézá uplatnění v kusové a malosériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály jakostí materiálů včetně nerez a nástrojových ocelí a to jak profilů tak plných polotovarů. Konstrukce: provedení ramene, svěráku i točny z litiny. točný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí. Díky svému exkluzivnímu řešení dává možnost upnutí polotovaru až 320 mm širokého při kolmých řezech. Svěrák uložen v seřiditelné rybinové drážce, vybaven rychloupínáním materiálu a rychloupínáním pro stranové posunutí svěráku. Změna úhlu pomocí rychloupínací páky. Vedení pásu ve vidiových deskách. Automatická regulace napětí pilového pásu. Rameno skloněno o 25, což zvyšuje životnost pásu. Rameno uloženo v předepjatých a seřiditelných ložiskách. Pohon prostřednictvím šnekové převodovky. Třífázový motor s dvojitým vinutím, 2 řezné rychlosti, tepelná ochrana motoru. Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu. Základní výbava stroje: pilový pás, sada nářadí, návod k obsluze. vládání: Po odstartování se upne svěrák, provede se řez zvolenou rychlostí, v dolní poloze sepne mikrospínač a rameno se zvedne do zvolené horní polohy a otevře se svěrák. bsluha pouze posouvá materiál X x 320x x x x x x x x x x160 Nejmenší odřezek mm 3 Nejmenší dělitelný průměr mm 5 Nejmenší zbytek při jednom řezu mm 30 Výkonnostní parametry 290x320 SHI-LR 290x320 SHI-LR-F Pohon pilového pásu kw 1,4/2,2 2,2 Pohon hydraulického agregátu kw 0,44 0,44 Čerpadlo chladící emulze kw 0,05 0,05 Elektromotor čistění pilového pásu kw X X Elektromotor pohonu šnek.vynašeče třísek kw X X Celkový příkon kw Řezná rychlost plynule nastavitelná m/min 35/ Rozměr pilového pásu mm 3100x27x0,9 3x400V, 50 Hz Pracovní pohyby Posuv ramene do řezu Posuv materiálu Upínání materiálu Čistění pilového pásu Chlazení Hydraulicky Manuálně Hydraulicky Pasivní kartáč Výkon [l/min] bsah nádrže [l] 16,0 12 Délka Šířka Výška max Výška min Výška stolu Hmotnost [L] [B] [Hmax] [Hmin] [V] (kg) N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

10 290x320 SHI-LR/ SHI-LR-F volitelné příslušenství 290-MAL Motor s převodovkou pro dělení Al, ( m / min ) 290 SRZ Svěrák za řezem P 290-HP Hydraulické horní upínání. Pomocí hydraulického válce spojeného s válcem svěráku utáhne polotovar ve vertikálním směru. Pouze pro modely SHI-LR a SHI-LR-F 290-RTS Regulace tlaku svěráku BX-PCS Bedna na odřezané kusy s odkapem emulze do vodotěsné nádoby BX-TRI Bedna na třísky s odkapem emulze do vodotěsné nádoby BX-TAH Přípravek pro manipulaci s BX-PCS a BX-TRI LIGHT L1 Halogenová svítilna pro osvětlení pracovního prostoru P MINI LUBE Bezodpadní mazací systém, nahrazuje chlazení emulzi, - pro řezání profilů a neželezných kovů, nutný přívod stlačeného vzduchu 6 bar 290-BANDM42 Pilový pás 3100x27x0,9 M42-PRFI 290-BANDM51 Pilový pás 3100x27x0,9 M51-SUPER PAL1 Balení na paletě 1,2mx2m BAL1 bal - dřevěná bedna 1,2mx2m 290-LR-RDP Připojovací díl válečkové dráhy RD- vstupní zajištující úhlové řezy, délka 1000 mm, šířka 390 mm, nosnost 200 kg/m, v ceně stavitelná noha 290-LR-RDZ Připojovací díl válečkové dráhy RD- výstupní zajištující úhlové řezy, délka 1000 mm, šířka 390 mm, nosnost 200 kg/m, v ceně stavitelná noha RD 1000/390 Dráha těžká délka 1000 mm, šířka 390 mm, nosnost 200 kg/m, v ceně stavitelná noha RD 2000/390 Dráha těžká délka 2000 mm, šířka 390 mm, nosnost 200 kg/m, v ceně stavitelná noha RB 200 Boční opěrný váleček, 200 mm, montovaný k vaně dráhy RD RBS 200/290 Boční stavitelný váleček pro upnutí svazku, výška 200 mm. Pouze s RB RBS 200/390 Boční stavitelný váleček pro upnutí svazku, výška 200 mm. Pouze s RB RHS 290 Horizontálně stavitelný váleček, šířka 290 mm. Pracuje pouze s RB+RBS RHS 390 Horizontálně stavitelný váleček, šířka 390 mm. Pracuje pouze s RB+RBS 290 LR-PR Konzola pro připojení dráhy RD přímo k pile ( pozor, toto řešení omezuje možnost řezání úhlů) Z 1000 Z 2000 Mechanické odměřování s metrem Z 1000 mm. L=1200. Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Mechanické odměřování s metrem Z 2000 mm. L= Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Z-L 1000 Pravítko pro prodloužení odměřovacího zařízení Z o 1000mm Z-L 2000 Pravítko pro prodloužení odměřovacího zařízení Z o 2000mm Z 0000 Přídavný pohyblivý doraz pro Z RDN Moha navíc pro RD R290 Podpěrný váleček, šířka 290 mm, nosnost 200 kg 290-LR-RDTP 290-LR-RDTZ Vstupní válečková dráha, zajišťující úhlové řezy pily a propojení pily s RDT, RDM, délka 1m, 4 válce, 3 válce sklápěcí, nosnost 1200 kg/m součástí je propojovací deska pro spojení se svěrákem. Výstupní válečková dráha, zajišťující úhlové řezy pily a propojení pily s RDT, RDM, délka 1m, 4 válce, 3 válce sklápěcí, nosnost 1200 kg/m součástí je propojovací deska pro spojení se svěrákem. 350-RDT 1000/450 Dráha robustní, L= 1000 mm, šířka 450 mm, nosnost 1000 kg/m 350-RDT 2000/450 Dráha robustní, L=2000 mm, šířka 450 mm,nosnost 2000 kg/2m 350-RB Boční váleček pevný, výška 200 mm, s vlastním vedením v ocelových lištách. 350-RBS Boční váleček posuvný, výška 200 mm (nutný 350-RB ) ZP 1000 Mechanický doraz pevný s metrem a ryskou, délky 1m ZP 2000 Mechanický doraz pevný s metrem a ryskou délky 2m ZP-D 1000 Mechanický doraz pevný s digitálním ukazatelem nastavené délky,l=1m ZP-D 2000 Mechanický doraz pevný s digitálním ukazatelem nastavené délky, L=2m ZP-L Prodloužení odměřování ZP o 2 m ZD-L Prodloužení digitálního odměřování o 2 m 290-QPARTS Sada rychle se opotřebitelných dílů: - 6ks Vidiová deska boční LNKW ,HF10-6ks Šroub k vid. desce US14-4ks Ložisko RS - 10 ks Kartáč čistící 240-CK = příslušenství, P= příslušenství montované přímo ve výrobě, ST= standardní vybavení P N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

11 350x400 SHI-LR-F Nový model vysoce produktivní pásové pily nalezne vzhledem ke své robustní konstrukci oblibu v průmyslových provozech. Umožňuje dělení široké škály jakostí materiálů včetně nerez a nástrojových ocelí a to jak profilů tak plných polotovarů.pila je určena pro dělení materiálu v kolmých a úhlových řezech. Úhlové řezy plynule nastavitelné od 45 stupňů vlevo do 60 stupňů vpravo. Konstrukce: Pásová pila má robustní konstrukci. Rameno pily je vyrobeno z litiny a navrženo tak, aby byl zajištěn potřebný výkon a přesnost řezání. Rameno se otáčí pomocí hřídele (kloubu) uloženého v předepjatých a seřiditelných kuželíkových ložiskách. Pohon prostřednictvím šnekové převodovky.svěrák je vyroben z litiny a čelisti zajišťují bezpečné upnutí materiálu. Nastavení čelisti je manuální pomocí kolečka, trapézového šroubu. Zrychlené nastavení čelisti je pomocí páky, pružiny a trapézové půlmatice. Čelist svěráku se posouvá vlevovpravo podle směru nastavení úhlového řezu, fixace pomocí kličky. Natáčení úhlových řezů po odletování robustní litinové páky s excentrem, otáčí se otočný stůl s ramenem. točný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí. Úhly zobrazeny na digitálním ukazately úhlu natočení točny. Pila je vybavena elektromechanickým zařízením pro kontrolu napětí pásu s koncovým spínačem-chrání pás od nedostatečného napnutí. Pohon pilového pásu je pomocí elektromotoru s frekvenčním měničem (plynulá regulace rychlosti), šnekovou převodovkou a robustní přírubou s uložením hnací hřídele. Hnací i napínací kladka jsou odlitky. Chladící systém na řeznou emulzi s rozvodem kapaliny do vodítek pilového pásu. Základní výbava stroje: pilový pás, sada nářadí, návod k obsluze vládání: Po mechanickém nastavení čelistí a pracovních poloh ramene, odstartuje obsluha pomocí standardního spínače na ovládacím panelu cyklus. Hydraulický válec svěráku upne materiál, pila řeže. Rychlost pohybu ramene do řezu reguluje obsluha pomocí škrtícího ventilu. Po dokončení řezu dosáhne rameno horní pracovní polohu a zastaví se pohon pilového pásu. tevře se svěrák. bsluha manipuluje s materiálem. * ** ** x X 390x x x x x x x x x x210 *při a > 290 mm nutno demontovat kryt pilového pásu z posuvného vodítka ** nutno demontovat kryt pilového pásu z posuvného vodítka Nejmenší odřezek mm 3 Nejmenší dělitelný průměr mm 5 Nejmenší zbytek při jednom řezu mm 30 Výkonnostní parametry Pohon pilového pásu kw 3,0 Pohon hydraulického agregátu kw 0,37 Čerpadlo chladící emulze kw 0,05 Elektromotor čistění pilového pásu kw X Elektromotor pohonu šnek.vynašeče třísek kw X Celkový příkon kw 3,42 Řezná rychlost plynule nastavitelná m/min Rozměr pilového pásu mm 4520x34x1,1 3x400V, 50 Hz Pracovní pohyby Posuv ramene do řezu Posuv materiálu Upínání materiálu Čistění pilového pásu Chlazení Hydraulicky Manuálně Hydraulicky Čistící kartáč poháněný od kladky Přívod pomocí trysek přímo do vodítek pilového pásu. Výkon [l/min] bsah nádrže [l] 16,0 12,0 Délka Šířka Výška max Výška min Výška stolu Hmotnost [L] [B] [Hmax] [Hmin] [V] (kg) N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

12 350x400 SHI-LR-F volitelné příslušenství 350-MAL Motor s převodovkou pro dělení Al, ( m / min ) 350-SRZ Svěrák za řezem P 350-HP Hydraulické horní upínání. Pomocí hydraulického válce spojeného s válcem svěráku utáhne polotovar ve vertikálním směru. 350-RTS Regulace tlaku svěráku pro modely SHI-LR a SHI-LR-F 350-RTS-A Regulace tlaku svěráku, obsahuje sadu 2 ks pro oba svěráky 350-SKZ Skluz odříznutého materiálu 350-SKV Boční vedení odříznutých kusů montovaný k SKZ BX-PCS Bedna na odřezané kusy s odkapem emulze do vodotěsné nádoby BX-TRI Bedna na třísky s odkapem emulze do vodotěsné nádoby BX-TAH Přípravek pro manipulaci s BX-PCS a BX-TRI LIGHT L1 Halogenová svítilna pro osvětlení pracovního prostoru P MINI LUBE Bezodpadní mazací systém, nahrazuje chlazení emulzi pro řezání profilů a neželezných kovů, (stlačený vzduchu 6 bar) 350-BANDM42 Pilový pás 4520x34x1,1 M BANDM51 Pilový pás 4520x34x1,1 M51 PAL3 Balení na paletě 1,2mx2,4m BAL3 bal dřevěná bedna 1,2mx2,4m 350-RDT 1000/450 Dráha robustní, délka 1 m, šířka 450 mm, nosnost 1000 kg/m 350-RDT 2000/450 Dráha robustní, délka 2 m, šířka 450 mm, nosnost 2000 kg/2m 350-RDM 2000/450 Dráha robustní, délka 2 m, šířka 450 mm, nosnost 2000 kg/2m, obsahuje elektromotor s převodovkou a frekvenční měnič 350-RDML Dráha robustní, délka 2 m, šířka 450 mm, nosnost 2000 kg/2m, prodlužovací 2m segment s pohonem řetězem od 2000/450 RDM, montovaný k RDM 2000/ RDP 2000 Válečková dráha, zajišťující úhlové řezy a propojení pily s RDT, RDM, délka 2m, 7 válců, nosnost 1200 kg/m součástí je propojovací deska pro spojení se svěrákem. Použití na vstupu do pily 350-RDZ 2000 Válečková dráha na výstupu z pily, zajišťující úhlové řezy a propojení pily s RDT, RDM, délka 2m, nosnost 1000 kg/m součástí je propojovací deska pro spojení se svěrákem. 350-RDPM 2000 Válečková dráha na vstupu do pily s pohonem zajišťující úhlové řezy a propojení pily s RDT. Délka 2m, 7 válců, nosnost 1000 kg/m. bsahuje elektromotor s převodovkou a frekvenční měnič, součástí je propojovací deska pro spojení se svěrákem. 350-RDZM 2000 Válečková dráha na výstupu z pily s pohonem zajišťující úhlové řezy pily a propojení pily s RDT. Délka 2m, 6 válců, nosnost 1000 kg/m. bsahuje elektromotor s převodovkou a frekvenční měnič, součástí je propojovací deska pro spojení se svěrákem. 350 V Válec válečkové dráhy RDT, vložený do mezer 350-RB Boční váleček pevný, výška 200 mm, s vlastním vedením v ocelových lištách 350-RBS Boční váleček posuvný, výška 200 mm (nutný 350-RB ) 350-RDH Samostatně stojící podpěrný válec, výškově stavitelný, nosnost statická 700 kg ZP 1000 Mechanický doraz pevný s metrem a ryskou, délky 1m ZP 2000 Mechanický doraz pevný s metrem a ryskou délky 2m ZP-D 1000 Mechanický doraz pevný s digitálním ukazatelem nastavené délky, délky 1m ZP-D 2000 Mechanický doraz pevný s digitálním ukazatelem nastavené délky, délky 2m ZS 2000 Elektromechanický doraz pro použití s RDM dráhou. Materiál po kontaktu s jemným dorazem přepne na pomaloposuv a po dojezdu na rozměr vypne pohon. Délka 2m. Měření délky měřítkem a ryskou ZS-D 2000 Elektromechanický doraz pro použití s RDM dráhou. Materiál po kontaktu s jemným dorazem přepne na pomaloposuv a po dojezdu na rozměr vypne pohon. Délka 2m. Zobrazení nastavené délky digitálně ZP-L Prodloužení odměřování ZP o 2 m ZD-L Prodloužení digitálního odměřování o 2 m 350-Z 1000 Pracovní stůl, montovaný vedle svěráku pro odměřování polotovarů do 1m 350-ZK Komzola pro podepření přesahující části odměřovacího zařízení 350-HCK 350-HCK-CK 350-QPARTS Hydraulicky poháněný čistící kartáč Náhradní čistící kartáč pro HCK Sada rychle se opotřebitelných dílů: - 6 ks Vidiová deska boční LNKW ,HF10-6 ks Šroub k vid. desce US14-4 ks Ložisko RS - 20 ks Kartáč čistící pro pily 300,350,440 P = příslušenství, P= příslušenství montované přímo ve výrobě, ST= standardní vybavení N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

13 240x280 A-NC/ 240x280 A-CNC / 240x280 A-CNC-F Novinka roku Po velmi oblíbené modelové řadě 235 představujeme jejího robustního nástupce. Nalézá uplatnění v sériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály jakostí materiálů včetně nerez a nástrojových ocelí a to jak profilů tak plných polotovarů. Konstrukce: provedení ramene, svěráku i točny z litiny. Svěrák fixuje materiál před i za řezem.konstrukčně upraven pro dosažení minimálního zbytku v automatickém režimu podávání. Umožňuje dělení materiálu pod pravým úhlem. Vedení pásu ve vidiových deskách. Automatická regulace napětí pilového pásu. Rameno skloněno o 25, což zvyšuje životnost pásu. Rameno uloženo v předepnutých a seřiditelných ložiskách. Čistící kartáč pro dokonalé očištění a funkci pilového pásu. Pohon prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím, 2 řezné rychlosti, tepelná ochrana motoru. Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu. Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce automatické pily. Tlačí rameno do řezu, zdvihání ramene, otevírání a zavírání hlavního i podávacího svěráku, posuv podavače. Podávací svěrák konstruován jako plovoucí nosník, eliminující nerovnosti polotovaru. Pro precizní pozicování podavače stroj dojíždí do krajních poloh mikroposuvem. Základní výbava stroje: skluz, pilový pás, sada nářadí, návod k obsluze. vládání: Pila automaticky upne materiál v hlavním svěráku a podavač se posune do procesorem určené polohy. Rameno se pohybuje do řezu, po uříznutí materiálu vyjede do horní polohy. Podavač se posune o konstantní přidanou délku a čelist podavače upne materiál. Hlavní svěrák se uvolní, podavač posune materiál na nulovou pozici Hlavní svěrák upne, svěrák podavače se uvolní a celý cyklus se opakuje. bsluha pouze zakládá polotovar a odebírá nařezaný materiál.během řezání je možné upravovat rychlost pásu a řeznou rychlost ramene. 260 X 150 X 290x x x x160 Nejmenší odřezek mm 3 Nejmenší dělitelný průměr mm 5 Nejmenší zbytek při jednom řezu mm 30 Nejmenší zbytek v automatickém řezu mm 70 Jednorázový posun materiálu Min mm 3 Jednorázový posun materiálu mm mm 500 Vícenásobný posuv mm 3200 Výkonnostní parametry 240x280 A-NC 240x280 A-CNC 240x280 A-CNC-F Pohon pilového pásu kw 1,4/2,0 1,4/2,0 2,2 Pohon hydraulického agregátu kw 0,75 0,75 0,75 Čerpadlo chladící emulze kw 0,05 0,05 0,05 Elektromotor čistění pilového pásu kw X X X Elektromotor pohonu šnek.vynašeče třísek kw X X X Celkový příkon kw 2,8 2,8 3,0 Řezná rychlost plynule nastavitelná m/min 35/70 35/ Rozměr pilového pásu mm 2980x27x0,9 3x400V, 50 Hz Pracovní pohyby Posuv ramene do řezu Posuv materiálu Upínání materiálu Čistění pilového pásu Chlazení hydraulicky hydraulicky hydraulicky Pasivní čistící kartáč Výkon [l/min] bsah nádrže [l] 16,0 12,0 N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

14 240x280 A-NC/ 240x280 A-CNC / 240x280 A-CNC-F volitelné příslušenství 240-MAL Motor s převodovkou pro dělení Al, ( m / min ) 240-HP Hydraulické horní upínání. Pomocí hydraulického válce spojeného s válcem svěráku utáhne polotovar ve vertikálním směru. Pouze pro modely SHI a SHI/F 240-HP-A Hydraulické horní upínání. bsahuje sadu 2 kusů pro hlavní i podávací svěrák. 240-RTS Regulace tlaku svěráku 240-RTS-A Regulace tlaku svěráku - obsahuje sadu 2 kusů 240-VTS Šnekový vynašeč třísek P BX-PCS Bedna na odřezané kusy s odkapem emulze do vodotěsné nádoby BX-TRI Bedna na třísky s odkapem emulze do vodotěsné nádoby BX-TAH Přípravek pro manipulaci s BX-PCS a BX-TRI 240 SKZ Skluz pro odříznutý materiál ST 240 SKZ-R Skluz pro odříznutý materiál 240 SKV Boční vedení odříznutých kusů montovaný k SKZ 240 SKV-R Boční vedení odříznutých kusů montovaný k SKZ-R LIGHT L1 Halogenová svítilna pro osvětlení pracovního prostoru P MINI LUBE Bezodpadní mazací systém, nahrazuje chlazení emulzi, vhodný pro řezání profilů a neželezných kovů, nutný přívod stlačeného vzduchu 6 bar 240-BANDM42 Pilový pás 2980x27x0,9 M42-PRFI 240-BANDM51 Pilový pás 2980x27x0,9 M51-SUPER PAL1 Balení na paletě 1,2mx2m PAL2 Balení na paletě 2,4mx2,4m BAL1 bal - dřevěná bedna 1,2mx2m BAL2 bal - dřevěná bedna 2,4mx2,4m RDP-A 700/290 Vstupní propojovací válečková dráha, délka 700 mm, šířka 290 mm RD 1000/290 Dráha těžká délka 1000 mm, šířka 290mm, nosnost 200kg/m, v ceně stavitelná noha RD 2000/290 Dráha těžká, délka 2000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha RB 200 Boční opěrný váleček, 200 mm, montovaný k vaně dráhy RD RBS 200/290 Boční stavitelný váleček pro upnutí svazku, výška 200 mm. Pracuje poze s RB RHS 290 Horizontálně stavitelný váleček, šířka 290 mm. Pracuje pouze s RB+RBS. 240 R-RDZ Připojovací díl válečkové dráhy RD- výstupní, délka 1000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha 290 PR-RD Konzola pro připojení dráhy RD přímo k pile Z1000 Z 2000 Mechanické odměřování s metrem Z 1000 mm. L=1200. Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Mechanické odměřování s metrem Z 2000 mm. L= Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Z-L 1000 Pravítko pro prodloužení odměřovacího zařízení Z o 1000 mm Z-L 2000 Pravítko pro prodloužení odměřovacího zařízení Z o 2000 mm Z 0000 Přídavný pohyblivý doraz pro Z ZM dměřovací doraz montovaný přímo k pile, déky 1m RDN Noha navíc pro RD R290 Podpěrný váleček, šířka 290 mm, nosnost 200 kg 240-QPARTS Sada rychle se opotřebitelných dílů: - 6ks Vidiová deska boční LNKW ,HF10-6ks Šroub k vid. desce US14-4ks Ložisko RS - 10 ks Kartáč čistící 240-CK = příslušenství, P= příslušenství montované přímo ve výrobě, ST= standardní vybavení P N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

15 240x280 A-NC-R/ 240x280 A-CNC-R / 240x280 A-CNC-R-F Vysoce produktivní automatická, hydraulicky ovládaná pásová pila s vícenásobným podáváním materiálu, vhodná pro dělení ocelí / včetně nástrojových ocelí a nerez oceli /, neželezných a lehkých kovů. Pila je určena pro dělení materiálu v kolmých i úhlových řezech, úhlové řezy plynule nastavitelné od 0 do +60 stupňů vpravo. (v automatickém cyklu). Nalézá uplatnění v sériové výrobě Konstrukce: provedení ramene, svěráku i točny z litiny. Svěrák uložen v seřiditelné rybinové drážce, vybaven rychloupínáním. Změna úhlu pomocí rychloupínací páky. Vedení pásu ve vidiových deskách. Automatická regulace napětí pilového pásu. Rameno skloněno o 25, což zvyšuje životnost pásu. Rameno uloženo v předepnutých a seřiditelných ložiskách. Čistící kartáč pro dokonalé očištění a funkci pilového pásu. Pohon prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím, tepelná ochrana motoru. Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu. Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce automatické pily. Podávací svěrák konstruován jako plovoucí nosník, eliminující nerovnosti polotovaru. Pro precizní pozicování podavače stroj dojíždí do krajních poloh mikroposuvem. Základní výbava stroje: skluz pro odříznutý materiál, pilový pás, sada nářadí, návod k obsluze. vládání: Pila automaticky upne materiál v hlavním svěráku a podavač se posune do procesorem určené polohy. Rameno se pohybuje do řezu, po uříznutí materiálu vyjede do horní polohy. Podavač se posune o konstantní přidanou délku a čelist podavače upne materiál. Hlavní svěrák se uvolní, podavač posune materiál na nulovou pozici Hlavní svěrák upne, svěrák podavače se uvolní a celý cyklus se opakuje. bsluha pouze zakládá polotovar a odebírá nařezaný materiál.během řezání je možné upravovat rychlost pásu a řeznou rychlost ramene X X 280x x x x x x x x120 Nejmenší odřezek mm 3 Nejmenší dělitelný průměr mm 5 Nejmenší zbytek při jednom řezu mm 30 Nejmenší zbytek v automatickém řezu mm 210 Jednorázový posun materiálu Min mm 3 Jednorázový posun materiálu max mm 500 Vícenásobný posuv mm 3200 Výkonnostní parametry 240x280 A-NC-R 240x280 A-CNC-R 240x280 A-CNC-R-F Pohon pilového pásu kw 1,4/2,0 1,4/2,0 2,2 Pohon hydraulického agregátu kw 0,75 0,75 0,75 Čerpadlo chladící emulze kw 0,05 0,05 0,05 Elektromotor čistění pilového pásu kw X X X Elektromotor pohonu šnek.vynašeče třísek kw X X X Celkový příkon kw 2,8 2,8 3,0 Řezná rychlost plynule nastavitelná m/min 35/70 35/ Rozměr pilového pásu mm 2980x27x0,9 3x400V, 50 Hz Pracovní pohyby Posuv ramene do řezu Posuv materiálu Upínání materiálu Čistění pilového pásu Chlazení hydraulicky hydraulicky hydraulicky Pasivní čistící kartáč Výkon [l/min] bsah nádrže [l] 16,0 12,0 Délka Šířka Výška Výška stolu Hmotnost [L] [Bmin] [Bmax] [Hmin] [Hmax] [V] (kg) N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

16 240x280 A-NC-R/ 240x280 A-CNC-R / 240x280 A-CNC-R-F volitelné příslušenství 240-MAL Motor s převodovkou pro dělení Al, ( m / min ) 240-HP Hydraulické horní upínání. Pomocí hydraulického válce spojeného s válcem svěráku utáhne polotovar ve vertikálním směru. Pouze pro modely SHI a SHI/F 240-HP-A Hydraulické horní upínání. bsahuje sadu 2 kusů pro hlavní i podávací svěrák. 240-RTS Regulace tlaku svěráku 240-RTS-A Regulace tlaku svěráku - obsahuje sadu 2 kusů 240-VTS Šnekový vynašeč třísek P BX-PCS Bedna na odřezané kusy s odkapem emulze do vodotěsné nádoby BX-TRI Bedna na třísky s odkapem emulze do vodotěsné nádoby BX-TAH Přípravek pro manipulaci s BX-PCS a BX-TRI 240 SKZ Skluz pro odříznutý materiál 240 SKZ-R Skluz pro odříznutý materiál ST 240 SKV Boční vedení odříznutých kusů montovaný k SKZ 240 SKV-R Boční vedení odříznutých kusů montovaný k SKZ-R LIGHT L1 Halogenová svítilna pro osvětlení pracovního prostoru P MINI LUBE Bezodpadní mazací systém, nahrazuje chlazení emulzi, vhodný pro řezání profilů a neželezných kovů, nutný přívod stlačeného vzduchu 6 bar 240-BANDM42 Pilový pás 2980x27x0,9 M42-PRFI 240-BANDM51 Pilový pás 2980x27x0,9 M51-SUPER PAL1 Balení na paletě 1,2mx2m PAL2 Balení na paletě 2,4mx2,4m BAL1 bal - dřevěná bedna 1,2mx2m BAL2 bal - dřevěná bedna 2,4mx2,4m RDP-A 700/290 Vstupní propojovací válečková dráha, délka 700 mm, šířka 290 mm RD 1000/290 Dráha těžká délka 1000 mm, šířka 290mm, nosnost 200kg/m, v ceně stavitelná noha RD 2000/290 Dráha těžká, délka 2000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha RB 200 Boční opěrný váleček, 200 mm, montovaný k vaně dráhy RD RBS 200/290 Boční stavitelný váleček pro upnutí svazku, výška 200 mm. Pracuje poze s RB RHS 290 Horizontálně stavitelný váleček, šířka 290 mm. Pracuje pouze s RB+RBS. 240 R-RDZ Připojovací díl válečkové dráhy RD- výstupní, délka 1000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha 290 PR-RD Konzola pro připojení dráhy RD přímo k pile Z1000 Z 2000 Mechanické odměřování s metrem Z 1000 mm. L=1200. Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Mechanické odměřování s metrem Z 2000 mm. L= Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Z-L 1000 Pravítko pro prodloužení odměřovacího zařízení Z o 1000 mm Z-L 2000 Pravítko pro prodloužení odměřovacího zařízení Z o 2000 mm Z 0000 Přídavný pohyblivý doraz pro Z ZM dměřovací doraz montovaný přímo k pile, déky 1m RDN Noha navíc pro RD R290 Podpěrný váleček, šířka 290 mm, nosnost 200 kg 240-QPARTS Sada rychle se opotřebitelných dílů: - 6ks Vidiová deska boční LNKW ,HF10-6ks Šroub k vid. desce US14-4ks Ložisko RS - 10 ks Kartáč čistící 240-CK = příslušenství, P= příslušenství montované přímo ve výrobě, ST= standardní vybavení P N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

17 290x290 A-CNC / 290x290 A-CNC-F Velice výkonný automat pro dělení kolmých řezů s minimálním odpadem polotovaru. Vzhledem ke své robustní konstrukci umožňuje dělení široké škály jakostí materiálů včetně nerez a nástrojových ocelí a to jak profilů tak plných polotovarů. Konstrukce: provedení ramene, svěráku i točny z litiny. Svěrák fixuje materiál před i za řezem. Konstrukčně upraven pro dosažení minimálního zbytku v automatickém režimu podávání. Vedení pásu ve vidiových deskách. Automatická regulace napětí pilového pásu. Rameno skloněno o 25, což zvyšuje životnost pásu. Rameno uloženo v předepnutých a seřiditelných ložiskách. Čistící kartáč pro dokonalé očištění a funkci pilového pásu. Pohon prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím, tepelná ochrana motoru. Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu. Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce automatické pily. Podávací svěrák konstruován jako plovoucí nosník, eliminující nerovnosti polotovaru. Pro precizní pozicování podavače stroj dojíždí do krajních poloh mikroposuvem. Základní výbava stroje: skluz, pilový pás, sada nářadí, návod k obsluze. vládání: Pila automaticky upne materiál v hlavním svěráku a podavač se posune do procesorem určené polohy. Rameno se pohybuje do řezu, po uříznutí materiálu vyjede do horní polohy. Podavač se posune o konstantní přidanou délku a čelist podavače upne materiál. Hlavní svěrák se uvolní, podavač posune materiál na nulovou pozici Hlavní svěrák upne materiál, svěrák podavače se uvolní a celý cyklus se opakuje. bsluha pouze zakládá polotovar a odebírá nařezaný materiál.během řezání je možné upravovat rychlost pásu a řeznou rychlost ramene. 290 x 180 x 310x x x x160 Nejmenší odřezek mm 3 Nejmenší dělitelný průměr mm 5 Nejmenší zbytek při jednom řezu mm 30 Nejmenší zbytek v automatickém řezu mm 70 Jednorázový posun materiálu Min mm 3 Jednorázový posun materiálu max mm 500 Vícenásobný posuv mm 3200 Výkonnostní parametry 290x290 A-CNC 290x290 A-CNC-F Pohon pilového pásu kw 1,4/2,0 2,2 Pohon hydraulického agregátu kw 0,75 0,75 Čerpadlo chladící emulze kw 0,05 0,05 Elektromotor čistění pilového pásu kw X X Elektromotor pohonu šnek.vynašeče třísek kw 0,12 0,12 Celkový příkon kw 3,12 3,12 Řezná rychlost plynule nastavitelná m/min 35/ Rozměr pilového pásu mm 3100x27x0,9 3x400V, 50 Hz Pracovní pohyby Posuv ramene do řezu Posuv materiálu Upínání materiálu Čistění pilového pásu Chlazení Hydraulicky Hydraulicky Hydraulicky Pasivní čistící kartáč Výkon [l/min] bsah nádrže [l] 16,0 12,0 Délka Šířka Výška Výška stolu Hmotnost [L] [Bmin] [Bmax] [Hmin] [Hmax] [V] (kg) N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

18 290x290 A-CNC / 290x290 A-CNC-F volitelné příslušenství 290-MAL Motor s převodovkou pro dělení Al, ( m / min ) 290-HP-A Hydraulické horní upínání. Sadu 2 kusů pro hlavní i podávací svěrák. 290-RTS-A Regulace tlaku svěráku - obsahuje sadu 2 kusů 290-VTS Šnekový vynašeč třísek P BX-PCS Bedna na odřezané kusy s odkapem emulze do vodotěsné nádoby BX-TRI Bedna na třísky s odkapem emulze do vodotěsné nádoby BX-TAH Přípravek pro manipulaci s BX-PCS a BX-TRI 290-SKZ Skluz pro odříznutý materiál ST 290 SKV Boční vedení odříznutých kusů montovaný k SKZ LIGHT L1 Halogenová svítilna pro osvětlení pracovního prostoru P MINI LUBE Bezodpadní mazací systém, nahrazuje chlazení emulzi, - pro řezání profilů a neželezných kovů, nutný přívod stlačeného vzduchu 6 bar 290-BANDM42 Pilový pás 3100x27x0,9 M42-PRFI 290-BANDM51 Pilový pás 3100x27x0,9 M51-SUPER BAL2 bal - dřevěná bedna 2,4mx2,4m RDP-A 700/290 Vstupní propojovací válečková dráha, délka 700 mm, šířka 290 mm RD 1000/290 Dráha těžká délka 1000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha RD 2000/290 Dráha těžká délka 2000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha RB 200 Boční opěrný váleček, 200 mm, montovaný k vaně dráhy RD RBS 200/290 Boční stavitelný váleček pro upnutí svazku, výška 200 mm. Pouze s RB RHS 290 Horizontálně stavitelný váleček, šířka 290 mm. Pracuje pouze s RB+RBS 290 PR-RD Konzola pro připojení dráhy RD přímo na výtupu k pile ( pozor, toto řešení omezuje možnost řezání úhlů) Z 1000 Z 2000 Mechanické odměřování s metrem Z 1000 mm. L=1200. Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Mechanické odměřování s metrem Z 2000 mm. L= Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Z-L 1000 Pravítko pro prodloužení odměřovacího zařízení Z o 1000mm Z-L 2000 Pravítko pro prodloužení odměřovacího zařízení Z o 2000mm Z 0000 Přídavný pohyblivý doraz pro Z RDN Moha navíc pro RD 290-QPARTS Sada rychle se opotřebitelných dílů: - 6ks Vidiová deska boční LNKW ,HF10-6ks Šroub k vid. desce US14-4ks Ložisko RS - 10 ks Kartáč čistící 240-CK = příslušenství, P= příslušenství montované přímo ve výrobě, ST= standardní vybavení P N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

19 290x290 A-CNC-LR-F PEGAS 240x280 A-CNC-LR-F je vysoce produktivní automatická, hydraulicky ovládaná pásová pila s podáváním materiálu, vhodná pro dělení ocelí / včetně nástrojových ocelí a nerez oceli /, neželezných a lehkých kovů. Pila je určena pro dělení materiálu v kolmých i úhlových řezech od -45 do +60 stupňů. Konstrukce: provedení ramene, svěráku i točny z litiny. Svěrák fixuje materiál před i za řezem. Konstrukčně upraven pro dosažení minimálního zbytku v automatickém režimu podávání. Vedení pásu ve vidiových deskách. Automatická regulace napětí pilového pásu. Rameno skloněno o 25, což zvyšuje životnost pásu. Rameno uloženo v předepnutých a seřiditelných ložiskách. Čistící kartáč pro dokonalé očištění a funkci pilového pásu. Pohon prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím, tepelná ochrana motoru. Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu. Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce automatické pily. Podávací svěrák konstruován jako plovoucí nosník, eliminující nerovnosti polotovaru. Pro precizní pozicování podavače stroj dojíždí do krajních poloh mikroposuvem. Základní výbava stroje: skluz, pilový pás, sada nářadí, návod k obsluze. vládání: Pila automaticky upne materiál v hlavním svěráku a podavač se posune do procesorem určené polohy. Rameno se pohybuje do řezu, po uříznutí materiálu vyjede do horní polohy. Podavač se posune o konstantní přidanou délku a čelist podavače upne materiál. Hlavní svěrák se uvolní, podavač posune materiál na nulovou pozici Hlavní svěrák upne, svěrák podavače se uvolní a celý cyklus se opakuje. bsluha pouze zakládá polotovar a odebírá nařezaný materiál.během řezání je možné upravovat rychlost pásu a řeznou rychlost ramene. * x x 320x x x x x160 * pouze v poloautomatickém cyklu Nejmenší odřezek mm 3 Nejmenší dělitelný průměr mm 5 Nejmenší zbytek při jednom řezu mm 30 Nejmenší zbytek v automatickém řezu mm 70 Jednorázový posun materiálu Min mm 300 Jednorázový posun materiálu max mm 515 Vícenásobný posuv mm 3200 Výkonnostní parametry Pohon pilového pásu kw 2,2 Pohon hydraulického agregátu kw 0,44 Čerpadlo chladící emulze kw 0,5 Elektromotor čistění pilového pásu kw x Elektromotor pohonu šnek.vynašeče třísek kw 0,12 Celkový příkon kw 3,12 Řezná rychlost plynule nastavitelná m/min Rozměr pilového pásu mm 3100x27x0,9 3x400V, 50 Hz Pracovní pohyby Posuv ramene do řezu Posuv materiálu Upínání materiálu Čistění pilového pásu Chlazení Hydraulicky Hydraulicky Hydraulicky Pasivní čistící kartáč Výkon [l/min] bsah nádrže [l] 16,0 12,0 Délka Šířka Výška Výška stolu Hmotnost [L] [Bmin] [Bmax] [Hmin] [Hmax] [V] (kg) N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC

20 290x290 A-CNC-LR-F volitelné příslušenství 290-MAL Motor s převodovkou pro dělení Al, ( m / min ) 290-HP-A Hydraulické horní upínání. Sadu 2 kusů pro hlavní i podávací svěrák. 290-RTS-A Regulace tlaku svěráku - obsahuje sadu 2 kusů 290-VTS Šnekový vynašeč třísek P BX-PCS Bedna na odřezané kusy s odkapem emulze do vodotěsné nádoby BX-TRI Bedna na třísky s odkapem emulze do vodotěsné nádoby BX-TAH Přípravek pro manipulaci s BX-PCS a BX-TRI 290 SKZ-LR Skluz pro odříznutý materiál ST 290 SKV Boční vedení odříznutých kusů montovaný k SKZ LIGHT L1 Halogenová svítilna pro osvětlení pracovního prostoru P MINI LUBE Bezodpadní mazací systém, nahrazuje chlazení emulzi, - pro řezání profilů a neželezných kovů, nutný přívod stlačeného vzduchu 6 bar 290-BANDM42 Pilový pás 3100x27x0,9 M42-PRFI 290-BANDM51 Pilový pás 3100x27x0,9 M51-SUPER PAL2 Balení na paletě 2,4mx2,4m BAL2 bal - dřevěná bedna 2,4mx2,4m 290-LR-RDZ Připojovací díl válečkové dráhy RD- výstupní zajištující úhlové řezy, délka 1000 mm, šířka 390 mm, nosnost 200 kg/m, v ceně stavitelná noha RDP-A 700/290 Vstupní propojovací válečková dráha, délka 700 mm, šířka 290 mm RD 1000/290 Dráha těžká délka 1000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha RD 2000/290 Dráha těžká délka 2000 mm, šířka 290 mm, nosnost 200 kg/m, v ceně stavitelná noha RB 200 Boční opěrný váleček, 200 mm, montovaný k vaně dráhy RD RBS 200/290 Boční stavitelný váleček pro upnutí svazku, výška 200 mm. Pouze s RB RHS 290 Horizontálně stavitelný váleček, šířka 290 mm. Pracuje pouze s RB+RBS 290 PR-RD Konzola pro připojení dráhy RD přímo na výtupu k pile ( pozor, toto řešení omezuje možnost řezání úhlů) Z 1000 Z 2000 Mechanické odměřování s metrem Z 1000 mm. L=1200. Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Mechanické odměřování s metrem Z 2000 mm. L= Pokud je použita v modulovém systému více drah montuje se vždy na poslední dráhu. Na ostatní dráhy je použitu Z-L. Z-L 1000 Pravítko pro prodloužení odměřovacího zařízení Z o 1000mm Z-L 2000 Pravítko pro prodloužení odměřovacího zařízení Z o 2000mm Z 0000 Přídavný pohyblivý doraz pro Z RDN Moha navíc pro RD R290 Podpěrný váleček, šířka 290 mm, nosnost 200 kg 290-LR-RDTP 290-LR-RDTZ Vstupní válečková dráha, zajišťující úhlové řezy pily a propojení pily s RDT, RDM, délka 1m, 4 válce, 3 válce sklápěcí, nosnost 1200 kg/m součástí je propojovací deska pro spojení se svěrákem. Výstupní válečková dráha, zajišťující úhlové řezy pily a propojení pily s RDT, RDM, délka 1m, 4 válce, 3 válce sklápěcí, nosnost 1200 kg/m součástí je propojovací deska pro spojení se svěrákem. 290-QPARTS Sada rychle se opotřebitelných dílů: - 6ks Vidiová deska boční LNKW ,HF10-6ks Šroub k vid. desce US14-4ks Ložisko RS - 10 ks Kartáč čistící 240-CK = příslušenství, P= příslušenství montované přímo ve výrobě, ST= standardní vybavení P N74 platnost od PEGAS-GNDA, s.r.o. Čs. Armády 322, Slavkov u Brna, CZECH REPUBLIC
