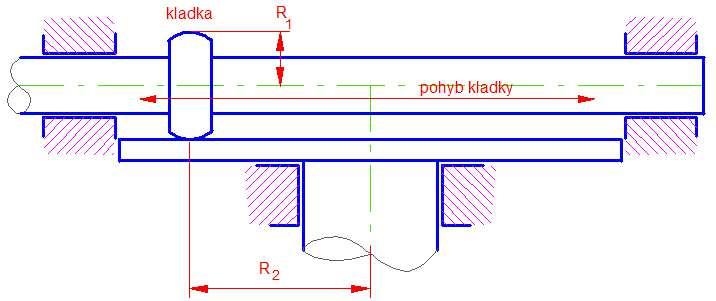

1 1 Třecí převody - patří do kontaktních převodů - princip - dva kotouče jsou přitlačeny silou FN - velikost třecí síly je ovlivněna součinitelem tření µ - pro zvýšení součinitele tření třecí se kontaktní plochy pogumují - výpočet třecí síly FT = µ. FN Obr. 1 Převod třecí Výhody: jednoduchá konstrukce Nevýhody: přenos pouze malých Mk 1.1 Druhy převodů třecích Třecí převod může být Stálý Variabilní i = konst. i konst. - umožňuje plynulou změnu otáček změnou nastavení poloměru - podle polohy os je rozdělujeme na: Variátor s osami kolmými Variátor s osami rovnoběžnými Obr. 2 Variátor s osami kolmými 1

2 Obr. 3 Variátor s osami rovnoběžnými 2 Ozubená kola - patří ke kontaktním převodům - ozubený převod přenáší otáčky n a krouticí moment Mk a to i velkých hodnot - zuby zapadají do zubových mezer spoluzabírajícího kola a přes své boky u nich dochází k odvalování - tvar boků zubů nejčastěji tvoří evolventa 2.1 Základní pojmy a názvosloví: Zadané parametry: modul m počet zubů z Výpočet: D - roztečná kružnice D = m z Obr. 4 Ozubený převod Da - hlavová kružnice Da= D + 2 ha = D + 2 m = m (z + 2) Df - patní kružnice Df = D - 2 hf = D - 2,5 m= m (z - 2,5) h - výška zubu ha - výška hlavy zubu ha = m hf - výška paty zubu hf = 1,25 m ca - zubová mezera ca = 0,25 m P - zubová rozteč P =. z A - osová vzdálenost A= 2

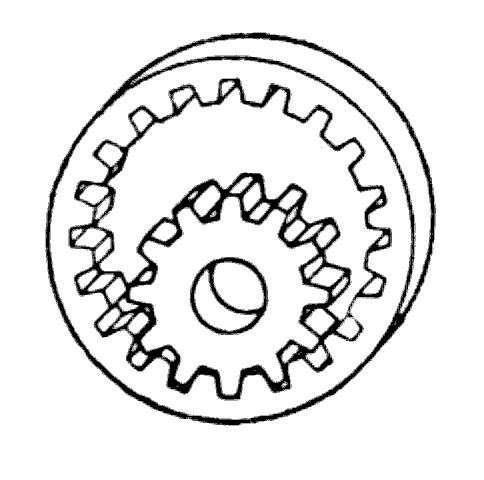

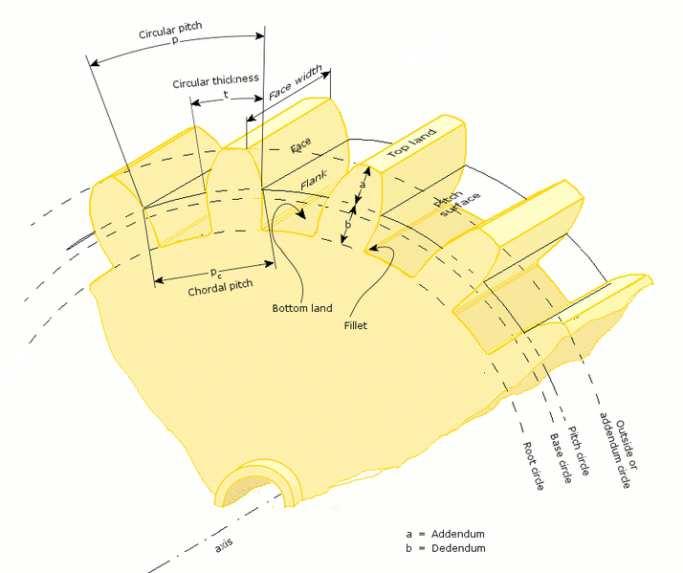

3 Obr. 5 Základní pojmy a názvosloví 2.2 Druhy soukolí - rozdělujeme je podle polohy os ozubených kol a podle druhu ozubení Soukolí válcová - Jejich osy jsou rovnoběžné - Na válcových plochách vnějších i vnitřních jsou vyrobeny: zuby přímé zuby šikmé zuby šípové Obr. 6 Soukolí válcové s přímými zuby Soukolí kuželová Obr. 7 Soukolí válcové s přímými zuby - Jejich osy jsou různoběžné - Na kuželových plochách jsou vyrobeny: zuby přímé zuby šikmé zuby kruhové Obr. 8 Soukolí kuželové s přímými zuby 3

4 2.2.3 Soukolí šroubová - Jejich osy jsou mimoběžné - podle tvaru ploch a podle převodu je rozdělujeme na: šroubové šnekové hypoidní Obr. 9 Soukolí šroubové 3 Druhy převodovek Obr. 10 Soukolí hypoidní - soukolí jsou uloženy ve skříních, které nazýváme převodovky - účelem převodovek je: změna počtu otáček změna smyslu otáček - podle převodu je rozdělujeme na: a) se stálým převodem b) s měnitelným převodem I. odstupňováním řaditelné převodovky II. s plynulým převodem variátory 4 Úkoly 1. Jaké druhy kontaktních převodů rozlišujeme? 2. Popište druhy kontaktních převodů. 3. Napište výpočtové vztahy kontaktních převodů. 4. Načrtněte tvary kontaktních převodů 4
