1 Standardy GS1 aktuální trendy v logistice Ing. Michal Bílý, COO, GS1 Czech Republic

2 INTRO - potřeba globálních standardů Globální charakter problematiky vyžaduje obecně akceptovaný, standardizovaný systém založený na automatickém zpracování dat. Pierre Georget ex CEO, GS1 France GS1 Czech Republic

3 The Global Language of Business Systém GS1 představuje integrovaný soubor standardů umožňujících celosvětově unikátní identifikaci produktů, zařízení, služeb a obchodních partnerů, jakožto i odpovídající komunikaci mezi nimi. Standard: měřítko, norma, kritérium Standardizace: proces sjednocení pomocí standardů s cílem dosažení kompatibility, srozumitelnosti a opakovatelnosti GS1 Czech Republic

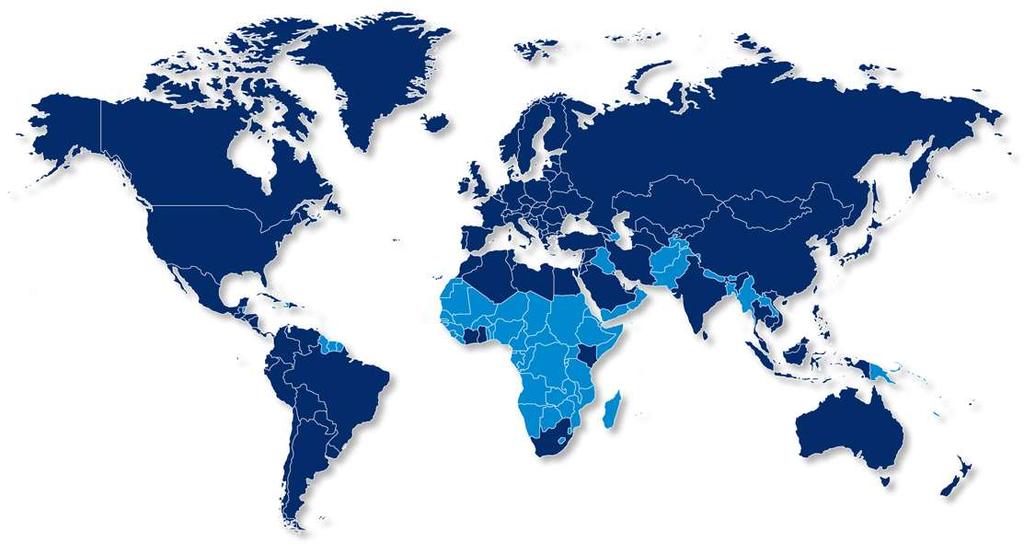

4 Organizace GS1 - globální dosah, lokální servis Místní zastoupení existuje ve 113 zemích; 150 zemí Systém GS1 aktivně využívá; zapojeno uživatelů; zaměstnanců. LOKÁLNÍ ORGANIZACE GS1 ZEMĚ POD SPRÁVOU GS1 GLOBAL OFFICE (Brusel) GS1 Czech Republic

5 GS1 Czech Republic Neziskové, zájmové sdružení právnických osob; jediný oprávněný subjekt zastupující zájmy organizace GS1 v České republice. Neutralita Sdílení know-how Nezávislost na existujících klasifikačních systémech GS1 Czech Republic

6 Logistika - globální inspirace aby byl správný produkt - ve správném čase - ve správném množství - ve správné kvalitě - na správném místě - se správnými (tj. co nejnižšími) náklady... 6

7

8

9 GS1 2016

10 GS1 2016

11 Jak vypadá standardní, strukturovaná informace? GS1 aplikační identifikátory - GS1 AI Standardní datové nosiče v logistice 11

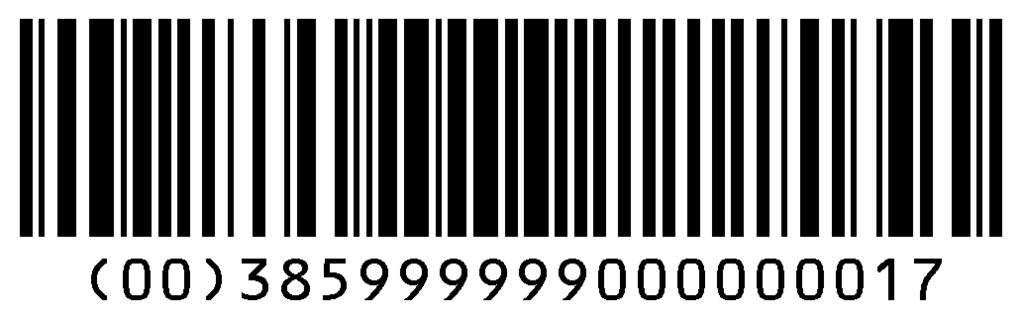

12 Příklad strukturované informace - SSCC Kód SSCC - Serial Shipping Container Code Sériové číslo logistické jednotky (00) GS1 AI - uváděn v závorkách, které se nekódují 0 9 logistická varianta 859 prefix země 4 až 6 místné číslo firmy GS1 Company Prefix 7 až 9 místné pořadové číslo logistické jednotky 0 9 kontrolní číslice (algoritmus Modulo 10) 12

13 Standard GS1 AI GS1 aplikační identifikátory jsou prefixy používané pro přesné definování datových polí symbolu. GS1 AI jsou tvořeny dvěma až čtyřmi číslicemi, vždy uvedenými v závorkách, ihned následovanými datovým polem, které identifikuje. Každý prefix jednoznačně určuje význam, formát a některé i strukturu datového pole, které po něm následuje. 13

14 Často používané GS1 AI Obsah Formát Prefix SSCC n2+n18 (00) GTIN n2+n14 (01) GSIN n3+n17 (402) Datum DV,DB,DMT,DP n2+n6 (11),(13),(15),(17) Číslo šarže n2+an 20 (10) Sériové číslo n2+an 20 (21) Hmotnost n4+n6 - čistá /kg/ (310X) - hrubá /kg/ (330X) Pozice X: vyznačení skryté desetinné čárky 14

15 Typické datové nosiče v logistice Normalizační zázemí: Symbolika Code ISO/IEC Symbolika DataMatrix - ISO/IEC GS1-128 je lineární, alfanumerický čárový kód. GS1 DataMatrix je dvoudimensionální maticový symbol s vysokou hustotou dat. Standardní symboly Systému GS1 jsou vytvořeny jako podmnožiny příslušných otevřených symbolik, a to s využitím speciálního funkčního znaku FNC1. 15

16 ERP vstup Dekódování GS1 symbolů ( 01) ( 15) ( 10) ( 21) ( 91) GTIN: BEST BEFORE: 21.Mai 2012 SERIAL: BATCH/LOT: INTERNAL:

17 Aktuální trendy reálné využití standardů GS1 v logistice 1) Rozvoj standardní EDI komunikace - DESADV 2) Rozšiřování působnosti SSCC kódu 3) Nástup 2D kódů - nejen v logistice 4) Technologie RFID - je ne/vhodným řešením? 5) Kvalita datových nosičů aneb - není čas na řešení zbytečných chyb GS1 Czech Republic

18 Aktuální trendy reálné využití standardů GS1 v logistice 1) Rozvoj standardní EDI komunikace - zpráva DESADV GS1 Czech Republic

19 GS1 logistická etiketa; GS1 LL I.sekce Volný formát II.sekce Logistické údaje Symboly GS1-128 III.sekce Povinný SSCC kód včetně HRI 19

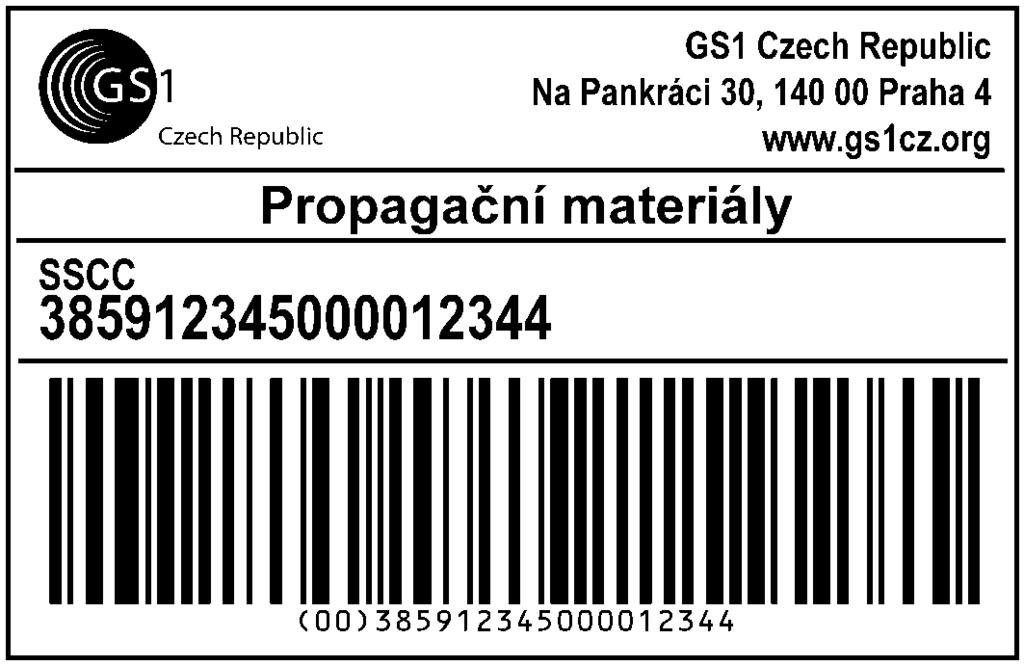

20 Rozvoj standardní EDI komunikace a Na GS1 LL je uveden pouze povinný SSCC kód dodávku předchází standardní zpráva DESADV, dodací list, Despatch Advice (GS1 EANCOM ) s informacemi o obsahu logistické jednotky. 20

21 Aktuální trendy reálné využití standardů GS1 v logistice 2) Rozšiřování působnosti SSCC kódu GS1 Czech Republic

22 Harmonizovaná balíková etiketa s SSCC Současný stav: Počet balíkových zásilek globálně strmě stoupá - r.2014: 44; r.2016: 65; r.2020: >100 mld. ks Rok 2014: 30 % všech on-line transakcí bylo přeshraničních. Prognóza do roku 2020: 45 %. (Zdroj: Alizila 2015) V roce 2017 schválil CEN, Evropský výbor pro normalizaci, nový standard evropské balíkové etikety. Kód SSCC byl doplněn na stávající poštovní etiketě Světové poštovní unie - UPU (Universal Postal Union). Končí praxe přelepování balíkových etiket na hranicích. Cíl: zajištění plně funkční sledovatelnosti GS1 Czech Republic

23 Harmonizovaná balíková etiketa s SSCC Kód SSCC - celosvětově unikátní identifikace balíku. Emitován zasilatelem. GS1 Czech Republic

24 SSCC a logistika poslední míle Zkušenost zákazníka s rychlostí a přesností dodávky v rámci poslední míle rozhoduje o opakování objednávky. Využívané GS1 standardy: GTIN, GLN, SSCC, GSIN. GS1 Czech Republic

25 Aktuální trendy reálné využití standardů GS1 v logistice 3) Nástup 2D kódů - nejen v logistice 25

26 GS1 DataMatrix v logistice 26

27 GS1 DataMatrix ve zdravotnictví Směrnice 2011/62/EU - FMD, Falsified Medicine Directive, tzv. protipadělková směrnice - značení léčivých přípravků Příklad značení léčiv dle FMD Zavádí UI - globálně unikátní identifikátor léčivého přípravku Obsah UI: - GTIN - datum exspirace/ použitelnost do - sériové číslo - číslo šarže/partie Realizace FMD: od (platí pro léčiva na předpis ) 27

28 Aktuální trendy reálné využití standardů GS1 v logistice 4) Technologie RFID - je ne/vhodným řešením? GS1 Czech Republic

29 RFID - technologie budoucnosti? Bezdotykový, automatický identifikační systém sloužící k přenosu a ukládání dat pomocí elektromagnetických vln. 29

30 GS1 standard: EPC, Electronic Product Code Porovnání standardů EPC a GTIN GTIN Prefix firmy Identifikace položky EPC EPC Manager GTIN Object Manager Sériové číslo 30

31 Obecné benefity technologie RFID Vyšší efektivita logistických procesů - příjmu, výdeje, přesunů a též inventarizace, výrazně nižší nároky na pracovní sílu. Možnost hromadného načtení údajů najednou, a to i bez přímé viditelnosti označených položek. Odstranění většiny chyb obsluhy a zpřesnění kompletní evidence produktů. Snížení objemu zásob, zrychlení a stabilizace jejich pohybu. Velká odolnost specifických RFID tagů (vlhkost, teplota atd.) v porovnání s čárovými kódy. Eliminace neplánovaného stavu vyprodáno. 31

32 Brzdy rozvoje RFID technologie Nedostatečná povědomost potenciálních uživatelů o principech a fungování RFID technologie - existence mnoha omylů, chybných interpretací a mýtů. Nezbytný profesionální přístup při zavádění RFID. RFID je technickým prostředkem, který může, ale nemusí pomoci při řešení problematiky; vždy záleží na konkrétní aplikaci - dané situaci - reálném prostředí. Přiřazená frekvenční pásma a možnosti jejich využití do budoucích období. Cena. 32

33 Aktuální trendy reálné využití standardů GS1 v logistice 5) Kvalita datových nosičů aneb není čas na řešení zbytečných chyb 33

34 Parametry ovlivňující kvalitu symbolů Hodnoty kontrastu častá souvislost s ne/kvalitou tisku Ochranné zóny Velikost symbolů - symboly snížené Inversní tisk Nesprávné umístění symbolů Umění kreativců Absence kódované informace Chybná či opomenutá kontrolní číslice Způsob a technika balení Testovací režimy SW 34

35 Nemocná tiskárna Zanesená či poškozená termotisková hlava 35

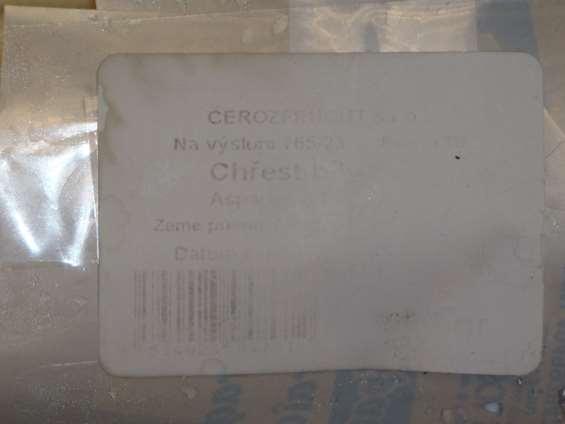

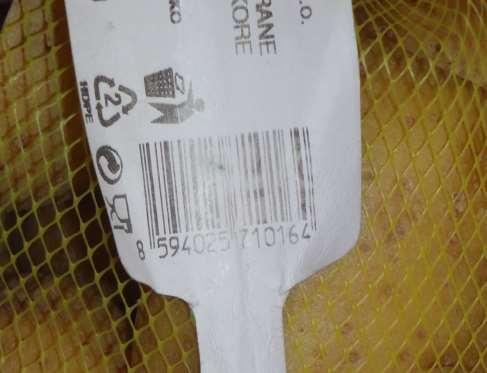

36 Vybledlý termotisk Chyba není ve foťáku! 36

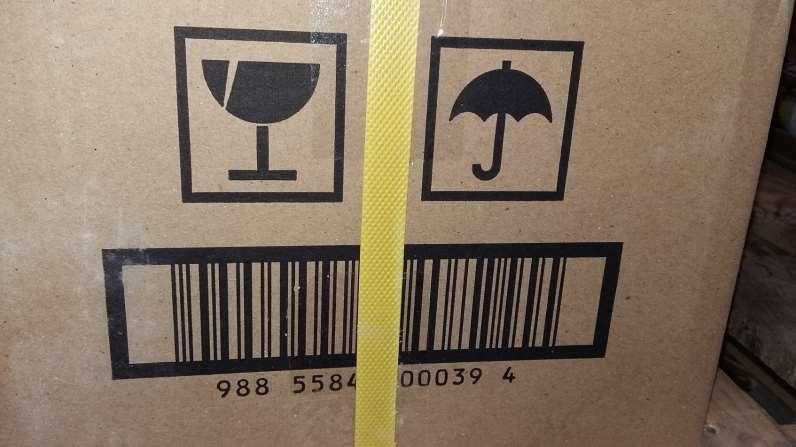

37 Fixační páska nahrazuje čáru/y v kódu? 37

38 Přes hranu jednotky snímač nevidí 38

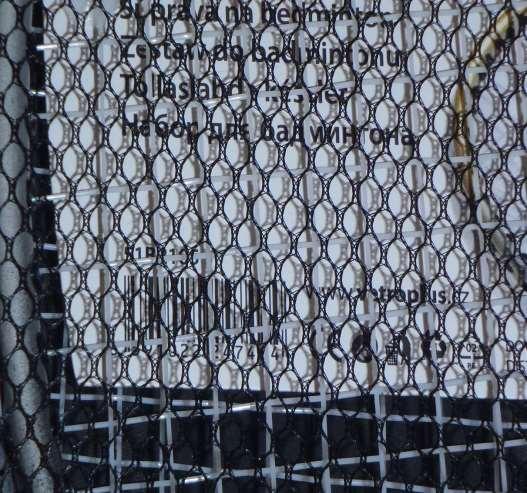

39 Snímač to má opět těžké 39

40 Prostor pro dotazy Děkuji Vám za pozornost! GS1 Czech Republic
