1 BP51 INŽENÝRSKÉ SÍTĚ DOC. ING. JAROSLAV RACLAVSKÝ, PH.D. ÚSTAV VODNÍHO HOSPODÁŘSTVÍ OBCÍ 2. Prostorová koordinace sítí technického vybavení (inženýrských sítí)

2 ČSN prostorová norma, vztah IS k budovám, tokům, komunikacím - krytí IS - koordinace - společné a sdružené trasy

3 Vedení technického vybavení se dělí podle účelu na: a) elektrická (silová) vedení (včetně vedení trakčních, pro veřejné osvětlení, ); b) telekomunikační vedení (pro poskytnutí telekom. služeb hovorového i nehovorového charakteru, vedení systémů monitoringu, měření a regulace, řízení, ovládání apod.); c) vodovodní řady a přípojky; d) plynovodní potrubí; e) vedení tepelných sítí (vytápění a rozvod teplé vody); Dříve nazývané teplé užitkové vody f) jiná vedení (např. produktovody); g) kanalizační stoky a přípojky (včetně vedení drenážních systémů apod.).. 3

4 Podle svého uložení ve vztahu k povrchu území (terénu) se vedení technického vybavení dělí na: a) vedení v podzemní trase; b) vedení v nadzemní trase (venkovní vedení); c) vedení v pozemní trase (v trase na povrchu terénu). 4

5 PROSTOROVÁ ÚPRAVA VEDENÍ TECH.VYBAVENÍ ČSN Historický vývoj uspořádání IS nekoordinované koordinované samostatné trasy společné trasy (úspory v zemních pracích) sdružené trasy kolektory, technické chodby,. 5

6 Společná a sdružená trasa vedení technického vybavení Společná : směrově a výškově zkoordinované, prostorově náročné uložení dvou a více druhů vedení technického vybavení dle této ČSN , obvykle pod úrovní terénu. Sdružená : směrově a výškově zkoordinované sjednocení minimálně dvou druhů vedení technického vybavení uložených prostorově úsporně do ochranné konstrukce příslušného typu sdružené trasy (viz 2.5 a ČSN ) Kombinovaná trasa vedení techn. vybavení 6

7 Úspory výkopu při současném provádění sítí v spol. trase 900 7

8 ZÁSADY KOORDINACE A) Vodorovné odstupy při souběhu sítí + svislé odstupy při křížení Pracovní prostor pro zemní práce při opravách Bezpečnostní odstup, když se sítě navzájem nepříznivě ovlivňují Vzdálenosti se měří od vnějších povrchů vedení či jeho ochranné konstrukce 8

9 B) Respektování zájmových pásem podzemního vedení Tak, aby bylo možno další vedení výhledově položit. Tak, aby mezi správci nedocházelo k rozporům 9

10 VZTAH IS K SÍTI KOMUNIKAČNÍ Místní komunikace - (ČSN ) (obr. Příklad řezu místní komunikací) 10

11 d o p r ava č. odst up p r uh p r uh p r uh p r uh č. odst up č ní Příklad řezu místní komunikací ŘIDRUŽENÝ DOPR. PROSTOR ŘIDRUŽENÝ DOPR. PROSTOR PR. PROSTOR 11

12 Pro uložení sítí užíváme především: Přidružený dopravní prostor Zeleň = trávníky Chodníky v pořadí Cyklistické stezky Obslužné jízdní pruhy 12

13 pak teprve Hlavní dopravní prostor Výjimkou jsou - stoky Kladou se doprostřed vozovky, příjezd techniky k šachtám. Slouží k : - odvodnění komunikace - napojení dešťových vpustí 13

14 IS A KOMUNIKACE V EXTRAVILÁNU Síť silnic nižší kategorie (II, III) se snažíme využít pro údržbu IS v extravilánu jejich topologie se silniční přizpůsobuje Významné sítě (dálnice, železnice) vyhýbáme se souběhu, křížení co nejkratší = kolmé Méně významné komunikace (místní ) křižujeme alespoň pod úhlem

15 ŽELEZNICE - vyhýbat se ochrannému pásmu, zejména souběhu v ochranném pásmu - u elektrifikovaných tratí korozní ohrožení bludnými proudy - křížení kolmé, v chráničce odolné proti korozi - výkop pro otevření chráničky ( demontáž IS ) nesmí ohrozit stabilitu želez. násypu 15

16 VODNÍ TOKY - přechod vrchem (obr.) = ohrožení mrazem bleskem vandaly - využít je možno: 1. dopravní mosty (kromě železničních) 2. jednoúčelové trubní mosty samonosné příhradové zavěšené 16

17 Přechody vodních toků vrchem Uložení na vynášecí konstrukci (jednoúčelová nosní konstrukce) 17

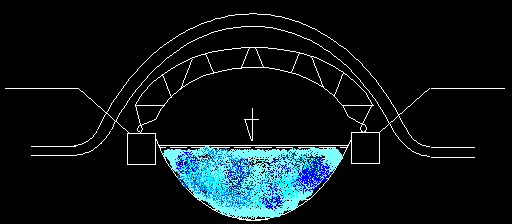

18 Přechody vodních toků vrchem samonosné Samostatné přechody trubních vedení přes vodní toky (nadchody) 18

19 Přechody vodních toků vrchem zavěšené Samostatné přechody trubních vedení přes vodní toky (nadchody) 19

20 Zájmová pásma podzemního vedení vztah IS k budovám 20

21 21

22 Blíže k budovám se volí: vedení 3. kategorie - ta s přípojkami vedení 2. kategorie a vedení bez přípojek (veřejné osvětlení se řadí blíže k obrubníku, případně do vozovky) Kabelová vedení se do vozovky umisťují zcela výjimečně, staticky zabezpečená ( chráničky ) 22

23 Oboustranné uložení sítí 3. kategorie : po obou stranách HDP pokud investiční náklady na dlouhé přípojky pod vozovkou jsou větší než náklady na podružný řad, pro který volíme většinou minimální dovolené světlosti stanovené normami či jinými předpisy pro danou síť kabely n.n. nemívají přípojky, jsou vedeny ve smyčkách od jedné HDS k druhé, propojení a odbočení uvnitř 23

24 VZÁJEMNÉ OVLIVŇOVÁNÍ IS Antagonistické dvojice: kovová potrubí x kabely Úniky proudu z poškozených kabelů do půdního prostředí = bludné proudy.. způsobují elektrochemickou korozi na potrubí. silové elektrokabely x sdělovací kovové kabely Magnetické pole kolem silového kabelu, protínané vodičem sdělovacím kabelem indukuje ve sdělovacím kabelu druhotné, sekundární proudy. Ty narušuji proudové parametry přenášející informace. 24

25 tepelná vedení x vodovody (pitné vody) Zahřívání vody vytváří prostředí náchylnější k pomnožení mikroorganismů. plynovody x duté prostory Dutými prostory v podzemí mohou být topné plyny, unikající z poškozených plynovodů, rozvedeny do budov, kde mohou způsobit výbuch. 25

26 Při průchodu zeminou ztrácí topné plyny zčásti nebo zcela svůj zápach. Dutými prostorami jsou u IS stoky a tepelné kanály. Nemůžeme-li dodržet vzdálenosti předepsané pro antagonistické dvojice vkládáme jednu z nich do - ochranné konstrukce (většinou chráničky). 26

27 IS A ZELEŇ Stromy a křoviny: mají vyhrazeno pásmo společně se stožáry (u obrubníku) pokud je šířka přidruženého prostoru nad 4,5 m. Síť nemá ohrozit kořeny (výkopem) kořeny nemají ohrožovat síť (biologickou korozí, pronikáním do hrdel) odstup mezi osou stromu a povrchem IS je 1,0 1,5 m. Ve stísněném prostoru mají přednost IS 3.kategorie. V hygienicky ohrožené oblasti má přednost zeleň, např. jako protihluková a proti emisní bariéra (rozhodnutí hygienika). 27

28 KRYTÍ IS Vzdálenost od terénu k hornímu povrchu IS: Plní funkce: Mechanické ochrany - vandalství, sabotáž zatížení zeminou dynamické zatížení pojížděním Bezpečnostní ochrana člověka před možným nebezpečím Tepelná izolace - zamrzání (vody, stoka, vlhký plyn) Estetické hledisko - ( zadrátovaná krajina ) Tato hlediska vedou k stanovení - minimálního požadovaného krytí IS (Tab. - Minimální dovolené krytí IS) 28

29 29

30 30

31 31

32 32

33 Tab. - Minimální dovolené krytí IS Síť - povrch Chodník Vozovka Terén (pole) Silové kabely do 1 kv (nn) Detto do 110 kv 0,35 1,0 0,3 0,7 1,3 1,3 1,3 Plynovod 0,8 1,0 0,8 Vodovod Tepelné vedení 1,0-1,6 Dle izolač.vlastností půdy 1,2 1,0 1,6 0,5 1,0 0,5 Kolektor 0,5 1,0 0,5 33

34 MAXIMÁLNÍ PŘÍPUSTNÉ KRYTÍ Příliš velké krytí způsobuje: Obtížnou identifikace sítě v terénu Obtížné a nákladné výkopy při haváriích a opravách U plynovodů možnost neidentifikovatelného úniku z poškozeného potrubí do méně pravděpodobných směrů Při krytí do 1,5 m směřuje únik převážně vzhůru, v zemině se neodfiltruje pach plynu 34
