Návod k použití Digitální kompas s měřením vnitřní a vnější teploty KL3863

Transkript

1 Návod k použití Digitální kompas s měřením vnitřní a vnější teploty KL3863 Charakteristika Digitální kompas 16 směrů světových stran Navádění Digitální budík se zobrazováním data 12/24 mód pro zobrazování hodin Budík se opakuje každý den Časoměřič Podsvícení displeje Teplota je zobrazována v C nebo F

2 Popis tlačítek 1. [MODE] tlačítko 2. [SET] tlačítko 3. [ START/STOP] [RESET] tlačítko 4. [ C/ F] tlačítko 5. [IN/OUT TEMP] [ICE-ALERT] tlačítko 6. [ALARM ON/OFF] tlačítko 7. [COMPASS] tlačítko 8. [BEARING] tlačítko 9. [BACKLIGHT] tlačítko 10. [RESET] tlačítko 11. Ukazatel kompasu (ukazuje světovou stranu) 12. Přípojka vnějšího senzoru 13. Vnější senzor 14. Prostor pro baterie 2

3 Výměna baterií 1. Otevřete prostor pro baterie a vložte dvě AA (UM-3) baterie, v směru správné polarity. 2. Za stavu slabých baterií se zobrazí ukazatel slabých baterií. Vyměňte ihned baterie. Baterie vyhazujte jen do sběrných košů pro tento účel určených. Instalace a kalibrace kompasu Digitální kompas: Jak namontovat digitální kompas: 1. Nemontujte přístroj na nebo blízko prostoru s AIRBAGEM. 2. Umístněte přístroj horizontálně ve vyhovující poloze na palubní desku. Ujistěte se zda přístroj nepřekáží řidiči ve výhledu. 3. Umístněte přístroj mimo dosah magnetických zařízení (např.: reproduktor). 4. Očistěte kontaktní povrch a použijte úchytné pásky na spodní stranu přístroje. 5. Natočte displej do požadované polohy. Kalibrace kompasu: Po namontování kompasu podle bodů uvedených nahoře, můžete začít s kalibrací přístroje: 1. Najděte místo kde se můžete bezpečně otáčet s vozidlem (např.: prázdné parkoviště). Zaparkujte vozidlo daleko od jiných vozidel a nechte motor běžet. Zapněte všechny elektrické zařízení, které běžně používáte (ohřívání, ventilátor, rádio, stírače, odmrazovače oken atd.). A. Po vložení baterií nebo nesetu přístroje, bude kompas žádat o kalibraci a zobrazí se blikající "CALIBRATION". V tomto případě můžete přeskočit body 2. a 3. a rovnou stlačte [BACKLIGHT] tlačítko pro zahájení kalibrace. B. Obecně můžete začít s kalibrací kompasu od bodu 2 uvedeného dole. 2. Stiskněte [COMPASS] jednou, pro otevření módu pro kompas. 3. Stiskněte a držte [COMPASS] tlačítko na 3 sekundy pro otevření módu kalibrace a začne blikat "CALIBRATION". 4. Stiskněte [BACKLIGHT] tlačítko pro zahájení kalibrace. Na displeji se zobrazí rotující ukazatel kompasu a blikající symbol "TURN TWICE ". 5. Pomalu udělejte s vozidlem dvě kolečka. 6. Znovu stiskněte [COMPASS] pro potvrzení kalibrace. 7. Pokud se přístroji nezdaří kalibrace, na displeji bude blikat "DISTORTION". Prosím zopakujte předchozí kroky pro provedení správné kalibrace. 1. Magnetické pole vytvořené kterýmkoliv elektrickým přístrojem, který nebyl zapnut během kalibrace může způsobovat dočasné chyby ve funkci kompasu. Po vypnutí tohoto přístroje bude kompas fungovat znovu správně. 3

4 2. Pokud jsou v okolí silné zdroje rušení, na displeji se zobrazí symbol "DISTORTION", který po opuštění daného prostředí zmizí. Pokud se symbol zobrazuje delší dobu je nutno přístroj překalibrovat. Používání kompasu Stiskněte [COMPASS] jednou pro otevření módu pro kompas. Přístroj zobrazuje údaje s 1-stupňovou odchylkou. Zobrazuje se 16 hlavních směrů, jak je uvedeno dole: SEVER N SEVERO-SEVERO-VÝCHOD NNE SEVERO-VÝCHOD NE VÝCHODO-SEVERO-VÝCHOD ENE VÝCHOD E VÝCHODO-JIHO-VÝCHOD ESE JIHO-VÝCHOD SE JIHO- JIHO-VÝCHOD SSE JIH S JIHO- JIHO-ZÁPAD SSW JIHO-ZÁPAD SW ZÁPADO-JIHO-ZÁPAD WSW ZÁPAD W ZÁPADO-SEVERO-ZÁPAD WNW SEVERO-ZÁPAD NW SEVERO-SEVERO-ZÁPAD NNW Ukazatel kompasu znázorňuje směr vozidla. Pokud například šipka směruje na 60, ukazatel kompasu bude ukazovat ve směru ENE. Na displeji bude zároveň zobrazen úhel a světová strana (60 ENE). Kompas může být aktivován na 5 minut, poté se automaticky vypne. Pokud potřebujete znovu kompas zapnout, stiskněte [COMPASS] tlačítko. Navádění: Tato funkce je dostupná po otevření módu pro kompas. Do paměti si můžete uložit jeden směr. 1. Při zapnutém kompasu stiskněte tlačítko [BEARING] pro uložení úhlu navádění. Tento naváděcí úhel je zobrazován na displeji. Blikající šipka uvnitř kruhu reprezentuje směr navádění. 2. Pokud potřebujete změnit úhel navádění, znovu stiskněte [BEARING]. 3. Pokud chcete navádění vypnout, podržte [BEARING] po dobu 2 sekund. 4

5 Digitální hodiny s budíkem: V módu pro čas můžete stisknout [MODE] tlačítko pro nastavění 4 funkcí v pořadí: Čas>Datum>Budík>Časoměřič>Čas... Nastavení času: 1. V módu pro čas stiskněte a držte po dobu 2 sekund [SET] tlačítko pro otevření nastavovacího módu. Číslice hodin budou blikat. 2. Stiskněte [ ] nebo [ ] tlačítko pro nastavení hodin a poté stiskněte [SET], pro posunutí se k dalšímu kroku. Pořadí nastavování je následovné: Hodiny>Minuty>12/24 mód>hodiny Stiskněte [MODE] pro ukončení. Nastavení datumu: 1. V módu pro datum stiskněte a držte po dobu 2 sekund [SET] tlačítko pro otevření nastavovacího módu. Číslice roku budou blikat. 2. Stiskněte [ ] nebo [ ] tlačítko pro nastavení roku a poté stiskněte [SET], pro posunutí se k dalšímu kroku. Pořadí nastavování je následovné: Roky>Měsíce>Dny>Roky Stiskněte [MODE] pro ukončení. Nastavení budíku: 1. V módu pro budík stiskněte a držte po dobu 2 sekund [SET] tlačítko pro otevření nastavovacího módu. Číslice hodin budou blikat. 2. Stiskněte [ ] nebo [ ] tlačítko pro nastavení času a poté stiskněte [SET], pro posunutí se k dalšímu kroku. Pořadí nastavování je následovné: Hodiny>Minuty>Hodiny Stiskněte [MODE] pro ukončení. 1. Stiskněte [ALARM ON/OFF] tlačítko raz pro vypnutí nebo zapnutí budíku.. 2. Budík po spuštění pípá 1 minutu. 3. Stiskněte kterékoliv tlačítko pro zastavení pípání. Budík bude pípat znovu následující den v ten samý čas. Opakování buzení: 1. Budík pípá 1 minutu, poté se sám vypne, zatímco " " symbol bude blikat. Za 7 minut bude budík zase 1 minutu pípat. 2. Opakované buzení může zapnout tímto způsobem budík až 7 krát za 1 hodinu. 3. Pro vypnutí opakování buzení stiskněte jednou libovolné tlačítko. Časoměřič: 1. V módu pro čas stiskněte [MODE] tlačítko třikrát pro otevření módu časoměřiče na 10 sekund. 2. Stiskněte [START/STOP] tlačítko pro spuštění časoměřiče. 3. Pro zastavení časoměřiče stiskněte [MODE] tlačítko třikrát pro otevření módu časoměřiče a poté stiskněte [START/STOP] tlačítko raz. 4. Pro reset časoměřiče stiskněte a držte [START/STOP] tlačítko 2 sekundy v módu pro časoměřič. Ten se poté resetuje na 00:00:00 5

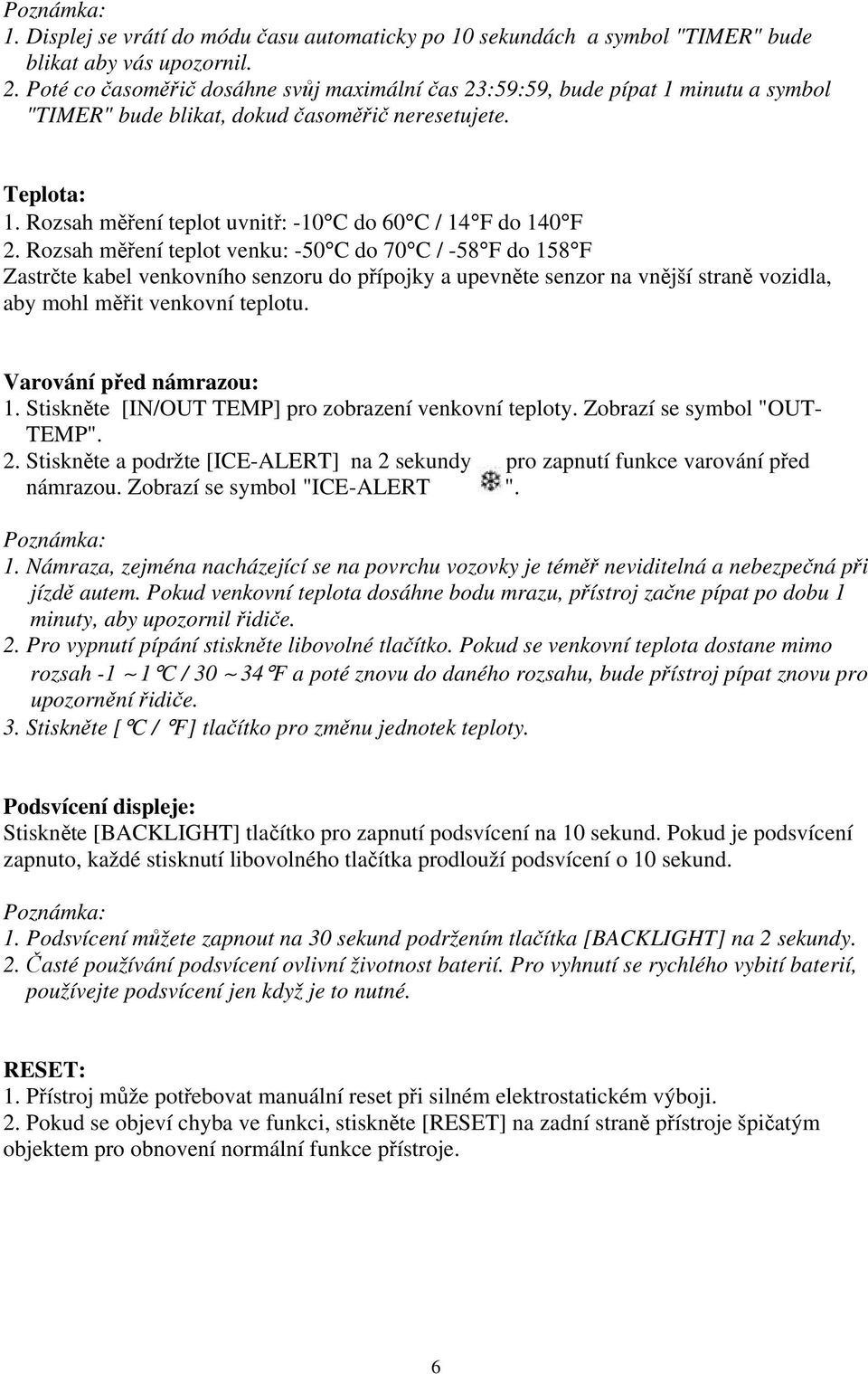

6 1. Displej se vrátí do módu času automaticky po 10 sekundách a symbol "TIMER" bude blikat aby vás upozornil. 2. Poté co časoměřič dosáhne svůj maximální čas 23:59:59, bude pípat 1 minutu a symbol "TIMER" bude blikat, dokud časoměřič neresetujete. Teplota: 1. Rozsah měření teplot uvnitř: -10 C do 60 C / 14 F do 140 F 2. Rozsah měření teplot venku: -50 C do 70 C / -58 F do 158 F Zastrčte kabel venkovního senzoru do přípojky a upevněte senzor na vnější straně vozidla, aby mohl měřit venkovní teplotu. Varování před námrazou: 1. Stiskněte [IN/OUT TEMP] pro zobrazení venkovní teploty. Zobrazí se symbol "OUT- TEMP". 2. Stiskněte a podržte [ICE-ALERT] na 2 sekundy pro zapnutí funkce varování před námrazou. Zobrazí se symbol "ICE-ALERT ". 1. Námraza, zejména nacházející se na povrchu vozovky je téměř neviditelná a nebezpečná při jízdě autem. Pokud venkovní teplota dosáhne bodu mrazu, přístroj začne pípat po dobu 1 minuty, aby upozornil řidiče. 2. Pro vypnutí pípání stiskněte libovolné tlačítko. Pokud se venkovní teplota dostane mimo rozsah -1 1 C / F a poté znovu do daného rozsahu, bude přístroj pípat znovu pro upozornění řidiče. 3. Stiskněte [ C / F] tlačítko pro změnu jednotek teploty. Podsvícení displeje: Stiskněte [BACKLIGHT] tlačítko pro zapnutí podsvícení na 10 sekund. Pokud je podsvícení zapnuto, každé stisknutí libovolného tlačítka prodlouží podsvícení o 10 sekund. 1. Podsvícení můžete zapnout na 30 sekund podržením tlačítka [BACKLIGHT] na 2 sekundy. 2. Časté používání podsvícení ovlivní životnost baterií. Pro vyhnutí se rychlého vybití baterií, používejte podsvícení jen když je to nutné. RESET: 1. Přístroj může potřebovat manuální reset při silném elektrostatickém výboji. 2. Pokud se objeví chyba ve funkci, stiskněte [RESET] na zadní straně přístroje špičatým objektem pro obnovení normální funkce přístroje. 6

7 7
