1 5 645 Obslužný software pro vizualizaci zařízení ACS715 Obslužný, alarmový a software pro zpracování úloh v systému s centrálami OCI600, OCI611, OZW10 a OZW111 Servisní software pro regulátory s komunikací LPB přes komunikační interface OCI69 Software pro dálkovou obsluhu, kontrolu a uvedení do provozu zařízení pro vytápění, ventilaci a dálkové vytápění a pro dálkový odečet / sběr údajů o spotřebě. Verse pod Windows. Použití Dálkové řízení s komunikačními centrálami OCI600 a OCI611: dálková obsluha a kontrola zařízení pro vytápění s přístroji (regulátor, impulsní adaptér, čidlo teploty/adaptér, impulsní modul, reléový modul) propojenými přes LPB (Local Process Bus) Dálkové řízení s centrálami M-Bus OZW10 a OZW111: dálková obsluha a kontrola zařízení s přístroji s komunikací M-Bus (regulátor, měřič) v systémech centrálního zásobování teplem odečet údajů o spotřebě z měřičů s M-Bus pro rozúčtování spotřeby Servisní software s komunikačním interface OCI69: testování a uvedení do provozu regulátorů s komunikací LPB Funkce Obslužný software ACS715 má k dispozici následující funkce: Funkce Popis Schéma zařízení Vizualizace a dálková obsluha s grafickým znázorněním zařízení standardní předdefinovaná grafika a datové body pro každý přístroj uživatelské grafika, datové body a vazby definované uživatelem Obslužná kniha Vizualizace a dálková obsluha všech přenášených datových bodů připojených přístrojů standardní předdefinované stránky a datové body pro každý přístroj uživatelské stránky a datové body definované uživatelem CE1N5645de Siemens Building Technologies HVAC Products

2 Funkce Trend Online Offline Přenos souborů Parametrování Protokol uvedení do provozu Navigace zařízení pohled na přístroj pohled na zařízení Spojení přímo modem Popis Snímání a zobrazení dynamického chování zvolených datových bodů s připojením na zařízení bez připojení na zařízení Přenos a ukládání souboru centrál a paměťových karet Čtení a zpracování nastavených parametrů přístroje v tabulkové formě Protokolování nastavených parametrů jednotlivých přístrojů, skupin přístrojů nebo celého zařízení Pohled na zařízení ve stromové struktuře pohled odpovídá adresování přístrojů pohled je definován uživatelem Způsob spojení se standardním null-modemovým kabelem přes telefonní modem Alarmový software Alarmový software je nadřazený program a je součástí balíku ACS715. Funkce Alarm Systémové hlášení Spojení přímo modem Popis Alarmy centrály, příp. zařízení jsou přijaty, uloženy, zobrazeny a poslány na místní tiskárnu Informace z centrály, příp. zařízení jsou přijaty, uloženy, zobrazeny a poslány na místní tiskárnu Způsob spojení se standardním null-modemovým kabelem přes telefonní modem Software pro zpracování úloh Software pro zpracování úloh je nadřazený program a je součástí balíku ACS715. Funkce Popis Řízení úloh Plánování úloh a vyhodnocení Záznam úloh Navigace zařízení Spojení přímo modem Kontrola všech plánovaných úloh Definice, plánování a vyhodnocení úloh Záznam výsledků provedení všech plánovaných úloh Pohled na zařízení ve stromové struktuře Způsob spojení se standardním null-modemovým kabelem přes telefonní modem Servisní software Servisní software má pevnou funkčnost a je součástí balíku ACS715. Funkce Popis Obslužná kniha Vizualizace a dálková obsluha všech přenášených datových bodů připojených přístrojů standardní předdefinované stránky a datové body pro každý přístroj uživatelská Trend Online stránky a datové body definované uživatelem Snímání a zobrazení dynamického chování zvolených datových bodů, s připojením na zařízení Funkce Parametrování Popis Čtení a zpracování nastavených parametrů přístroje v tabulkové formě 2/20

3 Protokol uvedení do provozu Navigace zařízení Spojení Protokolování nastavených parametrů jednotlivých přístrojů, skupin přístrojů nebo celého zařízení Pohled na zařízení ve stromové struktuře. Pohled odpovídá adresování přístrojů. Přímo se standardním null-modemovým kabelem Kombinace přístrojů Počet zařízení Počet zařízení je pro všechny programy neohraničený. Počet přístrojů v zařízení Počet přístrojů v zařízení je v obslužném softwaru a software pro zpracování úloh omezen. Při alarmovém a servisním softwaru je počet přístrojů neomezen. Pro ACS715 je pro omezení počtu přístrojů definován kredit. Každý připojený přístroj sníží tento kredit o hodnotu specifickou pro daný přístroj. Takže je možné připojit jen tolik přístrojů, kolik je k dispozici kreditů. Kredit pro ACS715 je 200 Kredity pro příslušné přístroje jsou uvedeny v následující tabulce: Produkt Kredit OCI600, OCI611, OZW10, OZW SIGMAGYR RVL, RVP, RVD 8 SONOGYR, SONOHEAT 3 MEGATRON2, VOLUTRON2 2 MEMOTRON, AEW21.2, PadpulsM1 1 OCI69 0 Přístroj se standardním popisem přístroje 8 Hardware Prvek PC Procesor RAM Pevný disk Displej Rozhraní Minimální požadavek Pentium 100 MHz 32 MB 200 MB volné místo Doporučuje se dodatečně 20 MB pro každé zařízení VGA standardní ovladač 800 x 600, 256 barev Doporučen SVGA standardní ovladač 1028 x 768 Sériové COM1 COM4, do 9'600 baudů (přímo nebo přes modem) Paralelní port pro hardwarový klíč Operační systém Windows 98, druhé vydání / Windows NT 4.0, servisní balík 6 / Windows 2000 Disketová jednotka 3½", 1,44 MB, pro disketu s registračními údaji CD-ROM mechanika 1-rychlostní Modemy Provádí-li se komunikace přes telefonní síť, je potřeba použít modemy. Standardně se dodávají následující ovladače modemů: Elsa MicroLink 56k US Robotics 56k Siemens M20 Nastavení parametrů modemu je možné provést dodatečně. 3/20

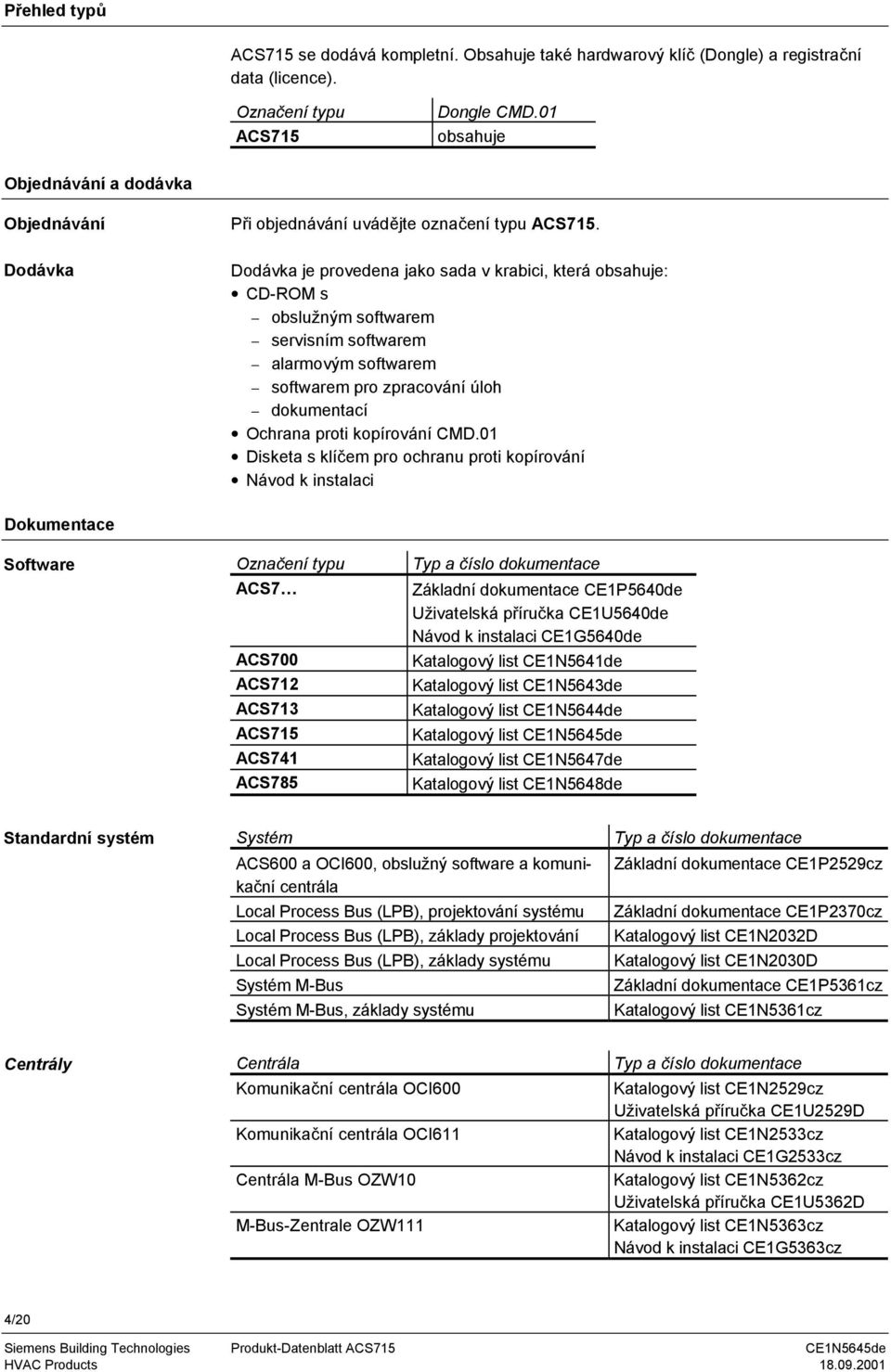

4 Přehled typů ACS715 se dodává kompletní. Obsahuje také hardwarový klíč (Dongle) a registrační data (licence). Označení typu ACS715 Dongle CMD.01 obsahuje Objednávání a dodávka Objednávání Dodávka Při objednávání uvádějte označení typu ACS715. Dodávka je provedena jako sada v krabici, která obsahuje: CD-ROM s obslužným softwarem servisním softwarem alarmovým softwarem softwarem pro zpracování úloh dokumentací Ochrana proti kopírování CMD.01 Disketa s klíčem pro ochranu proti kopírování Návod k instalaci Dokumentace Software Označení typu ACS7 ACS700 ACS712 ACS713 ACS715 ACS741 ACS785 Typ a číslo dokumentace Základní dokumentace CE1P5640de Uživatelská příručka CE1U5640de Návod k instalaci CE1G5640de Katalogový list CE1N5641de Katalogový list CE1N5643de Katalogový list CE1N5644de Katalogový list CE1N5645de Katalogový list CE1N5647de Katalogový list CE1N5648de Standardní systém Systém ACS600 a OCI600, obslužný software a komunikační centrála Local Process Bus (LPB), projektování systému Local Process Bus (LPB), základy projektování Local Process Bus (LPB), základy systému Systém M-Bus Systém M-Bus, základy systému Typ a číslo dokumentace Základní dokumentace CE1P2529cz Základní dokumentace CE1P2370cz Katalogový list CE1N2032D Katalogový list CE1N2030D Základní dokumentace CE1P5361cz Katalogový list CE1N5361cz Centrály Centrála Komunikační centrála OCI600 Komunikační centrála OCI611 Centrála M-Bus OZW10 M-Bus-Zentrale OZW111 Typ a číslo dokumentace Katalogový list CE1N2529cz Uživatelská příručka CE1U2529D Katalogový list CE1N2533cz Návod k instalaci CE1G2533cz Katalogový list CE1N5362cz Uživatelská příručka CE1U5362D Katalogový list CE1N5363cz Návod k instalaci CE1G5363cz 4/20

5 Technika Obslužný a servisní software Všeobecně Obslužný a servisní software obsahuje aplikace s následujícími vlastnostmi: Následující aplikace se mohou nastartovat vícekrát a mohou být v provozu paralelně: Schéma zařízení Obslužná kniha Trend Online Trend Offline Přenos souborů Parametrování Protokol uvedení do provozu. Je možné použít více aplikací současně (např. Schéma zařízení a Obslužná kniha) Aktivní aplikace (např. Parametrování) mohou pracovat na pozadí Uživatelské úpravy jsou možné v následujících aplikacích a pohledech: Schéma zařízení Obslužná kniha Pohled na zařízení Software obsahuje pro každý podporovaný přístroj jeho popis. V popisech přístroje jsou definovány datové body s připojenými vlastnostmi pevně dané vazby pro aplikace. 5/20

6 Schéma zařízení Tato aplikace umožňuje grafické znázornění zařízení (jednotlivé přístroje nebo skupinu přístrojů) s následujícími vlastnostmi: procesní hodnoty se ve schématu automaticky aktualizují žádané hodnoty ve schématu je možné ručně měnit je možné provádět propojení k jiným uživatelským schématům Každému typu přístroje je přiřazena knihovna se standardními schématy zařízení. Všechna podporovaná schémata zařízení obsahují grafické znázornění zobrazené datové body zobrazené texty Aplikace rozezná nastavený typ zařízení, automaticky přiřazuje standardní schéma zařízení a zobrazuje aktuální hodnoty. Pro každý přístroj je možné vytvořit uživatelské schémata zařízení: převzetím a přizpůsobením standardního schématu zařízení vytvořením nového schématu zařízení Uživatelské schémata zařízení se vytváří následovně: Pro grafické zobrazení se musí použít externí grafický software (např. Micrografx Picture Publisher ). Obrázky se mohou převzít ve formátu Bitmap. Aplikace obsahuje integrovaný editor pro vložení datových bodů a vytvoření potřebných vazeb. Všechny uživatelské schémata zařízení se ukládají do oddělené knihovny. Mohou se vytvořit i bez připojení na zařízení (offline). Kdykoliv lze přepínat mezi standardním a uživatelským schématem zařízení. Schémata zařízení lze také vytisknout. 5640O01 6/20

7 Obslužná kniha Aplikace umožňuje vizualizaci všech přenášených datových bodů a jejich hodnot z každého přístroje. Každý typ přístroje obsahuje standardní obslužnou knihu; tvorba a obsah obslužných stránek je předdefinován. Pro každý přístroj a každou skupinu je možné vytvořit uživatelskou obslužnou knihu. K obslužné knize skupiny je možné připojit datové body všech podřazených přístrojů. Standardní a uživatelské obslužné knihy se mohou kopírovat na přístroj stejného typu nebo na nadřazenou skupinu. Uživatelská obslužná kniha má následující vlastnosti: Může být složena z více definovaných stránek Každá stránka se může dělit na více definovaných částí Obslužné knize, stránkám a částem se mohou přiřadit libovolně zvolené datové body a oddělovače Kdykoliv lze přepínat mezi standardní a uživatelskou obslužnou knihou. Každá zvolená stránka se automaticky aktualizuje. Aktualizace se vizualizuje. Obslužné stránky lze vytisknout a exportovat jako ASCII-soubor. 5640O02 7/20

8 Trend Tato aplikace umožňuje záznam libovolných datových bodů zařízení. V definici Trendu se stanovuje popis, zvolené datové body ze všech přístrojů zařízení a vzorkovací interval. Při Trendu Online se může na začátku a na konci záznamu dodatečně zvolit uložení protokolu uvedení do provozu. Při Trendu Offline je možné definovat začátek a konec záznamu. V průběhu Trendu se snímaná data automaticky ukládají a graficky zobrazují. Dřívější záznamy Trendu je možné kdykoliv opět graficky zobrazit. Aplikace Trend je možné provádět online nebo offline: Trend Online: Spojení mezi zařízením a PC je aktivní. Všechny snímané údaje se ukládají přímo v PC. Grafické zobrazení záznamu je online. Trend Offline: Spojení mezi zařízením a PC není aktivní. Všechny snímané údaje jsou zapisovány a ukládány na paměťovou kartu v centrále. Grafické zobrazení záznamu je možné provést až po načtení z centrály. Záznamy Trendu lze vytisknout a exportovat jako ASCII-soubor. 5640O03 8/20

9 Přenos dat Tato aplikace umožňuje přenos souborů mezi centrálou a PC. Umožňuje kopírování souborů z centrály nebo její paměťové karty na PC kopírování souborů z PC na paměťovou kartu centrály formátování paměťové karty. Pro vizualizaci dat je možné použít libovolný editor, vhodný pro ASCII-soubory. Automatizaci přenosu souborů umožňuje použití softwaru pro zpracování úloh. 5640O04 9/20

10 Parametrování Tato aplikace umožňuje zápis, čtení a porovnávání nastavení připojených přístrojů. Nastavení je možné uložit jako sadu parametrů porovnat s uloženou sadou parametrů porovnat se standardní sadou parametrů přepsat s uloženou sadou parametrů přepsat se standardní sadou parametrů. Sady parametrů je možné editovat online nebo offline. Datové body sady parametrů se mohou selektovat jednotlivě. Výsledek přenosu pro čtení, psaní nebo porovnání se zobrazuje online. Sadu parametrů lze vytisknout a exportovat jako ASCII-soubor. 5640O05 10/20

11 Protokol uvedení do provozu Tato aplikace umožňuje protokolování nastavených hodnot jednotlivých přístrojů, skupin vybraných přístrojů nebo celého zařízení. Datové body vybraných přístrojů se ukládají s označením datových bodů, hodnotou, jednotkou a statusem. Protokol uvedení do provozu lze vytisknout a exportovat jako ASCII-soubor. 5640O06 11/20

12 Alarmový software Všeobecně Alarm Alarmový software obsahuje následující aplikace pro příjem a další zpracování alarmů a stavu zařízení: Alarm Systémové hlášení Každý alarm přijatý ze zařízení se zapíše do seznamu alarmů. Průběh odezvy při vzniku alarmu je možné konfigurovat následovně: zaznění akustického signálu otevření okna Popup, zápis alarmu do seznamu alarmů se provede až po uzavření okna tisk na lokální tiskárně libovolná kombinace těchto tří možností V seznamu alarmů si může uživatel volit zobrazované sloupce. Označení a přiřazení jednotlivých sloupců si může konfigurovat podle vlastní potřeby. Celý seznam alarmů lze exportovat jako ASCII-soubor. Přijaté alarmy se automaticky exportují pro další zpracování do jiných programů v ASCII-formátu. 5385O08 12/20

13 Systémové hlášení Systémovým hlášením se kontroluje provoz zařízení. Systémové hlášení obsahuje všeobecné informace zařízení jako typ centrály, telefonní číslo a jméno zařízení. Systémové hlášení centrály OCI600 může přenášet příslušné alarmy, stavy měřičů nebo provozní hodiny. Systémové hlášení lze vytisknout na lokální tiskárně. 2531O03 13/20

14 Software pro zpracování úloh Všeobecně Provedení úloh Software pro zpracování úloh obsahuje aplikace pro automatické řízení a registraci dat zařízení: provedení úloh plánování úloh a vyhodnocení záznam úloh Provedení úloh umožňuje kontrolu všech naplánovaných úloh. Úlohy lze provést v různých zařízeních. Možné úlohy jsou čtení a zápisy datových bodů a čtení souborů. Provedení úloh lze obecně nastartovat nebo zastavit. Jednotlivé úlohy mohou být zablokovány nebo uvolněny. Úlohy lze provést okamžitě. Stav úloh a výsledek posledního provedení se vizualizuje symbolem. 5640O07 14/20

15 Plánování a vyhodnocení Tato aplikace umožňuje plánování úloh a jejich vyhodnocení. Plánování úloh se skládá z popisu, časového bodu provedení a počtu příkazů. Provedení může nastat ve stanoveném čase nebo periodicky. Jako příkazy jsou možné zápis a čtení datových bodů a čtení souborů. Výsledek úloh lze automaticky exportovat. Úloha je vždy omezena na jedno zařízení. 5640O08 15/20

16 Záznam úloh Tato aplikace protokoluje procesy probíhající při provádění úloh. Eviduje všechny automaticky a ručně prováděné úlohy. 5640O09 16/20

17 Všeobecné funkce Navigace zařízení Pro navigaci zařízení se zařízení zobrazuje ve stromové struktuře. Tento pohled podporují následující použití: Schéma zařízení Obslužná kniha Trend Online Trend Offline Parametrování Protokol uvedení do provozu Plánování úloh a vyhodnocování Záznam úloh Volitelné jsou následující pohledy: Pohled přístroje Pohled zařízení Pohled přístroje zobrazuje zařízení odpovídající adresování přístrojů. V pohledu zařízení lze uživatelem definovat stromovou strukturu. Stromová struktura se definuje vkládáním skupin. Přístroje lze libovolně přiřazovat do skupiny. Kdykoli lze přepnout mezi pohledem přístroje a zařízení. Ke každému přístroji a skupině je možné připojit popis. Pohled zařízení lze vypnout, příp. zapnout. 5640O10 17/20

18 Spojení Komunikace s centrálami probíhá přímo nebo přes modem. Přímé spojení Při přímém spojení mezi centrálou a PC je potřebný null-modemový kabel. 5640Z01en RS-232 Nullmodem PC s ACS7... OZW / OCI RS-232 Nullmodem OZW / OCI Bus Bus Spojení přes telefonní síť Při spojení přes telefonní síť je na každé straně umístěn modem. 5640Z02 Modem RS-232 PC s ACS7... Modem Telefonní síť RS-232 OZW / OCI RS-232 Modem OZW / OCI Bus Bus Podrobnější informace o kabelech RS-232, standardních null-modemech a modemech obsahují základní dokumentace. 18/20

19 Pokyny pro uvedení do provozu Instalace softwaru se provádí podle návodu k instalaci, který se dodává v elektronické formě na CD. Pokyny k provozu Programy nabízejí běžné pomocné funkce Windows. Proto je popis příkazů a menu kdykoli k dispozici. 19/20

20 20/ Siemens Building Technologies s.r.o. Změny vyhrazeny
