ZADAVATEL : L CONSULT S.R.O. CHRASTAVSKÁ 263/8,46001 LIBEREC 1

Transkript

1 21

2 21 AKCE : MÍSTO : NÁM. T.G. MASARYKA 102, FRÝDLANT V Č. KRAJ : LIBERECKÝ STUPEŇ : ZAK.ČÍSLO : S021 DATUM : ŘÍJEN INVESTOR : Chrastavská 263/8, Liberec II, IČ : DIČ : CZ ZPRACOVAL : PODHAJECKY.CZ Polní 53E, Mníšek, IČ : DIČ : CZ (4) podhajecky.cz@gmail.com

3 21 CÍL : SÍDLO AGENTURY REGIONÁLNÍHO ROZVOJE NA OBNOVU RYBNÍKÁŘSTVÍ V JIZERSKÝCH HORÁCH ZADÁNÍ OD INVESTORA : ZHODNOTIT AKTUÁLNÍ STAV OBJEKTU A STANOVIT MOŽNOSTI JEHO REKONSTRUKCE NEBO PŘESTAVBY DLE NÁSLEDUJÍCÍCH POŽADAVKŮ : -3.NP -2.NP -1.NP -1.PP VELKOPLOŠNÝ ATELIÉROVÝ BYT KANCELÁŘE AGENTURY SÍDLO AGENTURY -PROSTOR NYNĚJŠÍ PRODEJNY SMĚREM DO NÁMĚSTÍ BY MĚL BÝT VYUŽIT JAKO GALERIE, KTERÁ BUDE SLOUŽIT PŘEDEVŠÍM PRO PREZENTACI A PROPAGACI AKTIVIT AGENTURY. ZÁZEMÍ BY MĚLA TVOŘIT ZASEDACÍ MÍSTNOST S KUCHYŇKOU A SOCIÁLKAMI. -VSTUP DO OBJEKTU BUDE ŘEŠEN HLAVNÍM VSTUPEM A CHODBOU Z NÁMĚSTÍ A TO BEZPROSTŘEDNĚ DO GALERIE A DO SAMOTNÉ AGENTURY BUDOU INSTALOVÁNY DO CHODBY SKLENĚNÉ DVEŘE S ELEKTRICKÝM VRÁTNÝM. DRUHÝ VSTUP BUDE PŘES DVŮR OBJEKTU, DVŮR BY MĚL BÝT UPRAVEN JAKO MUZEUM S VYSTAVENÝMI EXPONÁTY Z JIZERSKÝCH HOR. SKLEPY VYUŽÍT KE KOMERČNÍM ÚČELŮM POPŘÍPADĚ JAKO TECHNICKÉ ZÁZEMÍ BUDOVY UMÍSTĚNÍ KOTLE NA VYTÁPĚNÍ APOD.

4 ARCHITEKTONICKÁ A TECHNICKÁ KONCEPCE DŮM Č.P. 102 NA NÁMĚSTÍ T.G.MASARYKA VE FRÝDLANTĚ MÁ VYSOCE HISTORIZUJÍCÍ CHARAKTER S PRVKY, KTERÉ BUDÍ POZORNOST PAMÁTKÁŘŮ ( SVĚTLÍK VE STŘEŠE, HRÁZDĚNÁ STĚNA V PODKROVÍ APOD. ). Z TOHOTO DŮVODU BYCHOM CHTĚLI PŘISTOUPIT K REKONSTRUKCI OBJEKTU CO NEJCITLIVĚJI, ALE ZÁROVEŇ POUŽÍT MODERNĚJŠÍ TECHNOLOGIE, JAKO JSOU NAPŘ. PROSKLENÉ STĚNY A DVEŘE, KTERÉ ŘEŠENÉ PROSTORY PROSVĚTLÍ A ZPRŮHLEDNÍ. STÁVAJÍCÍ DŘEVĚNÉ DVEŘE, KTERÉ PŮJDOU ZACHOVAT BY SE ZBAVILY STARÉHO NÁTĚRU, PŘEBROUSILY A POVRCHOVÁ ÚPRAVA BY SE PROVEDLA OLEJOVÁNÍM NEBO JEN VOSKOVÁNÍM. STEJNÝM ZPŮSOBEM BY SE POSTUPOVALO PŘI REKONSTRUKCI CELODŘEVĚNÉHO SCHODIŠTĚ A OSTATNÍCH DŘEVĚNÝCH ČÁSTÍ INTERIÉRU. STĚNY DOMU JSOU PRAVDĚPODOBNĚ PROVEDENY ZE SMÍŠENÉHO KAMENNÉHO ZDIVA. NAVRHUJEME PROTO TENTO FAKT VYUŽÍT TÍM, ŽE V NĚKTERÝCH ČÁSTECH OBJEKTU DOJDE K OBNAŽENÍ ZDIVA, K JEHO VYČIŠTĚNÍ A PENETRACI ABY SE ZBAVILO PRAŠNOSTI. TOTO VŠE BY MĚLO BÝT UMOCNĚNO PROMYŠLENÝM OSVĚTLENÍM INTERIÉRU. TAM KDE TO NEBUDE POTŘEBA DOJDE POUZE K OPRAVĚ STÁVAJÍCÍCH OMÍTEK A NÁSLEDNÉ VÝMALBĚ BÍLO BARVOU. PODLAHY V 1.NP V PROSTORÁCH AGENTURY GALERIE BUDOU PROVEDENY Z VELKOFORMÁTOVÉ DLAŽBY. PODLAHY VE 2.NP A VÝŠE NAVRHUJEME ZREKONSTRUOVAT A PROVÉST Z MASIVNÍCH DŘEVĚNÝCH FOŠEN NA PERO A DRÁŽKU S POVRCHOVOU ÚPRAVOU UV OLEJEM NEBO PO DEMONTÁŽI STÁVAJÍCÍCH PRKEN PROVÉST ZÁKLOP Z OSB DESEK NA PERO A DRÁŽKU VE DVOU VRSTVÁCH A POTÉ POKLÁDKU DŘEVĚNÉ VÍCEVRSTVÉ PODLAHY. VE 2.NP ZÁROVEŇ NAVRHUJEME PONECHAT STÁVAJÍCÍ PEC JAKO HISTORIZUJÍCÍ DEKORATIVNÍ ARTEFAKT SPOLEČNĚ SE SVĚTLÍKEM, KTERÝ JE PAMÁTKOVĚ CHRÁNĚN. V KAŽDÉM PATŘE BY MĚLO VZNIKNOUT V MÍSTECH STÁVAJÍCÍHO NOVÉ SOCIÁLNÍ ZÁZEMÍ, KTERÉ BUDE ČLENĚNO NA MUŽE A ŽENY. TOALETY BY BYLY OPATŘENY OMYVATELNÝMI A SNADNO UDRŽOVATELNÝMI PLOCHAMI. VYTÁPĚNÍ OBJEKTU SE UVAŽUJE PLYNEM. ELEKTROINSTALACE SE BUDOU MUSET PROVÉST KOMPLETNĚ NOVÉ. V RÁMCI MOŽNOSTÍ NAVRHUJEME POUŽÍT VESTAVNÉ LEDIODOVÉ OSVĚTLENÍ ZA ÚČELEM MAX. ÚSPORY ELEKTRICKÉ ENERGIE. 21

5 21 STÁVAJÍCÍ STAV STÁVAJÍCÍ POHLEDY Z NÁMĚSTÍ T.G.MASARYKA

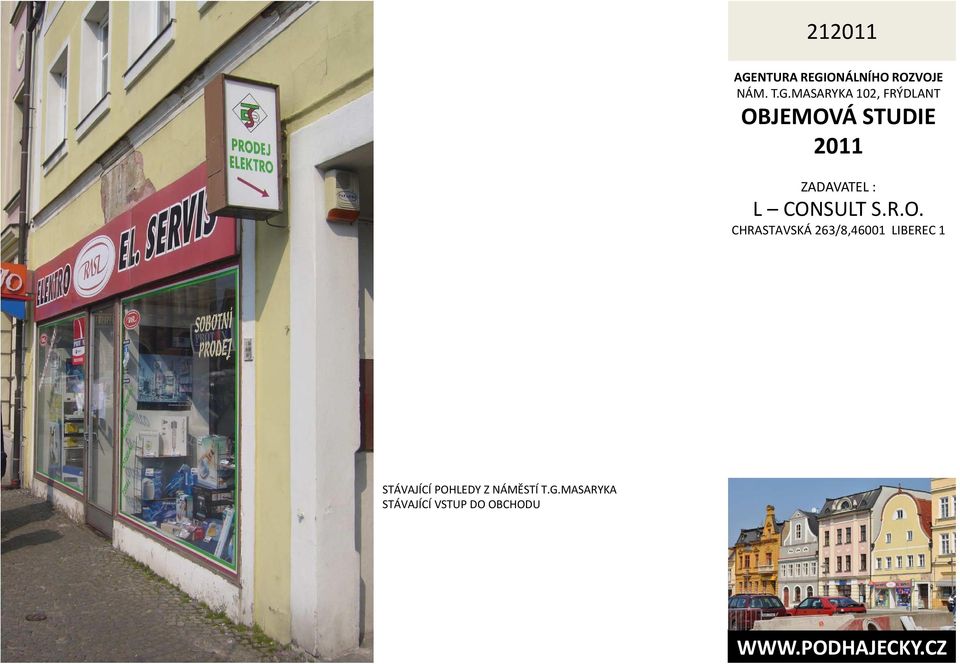

6 21 STÁVAJÍCÍ POHLEDY Z NÁMĚSTÍ T.G.MASARYKA STÁVAJÍCÍ VSTUP DO OBCHODU

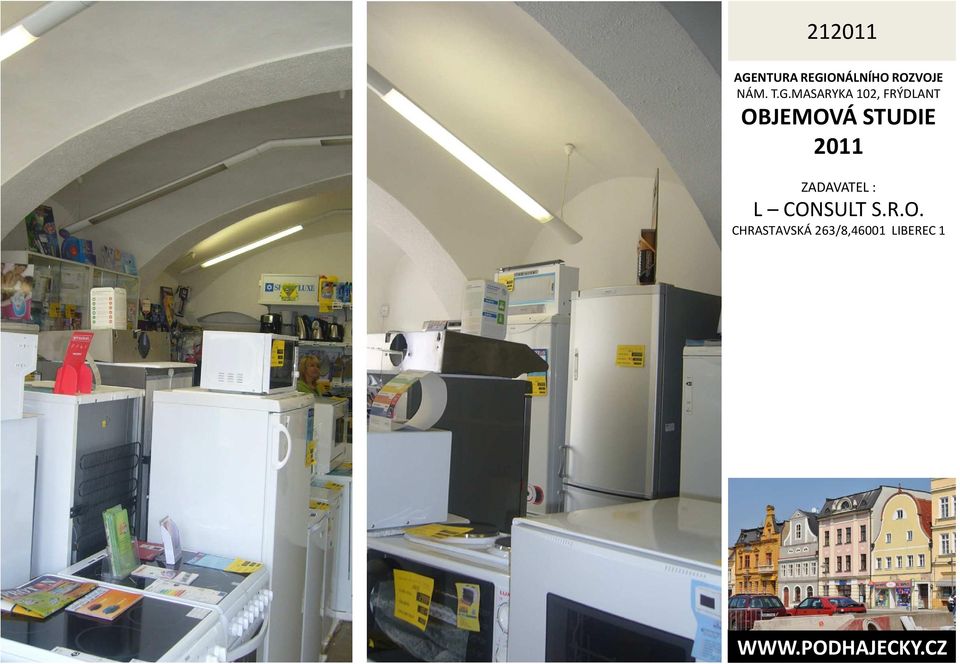

7 21

8 21 STÁVAJÍCÍ POHLEDY CHODBA

9 21 STÁVAJÍCÍ POHLEDY SKLEP

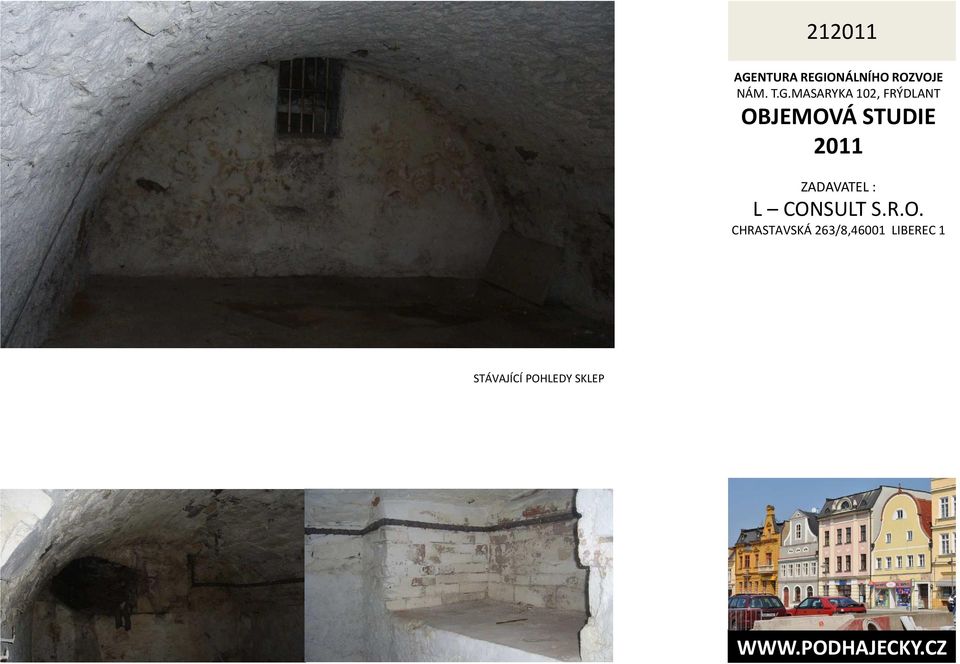

10 21 STÁVAJÍCÍ POHLEDY SKLEP

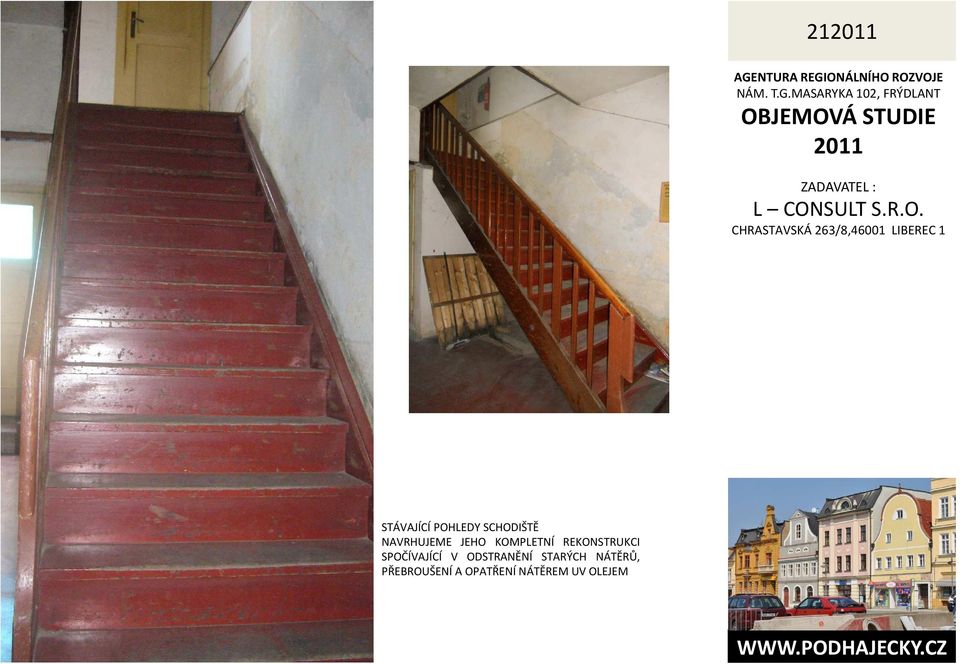

11 21 STÁVAJÍCÍ POHLEDY SCHODIŠTĚ NAVRHUJEME JEHO KOMPLETNÍ REKONSTRUKCI SPOČÍVAJÍCÍ V ODSTRANĚNÍ STARÝCH NÁTĚRŮ, PŘEBROUŠENÍ A OPATŘENÍ NÁTĚREM UV OLEJEM

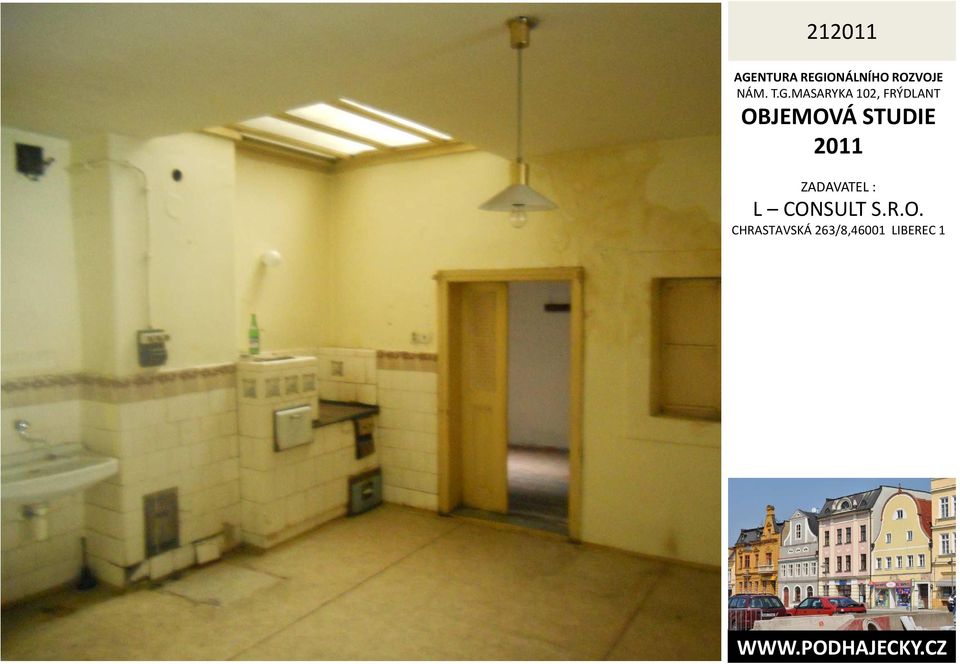

12 21 STÁVAJÍCÍ POHLEDY 2.NP PEC A SVĚTLÍK POŽADAVEK ZE STRANY PAMÁTKÁŘŮ NA ZACHOVÁNÍ SVĚTLÍKU

13 21

14 21 STÁVAJÍCÍ POHLEDY 2.NP KOUPELNA

15 21 STÁVAJÍCÍ POHLEDY 2.NP POKOJE STÁVAJÍCÍ PRKNA DEMONTOVAT A PROVÉST PODLAHU Z MASIVNÍCH FOŠEN NA PERO A DRÁŽKU S POVRCHOVOU ÚPRAVOU UV OLEJEM

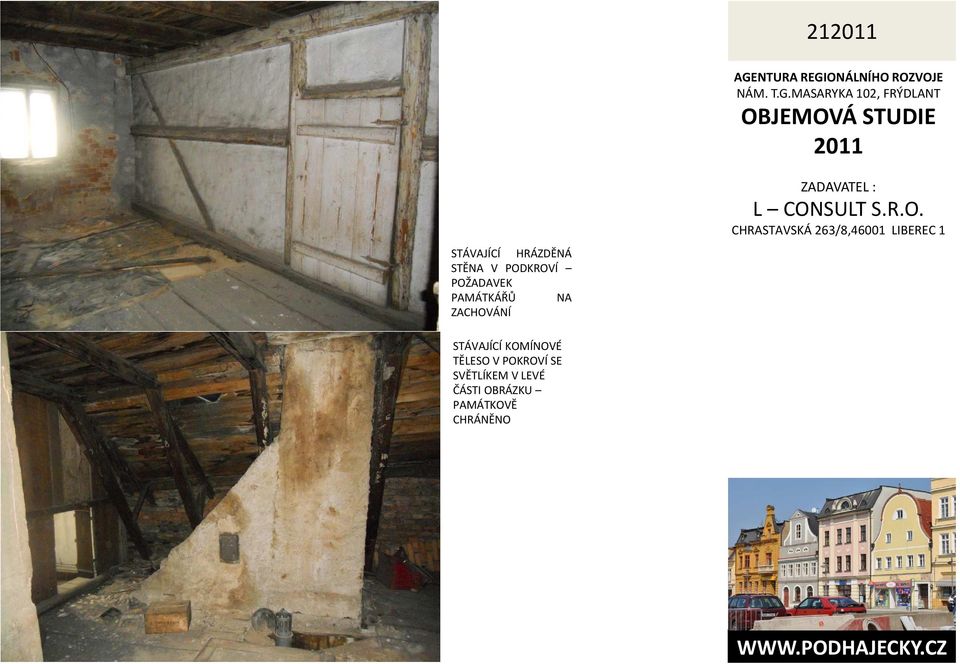

16 21 STÁVAJÍCÍ HRÁZDĚNÁ STĚNA V PODKROVÍ POŽADAVEK PAMÁTKÁŘŮ NA ZACHOVÁNÍ STÁVAJÍCÍ KOMÍNOVÉ TĚLESO V POKROVÍ SE SVĚTLÍKEM V LEVÉ ČÁSTI OBRÁZKU PAMÁTKOVĚ CHRÁNĚNO

17 21 PŘÍKLAD ÚPRAVY NĚKTERÝCH STÁVAJÍCÍCH MASIVNÍCH DŘEVĚNÝCH DVEŘÍ - ODSTRANĚNÍ STARÉHO NÁTĚRU, PŘEBROUŠENÍ A NÁTĚR VOSKEM NEBO UV OLEJEM

18 21 NÁVRHOVANÝ STAV

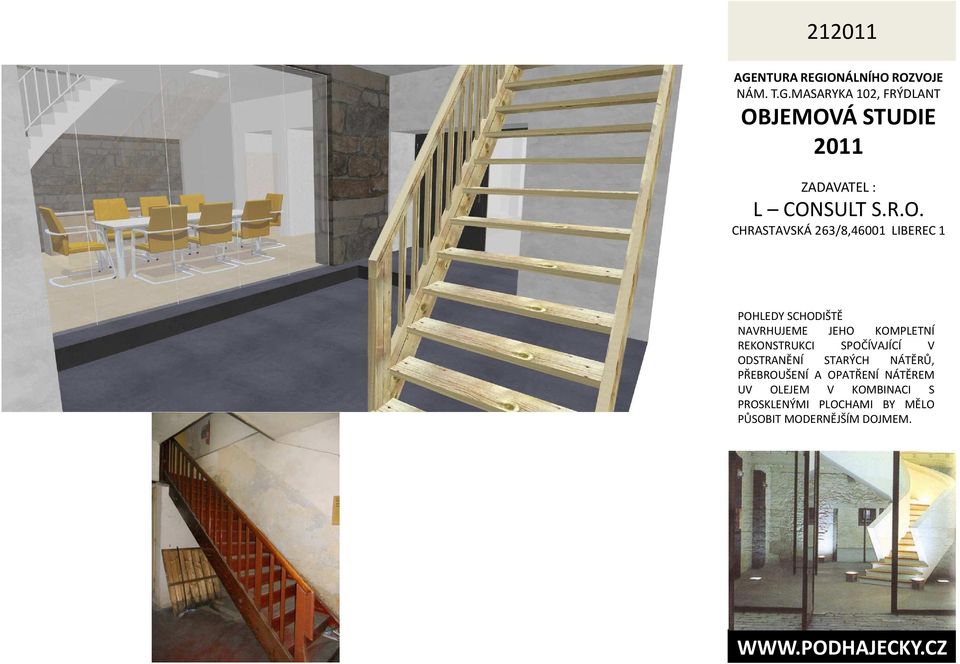

19 21 POHLEDY SCHODIŠTĚ NAVRHUJEME JEHO KOMPLETNÍ REKONSTRUKCI SPOČÍVAJÍCÍ V ODSTRANĚNÍ STARÝCH NÁTĚRŮ, PŘEBROUŠENÍ A OPATŘENÍ NÁTĚREM UV OLEJEM V KOMBINACI S PROSKLENÝMI PLOCHAMI BY MĚLO PŮSOBIT MODERNĚJŠÍM DOJMEM.

20 21 ZASEDACÍ MÍSTNOST AGENTURY 1.NP PROSKLENÁ STĚNA MÍSTNOST PROVZDUŠNÍ A OTEVŘE NOVÉ POHLEDY. KOMBINACE PŮVODNÍHO SMÍŠENÉHO ZDIVA S OMÍTNUTÝMI PLOCHAMI NEBO SDK PŘEDSTĚNAMI BUDE OPĚT VHODNÝM SKLOUBENÍM STARÉHO S NOVÝM.

21 21 GALERIE AGENTURY 1.NP KOMBINACE PŮVODNÍHO SMÍŠENÉHO ZDIVA S OMÍTNUTÝMI PLOCHAMI NEBO SDK PŘEDSTĚNAMI BUDE VHODNÝM SKLOUBENÍM STARÉHO S NOVÝM. CELÝ DOJEM BY MĚLA UMOCNIT VELKOFORMÁTOVÁ KERAMICKÁ DLAŽBA.

22 21

23 21

24 21 GALERIE AGENTURY 1.NP DOPLŇKY PRO VÝSTAVY A PREZENTACE BY SE MOHLY ODEHRÁT V PŘÍRODNÍM ALE TVAROVĚ JEDNODUCHÉM VYJÁDŘENÍ KOMBINACE DŘEVO SKLO APOD.

25 21

26 21

27 21 KOMBINACE PŮVODNÍHO SMÍŠENÉHO ZDIVA S OMÍTNUTÝMI PLOCHAMI NEBO SDK PŘEDSTĚNAMI BUDE VHODNÝM SKLOUBENÍM STARÉHO S NOVÝM. CELÝ DOJEM BY MĚLA UMOCNIT VELKOFORMÁTOVÁ KERAMICKÁ DLAŽBA A MODERNÍ VESTAVNÉ OSVĚTLENÍ.

28 21 PODLAHY STÁVAJÍCÍ DŘEVĚNÉ PRKENNÉ PODLAHY NAVRHUJEME VYMĚNIT ZA CELOMASIVNÍ DŘEVĚNÉ FOŠNY NA PERO A DRÁŽKU, JEJICHŽ POVRCHOVÁ ÚPRAVA BY BYLA PROVEDENA UV OLEJEM. ( JE MOŽNÉ I BAREVNÉ PŘIMOŘENÍ PODLAH VIZ. FOTO ).

29 21 SOCIÁLKY SOCIÁLNÍ ZÁZEMÍ BY BYLO Z DŮVODU ODHMOTNĚNÍ NA MENŠÍM PROSTORU TVOŘENO ROVNĚŽ KMBINACÍ SKLENĚNÝCH PLOCH A KERAMICKÉ DLAŽBY.

30 21 SOCIÁLKY PRINCIP UMYVADEL POSTAVENÝCH NA SOKLECH BY EVOKOVAL NÁVRAT DO HISTORIE COŽ K V TOMTO PŘÍPADĚ NENÍ OD VĚCI..

31 21 OSVĚTLENÍ VĚTŠINA SVĚTEL BY BYLA MODERNÍHO CHARAKTERU S ÚSPORNÝMI ZDROJI ELEKTRICKÉ ENERGIE JAKO JSOU NAPŘ. LEDDIODY APOD. Izar III Typ: stropní a nástěnné svítidlo Popis skla: akrylátové sklo Těleso svítidla: bíle lakovaný plech

32 21 Izar III Typ: stropní a nástěnné svítidlo Popis skla: akrylátové sklo Těleso svítidla: bíle lakovaný plech

33 21

34 21 SCHODIŠTĚ ZASEDACÍ MÍSTNOST AGENTURY V PŘÍPADĚ POTŘEBY ZACHOVÁNÍ SCHODIŠTĚ V ZASEDACÍ MÍSTNOSTI AGENTURY NAVRHUJEME JEHO ODHMOTNĚNÍ V PODOBĚ OCELOVÉ KONSTRUKCE A SKLENĚNÝCH PŘÍČEK.

35 21 SCHODIŠTĚ ZASEDACÍ MÍSTNOST AGENTURY V PŘÍPADĚ POTŘEBY ZACHOVÁNÍ SCHODIŠTĚ V ZASEDACÍ MÍSTNOSTI AGENTURY NAVRHUJEME JEHO ODHMOTNĚNÍ V PODOBĚ OCELOVÉ KONSTRUKCE A SKLENĚNÝCH PŘÍČEK.

36 21 SKLENĚNÉ DVEŘE NAVRHUJEME VŠUDE TAM, KDE NENÍ MOŽNÉ REPASOVAT STÁVAJÍCÍ CELODŘEVĚNÉ DVEŘE

37 21 SKLENĚNÉ PŘÍČKY DOPLNĚK HISTORUJÍCÍ BUDOVY A JEJÍHO INTERIÉRU.

38 21 ZAVĚŠENÉ VÝSTAVNÍ PLOCHY VTIPNÉ A NEOTŘELÉ POJEDNÁNÍ VÝSTAVNÍCH PLOCH, KTERÉ ZÁROVEŇ UMOŽŇUJE BEZPROBLÉMOVOU ÚDRŽBU ( ÚKLID ) A DALŠÍ MANIPULACI ( USKLADNĚNÍ VÝSTAVNÍCH PLOCH V PŘÍPADĚ POTŘEBY.

39 21 SMÍŠENÉ ZDIVO JE MOŽNÉ I NATŘÍT.

40 21 SMÍŠENÉ ZDIVO V PŘÍPADĚ NUTNOSTI JE MOŽNÉ KABELÁŽ ELEKTROINSTALACE OMÍTNOUT DO GEOMETRICKY ČISTÝCH TVARŮ.

41 21

42 21

43 21

44 21 PŘÍKLAD POJEDNÁNÍ PODLAHY A STĚNY

45 21 PŘÍKLAD POJEDNÁNÍ PODLAHY A STĚNY

46 21 PŘÍKLAD POJEDNÁNÍ PODLAHY A STĚNY

47 21 PŘÍKLAD POJEDNÁNÍ PODLAHY A STĚNY

48 21 VÝKRESOVÁ DOKUMENTACE

49 21 1.NP STÁVAJÍCÍ STAV 1.NP NAVRŽENÁ DISPOZICE

50 21 2.NP STÁVAJÍCÍ STAV 2.NP NAVRŽENÁ DISPOZICE
