Plynový průtokový kotel Logamax U124 / U124 K

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Plynový průtokový kotel Logamax U124 / U124 K"

Transkript

1 /99 CZ Návod k montáži a údržbě Plynový průtokový kotel Logamax U24 / U24 K Hořák je nastaven ve výrobě na zemní plyn Pečlivě uschovejte Pro odbornou firmu

2 Obsah Předpisy, směrnice Rozměry, přípojky plynu a vody Montáž Přípojky potrubí Montáž plynového průtokového kotle Přípojka spalin Elektrické připojení Uvádění do provozu Příprava provozní pohotovosti Protokol o uvedení do provozu Práce s uváděním do provozu Údržba Protokol o údržbě Údržbové práce Přestavení na jiný druh plynu Dodatek Provozní hlášení Hlášení o poruchách Technická data Tento návod k montáži a údržbě je platný pro: plynové průtokové kotle Buderus Logamax U 24/U 24 K. Typ B BS Kategorie CZ II 2H3P 8; 50 mbar, (zemní plyn E(H) a kapalný plyn P) Napájení 230 VAC, 50 Hz, IP 44 Plynový průtokový kotel lze vybavit těmito regulačními přístroji: z dvoupolohovým regulátorem teploty 24 V z modulovaným regulátorem prostorové teploty (digitálním) ERC z regulačním přístrojem RC z regulačním přístrojem HW 420 2

3 Směrnice, předpisy Směrnice, předpisy Plynové průtokové kotle Buderus Logamax U24/ U24 K odpovídají svou konstrukcí a provozem "Základním požadavkům směrnice o přístrojích 90/ 396/EHS" s přihlédnutím k DIN 3368-TZ, jakož i EN 297 a EN 625. Při instalaci a provozu zařízení je třeba dbát technických pravidel, ustanovení stavebního dozoru a zákonných předpisů. Při práci na rozvodu vody musí být vždy uzavřena skříň univerzálního hořákového automatu (UBA). Montáž, připojení plynu a spalin, první uvedení do provozu, napojení na el. sí, jakož i údržbu smí provádět jen odborná firma. Práce na přípojce plynu musí provést jen koncesovaná odborná firma. Čištění a údržbu provádět jednou do roka. Přitom je třeba celé zařízení přezkoušet na bezchybnou funkci. Zjištěné závady ihned odstranit. V kotli Logamax U24/U24 K je zabudováno hlídání úniku spalin. Toto přerušuje přívod plynu k hořáku a vypíná jeho provoz, pokud unikají spaliny do místnosti instalace. Po určité době se hořák automaticky rozběhne, pokud je potřeba tepla. Po trojím spuštění hlídání úniku spalin se kotel zablokuje. Závada pak musí být odstraněna odbornou firmou. Hlídání spalin nesmí být vyřazeno z provozu, ani v případě nouze. Zásah do něho by v důsledku unikání spalin mohl ohrozit na životě osoby v místnosti instalace. Při častějším spouštění hlídání spalin musí být závada odstraněna odbornou topenářskou firmou a provedena funkční zkouška. Při výměně dílů se smějí použít jen originální náhradní díly. Při instalaci a provozu je třeba přihlížet k národním normám a místním předpisům k ochraně ovzduší, odpadních vod, odvodu spalin a zásobování energií. ČSN Ústřední vytápění. Projektování a montáž. ČSN Požární bezpečnost lokálních spotřebičů a zdrojů tepla ČSN Teplovodní a nízkotlaké parní kotle. Základní ustanovení. ČSN Zabezpečovací zařízení pro ÚT a ohřev TUV. ČSN Plynová zařízení. Zásady provozu. ČSN Navrhování komínů a kouřovodů. ČSN Provádění komínů a kouřovodů a připojování spotřebičů paliv. ČSN EN 437 Zkušební plyny. Zkušební přetlaky. Kategorie spotřebičů. ČSN EN 625 Kotle na plynná paliva pro ÚT. Zvláštní požadavky na kombinované kotle s jmen. příkonem do 70 kw. ČSN EN Bezpečnost elektrických spotřebičů pro domácnost ČSN EN Elektrotechnické předpisy ČSN Připojování elektr. přístrojů a spotřebičů ČSN EN 775 Zásobování plynem, plynovody v budovách TPG Odběrná plynová zařízení TPG Vyústění odtahů spalin spotřebičů plyn.paliv na venkovní zdi EN 483 Kotle pro plynná paliva typu C s výkonem do 70 kw ČSN Ohřívání užitkové vody ČSN Vnitřní vodovody 3

4 2 Rozměry, přípojky plynu a vody 2 Rozměry, přípojky plynu a vody při při VK = výstup vody z kotle R 3 / 4 VS = vstup vody do zásobníku G / 2 (samostatný přístroj) GAS = přípojka plynu G RS = zpátečka zásobníku do zásobníku G / 2 (samostatný přístroj) RK = zpátečka kotle R 3 / 4 AS = odpouštěcí pojistný ventil Rp 3 / 4 AB = výstup TUV R / 2 (Kombi-přístroj) EK = vstup studené vody R / 2 (Kombi-přístroj) 4

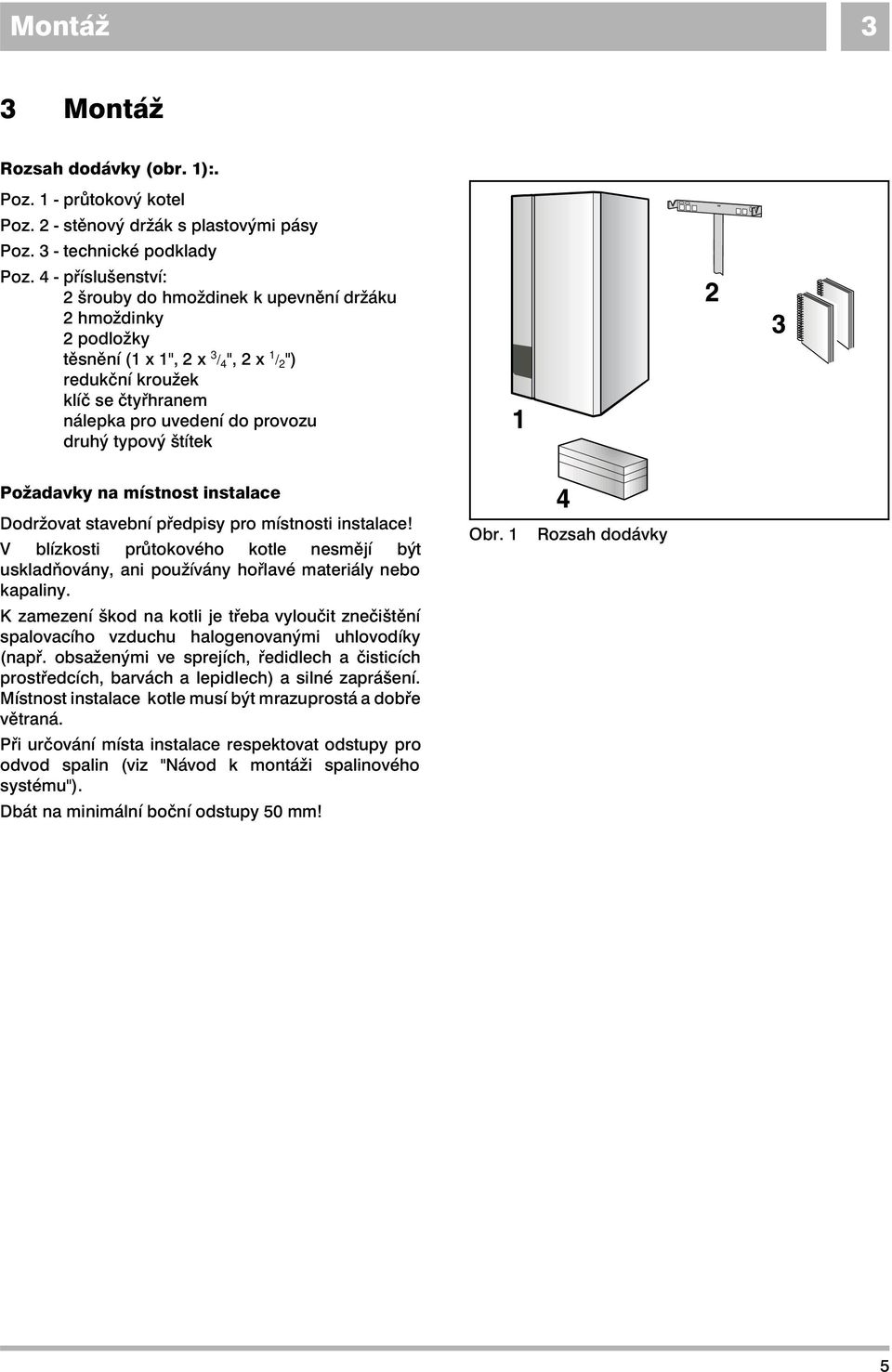

5 Montáž 3 3 Montáž Rozsah dodávky (obr. ):. Poz. - průtokový kotel Poz. 2 - stěnový držák s plastovými pásy Poz. 3 - technické podklady Poz. 4 - příslušenství: 2 šrouby do hmoždinek k upevnění držáku 2 hmoždinky 2 podložky těsnění ( x ", 2 x 3 / 4 ", 2 x / 2 ") redukční kroužek klíč se čtyřhranem nálepka pro uvedení do provozu druhý typový štítek Požadavky na místnost instalace Dodržovat stavební předpisy pro místnosti instalace! V blízkosti průtokového kotle nesmějí být uskladňovány, ani používány hořlavé materiály nebo kapaliny. K zamezení škod na kotli je třeba vyloučit znečištění spalovacího vzduchu halogenovanými uhlovodíky (např. obsaženými ve sprejích, ředidlech a čisticích prostředcích, barvách a lepidlech) a silné zaprášení. Místnost instalace kotle musí být mrazuprostá a dobře větraná. Při určování místa instalace respektovat odstupy pro odvod spalin (viz "Návod k montáži spalinového systému"). Dbát na minimální boční odstupy 50 mm! Obr. Rozsah dodávky 5

6 3 Montáž 3. Přípojky potrubí Přípojka otopného okruh Potrubí a otopná tělesa důkladně propláchnout! Pokud není kotel ihned instalován, je třeba všechny přípojky zakrýt, např. lepicí páskou! z Namontovat přípojnou skupinu (příslušenství) - viz "Návod k montáži připojovací skupiny". z Potrubí připojit bez napětí (Obr. 2 a 3). K ochraně celého zařízení doporučujeme zabudovat do vratného vedení filtr nečistot. Bezprostředně před a za filtrem je třeba instalovat uzávěry pro případ jeho čištění.. Logamax U24 bez externího zásobníku z Mezi výstup vody ze zásobníku a vstup vratné vody do zásobníku namontovat propojovací potrubí U-KS (příslušenství - obr. 2 a 3). Obr Připojování potrubí na omítce Logamax U24 K s externím zásobníke z Vsadit nátrubky pro připojení zásobníku do připojovací desky. Nátrubky jsou u příslušenství k zásobníku. Přípojka plynu Práce na rozvodu plynu smí provádět jen koncesovaná odborná firma. z Přípojku plynu nutno provést podle místních platných předpisů o plynových instalacích a do ní nainstalovat uzavírací kohout (příslušenství) se šroubením. Potrubí připojit bez pnutí (obr. 2 a 3). Doporučuje se do plynového potrubí zabudovat i filtr plynu. Přípojka TUV Nepoužívat žádné pozinkované trubky nebo armatury! Ohřívač teplé vody je z mědi a tak je nebezpečí elektrolytické koroze. Při použití plastových trub je třeba dodržovat pokyny jejich výrobce a používat jím doporučenou spojovací techniku. z Před vstupem studené vody je třeba zabudovat neuzavíratelný pojistný membránový ventil (max. 8 bar). Ten však není nutný, je-li garantováno domovním redukčním ventilem, že nebude překročen max. vstupní tlak 0 bar. z Potrubí připojit bez pnutí (obr. 2 a 3) Obr. 3 Připojování potrubí pod omítkou Označení přípojek Poz. - VK Poz. 2 - VS, AB Poz. 3 - Gas Poz. 4 - RS, EK Poz. 5 - RK Poz. 6 - sifon s nálevkou 6

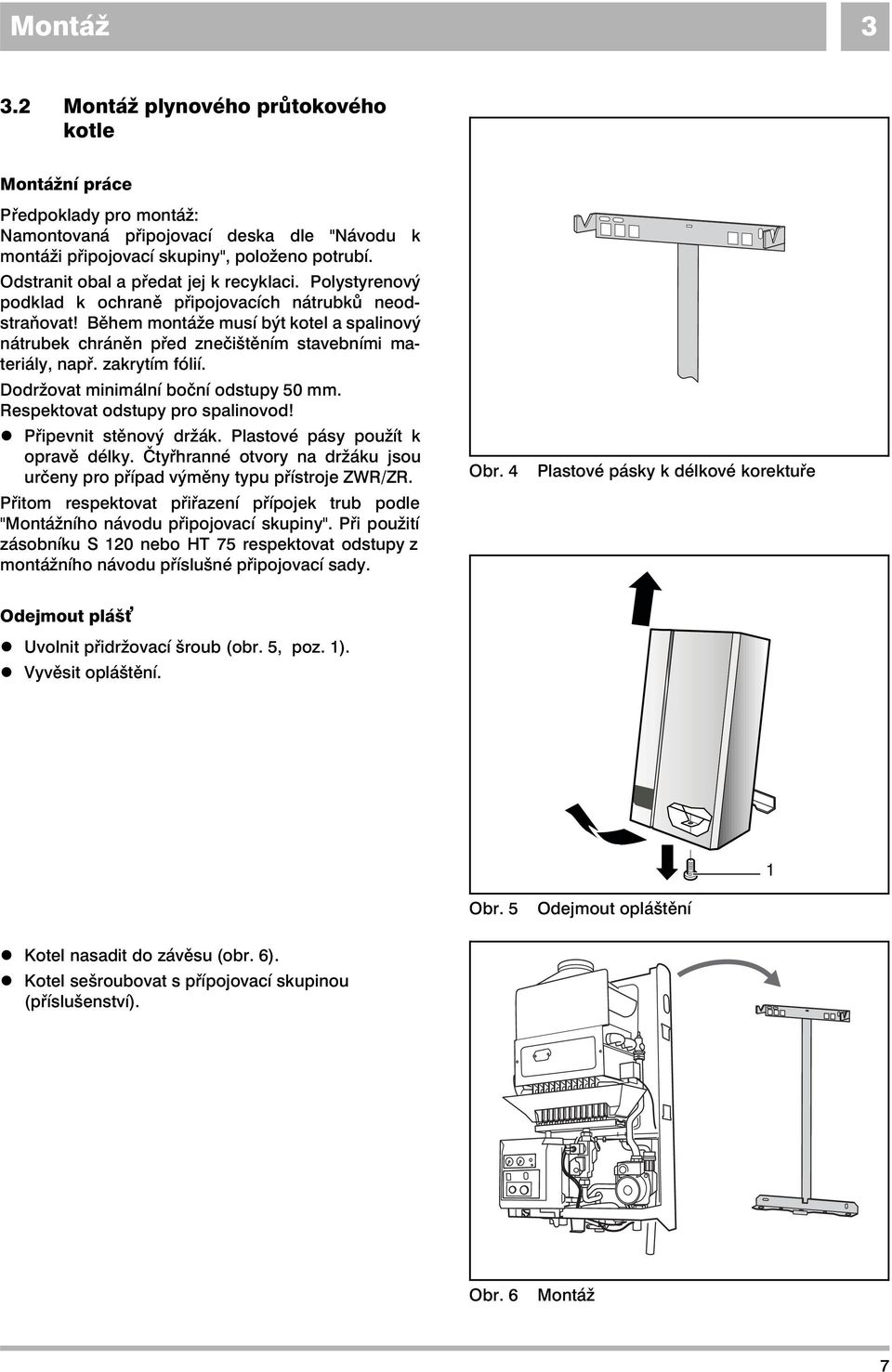

7 Montáž Montáž plynového průtokového kotle Montážní práce Předpoklady pro montáž: Namontovaná připojovací deska dle "Návodu k montáži připojovací skupiny", položeno potrubí. Odstranit obal a předat jej k recyklaci. Polystyrenový podklad k ochraně připojovacích nátrubků neodstraňovat! Během montáže musí být kotel a spalinový nátrubek chráněn před znečištěním stavebními materiály, např. zakrytím fólií. Dodržovat minimální boční odstupy 50 mm. Respektovat odstupy pro spalinovod! z Připevnit stěnový držák. Plastové pásy použít k opravě délky. Čtyřhranné otvory na držáku jsou určeny pro případ výměny typu přístroje ZWR/ZR. Přitom respektovat přiřazení přípojek trub podle "Montážního návodu připojovací skupiny". Při použití zásobníku S 20 nebo HT 75 respektovat odstupy z montážního návodu příslušné připojovací sady. Obr. 4 Plastové pásky k délkové korektuře Odejmout pláš z Uvolnit přidržovací šroub (obr. 5, poz. ). z Vyvěsit opláštění. Obr. 5 Odejmout opláštění z Kotel nasadit do závěsu (obr. 6). z Kotel sešroubovat s přípojovací skupinou (příslušenství). Obr. 6 Montáž 7

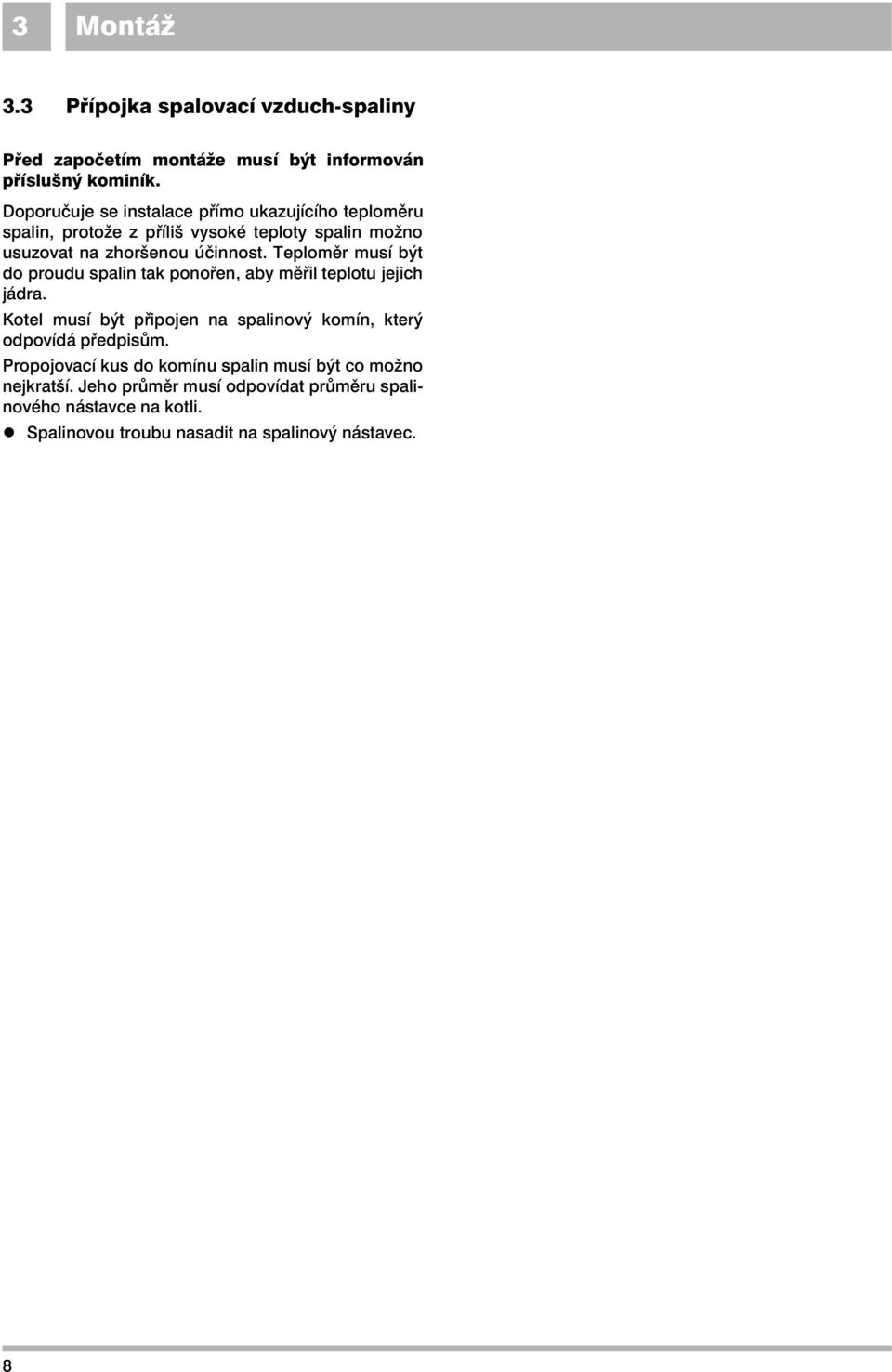

8 3 Montáž 3.3 Přípojka spalovací vzduch-spaliny Před započetím montáže musí být informován příslušný kominík. Doporučuje se instalace přímo ukazujícího teploměru spalin, protože z příliš vysoké teploty spalin možno usuzovat na zhoršenou účinnost. Teploměr musí být do proudu spalin tak ponořen, aby měřil teplotu jejich jádra. Kotel musí být připojen na spalinový komín, který odpovídá předpisům. Propojovací kus do komínu spalin musí být co možno nejkratší. Jeho průměr musí odpovídat průměru spalinového nástavce na kotli. z Spalinovou troubu nasadit na spalinový nástavec. 8

9 Montáž Elektrické připojení Připojení k síti Elektroinstalaci smí provádět jen koncesovaný odborník. Průtokový kotel musí být připojen pevnou přípojkou s jištěním (pojistka, automat s min. otevřením kontaktů 3 mm). z Povolit křížový šroub (obr. 7, poz. ) na univerzálním hořákovém automatu (UBA). z Skříň univerzálního hořákového automatu odklopit. z Skříň univerzálního hořákového automatu otevřít. z Otevřít skříňku svorkovnice (obr. 8, poz. ) uvolněním šroubku. Obr. 7 Skříň univerzálního hořákového automatu odklopit z Povolit 2 šroubky a odstranit odlehčovač tahu. z Zavést sí ový kabel odlehčovačem tahu do skříňky svorkovnice (obr. 9) a připojit na svorky. z Odlehčovač tahu opět připevnit a skříňku svorkovnice zavřít. Obr. 8 Skříň univerzálního hořákového automatu otevřít Kotel ještě nezapínat! VAC - max 6 VA 0VAC 0V Obr. 9 Skříňka svorkovnice 9

10 3 Montáž Připojení regulačního přístroje z Odstranit přeponku (můstek) a regulační přístroj připojit na lištu svorkovnice podle plánu zapojení. z Skříň svorkovnice zavřít a přišroubovat. z Univerzální hořákový automat (UBA) zavřít. z Univerzální hořákový automat (UBA) zaklapnout a pevně přišroubovat. Má-li být kotel přechodně uveden do provozu bez regulace, nahradit nevodivý můstek (obr. 0, poz. ) na svorce -2 vodivým a nastavit teplotu výstupní vody a potřebný topný výkon na univerzálním hořákovém automatu. Takovýto režim je vhodný jen pro provizorní uvedení do provozu. Takový provoz kotle není hospodárný Obr. 0 Připojení regulačního přístroje Označení přípojek Poz. - Zap/Vyp - regulátor teploty Poz. 2- mod. regulátor prostorové teploty (digitální) ERC Poz. 3- I/O-port/komunikační přípojka Poz. 4- čidlo venkovní teploty Poz. 5- napájení 24 V st./max. 6 VA Poz. 6- spínací napětí - trojcest. ventil (9+) 0

11 Uvádění do provozu 4 4 Uvádění do provozu 4. Příprava provozní pohotovosti Při velké prašnosti, např. při stavebních pracích v místnosti instalace, nesmí být průtokový kotel provozován. Plnění vytápěcího zařízení Průtokový kotel nesmí být ještě zapnut. Při použití potrubí v hydraulickém obvodu, které umožňuje permanentní přístup kyslíku (např. vzduch propouštějící plastové potrubí u podlahových vytápění), musí být provedeno systémové oddělení výměníkem tepla. K plnění zařízení použít vodovodní vodu. z Hadici naplněnou vodou nasadit na plnicí a vyprazdňovací kohout (obr. ) a ten otevřít pomocí klíče se čtyřhranem (je přiložen k balení). Obr. Plnění vytápěcího zařízení z Trojcestný ventil (obr. 2) nastavit do střední polohy. K tomu posunout např. šroubovákem páčku na ventilu doprava a stisknout. Obr. 2 Trojcestný ventil

12 4 Uvádění do provozu z Otevřít kohouty pro údržbu na výstupu a zpátečce vytápění (obr. 3). Obr. 3 Kohouty pro údržbu (zde Logamax U 24-2 K, na omítce) z Vodní kohout otevřít a zařízení plnit až na tlak,0 až,2 bar (obr. 4, poz. ). z Zavřít vodní kohout a plnicí a vyprazdňovací kohout na kotli. Zařízení odvzdušnit odvzdušňovacími ventily na otopných tělesech. Obr. 4 Indikace tlaku 2

13 Uvádění do provozu 4 Odvětrání okruhu otopné vody z Kotel odvzdušnit ručním odvzdušňovacím ventilem (obr. 5). z Nasadit hadičku, odvzdušňovací ventilek otevřít. Obr. 5 Ruční odvzdušňovač z Aby mohl uniknout i zbytek vzduchu, povolit o jednu otočku čepičku na automatickém odvzdušňovači (obr. 6). z Pokud odvzdušněním klesl tlak, doplnit vodu. z Sejmout hadičku s plnicího a vyprazdňovacího kohoutu, odšroubovat koncovku hadice a přišroubovat krycí čepičku. U Logamax U24K: Odvzdušnit výměník TUV z Výměník odvzdušnit odvzdušňovacím ventilem na straně otopného okruhu. Obr. 6 Automatický odvzdušňovač Nepřipustit, aby voda stříkala na univerzální hořákový automat (UBA). U Logamax U24K: Odvzdušnit okruh TUV z Otevřít ventil pro údržbu na vstupu studené vody. z Otevřít kohouty TUV, až začne vytékat plný proud vody. z Opláštění spalovacího prostoru opět nasadit. Obr. 7 Odvzdušnit výměník TUV 3

14 4 Uvádění do provozu Kontrola těsnosti z Zařízení odpojit od sítě. z Před prvním uvedením do provozu zkontrolovat nový úsek potrubí na vnější těsnost, až bezprostředně k místu těsnění na armatuře plynového hořáku. Přitom smí zkušební tlak na vstupu do armatury plynového hořáku činit max. 50 mbar. Pokud se při této zkoušce zjistí nějaká netěsnost, je třeba hledat netěsnosti u všech spojů pěnivým prostředkem. Prostředek musí být schválen ke zkoušení netěsností u plynu a nesmí se dostat na elektrický rozvod! Odvzdušnit přívod plynu z Uzavírací kohout plynu (obr. 8) stisknout a pomalu otevírat doleva. Obr. 8 Uzavírací kohout plynu z Uzavírací šroub na zkušebním nátrubku pro vstupní tlak plynu a odvzdušňování poněkud povolit a nasadit hadičku (obr. 9). Vytékající plyn hadičkou vyvést ven. Pokud již neuniká žádný vzduch, hadičku sejmout a uzavírací šroub pevně utáhnout. z Plynový kohout uzavřít. Obr. 9 Odvzdušnit přívod plynu 4

15 Uvádění do provozu Protokol o uvedení do provozu z Prosím zaškrtněte provedené údržbové práce a zaneste naměřené hodnoty. Přitom bezpodmínečně dodržujte pokyny na následujících stránkách. Údržbové práce.) Záznam charakteristických dat plynu: Wobbeindex provozní výhřevnost Poznámky nebo naměřené hodnoty kwh/m 3 kwh/m 3 2.) Provedena kontrola těsnosti? 3.) -Zkontrolovat přípojku spalovací vzduch-spaliny 4.) Přezkoušet vybavení přístroji (při potřebě převést na jiný druh plynu)) 5.) Provést nastavování 6.) Měřit vstupní tlak plynu mbar 7.) Zkontrolovat tlak v hořáku mbar 8.) Zkontrolovat těsnost v provozním stavu 9.) Snímat měřené hodnoty: teplotu spalin brutto t A C teplotu vzduchu t L C teplotu spalin netto t A - t L C obsah (CO 2 ) nebo kyslíku (O 2 ) % ztráty spalinami q A % obsah (CO), bez vzduchu, ppm 0.) Funkční zkoušky měřit ionizační proud µa.) Nasadit pláš 2.) Informovat provozovatele, předat podklady 3.) Potvrdit uvedení do provozu 5

16 4 Uvádění do provozu 4.3 Práce s uváděním do provozu k.) Záznam charakteristických dat plynu z Dotázat se na charakteristické hodnoty plynu u příslušného plynárenského podniku a zaznamenat je. k 2.) Provedena kontrola těsnosti? z Potvrdit provedenou kontrolu těsnosti. k 3.) Zkontrolovat přípojku spalovací vzduch-spaliny z Byl použit předepsaný systém spalovací vzduchspaliny? K tomu viz kapitolu: "Přípojka spalovací vzduch-spaliny". z Byly dodrženy prováděcí předpisy, obsažené v příslušném montážním návodu spalinového systému? Průměr spalinové trubky musí odpovídat alespoň průměru nátrubku na plynovém průtokovém kotli. Cestu spalin volit co možno nejkratší. Tab. Druh plynu Zemní plyn E (H) Druhy plynu hořák nastaven ve výrobě na Wobbeindex 4, kwh/m 3 (vztaženo k 5 C, 03 mbar), použitelný pro rozsah Wobbeindexu 2,7 až 5,2 kwh/m 3. Nápis na informačním štítku o druhu plynu: nastavená kategorie G 20-2E(H) Zkapalněný plyn P po převedení, viz kap. "Převedení na jiný druh plynu" vhodný pro propan. Nápis na informačním štítku o druhu plynu: nastavená kategorie G 3-3P 3P 6

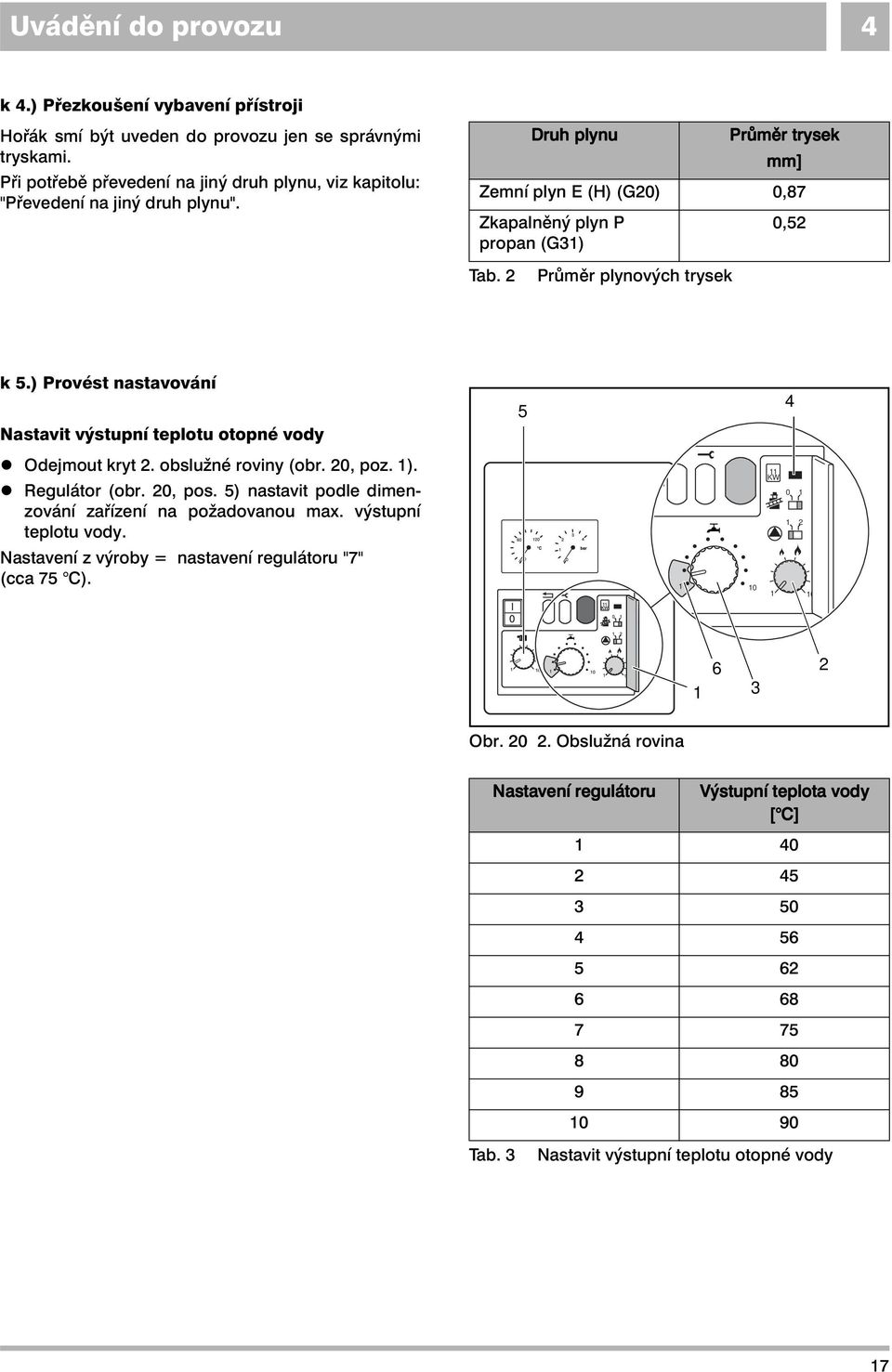

17 Uvádění do provozu 4 k 4.) Přezkoušení vybavení přístroji Hořák smí být uveden do provozu jen se správnými tryskami. Při potřebě převedení na jiný druh plynu, viz kapitolu: "Převedení na jiný druh plynu". Druh plynu Průměr trysek mm] m] Zemní plyn E (H) (G20) 0,87 Zkapalněný plyn P 0,52 propan (G3) Tab. 2 Průměr plynových trysek k 5.) Provést nastavování Nastavit výstupní teplotu otopné vody 5 4 z Odejmout kryt 2. obslužné roviny (obr. 20, poz. ). z Regulátor (obr. 20, pos. 5) nastavit podle dimenzování zařízení na požadovanou max. výstupní teplotu vody. KW 0 2 Nastavení z výroby = nastavení regulátoru "7" (cca 75 C) Obr Obslužná rovina Nastavení regulátoru Výstupní teplota vody [ C] Tab. 3 Nastavit výstupní teplotu otopné vody 7

18 4 Uvádění do provozu Nastavit teplotu TUV z Regulátorem teploty TUV (obr. 20, poz. 3) nastavit její udržovací, resp. výstupní teplotu, dle tab. 4. Nastavení z výroby = nastavení regulátoru 0. U velmi tvrdé vody nastavit polohu "", "3" nebo "4", aby se zamezilo usazování vodního kamene. K zamezení energetických ztrát nastavit regulátor na studený start "". K tomu odejmout blokování (obr. 20, poz. 6) a po nastavení opět nasadit. Nastavení regulátoru Udržovaná teplota [ C] Výtoková teplota [ C] Tab. 4 Nastavit teplotu TUV Nastavit omezovač množství TUV (obr. 2) Nastavit požadovanou hodnotu na omezovači teplé vody: z množství teplé vody zvětšovat: ventil otáčet ve směru "+" z množství teplé vody zmenšovat: ventil otáčet ve směru "-" Nastavení z výroby při 20 kw: 6 l/min Nastavení z výroby při 24 kw: 8 l/min Obr. 2 Omezovač TUV 8

19 Uvádění do provozu 4 Nastavit topný výkon z Nastavit na regulátoru (obr. 20, pos. 2) topný výkon podle požadované tepelné potřeby. Požadovanou potřebu vypočítat dle DIN 470. Nastavení z výroby = nastavení regulátoru "6". Při připojení do venkovní stěny Při převádění přístroje na jiný druh plynu, nejprve nastavit minimální a maximální tlak hořáku, podle kapitoly "Převedení na jiný druh plynu". z Odstranit přeponku (obr. 20, poz. 4) a uschovat. Nastavit doběh čerpadla z Spínač (obr. 22) nastavit do polohy : doba doběhu čerpadla 4 min. Spínač nastavit do polohy 2, má-li být zařízení regulováno v závislosti na prostorové teplotě a je nebezpečí zamrznutí u těch částí zařízení, které leží mimo okruh působnosti regulátoru teploty, např. otopná tělesa v garáži. Doba doběhu čerpadla 24 h. Tab. 5 Nastavení regulátoru Topný výkon Topný výkon [kw] Logamax U24-20(K) (±5%) Logamax U24-24(K) 9,8 0,9 2,, 3 2,6 3,9 4 4,3 6, 5 5,9 8,6 6 7,5 20,4 7 9,0 22,0 8 9,7 23,2 9 20,0 24,0 0 20,0 24,0 Obr. 22 Spínač doby doběhu čerpadla 9

20 4 Uvádění do provozu k 6.) Kontrolovat vstupní tlak k hořáku z Alespoň jeden termostatický ventil u otopného tělesa otevřít. Kotel ještě nesmí být zapnut! z Kominický spínač (obr. 23) nastavit do polohy "" (symbol kominíka). KW 0 2 Obr. 23 Kominický spínač z Uzavírací šroubek na zkušebním nátrubku pro vstupní tlak plynu (obr. 24) povolit o dvě otočky. z Na zkušební nátrubek nasadit hadičku měřiče tlaku. z Uzavírací kohout plynu pomalu otevřít. z Sí ový spínač nastavit do polohy "I" (obr. 25) Po cca 30 sekundách se hořák zapálí. z Změřit vstupní tlak plynu a zanést do protokolu. Vstupní tlak musí činit: u zemního plynu min. 7 mbar a max. 25 mbar (jmen. vstupní tlak 20 mbar). u zkapalněného plynu min. 42,5 mbar a max. 57,5 mbar (jmen. vstupní tlak 50 mbar). z Hadičku sejmout a uzavírací šroubek na měřicím nátrubku pevně utáhnout. Není-li požadovaný vstupní tlak k dispozici, je třeba se domluvit s příslušným plynárenským podnikem! Při příliš vysokém přípojném tlaku nutno před plynovou armaturu instalovat regulátor tlaku plynu. Obr. 24 Měření vstupního tlaku plynu Obr. 25 Zapálení hořáku 20

21 Uvádění do provozu 4 k 7.) Zkontrolovat tlak v hořáku z Uzavírací šroubek na měřicím nátrubku (obr. 26, poz. ) povolit o dvě otočky. z Na nátrubek nasadit hadičku měřiče tlaku. z Stisknout servisní tlačítko (obr. 27, poz. 4) a cca 0 sec přidržet (displej: "-/Y"). 2 Kontrolovat minimální tlak v hořáku Obr. 26 Kontrola tlaku v hořáku z Regulátor teploty teplé vody (obr. 27, poz. 2) nastavit na "". 4 3 z Porovnat tlak v hořáku s hodnotou při malém zatížení, dle tab. 6. KW Obr. 27 Přednastavení pro kontrolu tlaku v hořáku Kontrolovat maximální tlak v hořáku z Regulátor teploty teplé vody nastavit na "0". z Porovnat tlak v hořáku s hodnotou při plném zatížení, dle tab. 6. Při odchylce přes mbar tlak v hořáku nastavit (viz kapitolu "Převedení na jiný druh plynu"). z Regulátor teploty teplé vody vrátit do předchozí polohy. z Stáhnout hadičky z měřicích nátrubků. z Uzavírací šroubky opět utáhnout. Tlak v hořáku pro jmenovitý topný výkon [mbar] Logamax U24-20 Logamax U ,8 kw (49%) 20 kw (00%) kw (45%) 24 kw (00%) zemní plyn E (H) (G 20) zkapalněný plyn P (G 3) 2,5 8,0 9,5 27,8 3,0 9,0 3,5 43,0 Hodnoty tlaku jsou vztaženy na suchý plyn 5 C, 03 mbar Tab. 6 Hodnoty tlaku v hořáku 2

22 4 Uvádění do provozu k 8.) Zkontrolovat těsnost v provozním stavu Zkontrolujte při běžícím hořáku všechna těsnicí místa po celé cestě k hořáku pěnivým prostředkem, schváleným k tomuto účelu. Pěnivý prostředek se nesmí dostat na elektrické vedení. k 9.) Snímat měřené hodnoty z Vyvrtejte otvor vpředu ve spalinové troubě, ve vzdálenosti cca 2x AA (spalinový nátrubek - obr. 28) za přípojkou spalin. z Provádějte všechna následující měření na kotli: teplotu spalin, CO 2, CO, NO X Ztráty spalinami Ztráty spalinami musejí být menší než %. Obsah CO Hodnoty CO ve stavu bez vzduchu musejí být pod 400 ppm, resp. 0,04 obj. %. Hodnoty okolo nebo přes 400 ppm ukazují na vadné nastavení hořáku, jeho znečištění nebo znečištění výměníku tepla či na vadný hořák. Příčinu ihned zjistit a odstranit! Obr. 28 Měřicí místo na spalinovodu 22

23 Uvádění do provozu 4 k 0.) Funkční zkoušky Při uvádění do provozu a při roční údržbě je třeba zkontrolovat na funkci všechna regulační, řídicí a pojistná zařízení a pokud je přestavení možné, zkontrolovat na správné nastavení. Zkontrolovat hlídání spalin z Odšroubovat senzor (obr. 29). Obr. 29 Senzor odšroubovat z Senzor přidržet v jádru proudu spalin. Hořák se vypne, na displeji se objeví indikace "I". Po stisknutí servisního tlačítka se na displeji objeví "L", tj. senzor spalin se uvedl v činnost. z Senzor spalin opět připojit. Po cca 5-20 min. se hořák rozběhne. Zkrácení čekací doby: Stisknout tlačítko "reset". Na displeji se objeví "r". Obr. 30 Kontrola hlídání spalin 23

24 4 Uvádění do provozu Měřit ionizační proud (obr. 3) z Zařízení odpojit od sítě. z Uvolnit zástrčkové spojení monitorovacího kabelu a do něj v sérii připojit měřicí přístroj. Na přístroji zvolit měřicí rozsah stejnosměrného proudu v µa. Měřicí přístroj musí mít rozlišení min. µa. z Zařízení opět zapnout. z Měřit ionizační proud, který musí činit > 2 µa ss. z Naměřenou hodnotu zanést do protokolu. z Zařízení vypnout. z Měřicí přístroj odpojit a zástrčkové spojení obnovit. z Kominický spínač nastavit na "0". z Nasadit zpět kryt 2. obslužné roviny. z Zařízení opět zapnout. Při indikaci "7" a po stisknutí servisního tlačítka objeví se indikace "c". Stisknout tlačítko "reset". Objeví se indikace "r". Obr. 3 Měřit ionizační proud k.) Nasadit pláš z Nasadit pláš a přitáhnout přídržný šroubek (obr. 32, poz. ). Obr. 32 Nasadit pláš 24

25 Uvádění do provozu 4 k 2.) Informovat provozovatele, předat podklady z Provozovatele podrobně seznámit s obsluhou a funkcí vytápěcího zařízení. z Provozovateli předat všechny podklady. k 3.) Potvrdit uvedení do provozu z Vyplnit formulář na konci tohoto návodu. Tím se potvrdí odborná instalace a první uvedení do provozu, jakož i předání zařízení. 25

26 5 Údržba 5 Údržba 5. Protokol o údržbě Provedené údržbové práce zaškrtnout a zanést naměřené hodnoty. Přitom dbejte pokynů na následujících stránkách. Při výměně dílů používat jen originální náhradní díly Buderus. Údržbové práce Datum: Datum: Datum:.) Vyčistit výměník tepla a hořák 2.) Kontrola vnitřní těsnosti 3.) Změřit vstupní tlak plynu (mbar) 4.) Zkontrolovat tlak v hořáku (mbar) 5.) Kontrola těsnosti v provozním stavu 6.) Zaznamenávat naměřené hodnoty dopravní tlak [Pa] teplotu spalin brutto t A [ C] teplotu vzduchu t L [ C] teplotu spalin netto t A - t L [ C] obsah oxidu uhličitého (CO 2 ) nebo kyslíku (O 2 ) [%] ztráty spalinami q A [%] obsah oxidu uhelnatého (CO), bez vzduchu (ppm) 7.) Funkční zkoušky zkontrolovat monitorování spalin měřit ionizační proud [µα] 8.) Propláchnout výměník TUV 9.) Potvrdit údržbu Potvrzení odborné údržby (razítko, podpis) 26

27 Údržba 5 Datum: Datum: Datum: Datum: Datum: 27

28 5 Údržba 5.2 Údržbové práce Zde popsané mokré čištění hořáku a výměníku tepla by se mělo dít, je-li kotel silně znečištěn. Při každoroční údržbě stačí vyčistit hořák a výměník v zabudovaném stavu měkkým kartáčem. K tomu je třeba odstranit, kryty hořáku, nosnou desku trysek, elektrody, rám hořáku, spalinovou troubu a přerušovač tahu. Přípravné práce z Zařízení odpojit od sítě. z Uzavřít plynový kohout. z Uvolnit přídržný šroub a odejmout pláš. z Zařízení uzavřít na straně topné i teplé vody a vodu z přístroje vypustit plnicím a vyprazdňovacím kohoutem. Po skončení údržbových prací uzavírací kohouty otevřít, případně doplnit vodu a zařízení odvzdušnit. 3 2 k.) Vyčistit výměník tepla a hořák z Odejmout kryt hořáku (obr. 33, poz. ). z Vyjmout stínicí plech (obr. 33, poz. 2). z Povolit převlečnou matici nosné desky trysek (obr. 34, poz. ). z Sejmout víko (obr. 33, poz. 3) nad zapalovací a ionizační elektrodou. z Vyšroubovat šrouby vpravo a vlevo a nosnou desku trysek odebrat (obr. 34, poz. 2). Obr. 33 Odejmout kryt hořáku 2 Obr. 34 Odebrat nosnou desku trysek 28

29 Údržba 5 z Upevňovací šrouby povolit o dvě otočky. z Vyjmout zapalovací a ionizační elektrodu. Obr. 35 Zapalovací a ionizační elektroda z Uvolnit šroubení hořáku na straně vody (obr. 36, poz. ). z Uvolnit přídržné šrouby hořáku na zadní stěně (obr. 36, poz. 2). z Hořák vyjmout (obr. 36). 3 2 Obr. 36 Vyjmout hořák z Uvolnit kabel havarijního termostatu (obr. 37, poz. ). z Povolit šroubení zpátečky výměníku tepla (obr. 36, poz. 3). z Výměník vyjmout (obr. 37). z Hořák a výměník tepla vyčistit za mokra měkkým kartáčem, teplou vodou s domácím omývacím prostředkem a čistou vodou opláchnout. z Všechny díly opět namontovat v opačném pořadí. Přitom vložit nová těsnění. Obr. 37 Vyjmout výměník tepla 29

30 5 Údržba k 2.) Kontrola vnitřní těsnosti z Přesvědčte se, že je uzavírací kohout na přívodu plynu uzavřen a zařízení odpojeno od sítě. Armaturu plynového hořáku na vstupní straně zkontrolovat na vnitřní těsnost zkušebním tlakem min. 00 mbar a max. 50 mbar. Po jedné minutě smí pokles tlaku činit max. 0 mbar. Při vyšším poklesu provést zkoušky těsnosti pěnivým prostředkem na všech těsněných místech armatury. Nebyla-li zjištěna netěsnost, zkoušku opakovat. Pokud se znovu projeví pokles tlaku vyšší než 0 mbar/min, armaturu vyměnit. k 3.) Změřit vstupní tlak plynu k 4.) Zkontrolovat tlak v hořáku k 5.) Kontrola těsnosti v provozním stavu k 6.) Zaznamenávat naměřené hodnoty k 7.) Funkční zkoušky z Viz kapitolu "Práce s uváděním do provozu". Opláš ování opět namontovat. k 8.) V případě potřeby: Propláchnout výměník tepla teplé vody z Sí ový spínač do polohy "0". z Uzavřít kohout studené vody (příslušenství). z Kohout teplé vody (např. u umyvadla) otevřít a zavřít, aby se odebral tlak vodovodního potrubí. z Uvolnit kabel u pohotovostního čidla. z Uvolnit plastovou svorku spodní izolace výměníku teplé vody a tuto izolaci odejmout. z Pozor na výstup vody! Odstranit čidlo výstupní teploty teplé vody a pohotovostní čidlo a na jejich místa připojit proplachovací přípojky. z Připojit odvápňovací stroj a propláchnout. z Po propláchnutí vše opět namontovat v obráceném pořadí. z Otevřít kohout studené vody (příslušenství). z Kohout teplé vody (např. u umyvadla) otevřít a vodovodní potrubí odvzdušnit a důkladně propláchnout. Sí ový spínač do polohy "I". Obr. 38 Propláchnout výměník TUV 30

31 Údržba 5 k 9.) Potvrdit údržbu z Podepište protokol o údržbě v tomto podkladu. 3

32 6 Přestavení na jiný druh plynu 6 Přestavení na jiný druh plynu Práce na rozvodu plynu smí provádět jen koncesovaná odborná firma. Při připojení systému spalovací vzduch-splaliny do venkovní stěny: Zrušit omezení topného výkonu na kw, vsazením přeponky (viz kapitolu "Práce s uváděním do provozu - nastavování topného výkonu". Po vykonání všech prací s převáděním na jiný druh plynu přeponku opět odstranit. Kotel vyřadit z provozu z Uzavřít plynový kohout. z Sí ový spínač nastavit na "0". z Odejmout opláštění. Obr. 39 Odejmout kryt hořáku Vyměnit nosnou desku trysek z Odejmout stínicí plech (obr. 39, poz. ). z Uvolnit převlečnou matici nosné desky trysek (obr. 40, poz. ). z Šrouby vlevo a vpravo (obr. 40, poz. 2) odšroubovat a nosnou desku vyjmout. z Uvolnit horní šroubení na armatuře plynového hořáku. z Zkontrolovat trysky (obr. 4, poz. ) podle označení. Druh plynu Zemní plyn H (G20) zkapalněný plyn P propan (G3) Tab. 7 Průměry trysek hořáku Průměr trysek v mm 0,87 0,52 z Nasadit novou nosnou desku trysek a obnovit připojení plynu k ní. 2 Obr. 40 Vymontovat nosnou desku trysek Obr. 4 Nosná deska trysek 32

33 Přestavení na jiný druh plynu 6 Vyměnit modulační ventil Při převádění mezi zemním a zkapalněným plynem je třeba kromě nosné desky trysek vyměnit i modulační ventil. Nápis na modulačním ventilu: u zemního plynu H: Range 3-37 mbar u zkapalněného plynu P: 3P: Ražba 8-50 mbar z Odpojit všechny zástrčky kabelů z cívky modulačního ventilu a poznamenat si přiřazení kabelů. z Uvolnit oba šroubky na přírubě a modulační ventil odebrat. z Nasadit nový modulační ventil a přišroubovat. Dávat pozor na těsnění! Nasadit kabelové zástrčky. z Spodní kryt hořáku opět namontovat. Obr. 42 Vyměnit modulační ventil Měřit tlak v hořáku z Uzavírací šroubek měřicího nátrubku povolit o dvě otočky (obr. 43, poz. ). z Na měřicí nátrubek nasadit hadičku měřiče tlaku. z Uzavírací šroubek kompenzačního měřicího místa povolit o dvě otočky (obr. 43, poz. 2). z Na kompenzační měřicí místo nasadit druhou hadičku měřiče tlaku. z Otevřít uzavírací kohout plynu. 2 Obr. 43 Měřit tlak v hořáku z Sí ový spínač nastavit do polohy "I". z Odejmout kryt 2. obslužné roviny (obr. 44, poz. ). z Kominické tlačítko (obr. 44, poz. 2) nastavit do polohy kominického symbolu (displej: "-/A"). z Stisknout servisní tlačítko a cca 0 sec přidržet (displej: "-/Y"). KW Obr. 44 Kroky při měření tlaku v hořáku 33

34 6 Přestavení na jiný druh plynu Nastavit min. tlak v hořáku z Regulátor topného výkonu nastavit na "". z Porovnat tlak v hořáku s hodnotou při malém zatížení. z Při odchylkách odejmout čepičku modulační cívky (obr. 45, poz. 2) a nastavit tlak matkovým klíčem 9 (obr. 45, poz. 2). Nastavit max. tlak v hořáku z Regulátor topného výkonu nastavit na "0". z Porovnat tlak v hořáku s hodnotou při plném zatížení v tab. 8. z Při odchylkách odejmout čepičku modulační cívky (obr. 45, poz. ) a nastavit tlak šroubem se šestihrannou hlavou 7 (obr. 45, poz. 3). z Odejmout hadičky měřicího přístroje tlaku a uzavírací šroubky opět pevně utáhnout. z Čepičku opět nasadit, kominický spínač nastavit na "0", regulátor teploty teplé vody nastavit do předchozí polohy a kryt 2. obslužné roviny uzavřít. Obr. 45 Nastavit min./max. tlak v hořáku Tlak v hořáku pro jmenovitý topný výkon [mbar] Logamax U ,8 kw (49%) 20 k (00%) zemní plyn H zkapalněný plyn P 2,5 8,8 9,5 27,0 Logamax U24-24 k (45%) 24 k (00%) 3,0 9,0 3,5 43,0 Hodnoty tlaku v hořáku jsou pro suchý plyn 5 C a 03 mbar Tab. 8 Hodnoty tlaku v hořáku z Přelepit nálepku "Nastavená kategorie" novou nálepkou (přiložena k vybavení). Obr. 46 Nálepka "Nastavená kategorie" 34

35 Přestavení na jiný druh plynu 6 Uvádění do provozu z Provést všechny práce popsané v kapitole "Práce s uváděním do provozu" a znovu vyplnit protokol. z Podrobit v provozním stavu znovu kontrole těsnosti všechna těsnicí místa, s nimiž bylo při montáži manipulováno. 35

36 7 Dodatek 7 Dodatek 7. Provozní hlášení Indikace Indikace po stisknutí servisního tlačítka Význam 0 Logamax U24 je v provozní pohotovosti A C H L Intervalové zapojení hořáku, 0 min. od startu hořáku Čekání na sepnutí trojcestného ventilu, popř. čerpadla Provozní pohotovost První doba jištění P; U Doba jištění y Výstupní teplota na nastavené hodnotě -. Logamax U24 je v provozu vytápění A H y Kominický provoz Normální provoz vytápění Servisní provoz =. Logamax U24 je v provozu na TUV H Normální provoz TUV Přesné pokyny naleznete v servisním návodu. 36

37 Dodatek Hlášení o poruchách Indikace Indikace po stisknutí servisního tlačítka Význam Spaliny C L Chyba v kabelovém rozvodu Senzor spalin zareagoval 4 Teploty A C H U y Senzor topné vody nad max. Vada pojistky F2 nebo havarijní termostat zareagoval Kotel ve vytápěcím režimu; k vůli kapajícímu vodnímu kohoutku Zkrat v senzoru topné vody Senzor topné vody vadný nebo uvolněný kontakt 5 Externí komunikace A Kotel je zablokován, nutný "reset" 6 Monitorování plamene A C L Žádné hlášení ionizace po zapálení nebo vada pojistky F Hlášení ionizace, ač není plamen Plamen zanikl během fáze vytápění 7 Sí ové napětí A C F H L V univerzálním hořákovém automatu (UBA) přepětí nebo podpětí Sí ové napětí bylo přerušeno po ohlášení poruchy Vada pojistky F3 nebo v systému UBA Napě ové špičky v UBA Časová chyba v UBA 8 Všeobecná porucha/tlak plynu 37

38 7 Dodatek A C F L,y Cívka modulačního ventilu vadná Proud v cívce mod. ventilu příliš vysoký Špatné napojení kabelů k cívce mod. ventilu Externí spínací kontakt, např. hlídač teploty u podlahového vytápění, zareagoval 9 Chyba v systému C U Kotlový identifikační modul (KIM) nebo přípojky kabelu k němu vadné KIM vadný A, F, H, P Chyba v systému (UBA vadný) L Nesprávné připojení kabelů k armatuře plynového hořáku nebo chyba v systému UBA E Chyba v systému UBA Přesnější pokyny a možnosti odstraňování závad naleznete v servisním návodu. 38

39 Dodatek Technická data Technická data Kategorie druhu plynu dle EN 437 CZ, SK HU, SL, HR Jednotka U24-2 U24-20K U24-24 U24-24K II 2H3P 8; 50 mbar (zemní plyn E (H), zkapalněný plyn P) 20; 50 mbar (zemní plyn E (H), zkapalněný plyn P) Rozsah jmen. tepelných výkonů kw 9,8-20,0 9,3-20,0 0,4-24,0 0,4-24,0 Jmen. tepelná zátěž kw 0,7-22,0 0,7-22,0 2, - 26,7 2, - 26,7 Normovaný stupeň využití topná křivka 75/60 C % 93,8 93,8 93, 93, Okruh topné vody max. obj. průtok topné vody C objemový průtok topné vody při l/h mbar zbytkové dopravní výšce l/h max. teplota topné vody C obsah výměníku tepla l 0,7 0,7 0,7 0,7 Expanzní nádoba obsah l vstupní tlak bar 0,75 0,75 0,75 0,75 Spalinová přípojka průměr mm druh (typ) B Bs Okruh TUV výkon kw 9,8-20,0 9,8-20,0 0,9-24,0 0,9-24,0 obsah výměníku l -- 0, ,95 odběrové množství při 45 C l/min -- 8,2 -- 9,7 teplota teplé vody C minimální vstupní tlak bar -- 0, ,75 maximální vstupní tlak bar -- 0,0 -- 0,0 39

40 7 Dodatek Technická data Jednotka U24-20 U24-20K U24-24 U24-24K Přípojky plyn G (přístroj), R/2 (příslušenství) otopná voda G3/4 (přístroj), R3/4 (příslušenství) teplá voda/přípojka zásobníku G/2 (přístroj), R/2 (příslušenství) Hodnoty spalin hmotnostní průtok při plné zátěži kg/s 0,073 0,073 0,0235 0,0235 hmotnostní průtok při dílčí zátěži kg/s 0,043 0,043 0,087 0,087 teplota spalin při plné zátěži topná křivka 80/60 C C teplota spalin při dílčí zátěži topná křivka 80/60 C C normovaný emisní faktor CO normovaný emisní faktor NO x mg/ kwh mg/ kwh <60 <60 <60 <60 <60 <60 <60 <60 CO 2 při plné zátěži, zemní plyn G20 % 5, 5, 4,5 4,5 CO 2 při dílčí zátěži, zemní plyn G20 % 2,9 2,9 2,5 2,5 CO 2 při plné zátěži, zkap. plyn G3 % 5,9 5,9 5, 5, CO 2 při dílčí zátěži, zkap. plyn G3 % 3,4 3,4 2,9 2,9 volný dopravní tlak ventilátoru Pa,5-5,5-5,5-5,5-5 Rozměry a hmotnost přístrojů výška x šířka x hloubka mm 850 x 480 x 370 hmotnost kg Elektrická data připojovací napětí V/Hz 230 ~/ ~/ ~/ ~/50 příkon W krytí IP 44 IP 44 IP 44 IP 44 40

41 Dodatek 7 4

42 Charakteristická data a přejímka zařízení Typ Provozovatel Výr. číslo Místo Výrobce zařízení(odborná firma) Výše uvedené zařízení bylo postaveno podle technických pravidel, jakož i předpisů stavebního dozoru a zákonných ustanovení a uvedeno do provozu. Provozovateli byly předány technické podklady. Byl seznámen s bezpečnostními pokyny, obsluhou a údržbou výše uvedeného zařízenídatum, podpis provozovatele. Datum, podpis zhotovitele zařízení Datum, podpis provozovatele hier bitte abtrennen Pro zhotovitele (montážní firmu) zařízení % Typ Provozovatel Výr. číslo Místo Provozovateli byly předány technické podklady. Byl seznámen s bezpečnostními pokyny, obsluhou a údržbou výše uvedeného zařízení. Datum, podpis provozovatele Änderungen vorbehalten!
