ŽÁRUPEVNOST ZÁKLADNÍHO MATERIÁLU A SVAROVÝCH SPOJŮ OCELI P23 CREEP RESISTANCE OF STEEL P23 AND WELDMENTS

Rozměr: px
Začít zobrazení ze stránky:

Download "ŽÁRUPEVNOST ZÁKLADNÍHO MATERIÁLU A SVAROVÝCH SPOJŮ OCELI P23 CREEP RESISTANCE OF STEEL P23 AND WELDMENTS"

Transkript

1 ŽÁRUPEVNOST ZÁKLADNÍHO MATERIÁLU A SVAROVÝCH SPOJŮ OCELI P23 CREEP RESISTANCE OF STEEL P23 AND WELDMENTS Tomáš Vlasák 1, Jan Hakl 1, Jozef Pecha 2 1 SVUM a.s., Areál VÚ Běchovice, Praha, ČR, <hightempmat@svum.cz> 2 SES a.s., Továrenská 3, Tlmače, SR, <jozef_pecha@ses.sk> Abstrakt Nízkolegovaná ocel 2,25%Cr-1,6%W-0,25%V označovaná P23 je používaná na potrubní systémy v energetice. Na základě zkoušek tečení v rozsahu teplot 500 až a napětí MPa bylo provedeno vyhodnocení pevnosti při tečení. Pokračování této práce bylo stanovení podmínek svařování a sledování žárupevnosti svarových spojů P23-P23. Abstract Low-alloy steel 2,25%Cr-1,6%W-0,25%V marked P23 is used for pipe lines in power engineering. From creep tests, in temperature range and stress range MPa, rupture strength was evaluated. Determination of welding condition was continuing of this work. Creep properties of P23-P23 were determined. 1. ÚVOD Snižování exhalace emisí a růst účinnosti uhelných tepelných elektráren jsou hnací silou vývoje nových žárupevných ocelí. Pro současnou energetiku byla charakteristická teplota páry na vstupu do turbiny C. V posledních letech však dochází k růstu teplot až okolo. Při srovnání dosavadních parametrů páry 540 C/18 MPa lze v případě páry superkritických parametrů (6 C/30 MPa) dosáhnout zvýšení účinnosti asi o 8% při snížení emisí CO 2 o zhruba 20% [1,2]. Pro části provozované v creepové oblasti jsou klíčovými užitnými vlastnostmi odolnost proti tečení a odolnost proti vysokoteplotní korozi (oxidaci) v prostředí vodní páry. V průmyslově vyspělých zemích (zejména USA, Japonsko, země EU, ale i Indie a Čína) se věnuje velká pozornost vývoji a technologickému osvojení nových značek martenzitických ocelí na bázi (9-12) %Cr, modifikovaných dalšími prvky (Mo, W, Co, N, B, V). V EU probíhá tento vývoj v rámci projektů COST a je předpoklad, že tato skupina ocelí umožní aplikace při provozních teplotách až do 650 C [3-6]. Kromě toho existuje pokrok i v oblasti nízkolegovaných ocelí, kde je návaznost na původně vodíkuvzdorné ocele typu 3Cr-0,5Mo. Výsledkem japonského a německého výzkumu jsou trubkové ocele T23 (2,25Cr-0,18Mo- 0,25V-1,6W,Nb, B) a T24 (2,4Cr-1Mo-0,25V,Ti,B), určené pro vodní stěny a přehříváky. Užitné vlastnosti materiálu tenkostěnných trubek z T23 a T24 jsou již dobře známy. Pokračující výzkum je zaměřen na vlastnosti silnostěnných trubek z P23 [8,9,13]. Na tuto problematiku je zaměřena předkládaná práce. 1

2 2. ŽÁRUPEVNOST ZÁKLADNÍHO MATERIÁLU Zkušební materiál P23 byl vyroben hutí Vallourec and Mannesmann Tubes a dodán pod tavbovým označením ve formě bezešvé trubky 219x30 mm ve stavu tepelně zpracovaném postupem 60 C/voda+760 C/2 h. Podle atestu [] je chemické složení uvedeno v tab.i a základní mechanické charakteristiky v tab.ii. Tab.I. Chemické složení tavby (hm %) Tab.I Chemical composition of heat (wt %) Prvek Tavba Prvek Tavba C 0,07 V 0,22 Mn 0,54 W 1,65 P 0,008 Nb 0,03 S 0,004 B 0,002 Si 0,28 N 0,011 Cr 2,08 Al 0,018 Mo 0,08 Fe Zákl. Tab.II Atestační hodnoty materiálových vlastností při pokojové teplotě. Tab.II Attest values of material properties at room temperature. Materiálová vlastnost R p0,2 (MPa) R m (MPa) A (%) KCV* (J) Atest ,3 185 Požadavek * Střední hodnota ze 3 měření ; vzorky orientovány ve směru podélné osy trubky Zkoušky žárupevnosti byly provedeny na vzduchu na tyčích s měrným průměrem a délkou 5x50 mm pro teploty 500, 550 a a napětí MPa. Celkem bylo provedeno 19 zkoušek orientovaných ve směru podélné osy trubky. Pevnost při tečení byla vyhodnocována standardním postupem s použitím regresní závislosti [11,12] log t= A1 + A2 log + C3 log[ sinh( A 6 σ T) ] + A4 log log[ sinh( A 6 σ T) ] (1) T A T A 5 kde σ je napětí, T je teplota, t je čas do lomu, A 1 -A 6 jsou materiálové konstanty, uvedené v tab.iii. Podrobnosti o této problematice lze nalézt v práci [13] Obr. 1 Pevnost při tečení oceli P23 Fig.1 Creep strength evaluation of P23 steel Tab.III Materiálové parametry modelu (1). Tab.III Material contants of model (1). Konst. Hodnota Konst. Hodnota A 1 1,427049E+02 A 4-2,968353E-01 A 2 4,590793E+01 A 5 1,612838E+04 A 3-7,919716E-02 A 6 9,898552E-04 platné pro σ[mpa], T[K], t r [h] 2

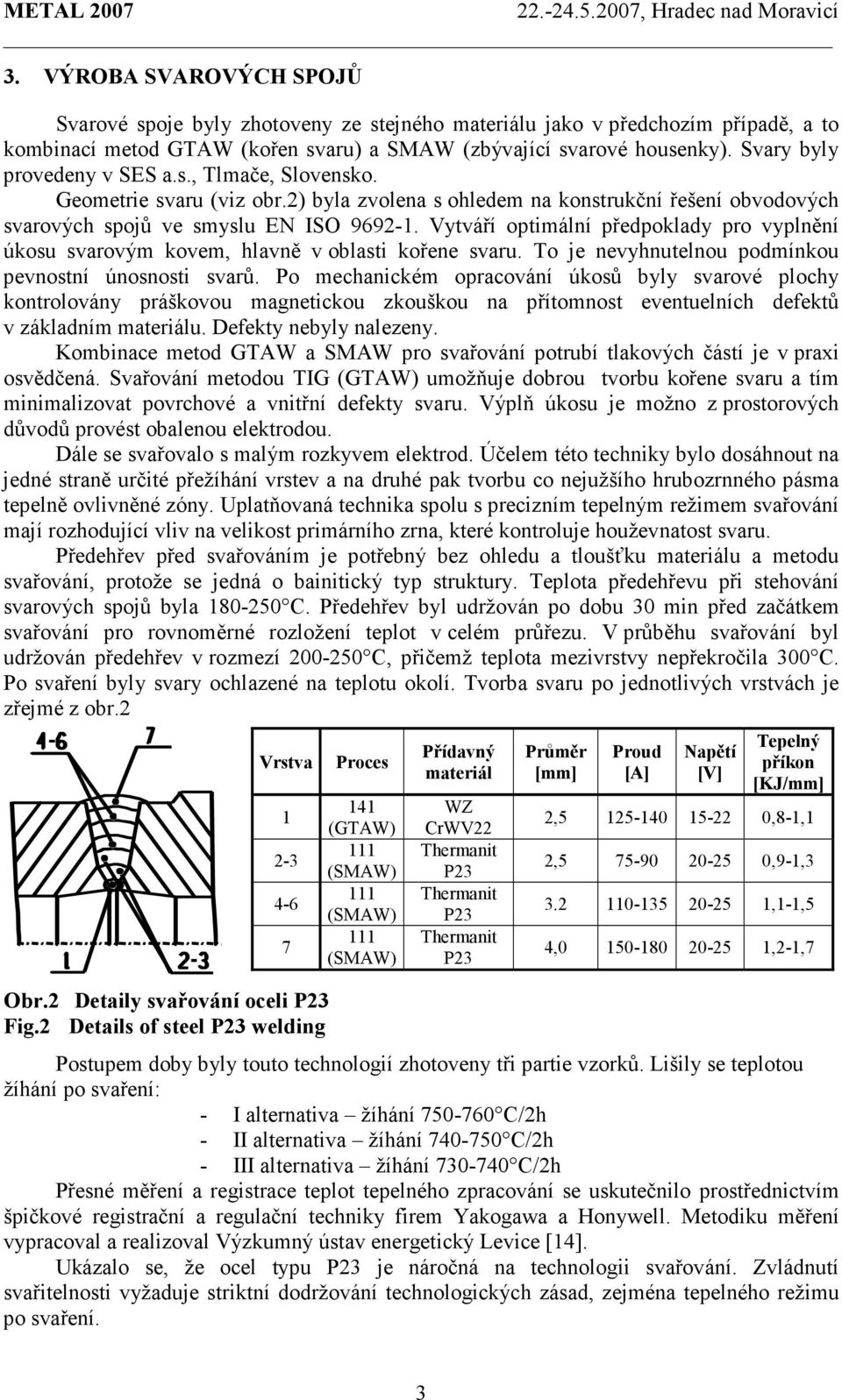

3 3. VÝROBA SVAROVÝCH SPOJŮ Svarové spoje byly zhotoveny ze stejného materiálu jako v předchozím případě, a to kombinací metod GTAW (kořen svaru) a SMAW (zbývající svarové housenky). Svary byly provedeny v SES a.s., Tlmače, Slovensko. Geometrie svaru (viz obr.2) byla zvolena s ohledem na konstrukční řešení obvodových svarových spojů ve smyslu EN ISO Vytváří optimální předpoklady pro vyplnění úkosu svarovým kovem, hlavně v oblasti kořene svaru. To je nevyhnutelnou podmínkou pevnostní únosnosti svarů. Po mechanickém opracování úkosů byly svarové plochy kontrolovány práškovou magnetickou zkouškou na přítomnost eventuelních defektů v základním materiálu. Defekty nebyly nalezeny. Kombinace metod GTAW a SMAW pro svařování potrubí tlakových částí je v praxi osvědčená. Svařování metodou TIG (GTAW) umožňuje dobrou tvorbu kořene svaru a tím minimalizovat povrchové a vnitřní defekty svaru. Výplň úkosu je možno z prostorových důvodů provést obalenou elektrodou. Dále se svařovalo s malým rozkyvem elektrod. Účelem této techniky bylo dosáhnout na jedné straně určité přežíhání vrstev a na druhé pak tvorbu co nejužšího hrubozrnného pásma tepelně ovlivněné zóny. Uplatňovaná technika spolu s precizním tepelným režimem svařování mají rozhodující vliv na velikost primárního zrna, které kontroluje houževnatost svaru. Předehřev před svařováním je potřebný bez ohledu a tloušťku materiálu a metodu svařování, protože se jedná o bainitický typ struktury. Teplota předehřevu při stehování svarových spojů byla C. Předehřev byl udržován po dobu 30 min před začátkem svařování pro rovnoměrné rozložení teplot v celém průřezu. V průběhu svařování byl udržován předehřev v rozmezí C, přičemž teplota mezivrstvy nepřekročila 300 C. Po svaření byly svary ochlazené na teplotu okolí. Tvorba svaru po jednotlivých vrstvách je zřejmé z obr.2 Vrstva Obr.2 Detaily svařování oceli P23 Fig.2 Details of steel P23 welding Proces 141 (GTAW) 111 (SMAW) 111 (SMAW) 111 (SMAW) Přídavný materiál WZ CrWV22 Thermanit P23 Thermanit P23 Thermanit P23 Průměr [mm] Proud [A] Napětí [V] Tepelný příkon [KJ/mm] 2, ,8-1,1 2, ,9-1, ,1-1,5 4, ,2-1,7 Postupem doby byly touto technologií zhotoveny tři partie vzorků. Lišily se teplotou žíhání po svaření: - I alternativa žíhání C/2h - II alternativa žíhání C/2h - III alternativa žíhání C/2h Přesné měření a registrace teplot tepelného zpracování se uskutečnilo prostřednictvím špičkové registrační a regulační techniky firem Yakogawa a Honywell. Metodiku měření vypracoval a realizoval Výzkumný ústav energetický Levice [14]. Ukázalo se, že ocel typu P23 je náročná na technologii svařování. Zvládnutí svařitelnosti vyžaduje striktní dodržování technologických zásad, zejména tepelného režimu po svaření. 3

4 4. VLIV TEPELNÉHO ZPRACOVÁNÍ NA CREEPOVÉ CHOVÁNÍ Ze svarů, zhotovených 60 popsaným způsobem, byly vyrobeny zkušební tyče podle obr.3. Tyče pak byly použity ke zkouškám žárupevnosti. Pro porovnání vlivu tepelného zpracování byl použit 4 R2 diagram žárupevnosti základního (1) materiálu P23. Tento diagram je charakterizován na obr. 4-5 Obr.3 Zkušební tyč svaru čarami žárupevnosti při teplotách Fig 3 Weld metal test 500, 550 a. Výsledky zkoušek svarů jednotlivých alternativ jsou pak zobrazeny experimentálními body. Ø9 Ø Ø16-0,05 a) alternativa I Je hodnoceno šest stavů, po dvou při každé teplotě. Z obr.4 je zřejmé, že doby do lomu představují zhruba 20% životnosti základního materiálu. 00 Alternativa I 0 375, , ,25 94,25 181, , Obr.4 Žárupevnost svarových spojů alternativa I Fig. 4 Creep resistence of weldments alternative I b) alternativa II Je testováno šest stavů. Z obr.5 je patrné, že v tomto případě jsou výsledky mírně lepší, avšak opět jsou nevyhovující. Doby do lomu představují asi 30% životnosti základního materiálu. 4

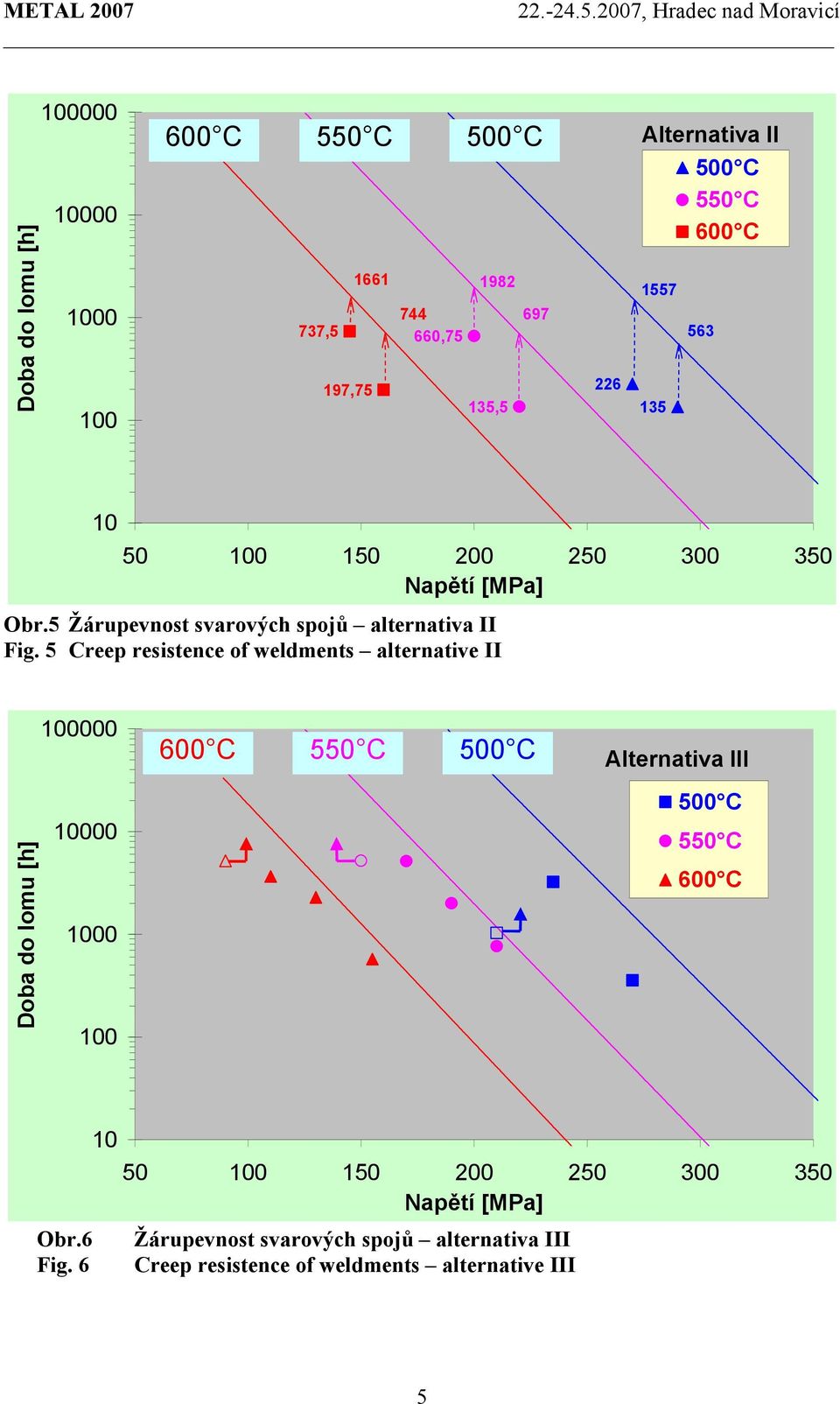

5 00 0 Alternativa II 737, , , , Obr.5 Žárupevnost svarových spojů alternativa II Fig. 5 Creep resistence of weldments alternative II 00 Alternativa III 0 Obr.6 Fig Žárupevnost svarových spojů alternativa III Creep resistence of weldments alternative III 5

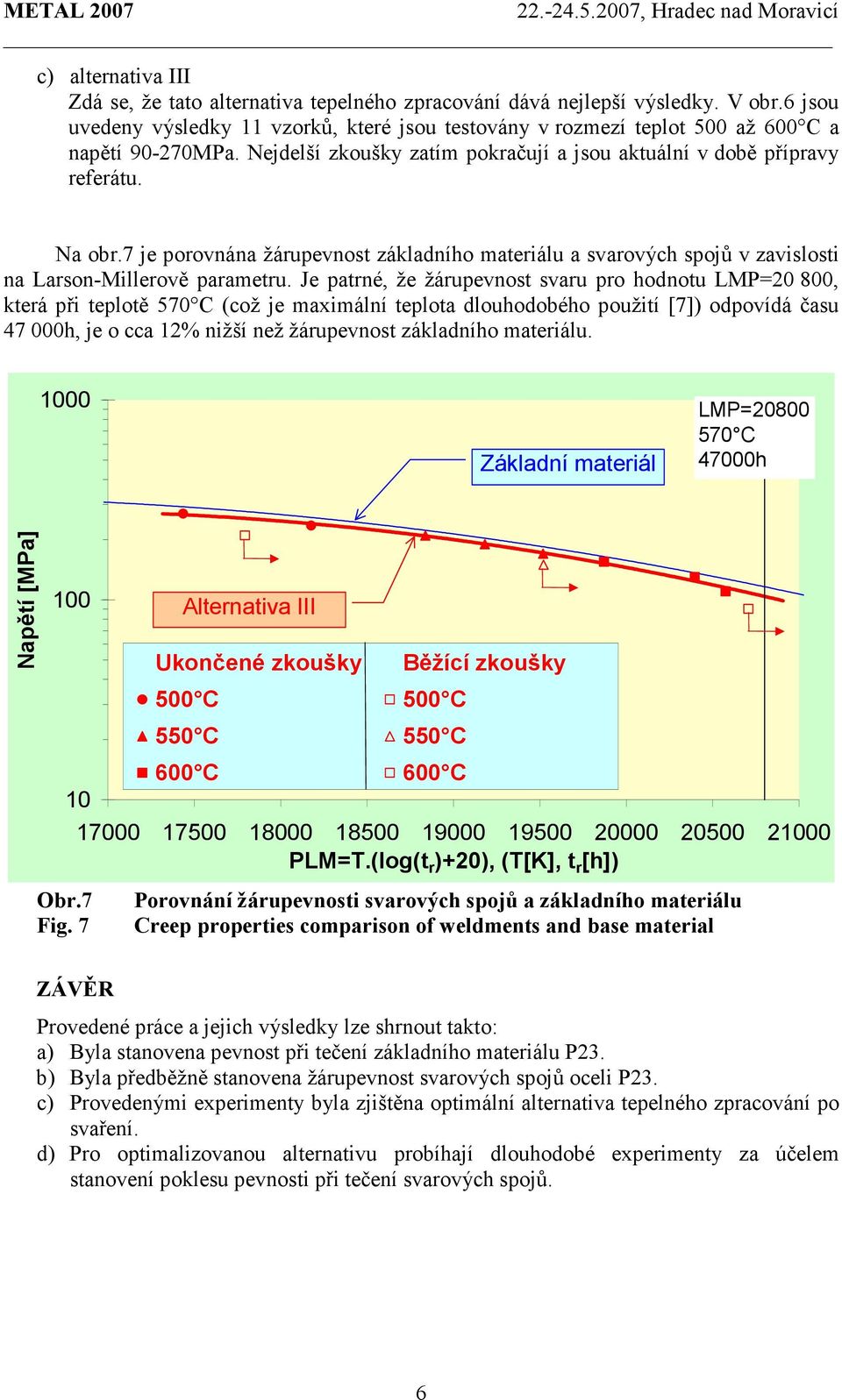

6 c) alternativa III Zdá se, že tato alternativa tepelného zpracování dává nejlepší výsledky. V obr.6 jsou uvedeny výsledky 11 vzorků, které jsou testovány v rozmezí teplot 500 až a napětí MPa. Nejdelší zkoušky zatím pokračují a jsou aktuální v době přípravy referátu. Na obr.7 je porovnána žárupevnost základního materiálu a svarových spojů v zavislosti na Larson-Millerově parametru. Je patrné, že žárupevnost svaru pro hodnotu LMP=20 800, která při teplotě 570 C (což je maximální teplota dlouhodobého použití [7]) odpovídá času h, je o cca 12% nižší než žárupevnost základního materiálu. Základní materiál LMP= C 47000h PLM=T.(log(t r )+20), (T[K], t r [h]) Obr.7 Fig. 7 Alternativa III Ukončené zkoušky Běžící zkoušky Porovnání žárupevnosti svarových spojů a základního materiálu Creep properties comparison of weldments and base material ZÁVĚR Provedené práce a jejich výsledky lze shrnout takto: a) Byla stanovena pevnost při tečení základního materiálu P23. b) Byla předběžně stanovena žárupevnost svarových spojů oceli P23. c) Provedenými experimenty byla zjištěna optimální alternativa tepelného zpracování po svaření. d) Pro optimalizovanou alternativu probíhají dlouhodobé experimenty za účelem stanovení poklesu pevnosti při tečení svarových spojů. 6

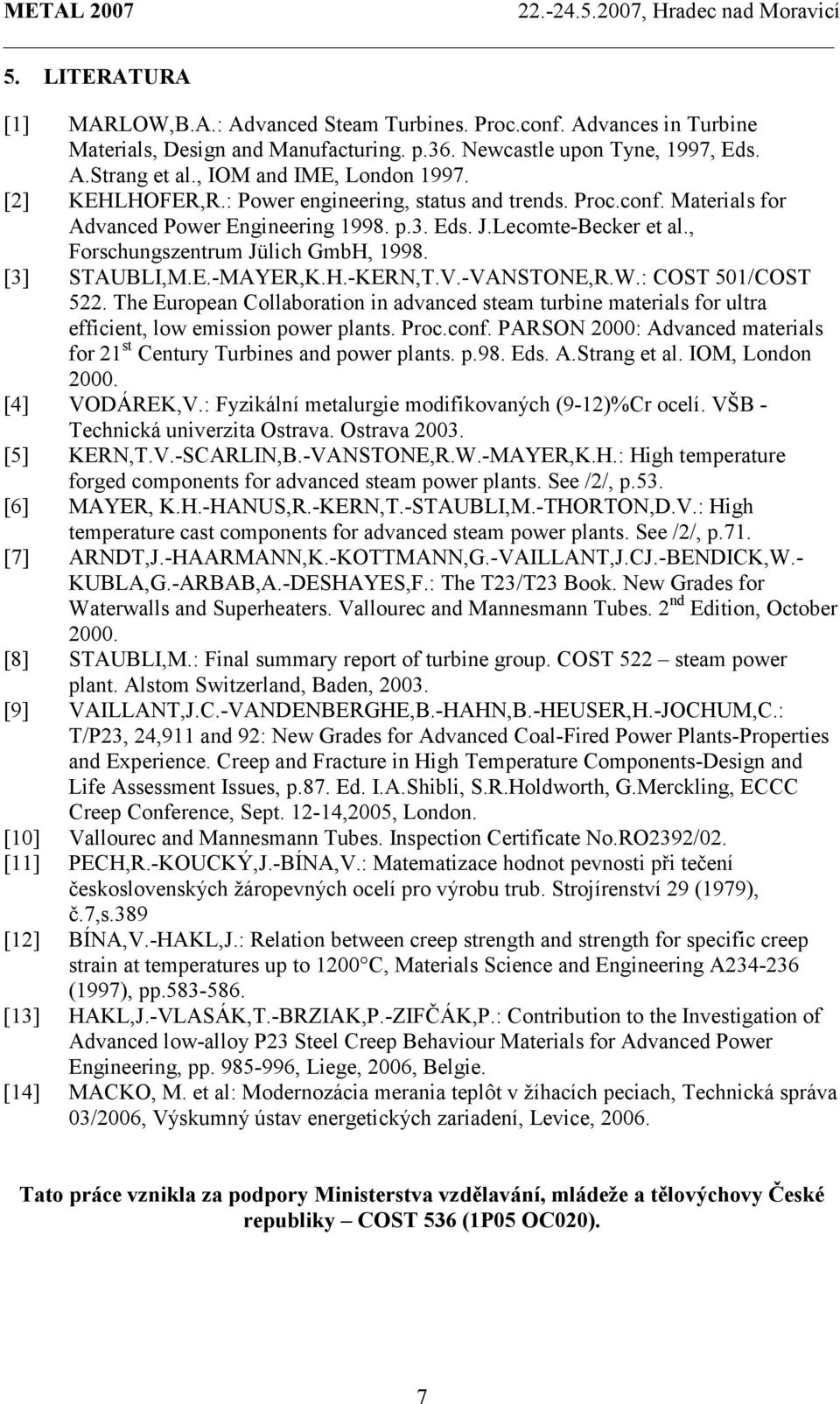

7 5. LITERATURA [1] MARLOW,B.A.: Advanced Steam Turbines. Proc.conf. Advances in Turbine Materials, Design and Manufacturing. p.36. Newcastle upon Tyne, 1997, Eds. A.Strang et al., IOM and IME, London [2] KEHLHOFER,R.: Power engineering, status and trends. Proc.conf. Materials for Advanced Power Engineering p.3. Eds. J.Lecomte-Becker et al., Forschungszentrum Jülich GmbH, [3] STAUBLI,M.E.-MAYER,K.H.-KERN,T.V.-VANSTONE,R.W.: COST 501/COST 522. The European Collaboration in advanced steam turbine materials for ultra efficient, low emission power plants. Proc.conf. PARSON 2000: Advanced materials for 21 st Century Turbines and power plants. p.98. Eds. A.Strang et al. IOM, London [4] VODÁREK,V.: Fyzikální metalurgie modifikovaných (9-12)%Cr ocelí. VŠB - Technická univerzita Ostrava. Ostrava [5] KERN,T.V.-SCARLIN,B.-VANSTONE,R.W.-MAYER,K.H.: High temperature forged components for advanced steam power plants. See /2/, p.53. [6] MAYER, K.H.-HANUS,R.-KERN,T.-STAUBLI,M.-THORTON,D.V.: High temperature cast components for advanced steam power plants. See /2/, p.71. [7] ARNDT,J.-HAARMANN,K.-KOTTMANN,G.-VAILLANT,J.CJ.-BENDICK,W.- KUBLA,G.-ARBAB,A.-DESHAYES,F.: The T23/T23 Book. New Grades for Waterwalls and Superheaters. Vallourec and Mannesmann Tubes. 2 nd Edition, October [8] STAUBLI,M.: Final summary report of turbine group. COST 522 steam power plant. Alstom Switzerland, Baden, [9] VAILLANT,J.C.-VANDENBERGHE,B.-HAHN,B.-HEUSER,H.-JOCHUM,C.: T/P23, 24,911 and 92: New Grades for Advanced Coal-Fired Power Plants-Properties and Experience. Creep and Fracture in High Temperature Components-Design and Life Assessment Issues, p.87. Ed. I.A.Shibli, S.R.Holdworth, G.Merckling, ECCC Creep Conference, Sept ,2005, London. [] Vallourec and Mannesmann Tubes. Inspection Certificate No.RO2392/02. [11] PECH,R.-KOUCKÝ,J.-BÍNA,V.: Matematizace hodnot pevnosti při tečení československých žáropevných ocelí pro výrobu trub. Strojírenství 29 (1979), č.7,s.389 [12] BÍNA,V.-HAKL,J.: Relation between creep strength and strength for specific creep strain at temperatures up to 1200 C, Materials Science and Engineering A (1997), pp [13] HAKL,J.-VLASÁK,T.-BRZIAK,P.-ZIFČÁK,P.: Contribution to the Investigation of Advanced low-alloy P23 Steel Creep Behaviour Materials for Advanced Power Engineering, pp , Liege, 2006, Belgie. [14] MACKO, M. et al: Modernozácia merania teplôt v žíhacích peciach, Technická správa 03/2006, Výskumný ústav energetických zariadení, Levice, Tato práce vznikla za podpory Ministerstva vzdělavání, mládeže a tělovýchovy České republiky COST 536 (1P05 OC020). 7

, Hradec nad Moravicí

, Hradec nad Moravicí ŽÁRUPEVNÉ VLASTNOSTI NÍZKOLEGOVANÉ OCELI 2,25%Cr-,6%W-0,25%V. CREEP PROPERTIES OF LOW-ALLOY STEEL 2,25%Cr-,6%W-0,25%V Jan Hakl, Tomáš Vlasák, Peter Brziak 2, Peter Zifčák 2 SVUM a.s., Areál VÚ Běchovice,

Více

CREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON

CREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON METAL 9 9... 9, Hradec nad Moravicí CREEP AUSTENITICKÉ LITINY S KULIČKOVÝM GRAFITEM CREEP OF AUSTENITIC DUCTILE CAST IRON Vlasák, T., Hakl, J., Čech, J., Sochor, J. SVUM a.s., Podnikatelská, 9 Praha 9,

Více

CREEPOVÉ CHOVÁNÍ SVAROVÝCH SPOJŮ OCELE P23 CREEP BEHAVIOUR OF STEEL P23 WELDMENTS

CREEPOVÉ CHOVÁNÍ SVAROVÝCH SPOJŮ OCELE P23 CREEP BEHAVIOUR OF STEEL P23 WELDMENTS CREEPOVÉ CHOVÁNÍ SVAROVÝCH SPOJŮ OCELE P23 CREEP BEHAVIOUR OF STEEL P23 WELDMENTS Tomáš Vlasák 1, Jan Hakl 1, Peter Brziak 2, Miroslav Palo 2, Jozef Pecha 3 1 SVUM a.s. areál VÚ, Podnikatelská 565, 190

Více

PODKRITICKÝ RŮST TRHLINY VE SVAROVÉM SPOJI MEZI KOMOROU A PAROVODEM KOTLE VÝKONU 230 T/H. Jan KOROUŠ, Ondrej BIELAK BiSAFE, s.r.o.

PODKRITICKÝ RŮST TRHLINY VE SVAROVÉM SPOJI MEZI KOMOROU A PAROVODEM KOTLE VÝKONU 230 T/H. Jan KOROUŠ, Ondrej BIELAK BiSAFE, s.r.o. PODKRITICKÝ RŮST TRHLINY VE SVAROVÉM SPOJI MEZI KOMOROU A PAROVODEM KOTLE VÝKONU 230 T/H Jan KOROUŠ, Ondrej BIELAK BiSAFE, s.r.o., Praha V důsledku dlouhodobého provozu za podmínek tečení vznikají ve svarových

Více

Obr. 1. Řezy rovnovážnými fázovými diagramy a) základního materiálu P92, b) přídavného materiálu

Obr. 1. Řezy rovnovážnými fázovými diagramy a) základního materiálu P92, b) přídavného materiálu POROVNÁNÍ SVAROVÝCH SPOJŮ OCELI P92 PROVEDENÝCH RUČNÍM A ORBITÁLNÍM SVAŘOVÁNÍM Doc. Ing. Jiří Janovec 1, CSc., Ing. Daniela Poláchová 2, Ing. Marie Svobodová 2, Ph.D., Ing. Radko Verner 3 1) ČVUT v Praze,

Více

NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha

NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL Ladislav Kander Karel Matocha VÍTKOVICE Výzkum a vývoj, spol s r.o., Pohraniční 31, 706 02 Ostrava

Více

22. 24. 5. 2007, Hradec nad Moravicí CHOVÁNÍ OCELI T23 PŘI DLOUHODOBÉM ÚČINKU TEPLOTY BEHAVIOUR OF STEEL T23 AFTER LONG-TIME TEMPERATURE EFFECT

22. 24. 5. 2007, Hradec nad Moravicí CHOVÁNÍ OCELI T23 PŘI DLOUHODOBÉM ÚČINKU TEPLOTY BEHAVIOUR OF STEEL T23 AFTER LONG-TIME TEMPERATURE EFFECT CHOVÁNÍ OCELI T23 PŘI DLOUHODOBÉM ÚČINKU TEPLOTY BEHAVIOUR OF STEEL T23 AFTER LONG-TIME TEMPERATURE EFFECT Jiří Kudrman Jindřich Douda Marie Svobodová UJP PRAHA a.s.nad Kamínkou 1345, 156 10 Praha-Zbraslav

Více

STRUKTURNÍ STABILITA A VLASTNOSTI SVAROVÝCH SPOJŮ OCELI T24

STRUKTURNÍ STABILITA A VLASTNOSTI SVAROVÝCH SPOJŮ OCELI T24 STRUKTURNÍ STABILITA A VLASTNOSTI SVAROVÝCH SPOJŮ OCELI T24 prof. Ing. Jaroslav Koukal, CSc. 1,2 Ing. Martin Sondel, Ph.D. 1,2 doc. Ing. Drahomír Schwarz, CSc. 1,2 1 VŠB-TU Ostrava 2 Český svářečský ústav

Více

Hodnocení degradace ocelí pro tepelnou energetiku pomocí mikrosrukturních paramertrů

Hodnocení degradace ocelí pro tepelnou energetiku pomocí mikrosrukturních paramertrů Hodnocení degradace ocelí pro tepelnou energetiku pomocí mikrosrukturních paramertrů V. Vodárek Vítkovice-Výzkum a vývoj, spol. s r.o., Pohraniční 693/31, 706 02 Ostrava Vítkovice 1. ÚVOD Návrhová životnost

Více

ŽÁRUPEVNÉ VLASTNOSTI A MIKROSTRUKTURA HETEROGENNÍCH SVAROVÝCH SPOJŮ P91/P23 CREEP PROPERTIES AND MICROSTRUCTURE OF HETEROGENEOUS WELD JOINTS P91/923

ŽÁRUPEVNÉ VLASTNOSTI A MIKROSTRUKTURA HETEROGENNÍCH SVAROVÝCH SPOJŮ P91/P23 CREEP PROPERTIES AND MICROSTRUCTURE OF HETEROGENEOUS WELD JOINTS P91/923 ŽÁRUPEVNÉ VLASTNOSTI A MIKROSTRUKTURA HETEROGENNÍCH SVAROVÝCH SPOJŮ / CREEP PROPERTIES AND MICROSTRUCTURE OF HETEROGENEOUS WELD JOINTS /923 Denisa Toušová Zdeněk Kuboň Vlastimil Vodárek VÍTKOVICE-Výzkum

Více

VÝVOJ NOVÉ TECHNOLOGIE OPRAVY SVAROVÝCH SPOJŮ POMOCÍ WELD OVERLAY (WOL)

VÝVOJ NOVÉ TECHNOLOGIE OPRAVY SVAROVÝCH SPOJŮ POMOCÍ WELD OVERLAY (WOL) VÝVOJ NOVÉ TECHNOLOGIE OPRAVY SVAROVÝCH SPOJŮ POMOCÍ WELD OVERLAY (WOL) Ing. Zdeněk Čančura, ČEZ, a. s. Ing. Jaroslav Brom, ČEZ, a. s. Ing. Lubomír Junek, PhD., Ústav aplikované mechaniky Brno, s.r.o.

Více

OPTIMALIZACE SVAŘOVACÍCH PARAMETRŮ PŘI ODPOROVÉM BODOVÉM SVAŘOVÁNÍ KOMBINOVANÝCH MATERIÁLŮ

OPTIMALIZACE SVAŘOVACÍCH PARAMETRŮ PŘI ODPOROVÉM BODOVÉM SVAŘOVÁNÍ KOMBINOVANÝCH MATERIÁLŮ OPTIMALIZACE SVAŘOVACÍCH PARAMETRŮ PŘI ODPOROVÉM BODOVÉM SVAŘOVÁNÍ KOMBINOVANÝCH MATERIÁLŮ Marie KOLAŘÍKOVÁ, Ladislav KOLAŘÍK ČVUT v Praze, FS, Technická 4, Praha 6, 166 07, tel: +420 224 352 628, email:

Více

MOŽNOSTI VYUŽITÍ MIKROLEGOVANÝCH OCELÍ. Tomáš Schellong Kamil Pětroš Václav Foldyna. JINPO PLUS a.s., Křišťanova 2, 702 00 Ostrava, ČR

MOŽNOSTI VYUŽITÍ MIKROLEGOVANÝCH OCELÍ. Tomáš Schellong Kamil Pětroš Václav Foldyna. JINPO PLUS a.s., Křišťanova 2, 702 00 Ostrava, ČR MOŽNOSTI VYUŽITÍ MIKROLEGOVANÝCH OCELÍ Tomáš Schellong Kamil Pětroš Václav Foldyna JINPO PLUS a.s., Křišťanova 2, 702 00 Ostrava, ČR Abstract The proof stress and tensile strength in carbon steel can be

Více

Tomáš Vlasák a, Jan Hakl a, Jiří Sochor b, Jan Čech b

Tomáš Vlasák a, Jan Hakl a, Jiří Sochor b, Jan Čech b REDUKCE ŽÁRUPEVNOSTI SVAROVÉHO SPOJE OCELE P91VYROBENÉ VE ŽĎAS A.S. STRENGTH REDUCTION FACTOR FOR WELD JOINTS OF P91 STEEL PRODUCED IN ŽĎAS A.S. Tomáš Vlasák a, Jan Hakl a, Jiří Sochor b, Jan Čech b a

Více

TECHNOLOGIE SVAŘOVÁNÍ MIKROLEGOVANÝCH OCELÍ DOMEX 700MC SVOČ FST

TECHNOLOGIE SVAŘOVÁNÍ MIKROLEGOVANÝCH OCELÍ DOMEX 700MC SVOČ FST TECHNOLOGIE SVAŘOVÁNÍ MIKROLEGOVANÝCH OCELÍ DOMEX 700MC SVOČ FST 2011 Bc. Miroslav Zajíček Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Kolejová vozidla procházejí

Více

CREEPOVÉ VLASTNOSTI A STRUKTURA OCELI P91 CREEP PROPERTIES AND STRUCTURE OF STEEL P91

CREEPOVÉ VLASTNOSTI A STRUKTURA OCELI P91 CREEP PROPERTIES AND STRUCTURE OF STEEL P91 METAL 8... 8, Hradec nad Moravicí CREEPOVÉ VLASTNOSTI A STRUKTURA OCELI P9 CREEP PROPERTIES AND STRUCTURE OF STEEL P9 Jan Hakl, Tomáš Vlasák, Jiří Kudrman SVÚM a.s., areál VÚ, Podnikatelská, 9 Praha 9

Více

E-B 312. EN 1599: E Z (CrMo) B 42

E-B 312. EN 1599: E Z (CrMo) B 42 E- 312 EN 1599: E Z (CrMo) 42 Pro svařování energetických a chemických zařízení do nejvyšší teploty stěny 560 C. Mechanické vlastnosti jsou zaručovány po doporučeném tepelném zpracování. Předehřev: 250-300

Více

E-B 321. EN ISO 3580: E Z (CrMoV) B 22

E-B 321. EN ISO 3580: E Z (CrMoV) B 22 E-B 321 EN ISO 3580: E Z (CrMoV) B 22 Pro svařování částí energetických zařízení především ze žáropevných ocelí typu CrMoV. Mechanické vlastnosti jsou zaručovány po doporučovaném tepelném zpracování. Předehřev:

Více

STRUKTURNÍ A FÁZOVÁ ANALÝZA OCELI T23 STRUCTURE AND PHASE ANALYSIS OF T23 STEEL

STRUKTURNÍ A FÁZOVÁ ANALÝZA OCELI T23 STRUCTURE AND PHASE ANALYSIS OF T23 STEEL STRUKTURNÍ A FÁZOVÁ ANALÝZA OCELI T23 STRUCTURE AND PHASE ANALYSIS OF T23 STEEL Marie Svobodová a,b Jindřich Douda b František Hnilica b Josef Čmakal b Jiří Dubský c a KMAT FJFI ČVUT, Trojanova 13, 120

Více

Nikl a jeho slitiny. Ing. David Hrstka, Ph.D. -IWE

Nikl a jeho slitiny. Ing. David Hrstka, Ph.D. -IWE Nikl a jeho slitiny Ing. David Hrstka, Ph.D. -IWE NIKL A JEHO SLITINY Nikl je drahý feromagnetický kov s velmi dobrou korozní odolností. Podle pevnosti by patřil spíš do skupiny střední (400 450 MPa),

Více

HETEROGENNÍ SVAROVÉ SPOJE V ENERGETICE

HETEROGENNÍ SVAROVÉ SPOJE V ENERGETICE HETEROGENNÍ SVAROVÉ SPOJE V ENERGETICE prof. Ing. Jaroslav Koukal, CSc. doc. Ing. Drahomír Schwarz, CSc. Ing. Martin Sondel, Ph.D. Český svářečský ústav s.r.o. Areál VŠB-TU Ostrava, 17. listopadu 2172/15,

Více

ROZVOJ CREEPOVÉ DEFORMACE A POŠKOZENÍ KOMORY PŘEHŘÍVÁKU Z CrMoV OCELI

ROZVOJ CREEPOVÉ DEFORMACE A POŠKOZENÍ KOMORY PŘEHŘÍVÁKU Z CrMoV OCELI ROZVOJ CREEPOVÉ DEFORMACE A POŠKOZENÍ KOMORY PŘEHŘÍVÁKU Z CrMoV OCELI Jan Masák, Jan Korouš BiSAFE s.r.o., Malebná 1049, 149 00 Praha 4 Příspěvek uvádí výsledky redistribuce napětí, rozvoje deformace a

Více

SVAŘOVÁNÍ KOVOVÝCH MATERIÁLŮ LASEREM LASER WELDING OF METAL MATERIALS

SVAŘOVÁNÍ KOVOVÝCH MATERIÁLŮ LASEREM LASER WELDING OF METAL MATERIALS SVAŘOVÁNÍ KOVOVÝCH MATERIÁLŮ LASEREM LASER WELDING OF METAL MATERIALS Petr AMBROŽ a, Jiří DUNOVSKÝ b a ČVUT v Praze, Fakulta strojní, Výzkumné centrum pro strojírenskou výrobní techniku a technologii,

Více

KA 19 - UKÁZKOVÝ PROJEKT

KA 19 - UKÁZKOVÝ PROJEKT KA 19 - UKÁZKOVÝ PROJEKT 4. DOKUMENTACE VE SVAŘOVÁNÍ Ing. Miroslav Grach Tyto podklady jsou spolufinancovány Evropským sociálním fondem a státním rozpočtem České republiky. KA19-DOKUMENTACE VE SVAŘOVÁNÍ

Více

PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ

PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ doc. Ing. Petr Mohyla, Ph.D. Fakulta strojní, VŠB TU Ostrava 1. Úvod Snižování spotřeby fosilních paliv a snižování škodlivých emisí vede k

Více

VÝZKUM MOŽNOSTÍ ZVÝŠENÍ ŽIVOTNOSTI LOŽISEK CESTOU POVRCHOVÝCH ÚPRAV

VÝZKUM MOŽNOSTÍ ZVÝŠENÍ ŽIVOTNOSTI LOŽISEK CESTOU POVRCHOVÝCH ÚPRAV VÝZKUM MOŽNOSTÍ ZVÝŠENÍ ŽIVOTNOSTI LOŽISEK CESTOU POVRCHOVÝCH ÚPRAV RESEARCH INTO POSSIBILITY OF INCREASING SERVICE LIFE OF BEARINGS VIA SURFACE TREATMENT Zdeněk Spotz a Jiří Švejcar a Vratislav Hlaváček

Více

HODNOCENÍ MIKROSTRUKTURY A VLASTNOSTÍ ODLITKŮ ZE SLITINY AZ91HP EVALUATION OF MICROSTRUCTURE AND PROPERTIES OF SAND CAST AZ91HP MAGNESIUM ALLOY

HODNOCENÍ MIKROSTRUKTURY A VLASTNOSTÍ ODLITKŮ ZE SLITINY AZ91HP EVALUATION OF MICROSTRUCTURE AND PROPERTIES OF SAND CAST AZ91HP MAGNESIUM ALLOY HODNOCENÍ MIKROSTRUKTURY A VLASTNOSTÍ ODLITKŮ ZE SLITINY AZ91HP EVALUATION OF MICROSTRUCTURE AND PROPERTIES OF SAND CAST AZ91HP MAGNESIUM ALLOY Vít Janík a,b, Eva Kalabisová b, Petr Zuna a, Jakub Horník

Více

24.-26.5.2005, Hradec nad Moravicí POLYKOMPONENTNÍ SLITINY HOŘČÍKU MODIFIKOVANÉ SODÍKEM

24.-26.5.2005, Hradec nad Moravicí POLYKOMPONENTNÍ SLITINY HOŘČÍKU MODIFIKOVANÉ SODÍKEM POLYKOMPONENTNÍ SLITINY HOŘČÍKU MODIFIKOVANÉ SODÍKEM EFFECT OF SODIUM MODIFICATION ON THE STRUCTURE AND PROPERTIES OF POLYCOMPONENT Mg ALLOYS Luděk Ptáček, Ladislav Zemčík VUT v Brně, Fakulta strojního

Více

VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D.

VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D. VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92 Ing. Petr Mohyla, Ph.D. Úvod Od konce osmdesátých let 20. století probíhá v celosvětovém měřítku intenzivní vývoj

Více

ELEKTROCHEMIE NA SYSTÉMECH S TENKÝMI VRSTVAMI ELECTRO-CHEMICAL ANALYSIS ON SYSTEMS THIN FILM SUBSTRATE

ELEKTROCHEMIE NA SYSTÉMECH S TENKÝMI VRSTVAMI ELECTRO-CHEMICAL ANALYSIS ON SYSTEMS THIN FILM SUBSTRATE ELEKTROCHEMIE NA SYSTÉMECH S TENKÝMI VRSTVAMI ELECTRO-CHEMICAL ANALYSIS ON SYSTEMS THIN FILM SUBSTRATE Klára Jačková Roman Reindl Ivo Štěpánek Katedra materiálu a strojírenské metalurgie, Západočeská univerzita

Více

STŘEDNÍ PŘIROZENÉ DEFORMAČNÍ ODPORY PŘI TVÁŘENÍ OCELÍ ZA TEPLA - VLIV CHEMICKÉHO A STRUKTURNÍHO STAVU

STŘEDNÍ PŘIROZENÉ DEFORMAČNÍ ODPORY PŘI TVÁŘENÍ OCELÍ ZA TEPLA - VLIV CHEMICKÉHO A STRUKTURNÍHO STAVU STŘEDNÍ PŘIROZENÉ DEFORMAČNÍ ODPORY PŘI TVÁŘENÍ OCELÍ ZA TEPLA - VLIV CHEMICKÉHO A STRUKTURNÍHO STAVU MEAN EQUIVALENT STRESS VALUES DURING HOT FORMING OF STEELS - INFLUENCE OF CHEMICAL AND STRUCTURE STATE

Více

Konstrukční materiály pro stavbu kotlů

Konstrukční materiály pro stavbu kotlů Konstrukční materiály pro stavbu kotlů Hlavní materiály pro stavbu kotlů jsou: materiály kovové trubky prvky nosné konstrukce materiály keramické šamotové cihly, šamotové tvarovky žárobeton Specifické

Více

LICÍ PÁNVE V OCELÁRNĚ ARCELORMITTAL OSTRAVA POUŽITÍ NOVÉ IZOLAČNÍ VRSTVY

LICÍ PÁNVE V OCELÁRNĚ ARCELORMITTAL OSTRAVA POUŽITÍ NOVÉ IZOLAČNÍ VRSTVY LICÍ PÁNVE V OCELÁRNĚ ARCELORMITTAL OSTRAVA POUŽITÍ NOVÉ IZOLAČNÍ VRSTVY POURING LADLES IN ARCELORMITTAL OSTRAVA STEEL PLANT - UTILIZATION OF NEW INSULATION LAYER Dalibor Jančar a Petr Tvardek b Pavel

Více

STANOVENÍ CREEPOVÝCH VLASTNOSTÍ ALUMINIDU ŽELEZA SE ZRETELEM NA JEJICH UŽITÍ JAKO KONSTRUKCNÍHO MATERIÁLU

STANOVENÍ CREEPOVÝCH VLASTNOSTÍ ALUMINIDU ŽELEZA SE ZRETELEM NA JEJICH UŽITÍ JAKO KONSTRUKCNÍHO MATERIÁLU STANOVENÍ CREEPOVÝCH VLASTNOSTÍ ALUMINIDU ŽELEZA SE ZRETELEM NA JEJICH UŽITÍ JAKO KONSTRUKCNÍHO MATERIÁLU DETERMINATION OF CREEP PROPERTIES OF IRON ALUMINIDES FOR THEIR USE AS STRUCTURAL MATERIAL Jan Hakl

Více

VLIV TEPELNĚ-MECHANICKÉHO ZPRACOVÁNÍ NA VLASTNOSTI DRÁTU Z MIKROLEGOVANÉ OCELI. Stanislav Rusz a Miroslav Greger a Otakar Drápal b Radim Lukáš a

VLIV TEPELNĚ-MECHANICKÉHO ZPRACOVÁNÍ NA VLASTNOSTI DRÁTU Z MIKROLEGOVANÉ OCELI. Stanislav Rusz a Miroslav Greger a Otakar Drápal b Radim Lukáš a METAL 23 2.-22.5.23, Hradec nad Moravicí VLIV TEPELNĚ-MECHANICKÉHO ZPRACOVÁNÍ NA VLASTNOSTI DRÁTU Z MIKROLEGOVANÉ OCELI Stanislav Rusz a Miroslav Greger a Otakar Drápal b Radim Lukáš a a VŠB Technická

Více

TEPELNÉ ZPRACOVÁNÍ NIKLOVÝCH SUPERSLITIN HEAT TREATMENT OF HIGH-TEMPERATURE NICKEL ALLOYS. Božena Podhorná a Jiří Kudrman a Karel Hrbáček b

TEPELNÉ ZPRACOVÁNÍ NIKLOVÝCH SUPERSLITIN HEAT TREATMENT OF HIGH-TEMPERATURE NICKEL ALLOYS. Božena Podhorná a Jiří Kudrman a Karel Hrbáček b TEPELNÉ ZPRACOVÁNÍ NIKLOVÝCH SUPERSLITIN HEAT TREATMENT OF HIGH-TEMPERATURE NICKEL ALLOYS Božena Podhorná a Jiří Kudrman a Karel Hrbáček b a UJP PRAHA a.s., Nad Kamínkou 1345, 156 10 Praha Zbraslav, E-mail:

Více

CFD simulace teplotně-hydraulické charakteristiky na modelu palivové tyči v oblasti distanční mřížky

CFD simulace teplotně-hydraulické charakteristiky na modelu palivové tyči v oblasti distanční mřížky Konference ANSYS 011 CFD simulace teplotně-hydraulické charakteristiky na modelu palivové tyči v oblasti distanční mřížky D. Lávička Západočeská univerzita v Plzni, Katedra energetických strojů a zařízení,

Více

VLIV STŘÍDAVÉHO MAGNETICKÉHO POLE NA PLASTICKOU DEFORMACI OCELI ZA STUDENA.

VLIV STŘÍDAVÉHO MAGNETICKÉHO POLE NA PLASTICKOU DEFORMACI OCELI ZA STUDENA. VLIV STŘÍDAVÉHO MAGNETICKÉHO POLE NA PLASTICKOU DEFORMACI OCELI ZA STUDENA. Petr Tomčík a Jiří Hrubý b a) VŠB TU Ostrava, Tř. 17. listopadu 15, 708 33 Ostrava, ČR b) VŠB TU Ostrava, Tř. 17. listopadu 15,

Více

VLIV OBSAHU HLINÍKU NA VLASTNOSTI HOŘČÍKOVÝCH SLITIN PŘI ODLÉVÁNÍ DO BENTONITOVÝCH A FURANOVÝCH FOREM

VLIV OBSAHU HLINÍKU NA VLASTNOSTI HOŘČÍKOVÝCH SLITIN PŘI ODLÉVÁNÍ DO BENTONITOVÝCH A FURANOVÝCH FOREM VLIV OBSAHU HLINÍKU NA VLASTNOSTI HOŘČÍKOVÝCH SLITIN PŘI ODLÉVÁNÍ DO BENTONITOVÝCH A FURANOVÝCH FOREM INFLUENCE OF ALUMINIUM CONTENT ON BEHAVIOUR OF MAGNESIUM CAST ALLOYS IN BENTONITE AND FURAN SAND MOULD

Více

4. Tenkostěnné za studena tvarované prvky. Návrh na únavu OK.

4. Tenkostěnné za studena tvarované prvky. Návrh na únavu OK. 4. Tenkostěnné za studena tvarované prvky. Návrh na únavu OK. Výroba, zvláštnosti návrhu, základní případy namáhání, spoje, navrhování z hlediska MSÚ a MSP. Návrh na únavu: zatížení, Wöhlerův přístup a

Více

MOŽNOSTI TVÁŘENÍ MONOKRYSTALŮ VYSOKOTAVITELNÝCH KOVŮ V OCHRANNÉM OBALU FORMING OF SINGLE CRYSTALS REFRACTORY METALS IN THE PROTECTIVE COVER

MOŽNOSTI TVÁŘENÍ MONOKRYSTALŮ VYSOKOTAVITELNÝCH KOVŮ V OCHRANNÉM OBALU FORMING OF SINGLE CRYSTALS REFRACTORY METALS IN THE PROTECTIVE COVER MOŽNOSTI TVÁŘENÍ MONOKRYSTALŮ VYSOKOTAVITELNÝCH KOVŮ V OCHRANNÉM OBALU FORMING OF SINGLE CRYSTALS REFRACTORY METALS IN THE PROTECTIVE COVER Kamil Krybus a Jaromír Drápala b a OSRAM Bruntál, spol. s r.

Více

E-B 420. SFA/AWS A 5.4: E EN 1600: (E Z 19 9 Nb 2 2*)

E-B 420. SFA/AWS A 5.4: E EN 1600: (E Z 19 9 Nb 2 2*) E-B 420 SFA/AWS A 5.4: E 347-15 EN 1600: (E Z 19 9 Nb 2 2*) Pro svařování zařízení ze stabilizovaných ocelí podobného chemického složení do teploty 400 C. Velmi rozšířený druh elektrody používaný i pro

Více

ACOUSTIC EMISSION SIGNAL USED FOR EVALUATION OF FAILURES FROM SCRATCH INDENTATION

ACOUSTIC EMISSION SIGNAL USED FOR EVALUATION OF FAILURES FROM SCRATCH INDENTATION AKUSTICKÁ EMISE VYUŽÍVANÁ PŘI HODNOCENÍ PORUŠENÍ Z VRYPOVÉ INDENTACE ACOUSTIC EMISSION SIGNAL USED FOR EVALUATION OF FAILURES FROM SCRATCH INDENTATION Petr Jiřík, Ivo Štěpánek Západočeská univerzita v

Více

Požadavky na kvalifikaci postupu svařování vybraných VPO podle ASME předpisů

Požadavky na kvalifikaci postupu svařování vybraných VPO podle ASME předpisů Požadavky na kvalifikaci postupu svařování vybraných VPO podle ASME předpisů ASME Sec. II, Sec. VIII Div. 1 a Sec. IX / Ed. 2015, Michal Heinrich AI / ANI 1 Přehled přednášky I. část Výběr schválených

Více

DUPLEXNÍ POVLAKOVÁNÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM DUPLEX COATING OF THE NIOBIUM-ALLOYED PM TOOL STEEL

DUPLEXNÍ POVLAKOVÁNÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM DUPLEX COATING OF THE NIOBIUM-ALLOYED PM TOOL STEEL DUPLEXNÍ POVLAKOVÁNÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM DUPLEX COATING OF THE NIOBIUM-ALLOYED PM TOOL STEEL Pavel Novák Dalibor Vojtěch Jan Šerák Michal Novák Vítězslav Knotek Ústav kovových materiálů

Více

OBSERVATION OF KINETICS OF STRUCTURAL CHANGES DURING LONG-TERM ANNEALING OF TRANSITIONAL WELDS ON P91 STEEL

OBSERVATION OF KINETICS OF STRUCTURAL CHANGES DURING LONG-TERM ANNEALING OF TRANSITIONAL WELDS ON P91 STEEL SLEDOVÁNÍ KINETIKY STRUKTURNÍCH ZMĚN BĚHEM DLOUHODOBÉHO ŽÍHÁNÍ PŘECHODOVÝCH SVARŮ OCELÍ P91 OBSERVATION OF KINETICS OF STRUCTURAL CHANGES DURING LONG-TERM ANNEALING OF TRANSITIONAL WELDS ON P91 STEEL Daniela

Více

Lisování nerozebíratelných spojů rámových konstrukcí

Lisování nerozebíratelných spojů rámových konstrukcí Abstract Lisování nerozebíratelných spojů rámových konstrukcí Zbyšek Nový 1, Miroslav Urbánek 1 1 Comtes FTH Lobezská E981, 326 00 Plzeň, Česká republika, znovy@comtesfht.cz, murbanek@comtesfht.cz The

Více

ŽÁUPEVNÉ VLASTNOSTI VYBRANÝCH SUPERSLITIN NA BÁZI Ni. HIGH TEMPERATURE PROPERTIES OF SELECTED Ni BASE SUPERALLOYS. Jan Hakl Tomáš Vlasák

ŽÁUPEVNÉ VLASTNOSTI VYBRANÝCH SUPERSLITIN NA BÁZI Ni. HIGH TEMPERATURE PROPERTIES OF SELECTED Ni BASE SUPERALLOYS. Jan Hakl Tomáš Vlasák METAL 5-55 Hradec nad Moravicí ŽÁUPEVNÉ VLASTNOSTI VYBRANÝCH SUPERSLITIN NA BÁZI Ni HIGH TEMPERATURE PROPERTIES OF SELECTED Ni BASE SUPERALLOYS Jan Hakl Tomáš Vlasák SVÚM as, Areál VÚ Běchovice, 19 11

Více

S VAŘOVÁNÍ BETONÁŘSKÉ VÝZTUŽE HOSPODÁRNÉ Ř E Š E N Í

S VAŘOVÁNÍ BETONÁŘSKÉ VÝZTUŽE HOSPODÁRNÉ Ř E Š E N Í S VAŘOVÁNÍ BETONÁŘSKÉ VÝZTUŽE HOSPODÁRNÉ Ř E Š E N Í WELDING OF R E I N F O R C I N G S T E E L ECONOMICAL SOLUTION J IŘÍ ŠMEJKAL, J AROSLAV PROCHÁZKA Předpisy a podmínky pro vytvoření hospodárného plnohodnotného

Více

SMĚROVÁ KRYSTALIZACE EUTEKTIK SYSTÉMU Ti-Al-Si DIRECTIONAL CRYSTALLIZATION OF Ti-Al-Si EUTECTICS

SMĚROVÁ KRYSTALIZACE EUTEKTIK SYSTÉMU Ti-Al-Si DIRECTIONAL CRYSTALLIZATION OF Ti-Al-Si EUTECTICS SMĚROVÁ KRYSTALIZACE EUTEKTIK SYSTÉMU Ti-Al-Si DIRECTIONAL CRYSTALLIZATION OF Ti-Al-Si EUTECTICS Dalibor Vojtěch a Pavel Lejček b Jaromír Kopeček b Katrin Bialasová a a Ústav kovových materiálů a korozního

Více

DETERMINATION OF MECHANICAL AND ELASTO-PLASTIC PROPERTIES OF MATERIALS BY NANOINDENTATION METHODS

DETERMINATION OF MECHANICAL AND ELASTO-PLASTIC PROPERTIES OF MATERIALS BY NANOINDENTATION METHODS DETERMINATION OF MECHANICAL AND ELASTO-PLASTIC PROPERTIES OF MATERIALS BY NANOINDENTATION METHODS HODNOCENÍ MECHANICKÝCH A ELASTO-PLASTICKÝCH VLASTNOSTÍ MATERIÁLŮ VYUŽITÍM NANOINDENTACE Martin Vizina a

Více

HODNOCENÍ VLASTNOSTÍ VÝKOVKŮ ROTORŮ Z OCELI 26NiCrMoV115

HODNOCENÍ VLASTNOSTÍ VÝKOVKŮ ROTORŮ Z OCELI 26NiCrMoV115 HODNOCENÍ VLASTNOSTÍ VÝKOVKŮ ROTORŮ Z OCELI 26NiCrMoV115 Martin BALCAR a), Václav TURECKÝ a), Libor Sochor a), Pavel FILA a), Ludvík MARTÍNEK a), Jiří BAŽAN b), Stanislav NĚMEČEK c), Dušan KEŠNER c) a)

Více

Sborník vědeckých prací Vysoké školy báňské - Technické univerzity Ostrava číslo 1, rok 2010, ročník X, řada stavební článek č. 17.

Sborník vědeckých prací Vysoké školy báňské - Technické univerzity Ostrava číslo 1, rok 2010, ročník X, řada stavební článek č. 17. Sborník vědeckých prací Vysoké školy báňské - Technické univerzity Ostrava číslo 1, rok 2010, ročník X, řada stavební článek č. 17 Lenka LAUSOVÁ 1 OSOVĚ ZATÍŽEÉ SLOUPY ZA POŽÁRU AXIALLY LOADED COLUMS DURIG

Více

STRUKTURNÍ STABILITA A ŽÁRUPEVNOST FERITICKÝCH OCELÍ STRUCTURAL STABILITY AND CREEP RESISTANCE OF FERRITIC STEELS

STRUKTURNÍ STABILITA A ŽÁRUPEVNOST FERITICKÝCH OCELÍ STRUCTURAL STABILITY AND CREEP RESISTANCE OF FERRITIC STEELS STRUKTURNÍ STABILITA A ŽÁRUPEVNOST FERITICKÝCH OCELÍ STRUCTURAL STABILITY AND CREEP RESISTANCE OF FERRITIC STEELS Václav Foldyna a Jaroslav Purmenský b a JINPO PLUS a.s., Krištanova, 70 00 Ostrava-Prívoz,

Více

i. Vliv zvýšených teplot na vlastnosti ocelí

i. Vliv zvýšených teplot na vlastnosti ocelí Creep (kríp) tečení i. Vliv zvýšených teplot na vlastnosti ocelí ii. Zkoušení creepového chování iii. Charakteristiky odolnosti materiálu vůči creepu iv. Deformace a lom při creepu v. Parametry ekvivalence

Více

POVRCHOVÉ VYTVRZENÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM PLAZMOVOU NITRIDACÍ SURFACE HARDENING OF NIOBIUM-CONTAINING PM TOOL STEEL BY PLASMA NITRIDING

POVRCHOVÉ VYTVRZENÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM PLAZMOVOU NITRIDACÍ SURFACE HARDENING OF NIOBIUM-CONTAINING PM TOOL STEEL BY PLASMA NITRIDING POVRCHOVÉ VYTVRZENÍ PM NÁSTROJOVÉ OCELI LEGOVANÉ NIOBEM PLAZMOVOU NITRIDACÍ SURFACE HARDENING OF NIOBIUM-CONTAINING PM TOOL STEEL BY PLASMA NITRIDING P. Novák, D. Vojtech, J. Šerák Ústav kovových materiálu

Více

POUŽITÍ AUTOMATICKÝCH SPOJEK PRO HOMOGENIZACI OCELI V PÁNVÍCH PŘI VYSOKÝCH TEPLOTÁCH. Petr ŠPALEK

POUŽITÍ AUTOMATICKÝCH SPOJEK PRO HOMOGENIZACI OCELI V PÁNVÍCH PŘI VYSOKÝCH TEPLOTÁCH. Petr ŠPALEK POUŽITÍ AUTOMATICKÝCH SPOJEK PRO HOMOGENIZACI OCELI V PÁNVÍCH PŘI VYSOKÝCH TEPLOTÁCH Petr ŠPALEK PAUL WURTH, a.s., Na Spojce 1897/6, 702 00 Ostrava Moravská Ostrava, Česká Republika, EU, pwcz@paulwurth.com

Více

HOMOGENNÍ A HETEROGENNÍ SVAROVÉ SPOJE ŽÁROPEVNÝCH OCELÍ SIMILAR AND DISSIMILAR WELD JOINTS OF CREEP-RESISTING STEELS

HOMOGENNÍ A HETEROGENNÍ SVAROVÉ SPOJE ŽÁROPEVNÝCH OCELÍ SIMILAR AND DISSIMILAR WELD JOINTS OF CREEP-RESISTING STEELS HOMOGENNÍ A HETEROGENNÍ SVAROVÉ SPOJE ŽÁROPEVNÝCH OCELÍ SIMILAR AND DISSIMILAR WELD JOINTS OF CREEP-RESISTING STEELS Marie Svobodová a,b Jindřich Douda b Josef Čmakal b Jiří Sopoušek c Jiří Dubský d a

Více

THE IMPACT OF PROCESSING STEEL GRADE 14 260 ON CORROSIVE DEGRADATION VLIV TEPELNÉHO ZPRACOVÁNÍ OCELI 14 260 NA KOROZNÍ DEGRADACI

THE IMPACT OF PROCESSING STEEL GRADE 14 260 ON CORROSIVE DEGRADATION VLIV TEPELNÉHO ZPRACOVÁNÍ OCELI 14 260 NA KOROZNÍ DEGRADACI THE IMPACT OF PROCESSING STEEL GRADE 14 260 ON CORROSIVE DEGRADATION VLIV TEPELNÉHO ZPRACOVÁNÍ OCELI 14 260 NA KOROZNÍ DEGRADACI Votava J., Černý M. Ústav techniky a automobilové dopravy, Agronomická fakulta,

Více

ČESKÁ TECHNICKÁ NORMA

ČESKÁ TECHNICKÁ NORMA ČESKÁ TECHNICKÁ NORMA ICS 25.160.20 2000 Svařovací materiály - Drátové elektrody, dráty a tyčinky pro obloukové svařování vysokopevnostních ocelí tavící se elektrodou v ochranném plynu a jejich svarové

Více

SVĚTELNÁ A ELEKTRONOVÁ MIKROSKOPIE SVAROVÉHO SPOJE OCELI P91 LIGHT AND ELECTRON MICROSCOPY OF THE STEEL P91 WELD JOINT.

SVĚTELNÁ A ELEKTRONOVÁ MIKROSKOPIE SVAROVÉHO SPOJE OCELI P91 LIGHT AND ELECTRON MICROSCOPY OF THE STEEL P91 WELD JOINT. SVĚTELNÁ A ELEKTRONOVÁ MIKROSKOPIE SVAROVÉHO SPOJE OCELI P91 LIGHT AND ELECTRON MICROSCOPY OF THE STEEL P91 WELD JOINT Dagmar Jandová ŠKODA VÝZKUM, s. r. o., Tylova 57, 316 00 Plzeň, ČR, dagmar.jandova@skoda.cz

Více

TEPELNÁ PRÁCE TRUBKOVÉHO KRYSTALIZÁTORU THERMAL WORK OF THE TUBE CC MOULD

TEPELNÁ PRÁCE TRUBKOVÉHO KRYSTALIZÁTORU THERMAL WORK OF THE TUBE CC MOULD TEPELNÁ PRÁCE TRUBKOVÉHO KRYSTALIZÁTORU THERMAL WORK OF THE TUBE CC MOULD Andrea Michaliková a Jiří Molínek a Miroslav Příhoda a a VŠB-TU Ostrava, FMMI, katedra tepelné techniky, 7. listopadu 5, 708 Ostrava-

Více

POROVNÁNÍ ODOLNOSTI SVAROVÝCH SPOJU POTRUBÍ Z OCELÍ TYPU CrNiMo 17-12-2 PROTI BODOVÉ KOROZI

POROVNÁNÍ ODOLNOSTI SVAROVÝCH SPOJU POTRUBÍ Z OCELÍ TYPU CrNiMo 17-12-2 PROTI BODOVÉ KOROZI POROVNÁNÍ ODOLNOSTI SVAROVÝCH SPOJU POTRUBÍ Z OCELÍ TYPU CrNiMo 17-12-2 PROTI BODOVÉ KOROZI COMPARISON OF RESISTANCE TO PITTING CORROSION OF WELD JOINTS OF CrNiMo 17-12-2 STEEL PIPINGS Stanislav Lasek,

Více

E-B 420. SFA/AWS A 5.4: E EN 1600: (E Z 19 9 Nb B 2 2*)

E-B 420. SFA/AWS A 5.4: E EN 1600: (E Z 19 9 Nb B 2 2*) E-B 420 SFA/AWS A 5.4: E 347-15 EN 1600: (E Z 19 9 Nb B 2 2*) Pro svařování zařízení ze stabilizovaných ocelí podobného chemického složení do teploty 400 C. Velmi rozšířený druh elektrody používaný i pro

Více

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud:

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud: OK TUBRODUR 14.70 EN 14700: T Z Fe14 Plněná elektroda pro tvrdé návary s velmi vysokou odolností proti opotřebení tvrdými a zrnitými minerály jako pískem, rudou, kamenivem, půdou apod. Otěruvzdornost je

Více

Mikrostrukturní analýza svarového spoje oceli P92 po creepové expozici

Mikrostrukturní analýza svarového spoje oceli P92 po creepové expozici Mikrostrukturní analýza svarového spoje oceli P92 po creepové expozici Naděžda ŽVAKOVÁ, Petr MOHYLA, Zbyňek GALDIA, Flash Steel Power, a. s., Martinovská 3168/48, 723 00 Ostrava - Martinov, Česká republika,

Více

OK AUTROD SFA/AWS A 5.14: ERNiCrMo-3 EN ISO 18274: S Ni 6625 (NiCr22Mo9Nb)

OK AUTROD SFA/AWS A 5.14: ERNiCrMo-3 EN ISO 18274: S Ni 6625 (NiCr22Mo9Nb) OK AUTROD 19.82 SFA/AWS A 5.14: ERNiCrMo-3 EN ISO 18274: S Ni 6625 (NiCr22Mo9Nb) Drát pro svařování žáropevných a korozivzdorných ocelí, 9%-Ni ocelí a ocelí s podobným chemickým složením. Např. typů NiCr22Mo,

Více

PRODUKTIVNÍ OBRÁBĚNÍ OCELI P91

PRODUKTIVNÍ OBRÁBĚNÍ OCELI P91 PRODUKTIVNÍ OBRÁBĚNÍ OCELI P91 Ing. Jan Řehoř, Ph.D. Ing. Tomáš Nikl ZČU v Plzni Fakulta strojní, Katedra technologie obrábění ZČU v Plzni, Univerzitní 22, Plzeň e-mail: rehor4@kto.zcu.cz Abstract The

Více

VÝZNAM A NENAHRADITELNOST VIZUÁLNÍ KONTROLY PŘI KVALIFIKACI PROCESU SVAŘOVÁNÍ

VÝZNAM A NENAHRADITELNOST VIZUÁLNÍ KONTROLY PŘI KVALIFIKACI PROCESU SVAŘOVÁNÍ Czech Society for Nondestructive Testing NDE for Safety / DEFEKTOSKOPIE 2012 October 30 - November 1, 2012 - Seč u Chrudimi - Czech Republic VÝZNAM A NENAHRADITELNOST VIZUÁLNÍ KONTROLY PŘI KVALIFIKACI

Více

VLIV TEPELNÉHO ZPRACOVÁNÍ NA MECHANICKÉ VLASTNOSTI A VYSOKOTEPLOTNÍ STABILITU NIKLOVÉ SLITINY IN 792 5A

VLIV TEPELNÉHO ZPRACOVÁNÍ NA MECHANICKÉ VLASTNOSTI A VYSOKOTEPLOTNÍ STABILITU NIKLOVÉ SLITINY IN 792 5A METAL 27 VLIV TEPELNÉHO ZPRACOVÁNÍ NA MECHANICKÉ VLASTNOSTI A VYSOKOTEPLOTNÍ STABILITU NIKLOVÉ SLITINY IN 792 5A INFLUENCE OF HEAT TREATMENT ON MECHANICA PROPERTIES AND HIGN-TEMPERATURE STRUCTURAL STABILITY

Více

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud:

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud: OK TUBRODUR 14.70 N 14700: T Z Fe14 Plněná elektroda pro tvrdé návary s velmi vysokou odolností proti opotřebení tvrdými a zrnitými minerály jako pískem, rudou, kamenivem, půdou apod. Otěruvzdornost je

Více

C 321. EN ISO 21952-A: ~ G Z (CrMoV)

C 321. EN ISO 21952-A: ~ G Z (CrMoV) C 321 EN ISO 21952-A: ~ G Z (CrMoV) rát pro svařování součástí z oceli 15 128 s provozní teplotou do 580 C. oporučený předehřev 250-300 C. Po svaření žíhat 700-730 C /2h/vzduch. - M21 V 0,10 0,60 1,00

Více

OCELI A LITINY. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu

OCELI A LITINY. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu OCELI A LITINY Ing. V. Kraus, CSc. 1 OCELI Označování dle ČSN 1 Ocel (tvářená) Jakostní Tř. 10 a 11 - Rm. 10 skupina oceli Tř. 12 a_ 16 (třída) 3 obsah všech leg. prvků /%/ Význačné vlastnosti. Druh tepelného

Více

INFLUENCE OF TEMPERING ON THE PROPERTIES OF CAST C-Mn STEEL AFTER NORMALIZING AND AFTER INTERCRITICAL ANNEALING. Josef Bárta, Jiří Pluháček

INFLUENCE OF TEMPERING ON THE PROPERTIES OF CAST C-Mn STEEL AFTER NORMALIZING AND AFTER INTERCRITICAL ANNEALING. Josef Bárta, Jiří Pluháček VLIV POPOUŠTĚNÍ NA VLASTNOSTI LITÉ C-Mn OCELI PO NORMALIZACI A PO INTERKRITICKÉM ŽÍHÁNÍ INFLUENCE OF TEMPERING ON THE PROPERTIES OF CAST C-Mn STEEL AFTER NORMALIZING AND AFTER INTERCRITICAL ANNEALING Josef

Více

MECHANICKÉ VLASTNOSTI A STRUKTURNÍ STABILITA LITÝCH NIKLOVÝCH SLITIN PO DLOUHODOBÉM ÚČINKU TEPLOTY

MECHANICKÉ VLASTNOSTI A STRUKTURNÍ STABILITA LITÝCH NIKLOVÝCH SLITIN PO DLOUHODOBÉM ÚČINKU TEPLOTY MECHANICKÉ VLASTNOSTI A STRUKTURNÍ STABILITA LITÝCH NIKLOVÝCH SLITIN PO DLOUHODOBÉM ÚČINKU TEPLOTY MECHANICAL PROPERTIES AND STRUCTURAL STABILITY OF CAST NICKEL ALLOYS AFTER LONG-TERM INFLUENCE OF TEMPERATURE

Více

VLIV OBSAHU NIKLU NA VLASTNOSTI LKG PO FERITIZAČNÍM ŽÍHÁNÍ EFFECT OF THE CONTENT OF NICKEL ON DI PROPERTIES AFTER FERRITIZATION ANNEALING

VLIV OBSAHU NIKLU NA VLASTNOSTI LKG PO FERITIZAČNÍM ŽÍHÁNÍ EFFECT OF THE CONTENT OF NICKEL ON DI PROPERTIES AFTER FERRITIZATION ANNEALING VLIV OBSAHU NIKLU NA VLASTNOSTI LKG PO FERITIZAČNÍM ŽÍHÁNÍ EFFECT OF THE CONTENT OF NICKEL ON DI PROPERTIES AFTER FERRITIZATION ANNEALING Hana Tesařová Bohumil Pacal Ondřej Man VUT-FSI-ÚMVI-OKM, Technická

Více

Vladislav OCHODEK VŠB TU Ostrava Katedra mechanické technologie ústav svařování Vl. Ochodek 3/2012

Vladislav OCHODEK VŠB TU Ostrava Katedra mechanické technologie ústav svařování Vl. Ochodek 3/2012 Vladislav OCHODEK VŠB TU Ostrava Katedra mechanické technologie ústav svařování Vl. Ochodek 3/2012 Stanovení teploty předehřevu osnova Teplota předehřevu-definice Trhliny za studena - vliv Tp na teplotní

Více

Zkušební protokol č. 18/12133/12

Zkušební protokol č. 18/12133/12 Dodavatel: ČVUT v Praze, Fakulta strojní Ústav strojírenské technologie Technická 4, 166 07 Praha 6 Zkušební protokol č. 18/12133/12 IČO: 6840 7700 DIČ: CZ 6840 7700 Telefon: + 420 224 352 630 Odběratel:

Více

ASTM A694 F60 - TEPELNÉ ZPRACOVÁNÍ A MECHANICKÉ VLASTNOSTI ASTM A694 F60 HEAT TREATMENT AND MECHANICAL PROPERTIES

ASTM A694 F60 - TEPELNÉ ZPRACOVÁNÍ A MECHANICKÉ VLASTNOSTI ASTM A694 F60 HEAT TREATMENT AND MECHANICAL PROPERTIES ASTM A694 F60 - TEPELNÉ ZPRACOVÁNÍ A MECHANICKÉ VLASTNOSTI ASTM A694 F60 HEAT TREATMENT AND MECHANICAL PROPERTIES Martin BALCAR, Jaroslav NOVÁK, Libor SOCHOR, Pavel FILA, Ludvík MARTÍNEK ŽĎAS, a.s., Strojírenská

Více

APLIKACE VYBRANÝCH METOD PRO MĚŘENÍ ZBYTKOVÉHO NAPĚTÍ APPLICATION OF SOME METHODS FOR RESIDUAL STRESS MEASUREMENT

APLIKACE VYBRANÝCH METOD PRO MĚŘENÍ ZBYTKOVÉHO NAPĚTÍ APPLICATION OF SOME METHODS FOR RESIDUAL STRESS MEASUREMENT Czech Society for Nondestructive Testing NDE for Safety / DEFEKTOSKOPIE 2012 October 30 - November 1, 2012 - Seč u Chrudimi - Czech Republic APLIKACE VYBRANÝCH METOD PRO MĚŘENÍ ZBYTKOVÉHO NAPĚTÍ APPLICATION

Více

5. Spojování prvků z nerezových ocelí Mechanické spoje, svařování, materiály na spoje. Návrh spojů. Provádění spojů.

5. Spojování prvků z nerezových ocelí Mechanické spoje, svařování, materiály na spoje. Návrh spojů. Provádění spojů. 5. Spojování prvků z nerezových ocelí Mechanické spoje, svařování, materiály na spoje. Návrh spojů. Provádění spojů. Šroubové spoje Materiály nerezové šrouby a matice (podle ČSN EN ISO 3506), použít stejnou

Více

NEDESTRUKTIVNÍ HODNOCENÍ MATERIÁLU ENERGETICKÝCH KOMPONENT NONDESTRUCTIVE EVALUATION OF POWER PLANT PARTS Zbyněk BUNDA a,b, Josef VOLÁK a,b

NEDESTRUKTIVNÍ HODNOCENÍ MATERIÁLU ENERGETICKÝCH KOMPONENT NONDESTRUCTIVE EVALUATION OF POWER PLANT PARTS Zbyněk BUNDA a,b, Josef VOLÁK a,b Czech Society for Nondestructive Testing NDE for Safety / DEFEKTOSKOPIE 2011 November 9-11, 2011 - Harmony Club Hotel, Ostrava - Czech Republic NEDESTRUKTIVNÍ HODNOCENÍ MATERIÁLU ENERGETICKÝCH KOMPONENT

Více

Svařovací dráty TIG MMA

Svařovací dráty TIG MMA Svařovací dráty TIG MMA Přehled produktů podle norem Dráty pro svařování TIG Dráty nelegované a nízkolegované Název AWS EN / EN ISO / DIN CARBOROD 1 A5.18: ER 70S-6 636-A: W 42 4 W3Si1 CARBOROD 1A A5.18:

Více

Tváření,tepelné zpracování

Tváření,tepelné zpracování tváření, tepelné zpracování Optimalizace řízeného válcování nové konstrukční oceli se zvláštními užitnými vlastnostmi Prof. Ing. Ivo Schindler, CSc., Doc. Dr. Ing. Jaroslav Sojka, VŠB-TU Ostrava, 17. listopadu

Více

PŘÍSPĚVEK K OPTIMALIZACI MATERIÁLU PRO LOPATKY LETECKÝCH TURBIN. SVÚM a.s., Areál VÚ, Praha 9,

PŘÍSPĚVEK K OPTIMALIZACI MATERIÁLU PRO LOPATKY LETECKÝCH TURBIN. SVÚM a.s., Areál VÚ, Praha 9, PŘÍSPĚVEK K OPTIMALIZACI MATERIÁLU PRO LOPATKY LETECKÝCH TURBIN Tomáš Vlasák, Jan Hakl, Pavel Kovařík 1, Pavel Novák 1, Radovan Pech 2, SVÚM a.s., Areál VÚ, 190 11 Praha 9, svum@mbox.vol.cz 1 WALTER, a.s.,

Více

Arc - welded joints in steel - Guidance on quality levels for imperfections (ISO 5817:1992)

Arc - welded joints in steel - Guidance on quality levels for imperfections (ISO 5817:1992) ČESKÁ NORMA MDT 621.791.75:669.14:621.791.019 Listopad 1995 Svarové spoje ocelí zhotovené obloukovým svařováním SMĚRNICE PRO URČOVÁNÍ STUPŇŮ JAKOSTI (ISO 5817:1992) ČSN EN 25 817 05 0110 Arc - welded joints

Více

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ VLIV TEPELNÉHO ZPRACOVÁNÍ NA STRUKTURU A MECHANICKÉ VLASTNOSTI NÁSTROJOVÝCH OCELÍ

VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ VLIV TEPELNÉHO ZPRACOVÁNÍ NA STRUKTURU A MECHANICKÉ VLASTNOSTI NÁSTROJOVÝCH OCELÍ VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUE OF MATERIALS SCIENCE AND ENGINEERING

Více

NÁVRH MATERIÁLU A POVRCHOVÉ ÚPRAVY PRO ŘEZNÉ NÁSTROJE URČENÝCH K OBRÁBĚNÍ PRYŽOVÝCH HADIC ZPEVNĚNÝCH KEVLAREM

NÁVRH MATERIÁLU A POVRCHOVÉ ÚPRAVY PRO ŘEZNÉ NÁSTROJE URČENÝCH K OBRÁBĚNÍ PRYŽOVÝCH HADIC ZPEVNĚNÝCH KEVLAREM NÁVRH MATERIÁLU A POVRCHOVÉ ÚPRAVY PRO ŘEZNÉ NÁSTROJE URČENÝCH K OBRÁBĚNÍ PRYŽOVÝCH HADIC ZPEVNĚNÝCH KEVLAREM Bc. Jiří Hodač Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika

Více

a)čvut Praha, stavební fakulta, katedra fyziky b)čvut Praha, stavební fakulta, katedra stavební mechaniky

a)čvut Praha, stavební fakulta, katedra fyziky b)čvut Praha, stavební fakulta, katedra stavební mechaniky MATERIÁLOVÁ PROBLEMATIKA PŘI POŽÁRECH OCELOVÝCH A ŽELEZOBETONOVÝCH STAVEB The Materials Points at Issue in a Fire of Steel and Reinforced Concrete Structures Jan Toman a Robert Černý b a)čvut Praha, stavební

Více

þÿ V l i v v o d í k u n a p e v n o s t a s v ay i t vysokopevných martenzitických ocelí pro automobilové aplikace

þÿ V l i v v o d í k u n a p e v n o s t a s v ay i t vysokopevných martenzitických ocelí pro automobilové aplikace Digitální knihovna Univerzity Pardubice DSpace Repository Univerzita Pardubice http://dspace.org þÿ B a k a l áy s k é p r á c e / B a c h e l o r ' s w o r k s K D P D F J P 2010 þÿ V l i v v o d í k

Více

ČESKÁ TECHNICKÁ NORMA

ČESKÁ TECHNICKÁ NORMA ČESKÁ TECHNICKÁ NORMA ICS 25.160.20 1999 Svařovací materiály - Tyče a dráty pro obloukové svařování nelegovaných a jemnozrnných ocelí wolframovou elektrodou v inertním plynu a jejich svarové kovy - Klasifikace

Více

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI JEMNOZRNNÝCH SVAŘITELNÝCH OCELÍ PRO TENKOSTĚNNÉ ODLITKY

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI JEMNOZRNNÝCH SVAŘITELNÝCH OCELÍ PRO TENKOSTĚNNÉ ODLITKY VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI JEMNOZRNNÝCH SVAŘITELNÝCH OCELÍ PRO TENKOSTĚNNÉ ODLITKY INFLUENCE OF HEAT TREATMENT ON PROPERTIES OF FINE-GRAINED WELDABLE STEELS FOR THIN-WALLED CASTINGS Jiří Cejp

Více

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI OCELI PRO ŽELEZNICNÍ KOLA THE INFLUENCE OF HEAT TREATENT ON THE PROPPERTIES OF STEEL FOR RAILWAY WHEELS

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI OCELI PRO ŽELEZNICNÍ KOLA THE INFLUENCE OF HEAT TREATENT ON THE PROPPERTIES OF STEEL FOR RAILWAY WHEELS VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI OCELI PRO ŽELEZNICNÍ KOLA THE INFLUENCE OF HEAT TREATENT ON THE PROPPERTIES OF STEEL FOR RAILWAY WHEELS Rudolf Foret a Petr Matušek b a FSI-VUT v Brne,Technická

Více

DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM

DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM Základní informace o použití drátů pro svařování pod tavidlem... H1 Přehled použitých norem... H1 Seznam svařovacích drátů pod tavidlo v nabídce... H2 Dráty pro svařování

Více

SIMULACE TEPELNÉHO ZPRACOVÁNÍ TYČOVÉ OCELI NA INDUKČNÍCH ZUŠLECHŤOVACÍCH LINKÁCH

SIMULACE TEPELNÉHO ZPRACOVÁNÍ TYČOVÉ OCELI NA INDUKČNÍCH ZUŠLECHŤOVACÍCH LINKÁCH VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING

Více

materiálové inženýrství

materiálové inženýrství Hutnické listy č.2/28 materiálové inženýrství Vývoj a ověřování vlastností konstrukčních ocelí se zvýšenou odolností proti požáru r. Ing. Zdeněk Kuboň, Ing. Šárka Stejskalová, Ing. Ladislav Kander, Ph..,

Více

ČESKÁ TECHNICKÁ NORMA

ČESKÁ TECHNICKÁ NORMA ČESKÁ TECHNICKÁ NORMA ICS 25.160.10 2005 Odporové svařování - Svařitelnost - Část 1: Hodnocení svařitelnosti kovových materiálů pro odporové bodové, švové a výstupkové svařování ČSN EN ISO 18278-1 05 1330

Více

Wear with respect to load and to abrasive sand under Dry Sand/Steel Wheel abrasion condition

Wear with respect to load and to abrasive sand under Dry Sand/Steel Wheel abrasion condition Wear with respect to load and to abrasive sand under Dry Sand/Steel Wheel abrasion condition Ing, M. Kašparová 1,2,*, Ing., F. Zahálka 1, Ing., Š. Houdková, PhD. 1 1 ŠKODA VÝZKUM s.r.o., Tylova 57, 316

Více

POSSIBLE GENERALISATION OF DECREASE IN MECHANICAL PROPERTIES OF CARBON STEEL (ČSN ) ON OTHER STEELS

POSSIBLE GENERALISATION OF DECREASE IN MECHANICAL PROPERTIES OF CARBON STEEL (ČSN ) ON OTHER STEELS MOŽNOST ZOBECNĚNÍ POKLESU MECHANICKÝCH VLASTNOSTÍ OCELI 12 022 NA DALŠÍ MATERIÁLY POSSIBLE GENERALISATION OF DECREASE IN MECHANICAL PROPERTIES OF CARBON STEEL (ČSN 12 022) ON OTHER STEELS Josef ČMAKAL,

Více
