IZS Administrátor. Uživatelská příručka aplikace pro správce GIS ver Základní principy aplikace IZS Administrátor. 1.1 Správa konfigurací

Transkript

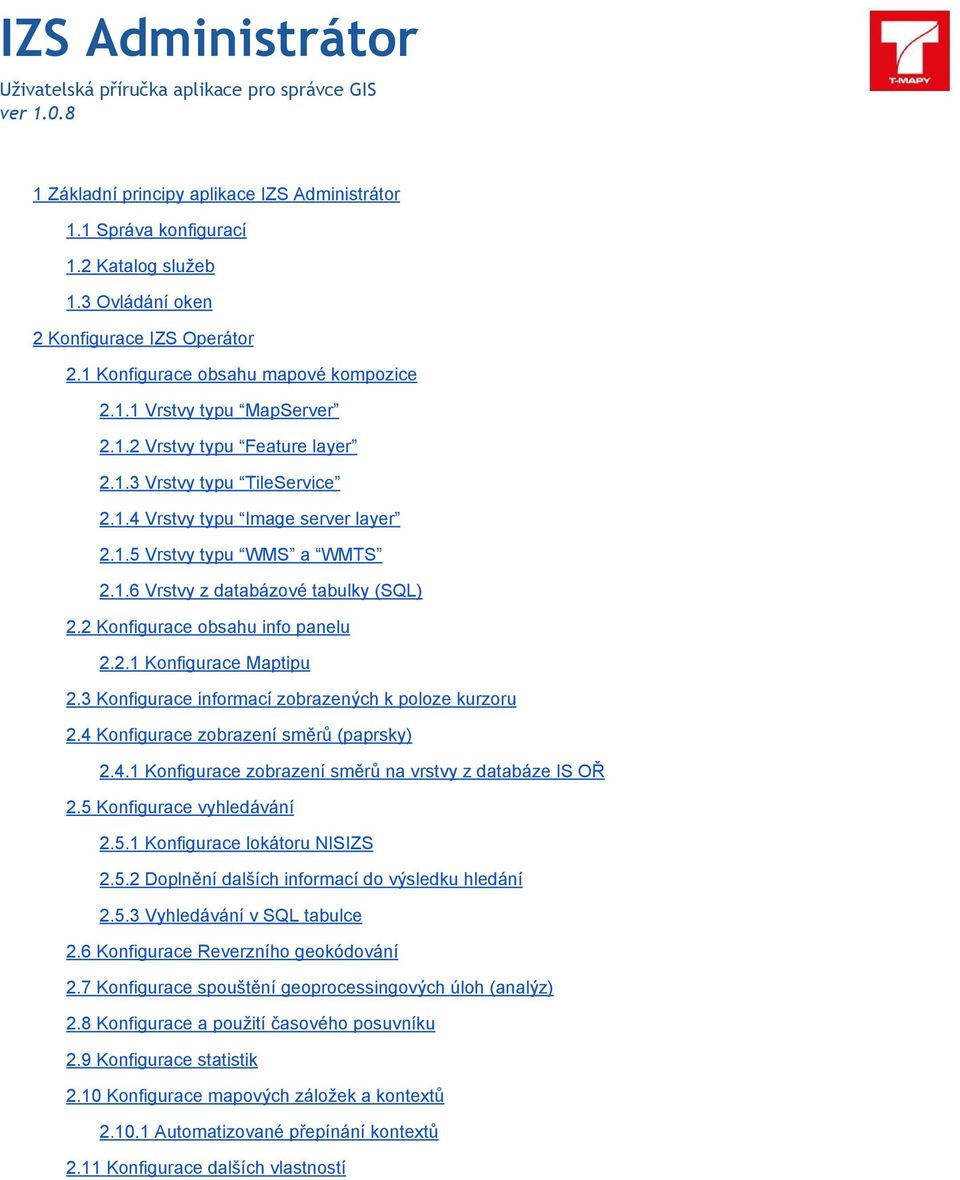

1 IZS Administrátor Uživatelská příručka aplikace pro správce GIS ver Základní principy aplikace IZS Administrátor 1.1 Správa konfigurací 1.2 Katalog služeb 1.3 Ovládání oken 2 Konfigurace IZS Operátor 2.1 Konfigurace obsahu mapové kompozice Vrstvy typu MapServer Vrstvy typu Feature layer Vrstvy typu TileService Vrstvy typu Image server layer Vrstvy typu WMS a WMTS Vrstvy z databázové tabulky (SQL) 2.2 Konfigurace obsahu info panelu Konfigurace Maptipu 2.3 Konfigurace informací zobrazených k poloze kurzoru 2.4 Konfigurace zobrazení směrů (paprsky) Konfigurace zobrazení směrů na vrstvy z databáze IS OŘ 2.5 Konfigurace vyhledávání Konfigurace lokátoru NISIZS Doplnění dalších informací do výsledku hledání Vyhledávání v SQL tabulce 2.6 Konfigurace Reverzního geokódování 2.7 Konfigurace spouštění geoprocessingových úloh (analýz) 2.8 Konfigurace a použití časového posuvníku 2.9 Konfigurace statistik 2.10 Konfigurace mapových záložek a kontextů Automatizované přepínání kontextů 2.11 Konfigurace dalších vlastností

2 Konfigurace integrace na IS OŘ Sirény SaP Připojení na tabulky databáze IS OŘ Povolit (GUI) Měřítka Ostatní Konfigurace vlastností mapy Konfigurace Základní Konfigurace zobrazení Obrazu společné operační situace OSOS Test podpory OSOS 2.12 Konfigurace Informací z KN 2.13 Registrace databázové tabulky do katalogu služeb 2.14 Kontrola služeb 3 Tipy a triky 3.1 Určení souřadnicového systému do mapy 3.2 Nastavení webové proxy 3.3 Použití podmínky Where v rámci nastavení záložek 3.4 Nastavení výchozí záložky a kontextu 1

3 Účelem aplikace IZS Administrátor je příprava konfigurace pro mapové okno IZS Operátor, které je integrované do aplikací Spojař, IKIS 2 a stejně tak do konfigurace webové mapové komponenty IzsMap, která se využívá ve webových aplikacích IKIS.NET, v Portálu JSDH apod. Tato konfigurace popisuje obsah mapového okna, konfigurace vyhledávání, ale např. i obsahy info panelů nastavení dostupných analytických úloh pro operátora. Protože součástí aplikace IZS Administrátor je mapové okno IZS Operátor, má uživatel aplikace (administrátor GIS) okamžitý přehled, jak se bude nastavení promítat do GIS okna integrovaného do ostatních aplikací IS OŘ. 2

4 1 Základní principy aplikace IZS Administrátor Následující snímek ukazuje, které oblasti (panely) v okně IZS Operátor se nastavují vytvořením konfigurace v aplikaci IZS Administrátor. Obr. 1: Konfigurovatelné panely v okně IZS Operátor. Centrem dění v okně IZS Operátor je mapa. Obsah mapového okna je tvořen dvěma druhy vrstev: Dynamické vrstvy (tyto nejsou součástí konfigurace) Mapové vrstvy Tomuto členění odpovídá i panel umístěný v levé části okna IZS Operátor. 3

5 Obr. 2: Ovládání vrstev tvořících obsah mapy, tzv. levý panel okna. Dynamické vrstvy se dále dělí do tří skupin. První skupinu tvoří technika a události. Prvky v těchto vrstvách mohou mít velmi dynamický charakter, což platí především pro techniku, která se pohybuje (pohyb je zdůrazněn stopou ). Druhou skupinou dynamických vrstev jsou objekty (obsahují většinou dokument DZP), termínovaná opatření (např. tzv. pálení) a jednotky JPO. Tyto prvky jsou reprezentovány tabulkami v databázi IS OŘ a jejich načítání je řešeno buď přímým čtením z těchto tabulek nebo napojením na Feature layer publikovaný ArcGIS serverem (viz dál v konfiguraci integrace na systém IS OŘ). Poslední skupinu dynamických vrstev tvoří dopravní info a obraz společné operační situace, který se načítá integrací na služby NIS. Dynamické vrstvy jsou předem dané, což platí i pro jejich pořadí. Administrátor pouze nastavuje koncové body pro integraci (adresa služby, případně připojení na databázi). 4

6 Mapové vrstvy jsou naopak plně v kompetenci administrátora. Administrátor může tyto vrstvy doplňovat, uspořádat je do složek, které umožňují hromadně řídit viditelnost těchto vrstev v mapě a pod. Mapové vrstvy samotné, tedy jejich obsah ale v aplikaci IZS Admin vytvářet a publikovat nelze. K tomu účelu jsou určeny standardní (COTS) nástroje ArcGIS for Desktop. Kromě toho administrátor GIS určuje obsah informačních oken, nastavuje vyhledávání, analytické úlohy atd. Funkce aplikace IZS Admin jsou uspořádány do oken, které je možné přesouvat, dokovat, zavírat a otevírat. Při prvním spuštění aplikace se otevře výchozí rozmístění oken. Rozmístění oken se ukládá do uživatelského nastavení. Výchozí rozmístění oken je možné obnovit z menu nastavení volbou Základní rozložení. Okna lze z menu nastavení taktéž zapínat a vypínat. Obr. 3: Menu nastavení. 1.1 Správa konfigurací Jak již bylo řečeno, cílem práce s aplikací IZS Admin je vytvořit konfiguraci pro okno IZS Operátor, které je začleněno do aplikací Spojař, IKIS 2 a pro mapovou část webových aplikací IKIS.NET a Portál. Konfigurace je možné udržovat souborově, tzn. uložit a načíst konfiguraci ze souboru. Aplikace, které konfiguraci používají (Spojař, IKIS ), si ale konfiguraci načítají pomocí webové služby (RcsGisCfg). Proto je možné konfiguraci nejen uložit do souboru, ale i přímo publikovat pomocí této služby. Konfigurace uložené na serveru jsou popsané pomocí unikátního názvu. Pro udržení přehledu je vhodné vyplňovat i popis a případně i autora. Pro správu konfigurací slouží okno, které se otevře po stlačení tlačítka Služba v ribbonu 5

7 V tomto okně se zobrazí seznam konfigurací načtených ze služby RcsGisCfg. Tento seznam udržuje správce GIS pomocí aplikace IZS Admin. Obr. 4: Správa konfigurací publikovaných službou RcsGisCfg. V tomto seznamu je možné vždy jeden řádek vybrat. Nad vybraným řádkem je možné provádět operace: Načíst Načte vybranou konfiguraci do Izs Admin. Uložit Uloží (publikuje) konfiguraci, tzn. provede aktualizaci vybrané konfigurace. Smazat Smaže vybranou konfiguraci. Kromě toho je možné Přidat novou Uloží aktuální konfiguraci (tzn. to, co je právě nastaveno v IZS Admin) jako novou. Nastavuje název, popis a autora. Pokud má IZS Admin umožnit ukládání a správu konfigurací pomocí služby RcsGisCfg aplikačního serveru, je nutné provést nastavení endpointu této služby. Aplikace IzsAdmin se při prvním spuštění na tuto informaci zeptá. Do okna v testovém poli se zadává pouze samotné URL služby. Další editace je možná z menu Nastavení konfigurační služby případně přímo editací dokumentu, který je uložen v adresáři pro Dokumenty. 6

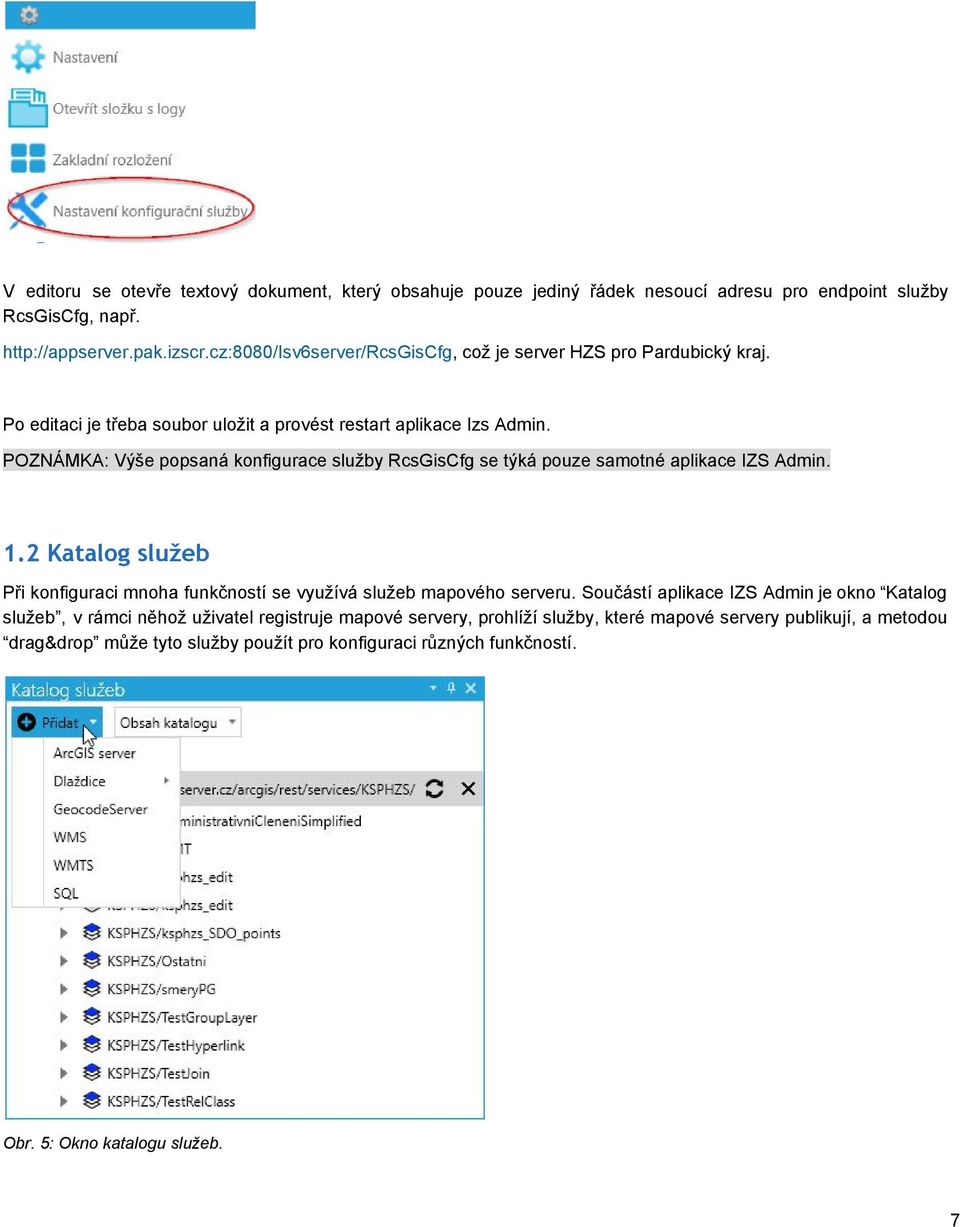

8 V editoru se otevře textový dokument, který obsahuje pouze jediný řádek nesoucí adresu pro endpoint služby RcsGisCfg, např. což je server HZS pro Pardubický kraj. Po editaci je třeba soubor uložit a provést restart aplikace Izs Admin. POZNÁMKA: Výše popsaná konfigurace služby RcsGisCfg se týká pouze samotné aplikace IZS Admin. 1.2 Katalog služeb Při konfiguraci mnoha funkčností se využívá služeb mapového serveru. Součástí aplikace IZS Admin je okno Katalog služeb, v rámci něhož uživatel registruje mapové servery, prohlíží služby, které mapové servery publikují, a metodou drag&drop může tyto služby použít pro konfiguraci různých funkčností. Obr. 5: Okno katalogu služeb. 7

9 Pomocí katalogu služeb je možné: Registrovat ArcGIS for server nutno zadat platné URL pro ArGIS services directory, nebo jeho podsložky. Příkladem platné adresy je např. Registrovat WMS server a WMTS server. Příkladem platné adresy WMS serveru je Registrovat službu poskytující mapové dlaždice kompatibilní se specifikaci ArcGIS REST API Map tile. Tímto způsobem je možné registrovat mapovou službu přímo bez přístupu na katalog služeb (services directory) ArcGIS serveru. Tento způsob registrace mapových dlaždic není kromě speciálních případů nutné používat. Registrovat připojení souborově dostupných dlaždic (tile cache). Stačí zadat cestu k adresáři kde se nachází soubor conf.cdi (compact nebo exploded tile cache) a nebo dlaždice ve formě tile package (soubor s příponou.tpk). Registrovat službu kompatibilní se specifikací ArcGIS REST geocode server, která není dostupná z katalogu služeb (services directory). Registrovat tabulky SQL databáze které lze použít jako vrstvy v mapě, pro zobrazení směrů i pro vyhledávání (viz kapitola 2.13) Nově je možné do katalogu služeb obsah importovat a exportovat. Provádí se to pomocí tlačítka Obsah katalogu. Při importu do katalogu je možné stávající katalog buď doplnit, nebo přepsat. 1.3 Ovládání oken Aplikace IZS Admin používá systém dokovatelných oken. Hlavní okno je mapové a je zobrazeno vždy. Ostatní okna mohou být k tomuto hlavnímu oknu dokované po straně a nebo mohou být nad hlavním oknem plovoucí. Protože se často používá operace drag&drop pro přesun vrstvy z okna Katalogu služeb do některého konfiguračního okna, je vhodné mít okno Katalog služeb zadokované vedle ostatních oken tak, jak je to ostatně ve výchozí konfiguraci. Rozmístění je ale možné udělat podle vlastních preferencí a lze přitom využít i více obrazovek, pokud jsou k dispozici. K výchozímu rozložení oken je možné se vrátit v hlavním menu nastavení viz obr Konfigurace IZS Operátor 2.1 Konfigurace obsahu mapové kompozice Zřejmě první věcí, kterou bude správce konfigurovat, je obsah mapové kompozice. Mapová kompozice je složena z mapových vrstev, které jsou publikovány mapovým serverem (případně jsou tvořeny obsahem lokální tile cache) a dynamických vrstev (které se nastavují v rámci integrace na IS OŘ, viz dále). K účelu konfigurace mapových vrstev slouží okno Mapové vrstvy. 8

10 Obr. 6: Okno konfigurace mapových vrstev. Dvě hlavní složky, Hlavní mapa a Přehledová mapa, jsou dány napevno, a jejich význam je jasný. Jejich obsah se tvoří tak, že uživatel metodou drag&drop přetahuje vrstvy z okna Katalog služeb do složky v okně Mapové vrstvy. Přitom je možné vrstvy uspořádat do dalších složek, které se mohou zanořovat. Vrstvy je možné pomocí drag&drop přesouvat a měnit tak pořadí jejich zobrazení v mapě. Obsah mapového okna (případně přehledové mapy) okamžitě reflektuje prováděné změny. Obr. 7: Okno konfigurace mapových vrstev, vložení nové vrstvy přetažením z katalogu. 9

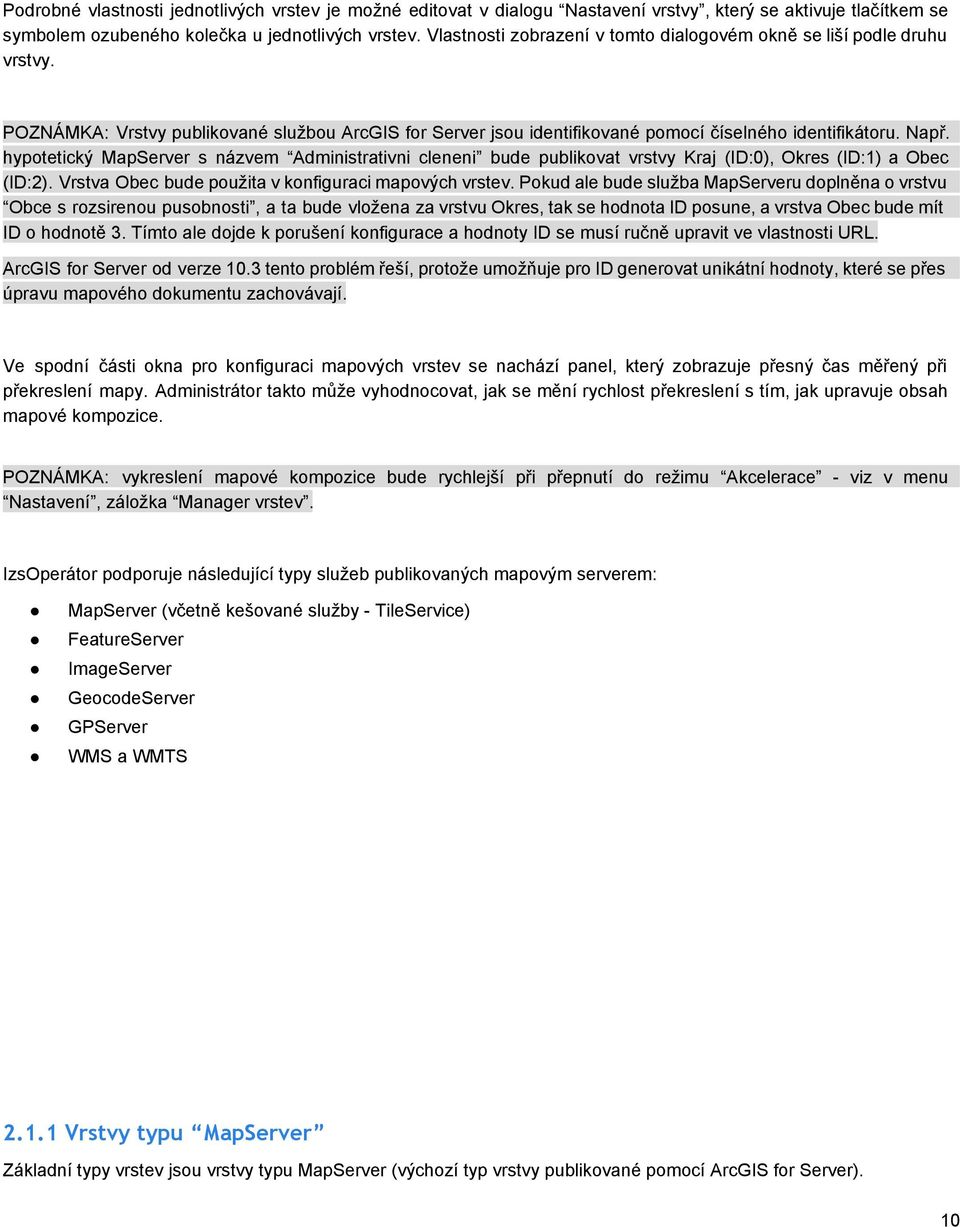

11 Podrobné vlastnosti jednotlivých vrstev je možné editovat v dialogu Nastavení vrstvy, který se aktivuje tlačítkem se symbolem ozubeného kolečka u jednotlivých vrstev. Vlastnosti zobrazení v tomto dialogovém okně se liší podle druhu vrstvy. POZNÁMKA: Vrstvy publikované službou ArcGIS for Server jsou identifikované pomocí číselného identifikátoru. Např. hypotetický MapServer s názvem Administrativni cleneni bude publikovat vrstvy Kraj (ID:0), Okres (ID:1) a Obec (ID:2). Vrstva Obec bude použita v konfiguraci mapových vrstev. Pokud ale bude služba MapServeru doplněna o vrstvu Obce s rozsirenou pusobnosti, a ta bude vložena za vrstvu Okres, tak se hodnota ID posune, a vrstva Obec bude mít ID o hodnotě 3. Tímto ale dojde k porušení konfigurace a hodnoty ID se musí ručně upravit ve vlastnosti URL. ArcGIS for Server od verze 10.3 tento problém řeší, protože umožňuje pro ID generovat unikátní hodnoty, které se přes úpravu mapového dokumentu zachovávají. Ve spodní části okna pro konfiguraci mapových vrstev se nachází panel, který zobrazuje přesný čas měřený při překreslení mapy. Administrátor takto může vyhodnocovat, jak se mění rychlost překreslení s tím, jak upravuje obsah mapové kompozice. POZNÁMKA: vykreslení mapové kompozice bude rychlejší při přepnutí do režimu Akcelerace viz v menu Nastavení, záložka Manager vrstev. IzsOperátor podporuje následující typy služeb publikovaných mapovým serverem: MapServer (včetně kešované služby TileService) FeatureServer ImageServer GeocodeServer GPServer WMS a WMTS Vrstvy typu MapServer Základní typy vrstev jsou vrstvy typu MapServer (výchozí typ vrstvy publikované pomocí ArcGIS for Server). 10

12 Obr. 8: Nastavení vrstvy typu MapServer. Obsah mapové kompozice v každém okamžiku odpovídá tomu, co je nastaveno v okně konfigurace Mapové vrstvy. Tomu odpovídá i levý panel mapové vrstvy, kde je mapová kompozice v podobě seznamu vrstev zobrazena i v okně IZS Operátor (zde ale bez možnosti měnit obsah nebo pořadí vrstev). Vrstvy tvořící obsah hlavní mapy a přehledové mapy je nutno nastavit samostatně. Obr. 9: Seznam vrstev v levém panelu IZS Operátor. POZOR: pořadí vrstev v levém panelu okna IZS Operátor je opačné, než v okně konfigurace Mapové vrstvy. Nastavení vrstvy nad službou typu MapServer, FeatureServer a WMS umožňuje nastavit i parametr RefreshTime, čímž se v sekundách definuje časovač, který periodicky vynucuje obnovu obsahu vrstvy. Takto je možné zajistit 11

13 zobrazení dynamického děje, přičemž samozřejmě aparát příjmu a zpracování změn musí být realizovaný na straně serveru. Každá vrstva má vlastnost ID, které je přiřazen jednoznačný identifikátor. Jeho hodnota je v některých případech potřebná pro nastavení integrace na další subsystémy. Pro vrstvy typu Tile cache a WMTS je možné nastavit režim rychlého přepínání. Pokud je vlastnost Rychlé přepnutí zapnuta, tak se vrstva přidá do seznamu vrstev, které se cyklicky přepínají stlačením tlačítka Přepnutí podkladu (dostupné také pod klávesovou zkratkou). Toto je určené především pro přepínání podkladové mapy (topografické, ortofotomapy). Obr. 10: Tlačítko pro rychlé přepnutí mapy Vrstvy typu Feature layer Vrstvy nad službami typu FeatureService nabízejí možnosti editace. Ve vlastnostech takové vrstvy jsou proto vlastnosti: EditAttachments umožní v okně IZS Operátor editovat přílohy k prvkům v mapě. EditAttributes umožní v okně IZS Operátor editovat atributy prvků v mapě. EditShape umožní v okně IZS Operátor editovat tvar a taktéž umožňuje zobrazení a editaci tabulky atributů. 12

14 Obr. 11: Vlastnosti mapové vrstvy typu FeatureLayer. Nastavení vlastností EditAttachments, EditAttributes a EditShape se projevuje v seznamu vrstev v okně IZS Operátor a umožňuje uživateli aktivovat povolené editační nástroje. Obr. 12: Povolené editační nástroje mapové vrstvy. Nastavením vlastnosti Selectable se určuje, zda bude v této vrstvě možné provádět výběry prvků. Vrstvy, které mají tuto vlastnost nastavenou, se pak dostanou do seznamu vrstev dostupných pro výběr prvků. 13

15 Obr. 13: Volba vrstvy aktivní pro výběr prvků Vrstvy typu TileService Pro rychlé zobrazení podkladové mapy a případně dalších vrstev je záhodno použít mapových služeb typu TileService, tzn. těch služeb mapového serveru (ArcGIS server), pro které je vytvořena dlaždicová cache. Tyto vrstvy jsou potom zobrazeny v katalogu služeb a od MapService služeb jsou odlišeny ikonou. Obr. 14: Služba TileService v katalogu služeb. Do obsahu mapové kompozice se přenese obvyklým způsobem Drag&Drop. Službu TileService pochopitelně nelze použít pro dotazování (Info). POZNÁMKA: do mapové kompozice je možné přenést i odpovídající MapService službu, která je dostupná v katalogu služeb (viz obr. výše). To však nedoporučujeme, protože pak není využita dlaždicová cache. Zobrazování bude podstatně pomalejší a zpracování náročnější na straně ArcGIS serveru. Dalším způsobem jak do mapové kompozice dostat podkladovou mapu je registrovat v katalogu souborově přístupné mapové dlaždice. Také je možné zadat TileService přímo pomocí URL mapové služby to je určeno pro případy, kdy jsou dlaždice zpřístupněny pomocí proxy a není dostupný samotný ArcGIS server. 14

16 Obr. 15: Vlastnosti vrstvy typu TileService. V případě vrstvy tohoto typu je možné nastavit barevné korekce (Brightness, Contrast a Gamma), ale pouze v případě, že je mapa nastavena do akcelerovaného režimu Vrstvy typu Image server layer Technologie ImageServer umožňuje publikovat velké objemy rastrových dat. Klientská aplikace, jako je i IZS Operátor, umožňuje takto publikované rastrové služby zobrazovat, ale také řídit způsob zobrazení pomocí aplikace předdefinovaných rastrových funkcí. IZS Operátor nyní podporuje funkce Aspect, Hillshade a Slope. Služby typu ImageServer jsou zobrazeny v okně Katalog služeb a stejně jako jiné typy vrstev je možné je použít do konfigurace mapy. 15

17 Obr. 16: Vlastnosti mapové vrstvy typu ImageServiceLayer. Různé typy rastrových funkcí vyžadují jiné parametry. Výchozí nastavení těchto parametrů se zadává (netypicky) přímo v levém panelu okna IZS Operátor, tedy stejným způsobem, jak to může provést i uživatel (operátor/technik). Zakliknutím tlačítka se symbolem ozubené kolečko u příslušné vrstvy v seznamu vrstev (viz obr.17) se v ribbonu otevře kontextuální záložka (Tab) Vykreslování, která umožňuje zvolit aktivní rastrovou funkci a nastavit její parametry. Parametry pro vykreslování se zadávají u dvou funkcí. Pro Slope je nutné určit Z faktor, který znamená násobení výškových dat. Defaultní hodnotou je tedy 1. U funkce Hillshade se zadávají tři parametry hodnota Azimut udává světovou stranu, odkud svítí slunce (0 nebo 360 je sever, defaultně se nastavuje 315, tedy SZ), Altitude v rozmezí 0 90 udává úhel dopadu slunečních paprsků (0 = horizont, 90 = slunce je nad hlavou) a Z faktor opět určuje znásobení výškových dat (defaultně tedy nastavujeme 1). Podrobnější informace o nastavení parametrů Hillshade, Aspect a Slope lze najít v dokumentaci firmy Esri: Takto nastavené parametry se ukládají do konfigurace. 16

18 Obr. 17: Nastavení parametrů efektu Hillshade u vrstvy typu ImageServiceLayer Vrstvy typu WMS a WMTS Do mapové kompozice je možné použít také vrstvy publikované mapovým serverem ve formě standardní služby WMS nebo WMTS. V této formě je dostupná řada (prohlížecích) služeb kompatibilních se směrnicí INSPIRE, např. geoportál ČUZK. Vrstvu typu WMS je možné do katalogu služeb přidat pomocí tlačítka Přidat WMS v katalogu služeb. 17

19 Obr. 18: Přidání WMS služby do katalogu služeb. V okamžiku, kdy je služba dostupná v katalogu služeb, je možné ji pomocí drag&drop začlenit do mapové kompozice, tzn. drop do panelu Mapové vrstvy. Zde je pak možné nastavit další vlastnosti, jako např. to, které vrstvy jsou ve výchozím stavu zapnuté. Obr. 19: Nastavení vrstvy (WMS). Pokud přístup na WMS službu vyžaduje ověření (jméno/heslo), zadává se při registraci do katalogu služeb a přístupové informace jsou v šifrované podobě uloženy do konfigurace. 18

20 2.1.6 Vrstvy z databázové tabulky (SQL) Dalším zdrojem vrstvy (bodové) může být databázová tabulka obsahující sloupce se souřadnicemi X,Y (nebo šířka a délka). Aby bylo možné tabulku použít jako zdroj pro vrstvu, je nejprve nutné ji zaregistrovat v okně katalog služeb. Více podrobností v kapitole 2.13 Registrace databázové tabulky. Z katalogu služeb přidáme vrstvu do mapové kompozice klasicky metodou drag&drop. Obr. 20: Nastavení vrstvy z databázové tabulky. Nastavení databázové vrstvy je specifické v části Databáze. Maptip template šablona pro zobrazení maptipu (bubliny, která se zobrazuje při najetí myši nad prvek v mapě). Může obsahovat numerické a textové sloupce tabulky (syntaxe je uvedena jinde v textu). Maximální počet prvků určuje max. počet prvků (řádků tabulky) které se současně v mapě zobrazí. Rotace sloupec obsahující hodnotu rotace symbolu ve stupních (nepovinný). Shape sloupec obsahující geometrii. Nepovinný, ale výrazně zlepšuje výkon zobrazení. Všechny tabulky databáze IS OŘ tento sloupec obsahují pod názvem SHAPE. Pokud není tato hodnota nastavena, tak je načten celý obsah tabulky najednou a prvky přesahující hodnotu Maximální počet prvků nejsou načteny nikdy. Typ symbolu sloupec (atribut) pro klasifikaci symbolů (nepovinný). Různým hodnotám lze pak přiřadit různé značky (viz nastavení symbolu které následuje). 19

21 IZSAdmin v této verzi nenabízí existující názvy sloupců tabulky, takže uživatel musí strukturu tabulky znát (musí si ji zjistit jiným nástrojem). Stlačením tlačítka [Test] ale může otestovat, zda je nastavení platné z pohledu struktury tabulky. Symbol pro prvky v dané vrstvě je možné nastavit buď výběrem z přednastavených tvarů ( Obecné Symboly Nastavení Typ ) nebo svým vlastním symbolem nastavením cesty k obrázku. V tomto případě je typ symbolu nutné nastavit na hodnotu Obrázek. Nastavení parametrů symbolu je patrné na obrázku 21. Obr. 21: Nastavení parametrů zobrazení symbolů databázové vrstvy. Parametry nastavení symbolu v části Obecné : Barva okraje určuje barvu okrajové linie symbolu Barva výplně určuje barvu výplně symbolu Cesta k obrázku zde se zadává cesta k obrázku, který bude reprezentovat prvky v mapě dané vrstvy. Aby byl obrázek přiřazen, je potřeba nastavit parametr Typ na hodnotu Obrázek. Hodnota atributu pokud je v části nastavení Databáze přiřazen sloupec Typ symbolu, lze v této části pro různé hodnoty tohoto atributu nastavit různé symboly pomocí tlačítka Add. Tímto si pro každou z hodnot atributu nastavíme jeden symbol. Například pokud sloupec nastavený jako typ symbolu nese číselné hodnoty 1 až 7, vytvoříme si 7 různých symbolů, jejichž seznam se vytvoří v části Items. Pokud chceme vytvořit různé symboly pouze pro některé z hodnot atributů (např. hodnoty 1 4) a pro ostatní (např. hodnoty 5 7) mít pouze jeden symbol, nastavíme tomuto symbolu hodnotu atributu default. Příklad této situace je zobrazen na obrázku 21. Typ z rozbalovacího seznamu lze vybrat z několika tvarů symbolu. Pokud je vybrána možnost Obrázek, je zapotřebí nastavit také Cestu k obrázku viz atribut výše. 20

22 Velikost určuje velikost zvoleného symbolu Velikost okraje tloušťka okrajové linie 2.2 Konfigurace obsahu info panelu Info panel zobrazuje informace získané identifikací prvků v mapě. Pro které vrstvy a jak se informace zobrazují, určuje konfigurace. Pro vrstvy je možné určit: 1) zda se účastní zobrazení v info panelu 2) které atributy se zobrazují 3) jednu nebo více šablon, které se vyhodnotí s využitím získaných hodnot atributů a jsou pak nabídnuty uživateli, typicky jako URL do webových aplikací, nebo např. dokumenty zobrazené v asociované aplikaci (např. prohlížeč Pdf dokumentů) Obr. 22: Identifikační panel. Na předchozím obrázku (obr. 20) je zachycen příklad konfigurace info okna, kdy jsou zobrazeny informace z vrstev Okres, Obec a Parcela. Vrstva Parcela zobrazuje záznamy s atributy Parcela a dvěma akcemi (odkaz nahlížení do KN pro dotyčnou parcelu a odkaz na zobrazení StreetView ). 21

23 Obr. 23: Konfigurace info panelu (Identifikace prvku). Kromě nastavení toho, které atributy budou zobrazeny pro vrstvu v info panelu, je možné nastavit hyperlink/akci pomocí šablon. Každá šablona má popis a samotný výraz. Výraz musí být interpretovatelný prohlížečem a nebo jinou přiřazenou aplikací. Ve výrazu je možné využívat substituce typu {atribut}, kde atribut je některý z atributů, který prvky vrstvy obsahují. Mimo to je možné v šablonách použít následující speciální výrazy (substituce) {#LAT} {#LON} {#X} {#Y} kdy se dosazuje aktuální hodnota souřadnice kurzoru v mapě buď v souřadnicích WGS nebo S JTSK Pokud je potřeba dosadit souřadnice kurzoru v mapě v souřadnicích S JTSK zaokrouhlené na celé metry, je možné použít {#X_ROUND} {#Y_ROUND} Existuje také speciální výraz {#NL}, který zajistí přechod na nový řádek. Pokud je šablona ve tvaru URI, systém provede akci definovanou schématem. Příkladem URI jsou: 22

24 file:///c:/users/ferda/dokumenty/prace.pdf Aplikace IZS Administrátor poskytuje některé předem definované šablony, které je možné upravit a využít. Příkladem je např.: } Pořadí vrstev, tak jak se účastní v identifikaci, je možné určit v seznamu, který otevře tlačítko. Konfigurace Info panelu se týká i WMS vrstev obsažených v mapě. Zobrazení informací z vrstev je možné nastavit i pro vrstvy, které v mapě obsaženy nejsou. Takové vrstvy (mapové služby) je možné pomocí drag&drop přesunout z katalogu služeb do panelu Ostatní. Obr. 24: Nastavení vrstev které nejsou součástí mapové kompozice do info panelu Konfigurace Maptipu Šablony je možné použít také při nastavení Maptipu bubliny, která se zobrazuje při najetí myši nad prvek v mapě. Pro použití šablon v rámci Maptipu má význam použít další speciální výraz {#NL}, který vloží nový řádek. Tímto je možné přehledně do Maptipu zobrazit více atributů pod sebe. Maptip je možné definovat pouze pro vrstvu typu Feature Layer. 23

25 Obr. 25: Příklad konfigurace Maptipu. Maptip se definuje pomocí šablony, stejně jako pro akci, Maptip tedy může být sestaven z více atributů prvku současně. 2.3 Konfigurace informací zobrazených k poloze kurzoru V levém postranním panelu mapového okna IZS Operátor se zobrazují územní informace, které se průběžně aktualizují s pohybem kurzoru v mapě, viz obr. 20. Obr. 26: Územní informace v okně IZS Operátor. Zobrazené informace se získávají dvěma metodami: 1) pomocí reverzního geokódování 2) pomocí identifikačního dotazu do mapové vrstvy 24

26 Konfigurace reverzního geokódování je popsána v následující kapitole. Konfigurace pomocí identifikačního dotazu se provádí v panelu Informace o poloze okna Konfigurace směrů a informace o poloze. Obr. 27: Konfigurace informací o poloze. Přidání nové položky se provede metodou drag&drop mapové vrstvy z katalogu služeb. Pořadí lze měnit přetahováním zobrazených položek. Pro každou položku je možné nastavit tyto vlastnosti Attribut Atribut kterého hodnota se bude zobrazovat (může být nezadané). NoData Hodnota atributu, která reprezentuje hodnotu NoData / nedefinováno (nepovinné). Text Popisek, který předchází konkrétní hodnotu. Nově zde může být i výraz v podobě template obsahující jeden nebo více atributů, syntaxe viz maptip. Výhodou je úspora místa (do jednoho řádku je možné vypsat více hodnot současně) i úspora komunikace se serverem (zpracuje se jedním požadavkem). Typ Volba vztažného bodu (kurzor, střed obrazovky). Url Adresa použité služby. Úpravy prováděné uživatelem se okamžitě uplatňují v panelu mapového okna. 25

27 2.4 Konfigurace zobrazení směrů (paprsky) V okně IZS Operátor je možné zobrazovat směry (paprsky) směřující ze středu mapového výřezu nebo z místa kurzoru k nejbližším nalezeným objektům daného typu. Zda se paprsek zobrazuje ze středu mapy nebo z místa kurzoru, může operátor přepínat. Obr. 28: Zobrazení paprsků v okně IZS Administrátor. Pro konfiguraci směrů je určen panel Směry v okně Konfigurace směrů a informace o poloze. Přidání nového směru (paprsku) se provede metodou drag&drop. V okně Katalog služeb je potřeba zvolit podvrstvu ze služby typu MapServer, nebo vrstvu publikovanou jako FeatureServer. Aby byl směr nakonfigurován, je potřeba dále zvolit především: Atribut, který bude paprsek popisovat. Max. počet paprsků, které se budou vykreslovat (tzn. kolik nejbližších objektů bude vyhledáno). Barvu paprsku. Počátek paprsku (může být buď střed obrazovky nebo poloha kurzoru). Měřítko, od jehož velikosti se začne paprsek vyhodnocovat a zobrazovat. Pro vyhledání prvků, k nimž se zobrazují směry, je možno použít několik přístupů. Pokud je geometrie vrstvy uložena nativním způsobem pro databázový systém Oracle (SDO) nebo PostgreSQL (Postgis) je možno použít odpovídající volbu ve vlastnosti Database Vendor. Toto bylo zavedeno proto, že standardní query služba publikovaná ArcGIS serverem nenabízí efektivní způsob pro dotaz typu nalezni nejbližší. Obavy z nedostatečného výkonu při použití standardní query služby se ale nepotvrdily a proto postačuje pro normální případy ponechat výchozí hodnotu Esri default circle. V tomto případě se nerozlišuje v jaké databázi a jak je geometrie uložena. Na druhou stranu je ale nutné nastavit vhodnou velikost hodnoty max. okolí (v km), neboť systém nejprve vyhledá všechny prvky dané vrstvy v tomto okolí a teprve následně vyhodnotí daný počet nejbližších ke vztažnému bodu. 26

28 POZNÁMKA: např. pro vrstvu hydrantů není vhodné zadat okolí např. 50km, neboť pak by první dotaz vrátil velké množství prvků, což může systém nadměrně zatěžovat. Obr. 29: Konfigurace směru Konfigurace zobrazení směrů na vrstvy z databáze IS OŘ Od verze je možné směry vykreslovat i k vrstvám, které se dynamicky načítají z databáze IS OŘ. Pro zobrazení směrů k vrstvám z databáze IS OŘ se používá přímý dotaz do databáze Oracle. Těží se přitom z toho, že příslušné tabulky obsahují sloupec s nativní geometrii. Díky tomu je možné v rámci databázového dotazu využít velmi efektivní nativní funkci nearest neigbour, která vrací požadovaný počet nejbližších objektů a nevyžaduje přitom specifikovat vzdálenost, kterou má prohledávat. Podporovaná je i databáze MSSQL Server. Zde je ale nutno zadávat maximální vzdálenost, v rámci které se nejbližší prvek vyhledává. 27

29 Postup pro nastavení směru je potom následující: 1. Nastavit databázové připojení na tabulku (pohled) v databázi. K tomu se použije nová funkčnost v okně katalog služeb Přidat vrstvy z SQL databáze, viz kapitola Pomocí drag&drop použít tabulku pro konfiguraci směru. 3. V Okně konfigurace Směrů má nastavit tyto parametry: Legenda její viditelnost Paprsek (Barva,...) Měřítko Obecné Max. Počet hledaných prvků Nezbytné je doplnit informace o geometrii a to v části Databáze Shape. Tato informace je obsažena v jednom z atributů (sloupečku) databáze a je nutno tuto informaci znát. Parametry v sekci MapServer se pro nastavení směru z DB vrstvy neberou v úvahu (což může být ještě v dalších verzích IZS Admin změněno). 2.5 Konfigurace vyhledávání Vyhledávání je koncepčně postaveno na využívání geokódovacích služeb lokátorů (tzn. služeb odpovídajících Esri specifikaci REST geocoding service). Lokátory se zobrazují v okně Katalog služeb. Lokátory je možné načíst z katalogu služeb ArcGIS serveru a nebo je možné přidat konkrétní lokátor přímo zadáním jeho URL adresy (to je případ geokódovací služby kterou poskytuje NISIZS). Obr. 30: Zobrazení geokódovacích služeb (lokátorů) v okně katalogu služeb. 28

30 Z lokátorů dostupných v okně katalogu služeb se následně konfiguruje vyhledávání a reverzní geocoding (který vypisuje informace do panelu územní info). Konfigurace probíhá v okně Konfigurace lokátorů, které má dvě části odpovídající konfiguraci vyhledávání a konfiguraci geokódování, viz obr. Obr. 31: Okno pro konfiguraci lokátoru. Pro přidání nového lokátoru se opět používá metoda drag&drop, přičemž zdrojem je okno katalogu služeb. Pořadí lokátorů je možné měnit (opět drag&drop). V tomto seznamu je možné editovat název lokátoru (tak se pak zobrazuje v nabídce a v tooltipu výsledků hledání) Konfigurace vyhledávání (geokódování) spočívá pak v nastavení následujících vlastností Atribut atribut pro vyhledávání (musí se zvolit z nabídky, obvykle text nebo singleline Maximální počet počet kandidátů Popis (převezme se z "Service Description") zobrazuje se v podobě tooltipu Barva barva markeru, tímto lze v mapě odlišit výsledy hledání URL adresa použitého geocoding service Profil zde je možné zvolit z možností Standard, NISIZS a T MAPY Nastavení konfigurace se okamžitě projevuje v panelu Hledat v okně IZS Operátor, viz obr. 29

31 Obr. 32: Panel Hledat umožňuje vyhledávání pomocí nakonfigurovaných lokátorů, hledání v NISIZS je možné parametrizovat kategoriemi Konfigurace lokátoru NISIZS Podpora geokódovací služby poskytované službami NISIZS je rozšířena proto, aby bylo možné lépe zpřístupnit vyspělé schopnosti tohoto systému. Geokódovací služba NISIZS se musí do katalogu služeb přidat pomocí tlačítka [GeocodeServer]. Důvodem je to, že služba není realizována v technologii ArcGIS server, ale v rámci aplikačního serveru IPL služby NISIZS jako služba kompatibilní se specifikací Esri GeocodeServer. Jako hodnota URL se proto nastaví adresa REST služby serveru IPL gis search rest/rest services/geocodeserver Obr. 33: Konfigurace lokátoru NISIZS, územní omezení je nastaveno na hodnotu 94 Pardubický kraj. 30

32 Hodnotu vlastnosti Profil je nutno nastavit na NISIZS, hodnotu property Attribut je nutno nastavit na text. V lokátoru NISIZS lze nastavit omezení vyhledávání na jeden kraj (VÚSC). Potom je hledání v okně Hledat omezováno na takto předdefinovaný kraj a omezí se počet nerelevantních výsledků. Toto omezení neplatí, pokud uživatel (operátor) zapne volbu "Vyhledávat v celé ČR". Kód Vašeho kraje dle RUIAN zjistíte např. zde Aby mohly být výsledky hledání správně zobrazeny do výřezu (ten se nastaví podle velikosti prvku např. ulice, obce) a pro potřeby zobrazení geometrie výsledku (polotransparentní barvou) je nutno nastavit adresu mapové služby, která obsahově odpovídá geokódovací službě NISIZS. Touto službou je: (adresu je potřeba upravit podle skutečnosti). Příslušné nastavení se provede v hlavním menu nastavení pomocí Nastavení Informace o poloze Doplnění dalších informací do výsledku hledání Atributy jednotlivých záznamů ve výsledku hledání jsou v případě lokátoru NISIZS pevně dané (ačkoliv v budoucnosti je může dodavatel rozšířit nebo upravit). Hlavně však tyto atributy nikdy nemohou obsahovat krajskou složku geodat. To je ostatně důvodem, proč vznikají krajské vyhledávací služby (lokátory). Na druhou stranu tvorba lokátorů je pracná a nevyhovují přesně požadavkům pro vyhledávání v rámci systémů pro OŘ (alespoň se to tak pro standardním způsobem vytvářené lokátory zatím jeví). Principem pokusu o řešení tohoto problému je následující úvaha: Pomocí konfigurace Identifikace (Info) je možné z dostupných mapových služeb získat informace o prvcích v daném místě (určeno souřadnicemi bodu podle toho, kam uživatel v mapě klikne) v rámci nějaké tolerance (zadané v pixelech obrazovky). Rozšířením je možnost generování odkazů na dokumenty a www stránky. Výsledky vyhledávání jsou primárně lokalizovány bodem (teprve sekundárně se k nim načítá grafický liniový nebo plošný tvar). Pokud uživatel vhodným způsobem nastaví Identifikaci (i čko) a klikne přesně do místa výsledku hledání (označené v mapě značkou pin em ), tak získá další informace, které doplní výsledek hledání. V rámci konfigurace lokátoru je nyní možné vybrat to dodatečné info, které se bude automaticky aplikovat na body vracené výsledek hledání. Tzn. systém provede identifikaci automaticky na bod vrácený hledáním a to vždy pro ten, který je v seznamu výsledků vybrán. 31

33 Obr. 34: V konfiguraci lokátoru je možné zvolit dodatečné info (identifikační dotaz). V konfiguraci lokátoru je tedy možné vybrat které identifikační dotazy se budou aplikovat. V nabídce jsou momentálně pouze ty, které jsou v konfiguraci Identifikace umístěny na záložce ostatní. Obr. 35: Nastavení identifikace na záložce ostatní. Pomocí metody drag&drop se přetahují služby z katalogu služeb. Tyto služby mohou ale nemusí být zobrazeny v mapě. 32

34 Aby byla orientace uživatele zjednodušena, tak se výsledky zapisují nově do dolní části výsledkového panelu hledání a ne do Info panelu, kam by normálně patřily. Obr. 36: Ukázka, jak se vybraný řádek (reprezentující bod) z výsledků hledání rozšiřuje o další informace Vyhledávání v SQL tabulce Pro vyhledávání je možné kromě služby lokátoru (geokódovací služby) využít i fulltextově indexované tabulky. Postup je snadný: pomocí drag&drop přenést tabulku z katalogu služeb do seznamu lokátorů (stejně jako geokódovací službu) a nastavit následující vlastnosti v sekci Databáze (nověji nazvané SQL tabulka): Adresa sloupec tabulky který se bude vypisovat jako výsledek hledání Hledání sloupec tabulky který obsahuje fulltextově indexovaný výraz Podmínka nepovinná doplňková podmínka pro hledání (doplní se do klauzule where tak jak je) POZNÁMKA: tuto možnost používat jen v opodstatněných případech, z pohledu architektury systému není takové přímé využívání databázových tabulek příliš systémové. Správné řešení by mělo být vytvořit geokódovací službu. 2.6 Konfigurace Reverzního geokódování Informace získané pomocí reverzního geokódování se zobrazují v panelu Územní info v okně IZS Operátor. Zobrazené informace se vztahují k místu v mapě kde se nachází kurzor. Informace se získávají buď prostorovým dotazem do vrstvy (identify) a nebo lokátorem pomocí reverzního geokódování. Položky pro reverzní geokódování se nastavují na příslušné záložce okna Konfigurace lokátorů. Stejně jako v případě konfigurace vyhledávání se i zde pomocí drag&drop přenášejí lokátory z okna Katalogu služeb. 33

35 Obr. 37: Konfigurace reverzního geocodingu, v tomto případě se pro zobrazení hodnot používá šablona obsahující dva atributy krajnazev a okresnazev (šablony viz kapitola: 2.2 Kofigurace obsahu Info panelu). V panelu Územní info se pak informace zobrazují ve stejném pořadí, v jakém jsou lokátory uspořádané v konfiguračním okně. Konfigurace Reverzního geokódování spočívá v nastavení následujících vlastností: Atribut hodnota, která se vypisuje. Může být prázdný to má smysl v případě, že se pro zobrazení hodnot získaných reverzním geocodingem použije šablona zapsaná do vlastnosti text. Distance vzdálenost v metrech, která se používá pro dohledání. Je nutno nastavit pro bodové prvky, např. adresy (typicky 100m). Text popisek předcházející konkrétní hodnotu. Nově zde může být i výraz v podobě template obsahující jeden nebo více atributů, syntaxe viz maptip. Výhodou je úspora místa (do jednoho řádku je možné vypsat více hodnot současně) i úspora komunikace se serverem (zpracuje se jedním požadavkem). Url adresa použitého geocoding service. 2.7 Konfigurace spouštění geoprocessingových úloh (analýz) IZS Operátor umožňuje spouštět geoprocessingové úlohy, publikované technologií ArcGIS for Server, nebo službou kompatibilní se specifikací ArcGIS REST API (GPServer). Zpracování úlohy probíhá na serveru, klientská aplikace poskytne potřebné vstupní parametry a zobrazí výsledek poté, co je zpracování dokončeno. 34

36 V aplikaci IZS Admin se geoprocessingové úlohy nepřipravují, ale pouze vyhledávají a nastavují pro použití běžným uživatelem. Katalog služeb zobrazí dostupné geoprocessing servery a úlohy, které jsou jimi publikovány. Obr. 38: Ukázka zobrazení geoprocessingové úlohy v okně Katalogu služeb. Geoprocessingové (GP) úlohy se vkládají do konfigurace pomocí drag&drop z okna Katalogu služeb do panelu Geoprocessing. Následně je možné zvolit popis, který se bude uživateli zobrazovat, způsob upozornění (notifikace) na dokončení zpracování a důležité je nastavení TaskProfile. V případě použití GPServeru NIS IZS, je třeba v rozbalovacím seznamu vybrat hodnotu NISIZS, v případě použití služeb ČÚZK, je třeba nastavit TaskFrofile na hodnotu ČÚZK. Stisknutím symbolu malé černé tužky u geoprocessingové analýzy lze úlohu přejmenovat. Obr. 39: Konfigurace geoprocessingové úlohy (GP Task). Okno s geoprocessingovými analýzami se zobrazí po stisknutí tlačítka Analýzy, které je součástí ribbonu Nastavení v záložce Ostatní. GP úlohy mohou být velmi různorodé. Formulář pro zadání vstupních parametrů je vytvořen automaticky z metadat, které služba publikující GP úlohu poskytuje. Vstupní parametry znázorněné tučným písmem jsou povinné, tudíž musí být nastaveny. Ostatní parametry jsou volitelné, tzn. pokud nejsou nastaveny, analýza bez problémů proběhne. Název vstupních parametrů napovídá, jaký grafický prvek je potřeba nakreslit či vybrat (linie, bod). Správnost nastavení parametrů je vizualizována zeleným symbole check ( fajfka ) u jednotlivých vstupních hodnot. Následující obrázek znázorňuje analýzu Profil NISIZS s vybranou linií reprezentující lesní cestu. 35

37 Obr. 40: Vstupní parametry geoprocessingové analýzy. Po stisknutí tlačitka Start jsou vstupní parametry odeslány na server, který je zpracuje a vrátí výsledek analýzy. V případě analýzy Profil NISIZS je výsledkem graf profilu terénu, viz obrázek níže. Výsledky geoprocessingových analýz mohou mít různé podoby, například rastrová vrstva, u níž se dá měnit také opacita. Pro nastavení GP analýz je třeba pamatovat na povolení GP úloh v hlavním menu nastavení Nastavení GP Povolit geoprocesy. Obr. 41: Výstup geoprocessingové analýzy Profil NISIZS. 36

38 2.8 Konfigurace a použití časového posuvníku Některé služby publikované ArcGIS Serverem mohou podporovat zobrazení v časovém okně. Potom je možné nastavit přesný časový okamžik a nebo interval (časové okno), pro který je v mapě zobrazen platný stav vrstvy. Nastavení časového okamžiku, případně intervalu, uživatel provádí pomocí Časového posuvníku. Aby bylo možné časový posuvník používat, musí administrátor nastavit a v konfiguraci uložit krok (inkrement) posuvníku a počáteční a koncový časový okamžik. Časový posuvník v aplikaci IzsOperátor je připraven pro použití při zobrazení snímků meteorologického radaru a nebo modelu Aladin. Obojí je publikované službou ArcGIS serveru. Proto se nastavuje: Počáteční hodnota počet dní od aktuálního data (tzn. do minulosti). Koncová hodnota počet dní od aktuálního data (tzn. do budoucnosti). Krok časového posuvníku. Obr. 42: Panel časového posuvníku ve výchozím nastavení (2dny dozadu, 2dny dopředu). 2.9 Konfigurace statistik Administrátor má možnost předdefinovat skupiny/množiny statistik, které je možné v okně IzsOperátor používat. Takto je možné například zjišťovat počty obyvatel v území a podobně. Příprava se provádí v panelu Statistiky a využívat se bude opět katalog služeb. Postup je následující: Nejprve je potřeba stiskem tlačítka Vytvořit novou množinu statistik vytvořit a pojmenovat novou skupinu, např. Počet obyvatel. Poté se pomocí drag&drop z okna katalogu služeb přetáhnou mapové vrstvy (Feature Layer), které se budou využívat. Tyto vrstvy se řadí postupně jako řádky do seznamu Statistiky. Pro každý řádek je potřeba nastavit typ výpočtu Type (Sum, Min, Max, Count, Average ) a atribut, pro který se výpočet provede. V našem případě tedy několikrát pomocí drag&drop přetáhneme vrstvu reprezentující územní jednotku (obec, ZSJ), která obsahuje potřebné atributy a postupně nastavíme atribut a operaci pro každý řádek. Nic nebrání tomu, využít různé mapové vrstvy (služby), takže v jedné skupině může být součet obyvatel (například věková skupina 0 14) a zároveň například i počet letních dětských táborů (z vrstvy tábory). Každý řádek je potřeba pojmenovat. Stlačením ikony tužka se zobrazí okno pro zadání názvu. Řádky uspořádat (drag&drop), protože v tomto pořadí se budou zobrazovat i výsledky. 37

39 Obr. 43: Konfigurace skupiny statistik. POZNÁMKA: Pokud atribut není numerického typu, je možné použít pouze operace Min, Max a Count. Takto vytvořené skupiny statistik jsou v okně IzsOperátor k dispozici v panelu Uložené statistiky Výpočet statistik vždy probíhá pro území vymezené vybraným grafickým prvkem (polygonem, linií nebo bodem). 38

40 Obr. 44: Výpočet skupiny statistik prostorové omezení grafickým prvkem Konfigurace mapových záložek a kontextů Konfiguraci mapových záložek (bookmarků) provádí administrátor tak, že nastaví požadovaný výřez v mapě, otevře nastavení záložek a novou záložku vytvoří. Záložky je možné editovat (přepisovat) a mazat. K tomu slouží drobné tlačítka v rohu záložky (tužka, křížek). Obr. 45: Tvorba a editace záložek. Při editaci (vytváření) záložky se vyplňuje název (podle něhož je pak možné i záložku vyhledávat) a barva záložky (odlišení pro rychlejší orientaci uživatele). Součástí definice záložky může být nepovinně i stav vrstev tzn. viditelnost ale i Where podmínka pro jednotlivé vrstvy v mapě. Jednu ze záložek je možné nastavit jako výchozí. Při načtení konfigurace se poté automaticky aplikuje výchozí záložka, tzn. mapové okno se nastaví na výřez uložený v záložce, stejně jako stav mapových vrstev (pokud byl součástí nastavení záložky). 39

41 Obr. 46: Založení nové záložky s nastavením výchozí. Konfigurace kontextů je podobná konfiguraci záložek s tím, že kontext je tvořen stavem mapových vrstev (viditelnost, opacity). Tedy postup je takový, že v nějakém výřezu, který je pro to vhodný obsahem, se provede nastavení viditelnosti vrstev (skupin vrstev) a případně i opacity vrstev tak, aby obsah mapy v tomto stavu odpovídal požadovanému kontextu (například dopravní nehoda ). Kontext uchovává i nastavení dynamických vrstev. Je tedy možné např. vypnout zobrazení polohy techniky v rámci kontextu. Jeden kontext je možné nastavit jako výchozí (tlačítko výchozí). Pokud konfigurace obsahuje nastavený výchozí kontext, potom se tento při načtení konfigurace automaticky aplikuje. Takto definované záložky a kontexty se ukládají jako součást konfigurace. POZNÁMKA: záložku, ale i kontext, může vytvořit i uživatel (operátor/technik), ale pouze dočasně (neukládá se) Automatizované přepínání kontextů Kontext je možné přiřadit k typu události. Aktuálně systém pracuje s následujícím číselníkem: 3100 POŽÁR 3200 DOPRAVNÍ NEHODA 3400 ÚNIK NEBEZPEČNÝCH LÁTEK 3500 TECHNICKÁ POMOC 3550 ZÁCHRANA OSOB A ZVÍŘAT 3600 FORMÁLNĚ ZALOŽENÁ UDÁLOST 3700 OSTATNÍ MIMOŘÁDNÁ UDÁLOST 3800 PLANÝ POPLACH 3900 JINÉ, ZATÍM NEURČENO Typ události pro kontext se nastavuje výběrem v comboboxu 40

42 Pokud je aktivní režim Automatický kontext, tak se systém při výběru události v mapě pokusí najít kontext odpovídající typu události a pokud je nalezen, tak se na tento kontext automaticky mapa přepne. Výchozí hodnotu přepínače Automatický kontext je možné změnit v nastavení v části Záložky. Tamtéž je možné určit, zda je tlačítko v ribbonu viditelné Konfigurace dalších vlastností Úzké integrace na IS OŘ jsou klíčovou charakteristikou řešení. GIS, tzn. okno IZS Operátor tvoří s IS OŘ jeden celek. Na začátku této příručky byly zmíněny dynamické vrstvy. Ty tvoří hlavní obsah propojení na IS OŘ, protože prezentují živá data. Pro konfigurace integrace na IS OŘ je nutné otevřít okno nastavení vlastností (hlavní menu nastavení Nastavení ). Otevře se okno, v němž je množství dalších nastavení. Protože funkčnost aplikace IZS Operátor / IZS Admin je tvořena z jednotlivých modulů, je nastavení těchto modulů členěno do jednotlivých záložek, které s těmito moduly korespondují. Většina z těchto záložek poskytuje jen jednoduché volby skrýt nebo povolit nějakou konkrétní funkčnost. Například záložka Statistiky umožňuje nastavení těchto vlastností: Povolit statistiku atributu Povolit uložené statistiky To, co je zde nastaveno, pak v ribbonu okna IZS Operátor určuje, zda je příslušné tlačítko zobrazené nebo nikoliv. Tímto je možné konfiguračně omezit uživatelské rozhraní aplikace, podle potřeb konkrétní aplikace, nebo omezit případně i uživatelské role. Jinou možností je odstranit (smazat) příslušný plugin. 41

43 Konfigurace integrace na IS OŘ Konfigurace integrace na IS OŘ (Spojař, IKIS ) je skryta v záložce IS OŘ a je tvořena z několika částí Sirény Umožňuje nastavit mapovou vrstvu sirén, která umožňuje ovládat sirény prostřednictvím integrace na Spojař (a následně do externího systému JSVV). Ovládá se pomocí kontextového menu nad prvkem v mapě (hromadné ovládání výběrem prvků z mapy není zatím umožněno nyní je systém omezen pouze na sirény požárního poplachu) SaP Zobrazení SaP (síly a prostředky) ostatních složek za celou ČR pomocí přímé integrace na NIS IZS. 42

44 Cesta na IPL REST službu getsap (ideálně na balancovaný přístup) REST služba getsap je autorizovaná, jméno a heslo by Vám mělo být předané z ČPOZ. Heslo se do konfiguračního souboru ukládá v šifrované podobě, není proto možné ho zadat editací přímo v konfiguračním souboru (JSON). Refesh je v sekundách pro automatický dotaz na IPL pro zjištění nového stavu (lze okamžitě vyvolat stlačením tlačítka "refresh" v ribbonu) Připojení na tabulky databáze IS OŘ Připojení na databázi IS OŘ je nutné pro zobrazení objektů, termínovaných opatření a JPO. Připojení může být nastaveno dvěma způsoby: 1) Přímým připojení na Oracle databázi systému IS OŘ. Vyžaduje vyplnit Připojovací řetězec do databáze. Vnitřně aplikace využívá tyto tabulky (pohledy) "ISV_MAIN.TMAP_O_PTS" "ISV_MAIN.TMAP_JPO" "ISV_MAIN.TMAP_TMI" "ISV_MAIN.TMAP_DOJEZD Názvy těchto tabulek jsou předem dané, proto se v konfiguraci nenastavují. Je nutno ověřit, že uživatel nastavený v připojovacím řetězci má k těmto tabulkám přístup (readonly). Správnost zadání připojovacích řetězců a dostupnost potřebných tabulek je možné ověřit funkcí Test připojení do DB v hlavní menu nastavení Nastavení (ikona ozubené kolečko). 43

45 Obr. 47: Okno testování připojovacího řetězce. Připojovací řetězec z okna Test připojení do DB se propisuje do nastavení na záložce IS OŘ a naopak. 2) Připojením na službu ArcGIS serveru, který potřebné tabulky publikuje formou mapové služby. Vyžaduje vyplnit: a) URL pro Feature layer JPO b) URL pro Feature layer PTS c) URL pro Feature layer TMI d) URL pro Feature layer událostí (používá pouze webový klient) Tyto služby je potřeba na ArcGIS Serveru vytvořit publikací event layers nad výše zmíněnými tabulkami. Podrobný popis konfigurace služeb ArcGIS serveru bude doplněn. Způsob připojení (databáze nebo služby mapového serveru) se nastavuje výběrem v položce Druh připojení. POZNÁMKA: Potřebné prostředky pro připojení na databázi Oracle (Oracle client) jsou součástí aplikace Izs Operátor/Izs Administrátor není nutné nic dalšího instalovat. Přesto by preferovanou cestou mělo být propojení pomocí mapových služeb publikovaných krajským ArcGIS serverem 44
