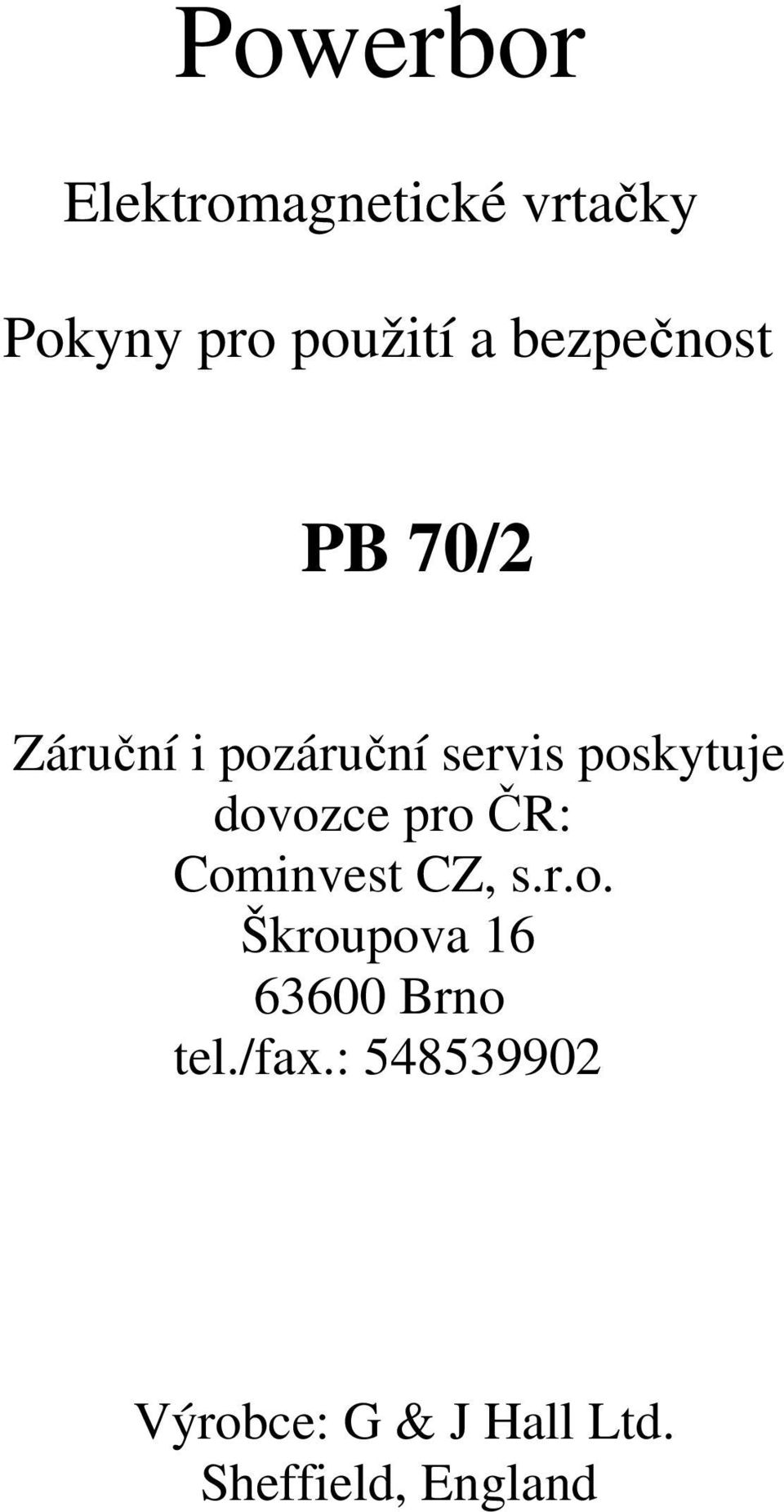

1 Powerbor Elektromagnetické vrtačky Pokyny pro použití a bezpečnost PB 70/2 Záruční i pozáruční servis poskytuje dovozce pro ČR: Cominvest CZ, s.r.o. Škroupova Brno tel./fax.: Výrobce: G & J Hall Ltd. Sheffield, England

2 Změna pozice vratidla - Uvolněte 4 mm šroub umístěný na opačné straně stroje. - Odstraňte krytku šroubu s osou vratidla a přesuňte vratidlo na druhou stranu stroje - Znovu nasaďte osu vratidla a kryt šroubu.utáhněte 4 mm šroub Výměna hřídele/ nasazení sklíčidla Pomocí vyrážecího klínu uvolněte adaptér MORSE 3/WELDON 19 ze vřetena stroje. Použijte sklíčidlo s vnitřním kuželem B16, které upevníte na trn Morse3/B16. Poté upevněte trn se sklíčidlem do vřetena stroje. Potřebné příslušenství je možné objednat u naší firmy. Obecné pokyny pro údržbu - Stroje Powerbor jsou vybaveny vertikálními saněmi. Pravidelně provádějte jejich seřízení a promazání. - Každý týden zkontrolujte magnetickou základnu. V případě poškození jejího povrchu je nutné ji vybrousit. - Doporučujeme každý měsíc zkontrolovat uhlíkové kartáčky v motoru. Jejich nadměrné opotřebení může způsobit spálení motoru. - Garanční oprava muže být prováděna pouze autorizovaným servisem. Záruční podmínky Na stroje Powerbor je poskytnuta záruka 12 měsíců. Vztahuje se na vady materiálu nebo provedení výrobku. Poškozený stroj je opraven popřípadě nahrazen. Záruka se nevztahuje na závady vzniklé nesprávným zacházením či použitím stroje, zanedbáním, nesprávnou opravou. Žádná jiná záruka není poskytována. Garanční opravy zasílejte do autorizovaného servisu.

3 Návod k obsluze Pečlivě si přečtěte následující instrukce a řiďte se podle nich. - Magnetická vrtačka pracuje správně s AC generátorem s minimálním výkonem 1500W. Transformátor musí dosahovat průběžně DA generátory nejsou doporučeny a mohou poškodit motorovou jednotku. - Vsuňte středící trn do otvoru na konci vrtáku. Nastrčte vrták do speciální hřídele a srovnejte ho tak, aby pojišťovací šrouby hřídele směřovaly na plošky na upínání vrtáku. Utáhněte pojišťovací šrouby 6-hraným klíčem z příslušenství. - Postavte stroje na pracovní plochu. Umístěte hrot středícího trnu na střed požadovaného otvoru. Zapněte magnet. - Upevněte bezpečnostní popruh. V případě selhání magnetu zamezí popruh posuvu stroje. - Sjeďte s chránícím krytem k patě magnetu. - Vždy používejte řeznou kapalinu, která zlepšuje kvalitu vrtání a podstatně prodlužuje životnost nástroje. -Řeznou kapalinu nalijte do nádobky a uvolněte ventil. Řezná kapalina bude samovolně stékat přes adaptér MORSE 3/WELDON 19 přímo na středící trn nástroje. -Po ukončení práce ventil nádobky opět uzavřete. - Zapněte vrtačku. Na začátku vrtání postupujte vždy opatrně. Tlak na vrták zvyšujte postupně. - Po vyvrtání otvoru vyzvedněte vrták, vypněte vrtačku a poté magnet. Před dalším upevněním vrtačky se přesvědčte, že je magnet čistý bez třísek a oleje. Nesvařujte elektrickým obloukem na ocelových konstrukcích, pokud je na nich upnuta elektromagnetická vrtačka. Mohlo by tak dojít k poškození magnetu a elektrických součástí vrtačky. Na škody vzniklé takovým způsobem se záruka nevztahuje! Bezpečnostní pokyny Při práci se řiďte následujícími bezpečnostními instrukcemi. - Před započetím práce zkontrolujte zásuvku, aby příkon nebyl jiný než 220 V a přívodní kabel atd. - Stroj s poškozeným kabelem předejte autorizovanému servisu. - Vždy používejte bezpečnostní popruhy. - Přesvědčte se, že vrtaný materiál i magnet mají čistý povrch. Materiál o síle nižší než 12 mm nezabezpečí maximální adhezi magnetu. - Jelikož se může vrták roztříštit, používejte vždy ochranu očí a hlavy. - Po práci očistěte stroj i nástroje a uschovejte jej do kufříku. - V případě, že není stroj používán delší dobu, uschovejte jej na suchém místě. - Vždy zabezpečte bezpečný odchyt odvrtaného mezikruží. - V případě, že se vrták při práci zasekne, ihned vypněte stroj. Odpojte stroj od proudu. - Uvolněte vrták pomalým otáčením hřídele. Nesnažte se o uvolnění vrtáku vypínáním a zapínáním stroje.

4 Bezpečnostní prvky PB 70/2 Teplotní pojistka proti přetížení V případě přehřátí motoru a aktivace tepelné pojistky motor vypne. Pro pokračování v práci je nutno znovu zapnout stroj stištěním zeleného tlačítka na kontrolním panelu. Restartování může trvat 1 2 minuty. Mechanická bezpečnostní spojka Převodovka je vybavena bezpečnostní spojkou. V případě, že je aktivní lze slyšet výrazný rachtavý zvuk. Jištění Jištění stroje by nemělo být menší než 16 A. Upozornění V případě nepravidelné dodávky el. energie může dojít k poškození stroje. Technické Specifikace PB 70/2 Technické specifikace Síla motoru 1700 W Frekvence Hz Rychlost bez zatížení ot./min. Rychlost bez zatížení ot./min. Jádrové vrtání pr. 70 mm ( ocel ) Spirálové vrtání pr. 32 mm ( ocel ) Pouzdro na Morse 3 Mechanická převodovka Stroj disponuje mechanickou převodovkou, která dělí řezné rychlosti na řadu dolní 1 ( 120 ot./min.) a horní 2 (410 ot./min.). Horní a dolní řadu lze zvolit pomocí ovladače na těle motoru. Ovladač nejdříve tlakem zastrčte a potom jej přesuňte do požadované polohy 1 ( dole ) nebo 2 (nahoře ). Dbejte na to, aby se ovladač ve zvolené poloze zajistil. Pokud se tak nestane, pootočte hřídelí.

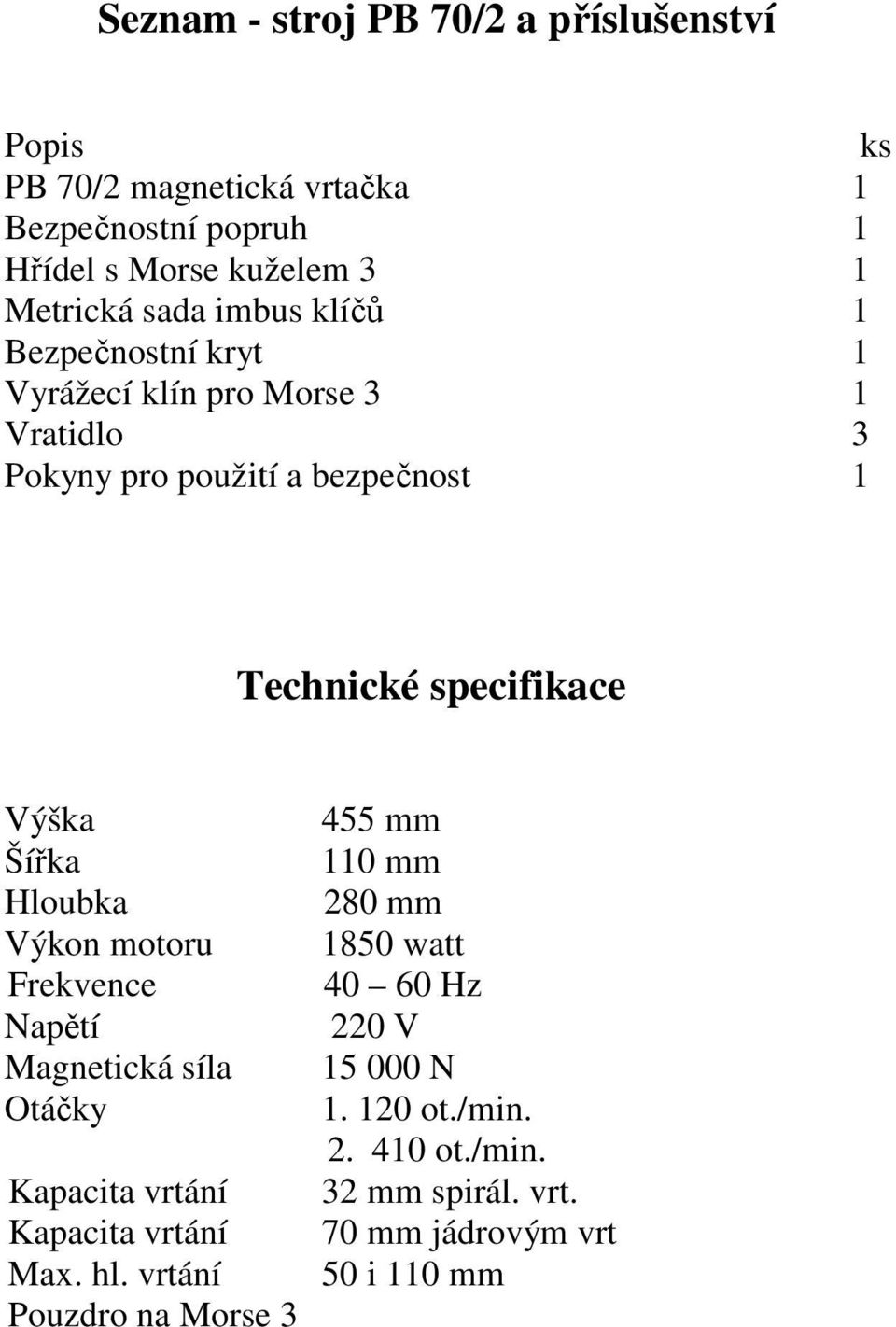

5 Seznam - stroj PB 70/2 a příslušenství Popis ks PB 70/2 magnetická vrtačka 1 Bezpečnostní popruh 1 Hřídel s Morse kuželem 3 1 Metrická sada imbus klíčů 1 Bezpečnostní kryt 1 Vyrážecí klín pro Morse 3 1 Vratidlo 3 Pokyny pro použití a bezpečnost 1 Technické specifikace Výška Šířka Hloubka Výkon motoru Frekvence Napětí Magnetická síla Otáčky Kapacita vrtání Kapacita vrtání Max. hl. vrtání Pouzdro na Morse mm 110 mm 280 mm 1850 watt Hz 220 V N ot./min ot./min. 32 mm spirál. vrt. 70 mm jádrovým vrt 50 i 110 mm
