1 Ústředna EZS Easy Series Referenční příručka

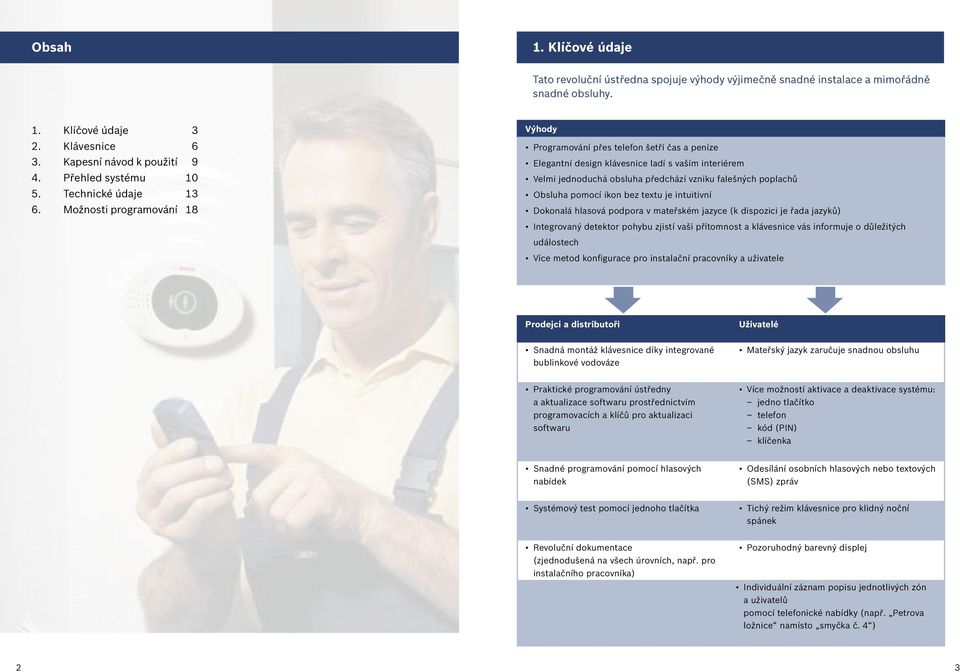

2 Obsah 1. Klíčové údaje Tato revoluční ústředna spojuje výhody výjimečně snadné instalace a mimořádně snadné obsluhy. 1. Klíčové údaje 3 2. Klávesnice 6 3. Kapesní návod k použití 9 4. Přehled systému Technické údaje Možnosti programování 18 Výhody Programování přes telefon šetří čas a peníze Elegantní design klávesnice ladí s vaším interiérem Velmi jednoduchá obsluha předchází vzniku falešných poplachů Obsluha pomocí ikon bez textu je intuitivní Dokonalá hlasová podpora v mateřském jazyce (k dispozici je řada jazyků) Integrovaný detektor pohybu zjistí vaši přítomnost a klávesnice vás informuje o důležitých událostech Více metod konfigurace pro instalační pracovníky a uživatele Prodejci a distributoři Uživatelé Snadná montáž klávesnice díky integrované bublinkové vodováze Mateřský jazyk zaručuje snadnou obsluhu Praktické programování ústředny a aktualizace softwaru prostřednictvím programovacích a klíčů pro aktualizaci softwaru Více možností aktivace a deaktivace systému: jedno tlačítko telefon kód (PIN) klíčenka Snadné programování pomocí hlasových nabídek Odesílání osobních hlasových nebo textových (SMS) zpráv Systémový test pomocí jednoho tlačítka Tichý režim klávesnice pro klidný noční spánek Revoluční dokumentace (zjednodušená na všech úrovních, např. pro instalačního pracovníka) Pozoruhodný barevný displej Individuální záznam popisu jednotlivých zón a uživatelů pomocí telefonické nabídky (např. Petrova ložnice namísto smyčka č. 4 ) 2 3

3 1.2. Funkce Hlavní funkce Prodejci a distributoři Uživatelé 8 smyček a 4 výstupy 20 uživatelů se 3 různými úrovněmi oprávnění Použití pro zabezpečení proti požáru a narušení Systém odpovídající globálním požadavkům Žádné varianty jeden globální produkt Snížení výskytu falešných poplachů díky snadné obsluze stupňované signalizaci cross zoning - křížová detekce inteligentnímu vyhodnocení ohrožení dodržení souladu s normami SIA a EN pro falešné poplachy obousměrnému hlasovému ověření poplachu Inovativní design klávesnice Mimořádně snadná obsluha Klávesnice bez textu s ikonami Podpora mateřského jazyka (z klávesnice a telefonu) Integrovaný detektor pohybu poskytuje důležité informace z ústředny, jakmile se přiblížíte Snadná obsluha předchází chybám a falešným poplachům Snadná údržba vzdálená údržba nebo údržba na místě Již integrované moduly příslušenství ATH místní nebo vzdálené ovládání pomocí telefonu s kmitočtovou volbou bezdotykové čtecí zařízení obousměrné zvukové ověření poplachu detektor přítomnosti Možnosti programování telefonické, založené na hlasových výzvách (základní) telefonické s hlasovým potvrzením (odborné) programovací klíč Automatická konfigurace prostřednictvím kódu země Snadná instalace díky barevně odlišeným, velmi kvalitním plochým vývodům bublinkové vodováze integrované v klávesnici Systémový test pomocí jednoho tlačítka napájení střídavým proudem ze sítě a baterie vstupy výstupy, vč. externí sirény systémový test chůzí test komunikátoru Místní a vzdálené testování a diagnostika Vícebarevný displej s ikonami Podpora mateřského jazyka Klávesnice obsluhovaná jediným úkonem proximity klíčenka, tlačítko nebo kód PIN Vyrozumění o poplachu digitální komunikátor ATH síť Ethernet (s C900TTL-E) místní sirény, blikače Formáty osobních zpráv ATH textové zprávy (SMS) Úplné dálkové ovládání pomocí telefonu Tichý režim klávesnice 4 5

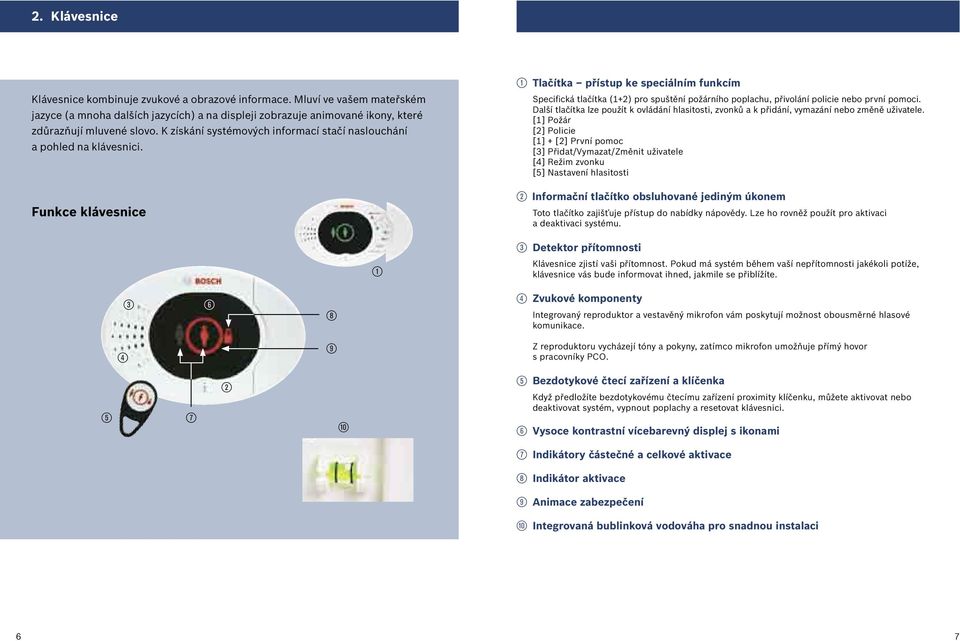

4 2. Klávesnice Klávesnice kombinuje zvukové a obrazové informace. Mluví ve vašem mateřském jazyce (a mnoha dalších jazycích) a na displeji zobrazuje animované ikony, které zdůrazňují mluvené slovo. K získání systémových informací stačí naslouchání a pohled na klávesnici. Funkce klávesnice 1 1 Tlačítka přístup ke speciálním funkcím Specifická tlačítka (1+2) pro spuštění požárního poplachu, přivolání policie nebo první pomoci. Další tlačítka lze použít k ovládání hlasitosti, zvonků a k přidání, vymazání nebo změně uživatele. [1] Požár [2] Policie [1] + [2] První pomoc [3] Přidat/Vymazat/Změnit uživatele [4] Režim zvonku [5] Nastavení hlasitosti 2 Informační tlačítko obsluhované jediným úkonem Toto tlačítko zajišťuje přístup do nabídky nápovědy. Lze ho rovněž použít pro aktivaci a deaktivaci systému. 3 Detektor přítomnosti Klávesnice zjistí vaši přítomnost. Pokud má systém během vaší nepřítomnosti jakékoli potíže, klávesnice vás bude informovat ihned, jakmile se přiblížíte Zvukové komponenty Integrovaný reproduktor a vestavěný mikrofon vám poskytují možnost obousměrné hlasové komunikace. 4 9 Z reproduktoru vycházejí tóny a pokyny, zatímco mikrofon umožňuje přímý hovor s pracovníky PCO Bezdotykové čtecí zařízení a klíčenka Když předložíte bezdotykovému čtecímu zařízení proximity klíčenku, můžete aktivovat nebo deaktivovat systém, vypnout poplachy a resetovat klávesnici. 6 Vysoce kontrastní vícebarevný displej s ikonami 7 Indikátory částečné a celkové aktivace 8 Indikátor aktivace 9 Animace zabezpečení 0 Integrovaná bublinková vodováha pro snadnou instalaci 6 7

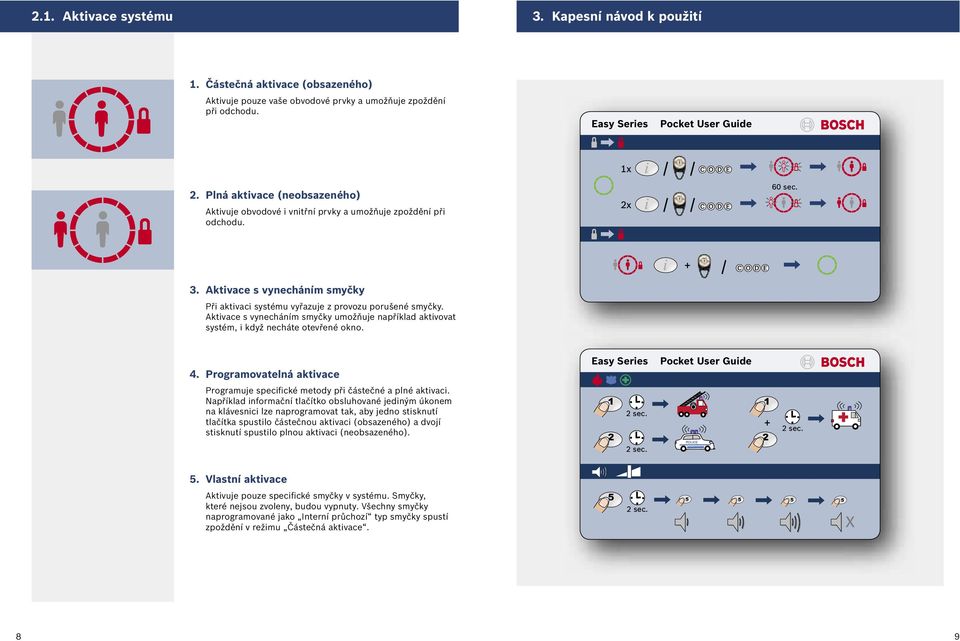

5 2.1. Aktivace systému 3. Kapesní návod k použití 1. Částečná aktivace (obsazeného) Aktivuje pouze vaše obvodové prvky a umožňuje zpoždění při odchodu. Easy Series Pocket User Guide 1x 2. Plná aktivace (neobsazeného) Aktivuje obvodové i vnitřní prvky a umožňuje zpoždění při odchodu. 2x 60 sec Aktivace s vynecháním smyčky Při aktivaci systému vyřazuje z provozu porušené smyčky. Aktivace s vynecháním smyčky umožňuje například aktivovat systém, i když necháte otevřené okno. 4. Programovatelná aktivace Programuje specifické metody při částečné a plné aktivaci. Například informační tlačítko obsluhované jediným úkonem na klávesnici lze naprogramovat tak, aby jedno stisknutí tlačítka spustilo částečnou aktivaci (obsazeného) a dvojí stisknutí spustilo plnou aktivaci (neobsazeného). Easy Series Pocket User Guide sec sec. POLICE 2 sec. 5. Vlastní aktivace Aktivuje pouze specifické smyčky v systému. Smyčky, které nejsou zvoleny, budou vypnuty. Všechny smyčky naprogramované jako Interní průchozí typ smyčky spustí zpoždění v režimu Částečná aktivace sec. X 8 9

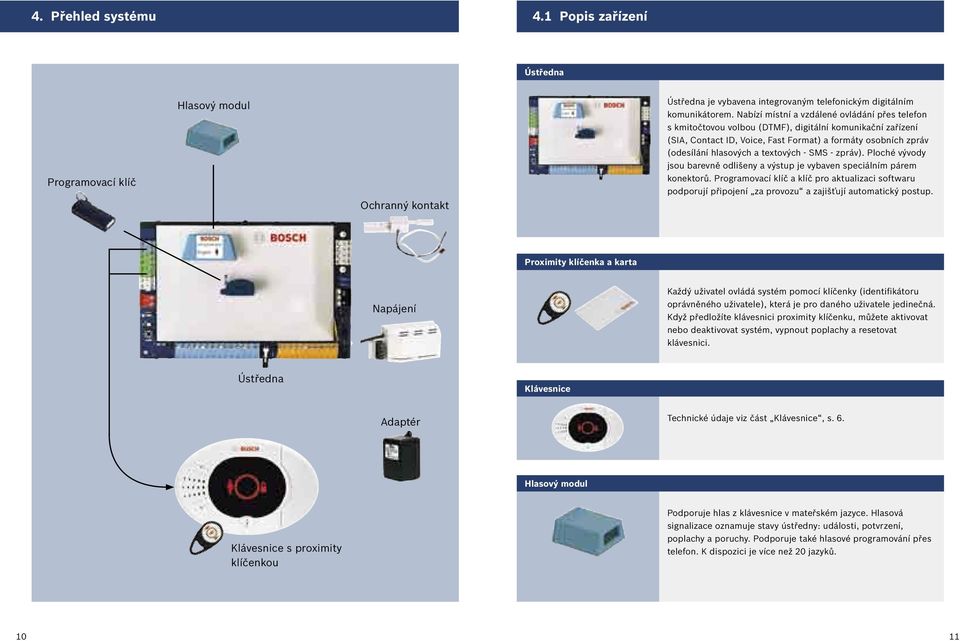

6 4. Přehled systému 4.1 Popis zařízení Ústředna Programovací klíč Hlasový modul Ochranný kontakt Ústředna je vybavena integrovaným telefonickým digitálním komunikátorem. Nabízí místní a vzdálené ovládání přes telefon s kmitočtovou volbou (DTMF), digitální komunikační zařízení (SIA, Contact ID, Voice, Fast Format) a formáty osobních zpráv (odesílání hlasových a textových - SMS - zpráv). Ploché vývody jsou barevně odlišeny a výstup je vybaven speciálním párem konektorů. Programovací klíč a klíč pro aktualizaci softwaru podporují připojení za provozu a zajišťují automatický postup. Proximity klíčenka a karta Napájení Každý uživatel ovládá systém pomocí klíčenky (identifikátoru oprávněného uživatele), která je pro daného uživatele jedinečná. Když předložíte klávesnici proximity klíčenku, můžete aktivovat nebo deaktivovat systém, vypnout poplachy a resetovat klávesnici. Ústředna Klávesnice Adaptér Technické údaje viz část Klávesnice, s. 6. Hlasový modul Klávesnice s proximity klíčenkou Podporuje hlas z klávesnice v mateřském jazyce. Hlasová signalizace oznamuje stavy ústředny: události, potvrzení, poplachy a poruchy. Podporuje také hlasové programování přes telefon. K dispozici je více než 20 jazyků

7 4.1 Popis zařízení 5. Technické údaje Programovací klíč Ochranný kontakt Obousměrně přenáší programovací informace. Programovací klíč slouží k rychlému programování skupiny ústředen se stejnými vlastnostmi, tj. ve velkých projektech a pro účely zálohování dat. Kombinovaný ochranný kontakt detekuje otevření krytu i jeho sejmutí ze stěny. Ochranný kontakt obsahuje kabelovou smyčku pro možné připojení dalších ochranných kontaktů. Klíčové funkce 8 vestavěných smyček 4 výstupy (vestavěné) Až 4 klávesnice 20 uživatelů (každý s podporou kódu PIN a klíčenky) 500 historií událostí s údajem o čase/datu Vedlejší zdroj napájení 1,0 A (celkem 1,4 A) Integrované obousměrné zvukové ověření poplachu Integrovaný komunikátor: ATH digitální formáty; SIA, Contact ID a Fast Format odesílání osobních textových zpráv (SMS) Vestavěný telefon s kmitočtovou volbou pro místní a vzdálené ovládání Napájení Primární napájení střídavým proudem V s pevným připojením. Adaptér Napájení střídavým proudem ze zásuvky 120 V. Dodává se v různých napětích a konfiguracích

8 5.1 Snížení výskytu falešných poplachů Stupňovaná signalizace Obousměrné hlasové ověření poplachu V případě narušení zóny se stupňovitě zvyšuje indikace poplachu. Systém zvyšuje hlasitost klávesnice, změní animaci na displeji a postupně aktivuje výstražná zařízení, než odešle vlastní zprávu o poplachu na PCO (uživatel má přesto možnost zprávu přerušit nebo zrušit). Každá klávesnice obsahuje reproduktor a mikrofon. Tyto komponenty umožňují vám i PCO naslouchat zvukům v chráněných prostorech a hovořit s osobami, které se v nich zdržují. Lze tedy ověřit poplach i vzájemně komunikovat. Jakmile je vytvořena relace obousměrného hlasového ověření poplachu, může vzdálený uživatel současně naslouchat i hovořit s každou připojenou klávesnicí. Cross Zoning (křížová detekce) 1 Poplach Dojde-li k aktivaci dvou nebo více vstupních senzorů v rámci zadaného časového období, je poplach při vniknutí považován za ověřený: např. pokud dveřní senzor i detektor pohybu spustí poplach, systém odešle hlášení o ověřeném poplachu (jinak se odešle hlášení o neověřeném poplachu). 2 Naslouchání 3 Hovor Integrovaný komunikátor Vestavěný mikrofon Integrovaný reproduktor Příklad: 1 Ústředna přenáší spuštěný poplach na PCO. Inteligentní vyhodnocení ohrožení Podle aktuální úrovně aktivace, typu vstupních zařízení, vstupních podmínek a počtu poruch ústředna vyhodnocuje možné ohrožení. Pokud ohrožení dosáhne určité úrovně, systém odešle hlášení o ověřeném poplachu (jinak se odešle hlášení o neověřeném poplachu). 2 Pracovníci PCO naslouchají zvukům v chráněných prostorech a rozlišují mezi skutečným a falešným poplachem. 3 Pracovníci mohou hovořit s osobami nacházejícími se v chráněných prostorech. V případě náhodného poplachu uživatelé poskytnou předem definované kódy, kterými se identifikují jako oprávnění uživatelé. Zvukům v chráněných prostorech mohou naslouchat kdykoli i uživatelé (prostřednictvím telefonu)

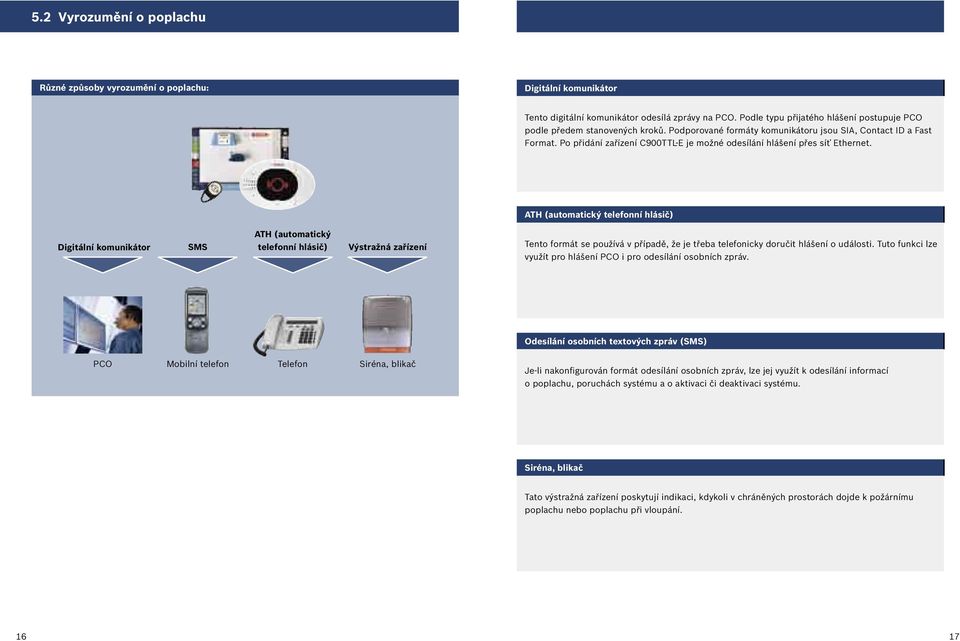

9 5.2 Vyrozumění o poplachu Různé způsoby vyrozumění o poplachu: Digitální komunikátor Tento digitální komunikátor odesílá zprávy na PCO. Podle typu přijatého hlášení postupuje PCO podle předem stanovených kroků. Podporované formáty komunikátoru jsou SIA, Contact ID a Fast Format. Po přidání zařízení C900TTL-E je možné odesílání hlášení přes síť Ethernet. ATH (automatický telefonní hlásič) Digitální komunikátor SMS ATH (automatický telefonní hlásič) Výstražná zařízení Tento formát se používá v případě, že je třeba telefonicky doručit hlášení o události. Tuto funkci lze využít pro hlášení PCO i pro odesílání osobních zpráv. Odesílání osobních textových zpráv (SMS) PCO Mobilní telefon Telefon Siréna, blikač Je-li nakonfigurován formát odesílání osobních zpráv, lze jej využít k odesílání informací o poplachu, poruchách systému a o aktivaci či deaktivaci systému. Siréna, blikač Tato výstražná zařízení poskytují indikaci, kdykoli v chráněných prostorách dojde k požárnímu poplachu nebo poplachu při vloupání

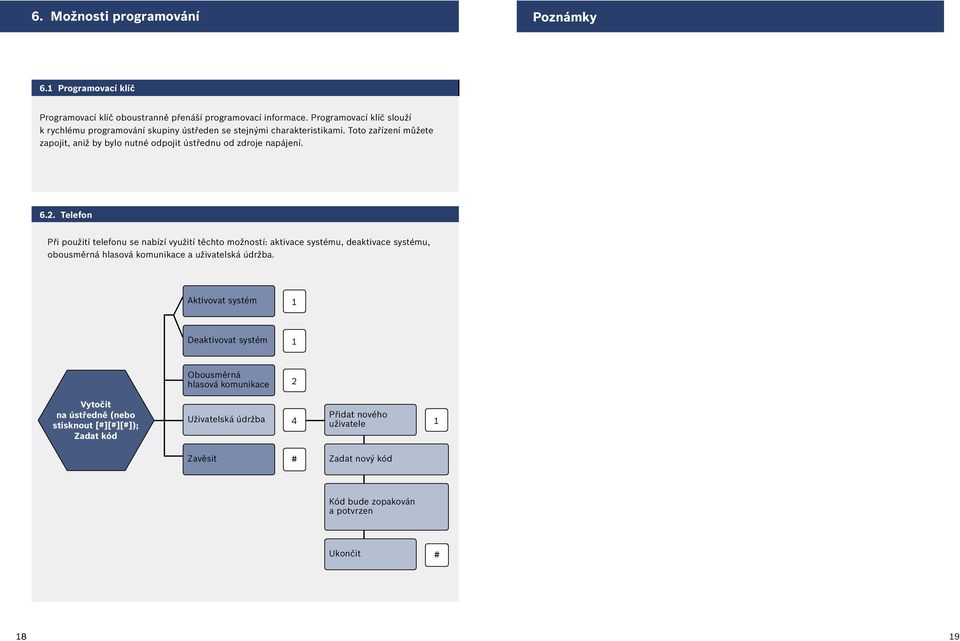

10 6. Možnosti programování Poznámky 6.1 Programovací klíč Programovací klíč oboustranně přenáší programovací informace. Programovací klíč slouží k rychlému programování skupiny ústředen se stejnými charakteristikami. Toto zařízení můžete zapojit, aniž by bylo nutné odpojit ústřednu od zdroje napájení Telefon Při použití telefonu se nabízí využití těchto možností: aktivace systému, deaktivace systému, obousměrná hlasová komunikace a uživatelská údržba. Aktivovat systém 1 Deaktivovat systém 1 Obousměrná hlasová komunikace 2 Vytočit na ústředně (nebo stisknout [#][#][#]); Zadat kód Uživatelská údržba 4 Přidat nového uživatele 1 Zavěsit # Zadat nový kód Kód bude zopakován a potvrzen Ukončit # 18 19

11 Tradice kvality a inovace Jméno Bosch je už více než 100 let synonymem kvality a spolehlivosti. S tímto vědomím nabízí společnost Bosch Security Systems rozsáhlou řadu protipožárních a zabezpečovacích systémů, kamerových systémů, kongresových systémů a systémů veřejného ozvučení, které Vám pomohou nalézt řešení pro jakékoli použití. Všechny výrobky Bosch Security Systems jsou dodávány na český a slovenský trh prostřednictvím autorizovaných partnerů, kteří Vám nejen dodají zařízení, ale i pomohou při návrhu systému, přípravě a zpracování projektu, provedou instalaci a oživení systému a zajistí případný servis. Jsme globálním dodavatelem inovativní technologie. Naše produkty mají nejvyšší úroveň podpory a služeb. Hledáte-li spolehlivá řešení, zvolte společnost Bosch. Bosch Security Systems Pro více informací navšivte naše webové stránky nebo napište na adresu cz.securitysystems@bosch.com Bosch Sicherheitssysteme GmbH, 2005 Změny vyhrazeny Vytištěno v Německu 04/05 Printer AS-OT-cz-55_ _01
