1 PROFESSIONAL PROFESSIONAL PROFESSIONAL STYLE

2 Obsah Vnitřní senzorové lampy Vysokofrekvenční senzorové lampy k montáži na stěnu nebo strop Strany Vnější senzorové lampy Senzorové lampy Strana RS 104 L RS 105 L RS 106 L L 360 plan L 361 plan L 266 cube L 274 BLOC RS 107 L RS 108 L RS 109 L RS 110 L L 890 pure L 875 S RS 10-5 L RS 10-6 L nerezová ocel RS L nerezová ocel L 320 wave L 321 wave RS 10 L RS 14 L rázuvzdornost RS 10-4 L RS 15 L Akce L 400 S L 410 S L 430 S L 870 S rázuvzdornost Vysokofrekvenční senzorové lampy T5/TC-L do koupelny, chodby a kuchyně Strany BRS 81 L BRS 82 L BRS 83 L BRS 86 L BRS 87 L rázuvzdornost Reflektor LED Senzorový reflektor LED Strana XLed 25 XLed 10 BRS 80 P BRS 83 P rázuvzdornost BRS 85 P XLed-SL 25 XLed-SL 10 Halogenové reflektory Senzorové halogenové reflektory Strana 56 58, HS 502 HS 152 XENO PROFESSIONAL HS 2160 Akce Halogenové reflektory k propojení do sítě Strana 59, 61 V našem samostatném katalogu Professional najdete hlásiče pohybu, prezenční hlásiče a funkční senzorové lampy HS-S 150 W Slave 2 3

3 Perfektní světlo maximální energetická úspornost STEINEL dělá rozdíly Senzorová technika je klíčem k maximální energetické úspornosti při osvětlování. Rozsvícení podle vaší potřeby. STEINEL vyvinul a s předstihem razil příslušnou techniku. Až k optimalizaci pro zářivky: Speciální ovládání garantuje, že častým spínáním nebude negativně ovlivněna životnost žárovek. V tomto katalogu lamp již také najdete světlo příští generace, ozdobný senzorový reflektor, který je vybaven extrémně úspornou technikou LED. Chytré využívání energie STEINEL má k tomu vlohy. Inovace je naší silnou stránkou, kvalita naší ctižádostí, design a funkce naší vášní. Světla je zapotřebí vždy a všude. To je dobrá rada pro toho, kde chce své lampy pečlivě vybrat. Estetická hlediska přitom hrají stejně takovou roli jako životnost, funkce a energetická úspornost. Kdo přikládá význam těmto vlastnostem, je tady správně. Zda vnější nebo vnitřní prostor, domácnosti, komerční objekty nebo veřejné budovy: Předložený katalog ukazuje nejmodernější senzorové lampy pro stylové dobové osvětlení. Chytré využívání energie 4 5

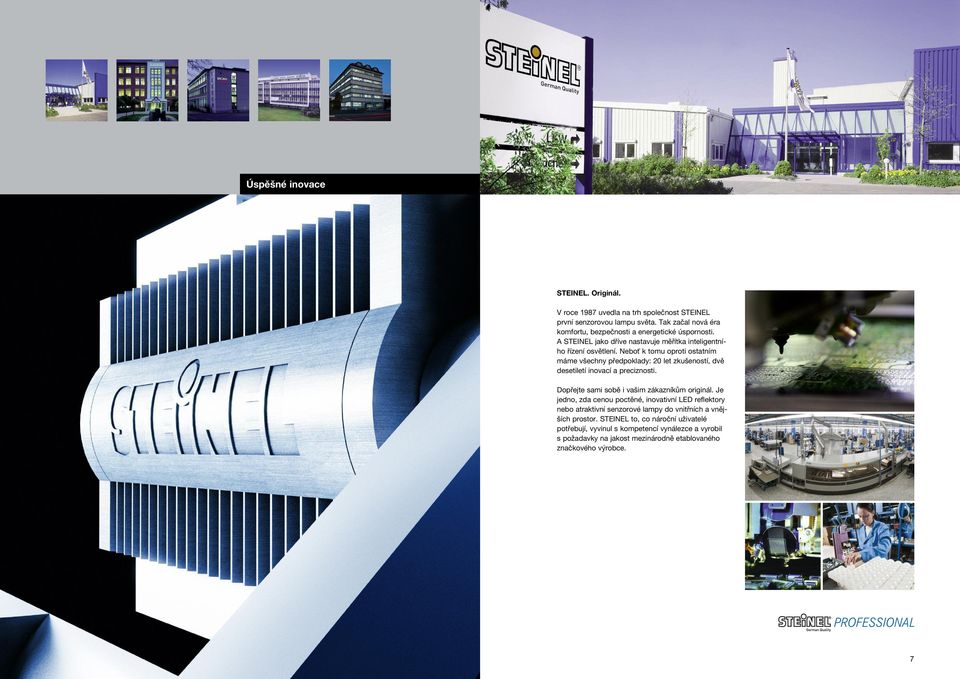

4 Úspěšné inovace STEINEL. Originál. V roce 1987 uvedla na trh společnost STEINEL první senzorovou lampu světa. Tak začal nová éra komfortu, bezpečnosti a energetické úspornosti. A STEINEL jako dříve nastavuje měřítka inteligentního řízení osvětlení. Neboť k tomu oproti ostatním máme všechny předpoklady: 20 let zkušeností, dvě desetiletí inovací a preciznosti. Dopřejte sami sobě i vašim zákazníkům originál. Je jedno, zda cenou poctěné, inovativní LED reflektory nebo atraktivní senzorové lampy do vnitřních a vnějších prostor. STEINEL to, co nároční uživatelé potřebují, vyvinul s kompetencí vynálezce a vyrobil s požadavky na jakost mezinárodně etablovaného značkového výrobce. 7

5 Senzorové SensorLights lampy for proindoors vnitřní prostory Světlo, které myslí! Série vnitřních lamp STEINEL spojuje nejnovější stav senzorové technologie s čistým designem. Moderní, neviditelné vysokofrekvenční senzory (VF) schované uvnitř lamp v závislosti na teplotě a bez časového zpoždění reagují na sebemenší pohyb a automaticky zajišťují osvětlení. Vysokofrekvenční senzorové lampy STEINEL jsou speciálně koncipovány pro vnitřní prostory, jako např. schodiště, chodba nebo koupelna. Inovativní lampy existují jako nástěnné a stropní lampy. Vysokofrekvenční senzorové lampy v domácnostech, komerčních objektech, správních nebo jiných budovách zajišťují efektivní, úsporné řízení osvětlení i více pohodlí a bezpečí. Další důvod pro investory, architekty a vlastníky, aby se rozhodli pro vysokofrekvenční senzorové lampy STEINEL: Inteligentní světlo lze nainstalovat právě tak rychle, jako obvyklé lampy, není třeba zvláštních vypínačů nebo hlásičů pohybu. 2. poschodí 1. poschodí přízemí Přehled všech předností: Bezpečí, pohodlí a úspora energie automatickým spínáním světla Extrémně krátká doba odezvy Spolehlivý záchyt kolem dokola, nezávisle na teplotě prostředí a směru pohybu Příklad objasňuje úsporné nasazení vysokofrekvenčních senzorových lamp: Vstoupíte-li např. na schodiště vícepatrového domu, tak senzory integrované do svítidel zapnou světlo jen tam, kde je to skutečně zapotřebí, a po nastavené době je zase vypnou. Poschodí, kam nikdo nevstoupí, zůstanou neosvětlena. Individuální nastavení dosahu, prahové hodnoty soumrakového nastavení a doby spínání Rychlá instalace: senzor a lampa = 1 přípojka 8 9

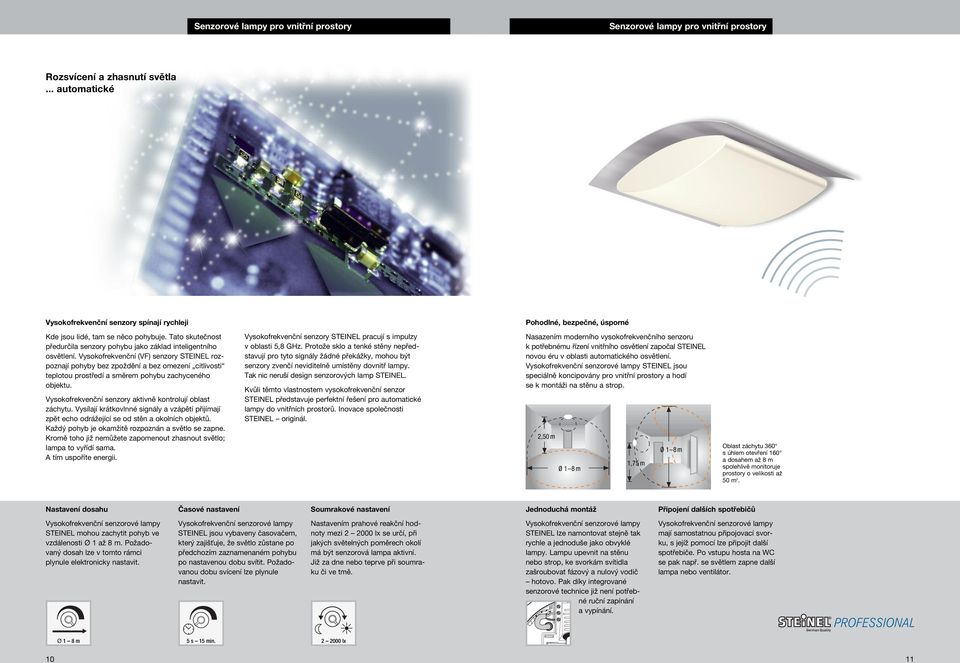

6 Senzorové lampy pro vnitřní prostory Senzorové lampy pro vnitřní prostory Rozsvícení a zhasnutí světla... automatické Vysokofrekvenční senzory spínají rychleji Pohodlné, bezpečné, úsporné Kde jsou lidé, tam se něco pohybuje. Tato skutečnost předurčila senzory pohybu jako základ inteligentního osvětlení. Vysokofrekvenční (VF) senzory STEINEL rozpoznají pohyby bez zpoždění a bez omezení citlivosti teplotou prostředí a směrem pohybu zachyceného objektu. Vysokofrekvenční senzory aktivně kontrolují oblast záchytu. Vysílají krátkovlnné signály a vzápětí přijímají zpět echo odrážející se od stěn a okolních objektů. Každý pohyb je okamžitě rozpoznán a světlo se zapne. Kromě toho již nemůžete zapomenout zhasnout světlo; lampa to vyřídí sama. A tím uspoříte energii. Vysokofrekvenční senzory STEINEL pracují s impulzy v oblasti 5,8 GHz. Protože sklo a tenké stěny nepředstavují pro tyto signály žádné překážky, mohou být senzory zvenčí neviditelně umístěny dovnitř lampy. Tak nic neruší design senzorových lamp STEINEL. Kvůli těmto vlastnostem vysokofrekvenční senzor STEINEL představuje perfektní řešení pro automatické lampy do vnitřních prostorů. Inovace společnosti STEINEL originál. Nasazením moderního vysokofrekvenčního senzoru k potřebnému řízení vnitřního osvětlení započal STEINEL novou éru v oblasti automatického osvětlení. Vysokofrekvenční senzorové lampy STEINEL jsou speciálně koncipovány pro vnitřní prostory a hodí se k montáži na stěnu a strop. 2,50m Ø 1 8m 1,75m Ø 1 8m Oblast záchytu 360 s úhlem otevření 160 a dosahem až 8 m spolehlivě monitoruje prostory o velikosti až 50 m 2. Nastavení dosahu Časové nastavení Soumrakové nastavení Jednoduchá montáž Připojení dalších spotřebičů Vysokofrekvenční senzorové lampy STEINEL mohou zachytit pohyb ve vzdálenosti Ø 1 až 8 m. Požadovaný dosah lze v tomto rámci plynule elektronicky nastavit. Vysokofrekvenční senzorové lampy STEINEL jsou vybaveny časovačem, který zajišťuje, že světlo zůstane po předchozím zaznamenaném pohybu po nastavenou dobu svítit. Požadovanou dobu svícení lze plynule nastavit. Nastavením prahové reakční hodnoty mezi se určí, při jakých světelných poměrech okolí má být senzorová lampa aktivní. Již za dne nebo teprve při soumraku či ve tmě. Vysokofrekvenční senzorové lampy STEINEL lze namontovat stejně tak rychle a jednoduše jako obvyklé lampy. Lampu upevnit na stěnu nebo strop, ke svorkám svítidla zašroubovat fázový a nulový vodič hotovo. Pak díky integrované senzorové technice již není potřebné ruční zapínání a vypínání. Vysokofrekvenční senzorové lampy mají samostatnou připojovací svorku, s jejíž pomocí lze připojit další spotřebiče. Po vstupu hosta na WC se pak např. se světlem zapne další lampa nebo ventilátor. Ø 1 8 m 5 s 15 min

7 SensorLights Senzorové lampyfor proindoors vnitřní prostory Senzorové SensorLights lampy pro vnitřní for Indoors prostory RS 104 L RS 106 L RS 105 L RS 104 L RS 105 L RS 106 L Štíhlá elegance k montáži na stěnu nebo strop Form follows function nebo funkce určuje design. Zvláště v oblastech, jako jsou např. schodiště nebo chodby, musí být lampy často koncipovány tak, aby byla efektivně vysvícena co největší oblast a přitom bylo zároveň ušetřeno místo, tzn., že jsou rozměrově ploché. Řada RS 104/105/106 L společnosti STEINEL je vybavena halogenovými žárovkami, které nejenže nevyžadují tolik místa jako obvyklé žárovky, ale také vytváří příjemné světlo. Tak mohl být zachován velmi štíhlý tvar těchto elegantních svítidel. Vysoce moderní vysokofrekvenční senzorová technika je neviditelně uschována uvnitř lampy. Oblast záchytu Úhel záchytu činí 360. Dosah lze plynule nastavit od Ø 1 do 8 m. Oblasti záchytu při montáži na strop. Oblasti záchytu při montáži na stěnu. Individuální nastavení doby sepnutí od 5 s do 15 min. Individuální nastavení jasu od 2 do 2000 lx

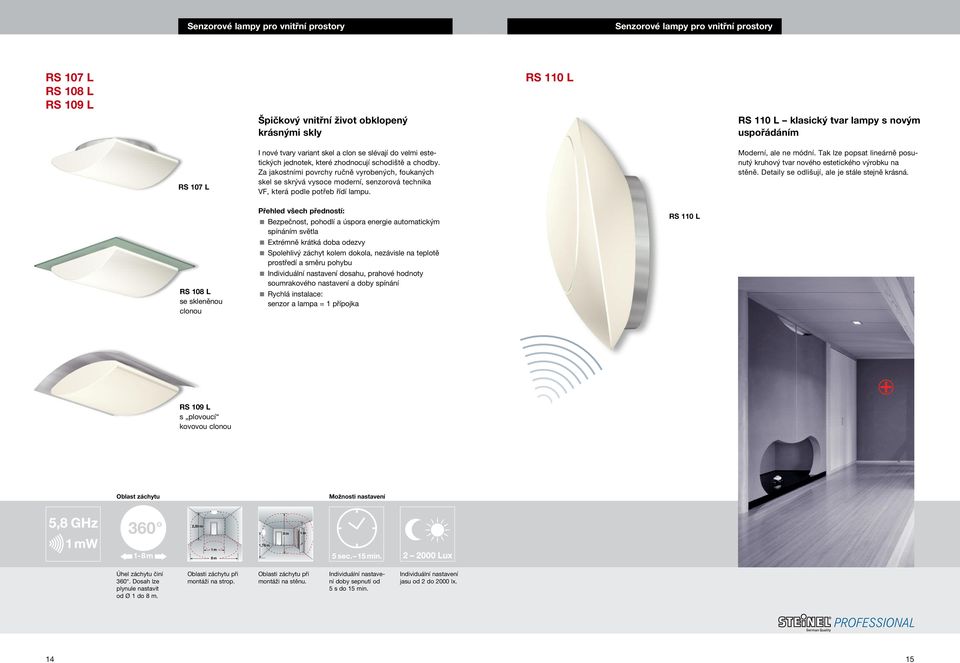

8 Senzorové lampy pro vnitřní prostory Senzorové lampy pro vnitřní prostory RS 107 L RS 108 L RS 109 L RS 110 L Špičkový vnitřní život obklopený krásnými skly RS 110 L klasický tvar lampy s novým uspořádáním RS 107 L I nové tvary variant skel a clon se slévají do velmi estetických jednotek, které zhodnocují schodiště a chodby. Za jakostními povrchy ručně vyrobených, foukaných skel se skrývá vysoce moderní, senzorová technika VF, která podle potřeb řídí lampu. Moderní, ale ne módní. Tak lze popsat lineárně posunutý kruhový tvar nového estetického výrobku na stěně. Detaily se odlišují, ale je stále stejně krásná. RS 108 L se skleněnou clonou Přehled všech předností: Bezpečnost, pohodlí a úspora energie automatickým spínáním světla Extrémně krátká doba odezvy Spolehlivý záchyt kolem dokola, nezávisle na teplotě prostředí a směru pohybu Individuální nastavení dosahu, prahové hodnoty soumrakového nastavení a doby spínání Rychlá instalace: senzor a lampa = 1 přípojka RS 110 L RS 109 L s plovoucí kovovou clonou Oblast záchytu Úhel záchytu činí 360. Dosah lze plynule nastavit od Ø 1 do 8 m. Oblasti záchytu při montáži na strop. Oblasti záchytu při montáži na stěnu. Individuální nastavení doby sepnutí od 5 s do 15 min. Individuální nastavení jasu od 2 do 2000 lx

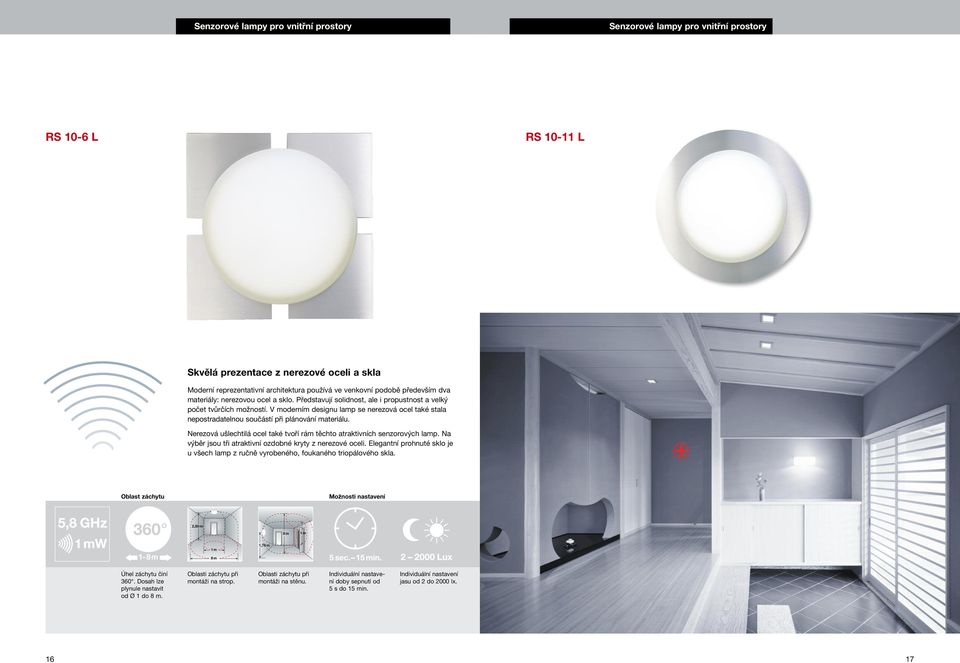

9 Senzorové lampy pro vnitřní prostory Senzorové lampy pro vnitřní prostory RS 10-6 L RS L Skvělá prezentace z nerezové oceli a skla Moderní reprezentativní architektura používá ve venkovní podobě především dva materiály: nerezovou ocel a sklo. Představují solidnost, ale i propustnost a velký počet tvůrčích možností. V moderním designu lamp se nerezová ocel také stala nepostradatelnou součástí při plánování materiálu. Nerezová ušlechtilá ocel také tvoří rám těchto atraktivních senzorových lamp. Na výběr jsou tři atraktivní ozdobné kryty z nerezové oceli. Elegantní prohnuté sklo je u všech lamp z ručně vyrobeného, foukaného triopálového skla. Oblast záchytu Úhel záchytu činí 360. Dosah lze plynule nastavit od Ø 1 do 8 m. Oblasti záchytu při montáži na strop. Oblasti záchytu při montáži na stěnu. Individuální nastavení doby sepnutí od 5 s do 15 min. Individuální nastavení jasu od 2 do 2000 lx

10 Senzorové lampy pro vnitřní prostory Senzorové lampy pro vnitřní prostory RS 10 L / RS 10-4 L/RS 10-5 L/RS 14 L/RS 15 L Nadčasově elegantní Lampa RS 10-4 L se prezentuje skutečně funkčním designem. Ručně vyrobené, foukané sklo je olemováno plastovou lištou, k dostání v bílé nebo jako lak INOX (stříbřitá fólie). bílá Inox-Look (vzhled stříbřité fólie) Sklo na sklo RS 10-5 L zaujme čistými tvary. Se svým čtvercovým stínidlem ze satinovaného skla upoutá v každém prostoru. Robustně funkční Pro použití v drsném prostředí je koncipována lampa RS 14 L. Její rázuvzdorný plastový kryt chrání před svévolným nebo náhodným poškozením. S ručně vyrobeným, foukaným triopálovým sklem je tato lampa k dostání jako RS 10 L. RS 15 L Akce Cenově velmi výhodný akční model s přednostmi moderní senzorové techniky STEINEL RS 10-4 LInox-Look (vzhled stříbřité fólie) 18 19

11 Senzorové lampy pro vnitřní prostory Senzorové lampy pro vnitřní prostory RS 104 L / RS 105 L / RS 106 L Ploché senzorové lampy k montáži na stěnu a strop Plochý design Pro halogenové žárovky G9 Jakostní, matné opálové sklo RS 10 L / RS 14 L / RS 15 L Senzorové lampy k montáži na stěnu a strop RS 10 L jakostní, matné opálové sklo RS 14 L z rázuvzdorného plastu RS 15 L Akce RS 104 L RS 105 L RS 106 L RS 107 L / RS 108 L / RS 109 L / RS 110 L Senzorové lampy k montáži na stěnu a strop v exkluzivním designu Estetické varianty skla a stínidel Pro halogenové žárovky G9 Jakostní, matné opálové sklo RS 10 L RS 14 L rázuvzdornost. RS 15 L EAN Rozměry Připojení k síti Výkon Technika VF Úhel záchytu Vysílací výkon Dosah Max. plošné pokrytí Časové nastavení Soumrakové nastavení Krytí Teplotní rozmezí Třída ochrany Zvláštnosti RS 107 L RS 108 L RS 109 L RS 110 L RS 104 L RS 110 L RS 104 L RS 105 L RS 106 L RS 107 L RS 108 L RS 109 L RS 110 L RS 104 L Ø 320 x 85 mm RS 105 L Ø 320 x 95 mm RS 106 L Ø 320 x 95 mm RS 107 L 270 x 270 x 100 mm RS 108/109 L 340 x 340 x 100 mm RS 110 L 305 x 312 x 132 mm max. 2 x 40 W / G9 5,8 GHz (nezávisle na teplotě reaguje na sebemenší pohyb) 360 s úhlem otevření 160 eventuálně přes sklo, dřevo a stěny lehkých staveb přibližně 1 mw Ø 1 8 m, plynule nastavitelný asi 50 m 2 5 s 15 min II lze připojit další spotřebiče ( max. 800 VA, např. ventilátor v koupelně/na WC nebo další lampa) RS 10 L / RS 14 L / RS 15 L RS 10 L RS 14 L rázuvzdornost RS 15 L RS 10 L RS 14 L RS 15 L Ø 280 x 110 mm Ø 280 x 110 mm Ø 280 x 110 mm max. 75 W / E 27 (RS 10 L) max. 60 W / E 27 (RS 15/14 L) 5,8 GHz (nezávisle na teplotě reaguje na sebemenší pohyb) 360 s úhlem otevření 160 eventuálně přes sklo, dřevo a stěny lehkých staveb přibližně 1 mw Ø 1 8 m, plynule nastavitelný Ø 3 8 m (RS 15 L) asi 50 m 2 5 s 15 min II lze připojit další spotřebiče ( max. 800 VA, např. ventilátor v koupelně/na WC nebo další lampa) RS 15 L max. 100 VA RS 10-4/10-5/10-6/10-11 L RS 10-4 L RS 10-4 L Ø 310 x 110 mm RS 10-5 L 340 x 340 x 110 mm RS 10-6 L 340 x 340 x 110 mm RS L Ø 390 x 110 mm max. 75 W / E 27 5,8 GHz (nezávisle na teplotě reaguje na sebemenší pohyb) 360 s úhlem otevření 160 eventuálně přes sklo, dřevo a stěny lehkých staveb přibližně 1 mw Ø 1 8 m, plynule nastavitelný asi 50 m (bílá) (inox) RS 10-5 L RS 10-6 L RS L s 15 min II lze připojit další spotřebiče ( max. 800 VA, např. ventilátor v koupelně/na WC nebo další lampa) RS 10-4 L / RS 10-5 L / RS 10-6 L / RS L Senzorové lampy k montáži na stěnu a strop s ozdobným krytem Kryty v nadčasově elegantním designu Jakostní, matné opálové sklo RS 10-4 L bílá RS 10-5 L RS 10-6 L RS 10-4 L vzhled INOX (stříbřitá fólie) RS L 20 21

12 Senzorové lampy pro vnitřní prostory Senzorové lampy pro vnitřní prostory BRS T5/TC-L BRS 81 L opálové sklo / krytka chrom 665 x 104 mm BRS 86 L opálové sklo / krytka chrom 430 x 104 mm BRS 82 L opálové sklo / krytka matný chrom 665 x 104 mm BRS 87 L opálové sklo / krytka matný chrom 430 x 104 mm Ozdobná lampa, která volitelně reaguje na přítomnost a pohyb rukou Nové senzorové lampy STEINEL do koupelny, na schodiště, šatny a kuchyně nejenže vypadají báječně, ale také vyzařují inovativní vnitřní život. Tak může být lampa dle přání automaticky řízena integrovaným vysokofrekvenčním senzorem nebo ručně z bezprostřední blízkosti bezdotykovým senzorovým vypínačem. Poslední druh provozu je smysluplný zejména tam, kde jsou z hygienických důvodů požadovány bezdotykové vypínače, snímače pohybu by ale mohly vést k nežádoucímu spínání. Tím jsou tyto koupelnové a zrcadlové lampy ideální pro hotely, nemocnice a domovy důchodců. Žárovka 24 W (TC-L nebo T5) je řízena nově vyvinutým čipem řízeným elektronickým předřadným zařízením STEINEL, které zajišťuje neomezenou životnost žárovky a rychlé rozsvícení světla. BRS 83 L rázuvzdorný plast / krytka bílá 665 x 104 mm Přehled všech předností: Bezpečnost, pohodlí a úspora energie automatickým spínáním světla Maximální hygiena i v ručním režimu díky senzorovému vypínači z bezprostřední blízkosti pro bezdotykové zapnutí Maximální životnost úsporné žárovky díky čipem řízenému elektronickému předřadnému zařízení Extrémně krátká doba odezvy Spolehlivý záchyt kolem dokola, nezávisle na teplotě prostředí a směru pohybu Individuální nastavení dosahu, prahové hodnoty soumrakového nastavení a doby spínání Je jedno, zda příčně nebo na výšku, zda jako zrcadlová nebo nástěnná lampa: Řada BRS spojuje eleganci a maximální světelnou efektivnost. Oblast záchytu Bezdotykově spínatelné 5 cm 4 ON/OFF Úhel záchytu činí 360. Dosah lze plynule nastavit od 0,5 do 4 m. Oblasti záchytu při montáži na stěnu. Individuální nastavení jasu od 2 do 2000 lx. Individuální nastavení doby zapnutí od 1 do 15 minut. Senzorové lampy řady BRS jsou s vhodné do vlhkých prostor Senzorové lampy mohou být ale také zapínány a vypínány ručně pomocí bezdotykového senzorového vypínače z bezprostřední blízkosti 22 23

13 Senzorové lampy pro vnitřní prostory Senzorové lampy pro vnitřní prostory BRS T5/TC-L BRS T5/TC-L Senzorové lampy do koupelny, na schodiště, do šatny, kuchyně Pro žárovku 24 W S bezdotykovým vypínačem BRS T5/TC-L se zásuvkou Senzorové lampy do koupelny, na schodiště, do šatny, kuchyně Pro žárovku 24 W S bezdotykovým vypínačem BRS 81 L opálové sklo / krytka chrom 665 x 104 mm BRS 80 P bílé sklo / bílá krytka 710 x 104 mm BRS 82 L opálové sklo / krytka matný chrom 665 x 104 mm BRS 83 P rázuvzdorný plast / bílá krytka 710 x 104 mm BRS 83 L rázuvzdorný plast / krytka bílá 665 x 104 mm BRS 85 P bílé sklo / bílá krytka 480 x 104 mm Zrcadlová lampa pro hotely, nemocnice, domovy důchodců s veškerým příslušenstvím Všude, kde je velký důraz kladen jak na hygienu a pohodlí, tak i na design a energetickou úspornost, je ideální tato zrcadlová a nástěnná lampa se snímačem pohybu a senzorovým vypínačem z bezprostřední blízkosti. Je k dostání ve dvou různých délkách a volitelně s krytem z opálového skla nebo rázuvzdorného plastu. Navíc je elegantní lampa k dispozici i s integrovanou zásuvkou. BRS 86 L opálové sklo / krytka chrom 430 x 104 mm BRS 87 L opálové sklo / krytka matný chrom 430 x 104 mm EAN Rozměry Připojení k síti Výkon (jen tyto žárovky) Technika VF Úhel záchytu Vysílací výkon Dosah Časové nastavení Soumrakové nastavení Krytí Teplotní rozmezí Třída ochrany Zvláštnosti BRS BRS 81 L BRS 82 L BRS 83 L rázuvzdornost BRS 86 L BRS 87 L BRS L 665 x 104 x 77 mm BRS L 430 x 104 x 77 mm BRS L T5 24 W BRS L TC L 24 W (1 čipem řízené elektr. předř. zařízení) 5,80 GHz (nezávisle na teplotě reaguje na sebemenší pohyb) 360 s úhlem otevření 160 event. přes sklo, dřevo a stěny lehkých staveb přibližně 1 mw 0,5 4 m, plynule nastavitelný, rozsah v bezprostřední blízkosti asi 5 cm 1 min. 15 min 10 C až 50 C I možná synchronizace 2 lamp lze připojit další spotřebiče (max. 200 W) vypínač z bezprostřední blízkosti k bezdotykovému spínání BRS P BRS 80 P EURO BRS 80 P CH BRS 83 P EURO BRS 83 P CH BRS 85 P EURO BRS 85 P CH BRS 80 P, 83 P 710 x 104 x 77 mm BRS 85 P 480 x 104 x 77 mm BRS 80 P, 83 P T5 24 W BRS 85 P TC L 24 W (1 čipem řízené elektr. předř. zařízení) 5,80 GHz (nezávisle na teplotě reaguje na sebemenší pohyb) 360 s úhlem otevření 160 event. přes sklo, dřevo a stěny lehkých staveb přibližně 1 mw 0,5 4 m, plynule nastavitelný, rozsah v bezprostřední blízkosti asi 5 cm 1 min. 15 min 10 C až 50 C I možná synchronizace 2 lamp lze připojit další spotřebiče (max. 200 W) vypínač z bezprostřední blízkosti k bezdotykovému spínání 24 25

14 Senzorové lampy pro venkovní prostory Tak krásná může být energetická úspornost Venkovní lampy s integrovanou senzorovou technikou jsou dnes pevnou součástí dobového plánování osvětlení. Inteligentní lampy spojují maximální úsporu energie s maximálním pohodlím a maximální bezpečností kolem budovy. Oblasti záchytu u infračervených senzorů Senzorové lampy STEINEL lze instalovat stejně rychle jako standardní lampy a jsou k dostání v mnoha atraktivních variantách tvarů a vybavení. Inovace STEINEL, jako např. minisenzor, přitom umožňují elegantní řešení designu s perfektně integrovaným IČ systémem s lepším záchytem a optimálním komfortem při ovládání. Tangenciální záchyt pohyb příčně k senzoru (jmenovitý dosah) Přehled všech předností: Bezpečí, pohodlí a úspora energie automatickým zapínáním a vypínáním světla Kompletní záchyt multičočkovou technikou STEINEL Regulace jasu pro trvalé osvětlení v úsporném provozu s tlumením Velký počet spínacích rozsahů pro spolehlivý záchyt Radiální záchyt pohyb přímo k senzoru (zmenšený záchyt ke jmenovitému dosahu) Individuální nastavení prahové hodnoty soumrakového nastavení a doby spínání Rychlá instalace Atraktivní design Vhodné pro úsporné žárovky 27

15 Senzorová technika pro venkovní prostory Senzorová technika pro venkovní prostory Rozsvícení a zhasnutí světla... automatické Jak funguje infračervený hlásič pohybu? Špičková technologie s progresivním designem Každé tělo, jehož teplota leží nad absolutním nulovým bodem (-273,15 C), vydává elektromagnetické záření. Při teplotě lidského těla se toto záření pohybuje v oblasti infračerveného záření. Tuto skutečnost využívají pasivní infračervené (PIR) hlásiče pohybu. Přístroje zaznamenají pomocí vysoce citlivých infračervených detektorů sebemenší zakolísání okolní teploty a na tuto změnu okamžitě reagují. Oblast záchytu je segmentovými čočkami rozložena na aktivní a pasivní zóny. Průchod hranice zóny teplým tělesem je senzorem zaznamenán jako kolísání záření, a tak vydá signál. Tento signál je využit řízením světla nebo jinými elektrickými spotřebiči. Dosah senzoru Senzory STEINEL mají zpravidla max. dosah 12 m, který lze při přímém směru chůze zkrátit. segmentová čočka pyrodetektor Úhel záchytu multičoček Senzory STEINEL s multičočkou jsou na základě velkého úhlu záchytu 180 až 360 vhodné ke kompletnímu zabezpečení i velkých ploch. 180 / 2 senzory 240 / 2 senzory 360 / 3 senzory aktivní zóna úhel záchytu pasivní zóna 23 C Úhel otevření multičoček Úhel otevření multičočky se podle modelu pohybuje mezi 90 a 180 s přesným zachycením oblasti s ochranou proti podlezení. 35 C Fasáda a venkovní zařízení jsou vizitkou každého domu. Tento dojem silně umocňuje i osvětlení. Mnoho zákazníků má při výběru vhodných lamp přiměřeně vysoké nároky. Často je senzorová čočka nezbytná u PIR systémů vnímána jako opticky rušivá. Společnost STEINEL proto brzy začala hledat cesty, jak senzorový systém integrovat do designu lampy tak, aby nebyl pokud možno vidět, ale zároveň nesmělo dojít k omezení funkcí. Milníkem v tomto směru byl vývoj minisenzoru STEINEL. Systém je tak malý, že jej lze perfektně integrovat do designu lampy. Tato miniaturizace je možná na základě kombinace extrémně výkonného senzorového čipu s přesnou zrcadlovou optikou, která infračervené záření zachytí malým, sotva viditelným prstencovým okénkem v okruhu 360 a předá jej čipu. Modul také obsahuje kompletní řízení lampy mikročipem. Dostupné programy lze pohodlně u sejmutého modulu nastavovat tlačítky. Nový koncept obsluhy K dosažení rychlé, intuitivní adaptabilnosti senzorové elektroniky vůči individuálním požadavkům uživatelů, lze celý senzorový modul vyjmout z lampy, v klidu nastavit, zase zasunout a zajistit proti krádeži. Budou-li prováděna nastavení, tak se lampa sama zapne, jakmile bude vyjmut senzor. To je praktické při soumraku nebo v noci. Všechny důležité informace jsou natištěny na senzorovém modulu, takže není zapotřebí žádný návod k použití. asi 5 m asi 12 m Funkční programy Pozvolné a mírné rozjasňování světla Krycí clony Ke všem senzorům jsou přiloženy krycí clony k individuálnímu vymezení oblastí záchytu (např. sousední pozemek/ silnice). Trvalé osvětlení Chcete-li zachovat plné světlo po delší dobu, můžete u mnoha senzorů a senzorových lamp STEINEL přepnout na trvalé osvětlení dvojím krátkým stiskem síťového spínače (4 hod.). Soumrakové nastavení Soumrakové spínače brání zapnutí světla za bílého dne tím, že měří světelnost okolí. Regulátorem je možné nastavit prahovou hodnotu světelnosti, při které bude světlo zapnuto. Časové nastavení Lux 5 s 15 min Regulace jasu Watt-o-matic STEINEL umožňuje noční trvalé osvětlení s individuálně nastavitelným jasem 0 50%. Při pohybu se pak lampa na nastavenou dobu sepne na plný výkon. Všechny senzory a senzorové lampy STEINEL jsou vybaveny časovačem, který zajišťuje, že světlo zůstane po předchozím zaznamenaném pohybu po nastavenou dobu svítit. Pozvolné a mírné rozjasňování světla Inovovaná funkce pozvolného rozjasňování světla STEINEL elegantně a pozvolna zvýší výkon žárovky na 100%, popř. jej sníží. To šetří oči a zvyšuje životnost žárovky. Standardní program (přednastavený) pro žárovky: pozvolné a mírné rozjasňování světla, bez základního jasu při soumraku. Komfortní program pro žárovky: pozvolné a mírné rozjasňování světla, 25% základní jas při soumraku. Komfortní úsporný program pro žárovky: pozvolné a mírné rozjasňování světla, 25% základní jas až do půlnoci (půlnoc se stanoví změřením postupu slunce). Program pro úsporné žárovky: světlo se rozsvítí při pohybu a po nastavené době zase zhasne. Bez pozvolného rozjasňování světla, bez základního jasu. časové nastavení soumrakové nastavení Inovovaná funkce pozvolného rozjasňování světla STEINEL elegantně a pozvolna zvýší výkon žárovky na 100% popř. jej zase sníží na 0%. Vypadá špičkově a navíc zvyšuje životnost žárovky. Funkce základního jasu Všechna svítidla STEINEL s minisenzorem mohou být na přání (programy 2 a 3) používána se základním jasem přibližně 25% (Watt-o-matic) až do půlnoci nebo po celou noc. Při pohybu se pak lampa na nastavenou dobu sepne na plný výkon. 4 Std./h 0 50% Soft volicí spínač programů 29

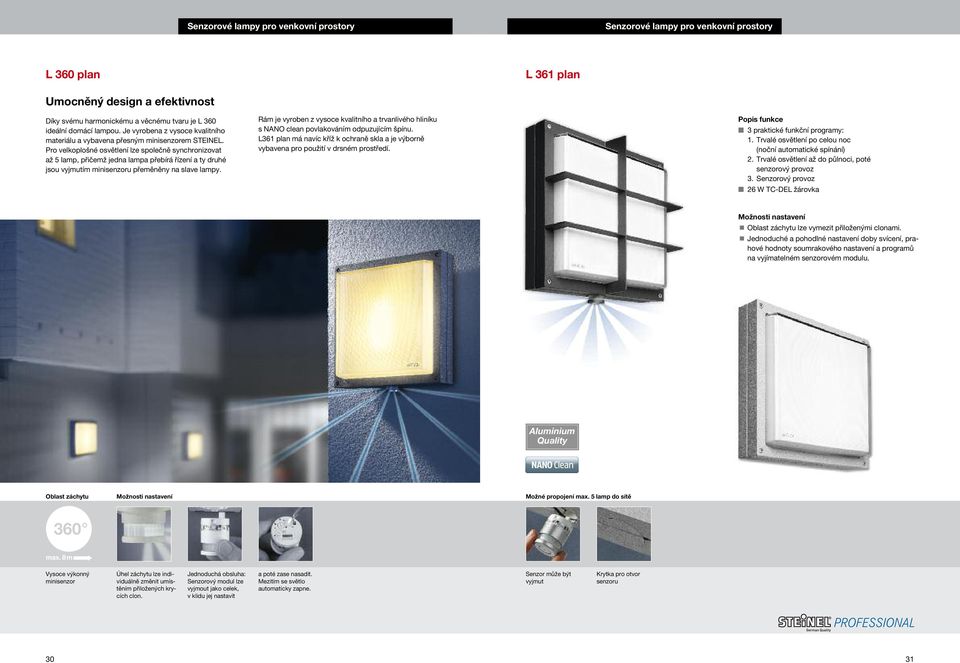

16 Senzorové lampy pro venkovní prostory Senzorové lampy pro venkovní prostory L 360 plan L 361 plan Umocněný design a efektivnost Díky svému harmonickému a věcnému tvaru je L 360 ideální domácí lampou. Je vyrobena z vysoce kvalitního materiálu a vybavena přesným minisenzorem STEINEL. Pro velkoplošné osvětlení lze společně synchronizovat až 5 lamp, přičemž jedna lampa přebírá řízení a ty druhé jsou vyjmutím minisenzoru přeměněny na slave lampy. Rám je vyroben z vysoce kvalitního a trvanlivého hliníku s NANO clean povlakováním odpuzujícím špínu. L361 plan má navíc kříž k ochraně skla a je výborně vybavena pro použití v drsném prostředí. Popis funkce 3 praktické funkční programy: 1. Trvalé osvětlení po celou noc (noční automatické spínání) 2. Trvalé osvětlení až do půlnoci, poté senzorový provoz 3. Senzorový provoz 26 W TC-DEL žárovka Oblast záchytu lze vymezit přiloženými clonami. Jednoduché a pohodlné nastavení doby svícení, prahové hodnoty soumrakového nastavení a programů na vyjímatelném senzorovém modulu. Aluminium Quality Oblast záchytu Možné propojení max. 5 lamp do sítě Vysoce výkonný minisenzor Úhel záchytu lze individuálně změnit umístěním přiložených krycích clon. Jednoduchá obsluha: Senzorový modul lze vyjmout jako celek, v klidu jej nastavit a poté zase nasadit. Mezitím se světlo automaticky zapne. Senzor může být vyjmut Krytka pro otvor senzoru 30 31

17 Senzorové lampy pro venkovní prostory Senzorové lampy pro venkovní prostory L 266 cube Elegantní svíticí blok s LED efektem Funkční design světla ve svém nejušlechtilejším tvaru: L 266 cube má zvláštní efektivní osvětlení LED, které neosvětluje jen stěnu domu, ale také atraktivně a úsporně vrhá do správného světla tlačítko zvonku, jmenovku nebo domovní číslo. Vysoce kvalitní vzhled této exkluzivní senzorové lampy završují ručně vyrobené, foukané sklo, hliníkový rám s nano povlakováním odpuzujícím špínu a přesný senzor. K docílení dlouho a stejnoměrně prosvětleného skla jsou tyto senzorové lampy dodávány s inovovanými adaptéry G9 (nebo žárovkami). 1 W Power Effect Aluminium Quality L 266 cube Al-stříbrná Opálová, matná L 266 cube Al-antracit Opálová, matná Efektní světlo Oblast záchytu L 266 cube Al-antracit Opálová, matná L 266 cube Al-antracit Opálová, matná Design světla nebo funkční světlo, např. k osvětlení domovního čísla Časové a soumrakové nastavení. Rozsvícení nebo zhasnutí světla LED Zmenšení dosahu Zmenšení úhlu záchytu 32 33

18 Senzorové lampy pro venkovní prostory Senzorové lampy pro venkovní prostory L 274 BLOC L 274 BLOC Nadčasově lineární Vysoce kvalitní hliník a ručně vyrobené, foukané opálové sklo tvoří rám této kvalitní lampy bez ozdob. Perfektně integrovaný minisenzor zajišťuje přesný a bezpečný záchyt. Popis funkce 4 v praxi osvědčené funkční programy s pozvolným rozjasňováním světla a základním jasem 25 %. Trvalé osvětlení (4 h) spínané síťovým spínačem. Oblast záchytu lze vymezit přiloženými clonami. Jednoduché a pohodlné nastavení doby svícení, prahové hodnoty soumrakového nastavení a programů na vyjímatelném senzorovém modulu. Aluminium Quality Oblast záchytu Vysoce výkonný minisenzor Úhel záchytu lze individuálně změnit umístěním přiložených krycích clon. Jednoduchá obsluha: Senzorový modul lze vyjmout jako celek, v klidu jej nastavit a poté zase nasadit. Mezitím se světlo automaticky zapne

19 Senzorové lampy pro venkovní prostory Senzorové lampy pro venkovní prostory L 890 pure Ryzí design pro náročné estéty Ušlechtilý vzhled, znamenité materiály a přesná senzorová technika jsou atributy této neobyčejné lampy. Ozdobný kryt pro plochý rám se podle přání skládá ze skla nebo hliníku a je k dostání v různých variantách. Kvalitní opálové sklo lampy je ručně vyrobené, foukané. L 890 pure Al-stříbrná Popis funkce: Integrované, pozvolné rozjasňování světla Regulace základního jasu 0 50% (Watt-o-matic). Při pohybu se pak lampa na nastavenou dobu sepne na plný výkon. Trvalé osvětlení (4 h) spínané síťovým spínačem : Základní dosah lze otáčením multičočky nastavit na max. 12 m popř. max. 5 m Oblast záchytu lze vymezit přiloženými krycími clonami Komfortní funkční tlačítka k přesnému nastavení doby svícení, prahové hodnoty soumrakového nastavení a regulaci jasu L 890 pure sklo, černá, jiskřicí efekt Aluminium Quality L 890 pure Al-antracit L 890 pure sklo, bílá L 890 pure sklo, stříbrná Oblast záchytu Al-stříbrná Al-antracit Sklo, černá, jiskřicí efekt Sklo, bílá Sklo, stříbrná Dosah lze rychle nastavit jednoduchým otáčením multičočky ze 12 na 5 m. Individuálně lze vymezit úhel záchytu a dosah umístěním přiložených krycích clon. Komfortní funkční tlačítka. Základní jas lze plynule regulovat od 0 do 50 % (Watt-o-matic)

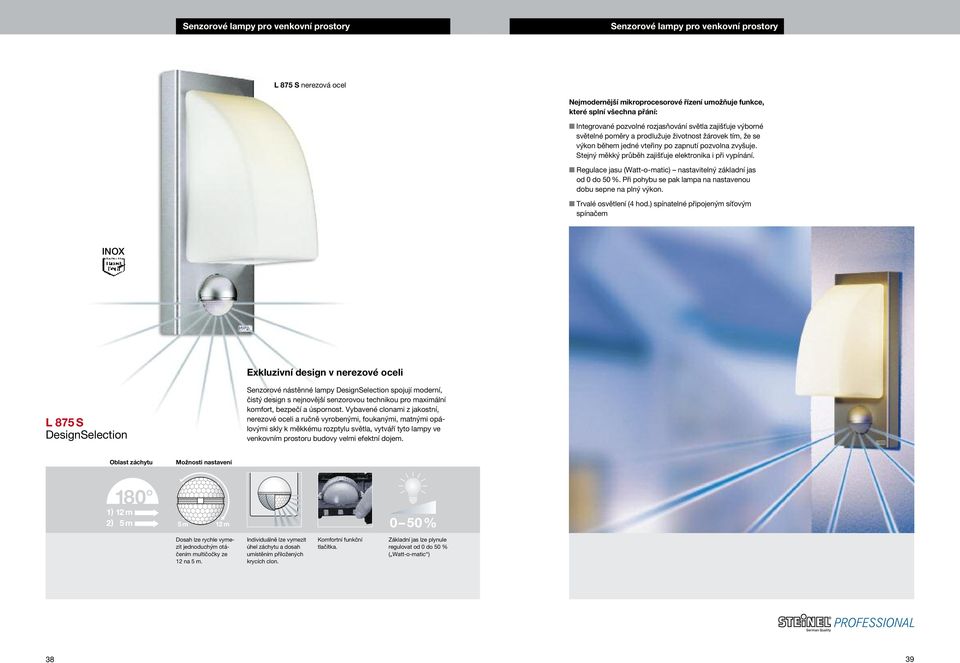

20 Senzorové lampy pro venkovní prostory Senzorové lampy pro venkovní prostory L 875 S nerezová ocel Nejmodernější mikroprocesorové řízení umožňuje funkce, které splní všechna přání: Integrované pozvolné rozjasňování světla zajišťuje výborné světelné poměry a prodlužuje životnost žárovek tím, že se výkon během jedné vteřiny po zapnutí pozvolna zvyšuje. Stejný měkký průběh zajišťuje elektronika i při vypínání. Regulace jasu (Watt-o-matic) nastavitelný základní jas od 0 do 50 %. Při pohybu se pak lampa na nastavenou dobu sepne na plný výkon. Trvalé osvětlení (4 hod.) spínatelné připojeným síťovým spínačem INOX Exkluzivní design v nerezové oceli L 875S DesignSelection Senzorové nástěnné lampy DesignSelection spojují moderní, čistý design s nejnovější senzorovou technikou pro maximální komfort, bezpečí a úspornost. Vybavené clonami z jakostní, nerezové oceli a ručně vyrobenými, foukanými, matnými opálovými skly k měkkému rozptylu světla, vytváří tyto lampy ve venkovním prostoru budovy velmi efektní dojem. Oblast záchytu Dosah lze rychle vymezit jednoduchým otáčením multičočky ze 12 na 5 m. Individuálně lze vymezit úhel záchytu a dosah umístěním přiložených krycích clon. Komfortní funkční tlačítka. Základní jas lze plynule regulovat od 0 do 50 % ( Watt-o-matic ) 38 39

21 Senzorové lampy pro venkovní prostory Senzorové lampy pro venkovní prostory L 320 wave L 321 wave L 320 wave Al-antracit horizontálně namontované L 320 wave Al-stříbrná vertikálně namontované L 321 wave Al-stříbrná svisle vyklenutá Kreativní a exkluzivní Je považována za nejkreativnější nástěnnou lampu v sortimentu firmy STEINEL. Jedna strana zajišťuje světlé halogenové osvětlení při zaznamenání pohybu. Druhá strana v noci svými LED osvětluje domovní číslo, takže působí tajemným a lehkým dojmem. Obě strany lze svisle kombinovat. Vodorovně, svisle, modul LED vlevo nebo vpravo, v jednoduchém nebo dvojitém provedení: Fascinující čtvercový, zvlněný design se dá ideálně kombinovat, a zapůsobí na každého návštěvníka. L 321 wave Al-antracit vodorovně vyklenutá Senzor je možné variabilně zasouvat. Tím lze lampu bezproblémově použít nastojato nebo naležato. Lampa je vybavena osvětlením LED, které zezadu efektivně osvětluje domovní číslo. Aluminium Quality Oblast záchytu Programové nastavení Sensor Nejmodernější mikroprocesorové řízení umožňuje funkce, které splní všechna přání: Integrované pozvolné rozjasňování světla při zapnutí zajišťuje výborné světelné poměry a prodlužuje životnost žárovek tím, že se výkon během jedné vteřiny po zapnutí pozvolna zvyšuje. Stejně pozvolný průběh zajišťuje elektronika i při vypínání. Trvalé osvětlení (4 h) spínatelné připojeným síťovým spínačem. Vysoce výkonný minisenzor. Úhel záchytu lze individuálně změnit umístěním přiložených krycích clon. Jednoduchá obsluha: Senzorový modul lze vyjmout jako celek, v klidu jej nastavit a poté zase nasadit. Mezitím se lampa automaticky zapne. ZAPNUTÍ LED od prahové hodnoty soumrakového nastavení po celou noc. ZAPNUTÍ LED od prahové hodnoty soumrakového nastavení až do poloviny noci. ZAPNUTÍ LED při zaznamenání pohybu

22 Senzorové lampy pro venkovní prostory Senzorové lampy pro venkovní prostory L 410 S bílá L 400 S bílá L 410 S černá L 400 S L 410 S L 430 S Oblast záchytu L 430 S bílá Úhel záchytu lze individuálně změnit umístěním přiložených krycích clon. Klasická symbióza tvaru a funkce Jednoduché nastavení funkcí otočným regulátorem : L 400 S černá Řada 400 STEINEL se vyznačuje moderní technikou, pečlivým zpracováním a atraktivním designem. Vybavení s pokročilým multičočkovým systémem STEINEL odkrývá senzorovým lampám velkou monitorovací oblast s "výhledem" 360. Tím jsou také zachyceny pohyby za zády lampy. Krycími clonami lze podle potřeby zmenšit dosah až na 1 m, přičemž i pole záchytu může být zaměřeno podle individuálních požadavků. Integrovaná regulace výkonu dovoluje úsporný trvalý provoz se sníženým jasem během nočních hodin: Místo úplného vypnutí reguluje elektronika výkon lampy v klidovém stavu zpět na přednastavenou hodnotu. Přitom lze zvolit základní jas v rozmezí od 0 do 50 %. Skla jsou z ručně vyrobeného, foukaného křišťálového nebo triopálového skla. Rameno lampy je u všech modelů k dostání v černé nebo bílé barvě, a je vyrobeno z robustního materiálu extrémně odolného vůči povětrnostním vlivům. L 430 S černá Základní jas lze regulovat od 0 do 50 % (Watto-matic). Při pohybu se pak lampa na nastavenou dobu sepne na plný výkon

23 Senzorové lampy pro venkovní prostory Senzorové lampy pro venkovní prostory L 870 S bílá L 870 S šedá Nejmodernější mikroprocesorové řízení umožňuje funkce, které splní všechna přání: Integrované pozvolné rozjasňování světla zajišťuje výborné světelné poměry a prodlužuje životnost žárovek tím, že se výkon během jedné vteřiny po zapnutí pozvolna zvyšuje. Stejný měkký průběh zajišťuje elektronika i při vypínání. Regulace jasu (Watt-o-matic) nastavitelný základní jas od 0 do 50 %. Při pohybu se pak lampa na nastavenou dobu sepne na plný výkon. Trvalé osvětlení (4 hod.) spínatelné připojeným síťovým spínačem L 870S Robustní Senzorové lampy z rázuvzdorného materiálu, do drsnějšího prostředí Ideální řešení pro bezpečné a úsporné nasvícení ploch v oblastech ohrožených vandalismem, např. vstupních oblastí domů pro více rodin, obytných zařízení nebo komerčních budov. Mřížkou chráněný senzor a plastový kryt z rázuvzdorného, extrémně stabilního polykarbonátu bezpečně chrání nejmodernější multičočkovou techniku STEINEL před použitím násilí a brání poranění při rozbití skla. Nahoře zkosený kryt nedovoluje sem stavět nějaké předměty nebo lampu zakrývat. Oblast záchytu Dosah lze rychle vymezit jednoduchým otáčením multičočky ze 12 na 5 m. Individuálně lze vymezit úhel záchytu a dosah umístěním přiložených krycích clon. Komfortní funkční tlačítka. Základní jas lze plynule regulovat od 0 do 50 % ( Watt-o-matic ) 44 45

24 Senzorové lampy pro venkovní prostory Senzorové lampy pro venkovní prostory L 360 plan / L 361 plan L 266 cube L 274 BLOC L 890 pure L 320 wave L 321 wave 26 W TC-DEL žárovka Možná synchronizace (max. 5 lamp) Vysoce výkonný minisenzor Ozdobná senzorová lampa Včetně efektního světla power LED Včetně adaptérového modulu G9 Výrazný design Vysoce výkonný minisenzor Clony jsou k dostání v různých barvách ze skla a kovu Komfortní ovládání funkčními tlačítky Modulové lampy k montáži na stěnu Vysoce výkonný minisenzor Design LED světla Vhodný doplněk k L 320 wave Vysoce výkonný minisenzor EAN L 360 plan / L 361 plan Al-stříbrná Al-antracit L 360 plan L 361 plan L 266 cube Al-stříbrná Al-antracit L 266 cube L 274 BLOC hliník EAN L 890 pure sklo, bílá sklo, stříbrnáal-stříbrná Al-antracit sklo, černá, jiskřicí efekt L 320 wave Al-stříbrná Al-antracit L 321 wave Al-stříbrná Al-antracit Rozměry (v x š x h) Připojení k síti Výkon přídavný spínaný výkon Úhel záchytu Dosah Senzorika Časové nastavení Soumrakové nastavení Regulace jasu Trvalé osvětlení Krytí Teplotní rozmezí Třída ochrany Zvláštnosti L 360 plan 310 x 290 x 105 mm L 361 plan 310 x 290 x 125 mm 26 W / TC-DEL žárovka (výhradně) max. 300 W 360 s ochranou proti podlezení 8 m kolem dokola 2 úrovně záchytu, 512 spínacích rozsahů 5 s 15 min spínatelné, celá nebo polovina noci 10 C až 50 C II nastavení 3 prakticky zaměřených programů na vyjímatelném senzorovém modulu 1 Trvalé osvětlení po celou noc, pak senzorový provoz 2 Trvalé osvětlení do půlnoci (noční automatický provoz) 3 Senzorový provoz 445 x 113 x 165 mm max. 2 x 40 W / G9 nebo max. 100 W / E 27 efektivní osvětlení Power LED, asi 1 W 240 s úhlem otevření 180 max. 12 m; teplotně stabilizovaný 9 úrovní záchytu, 304 spínacích rozsahů 5 s 15 min spínatelné (4 hod.) I včetně pozvolného rozjasňování světla včetně adaptérového modulu G9 odpojitelné efektní světlo řízené soumrakovým nastavením 270 x 100 x 141 mm max. 2 x 40 W / G9 360 s ochranou proti podlezení 8 m kolem dokola 2 úrovně záchytu, 512 spínacích rozsahů 5 s 15 min 0 % nebo 25 % (Watt-o-matic) 4 hod. nastavitelné I včetně pozvolného rozjasňování světla a 4 prakticky zaměřených programů na vyjímatelném senzorovém modulu 1 Standardní program pro žárovku: Pozvolné rozjasňování světla, bez základního jasu 2 Komfortní program pro žárovku: Pozvolné rozjasňování světla + základní jas 3 Komfortní úsporný program pro žárovku: Pozvolné rozjasňování světla + základní jas až do půlnoci 4 Normální program pro žárovku: Bez pozvolného rozjasňování světla, bez základního jasu Rozměry (v x š x h) Připojení k síti Výkon Úhel záchytu Dosah Senzorika Časové nastavení Soumrakové nastavení Regulace jasu Trvalé osvětlení Krytí Teplotní rozmezí Třída ochrany Zvláštnosti 300 x 210 x 120 mm max. 100 W / E 27 (možná úsporná žárovka) 140 s úhlem otevření 90 základní nastavení 1: max. 12 m základní nastavení 2: max. 5 m; teplotně stabilizovaný 10 úrovní záchytu (12 m) 9 úrovní záchytu (5 m) 480 spínacích rozsahů (12 m) 412 spínacích rozsahů (5 m) 5 s 15 min 0 50 % (Watt-o-matic) spínatelné (4 hod.) IP 43 II včetně pozvolného rozjasňování světla 410 x 205 x 95 mm max. 2 x 40 W / G9 skleněná tabulka podsvícená světelnou diodou, asi 1 W 360 s ochranou proti podlezení max. 8 m kolem dokola 2 úrovně záchytu, 512 spínacích rozsahů 5 s 15 min 25 % (Watt-o-matic) spínatelné, celá nebo polovina noci II včetně pozvolného rozjasňování světla 3 prakticky zaměřená programová nastavení 1 zapnutí LED od prahové hodnoty soumrakového nastavení po celou noc 2 zapnutí LED od prahové hodnoty soumrakového nastavení do půlnoci zapnutí LED při zaznamenání pohybu. 3 včetně samolepicích číslic pro použití jako lampa osvětlující domovní číslo 205 x 205 x 95 mm max. 2 x 40 W / G9 skleněná tabulka podsvícená světelnou diodou, asi 1 W 360 s ochranou proti podlezení max. 8 m kolem dokola 2 úrovně záchytu, 512 spínacích rozsahů 5 s 15 min 25 % (Watt-o-matic) spínatelné, celá nebo polovina noci II včetně pozvolného rozjasňování světla 3 prakticky zaměřená programová nastavení 1 zapnutí LED od prahové hodnoty soumrakového nastavení po celou noc 2 zapnutí LED od prahové hodnoty soumrakového nastavení do půlnoci zapnutí LED při zaznamenání pohybu. 3 včetně samolepicích číslic pro použití jako lampa osvětlující domovní číslo 46 47

25 Senzorové lampy pro venkovní prostory Senzorové lampy pro venkovní prostory L 875 S L 400 S / L 410 S L 430 S L 870 S Těleso z nerezové oceli Exkluzivní design Ručně vyrobené, foukané, matné opálové sklo Tvar a funkce početné varianty designu Plastový kryt z rázuvzdorného, extrémně stabilního polykarbonátu Chráněný senzor EAN Rozměry (v x š x h) Připojení k síti Výkon L 875 S L 875 S ušlechtilá ocel x 141 x 161 mm max. 100 W / E 27 (možná úsporná žárovka) L 400 S / L 410 S / L 430 S černá bílá L 400 S L 410 S L 430 S L 400 S/410 S 335 x 215 x 250 mm L 430 S 358 x 212 x 248 mm max. 60 W / E 27 (možná úsporná žárovka) EAN Rozměry (v x š x h) Připojení k síti Výkon L 870 S bílá šedá x 185 x 115 mm max. 75 W / E 27 (možná úsporná žárovka) Úhel záchytu Dosah Senzorika Časové nastavení Soumrakové nastavení Krytí Teplotní rozmezí Třída ochrany Regulace jasu Trvalé osvětlení Zvláštnosti 180 s úhlem otevření 90 základní nastavení 1: max. 12 m základní nastavení 2: max. 5 m + jemné seřízení pomocí krycích clon; teplotně stabilizovaný 10 úrovní záchytu (12 m) 9 úrovní záchytu (5 m) 480 spínacích rozsahů (12 m) 412 spínacích rozsahů (5 m) 5 s 15 min II 0 50 % (Watt-o-matic) 4 hod. spínatelné včetně pozvolného rozjasňování světla 360 s úhlem otevření m všemi směry přestavitelný díky krycím clonám 5 úrovní záchytu, 276 spínacích rozsahů 10 s 15 min II 0 50 % (Watt-o-matic) rohový nástěnný držák (EWH 03) volitelně k dostání výrobek č (černá) výrobek č (bílá) Úhel záchytu Dosah Senzorika Časové nastavení Soumrakové nastavení Krytí Teplotní rozmezí Třída ochrany Regulace jasu Trvalé osvětlení Zvláštnosti 180 s úhlem otevření 90 základní nastavení 1: max. 12 m základní nastavení 2: max. 5 m + jemné seřízení pomocí krycích clon; teplotně stabilizovaný 10 úrovní záchytu (12 m) 9 úrovní záchytu (5 m) 480 spínacích rozsahů (12 m) 412 spínacích rozsahů (5 m) 5 s 15 min II 0 50 % (Watt-o-matic) 4 hod. spínatelné včetně pozvolného rozjasňování světla Třída IK 07 rázuvzdorný 48 49

26 Senzorový reflektor LED pro venkovní prostory Reflektor Power LED XLed 10 XLed 25 XLed-SL 10 XLed-SL 25 Okamžitě světlo jasné jako den a současně vysoká energetická úspornost Vyznamenání za: Inovace Design Komfortní ovládání Ekologie Senzorem řízené halogenové světlo slouží bezpečnosti, ale jen podmíněně splňuje dnešní požadavky na energetickou úspornost. Úsporné žárovky nenabízí žádné alternativy, protože jejich světlo se nezdá být dostatečně rychle jasné. Reflektory XLed značky STEINEL představují nový a proveditelný koncept, který ideálně kombinuje technologie senzoriky a LED osvětlení: Okamžitě 100% světlo elektronicky regulovaných LED jen asi při 30 % využité energie v porovnání se standardními halogenovými reflektory. Tak se z funkčního výrobku stala pozoruhodnost

27 Senzorový reflektor LED pro venkovní prostory Senzorový reflektor LED pro venkovní prostory XLed 10 XLed 25 Téměř neomezené možnosti použití díky jedinečné flexibilitě Technické špičky XLed dle výběru s 10 popř. 25 LED ve světelné hlavě s plochým designem, Al. XLed 10 černá K realizaci tohoto skvělého řešení osvětlení byly nalezeny zcela nové cesty. V řízení, chlazení a v designu. Novodobé High-End LED 3 W se používají se speciálně vyvinutým chlazením a s vymyšlenými optikami. Avšak skutečným zlatým hřebem je aktivní mikroprocesorová řídicí elektronika. Výsledek ohromí: zářivé jasné světlo kolem celé budovy při minimálním využití energie. K tomu ještě fascinující světelný účinek s jedinečnou směrovou flexibilitou. XLed 25 černá Příkon asi 25 popř. 60 W. Integrovaný snímač pohybu se záchytem 240 při dosahu 12 m. 270 horizontální a 200 vertikální rozsah natočení Integrovaná elektronická předřadná zařízení. Řízení ATC Active-Thermo-Control. Možný externí spínací výstup k propojení do sítě. Lze zvolit 10 % režim základního jasu (10 minut doběh po sepnutí nebo po celou noc.) Možná montáž pod stříškami, protože nemusí být zachováván bezpečnostní odstup 1 m. Životnost LED: hodin. Jednoduchá 2dílná montáž. 200 XLed 10 bílá 270 XLed 25 bílá Plochý design, Al: extrémně otočná světelná hlava 70 % úspora energie Dlouhá životnost LED Oblast záchytu Fotometrické křivky XLed Evolution II s plošným osvětlením C0 / C180 C90 / C270 Časové, soumrakové nastavení a nastavení základního jasu Zmenšení dosahu záchytu Zmenšení úhlu záchytu XLed 10/XLed

28 Reflektory LED pro venkovní prostory Senzorové reflektory LED pro venkovní prostory XLed-SL 25 Výkonné reflektory LED XLed 10 XLed 25 XLed-SL 10 XLed-SL 25 Senzační reflektory LED XLed jsou nyní k dispozici i ve verzi slave bez senzoru. Tak lze rozšířit senzorem řízené systémy s několika světly s technikou LED. Integrovaná slave elektronika umožňuje regulaci prostřednictvím senzorem řízeného XLed. Samozřejmě je reflektor LED i samostatně perfektním řešením pro vysoce efektivní osvětlení. Světelná hlava s plochým designem vybavená 10 popř. 25 power LED je vyrobena z kvalitního hliníku, a lze ji díky její extrémní otáčivosti optimálně zaměřit na osvětlovanou plochu. Trvanlivé LED zajišťují oslepující jas při minimální spotřebě proudu. Kvůli nepatrnému vývinu tepla lze reflektory Xled také bezproblémově umístit pod stříšky atd. Světelná hlava LED s plochým designem Otočná hlava LED Integrovaná elektronická předřadná zařízení Řízení ACT - Active-Thermo-Control Základní jas po celou noc nebo 10 min. Světelná hlava LED s plochým designem Otočný reflektor Integrovaná elektronická předřadná zařízení Řízení ACT - Active-Thermo-Control XLed-SL 10 SENSOR EAN XLed 10 XLed 25 XLed-SL 10 XLed-SL 25 černá bílá černá bílá černá bílá černá bílá Fotometrická křivka XLED 10/XLED % úspora energie Dlouhá životnost LED Rozměry (v x š x h) Připojení k síti Výkon Přídavný spínaný výkon Životnost LED Úhel záchytu Dosah Senzorika Časové nastavení Soumrakové nastavení Krytí Regulace jasu Trvalé osvětlení Teplotní rozmezí Zvláštnosti Příslušenství 205 x 200 x 220 mm 10 LED, asi 25 W max. 800 W (ohmické zatížení, např. žárovka) max. 400 W (nekompenzovaný, induktivní, cos ϕ = 0,5, např. zářivky) s elektronickými předřadnými zařízeními, kapacitní, např. úsporné žárovky, max. 4 kusy, 88 μf až hod. (u 3 hod./den, asi 45 let) 240 s ochranou proti podlezení 12 m kolem dokola, teplotně stabilizovaný 9 úrovní záchytu, 304 spínacích rozsahů 5 s 15 min 10 % základní jas (asi 3 W) 4 hod. nastavitelné těleso vertikálně otočné: 200 těleso horizontálně otočné: 270 Stříbrný kolík k zabodnutí do země 365 x 136 x 80 mm výrobek č.: x 200 x 220 mm 25 LED, asi 60 W max. 800 W (ohmické zatížení, např. žárovka) max. 400 W (nekompenzovaný, induktivní, cos ϕ = 0,5, např. zářivky) s elektronickými předřadnými zařízeními, kapacitní, např. úsporné žárovky, max. 4 kusy, 88 μf až hod. (u 3 hod./den, asi 45 let) 240 s ochranou proti podlezení 12 m kolem dokola, teplotně stabilizovaný 9 úrovní záchytu, 304 spínacích rozsahů 5 s 15 min 10 % základní jas (asi 6 W) 4 hod. nastavitelné těleso vertikálně otočné: 200 těleso horizontálně otočné: 270 Stříbrný kolík k zabodnutí do země 365 x 136 x 80 mm výrobek č.: x 200 x 220 mm 10 LED, asi 25 W až hod. (u 3 hod./den, asi 45 let) hlava vertikálně otočná: 200 hlava horizontálně otočná: 270 Stříbrný kolík k zabodnutí do země 365 x 136 x 80 mm výrobek č.: x 200 x 220 mm 25 LED, asi 60 W až hod. (u 3 hod./den, asi 45 let) hlava vertikálně otočná: 200 hlava horizontálně otočná: 270 Stříbrný kolík k zabodnutí do země 365 x 136 x 80 mm výrobek č.:

29 Senzorové halogenové reflektory pro venkovní prostory Senzorové halogenové reflektory pro venkovní prostory HS 152 XENO stříbrná XENO světlo Prahovou hodnotu soumrakového nastavení a dobu svícení lze individuálně nastavit v širokém rozmezí. Absolutní novinkou je modře zbarvená skleněná tabulka u senzorového halogenového reflektoru HS 152 Xeno. Filtruje halogenové světlo a tímto způsobem zajišťuje barevnou teplotu lamp podobnou dennímu světlu. HS 152 XENO je dimenzován pro výkon maximálně 150 W. HS 502 může být osazen halogenovými žárovkami do 500 W. Vysokonapěťové halogenové tyče patří do rozsahu dodávky. Obě lampy mají dodatečný spínaný výkon pro další spotřebiče. HS 152 XENO bílá XENO s v ě t l o XENO světlo Den se vrátí HS 152 XENO černá HS 152 XENO HS 502 V citlivém funkčním rozsahu nejsou normální lampy často dostatečně jasné. Pro tyto situace vyvinula společnost STEINEL senzorové halogenové reflektory HS 502 a HS 152 XENO. Decentně zakřivená čela tvoří nadčasově elegantní vzhled kompaktních reflektorů. Těleso reflektoru, rám a nástěnný držák jsou vyrobeny ze solidního hliníkového tlakového odlitku. Vybavené pokrokovým DUO senzorem značky STEINEL a multičočkou činí dosah senzoru až 12 m při úhlu záchytu 180 a úhlu otevření 90. Dosah může být bez námahy omezen asi na 5 metrů otáčením dvoupásmové multičočky. Oblast záchytu HS 502 bílá Dosah lze rychle vymezit jednoduchým otáčením multičočky ze 12 na 5 m. Individuálně lze nastavit úhel záchytu a dosah umístěním přiložených krycích clon. K přesnému vyrovnání světelného kužele může být těleso reflektoru horizontálně otočeno o a vertikálně o 40. HS 502 černá 56 57

30 Senzorové halogenové reflektory pro venkovní prostory Halogenové reflektory pro venkovní prostory HS 2160 Akce HS-S 150 W Slave HS 2160 černá Přírůstek v akční skupině Akční reflektory 150 W jsou vybaveny mnohostranně osvědčenou senzorovou technikou IS To znamená spolehlivou kontrolu ploch do 170 m 2. Design odpovídá designu senzoru IS 2160, a tak spolu v akční cenové hladině tvoří údernou skupinu. Bez senzoru Jednoduché propojení do sítě Halogenový reflektor 150 W v kvalitě STEINEL, který může být externím spínacím výstupem připojen k senzorovému halogenovému reflektoru. Těleso z hliníkového tlakového odlitku. : Jednoduché nastavení doby svícení a prahové hodnoty soumrakového nastavení otočným regulátorem HS-S 150 W Slave černá : Těleso reflektoru vertikálně a horizontálně otočné Senzor a hlavu reflektoru lze individuálně nastavit SENSOR HS 2160 bílá HS-S 150 W Slave bílá Oblast záchytu Oblast záchytu lze přesně přizpůsobit natočením. Úhel záchytu lze individuálně změnit umístěním přiložených krycích clon. Otočné těleso reflektoru! Vertikálně 80 a horizontálně 44. Otočné těleso reflektoru! Vertikálně 40 a horizontálně
