DYNATECH T3 PŘESTAVITELNÉ OVLÁDÁNÍ ZACHYCOVAČŮ NÁVOD NA POUŽITÍ A ÚDRŽBU

Transkript

1 DYNATECH T3 PŘESTAVITELNÉ OVLÁDÁNÍ ZACHYCOVAČŮ NÁVOD NA POUŽITÍ A ÚDRŽBU

2 NÁVOD NA POUŽITÍ A ÚDRŽBU 1. ÚVOD 2. POKYNY PRO POUŽÍVÁNÍ A ÚDRŽBU 3. MONTÁŽNÍ PŘÍRUČKA 2 z 11

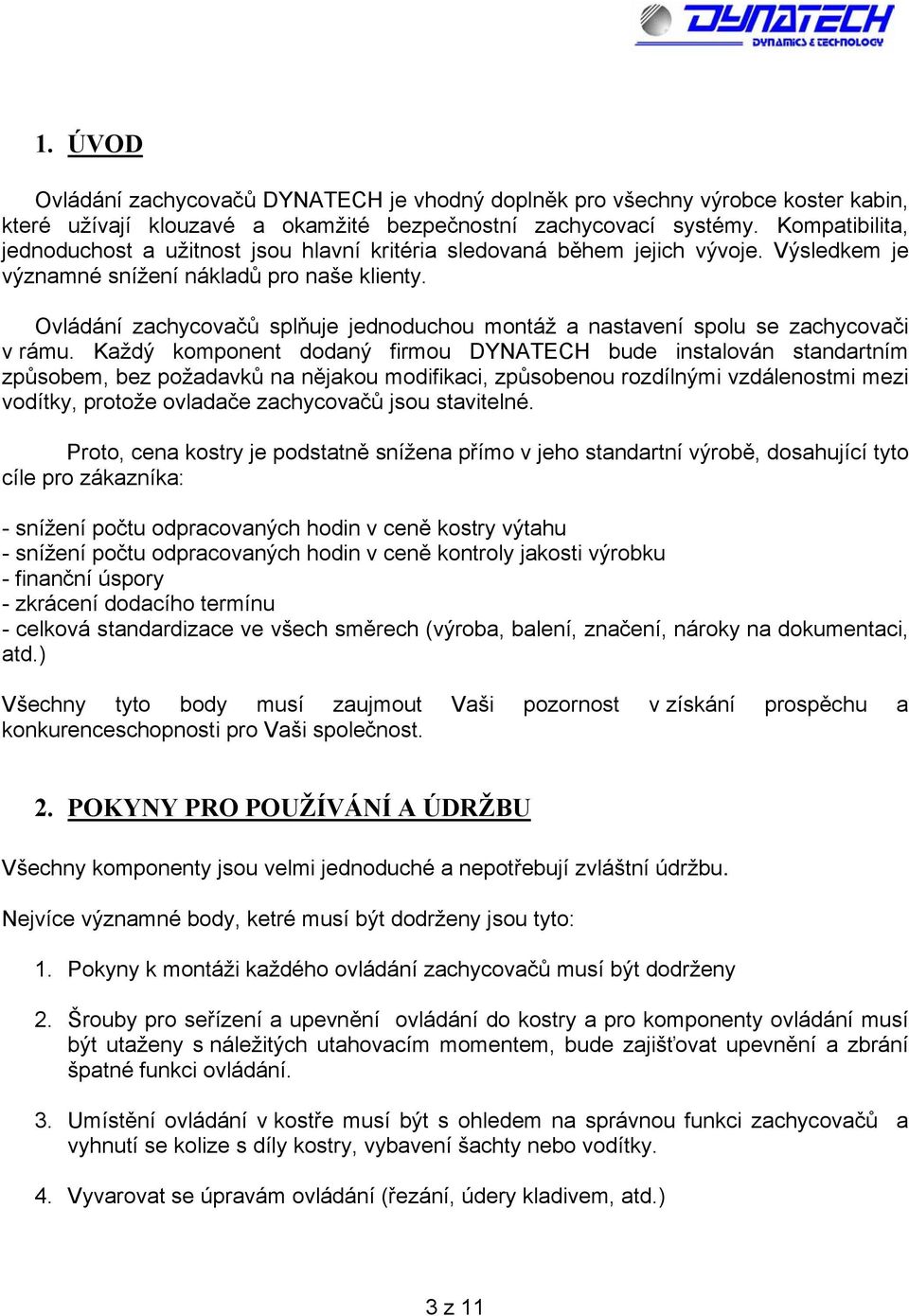

3 1. ÚVOD Ovládání zachycovačů DYNATECH je vhodný doplněk pro všechny výrobce koster kabin, které užívají klouzavé a okamžité bezpečnostní zachycovací systémy. Kompatibilita, jednoduchost a užitnost jsou hlavní kritéria sledovaná během jejich vývoje. Výsledkem je významné snížení nákladů pro naše klienty. Ovládání zachycovačů splňuje jednoduchou montáž a nastavení spolu se zachycovači v rámu. Každý komponent dodaný firmou DYNATECH bude instalován standartním způsobem, bez požadavků na nějakou modifikaci, způsobenou rozdílnými vzdálenostmi mezi vodítky, protože ovladače zachycovačů jsou stavitelné. Proto, cena kostry je podstatně snížena přímo v jeho standartní výrobě, dosahující tyto cíle pro zákazníka: - snížení počtu odpracovaných hodin v ceně kostry výtahu - snížení počtu odpracovaných hodin v ceně kontroly jakosti výrobku - finanční úspory - zkrácení dodacího termínu - celková standardizace ve všech směrech (výroba, balení, značení, nároky na dokumentaci, atd.) Všechny tyto body musí zaujmout Vaši pozornost v získání prospěchu a konkurenceschopnosti pro Vaši společnost. 2. POKYNY PRO POUŽÍVÁNÍ A ÚDRŽBU Všechny komponenty jsou velmi jednoduché a nepotřebují zvláštní údržbu. Nejvíce významné body, ketré musí být dodrženy jsou tyto: 1. Pokyny k montáži každého ovládání zachycovačů musí být dodrženy 2. Šrouby pro seřízení a upevnění ovládání do kostry a pro komponenty ovládání musí být utaženy s náležitých utahovacím momentem, bude zajišťovat upevnění a zbrání špatné funkci ovládání. 3. Umístění ovládání v kostře musí být s ohledem na správnou funkci zachycovačů a vyhnutí se kolize s díly kostry, vybavení šachty nebo vodítky. 4. Vyvarovat se úpravám ovládání (řezání, údery kladivem, atd.) 3 z 11

4 3. MONTÁŽNÍ PŘÍRUČKA 1. Po rozbalení krabice s ovládáním zkontrolovat počet a stav komponentů dle seznamu na poslední straně (FC-10-12). 2. Sestava skupiny PÁKA: Skupina PÁKA se skládá z páky a palce. Každá páka (1 a 2) musí být spojena s palcem (4) čepem (3). Zajištěna bude pojistným kroužkem M8 x 0,8 DIN 471 (5). Palce musí být umístěny vnitřní straně pák se zahloubením dovnitř - obr. 1. obr. 1 obr PŘEVODNÍ TYČ A SESTAVA PÁKY: Každá převodní tyč (7) musí být spojena s opěrou páky (6) zapuštěným šroubem M8x25 DIN 7991 (9). Obě společně pak musí být spojeny s pákou dvěma šrouby M8x16 DIN 933 (8), tak že zahloubení je na vnitřní straně obr z 11

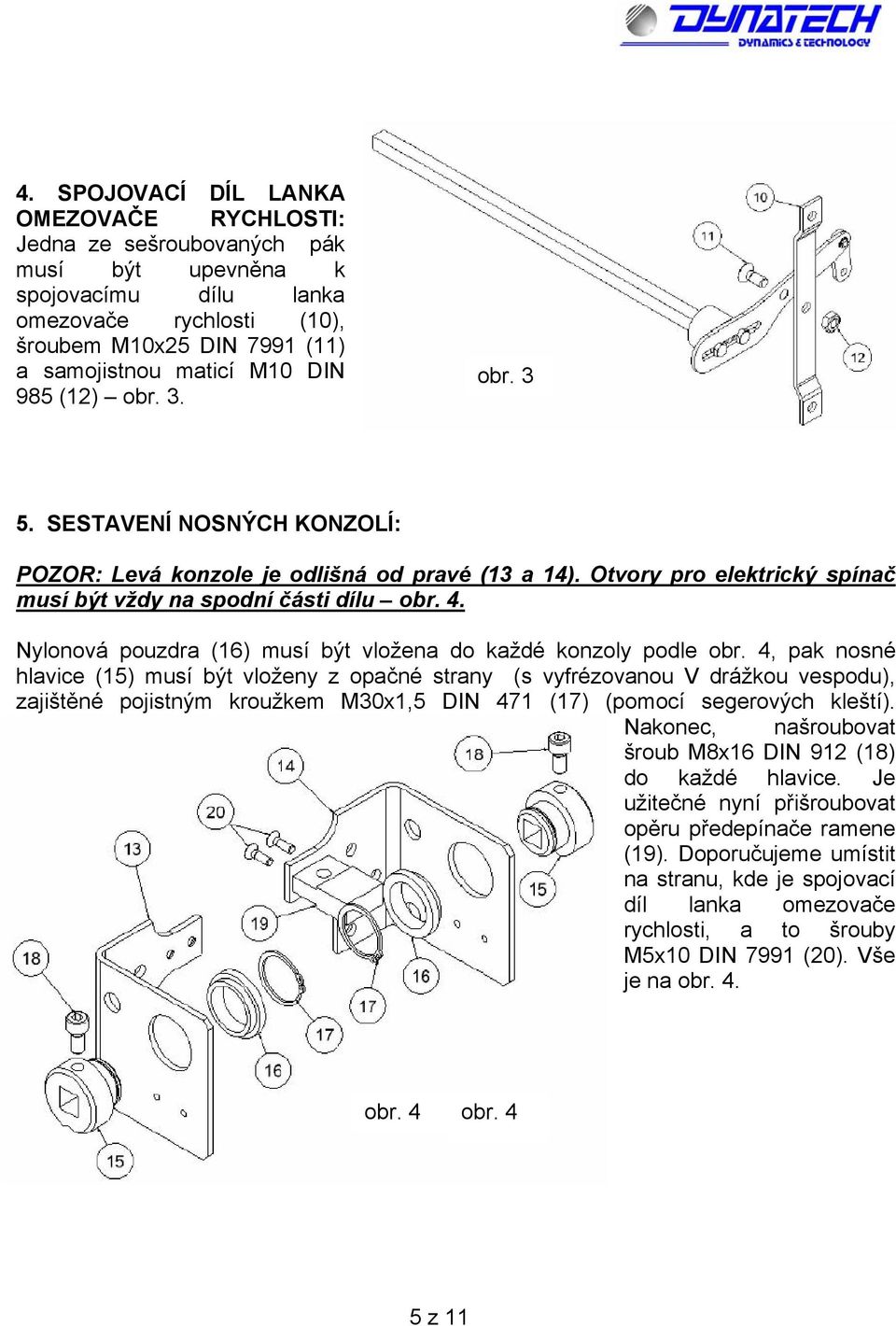

5 4. SPOJOVACÍ DÍL LANKA OMEZOVAČE RYCHLOSTI: Jedna ze sešroubovaných pák musí být upevněna k spojovacímu dílu lanka omezovače rychlosti (10), šroubem M10x25 DIN 7991 (11) a samojistnou maticí M10 DIN 985 (12) obr. 3. obr SESTAVENÍ NOSNÝCH KONZOLÍ: POZOR: Levá konzole je odlišná od pravé (13 a 14). Otvory pro elektrický spínač musí být vždy na spodní části dílu obr. 4. Nylonová pouzdra (16) musí být vložena do každé konzoly podle obr. 4, pak nosné hlavice (15) musí být vloženy z opačné strany (s vyfrézovanou V drážkou vespodu), zajištěné pojistným kroužkem M30x1,5 DIN 471 (17) (pomocí segerových kleští). Nakonec, našroubovat šroub M8x16 DIN 912 (18) do každé hlavice. Je užitečné nyní přišroubovat opěru předepínače ramene (19). Doporučujeme umístit na stranu, kde je spojovací díl lanka omezovače rychlosti, a to šrouby M5x10 DIN 7991 (20). Vše je na obr. 4. obr. 4 obr. 4 5 z 11

6 6. SESTAVENÍ NOSNÝCH KONZOLÍ A SESTAVY RAMENE: Před sestavením nosných konzolí a sestav ramen je třeba zkontrolovat, která konzola je pravá a která levá. Rameno se spojovacím dílem omezovače rychlosti musí být vloženo do konzoly na straně, kde je omezovač rychlosti a konzola bez spojovacího dílu na druhou stranu. Šroub nosné hlavice musí být dotažen tak, aby zajistil rameno v hlavici proti pohybu obr. 5. obr. 5 Je doporučeno šroub nosné hlavice definitivně dotáhnout po osazení ovládání do kostry a jeho seřízení v kostře. 7. SESTAVENÍ SPOJOVACÍ TYČE OVLÁDÁNÍ: Spojení ramen musí být provedeno v závěru montáže před vložením do kostry spojovací tyčí (21) a musí být zajištěno šrouby M6x20 DIN 912 (22). Šířka mezi konzolami může být seřízena zasunutím ramen do spojovací tyče dle šířky ukotvení ke kostře obr. obr. 6 Je doporučeno šrouby na spojovací tyči definitivně dotáhnout po osazení ovládání do kostry a jeho vystředění a seřízení v kostře. Pokud se chcete vyhnout zničení samojistných matic, dotáhněte je definitivně až po ustavení ovládání do kostry. 6 z 11

7 8. SESTAVENÍ SKUPINY PŘEDEPÍNAČE RAMENE: Oba opěrné plechy předepínače (23) musí být vyrovnány s opěrou předepínače ramene (jedna v horní a druhá ve spodní části), pak se vloží pouzdro předepínače (24) a vše se zajistí šroubem M6x35 DIN 933 (25) a samojistnou maticí M6 (26). Pak, šroub M8x100 DIN 931 musí být vložen do volných vyvrtaných děr v opěrách předepínače. Na něj se nasadí pružina (27), jak je ukázáno na obrázku. Nakonec je tato skupina zajištěna podložkou M8 DIN 125 (29) a samojistnou maticí M8 (30) obr. 7. obr. 7 Skupina předepínače ramene musí být instalována na straně omezovače rychlosti. 7 z 11

8 Jakmile jsou zachycovače a ovládání zachycovačů namontovány na kostru, poslední věc, kterou musíte udělat je zajistit závlačkou nebo pojistným kroužkem čep kladky (PR-2000-UD) nebo vozík (PR-2500-UD nebo PQ-4000-UD). Rameno s palcem musí být dostatečně zajištěno tak, aby ovládací tyč držela kladku nebo vozík v klidové pozici zachycovačů. Firma DYNATECH také nabízí elektrický spínač, který je potřebný k přerušení bezpečnostního obvodu, když jsou zachycovače vybaveny. obr. 8 8 z 11

9 9 z 11

10 10 z 11

11 Identifikace komponentů ovládání zachycovačů T3 1x Konzola levá 1x Spojovací díl lanka omezovače rychlosti 2x Opěra páky 1x Konzola pravá 2x Opěrný plech předepínače 1x Levá páka 2x Nosná hlavice 2x Nylonové pouzdro 2x Převodní tyč 1x Spojovací tyč ovládání 1x Pružina 1x Pravá páka 1x Opěra předepínače ramene 2x Palec 2x Čep 1x Pouzdro 4x Šroub M8x16, DIN 933, 8.8 1x Šroub M6x35, DIN 933, 8.8 1x Šroub M8x100, DIN 931, 8.8 2x Šroub M8x16, DIN 912, 8.8 2x Šroub M6x20, DIN 912, 8.8 1x Šroub M10x25, DIN 7991, x Šroub M8x25, DIN 7991, x Šroub M5x10, DIN 7991, x Matice M10, DIN 985 1x Matice M8, DIN 985 1x Matice M6, DIN 985 1x Podložka M8, DIN 125 2x Pojistný kroužek 30x1,5, DIN 471 2x Pojistný kroužek 8x0,8, DIN z 11
