Ventilový spojovací adaptér M pro elektrické pohony řady M9x16

Rozměr: px
Začít zobrazení ze stránky:

Download "Ventilový spojovací adaptér M9000-500 pro elektrické pohony řady M9x16"

Transkript

1 Sekce katalogu Příslušenství Informace o výrobku M Datum vydání 0597/0997CZ Ventilový spojovací adaptér M pro elektrické pohony řady M9x16 Spojovací adaptér M umožňuje instalaci na místě obou typů elektrických pohonů řady M9x16 na ventily 1/2 až 2 (DN15 až DN50) s kulovitým tělem(na př. ventily řady VG7000). Obr. 1: Spojovací adaptér M použitý pro instalaci elektrického motorového pohonu řady M9216 na bronzový regulační ventil řady VG7000 Vlastnosti a výhody Univerzální instalace včetně nastavení Jediná sestava slouží pro propojení dvoufunkčního výšky dříku a zdvihu ventilu pohonu (řady M9116) i pružinového vratného pohonu (řady M9216) s ventily Johnson Controls 1/2 až 2 (DN15 až DN50) se standardním úchytem V Minimální obousměrná uzavírací síla Uzavírací tlaky vyhovují většině komerčních ventilu je 801 N aplikací topení/chlazení s 1/2 až 2 (DN15 až DN50) ventily. Výměnný hřebenový mechanizmus Tři různé velikosti modulu odpovídají zdvihům ventilů 1/2 až 2 (DN15 až DN50), čímž se vyrovnává podíl dráhy dříku ventilu a rotace pohonu a zvyšuje se přesnost ovládání. Snadná konverze z pneumatického Jednoduchý postup při nastavování, snižuje na elektrický pohon cenu instalace. Jedinečná osvědčená konstrukce Propojení pružiny zajišťuje minimální sílu na dřík pouzdra pružiny 801 N a automaticky kompenzuje tolerance a opotřebení sedla ventilu.

2 Přehled aplikací Pneumaticky poháněné ventily kulovitého tvaru se po dlouhá léta používaly pro systémy topení/chlazení a i dnes jsou instalovány do mnoha budov. Se zvětšujícím se počtem podílu elektrického ovládání se mnoho pneumaticky poháněných ventilů vyměňuje nebo je zpětně vybavováno elektrickými pohony. Elektrické pohony řady M9x16 se sadou spojovacího adaptéru M představují spolehlivé, ale levné řešení tohoto problému. Ventily kulovitého tvaru Johnson Controls, představující špičku ve svém oboru, se nyní dodávají s novou řadou elektrických motorových pohonů dvoučinných a s vratnou pružinou M9x16 se zlepšenou funkcí. Elektrický motorový pohon M9x16 připojený na tělo ventilu pomocí spojovacího adaptéru M je dále ideální pro nové instalace, především pro ty aplikace, kde je vyžadován elektrický pohon s vratnou pružinou. Provoz Spojovací adaptér M převádí rotační pohyb elektrického motorového pohonu řady M9x16 na lineární pohyb, který umožňuje ovládat bronzové ventily Johnson Controls o velikostech těla 1/2 až 2 (DN15 až DN50). Lineární pohyb zajišťuje mechanizmus hřebenu a pastorku. Jednotka je navržena tak, aby byla schopna předávat na dřík sílu 801 N v obou směrech. Tlačná pružina na výstupním hřídeli adaptéru automaticky kompenzuje tolerance ventilu a opotřebení sedla a zajišťuje dlouhodobou spolehlivou funkci. Pružina dovoluje přejezd o cca 5 mm. Instalace Dodávané části Spojovací adaptér M Pojistná matice Tři šrouby blokující otáčení: Dva 6-32 x 1-1/4 in. s hlavou Phillips pro dvoučinné elektrické pohony řady M9116 Jeden 8-32 x 2-3/8 in. s hlavou Phillips pro elektrické pohony s vratnou pružinou řady M9216 Potřebné nářadí plochý šroubovák, 5 mm šroubovák Torx T20 (dodáván na objednávku) šroubovák s hlavou Phillips, hrot č. 2 francouzský klíč nebo 10 mm nástrčný klíč 11 mm klíč 2 mm šestihranný nástrčkový klíč 3 mm šestihranný nástrčkový klíč Spojovací adaptér M má tři odlišné typy hřebenového mechanizmu, každý s jinou velikostí modulu. Aby bylo možné ovládat tři různé ventily se zdvihem 8, 13 a 19 mm, jsou k dispozici tři různé velikosti modulu na hřebenovém mechanizmu. Vyrovnává se tím podíl dráhy dříku ventilu a rotace pohonu, čímž se zvyšuje přesnost ovládání. Hřeben a pastorek také zajišťuje stejnoměrný přenos síly po celý zdvih ventilu. Sada spojovacího adaptéru dále umožňuje zajistit polohu hřebene a pastorku během instalace, což urychluje a zpřesňuje montáž. 2

3 Rozměry Popis jednotlivých částí Kryt Pastorek 1/2,3/4 in. (13,19 mm) 5/16 in. (8 mm) 314 1/2,3/4 in. (13,19 mm) 5/16 in. (8 mm) Hřeben Pojistná matice Hřídel pouzdra pružiny Pouzdro pružiny Křížový čep Konektor dříku 87 Obr. 2: Rozměry spojovacího adaptéru M (mm) Obr. 3: Části spojovacího adaptéru mechanizmu M

4 Nastavení zdvihu (viz obr. 3 a 4) Hřebenový mechanizmus je nastaven od výrobce na zdvih ventilu 13 mm. Spojovací adaptér je schopen pracovat se všemi zdvihy do 19 mm, z důvodů urychlení nastavení a kalibrace jsou od výrobce nastaveny zdvihy 8, 13 a 19 mm. 1. Pomocí plochého 5 mm šroubováku odstraňte kryt. 2. Určete polohu hřebene a pastorku, která odpovídá zdvihu ventilu (viz. Tabulka 1). Pokud vyžadujete použití zdvihu 13 mm, jděte přímo na krok 6, jinak pokračujte krokem 3. 2 mm šestihran Indexový otvor Hřeben 1/2, 3/4 in. zdvih Osa 5/16 in. zdvih Pozn.: Pokud kombinace ventilu a propojení pro specifickou aplikaci není uvedena v tabulce 1, změřte zdvih ventilu a použijte příslušné nastavení hřebene a pastorku. Pro ventily se zdvihem 3/8 použijte nastavení zdvihu 5/16 in.(8 mm) 3. Odšroubujte hřídel pouzdra pružiny od hřebene. 4. Vyjměte hřeben z T-matice a odložte jej stranou. 5. Otáčejte pastorkem dokud se nekryje zářez požadovaného zdvihu s indexovým otvorem v krytu. Zkontrolujte, zda označení na zářezu skutečně odpovídá požadovanému zdvihu. Pozn.: Zdvihům 19 a 8 mm odpovídá stejný zářez. 6. Zasunutím šestihranného nástrčného klíče 2 mm do indexového otvoru, dosáhnete přesného ustavení. 7. Ujistěte se, že T-matice (mosazná matice vložená na zadní stranu hřebene) je zatlačena na předek hřebenu. Sestavte hřeben tak, aby odpovídající označení zdvihu na hřebenu souhlasilo s osou pastorku. 8. Zkontrolujte, zda je na hřídeli pouzdra pružiny navlečena pojistná matice. Vložte celou hřídel pouzdra pružiny do krytu adaptéru a zašroubujte ji do T-matice.Ujistěte se, že je T-matice souosá se závitem hřídele pouzdra pružiny. Neutahujte pojistnou matici. Při konečné sestavě bude ještě nutné provést úpravy hřídele pouzdra pružiny. Označený zářez zdvihu Pastorek T-matice (částečně zakrytá hřebenem) Pojistná matice Obr. 4: Zvětšený pohled na sestavu pastorku a hřebene nastavenou pro zdvih 8 mm(5/16 in.) 9. Ponechte zasunutý 2 mm šestihranný klíč v otvoru zablokujete tím aktuální nastavení a můžete dále pokračovat podle instrukcí v oddíle Instalace pohonu na spojovací adaptér. DůLEŽITÉ: Předchozí postup Nastavení zdvihu zajišťuje přesné nastavení přejezdu pružiny. Nenastavujte spojovací adaptér na větší hodnotu přejezdu pružiny než 5 mm. Hodnota přejezdu může být zjištěna odečtením relativních pohybů horní části pouzdra pružiny a hřídele pouzdra pružiny pro oba konce zdvihu. 4

5 Tabulka 1: Zdvihy ventilu Velikost Zdvih Poloha ventilu Kódové ventilu hřebenu in. označení ventilu in. a past. 1/2 V-4332 a řada 5/16 5/16 VTM 1/2 řada V-3766, 1/2 1/2 V-3854, V /2 (DN15), řada VG7000 5/16 5/16 3/4 (DN20) (8 mm) (8 mm) 5/8 řada V-4334 a 5/16 5/16 V /4 řada V-3754, 1/2 1/2 V-3974, V řada V-3754, 3/4 3/4 V-3974, V (DN25), řada VG7000 1/2 1/2 1-1/4 (DN32) (13 mm) (13 mm) 1-1/2 řada V-3754, 3/4 3/4 V-3974, V /2 řada V-5254, 3/4 3/4 V-5464, V /2 (DN40), řada VG7000 3/4 3/4 2 (DN50) (19 mm) (19 mm) 2 řada V-5254, 3/4 3/4 V-5464, V /2 to 1-1/4 Siebe VB92xx 1/2 1/2 1/2 to 1-1/4 Siebe VB93xx 3/8 5/16 1/2 to 3 Honeywell 3/4 3/4 V5011A, F, a G dvoucest. a V5013F třícestný 10 mm matice Objímka pohonu Připojení hnací hřídele U-svorka Stupnice Konektor dříku Třmen ventilu Umístění protirotačního šroubu 3 mm šestihran použitý pro vymezení Zarážky rotace (dvě polohy) Ruční klika Ruční řízení Pojistná matice Montážní šroub třmenu Obr. 5: Spojovací adaptér M s elektrickým motorovým pohonem řady M9216 Protirotační šrouby 10 mm matice Alternativní místo pro šestihran (pokud je použit jako vymezení) Omezení rotace (dvě polohy) Objímka pohonu 3 mm šestihran použit jako vymezení Propojení hnací hřídele Indikátor polohy U-svorka Umístění tlačítka pro ruční uvolnění převodů Obr. 6: Elektrický motorový pohon řady M9116 5

6 Instalace pohonu na spojovací adaptér Doporučuje se, aby byly pohon a spojovací adaptér instalovány ve vertikální poloze na přístupném místě. Musí být ponechán dostatek místa pro případnou výměnu sestavy pohonu a spojovací adaptér. Instalační instrukce se liší podle zvoleného typu pohonu: elektrický motorový dvojčinný pohon řady M9116 nebo elektrický motorový vratný pružinový pohon řady M9216. Pozor, aby během instalace pohonu na spojovací adaptér nevypadnul hřeben. Bližší informace o instalaci na 1/2 ventily Johnson Controls řady VT, Barber-Colman (Siebe) kulovité ventily 1/2 až 1-1/4, nebo kulovité ventily Honeywell 1/2 až 3 in. naleznete v tabulce 3. Elektrické motorové dvoučinné pohony řady M Ujistěte se, že je spojovací adaptér nastaven na správný zdvih ventilu, viz oddíl Nastavení zdvihu. 2. Zatlačte dřík ventilu směrem dolů. 3. Instalujte spojovací adaptér na spojovací část ventilu. Ručně pevně dotáhněte jisticí šrouby třmene. 4. Zatlačte a držte tlačítko ručního řízení pohonu. Vložte 3 mm šestihranný nástrčný klíč jako vymezení mezi objímku a zarážku koncové polohy, viz obr. 5. Otáčejte objímkou pohonu po směru hodinových ručiček, dokud se nedotkne šestihranného klíče. Srovnáním se stupnicí na pohonu ověřte, že je objímka pohonu odchýlena od koncové polohy zhruba o 3 až Instalujte pohon na hnací hřídel spojovacího adaptéru. Ujistěte se, že je hnací hřídel umístěn ve středu U objímky. 6. Pomocí šroubováku s hlavou Philips č. 2 zašroubujte volně dva antirotační šrouby č x 1-1/4 in. určené nyní pouze pro vymezení polohy. Nedotahujte tyto šrouby. 7. Podržte pohon proti výstupkům na pouzdru adaptéru.pomocí 10 mm klíče utáhněte dvě matice objímky pohonu,potom pevně dotáhněte antirotační šrouby. 8. Pokračujte podle postupu uvedeném v oddíle Připojení dříku ventilu na spojovací adaptér. Elektrický motorový pohon s vratnou pružinou řady M Ujistěte se, že je spojovací adaptér nastaven na správný zdvih ventilu, viz oddíl Nastavení zdvihu. 2. Instalujte spojovací adaptér na spojovací část ventilu. Ručně dotáhněte jistící šrouby třmene. 3. V tabulce 2 zjistíte požadovaný směr otáčení při návratu do základní polohy podle typu ventilu a směru otáčení pohonu při návratu do základní polohy. Pozn.: Smysl rotace při návratu do základní polohy je od výrobce nastaven na proti směru hodinových ručiček.(ccw-pohyb dříku směrem dolů) Bližší informace o změně smyslu rotace naleznete v Technické informaci o výrobku Pohony s el. motorem a vratnou pružinou řady M Instalujte pohon na hnací hřídel spojovacího adaptéru. Ujistěte se, že je hnací hřídel umístěn ve středu U svorky. 5. Ručně dotáhněte dvě matice U- svorky tak, že se svorka dotýká hřídele. DůLEŽITÉ: Nedotahujte matice. Během nastavení se musí objímka pohonu volně pohybovat zatímco se hřídel nehýbe. 6. Pomocí šroubováku s hlavou Philips č. 2 zašroubujte antirotační šroub č určený nyní pouze pro vymezení polohy. Nedotahujte jej. 7. Pozn.: Při použití ruční kliky zatlačte kliku a otáčejte klikou po směru hodinových ručiček, dokud nedosáhnete požadovaného úhlu. Zablokování této polohy dosáhnete pootočením kliky o 1/4 otáčky proti směru hodinových ručiček a jejím vytažením z otvoru. DŮLEŽITÉ: Chcete-li zablokovat polohu, je nutné klikou otočit proti směru pohybu hodinových ručiček.toto je jediný okamžik,kdy lze klikou takto otáčet! a. Pokud je směr návratu do základní polohy proti směru pohybu hodinových ručiček, otáčejte objímkou pohonu po směru hodinových ručiček do polohy 85 až 87 (3 až 5 od koncové polohy). Jako vymezení mezi objímku a zarážkou koncové polohy použijte šestihranný nástrčný klíč 3mm (viz obr. 5). Zablokování této polohy pomocí ruční kliky dosáhnete pootočením kliky o 1/4 otáčky proti směru hodinových ručiček a jejím vytažením z otvoru. 6

7 b. Pokud je směr návratu do základní polohy po směru pohybu hodinových ručiček, otočte objímkou pohonu proti směru hodinových ručiček 3 až 5 od koncové polohy. Jako vymezení mezi objímku a indikátorem koncové polohy použijte šestihranný nástrčný klíč 3 mm (viz obr. 5). Zablokování této polohy pomocí ruční kliky dosáhnete pootočením kliky o 1/4 otáčky proti směru hodinových ručiček a jejím vytažením z otvoru. 8. Podržte pohon proti výstupkům na krytu adaptéru.dotáhněte nyní pevně dvě matice objímky pomocí 10 mm klíče, pak pevně dotáhněte antirotační šroub. Tabulka 2: Funkce návratu do základní polohy Návrat pohonu Návrat pohonu Typ těla s vratnou pružinou s vratnou pružinou ventilu proti směru hod. po směru hod. ručiček (pohyb ručiček (pohyb dříku dolů) dříku nahoru) Funkce návratu do základní polohy PDTC* V zákl. poloze zavřen V zákl. poloze otevřen (NC) (NO) PDTO** V zákl. poloze otevřen V zákl. poloze zavřen Směš.: Horní V zákl. poloze otevřen V zákl. poloze zavřen port Dolní V zákl. poloze zavřen V zákl. poloze otevřen port * PDTC = Zatlačením dolů uzavřít ** PDTO = Zatlačením dolů otevřít Připojení dříku ventilu na spojovací adaptér 1. Zašroubujte pojistnou matici na dřík ventilu. 2. Zdvihněte dřík. 3. Zašroubujte konektor dříku na závit dříku ventilu, dokud se dřík nedotkne křížového čepu (viz obr. 3). 5. Pomocí 5mm plochého šroubováku utáhněte šroub montážního třmene. 6. Šroubujte hřídel pouzdra pružiny do T-matice dokud není dřík ventilu v horní úvrati. Hřídel pouzdra pružiny je v poloze, ve které začíná pociťovat odpor, jak se pružina ve spojovacím adaptéru začíná stlačovat. 7. Pomocí šestihranného klíče 11mm utáhněte pojistnou matici(uvnitř krytu) proti T-matici (viz obr. 4). 8. Opatrně odstraňte šestihranný 2 mm nástrčný klíč z pastorku. UPOZORNĚNÍ: Nespouštějte pohon před odstraněním šestihranného klíče. Pokud nebude klíč odstraněn, může dojít k poškození pohonu nebo mechanizmu propojení. 9. Předtím, než provedete krok 10, zkontrolujte následující body a proveďte nutné úpravy: a. Byl nastaven správný zdvih? b. Je pohon otočen o 3 až 5 stupňů od zarážky? c. Jsou obě matky U-svorky dotaženy? d. Jsou protirotační šrouby dotaženy? e. Je dřík v poloze plně nahoře? f. Je pojistná matice dříku dotažena? g. Je montážní šroub třmenu dotažen? h. Je pojistná matice dotažena bezpečně proti T-matici? i. Je 2 mm šestihranný klíč vyjmut z pastorku? 10.Uvolněte pružinu otočením ruční kliky o 1/4 otáčky po směru hodinových ručiček (Pouze pro M9216). 11.Spusťte pohon, abyste si ověřili jeho správnou funkci. 12.Zakrytujte pohon. Pozn.: Abyste vytvořili dostatečný prostor pro zašroubování dříku do konektoru, bude možná nutné zašroubovat hřídel pouzdra pružiny dále do T-matice. 4. Pomocí šestihranného klíče 11mm utáhněte pojistnou matici proti konektoru dříku.(viz obr.5) 7

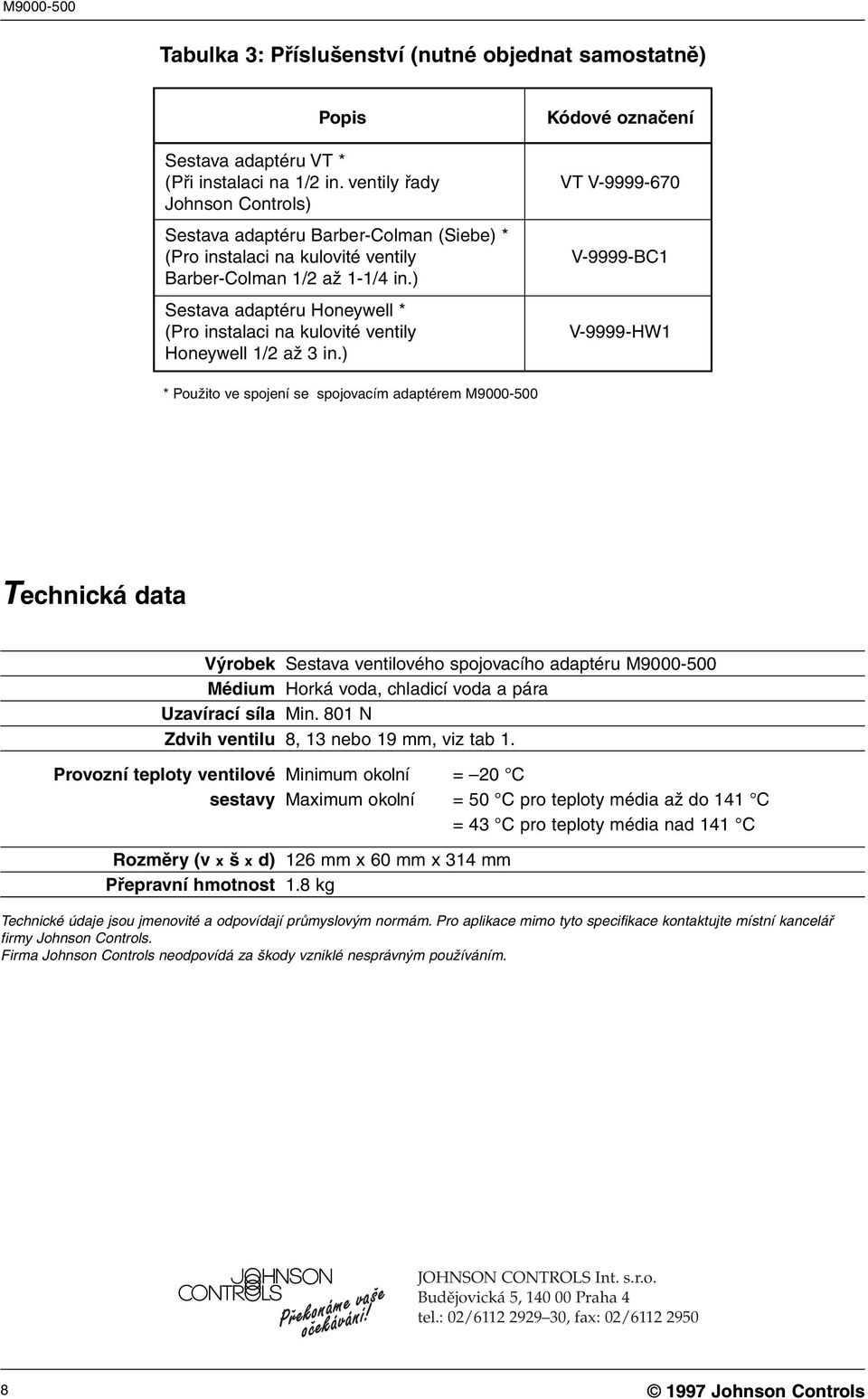

8 Tabulka 3: Příslušenství (nutné objednat samostatně) Popis Sestava adaptéru VT * (Při instalaci na 1/2 in. ventily řady Johnson Controls) Sestava adaptéru Barber-Colman (Siebe) * (Pro instalaci na kulovité ventily Barber-Colman 1/2 až 1-1/4 in.) Sestava adaptéru Honeywell * (Pro instalaci na kulovité ventily Honeywell 1/2 až 3 in.) Kódové označení VT V V-9999-BC1 V-9999-HW1 * Použito ve spojení se spojovacím adaptérem M Technická data Výrobek Sestava ventilového spojovacího adaptéru M Médium Horká voda, chladicí voda a pára Uzavírací síla Min. 801 N Zdvih ventilu 8, 13 nebo 19 mm, viz tab 1. Provozní teploty ventilové Minimum okolní = 20 C sestavy Maximum okolní = 50 C pro teploty média až do 141 C = 43 C pro teploty média nad 141 C Rozměry (v x š x d) 126 mm x 60 mm x 314 mm Přepravní hmotnost 1.8 kg Technické údaje jsou jmenovité a odpovídají průmyslovým normám. Pro aplikace mimo tyto specifikace kontaktujte místní kancelář firmy Johnson Controls. Firma Johnson Controls neodpovídá za škody vzniklé nesprávným používáním. Překonáme vaše očekávání! JOHNSON CONTROLS Int. s.r.o. Budějovická 5, Praha 4 tel.: 02/ , fax: 02/
