HONAND, Jan Pospíšil, Pětihosty 56, Pyšely A. PRŮVODNÍ ZPRÁVA

Transkript

1 HONAND, Jan Pospíšil, Pětihosty 56, Pyšely A. PRŮVODNÍ ZPRÁVA Název stavby: Stavební úpravy kapličky v obci Zdiměřice Místo stavby: Zdiměřice, okres Benešov, parc. č. st. 23 v k.ú. Zdiměřice Investor: Městys Načeradec Zámecké náměstí 152, Načeradec Vypracoval: Jan Pospíšil, Pětihosty 56 Zodp. projektant: Milan Bouška, Hejtmánkova 2185, Benešov Stupeň dokumentace: Stavební povolení 1

2 A Průvodní zpráva 1) IDENTIFIKAČNÍ ÚDAJE 1a) Identifikační údaje stavby Druh stavby: církevní stavba Místo stavby: pozemek parc. č. st. 23 v k.ú. Zdiměřice 1b) Identifikační údaje stavebníka Jméno a příjmení: Městys Načeradec Zámecké náměstí 152, Načeradec IČ c) Identifikační údaje projektanta Vypracoval: Jan Pospíšil Kontaktní adresa: Pětihosty 56 Telefon: Zodpovědný projektant: Milan Bouška, Hejtmánkova 2185, Benešov 1d) Základní charakteristika stavby Záměrem investora je zrekonstruovat krov stávající kapličky na pozemku parc. č. st. 23 v k.ú. Zdiměřice. Hlavní příčinou jsou celkový stav střešního pláště a krovu. Jedná se o objekt o jednom nadzemním podlaží, a podkroví. Budova je zděná z tradičních materiálů (cihla, kámen). Z hlediska konstrukčního je tvořena pouze obvodovými nosnými zdmi. Střecha objektu je jehlanová se střešní krytinou z eternitových šablon. Na vrcholu jehlanu je polygonální lucerna s okny a bání. Povrch lucerny a báně je z pozinkovaného plechu s vrchním nátěrem. Stavebními úpravami dojde k odstranění krytiny a stávajícího krovu. Předem však bude snesena báň, která zůstane zachována v původním stavu. Krov bude zdemontován vč. pozednic. Dle nutnosti bude zvážena demontáž stropní konstrukce. Po zajištění vrchní části zdiva bude na objektu vystavěn nový krov vč. lucerny, na kterou se dodatečně osadí původní báň. Střešní krytina bude nahrazena štípaným dřevěným šindelem. Z hlediska architektonického bude zachován původní rozměr, tvar a vzhled objektu. Z veřejných inženýrských sítí je budova napojena pouze na stávající elektropřípojku. Doprava v klidu není řešena. 2) ÚDAJE O DOSAVADNÍM VYUŽITÍ A ZASTAVĚNOSTI ÚZEMÍ, O STAVEBNÍM POZEMKU A MAJETKOPRÁVNÍCH VZTAZÍCH Objekt se nachází se téměř uprostřed obce Zdiměřice, na návsi u pozemní komunikace vedoucí z obce Řísnice. Pozemek pod kapičkou parc. č. st. 23 a okolní pozemek parc. č. 370/1 v k.ú. Zdiměřice vč. objektu kapličky jsou ve vlastnictví Městysu Načeradec. Využívána je občasně k bohoslužebným úkonům a jako zvonice. Druh pozemku / způsob využití : Parc. číslo st. 23 / zastavěná plocha nádvoří Parc. Číslo 370/1/ostatní plocha - 2 -

3 A Průvodní zpráva 3) ÚDAJE O PROVEDENÝCH PRŮZKUMECH Nebyly provedeny žádné speciální průzkumy. Stávající krov je vlivem stáří a zatékání ztrouchnivělý a částečně napaden plísní. Zdivo je staticky v pořádku. 4) INFORMACE O SPLNĚNÍ POŽADAVKŮ DOTČENÝCH ORGÁNŮ Bude upřesněno následně po projednání s příslušnými dotčenými orgány státní správy 5) INFORMACE O DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Stavba splňuje obecné požadavky na výstavbu ve smyslu 2 odst. 2 stavebního zákona, tj. obecné požadavky na využívání území stanovené vyhl. č. 501/2006 Sb., o obecných požadavcích na využívání území, ve znění vyhl. č. 269/2009 Sb., a technické požadavky na stavby stanovené vyhl. č. 268/2009 Sb., o technických požadavcích na stavby. 6) ÚDAJE O SPLNĚNÍ PODMÍNEK ÚZEMNÍHO ROZHODNUTÍ POPŘÍPADĚ ÚZEMNĚ PLÁNOVACÍ INFORMACE Bude upřesněno následně po projednání s příslušným orgány státní správy 7) VĚCNÉ A ČASOVÉ VAZBY STAVBY NA SOUVISEJÍCÍ A PODMIŇUJÍCÍ STAVBY A JINÁ OPATŘENÍV DOTČENÉM ÚZEMÍ V současné době nejsou známy žádné věcné a časové vazby ovlivňující započetí a vlastní realizaci rekonstrukce nového krovu. V případě potřeby bude doplněno. 8) PŘEDPOKLÁDANÁ LHŮTA VÝSTAVBY VČETNĚ POPISU POSTUPU VÝSTAVBY termín zahájení stavby...02/2016 termín dokončení stavby...04/2016 9) STATISTICKÉ ÚDAJE orientační cena rekonstrukce Kč,- zastavěná plocha : 24 m2 Vypracoval: Jan Pospíšil V Pětihostech 12/

4 HONAND, Jan Pospíšil, Pětihosty 56, Pyšely B. SOUHRNNÁ TECHNICKÁ ZPRÁVA Název stavby: Stavební úpravy kapličky v obci Zdiměřice Místo stavby: Zdiměřice, okres Benešov, parc. č. st. 23 v k.ú. Zdiměřice Investor: Městys Načeradec Zámecké náměstí 152, Načeradec Vypracoval: Jan Pospíšil, Pětihosty 56 Zodp. projektant: Milan Bouška, Hejtmánkova 2185, Benešov Stupeň dokumentace: Stavební povolení 1

5 B Souhrnná technická zpráva OBSAH: 1. POPIS STAVBY 1.a) Zdůvodnění stavby b) Zhodnocení staveniště. 3 1.c) Urbanistické, architektonické a výtvarné řešení stavby d) Technické řešení stavby (dispoziční, stavební, technologické a provozní řešení).. 4 Členění stavby. 4 Dispoziční řešení. 4 Stavební řešení. 4 Provozní řešení e) Napojení stavby na dopravní a technickou infrastrukturu f) Řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu STANOVENÍ PODMÍNEK PRO PŘÍPRAVU STAVBY. 4 2.a) Průzkumy a měření a jejich vyhodnocení. 4 2.b) Údaje o podkladech pro vytýčení stavby. 4 2.c) Údaje o ochranných pásmech a hranicích chráněných území d) Požadavky na asanace, bourací práce a kácení porostů e) Požadavky na zábory ZPF 5 2.f) Údaje o souvisejících stavbách, koordinace výstavby, přeložky IS 5 3. MECHANICKÁ ODOLNOST A STABILITA POŽÁRNÍ BEZPEČNOST OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ a) Vliv stavby na životní prostředí a okolní pozemky b) Opatření na ochranu zdraví a životního prostředí c) Ochrana proti hluku BEZPEČNOST PŘI UŽÍVÁNÍ STAVBY 6 1.i) Způsob zajištění ochrany zdraví a bezpečnosti pracovníků 6 7. ÚSPORA ENERGIE A OCHRANA TEPLA ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE 6 9. OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠ. PROSTŘEDÍ OCHRANA OBYVATELSTVA VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAŘÍZENÍ STAVBY

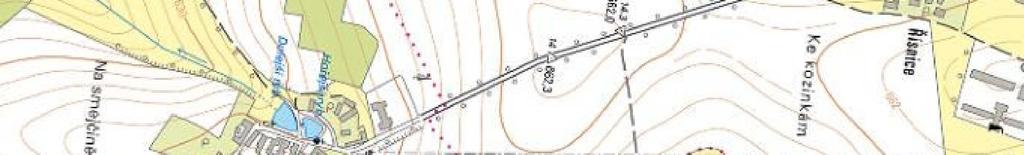

6 B Souhrnná technická zpráva.1. POPIS STAVBY 1.a) zdůvodnění stavby Záměrem investora je zrekonstruovat krov a osadit novou střešní krytinu stávající kapličky na pozemku parc. č. st. 23 v k.ú. Zdiměřice. Hlavní příčinou jsou celkový stav střešního pláště a krovu. 1.b) zhodnocení staveniště Objekt se nachází se téměř uprostřed obce Zdiměřice, na návsi u pozemní komunikace vedoucí z obce Řísnice Na území stavby nejsou žádné kulturní, architektonické a historické památky ani geologická naleziště. Nejsou zde vymezena žádná ochranná pásma. Samotný objekt i přilehlé pozemky jsou volně přístupné. Stavba bude v maximální míře respektovat současný stav, bude využívat stávající technickou a dopravní infrastrukturu. Zásobování elektrickou energií bude zajištěno stávajícím připojením na veřejnou síť. Staveniště svým umístěním bude umožňovat provádění stavby a zásobování stavebním materiálem tak, aby nedocházelo k ohrožování a obtěžování okolí, k ohrožování provozu na pozemních komunikacích, k omezování přístupu k přilehlým stavbám nebo pozemkům a ani k sítím technického vybavení a požárním zařízením. 1.c) urbanistické, architektonické a výtvarné řešení stavby Stávající budova kapličky na pozemku parc. č. st. 23 v k.ú. Zdiměřice je samostatně stojící objekt o jednom nadzemním podlaží (1.NP a podkroví) bez podsklepení. Je obdélníkového půdorysu o rozměrech ca 5 x 6 m. Je orientována podélnou osou ve směru sever-jih. Vstup do objektu je na severní straně z volného prostranství. Předem započetím prací bude snesena báň, která zůstane zachována v původním stavu. Stavebními úpravami dojde k demontáži střešní krytiny a krovu vč. pozednic. Po zajištění vrchní části zdiva bude na objektu vystavěn nový krov vč. lucerny, na kterou se dodatečně osadí původní báň. Střešní krytina bude nahrazena štípaným dřevěným šindelem. Z hlediska architektonického bude zachován původní rozměr, tvar a vzhled objektu. Při demontáži bude nutné postupně zaměřovat a zaznamenávat stávající rozměry a tvar. Nový krov bude proveden dle dokumentace a to z nových dřevěných dílců. Tvar krovu bude respektovat původní geometrii vč. výškového osazení. Jako střešní krytina bude použit štípaný dřevěný šindel, osazený na latě. Nově vybudovaná lucerna bude v rámci nových klempířských prvků oplechována Cu plechem. Při západní straně budovy bude na volně přístupném pozemku parc. č. 370/1 vymezena plocha pro parkování a skladování materiálu. Vjezd na ní bude zajištěn ze stávající veřejně přístupné pozemní komunikace. Dle nutnosti bude zvážena demontáž stávající a výstavba nové stropní konstrukce

7 B Souhrnná technická zpráva 1.d) Technické řešení stavby Dispoziční řešení: Rekonstrukcí nedojde k žádným dispozičním změnám objektu Stavební řešení: Před odsazením pozednic bude nutné zajistit, zpevnit a vyrovnat vrchní část zdiva dozdívkou a betonovým potěrem. Pokud bude nutné demontovat původní stropní kci, bude vybudována nová dle původní. Ze spodní strany bude opatřena omítkou s rabicovým pletivem na dřevěném záklopu. Zásahem do krovu dojde k narušení podstřešní římsy, která se po dokončení tesařských a pokrývačských prací upraví do původního stavu. 1.e) napojení stavby na dopravní a technickou infrastrukturu Samotný objekt kapličky i okolní pozemky komunikace. Kaplička je napojena na veřejnou distribuční síť elektrické energie. jsou volně přístupné z veřejné 1.f) řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu Napojení na elektrickou distribuční síť zůstane stávající přípojkou NN 230/400 V. Doprava v klidu není řešena. 2. STANOVENÍ PODMÍNEK PRO PŘÍPRAVU STAVBY 2.a) údaje o provedených a navrhovaných průzkumech Byl proveden projektantem stavebně technický průzkum stávající budovy. Zjištěné výsledky byly zohledněny při zpracování projektové dokumentace záměru. Další průzkumy nebyly prováděny. 2.b) údaje o podkladech pro vytyčení stavby Polohové a výškové řešení stavby vychází ze stávajícího stavu. Řešení je patrné z výkresové dokumentace. 2.c) údaje o ochranných pásmech a hranicích chráněných území Objekt kapličky ani okolní stavby a pozemky pozemky nejsou dotčeny žádným ochranným pásmem, nejsou kulturní památkou, nenachází se v ochranném pásmu žádné památkové rezervace či zóny a ani nejsou součástí žádného zvláště chráněného území

8 B Souhrnná technická zpráva 2.d) požadavky na asanace, bourací práce a kácení porostů Navrhovaný záměr nevyžaduje provedení žádné asanace. Bourací práce budou součástí stavebních úprav, a proto nevyžadují samostatné rozhodnutí o povolení odstranění stavby. V prostoru staveniště se nachází vzrostlá zeleň. Stavebník zajistí jejich ochranu před poničení v průběhu výstavby. 2.e) požadavky na zábory ZPF Pozemek parc. č. st. 23 není pod ochranou ZPF. 2.f) údaje o souvisejících stavbách, koordinace výstavby, přeložky IS Navrhovaný záměr nebude vyžadovat žádnou novou stavbu, žádné přeložky inženýrských sítí, a tudíž není nutno provádět koordinaci výstavby. 3. MECHANICKÁ ODOLNOST A STABILITA Stavební činnosti jsou navrženy tak, aby v průběhu realizace stavby a jejího užívání nedošlo k narušení statiky a stability objektu a k poškození stavby. Nové konstrukce využívají obvyklých materiálů a jsou navrženy tak, aby vyhovovaly vnějšímu a vnitřnímu zatížení a odolávaly vnějším vlivům. Při provádění stavby budou dodrženy všechny technologické postupy stanovené danými výrobci použitých materiálů. Použité výrobky budou splňovat požadovaný stupeň jakosti a kvality. V případě použití jiných materiálů musí tyto vykazovat minimálně stejné technické a mechanické vlastnosti jako původně navržené. Řešení dle projektové dokumentace stavby. 4. POŽÁRNÍ BEZPEČNOST Požární bezpečnost není řešena 5. OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ 5.a) vliv stavby na životní prostředí a okolní pozemky Stavba nepodléhá posouzení vlivů na životní prostředí podle zákona č. 100/2001 Sb. Vzhledem k tomu, že se jedná o stavbu, která je svým účelem využití shodná stávajícímu objektu, nebude mít po dokončení svým provozem žádný negativní vliv na své okolí, sousední pozemky a stavby, nebude produkovat škodlivé exhalace, teplo, otřesy, prach, zápach apod. Jejím užíváním nebudou vznikat žádné škodlivé odpady, hluk z provozu nebude přesahovat povolené denní a noční hygienické limity. V době provádění výstavby a stavebních prací budou práce organizovány tak, aby nedocházelo k omezení provozu na přilehlých a okolních pozemcích. Stavební práce budou prováděny tak, aby z hlediska péče o životní prostředí a ochrany před nadměrným hlukem a vibracemi nedocházelo k negativnímu rušení sousedních obydlí. V průběhu realizace stavby vzhledem k jejímu rozsahu budou rušící vlivy minimální a v daný okamžik či dobu a za daných okolností se budou moci dát ihned eliminovat

9 B Souhrnná technická zpráva Během realizace stavby budou vznikat odpady běžné ze stavební činnosti ( různá stavební suť, zbytky stavebních materiálů, obalový materiál stavebních hmot (papír, lepenka, plastové fólie, apod. ), nebo odpadní stavební a obalové dřevo. Veškeré odpady budou likvidovány dle příslušné legislativy. Lze tedy konstatovat, že předmětný záměr nebude mít negativní vliv na životní prostředí, přičemž rekultivace předmětných pozemků přispěje ke zkvalitnění životních podmínek v tomto území. 5.b) Opatření na ochranu zdraví a životního prostředí Na stavbu nejsou uplatňovány speciální požadavky stanovené zvláštními předpisy v oblasti ochrany zdraví a životního prostředí, proto budou provedena běžná opatření ve smyslu obecných ustanovení předpisů vyhl. č. 137/1998 Sb., o obecných technických požadavcích na výstavbu. Projektová dokumentace navrhuje certifikované stavební materiály a technologie, které svými vlastnostmi splňují nejen technické požadavky, ale i vyhovují podmínkám zdravotní nezávadnosti a škodlivého vlivu na okolí. 5.c) Ochrana proti hluku Stavba nebude vyvolávat nadměrný hluk a není třeba stavbu speciálně odhlučnit. V průběhu realizace stavby budou provedena taková opatření, aby hluk nepřekračoval povolené hygienické limity, stanovené v zákoně č. 258/2000 Sb., o ochraně veřejného zdraví. Zdroje nadměrného hluku budou umístěny na staveništi ve vzdálenějších polohách s ohledem na obytnou zástavbu, hlučné práce nebudou prováděny přes soboty a neděle, v časných ranních a pozdních večerních hodinách. 6. BEZPEČNOST PŘI UŽÍVÁNÍ STAVBY Pro bezpečnost pracovníků a zajištění ochrany zdraví při stavbě budou dodrženy platné právní předpisy a normy pro výstavbu, především vyhl. č. 309/2006 Sb. a nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Při výstavbě bude postupováno podle technických listů pro jednotlivé výrobky, a dodržovány základní pravidla hygieny práce. Veškeré specializované práce budou prováděny pracovníky s předepsanou kvalifikací. 7. ÚSPORA ENERGIE A OCHRANA TEPLA Není uvažováno 8. ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Není uvažováno - 6 -

10 B Souhrnná technická zpráva 9. OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJ. PROSTŘEDÍ Stavba se nachází v území čisté obytné zástavby, není dotčena žádným ochranným pásmem, nenachází v seismicky aktivním území, na poddolovaném a záplavovém území, a ani provedené průzkumy neprokázali extrémně škodlivé vlivy vnějšího okolí. 10. OCHRANA OBYVATELSTVA Vzhledem k druhu a charakteru stavby není třeba řešit ochranu obyvatelstva. 11. VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAŘÍZENÍ STAVBY V navrhované stavbě se nebudou vyskytovat žádná technologická zařízení. Vypracoval: Jan Pospíšil V Pětihostech 12/
