Fotovoltaický ohřev vody PVHC-10A1K5. Uživatelský manuál

Transkript

1 Uživatelský manuál

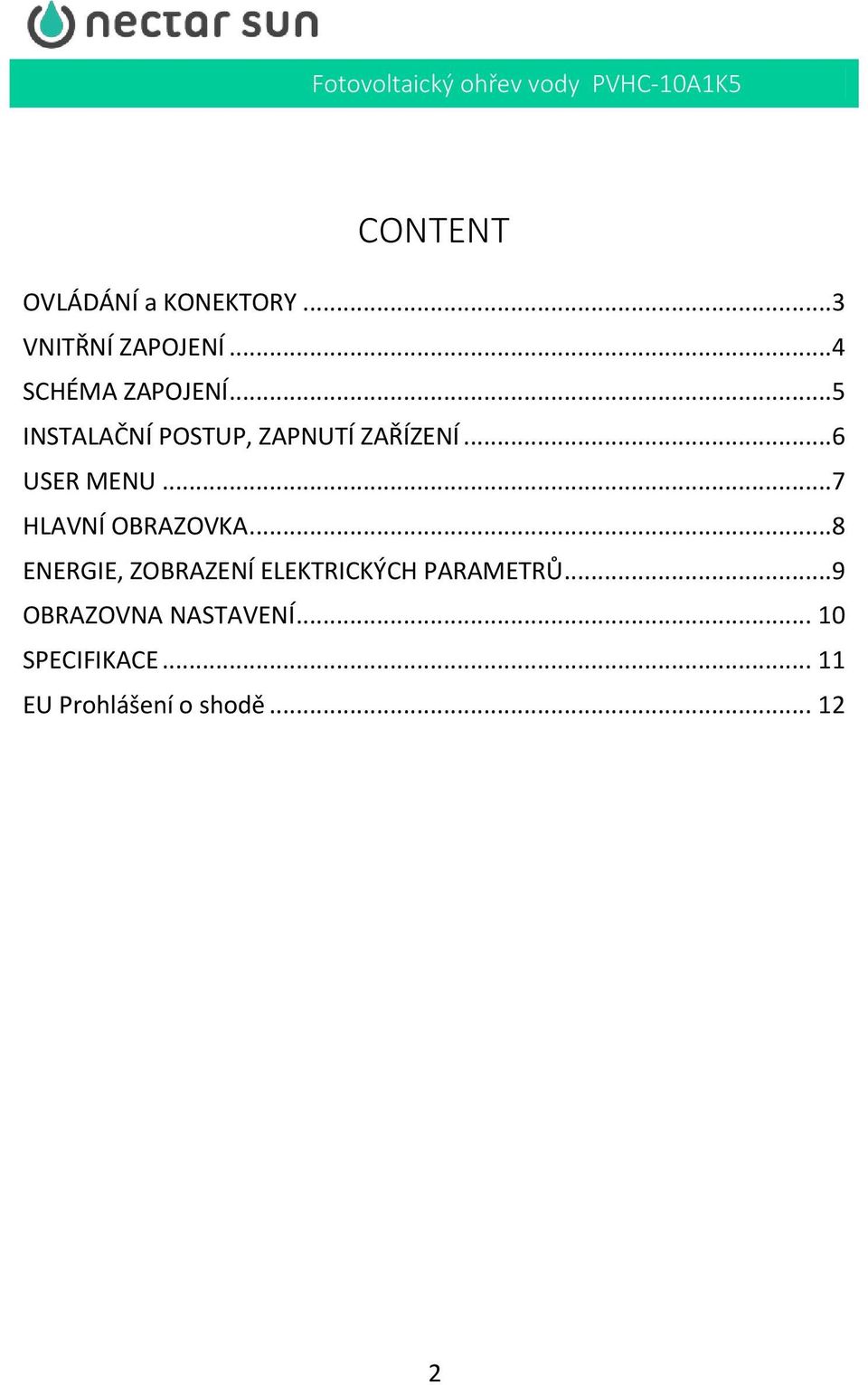

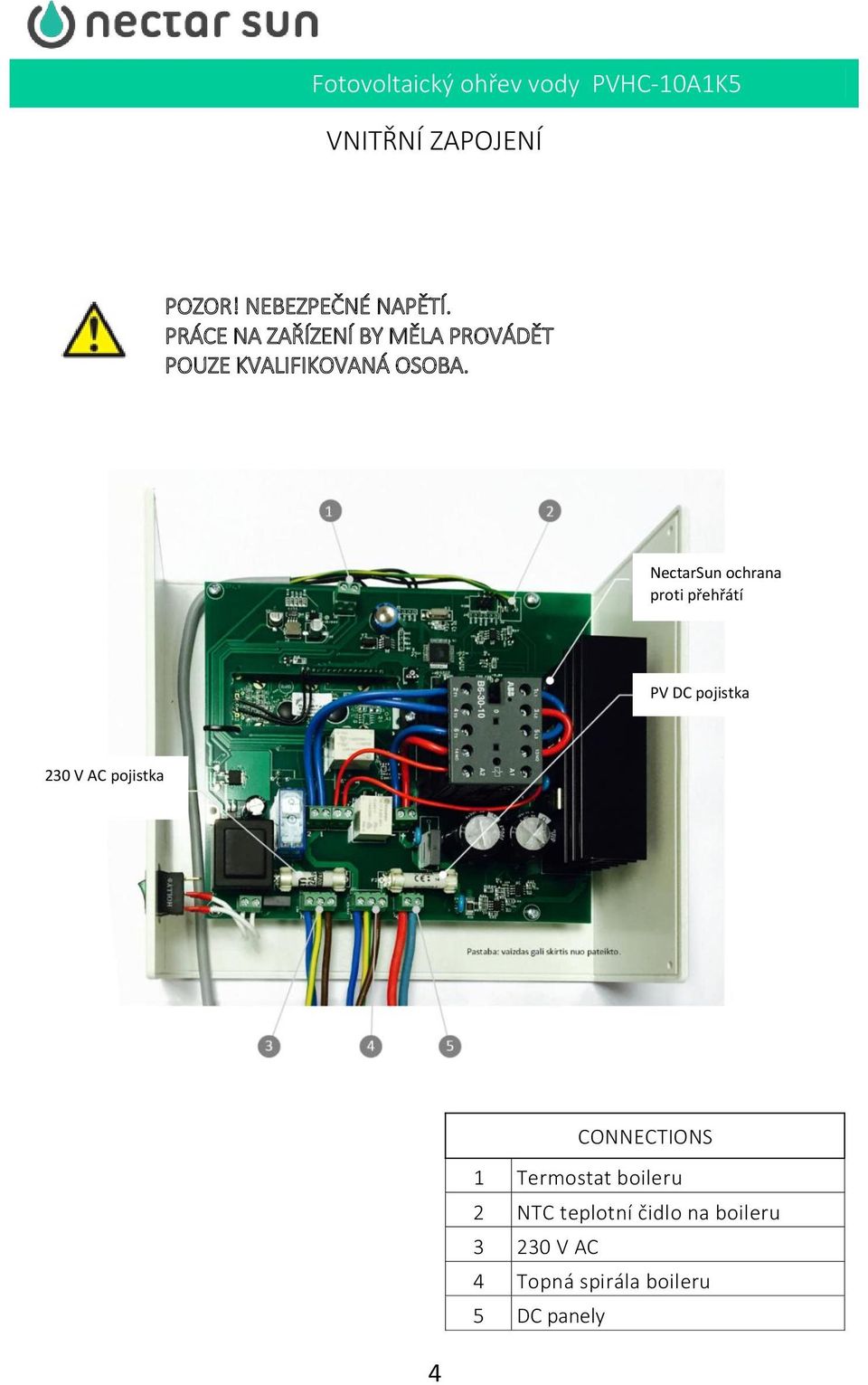

2 CONTENT OVLÁDÁNÍ a KONEKTORY...3 VNITŘNÍ ZAPOJENÍ...4 SCHÉMA ZAPOJENÍ...5 INSTALAČNÍ POSTUP, ZAPNUTÍ ZAŘÍZENÍ...6 USER MENU...7 HLAVNÍ OBRAZOVKA...8 ENERGIE, ZOBRAZENÍ ELEKTRICKÝCH PARAMETRŮ...9 OBRAZOVNA NASTAVENÍ SPECIFIKACE EU Prohlášení o shodě

3 OVLÁDÁNÍ a KONEKTORY 3 OVLÁDACÍ PRVKY 1 LCD textový display 2 Tlačítka pro nastavení 3 Zapnutí zařízení KONEKTORY 4 NTC vstup teplotního čidla 5 Topné těleso boileru 6 Vstup AC 7 DC vstup panely 8 DC vstup panely

4 VNITŘNÍ ZAPOJENÍ POZOR! NEBEZPEČNÉ NAPĚTÍ. PRÁCE NA ZAŘÍZENÍ BY MĚLA PROVÁDĚT POUZE KVALIFIKOVANÁ OSOBA. NectarSun ochrana proti přehřátí PV DC pojistka 230 V AC pojistka 4 CONNECTIONS 1 Termostat boileru 2 NTC teplotní čidlo na boileru V AC 4 Topná spirála boileru 5 DC panely

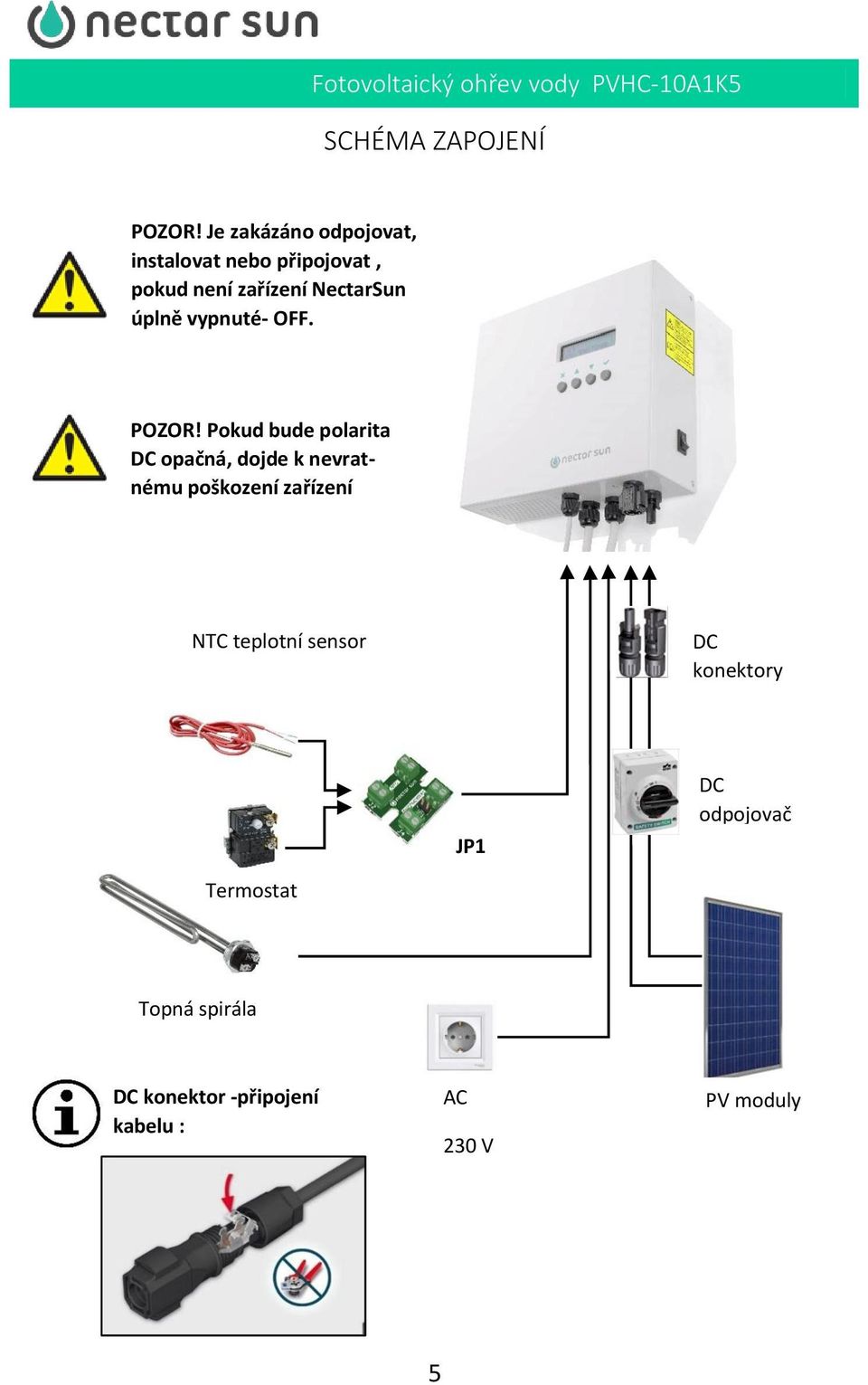

5 SCHÉMA ZAPOJENÍ POZOR! Je zakázáno odpojovat, instalovat nebo připojovat, pokud není zařízení NectarSun úplně vypnuté- OFF. POZOR! Pokud bude polarita DC opačná, dojde k nevratnému poškození zařízení NTC teplotní sensor DC konektory JP1 DC odpojovač Termostat Topná spirála DC konektor -připojení kabelu : AC 230 V PV moduly 5

6 INSTALAČNÍ POSTUP, ZAPNUTÍ ZAŘÍZENÍ POZOR! NEBEZPEČNÉ NAPĚTÍ. PRÁCE NA ZAŘÍZENÍ BY MĚLA PROVÁDĚT POUZE KVALIFIKOVANÁ OSOBA. 1. Doporučený maximální výkon PV panelů by neměl přesáhnout 1,5kw 2. PV panely jsou zapojeny sériově. Maximální proud z PV panelů by neměl při plném výkonu přesáhnout 10A. 3. Při instalaci PV panelů dbejte na správnou polaritu! POZOR! Pokud bude polarita DC opačná, dojde k nevratnému poškození zařízení! 4.Instalace a připojení zařízení NectarSun se smí provádět pouze ve vypnutém stavu. Všechny vypínače jsou OFF v pozici 0. POZOR! Je zakázáno odpojovat, instalovat nebo připojovat, pokud není zařízení NectarSun úplně vypnuté- OFF.. 5. Zařízení NectarSun musí být nainstalován pokud možno co nejblíže k boileru. Zařízení musí být nainstalováno tak, aby byla možná přirozená ventilace a kontrola. 6. Odpojte boiler od AC připojení a připravte zapojení NectarSun Otevřete kryt boileru, kde je AC připojení 6.2. Odpojte termostat od topné spirály Zapojte Heater vodiče z NectarSun do topné spiraly (dle schéma zapojení strana 5). Polarita je irelavantní Zapojte termostat k NectarSun kontaktům THERMOSTAT (dle schéma zapojení strana 5). Odstraňte propojku JP Nainstalujte NTC teplotní sensor (dle schéma zapojení strana 5) na vhodném místě v konstrukci boileru. Snímač musí být instalován tak, aby odchylka jeho indikace nebyla vyšší než 10%. 7. Zavřete kryt boileru, kde se nachází elektrické připojení. 8. Připojte konektory od PV panelů k the NectarSun (dle schéma zapojení strana 5, vstupy DC+ and DC-) 9. Připojte NectarSun zařízení k AC síti. 10. Zapněte NectarSun zařízení. 6

7 USER MENU LCD zabrazení při zapnutí Když se přístroj zapne, zobrazí se verze nainstalovaného softwaru a otevře se hlavní obrazovka. Hlavní obrazovka Výběr dalšího zobrazení. Když jsou vybrány další obrazovky nabídky, zobrazí se automaticky po určité době opět hlavní obrazovka.. 7

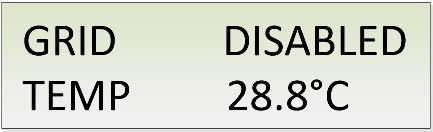

8 HLAVNÍ OBRAZOVKA Hlavní obrazovka v různých provozních režimech. SUN Vytápění ze solárních baterií. V pravém horním rohu - Okamžitý výkon. TEMP Teplota vody. GRID Topení ze sítě 230 V. DAY Denní režim. TEMP Teplota vody. GRID Topení ze sítě 230 V. NIGHT Noční režim. TEMP Teplota vody. GRID DISABLED Připojení síť 230 V je vypnuté. TEMP Teplota vody. Výběr dalšího zobrazení. DAY/NIGHT Den / Noc režim dle nastavení pro den / noc sazbu. 8

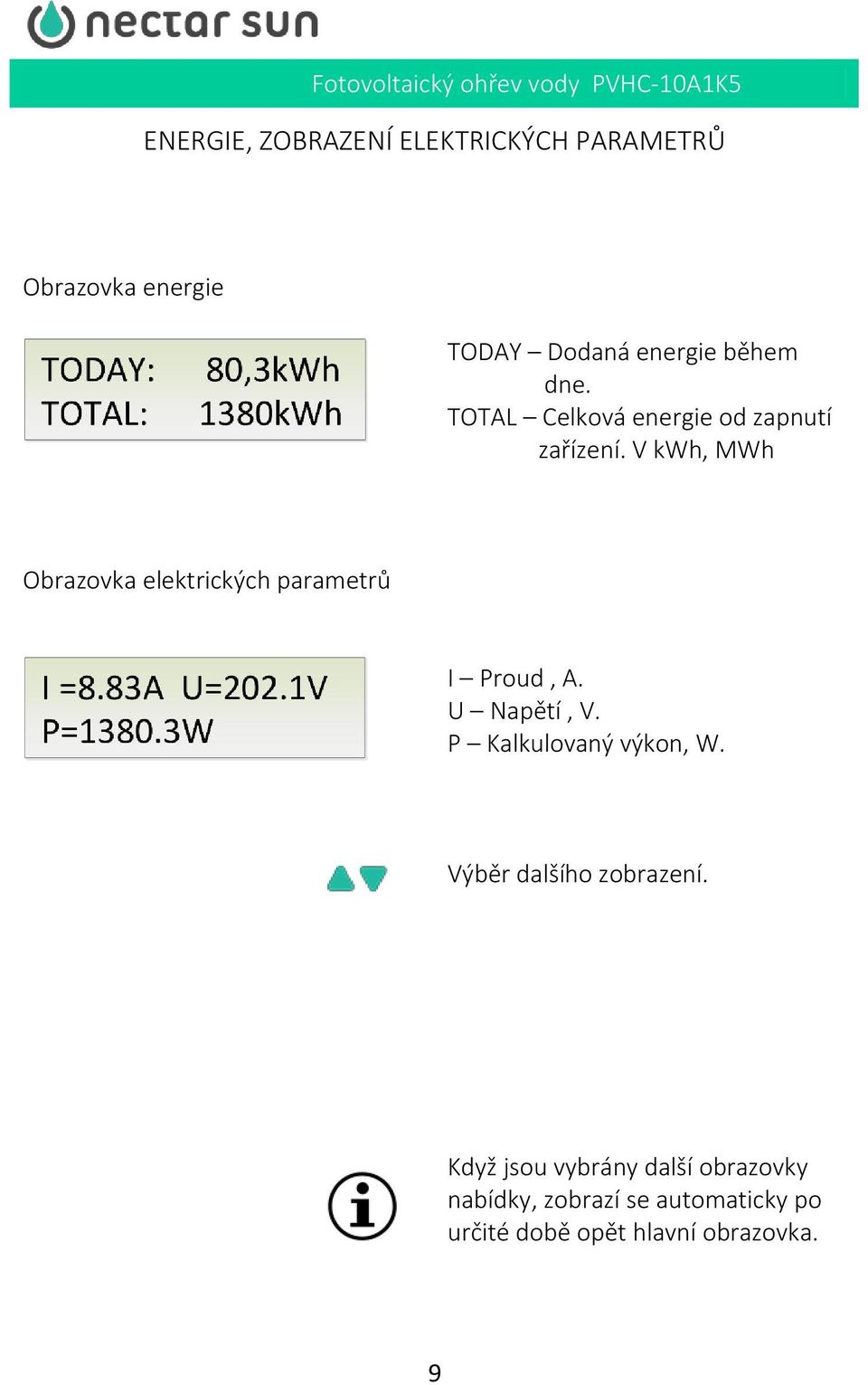

9 ENERGIE, ZOBRAZENÍ ELEKTRICKÝCH PARAMETRŮ Obrazovka energie TODAY Dodaná energie během dne. TOTAL Celková energie od zapnutí zařízení. V kwh, MWh Obrazovka elektrických parametrů I Proud, A. U Napětí, V. P Kalkulovaný výkon, W. Výběr dalšího zobrazení. Když jsou vybrány další obrazovky nabídky, zobrazí se automaticky po určité době opět hlavní obrazovka. 9

10 OBRAZOVNA NASTAVENÍ Nastavení teploty vody při ohřevu ze PV panelů Nastavení teploty vody při ohřevu ze sítě 230V -Noční režim Nastavení teploty vody při ohřevu ze sítě 230V -Denní režim Připojení k síti 230 V Výběr ENABLED/ANO or DISABLED/NE Nastavení času a datumu. Vyberte obrazovku nebo hodnotu. Stiskněte a držte více než 5 seconds pro editaci nebo potvrdte a jděte na další obrazovku. Stiskněte pro ukončení beze změn DAY/NIGHT Den / Noc režimy podle sazby sítě den / noc. 10
