1 STROPNÍ&STĚNOVÉ SYSTÉMY S námi se přání stávají skutečností Jsme zde k vašim službám pro vytvoření HodnotnéHo a trvalého partnerství! Hlavní brožura 2011 Informace o podhledu Informace o produktu ZákaZnická poradenská centra (Help-desks) vy se ptáte, my odpovídáme! skupiny odborníků společnosti armstrong zodpovědné za techniku a prodej (Internal technical sales - Its) mají dokonalé znalosti o firemních produktech a jsou po technické stránce schopni zodpovědět všechny vaše dotazy. skupiny odborníků společnosti armstrong poskytují služby pro řešení zákaznických objednávek (Customer order service - Cos) a zvládají vše s velkou mírou zkušeností a profesionality. ať už jste v kterékoli zemi na světě, naše zkušené a ochotné poradenské týmy jsou od vás vzdáleny pouze jeden telefonický hovor. skupiny specialistů ať už jste nákupčí, montážník nebo distributor, odborníci společnosti armstrong jsou schopni vám pomoci jak s požadavky technickými, tak s problematikou projektových návrhů, rovněž poskytují účinnou následnou podporu. naši odborníci jsou zde od toho, aby poskytovali řešení, která se orientují na váš konkrétní projekt a jeho technické a prostorové řešení. partnerství s našimi distributory. spolupráce s mnoha montážními týmy v rámci programu omega je toho také důkazem. nástroje vzájemné komunikace být v kontaktu se společností armstrong je neuvěřitelně snadné! Kromě toho, že naše společnost poskytuje zákazníkům odborné brožury, přehledy technických dat a vydává i firemní magazín, provozujeme rovněž webové stránky, kde naleznete přehledné softwarové nástroje, jako jsou Cad, 3d modelování a kalkulátor k propočtu akustických vlastností a výpočtu spotřeby materiálu. navštivte nás online ještě dnes! využijte všech nejnovějších zkušeností společnosti armstrong prohlédněte si naše firemní webové stránky, kde naleznete nejnovější zprávy a informace z oboru, vzorové výkresy pro vaši inspiraci, obrazovou galerii jednotlivých projektů, mini-webovou stránku věnovanou akustice, informace o produktech, dokumenty ke stažení a ještě mnohem více! program Omega v programu omega spolupracuje společnost armstrong velice úzce se specializovanými montážními firmami podhledových systémů, a to za účelem dosažení co nejvyšší úrovně technického provedení a služeb. partneři programu omega jsou pečlivě vybíráni na základě specifických kritérií a musí splňovat mnoho požadavků, které zahrnují např. splnění přísných norem na montážníka v oboru, vysokou míru odbornosti a detailní znalosti všech produktových řad. Ze strany dodavatelů jsou rovněž průběžně předkládány projekty k technické analýze. partnerství Hodnotné a trvalé strategické partnerství je tou správnou cestou k tomu, aby zákazníci obdrželi co možno nejvyšší úroveň kvality služeb. to, že se můžeme v současnosti pochlubit nejrozsáhlejší distribuční sítí v evropě, je hlavně zásluhou právě takového

2 výběr produktu podle oblasti použití Kanceláře Zdravotnictví prostory recepcí velkoprostorové kanceláře (open spaces) minerál a DřeVO kov CaNOPy ZáVĚSNá konstrukce Madera, produktová řada vector produktová řada op, optima vector ClIp-In, plovoucí podhledy ClIp-In, HooK-on Zasedací místnosti ultima, perla ClIp-In, HooK-on Jednotlivé kanceláře produktová řada db orcal premium, plovoucí podhledy produktová řada CanopY InFusIons Canopy optima Canopy, ultima Canopy ultima Canopy, orcal Canopy Chodby lamely Chodbové systémy CanopY (InFusIons ) designová závěsná konstrukce designová závěsná konstrukce prostory recepcí a čekárny Konsultační místnosti Chodby Čisté místnosti minerál a DřeVO kov CaNOPy ZáVĚSNá konstrukce perla, produktová řada db, produktová řada op, optima produktová řada bioguard, Clean room Fl produktová řada bioguard bioguard acoustic / Clean room Fl ClIp-In, HooK-on b15 Chodbové systémy, orcal bioguard orcal bioguard Clean room závěsná konstrukce Clean room závěsná konstrukce Clean room závěsná konstrukce Kavárny produktová řada op a Colortone lay-in, HooK-on samostatně zavěšené oblaka CanopY Clean room Fl bioguard produktová řada doprava minerál a DřeVO kov CaNOPy ZáVĚSNá konstrukce Haly a komunikační prostory ClIp-In, HooK-on (perforovaný podhled) produktová řada CanopY ultima Canopy sahara lamely Čekárny ultima, perla, produktová řada vector ClIp-In, lay-in (perforovaný podhled) produktová řada CanopY společenské mísnosti Madera, ultima, perla, produktová řada vector HooK-on, plovoucí podhledy perforované produktová řada CanopY prostory s vysokou relativní vlhkostí CeraMaGuard, newtone ClIp-In, HooK-on (zadní strana opatřena nátěrem) Školství minerál a DřeVO kov CaNOPy ZáVĚSNá konstrukce učebny sahara Max / sabbia lay-in, HooK-on Knihovny produktová řada op, optima ClIp-In, HooK-on produktová řada CanopY Jídelny produktová řada op, Colortone neeva ClIp-In, HooK-on produktová řada CanopY orcal Canopy axal vector Chodby lamely Chodbové systémy Kuchyně prostory s vysokou relativní vlhkostí produktová řada bioguard, parafon HYGIen CeraMaGuard, newtone ClIp-In, lay-in (neperforovaný podhled) ClIp-In, HooK-on (neperforovaný podhled) obchod / služby bazény a lázně minerál a DřeVO kov CaNOPy ZáVĚSNá konstrukce CeraMaGuard, newtone, prouktová řada op antikorozní závěsná konstrukce obchody a obchodní domy GrapHIs, Colortone, ultima lay-in, HooK-on produktová řada CanopY Kina / divadla produktová řada op, Colortone neeva lay-in, HooK-on restaurace produktová řada op, Colortone lay-in, plovoucí podhledy produktová řada CanopY optima sahara axiom C Canopy ClIp-In

3 výběr produktu podle vlastností udržitelnost akustika Bezpečnost a ochrana zdraví kompatibilní udržitelnost akustika Bezpečnost a ochrana zdraví kompatibilní % % iso Recyklovaný obsah (%) Odrazivost světla (%) aw do Třída pohltivosti zvuku NRC do Dncw / Dnfw (db) do Rw (db) Reakce na požár Odolnost Čistitelnost vůči vlhkosti antimikrobiální úprava kvalita vzduchu Odolnost vůči poškrábání i-ceilings iso Recyklovaný obsah (%) Odrazivost světla (%) aw do Třída pohltivosti zvuku NRC do Dncw / Dnfw (db) do Rw (db) Reakce na požár Odolnost Čistitelnost vůči vlhkosti antimikrobiální úprava kvalita vzduchu Odolnost vůči poškrábání i-ceilings Minerál laminovaný Minerál designový ultima (H) C a2-s1, d0 95 mokrá tkanina ultima op a a2-s1, d0 95 mokrá tkanina ultima db (H) C a2-s1, d0 95 mokrá tkanina optima a a2-s1, d0 95 mokrá tkanina perla (H) C a2-s1, d0 95 mokrá tkanina perla op a a2-s1, d0 95 mokrá tkanina perla db (H) C a2-s1, d0 95 mokrá tkanina sierra op a a2-s1, d0 95 mokrá tkanina neeva a a1 (1) 95 mokrá tkanina Colortone dune d a2-s1, d0 95 suchá tkanina Colortone neeva a a1 (5) 95 mokrá tkanina Colortone FIne FIssured black (H) C a2-s2, d0 95 suchá tkanina design CIrrus* (H) d a2-s1, d0 do 95 suchá tkanina GrapHIs (l) e a2-s2, d0 70 suchá tkanina visual a a2-s1, d0 70 suchá tkanina * Contrast specifická řešení Minerál hlavní řada sahara 43 do C a2-s1, d0 95 suchá tkanina sahara Max / sabbia C a2-s1, d0 95 suchá tkanina sahara db C a2-s1, d0 95 suchá tkanina CIrrus (H) d a2-s1, d0 95 suchá tkanina CIrrus Max / CIrrus (H) C a2-s2, d0 95 suchá tkanina plain (l) e a2-s1, d0 95 suchá tkanina FIne FIssured (H) C a2-s1, d0 95 suchá tkanina bioguard acoustic (H) C a2-s1, d0 95 omyvatelnost antimikrobiální Iso 5 bioguard plain (l) e a2-s1, d0 95 omyvatelnost / oděruvzdornost antimikrobiální Iso 5 orcal bioguard extra Mikroperforace s flísem & premium b15 do C a2-s2, d0 95 omyvatelnost antimikrobiální Iso 5 orcal bioguard plain (bez perforace) do (l) a2-s2, d0 95 parafon HYGIen a a2-s1, d0 95 vysokotlaké vodní čistění antimikrobiální Iso 3 (4) (3) vysokotlaké vodní čistění Iso 5 Clean room Fl (l) a2-s1, d0 95 omyvatelnost Iso 5 CeraMaGuard (MH) d a1 100 oděruvzdornost newtone (l) a2-s1, d0 100 omyvatelnost Kov extra MIKroperForaCe (2) do (l) d a2-s2, d0 95 mokrá tkanina* MIKroperForaCe (2) do C a2-s2, d0 95 mokrá tkanina standardní perforace (2) do (l) C a2-s2, d0 95 mokrá tkanina plain (bez perforace) do (l) neklasifikováno a1 95 mokrá tkanina vysokotlaké vodní čistění (3) premium b15 do 30 záleží na perforaci 0.65 C a2-s1, d0 95 mokrá tkanina* *perforované kazety s flísem jsou otíratelné mokrou tkaninou. Kazety plain (bez perforace) nebo perforované bez flísu jsou drhnutelné. Iso 3 (4) design / diskontinuální řešení optima CanopY b-s1, d0 90 suchá tkanina ultima CanopY a2-s1, d0 70 suchá tkanina orcal CanopY b-s2,d0 90 suchá tkanina viz. podrobné údaje v technických listech výrobků axiom C CanopY 25 do 90 suchá tkanina axiom Ke CanopY 25 do 90 suchá tkanina InFusIons CanopY b-s1,d2 suchá tkanina dřevo dřevěné dýhy Madera (l) d b-s2, d0 70 suchá tkanina lamináty Madera (l) d b-s2, d0 70 suchá tkanina testy našich výrobků jsou prováděny v nezávislé akreditované zkušebně v souladu s platnými normami (en, Iso ). společnost armstrong provádí rozsáhlé a pravidelné testování svých výrobků. ve výsledcích zkoušek stejného výrobku se vyskytují drobné odchylky. výše uvedené výsledky zkoušek nepředstavují bezpodmínečně ty nejlepší, ale vyjadřují hodnoty, kterých se běžně dosahuje. (1) neeva White (2) typické hodnoty pro výrobek s flísovou akustickou vložkou. další technická řešení v oblasti akustiky naleznete v technických listech kovových výrobků. (3) pouze pro systém Clip-in se spoji těsněnými silikonem (4) všechny výrobky orcal plain splňují požadavky Iso 3. (5) mimo Cement & Metal nejnovější informace naleznete na našich webových stránkách.

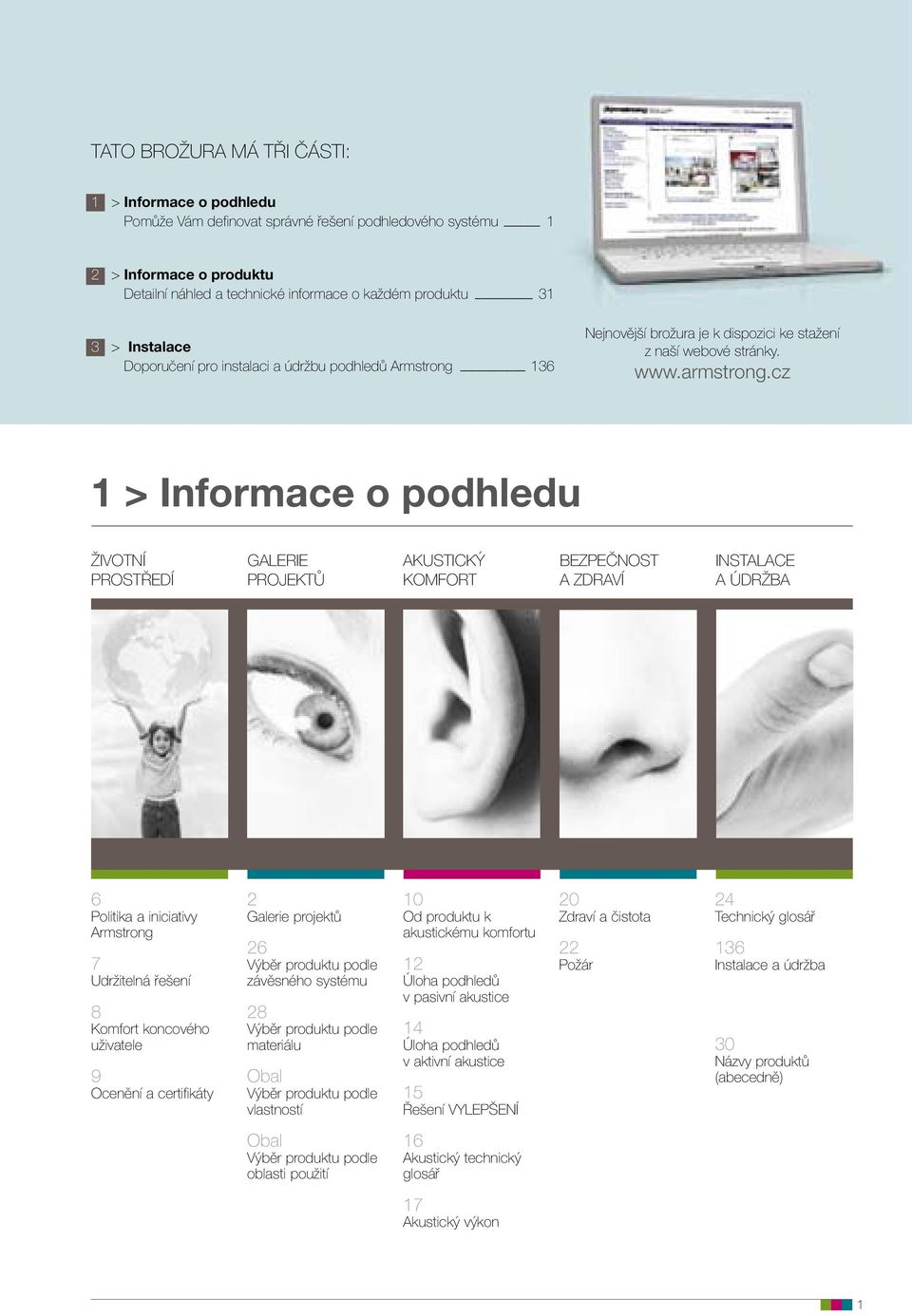

4 TATO BROŽURA MÁ TŘI ČÁSTI: 1 > Informace o podhledu Pomůže Vám definovat správné řešení podhledového systému 1 2 > Informace o produktu Detailní náhled a technické informace o každém produktu 31 3 > Instalace Doporučení pro instalaci a údržbu podhledů Armstrong 136 Nejnovější brožura je k dispozici ke stažení z naší webové stránky. 1 > Informace o podhledu ŽIVOTNÍ PROSTŘEDÍ GALERIE PROjEKTů AKUSTICKÝ KOMFORT BEZPEČNOST A ZDRAVÍ INSTALACE A ÚDRŽBA 6 Politika a iniciativy Armstrong 7 Udržitelná řešení 8 Komfort koncového uživatele 9 Ocenění a certifikáty 2 Galerie projektů 26 Výběr produktu podle závěsného systému 28 Výběr produktu podle materiálu Obal Výběr produktu podle vlastností 10 Od produktu k akustickému komfortu 12 Úloha podhledů v pasivní akustice 14 Úloha podhledů v aktivní akustice 15 Řešení VYLEPŠENÍ 20 Zdraví a čistota 22 Požár 24 Technický glosář 136 Instalace a údržba 30 Názvy produktů (abecedně) Obal Výběr produktu podle oblasti použití 16 Akustický technický glosář 17 Akustický výkon 1

5 GALERIE PROjEKTů doprava - Letiště v dubaji (Sae), kovové podhledy obchod - Hotel concordia (it), axiom c canopy obchod - Wellness Park Laško (SL), podhled Madera KanceLÁŘe - Kinnarps (Fr), ULtiMa canopy ŠKoLStví - Škola Brede Mikado-aalsmeer (nl), optima Zdravotnictví - nemocnice refaja Ziekenhuis (nl), ULtiMa velký modul ŠKoLStví - Universita Luiss (it), ULtiMa canopy 2 3

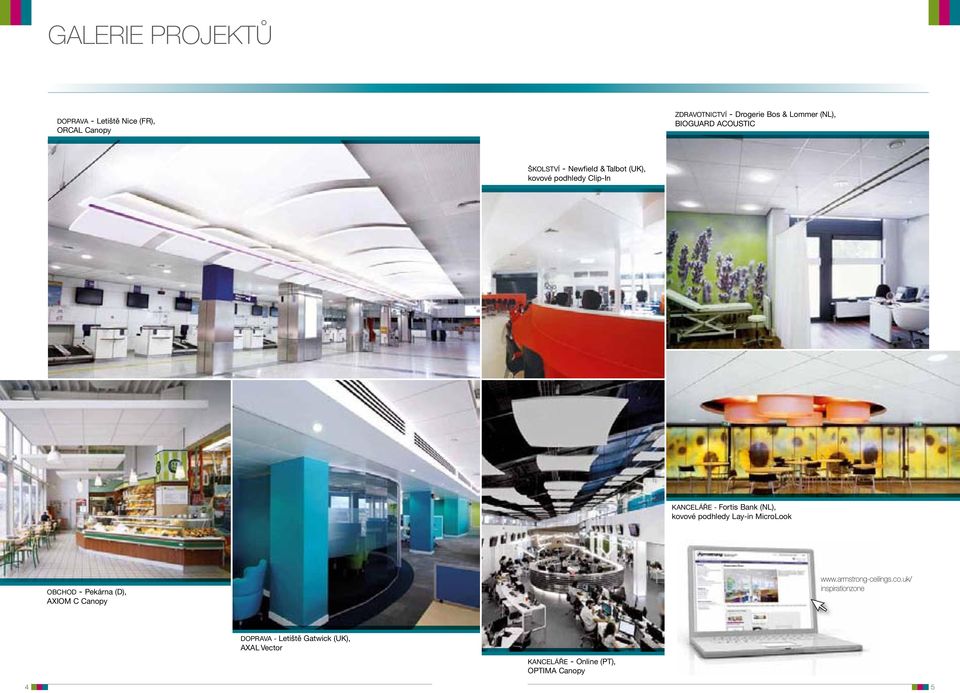

6 GALERIE PROjEKTů doprava - Letiště nice (Fr), orcal canopy Zdravotnictví - drogerie Bos & Lommer (nl), BiogUard acoustic ŠKoLStví - newfield & talbot (UK), kovové podhledy clip-in KanceLÁŘe - Fortis Bank (nl), kovové podhledy Lay-in MicroLook obchod - Pekárna (d), axiom c canopy inspirationzone doprava - Letiště gatwick (UK), axal vector KanceLÁŘe - online (Pt), optima canopy 4 5

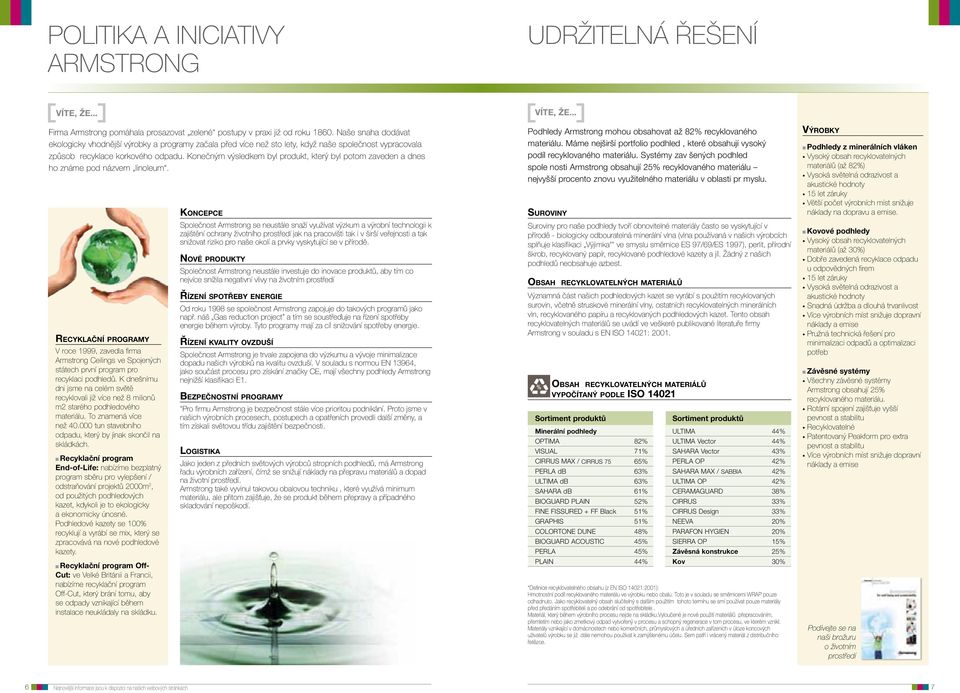

7 POLITIKA A INICIATIVY ARMSTRONG UDRŽITELNÁ ŘEŠENÍ Víte, že... Firma Armstrong pomáhala prosazovat zelené postupy v praxi již od roku Naše snaha dodávat ekologicky vhodnější výrobky a programy začala před více než sto lety, když naše společnost vypracovala způsob recyklace korkového odpadu. Konečným výsledkem byl produkt, který byl potom zaveden a dnes ho známe pod názvem linoleum. recyklační programy V roce 1999, zavedla firma Armstrong Ceilings ve Spojených státech první program pro recyklaci podhledů. K dnešnímu dni jsme na celém světě recyklovali již více než 8 milionů m2 starého podhledového materiálu. To znamená více než tun stavebního odpadu, který by jinak skončil na skládkách. Recyklační program end-of-life: nabízíme bezplatný program sběru pro vylepšení / odstraňování projektů 2000m 2, od použitých podhledových kazet, kdykoli je to ekologicky a ekonomicky únosné. Podhledové kazety se 100% recyklují a vyrábí se mix, který se zpracovává na nové podhledové kazety. Recyklační program Off- Cut: ve Velké Británii a Francii, nabízíme recyklační program Off-Cut, který brání tomu, aby se odpady vznikající během instalace neukládaly na skládku. Koncepce Společnost Armstrong se neustále snaží využívat výzkum a výrobní technologii k zajištění ochrany životního prostředí jak na pracovišti tak i v širší veřejnosti a tak snižovat riziko pro naše okolí a prvky vyskytující se v přírodě. nové produkty Společnost Armstrong neustále investuje do inovace produktů, aby tím co nejvíce snížila negativní vlivy na životním prostředí Řízení spotřeby energie Od roku 1998 se společnost Armstrong zapojuje do takových programů jako např. náš Gas reduction project a tím se soustřeďuje na řízení spotřeby energie během výroby. Tyto programy mají za cíl snižování spotřeby energie. Řízení Kvality ovzduší Společnost Armstrong je trvale zapojena do výzkumu a vývoje minimalizace dopadu našich výrobků na kvalitu ovzduší. V souladu s normou EN 13964, jako součást procesu pro získání značky CE, mají všechny podhledy Armstrong nejnižší klasifikaci E1. bezpečnostní programy "Pro firmu Armstrong je bezpečnost stále více prioritou podnikání. Proto jsme v našich výrobních procesech, postupech a opatřeních provedli další změny, a tím získali světovou třídu zajištění bezpečnosti. logistika jako jeden z předních světových výrobců stropních podhledů, má Armstrong řadu výrobních zařízení, čímž se snižují náklady na přepravu materiálů a dopad na životní prostředí. Armstrong také vyvinul takovou obalovou techniku, které využívá minimum materiálu, ale přitom zajišťuje, že se produkt během přepravy a případného skladování nepoškodí. Víte, že... Podhledy Armstrong mohou obsahovat až 82% recyklovaného materiálu. Máme nejširší portfolio podhledů, které obsahují vysoký podíl recyklovaného materiálu. Systémy zavůšených podhledů spoleůnosti Armstrong obsahují 25% recyklovaného materiálu nejvyšší procento znovu využitelného materiálu v oblasti průmyslu. suroviny Suroviny pro naše podhledy tvoří obnovitelné materiály často se vyskytující v přírodě - biologicky odbouratelná minerální vlna (vlna používaná v našich výrobcích splňuje klasifikaci Výjimka"" ve smyslu směrnice ES 97/69/ES 1997), perlit, přírodní škrob, recyklovaný papír, recyklované podhledové kazety a jíl. Žádný z našich podhledů neobsahuje azbest. obsah recyklovatelných materiálů Významná část našich podhledových kazet se vyrábí s použitím recyklovaných surovin, včetně struskové minerální vlny, ostatních recyklovatelných minerálních vln, recyklovaného papíru a recyklovaných podhledových kazet. Tento obsah recyklovatelných materiálů se uvádí ve veškeré publikované literatuře firmy Armstrong v souladu s EN ISO 14021: % obsah recyklovatelných materiálů vypočítaný podle iso Sortiment produktů Minerální podhledy OPtiMA 82% ViSuAl 71% CirruS MAx / CirruS 75 65% PerlA db 63% ultima db 63% SAhArA db 61% BiOguArd PlAin 52% Fine FiSSured + FF Black 51% graphis 51% COlOrtOne dune 48% BiOguArd ACOuStiC 45% PerlA 45% PlAin 44% Sortiment produktů ultima 44% ultima Vector 44% SAhArA Vector 43% PerlA OP 42% SAhArA MAx / SABBiA 42% ultima OP 42% CerAMAguArd 38% CirruS 33% CirruS design 33% neeva 20% PArAFOn hygien 20% SierrA OP 15% Závěsná konstrukce 25% Kov 30% *Definice recyklovatelného obsahu (z EN ISO 14021:2001): Hmotnostní podíl recyklovaného materiálu ve výrobku nebo obalu. Toto je v souladu se směrnicemi WRAP pouze odhadnuto. jako recyklovatelný obsah slučitelný s dalším použitím tohoto termínu se smí používat pouze materiály před předáním spotřebiteli a po odebrání od spotřebitele. Materiál, který během výrobního procesu nejde na skládku.vyloučené je nové použití materiálů přepracováním, přemletím nebo jako zmetkový odpad vytvořený v procesu a schopný regenerace v tom procesu, ve kterém vznikl. Materiály vznikající v domácnostech nebo komerčních, průmyslových a úředních zařízeních v úloze koncových uživatelů výrobku se již dále nemohou používat k zamýšlenému účelu. Sem patří i vrácený materiál z distribučního řetězce. výrobky Podhledy z minerálních vláken Vysoký obsah recyklovatelných materiálů (až 82%) Vysoká světelná odrazivost a akustické hodnoty 15 let záruky Větší počet výrobních míst snižuje náklady na dopravu a emise. Kovové podhledy Vysoký obsah recyklovatelných materiálů (až 30%) Dobře zavedená recyklace odpadu u odpovědných firem 15 let záruky Vysoká světelná odrazivost a akustické hodnoty Snadná údržba a dlouhá trvanlivost Více výrobních míst snižuje dopravní náklady a emise Pružná technická řešení pro minimalizaci odpadů a optimalizaci potřeb Závěsné systémy Všechny závěsné systémy Armstrong obsahují 25% recyklovaného materiálu. Rotární spojení zajišťuje vyšší pevnost a stabilitu Recyklovatelné Patentovaný Peakform pro extra pevnost a stabilitu Více výrobních míst snižuje dopravní náklady a emise Podívejte se na naši brožuru o životním prostředí 6 Nejnovější informace jsou k dispozici na našich webových stránkách 7

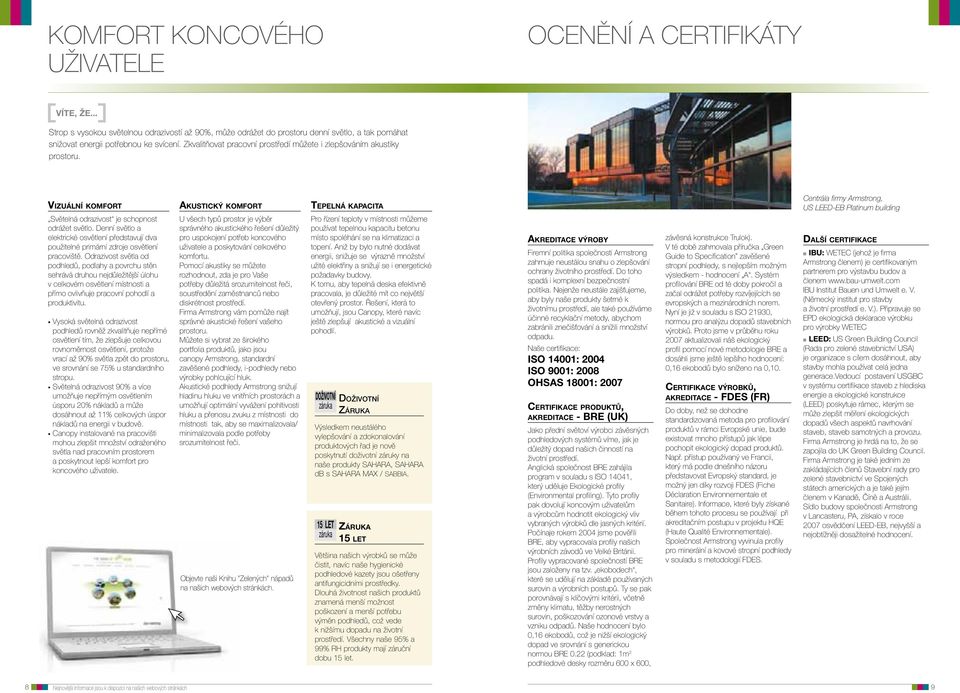

8 KOMFORT KONCOVéHO UŽIVATELE OCENěNÍ A CERTIFIKÁTY Víte, že... Strop s vysokou světelnou odrazivostí až 90%, může odrážet do prostoru denní světlo, a tak pomáhat snižovat energii potřebnou ke svícení. Zkvalitňovat pracovní prostředí můžete i zlepšováním akustiky prostoru. vizuální Komfort akustický Komfort U všech typů prostor je výběr správného akustického řešení důležitý pro uspokojení potřeb koncového uživatele a poskytování celkového komfortu. Pomocí akustiky se můžete rozhodnout, zda je pro Vaše potřeby důležitá srozumitelnost řeči, soustředění zaměstnanců nebo diskrétnost prostředí. Firma Armstrong vám pomůže najít správné akustické řešení vašeho prostoru. Můžete si vybrat ze širokého portfolia produktů, jako jsou canopy Armstrong, standardní zavěšené podhledy, i-podhledy nebo výrobky pohlcující hluk. Akustické podhledy Armstrong snižují hladinu hluku ve vnitřních prostorách a umožňují optimální vyvážení pohltivosti hluku a přenosu zvuku z místnosti do místnosti tak, aby se maximalizovala/ minimalizovala podle potřeby srozumitelnost řeči. tepelná Kapacita Pro řízení teploty v místnosti můžeme používat tepelnou kapacitu betonu místo spoléhání se na klimatizaci a topení. Aniž by bylo nutné dodávat energii, snižuje se výrazně množství užité elektřiny a snižují se i energetické požadavky budovy. K tomu, aby tepelná deska efektivně pracovala, je důležité mít co největší otevřený prostor. Řešení, která to umožňují, jsou Canopy, které navíc ještě zlepšují akustické a vizuální pohodlí. Centrála firmy Armstrong, US LEED-EB Platinum building Světelná odrazivost je schopnost odrážet světlo. Denní světlo a elektrické osvětlení představují dva použitelné primární zdroje osvětlení pracoviště. Odrazivost světla od podhledů, podlahy a povrchu stěn sehrává druhou nejdůležitější úlohu v celkovém osvětlení místnosti a přímo ovlivňuje pracovní pohodlí a produktivitu. Vysoká světelná odrazivost podhledů rovněž zkvalitňuje nepřímé osvětlení tím, že zlepšuje celkovou rovnoměrnost osvětlení, protože vrací až 90% světla zpět do prostoru, ve srovnání se 75% u standardního stropu. Světelná odrazivost 90% a více umožňuje nepřímým osvětlením úsporu 20% nákladů a může dosáhnout až 11% celkových úspor nákladů na energii v budově. Canopy instalované na pracovišti mohou zlepšit množství odraženého světla nad pracovním prostorem a poskytnout lepší komfort pro koncového uživatele. Objevte naši Knihu "Zelených" nápadů na našich webových stránkách. Doživotní záruka 15 Let záruka Doživotní Záruka Výsledkem neustálého vylepšování a zdokonalování produktových řad je nově poskytnutí doživotní záruky na naše produkty SAHARA, SAHARA db s SAHARA MAX / SABBIA. záruka 15 let Většina našich výrobků se může čistit, navíc naše hygienické podhledové kazety jsou ošetřeny antifungicidními prostředky. Dlouhá životnost našich produktů znamená menší možnost poškození a menší potřebu výměn podhledů, což vede k nižšímu dopadu na životní prostředí. Všechny naše 95% a 99% RH produkty mají záruční dobu 15 let. akreditace výroby Firemní politika společnosti Armstrong zahrnuje neustálou snahu o zlepšování ochrany životního prostředí. Do toho spadá i komplexní bezpečnostní politika. Nejenže neustále zajišťujeme, aby byly naše produkty šetrné k životnímu prostředí, ale také používáme účinné recyklační metody, abychom zabránili znečišťování a snížili množství odpadu. Naše certifikace: ISO 14001: 2004 ISO 9001: 2008 OHSAS 18001: 2007 certifikace produktů, akreditace - bre (uk) jako přední světoví výrobci závěsných podhledových systémů víme, jak je důležitý dopad našich činností na životní prostředí. Anglická společnost BRE zahájila program v souladu s ISO 14041, který uděluje Ekologické profily (Environmental profiling). Tyto profily pak dovolují koncovým uživatelům a výrobcům hodnotit ekologický vliv vybraných výrobků dle jasných kritérií. Počínaje rokem 2004 jsme pověřili BRE, aby vypracovala profily našich výrobních závodů ve Velké Británii. Profily vypracované společností BRE jsou založeny na tzv. ekobodech, které se udělují na základě používaných surovin a výrobních postupů. Ty se pak porovnávají s klíčovými kritérii, včetně změny klimatu, těžby nerostných surovin, poškozování ozonové vrstvy a vzniku odpadů. Naše hodnocení bylo 0,16 ekobodů, což je nižší ekologický dopad ve srovnání s generickou normou BRE 0.22 (podklad: 1m 2 podhledové desky rozměru 600 x 600, závěsná konstrukce Trulok). V té době zahrnovala příručka Green Guide to Specification zavěšené stropní podhledy, s nejlepším možným výsledkem - hodnocení A. Systém profilování BRE od té doby pokročil a začal odrážet potřeby rozvíjejících se evropských a mezinárodních norem. Nyní je již v souladu s ISO 21930, normou pro analýzu dopadů stavebních výrobků. Proto jsme v průběhu roku 2007 aktualizovali náš ekologický profil pomocí nové metodologie BRE a dosáhli jsme ještě lepšího hodnocení: 0,16 ekobodů bylo sníženo na 0,10. certifikace výrobků, akreditace - fdes (fr) Do doby, než se dohodne standardizovaná metoda pro profilování produktů v rámci Evropské unie, bude existovat mnoho přístupů jak lépe pochopit ekologický dopad produktů. Např. přístup používaný ve Francii, který má podle dnešního názoru představovat Evropský standard, je možný jen díky rozvoji FDES (Fiche Déclaration Environnementale et Sanitaire). Informace, které byly získané během tohoto procesu se používají při akreditačním postupu v projektu HQE (Haute Qualité Environnementale). Společnost Armstrong vyvinula profily pro minerální a kovové stropní podhledy v souladu s metodologií FDES. další certifikace IBU: WETEC (jehož je firma Armstrong členem) je certifikovaným partnerem pro výstavbu budov a členem IBU Institut Bauen und Umwelt e. V. (Německý institut pro stavby a životní prostředí e. V.). Připravuje se EPD ekologická deklarace výrobku pro výrobky WETEC LeeD: US Green Building Council (Rada pro zelené stavebnictví USA) je organizace s cílem dosáhnout, aby stavby mohla používat celá jedna generace.vedoucí postavení USGBC v systému certifikace staveb z hlediska energie a ekologické konstrukce (LEED) poskytuje rámec, kterým se může zlepšit měření ekologických dopadů všech aspektů navrhování staveb, staveb samotných a provozu. Firma Armstrong je hrdá na to, že se zapojila do UK Green Building Council. Firma Armstrong je také jedním ze zakládajících členů Stavební rady pro zelené stavebnictví ve Spojených státech amerických a je také jejím členem v Kanadě, Číně a Austrálii. Sídlo budovy společnosti Armstrong v Lancasteru, PA, získalo v roce 2007 osvědčení LEED-EB, nejvyšší a nejobtížněji dosažitelné hodnocení. 8 9 Nejnovější informace jsou k dispozici na našich webových stránkách

9 AKUSTICKÝ KOMFORT: Od produktu k akustickému komfortu Víte, že... příklady nejvhodnějších akustických Řešení: Akustika neznamená vždy jen absorpci zvuku. Vhodné akustické prostředí je velmi důležité a způsob, jak ho dosáhnout, se zaměřuje na: Srozumitelnost (Chci aby se mi rozumělo), Diskrétnost (Nechci být odposloucháván), Soustředění (Nechci být rušen). Situace Srozumitelnost Chci aby se mi rozumělo Vlastnosti a atributy produktů Mix pohltivosti a útlumu Doporučení produktu Příklady typů nejlepší lepší dobrý místnosti ULtIMA PeRLA SAHARA MAX - Zasedací místnost /SABBIA - Učebna - Konferenční místnost srozumitelnost, diskrétnost a soustředění Pro splnění akustických předpisů obecně stačí měřit hodnoty v prázdných prostorách, bez zapnutých kancelářských zařízení. Akustické předpisy obvykle doporučují hodnoty, které by měly být dosahovány pro doby dozvuku (uvnitř prostoru) a zvukové izolace (mezi jednotlivými prostory nebo z venku budovy). co ovlivňuje vlastnosti? Akustické vlastnosti minerálních stropních podhledů se mění v závislosti na kombinaci poréznosti, tloušťky a hustoty. Následující tabulka ukazuje vliv těchto parametrů na akustické vlastnosti. Hustota Zvuková pohltivost Zvukový útlum a redukce Diskrétnost Nechci být odposloucháván Soustředění Nechci být rušen Útlum Pohltivost PeRLA db ULtIMA db SAHARA db - Uzavřená kancelář - Nemocniční pokoj OPtIMA, PeRLA OP SAHARA MAX - Otevřené prostory ULtIMA OP /SABBIA - Call centrum - Knihovna Tento přístup však již nedokáže plnit očekávání zaměstnanců, novou roli hraje zejména rozvoj otevřených kanceláří (open space) a zvyšování sluchových problémů studentů ve školách. Každodenní běžné aktivity, jako například diskutující skupina lidí, zvonící telefony, kopírka, hudba nebo otevřená okna ruší původní akustickou rovnováhu. Lidé v kanceláři, učebně, prodejně nebo v nemocnici potřebují příjemné a zdravé životní prostředí, aby mohli vykonávat svou činnost v nejlepších podmínkách. Akustická kvalita místností v budově se řídí hlavními konstrukčními kritérii, která vyžadují pečlivé sledování: Srozumitelnost (Chci aby se mi rozumělo), Diskrétnost (Nechci být odposloucháván), Soustředění (Nechci být rušen). Poréznost tloušťka Firma Armstrong nabízí širokou škálu hustot a druhu materiálů, které kombinují akustické vlastnosti s rozsáhlou nabídkou designů. Dopad akustiky na prostory s podhledy lze shrnout takto: Zvuková pohltivost Zvukový útlum a redukce Řízení Odrazy v místnostech Přenos mezi místnostmi Vliv na Srozumitelnost Diskrétnost a soustředění Výhody Lidé v místnosti Další lidé v místnosti Pro podrobnější vysvětlení a ke stažení brožury Armstrong Accoustic Guide navštivte naše webové stránky. široká paleta Řešení Akustická řešení mají reagovat na všechny požadavky na práci. Druhy hran podhledových kazet velmi ovlivňují možnost, jak zabránit přenosu hluku z jednoho místa do druhého. Pohltivost a w 1,00 0,90 0,80 0,70 0,60 0,50 0,00 Útlum Dnfw , , ,65 aktivní nebo pasivní akustika? 35 0,70(H) 0,70(H) 0,75(H) 0,65(H) , , ,65(H) 0,60(H) 0.60(H) 0.50(H) K vytvoření vyváženého akustického prostředí, doporučuje společnost Armstrong přistupovat ve dvou etapách: 1 Používat pasivní akustiku pohlcovat zvuk v určitém prostoru a blokovat zvuk mezi prostory nebo zvuk přicházející zvenčí budovy. 2 Používat aktivní akustiku k pokrytí zbývajícího nechtěného hluku ke zvýšení úrovně řeči a překonání problémů se srozumitelností k přehrávání hudby k zajištění srozumitelnosti řeči 41 db SaHara SaHara SL2 SaHara Max / SaBBia PerLa ULtiMa ULtiMa SL2 ULtiMa vector SaHara db SaHara db SL2 PerLa db PerLa db SL2 ULtiMa db ULtiMa db SL2 Sierra op Sierra op SL2 PerLa op PerLa op SL2 ULtiMa op ULtiMa op SL2 43 0, , ,95 25 OP 0, , , Nejnovější informace jsou k dispozici na našich webových stránkách 11

10 AKUSTICKÝ KOMFORT: Úloha podhledů v pasivní akustice Víte, že... Systémy zavěšených podhledů hrají klíčovou roli při řízení akustického prostředí. Pasivní akustika se zabývá pohlcováním a blokováním zvuku uvnitř prostor a mezi prostory. zvukový útlum pro lepší diskrétnost případová studie: DISKRétnOSt Zvukový útlum je řízení přenosu zvuku mezi sousedními prostorami a současně přenosu zvuku shora společnými dutinami. Mnoho míst, např. kanceláře managementu nebo lékařské ordinace, vyžaduje vysokou úroveň izolace zvuku mezi jednotlivými místnostmi pro zajištění optimálního zvukového soukromí. Rozsah db u podhledů Armstrong s vyšší hustotou snižuje převod hluku mezi jednotlivými místnostmi až o 43 db, a tak umožňuje kvalitní soukromí a dobrý pocit zúčastněných. Jak zajistit, aby hluk z přilehlých prostor nebyl slyšet na chodbě? De Koning Office (nl) Jak vytvořit tichou místnost i přes hluk vznikající v prostoru nad podhledem? International Book Club (e) Redukce zvuku je řízení zvuku vznikajícího v prostoru nad podhledem nebo přicházejícího z podlaží nahoře. Řešení: ULtIMA db Lamely Řešení: MetAL Premium B15 absorpce zvuku pro lepší soustředění případová studie: SOUStŘeDění V některých případech je cílem snížit co možná nejvíce přenos hluku, například ve velkých otevřených kancelářích nebo v call centrech, kde mohou hlasy, telefony a zvuky z kancelářského zařízení vést ke zhoršení pozornosti. Podhledy Armstrong řady OP s nižší hustotou, nabízí zákazníkům optimální úroveň zvukové pohltivosti. Jak zajistit soustředění, vizuální komfort a snadný přístup k prostoru nad podhledem? Recicladhor Office Building (e) Jak zlepšit akustický, vizuální a ergonomický komfort v otevřeném televizním studiu? I Online Office (Pt) Absorpce zvuku je část zvuku z vnějšího prostředí, který podhled neodráží, ale pohlcuje. Řešení: ULtIMA Vector Řešení: OPtIMA Canopy zvukový útlum a absorpce pro lepší srozumitelnost případová studie: SROZUMIteLnOSt Jak zajistit nejlepší akustické a designové řešení pro učebnu? Rovnováha zvukového útlumu a pohltivosti. Kontrola pohlcování zvuku a jeho redukce jsou důležité pro zlepšení srozumitelnosti řeči. Standardní podhledy firmy Armstrong se střední hustotou zajišťují vynikající rovnováhu mezi blokováním nežádoucího hluku zvenčí a současném přiměřeném pohlcování zvuku uvnitř. Tyto podhledy jsou ideální pro učebny a konferenční místnosti. Škola (D) Jak zajistit optimální srozumitelnost pro všechny účastníky v zasedací místnosti? Armstrong Building Product Office (FR) Řešení: ULtIMA Board Řešení: ORCAL Canopy (Kov) Nejnovější informace jsou k dispozici na našich webových stránkách

11 AKUSTICKÝ KOMFORT: Úloha podhledů v aktivní akustice AKUSTICKÝ KOMFORT: Řešení "VYLEPŠENÍ" Víte, že... Víte, že... co je "vylepšení"? Armstrong i-ceilings panely nabízí řěšení aktivní akustiky k doplnění pasivní akustiky kdekoli je to potřebné. definice I-ceilings panely jsou různé druhy nejmodernějších plochých reproduktorů, které jsou navrženy tak, aby esteticky vyhovovaly podhledovým kazetám Armstrong a aby se vkládaly přímo do závěsné konstrukce. Zvukové panely zajišťují hlas, hudbu a aktivní akustiku, tedy celkové elektroakustické úpravy místnosti, které zkvalitňují hladiny srozumitelnosti, diskrétnosti a soustředění v různých prostorech. Pro zlepšení akustické pohody nabízí firma Armstrong jedinečná řešení: estetika: Vytvoří překvapující design a příjemnější prostory. Flexibilita: řešení lze snadno přemísťovat tak, aby vyhovovala další nové konfiguraci. Funkčnost: působit jako reflektory světla pro minimalizaci spotřeby energie. Snadná instalace: speciální přímé připojení závěsných podhledů (sádrokarton a závěsná konstrukce) pomocí OPTIMA Canopy. Akustické vylepšení představuje jemné ladění akustické vlastnosti stávajícího prostoru tak, aby splňoval požadovky koncového uživatele, co se týče srozumitelnosti, soustředění a diskrétnosti. Při stěhování firmy do nových obchodních prostor nebo změně konfigurace stávajících kanceláří tak, aby vyhovoval novým organizačním požadavkům, se musí brát v úvahu akustika. Integrace akustického a prostorového řešení umožní dosáhnout správnou rovnováhu mezi prostorem a úrovní pohody zaměstnanců a vznikne produktivnějšího pracovní prostředí. Akustické vylepšení prostoru je dané jeho velikostí, povrchovými materiály místnosti, nábytkem a hlukem v pozadí. Akustické vylepšení bude proto zvažovat: změnu stávajících povrchových materiálů; doplnění stávající konfigurace místnosti samostatným řešením podhledů (Canopy); doplnění pasivní akustiky aktivním akustickým řešením (i- podhledy) Plánování kancelářského prostoru představuje nalezení rovnováhy mezi optimalizací prostoru, který je k dispozici, a vytvořením příjemného a produktivního pracovního prostředí. Armstrong doporučuje, aby se akustické parametry zvažovaly pokud možno hned na začátku plánování projektu a celkového technického provedení. detaily standardních hran Zvukový panel detail hrany Podhled detail hrany Závěsná konstrukce Zvukový panel detail hrany (1) Hrana Board tam, kde jsou podhledové kazety a závěsná konstrukce ve stejné výškové úrovni Hrana tegular pro podhled s výškovým odskokem na široké závěsné konstrukci Hrana MicroLook pro podhled s výškovým odskokem na úzké závěsné konstrukci MicroLook Tegular MicroLook Závěsná konstrukce 24 mm 24 mm 15 mm (1) K dispozici jako VECTOR, AXAL a CLIP-IN (mikroperforace a standardní perforace) canopy: Řešení armstrong Sádrokartonové podhledy mohou vytvářet velmi odrazivý prostor, ve kterém navíc kombinace s dnešními trendy technického řešení interiéru kanceláře s extenzivním používáním skleněných dělících příček, negativně ovlivňuje hladiny soustředění. Stávající závěšené podhledy nemusí vždy splňovat přísné akustické požadavky prostorů jako jsou např. Call centra. Řešení akustických problémů přímo nad pracovním místem, přičemž se zároveň bude přispívat ke snižování celkové doby dozvuku, je pak klíčem ke zkvalitnění úrovně soustředění a diskrétnosti. V podmínkách náročných architektonických a akustických konfigurací, může vylepšení stávajících podhledů lehkými akusticky navrženými absorbéry nebo oblaky Canopy"" dosáhnout obrat o 180 stupňů ve vnímané kvalitě prostoru, vyšších úrovních pohodlí a a zvýšení produktivity zaměstnanců. Řešení Canopy se může dále doplňovat úpravou stěn a aktivní akustikou Armstrong. aplikace Doprava Maloobchod Zdravotnictví Školství Kanceláře Zesílení mluveného slova Zvukové maskování Veřejná hlášení Otevřený prostor, call centrum Uzavřená kancelář Konferenční místnost Učebna Knihovna Čekárna Pokoj pacienta Obchod/Showroom Restaurace Salónek Čekárna Hudba Příklad akustického řešení prázdném prostoru: 3 2,5 Doba dozvuku (sekundy) 2 1,5 1 0, Kmitočet středu oktávového pásma (Hz) Cíl akustického řešení: Srozumitelnost řeči s Rt <0,8 s Objem místnosti 250 m 3 Výška stropu 2,6 m Plocha 96,2 m 2 Délka 12,0 m Šířka 8,0 m Prázdná místnost 13 ULTIMA Canopy 20 OPTIMA Canopy 14 ORCAL Canopy (Kov) 5 AXIOM Canopy (s Ultima OP) Nejnovější informace jsou k dispozici na našich webových stránkách

12 AKUSTICKÝ TECHNICKÝ GLOSÁŘ AKUSTICKÝ VÝKON vážený Koeficient zvukové pohltivosti, a w jednočíselné hodnocení pro namátkové koeficienty pohltivosti zvuku se počítá podle EN ISO Při použití této metody se naměřené hodnoty získané v souladu s EN ISO 354, převedou na oktávová pásma 250, 500, 1000, 2000 a 4000 Hz a zanesou se do grafu. Standardní referenční křivka se poté přesunuje směrem k naměřeným hodnotám v krocích po 0,05 až se získá nejlepší shoda. Odvozená hodnota a w se bude pohybovat mezi 0,00 a 1,00, ale vyjadřuje se pouze v násobcích 0,05,např. a w = 0,65. indikátor tvaru S odkazem na EN ISO 11654, se vypočtené hodnoty a w, mohou kvalifikovat jedním nebo více písmeny (v závorkách) aby se naznačilo zda má výrobek vyšší zvukovou pohltivost při nízké (L), střední (M) nebo vysoké (H) frekvenci. třída pohltivosti zvuku Podle EN ISO se vypočtená hodnota a w může navíc přiřadit do jedné ze šesti popisných tříd podle následující tabulky: třída pohltivosti zvuku a w A 0,90; 0,95; 1,00 B 0,80; 0,85 C 0,60; 0,65; 0,70; 0,75 D 0,30; 0,35; 0,40; 0,45; 0,50; 0,55 E 0,15; 0,20; 0,25 Není klasifikována 0,00; 0,05; 0,10 vážený rozdíl normalizované hladiny dncw zavěšeného podhledu jednočíselné vyjádření laboratorního měření izolace zvuku vedeného vzduchem z místnosti do místnosti (horizontálně) podhledem zavěšeným nad sousedními místnostmi sdílejícími společné plénum podhledu. Stanovuje se podle EN ISO z měření provedených v souladu s EN až 9. Poznámka: EN byla nyní zrušena a nahrazena EN ISO (Viz Dnfw), třebaže výsledky testů Dncw platí i nadále. vážený rozdíl hladiny normalizovaných okrajů závěsného podhledu, dnfw jednočíselné vyjádření laboratorního měření vzdušného přenosu okrajového zvuku z místnosti do místnosti (horizontálně) sdílejícími společné podhledové plénum. Stanovuje se podle EN ISO z měření provedených v souladu s EN ISO Tato nyní nahradila EN (Viz Dncw) vážený stupeň zvukové neprůzvučnosti, rw jednočíselné vyjádření laboratorního měření (vertikální) zvukové vzdušné neprůzvučnosti závěsného podhledu. Stanovuje se podle EN ISO z měření ze stupně zvukové neprůzvučnosti prováděných podle EN ISO úroveň intenzity zvuku dešťového šumu, li Laboratorní měření intenzity zvuku v místnosti pod střešní konstrukcí, na kterou prší. Stanovuje se podle EN ISO : Laboratorní měření zvuku vytvářeného deštěm na prvky budovy. Výkon střechy může být zkoušen s anebo bez závěsného podhledu pod ní. Intenzita testovaného deště se může vybrat z možností uvedených v normě. Rovněž se může stanovit kombinované A-zvažované jedno číslo (LIA). zvukový útlum Tento termín se používá ve vztahu k horizontálnímu přenosu zvuku zavěšeným podhledem nad sousedními místnostmi, které sdílejí společné podvěsové plénum. zvuková neprůzvučnost Tento termín se používá ve vztahu k vertikálnímu přenosu zvuku přes zavěšený podhled. Koeficient zvukové pohltivosti, nrc jednočíselný deskriptor namátkově se vyskytujících stupňů absorpce zvuku. je definován v ASTM C423 jako aritmetický průměr, na nejbližší násobek 0,05, naměřených koeficientů zvukové absorpce zvuku pro čtyři třetinooktávová pásma se středními kmitočty 250, 500, 1,000 a 2,000 Hz. sabine Sabine je míra celkové pohltivosti zvuku diskrétními objekty (kanopy, promítací plátna, nábytek, atd.) instalovanými v architektonickém prostoru. Protože tyto typy zvukových absorbérů mají více než jeden povrch a mohou mít nepravidelný tvar, nemá význam jim přidělovat stupně zvukové pohltivosti. Z toho plyne, že se dává přednost Sabine na jednotku pro charakterizování pohltivosti individuálním prostorovým absorbérem. neprůzvučnost Kmitočet Hz středu třetinooktávového pásma Minerální produktová řada Název produktu Číslo Vážená osvědčení hodnota R w NEEVA ,5 6,2 5,3 4,5 5,0 3,5 4,3 6,1 6,3 6,5 6,9 6,7 7,4 8,4 8,7 9,5 9,8 9,8 OPTIMA ,2 6,1 6,3 5,1 4,2 3,1 4,8 5,9 6,0 6,3 6,8 6,7 7,2 8,0 8,5 8,9 9,6 9,3 PERLA OP ,2 7,2 7,4 5,7 5,9 6,2 6,8 7,9 8,0 9,0 10,0 9,6 10,8 12,3 13,5 14,3 15,2 14,2 ULTIMA OP ,5 7,7 7,3 6,4 5,6 5,8 6,5 7,8 8,7 9,0 9,7 10,0 11,1 12,2 13,8 14,2 15,6 15,5 SIERRA OP ,3 7,8 7,5 5,8 6,4 6,9 7,1 8,8 9,2 9,5 10,3 11,3 12,4 13,6 14,8 15,9 17,3 17,0 SAHARA MAX / SABBIA ,1 8,5 7,1 7,5 7,9 9,8 10,1 12,4 15,0 17,2 18,5 19,8 21,6 23,1 23,5 23,5 24,3 23,1 SAHARA ,2 8,4 8,0 6,6 7,9 10,3 10,5 12,7 15,3 16,9 18,2 19,4 20,7 22,5 22,9 22,8 23,0 21,9 BIOGUARD ACOUSTIC ,4 9,3 8,8 8,9 9,7 10,6 11,2 13,5 15,9 17,5 19,1 20,5 21,9 23,8 24,7 24,8 24,2 23,3 PERLA ,6 9,8 9,1 9,3 9,2 11,0 11,4 14,3 16,5 17,7 18,6 19,8 21,0 23,2 23,5 19,2 21,1 26,8 ULTIMA ,0 9,8 9,7 9,3 9,1 10,9 11,0 13,9 16,1 17,9 19,2 20,0 21,1 22,9 24,3 21,1 21,6 26,9 BIOGUARD PLAIN ,3 9,3 8,0 8,5 9,7 11,5 11,5 13,7 16,0 17,9 19,4 20,4 21,7 23,1 23,6 23,6 22,4 21,0 SAHARA db ,8 9,8 9,5 9,6 11,3 12,7 12,9 15,7 17,5 19,8 20,9 21,2 22,3 24,2 25,9 27,5 29,1 28,7 ULTIMA db ,6 10,4 11,1 11,4 11,6 13,3 13,9 16,1 18,2 20,3 21,8 22,2 23,5 26,0 27,4 26,1 25,7 28,9 PERLA db ,8 11,1 11,0 11,5 11,8 13,4 13,7 16,5 18,3 20,0 21,5 22,4 23,5 25,6 26,9 28,5 29,9 28,8 Kovová produktová řada Název produktu Číslo Vážená osvědčení hodnota R w Mikroperforace bez flísu ,3 5,0 4,5 3,8 3,6 3,3 3,8 4,1 4,5 5,2 4,8 4,8 4,5 5,0 4,8 4,6 4,6 3,8 Standardní perforace bez flísu* ,3 5,0 4,5 3,8 3,6 3,3 3,8 4,1 4,5 5,2 4,8 4,8 4,5 5,0 4,8 4,6 4,6 3,8 Mikroperforace s flísem ,0 6,9 5,6 5,2 5,3 4,0 4,6 5,9 6,1 6,4 6,3 6,0 5,8 6,4 6,7 7,0 6,7 6,2 Standardní perforace s flísem * ,0 6,9 5,6 5,2 5,3 4,0 4,6 5,9 6,1 6,4 6,3 6,0 5,8 6,4 6,7 7,0 6,7 6,2 Mikroperforace s B ,7 9,1 7,9 9,5 10,1 11,8 11,7 13,8 16,3 18,0 18,5 19,6 20,7 21,9 22,5 23,2 24,3 25,1 Standardní perforace s B15 * ,7 9,1 7,9 9,5 10,1 11,8 11,7 13,8 16,3 18,0 18,5 19,6 20,7 21,9 22,5 23,2 24,3 25,1 PLAIN (bez výplně) ,4 9,5 8,9 9,3 10,5 12,7 11,9 14,1 16,6 18,4 19,3 20,8 22,2 23,8 24,9 25,4 22,4 20,8 PLAIN s B ,5 10,6 10,1 10,1 11,2 13,1 13,6 16,5 19,0 21,0 22,2 22,9 23,5 25,6 26,4 26,6 24,4 23,1 * Odhad 1) Všechny testy SRI prováděla nezávislá laboratoř třetí strany, podle EN ISO s podhledy zavěšenými horizontálně mezi dvěma řadami místností s vertikálním převodem. Minerální podhledy byly v rozměru 600x600 s hranou Board uložené v závěsné konstrukci Prelude T24. 2) Hodnoty Rw se stanoví v souladu s EN ISO ) Hodnoty pro Standard perforaci (16% otevřeného prostoru) jsou odhadovány jako ne menší než pro Micro perforaci (22% otevřeného prostoru). 4) V řadě výsledků pro tentýž produkt se nevyhnutelně objevují mírné odchylky. Výše uvedené výsledky nemusí nutně představovat ty nejvyšší dosažené, avšak naznačují hodnoty, které se mohou konzistentně a s důvěrou prezentovat. Dešťový hluk akustický účinek podhledů Armstrong s lehkou střešní konstrukcí EN ISO :2006 je zkušební metoda pro stanovování hladiny intenzity zvuku šířeného z povrchu na který prší. Firma Armstrong testovala lehkou střešní konstrukci deštěm o velké intenzitě, jak je definován v normě a pak prováděla nové testování se zavěšeným podhledem pod ní. Testovaly se různé podhledové kazety a výsledky jsou uvedeny v další tabulce. Dále uvedené hodnoty ukazují intenzitu zvuku šířícího se do místnosti pod střešními (a podhledovými) konstrukcemi. Proto na rozdíl od údajů Dnfw a Rw, kde čím je vyšší hodnota, tím je poskytnutá izolace lepší, nejlépe Název produktu Střešní konstrukce + PERLA db Střešní konstrukce + ORCAL Plain s B15 Střešní konstrukce + SAHARA MAX/SABBIA Střešní konstrukce + PERLA Střešní konstrukce + ORCAL Mikroperforace s B15 Střešní konstrukce + PERLA OP Samotná střešní konstrukce Číslo osvědčení C/21102 /R01-2 C/21102 /R01-4 C/21102 /R01-8 C/21102 /R01-6 C/21102 /R01-5 C/21102 /R01-10 C/21102 /R01-1 Vážená hodnota L IA působící podhledové kazety jsou ty, které mají nejnižší hodnoty intenzity, protože do místnosti pod nimi proniklo méně zvukové energie. Uvedené výsledky ukazují kombinované působení střechy a podhledových konstrukcí. jakákoli změna ve vlastnostech konstrukce střechy bude mít také vliv na vlastnosti kombinované střechy a podhledu. Proto jsme ukázali zlepšení v db, zajištěné každou z podhledových kazet v porovnání se samotnou střešní konstrukcí. Kmitočet Hz středu třetinooktávového pásma Zlepšení L IA ,7 42,2 43,6 41,2 39,5 37,2 36,9 35,6 34,7 33,6 29,5 27,4 24,9 20,8 20,1 18,8 17,7 17, ,7 41,9 43,0 40,7 39,4 37,6 38,0 36,4 35,4 33,9 30,2 27,6 26,0 23,8 24,3 23,3 23,5 22, ,4 44,0 45,4 42,5 39,8 38,4 38,2 36,7 35,4 34,4 30,6 27,6 25,2 21,3 21,3 21,1 19,9 19, ,5 43,7 44,8 41,7 40,5 38,2 38,6 36,3 35,7 34,4 30,5 27,7 26,0 22,6 23,3 23,7 22,4 19, ,3 43,8 44,8 42,4 40,2 39,1 38,7 36,5 36,1 35,6 31,6 28,6 26,8 23,3 23,4 22,7 22,5 21, ,0 46,8 47,5 44,3 43,0 42,6 42,9 42,5 41,4 40,8 36,5 33,7 31,3 27,1 26,8 26,2 25,8 21, n/a 52,0 51,8 53,3 49,8 46,9 46,1 46,3 47,1 47,4 46,8 43,2 40,9 39,9 36,4 36,6 36,4 36,5 33,9 1) Všechny testy byly provedeny v laboratoři s ověřenou kvalitou nezávislé třetí strany podle EN ISO (2006). 2) Hodnoty intenzity třetinooktávového pásma, které se uvádějí, jsou nevážená měření v db. 3) Střešní konstrukci tvořila 158 mm hluboko profilovaná krytina z ocelového plechu s 200 mm izolací a s hliníkovou stálou vodovzdornou membránou švu. 4) Hloubka dutiny mezi vrchem profilované krytiny a obrácenou stranou podhledových kazet se měnila mezi 400 mm a 700 mm podle sklonu střechy. 5) Armstrong provádí rozsáhlé a pravidelné akustické zkoušky svých podhledových kazet a lamel. V řadě výsledků dochází u stejného produktu nevyhnutelně k drobným odchylkám. Výše uvedené výsledky nemusí nutně představovat ty nejvyšší dosažené, avšak naznačují hodnoty, které mohou být konzistentně a s důvěrou nabídnuty. 16 Nejnovější informace jsou k dispozici na našich webových stránkách 17

13 AKUSTICKé VLASTNOSTI Zvuková pohltivost Minerální stropní podhledy - a p Kmitočet Hz středu oktávového pásma Název produktu Číslo osvědčení Pohltivost a w Třída NRC NEEVA A 0,95 0,40 0,90 1,00 0,90 1,00 1,00 NEEVA 18 (Board) A 0,95 0,40 0,85 1,00 0,90 1,00 0,95 OPTIMA A 1,00 0,50 0,85 1,00 0,95 1,00 1,00 OPTIMA VECTOR a 1.00 A 0,95 0,35 0,80 1,00 0,90 1,00 1,00 ULTIMA OP 4765a 1.00 A 0,95 0,55 0,85 1,00 0,95 1,00 1,00 OPTIMA A 0,95 0,40 0,80 1,00 0,85 1,00 1,00 PARAFON HYGIEN A 0,95 0,40 0,85 0,90 0,90 0,95 0,90 PERLA OP (Kazety & Board Lamely) 4763a 0.95 A 0,90 0,50 0,85 0,95 0,90 1,00 1,00 PERLA OP skryté Lamely A 0,90 0,45 0,85 0,95 0,90 0,95 1,00 VISUAL V49 + Fleece + 25mm x 20kg/m 3 překrytí A 0,90 0,35 0,80 0,95 0,90 1,00 1,00 skelnou vatou NEEVA 18 (Tegular & MicroLook) A 0,85 0,40 0,75 0,85 0,85 0,95 0,95 OPTIMA A 0,90 0,35 0,75 1,00 0,80 0,90 0,95 SIERRA OP A 0,85 0,50 0,75 0,85 0,85 1,00 1,00 ULTIMA VECTOR (H) C 0,70 0,50 0,55 0,70 0,85 0,95 0,95 CIRRUS MAX / CIRRUS (H) C 0,75 0,40 0,40 0,70 0,90 1,00 1,00 ULTIMA (Kazety & Microlook Lamely) (H) C 0,70 0,55 0,50 0,65 0,80 0,90 0,85 ULTIMA skryté Lamely 4894a 0.70(H) C 0,70 0,50 0,50 0,60 0,75 0,90 0,95 PERLA (H) C 0,70 0,35 0,40 0,60 0,85 0,95 1,00 ULTIMA db 5546a 0.65(H) C 0,70 0,40 0,40 0,60 0,80 0,95 1,00 SAHARA MAX / SABBIA C 0,65 0,50 0,55 0,75 0,75 0,70 0,45 SAHARA VECTOR C 0,65 0,45 0,50 0,60 0,70 0,70 0,55 ULTIMA db skryté Lamely 4484a 0.60(H) C 0,55 0,30 0,35 0,55 0,65 0,75 0,85 BIOGUARD ACOUSTIC 4949a 0.60(H) C 0,60 0,35 0,40 0,50 0,70 0,85 0,90 FINE FISSURED / FINE FISSURED BLACK (H) C 0,60 0,40 0,40 0,55 0,75 0,75 0,75 PERLA db 5478a 0.60(H) C 0,65 0,30 0,40 0,55 0,70 0,85 0,95 SAHARA (Kazety & Lamely 15mm) C 0,55 0,45 0,40 0,55 0,65 0,65 0,60 SAHARA Board (Lamely 17mm) 4486a 0.60 C 0,55 0,35 0,45 0,60 0,65 0,55 0,45 SAHARA db 5541a 0.60 C 0,55 0,35 0,40 0,55 0,65 0,65 0,65 CERAMAGUARD 2921a 0.55(MH) D 0,60 0,25 0,30 0,50 0,80 0,85 0,75 CIRRUS Image 2929a 0.55(H) D 0,55 0,35 0,40 0,45 0,60 0,75 0,85 CIRRUS (H) D 0,50 0,35 0,40 0,45 0,55 0,60 0,70 COLORTONE DUNE D 0,55 0,40 0,40 0,50 0,60 0,55 0,45 CONTRAST Circles, Square D 0,50 0,40 0,40 0,45 0,55 0,60 0,65 MADERA A (L) D 0,60 0,45 0,70 0,70 0,55 0,45 0,40 PERLA db Lamely (H) D 0,50 0,30 0,35 0,40 0,60 0,70 0,80 VISUAL V49 + Fleece (H) D 0,50 0,10 0,30 0,40 0,50 0,75 0,90 MADERA A (L) D 0,45 0,40 0,60 0,55 0,45 0,35 0,35 MADERA A (L) D 0,45 0,40 0,60 0,55 0,40 0,30 0,20 MADERA A (LM) D 0,50 0,45 0,60 0,60 0,40 0,30 0,25 MADERA A (L) E 0,20 0,35 0,30 0,20 0,15 0,15 0,15 BIOGUARD PLAIN 2945a 0.15(L) E 0,15 0,30 0,20 0,15 0,10 0,20 0,25 GRAPHIS (všechny typy) (L) E 0,15 0,35 0,20 0,10 0,10 0,15 0,25 PLAIN (L) E 0,15 0,30 0,25 0,15 0,10 0,15 0,25 CLEAN ROOM FL (L) - 0,10 0,25 0,15 0,10 0,10 0,10 0,15 NEWTONE Residence (L) - 0,10 0,25 0,15 0,10 0,10 0,10 0,05 SAHARA (neperforovaná) (L) - 0,15 0,30 0,20 0,10 0,10 0,10 0,20 Zvukový útlum Minerální stropní podhledy Název produktu Číslo osvědčení Vážená hodnota Kmitočet Hz středu třetinooktávového pásma ULTIMA Tiles + 100mm x 20kg/m 3 překrytí skelnou vatou v jedné místnosti 4175a 44 Dnc 20,8 27,6 28,9 33,4 37,0 34,1 32,3 37,8 48,0 50,6 49,7 53,1 53,0 51,5 51,4 48,8 48,9 48,8 ULTIMA db skryté Lamely 4522f 43 Dnf 18,8 29,9 31,4 33,8 35,4 34,3 34,7 37,1 40,4 44,1 47,0 49,8 53,4 58,3 61,5 60,9 61,8 63,0 PERLA db 5492a 41 Dnf 15,5 25,2 29,5 30,8 31,7 31,6 34,0 35,3 39,4 41,2 44,2 45,7 47,8 49,9 49,4 47,4 47,7 53,8 ULTIMA Tiles + 25mm x 20kg/m 3 překrytí skelnou vatou v jedné místnosti 4177a 41 Dnc 15,1 25,2 26,9 29,8 31,6 31,7 31,3 35,5 41,6 47,0 48,7 51,2 52,5 52,3 51,5 49,3 49,4 49,1 ULTIMA Tiles + 100mm x 20kg/m 3 překrytí skelnou vatou v jedné místnosti 4174a 41 Dnc 17,0 25,6 29,7 29,3 32,9 32,6 31,2 35,5 42,2 44,9 46,3 49,4 51,0 50,5 50,1 47,8 48,0 48,3 ULTIMA skryté Lamely 4907f 40 Dnf 20,4 25,5 28,9 28,9 30,7 31,2 31,0 32,7 36,2 39,9 42,3 45,4 48,3 52,1 54,9 56,8 59,4 60,8 ULTIMA db 5558a 40 Dnf 16,1 24,5 28,9 29,9 31,0 31,3 32,5 34,2 38,5 40,5 43,8 46,2 48,9 52,0 53,0 55,6 56,0 53,7 CERAMAGUARD 2954a 39 Dnc 16,1 24,6 27,2 29,5 30,4 29,9 30,4 32,5 38,8 43,2 44,8 46,9 48,6 48,7 48,1 46,3 44,0 46,1 SAHARA skryté Lamely 5176f 39 Dnf 17,3 26,7 28,5 29,1 30,4 29,2 30,0 31,3 35,6 39,4 42,5 45,2 48,6 51,1 51,9 50,9 51,4 50,3 SAHARA db 5550a 39 Dnf 15,1 24,1 27,5 28,5 28,9 30,2 31,8 35,0 37,7 39,1 41,6 44,5 45,5 47,1 48,0 49,4 51,4 50,6 ULTIMA Tiles + 25mm x 20kg/m 3 překrytí skelnou vatou v jedné místnosti 4176a 39 Dnc 15,0 24,9 26,7 29,2 29,6 30,4 29,2 33,4 39,3 43,2 45,8 48,8 50,9 51,0 51,3 49,1 49,4 48,7 CIRRUS MAX / CIRRUS Dnc 13,8 22,1 25,0 26,6 29,1 29,1 29,8 31,2 35,6 40,0 42,2 44,9 47,5 49,7 50,4 50,8 50,7 50,6 BIOGUARD PLAIN 2955a 37 Dnc 13,3 23,2 25,8 28,2 29,4 29,4 28,3 30,6 34,2 37,9 39,1 41,2 42,8 44,0 44,0 44,2 45,3 43,9 NEWTONE Residence Dnc 17,3 26,4 27,9 28,7 31,0 29,5 29,2 32,2 35,0 36,4 37,0 40,3 41,9 42,6 42,5 41,6 41,0 40,7 PLAIN Dnc 17,1 25,6 27,7 27,0 28,6 28,9 29,2 32,0 34,9 37,0 38,3 40,6 42,3 42,6 42,8 42,4 42,5 41,5 BIOGUARD ACOUSTIC 4955f 36 Dnf 11,4 19,8 23,2 27,6 29,0 28,1 27,4 31,4 34,5 36,5 40,0 41,9 44,4 45,4 46,1 47,3 48,6 46,2 CIRRUS Image Dnc 16,3 21,2 24,0 27,7 28,7 29,2 27,9 29,1 32,1 34,6 37,2 39,8 41,3 41,9 42,8 40,8 40,9 42,7 CIRRUS Dnc 17,6 20,9 24,9 25,9 26,9 28,4 27,8 29,3 32,3 35,2 37,8 40,2 43,5 47,3 49,4 51,4 54,3 56,4 CONTRAST Circles, Square Dnc 17,4 23,1 23,2 25,9 27,2 28,0 28,0 29,3 32,5 35,7 38,5 40,8 42,1 42,6 43,0 41,3 41,5 42,4 GRAPHIS (všechny typy) Dnc 15,4 23,5 25,1 28,8 29,9 30,3 29,8 30,9 34,0 35,8 37,6 39,4 39,8 39,9 40,1 39,2 39,0 40,4 CLEAN ROOM FL Dnc 13,6 24,4 26,4 28,2 29,9 28,7 29,3 31,3 34,4 36,1 37,3 39,3 40,2 40,1 39,5 37,4 35,8 36,7 ULTIMA (Kazety & Microlook Lamely) 4823f 36 Dnf 15,6 24,9 27,7 27,6 28,3 27,2 27,0 28,8 31,4 35,6 37,8 40,1 43,3 45,5 49,4 49,7 46,4 54,5 PERLA 5003f 36 Dnf 17,2 23,7 22,2 24,3 28,5 27,8 27,7 28,4 32,8 36,7 38,4 41,9 43,9 45,7 48,6 50,6 46,0 46,7 COLORTONE DUNE Dnc 14,6 20,0 21,9 24,1 26,1 26,4 26,3 27,9 31,4 34,8 37,3 38,9 41,1 42,9 42,0 42,8 44,3 44,1 SAHARA MAX / SABBIA 4171a 35 Dnc 13,8 22,9 25,1 27,2 28,0 26,9 25,9 27,3 32,0 34,9 38,6 41,3 45,0 47,4 47,9 46,1 46,5 46,9 SAHARA VECTOR Dnf 10,4 22,5 26,9 27,4 28,6 28,8 27,7 28,8 32,6 34,7 39,8 42,4 45,2 48,2 49,4 50,4 52,1 49,9 FINE FISSURED (i černý) Dnc 13,9 21,4 23,5 24,8 25,8 25,5 25,6 27,6 30,7 35,3 38,8 42,9 46,6 49,6 48,6 48,6 48,0 46,0 SAHARA (Kazety & Lamely) Dnc 13,2 18,8 24,3 25,1 26,9 26,1 25,4 27,9 30,5 34,1 37,4 40,1 43,8 46,2 45,9 47,4 49,6 51,8 SAHARA (neperforovaná) Dnc 13,2 18,8 24,3 25,1 26,9 26,1 25,4 27,9 30,5 34,1 37,4 40,1 43,8 46,2 45,9 47,4 49,6 51,8 ULTIMA VECTOR Dnf 13,3 21,5 23,9 24,5 26,2 25,4 25,9 27,1 30,9 33,7 35,6 39,4 42,2 45,8 46,8 47,6 54,5 54,6 NEEVA Tegular/MicroLook Dnc 14,0 20,2 21,4 20,6 21,6 20,9 20,4 21,4 23,4 26,9 28,9 31,1 32,5 35,1 38,5 41,8 45,3 49,3 NEEVA Tegular/MicroLook Dnc 12,7 19,7 21,2 20,5 21,1 20,3 20,1 20,8 22,5 25,0 27,1 29,1 31,2 32,6 36,1 39,4 42,7 46,6 PERLA OP skryté Lamely 5168f 27 Dnf 14,4 19,9 20,2 21,4 23,0 21,2 20,7 21,2 22,7 24,5 26,6 28,3 30,6 32,4 34,0 35,9 36,3 40,4 SIERRA OP skryté Lamely Dnf 14,8 19,5 21,9 22,7 22,8 23,3 23,5 23,7 24,4 26,1 27,4 30,5 33,2 35,2 37,5 40,8 44,0 47,9 NEEVA Board Dnc 12,3 17,9 18,9 18,8 20,5 19,4 19,4 19,8 21,4 24,4 25,8 28,2 31,1 32,7 34,9 37,7 40,6 44,3 ULTIMA OP 4615f 26 Dnf 13,4 17,5 20,5 18,9 19,5 20,1 19,5 19,8 21,0 24,7 27,1 28,7 30,7 32,8 35,0 37,6 37,1 40,8 PERLA OP (Kazety & Board Lamely) 4705f 25 Dnf 12,5 20,9 20,7 20,1 20,7 18,9 19,0 19,1 21,4 23,3 25,0 26,0 28,6 29,4 31,5 33,0 34,0 38,0 NEEVA Board Dnc 12,2 17,4 17,4 17,2 18,9 18,3 18,1 17,9 19,8 22,5 24,0 26,2 27,1 29,6 31,0 33,4 35,7 38,0 Kovové stropní podhledy - a p Kmitočet Hz středu oktávového pásma Název produktu Číslo osvědčení a w Třída NRC Mikroperforace s flísem C 0,80 0,30 0,75 0,90 0,65 0,75 0,80 Standardní perforace s flísem L/ (L) C 0,70 0,40 0,75 0,65 0,65 0,75 0,75 Extra Mikroperforace s B C 0,60 0,40 0,45 0,55 0,70 0,80 0,70 Mikroperforace s B (H) C 0,60 0,40 0,40 0,50 0,65 0,75 0,90 Standardní perforace s B (H) C 0,60 0,40 0,45 0,50 0,65 0,75 0,90 Extra mikroperforace s flísem (L) D 0,65 0,45 0,75 0,70 0,55 0,55 0,45 PLAIN (bez výplně) (L) - 0,10 0,25 0,15 0,10 0,10 0,10 0,10 Kovové stropní podhledy Název produktu Číslo osvědčení Vážená hodnota Kmitočet Hz středu třetinooktávového pásma PLAIN s B Dnc 25,2 29,3 34,6 34,5 36,5 38,6 39,9 41,7 46,7 50,2 53,4 55,3 56,0 59,4 59,2 55,5 59,2 63,4 PLAIN (bez výplně) Dnc 22,1 27,6 32,2 32,7 34,3 35,9 37,5 38,8 41,9 45,0 46,6 49,1 51,5 55,3 57,7 55,4 58,9 63,0 Mikroperforace s B Dnc 20,7 24,1 29,9 29,1 30,9 32,3 32,8 36,8 39,2 43,1 46,5 49,1 51,8 55,5 57,7 55,2 58,8 62,0 Standardní perforace s B15* Dnc 20,7 24,1 29,9 29,1 30,9 32,3 32,8 36,8 39,2 43,1 46,5 49,1 51,8 55,5 57,7 55,2 58,8 62,0 Extra mikroperforace s B Dnc 23,0 25,8 30,6 29,6 32,7 32,3 33,2 34,8 36,8 39,4 40,5 42,0 44,7 47,9 51,1 52,7 55,2 57,1 Extra mikroperforace s flísem Dnc 22,4 22,3 24,5 26,6 26,8 27,4 26,6 27,3 27,4 27,8 27,3 28,8 30,2 32,2 33,3 33,6 33,9 34,2 Mikroperforace s flísem Dnc 17,1 17,3 19,0 21,2 21,5 20,2 18,3 18,7 19,5 19,2 18,6 18,8 19,8 20,8 21,0 21,1 20,4 20,1 Standardní perforace s flísem* Dnc 17,1 17,3 19,0 21,2 21,5 20,2 18,3 18,7 19,5 19,2 18,6 18,8 19,8 20,8 21,0 21,1 20,4 20,1 1) Všechny testy byly provedeny v laboratoři s ověřenou kvalitou nezávislé třetí strany, v souladu s EN ISO 354 a s podhledem instalovaným nad dutinou 200 mm. 2) Hodnoty aw a NRC se stanovují podle EN ISO a případně ASTM C423. 3) Firma Armstrong provádí rozsáhlé a pravidelné akustické testy svých podhledových kazet a lamel. Nevyhnutelně se v řadě výsledků stejného výrobku objeví mírné odchylky. Výše uvedené výsledky nemusí nutně představovat ty nejvyšší dosažené, ale naznačují hodnoty, které se mohou konzistentně a s důvěrou prezentovat. * Odhadovaná hodnota 1) Všechny testy byly provedeny v laboratoři s ověřenou kvalitou nezávislé třetí strany v souladu s buď EN /ISO nebo EN/ISO a s podhledem zavěšeným pod průběžnou dutinou. 2) Hodnoty Dncw a Dnfw se stanovují podle EN ISO ) Hodnoty pro Standardní perforaci (16% otevřeného prostoru) se odhadují jako nikoli menší než Mikroperforace (22% otevřeného prostoru). 4) Firma Armstrong provádí rozsáhlé a pravidelné akustické testy svých podhledových kazet a lamel. Nevyhnutelně se v řadě výsledků stejného výrobku objeví mírné odchylky. Výše uvedené výsledky nemusí nutně představovat ty nejvyšší dosažené, ale naznačují, hodnoty, které se mohou důsledně a s důvěrou prezentovat Nejnovější informace jsou k dispozici na našich webových stránkách

14 ZDRAVÍ A ČISTOTA Víte, že... všechno je o Kontrole Kvality ovzduší: Vzduch pronikající do čisté místnosti lze filtrovat v závislosti na velikosti nežádoucích elementů. Celkový objem vzduchu se může recyklovat za hodinu až 60 krát v celkovém objemu prostoru. Rovněž se přivádí nový vzduch, aby se zabránilo zvyšování koncentrace CO 2 a aby se udržela dostatečná koncentrace kyslíku pro lidi, kteří tam pracují. Lidé pracující v čisté místnosti musí nosit vybavení, jako je oblek pro čistou místnost, pokrývka vlasů rukavice, ochranné boty, nebo maska. Existují 2 typy těchto místností: místnosti s přetlakem, aby se zabránilo vstupu znečišťujících látek (prach, bakterie,...) místnosti s podtlakem, aby se zabránilo různým znečišťujícím látkám uniknout mimo místnost (viry, bakterie, spóry,...). Stavební materiály použité v těchto prostorách nesmí mít negativní dopad na udržování čistoty a měly by především pokud možno aktivně přispívat k lepšímu prostředí. čistá místnost některé příklady prostorů a systémových řešení: Čistá místnost je prostor nebo řada prostorů, kde se kontroluje koncentrace částic, aby se minimalizoval vstup, tvorba, zadržování částic uvnitř, zpravidla pro konkrétní průmyslový nebo výzkumný účel, stejně jako v zdravotnických prostředích. Parametry jako teplota, vlhkost a relativní tlak se rovněž udržují v přesných mezích, jak je definováno v ISO Čisté místnosti jsou klasifikovány ISO 1 (nejčistší) až ISO 9 v závislosti na změřeném počtu částic. Vlastnosti se testují podle ISO , která určuje třídu čistoty částic. Třebaže byla Federální norma USA 209E oficiálně stažena, stále se používá jako referenční. Následující tabulka ukazuje rovnocennost mezi oběma normami. ISO třída Maximální počet částic ve vzduchu (Částice v každém krychlovém metru, které mají stejnou nebo větší než specifikovanou velikost) US Federal Standard 209e Velikost částic > 0.1μm > 0.2μm > 0.3μm > 0.5μm > 1μm > 5μm ISO třída ISO třída ISO třída Třída 1 ISO třída Třída 10 ISO třída Třída 100 ISO třída Třída ISO třída Třída ISO třída Třída ISO třída Třída zdravotnické zařízení V zařízeních zdravotní péče je velmi důležité, aby se zabránilo tomu, že by se do nemocnice dostaly infekce. Podle úrovně rizika se budou měnit nezbytné vlastnosti čisté místnosti, zpravidla v rozmezí ISO 5 a ISO 8. Všechny níže uvedené výrobky: mohou být použity v prostředí ISO 5 a jsou certifikovány podle ISO ; brání růstu bakterií, plísní a kvasinek (testováno podle norem NF S (Francie) a jis Z2801); lze je mýt zředěnými dezinfekčními prostředky. typ prostoru Omezení Systémové řešení Úroveň vlastností Řešení bioguard BIOGUARD produkty byly speciálně navrženy pro sektor zdravotnictví. Úprava nátěrem BIOGUARD má další aktivní prvky, které snižují velikosti kolonií virulentních kmenů bakterií, plísní a kvasinek. Produkty Bioguard dosahují podle ISO hodnot ISO 5 až ISO 3. Nátěr BIOGUARD má zvýšenou odolnost proti dezinfekčním prostředkům. ZÁVěSnÁ KOnStRUKCe MIneRÁL Víte, že... závěsná KonstruKce a podhledové Kazety pro prostředí čistých prostor Systémová řešení pro farmaceutický, potravinářský a zpracovatelský průmysl můžete najít v naší brožuře "Řešení pro prostředí čistých prostor". CLeAn ROOM BIOgUARD BIOgUARD CLeAn ROOM FL ORCAL BIOgUARD ORCAL BIOgUARD PLAIn ACOUStIC extra Plain Mikroperforace s flísem a Premium B15 Klasifikace NF S Zóna 1, 2 a 3 Zóna 1, 2 a 3 Zóna 1, 2 a 3 Zóna 1, 2 a 3 Zóna 1, 2 a 3 Zóna 1, 2, 3 a 4 Třída čistoty částic ISO 4 ISO 5 ISO 5 ISO 5 ISO 5 ISO 3 KOV Operační sál MRI Intenzivní péče Místnost resuscitace/porodnice Laboratoř/lékárna Úplná vzduchotěsnost Omyvatelná úprava povrchu Antimikrobiální Nemagnetické Antimikrobiální Antimikrobiální Dobrá vzduchotěsnost Dobré akustické prostředí ORCAL BIOGUARD Plain Clip-In s vhodným silikonovým nebo tmelovým spojem Závěsná konstrukce CLEAN ROOM s plastovým přítlačným klipem a CLEAN ROOM FL Závěsná konstrukce CLEAN ROOM s plastovým přítlačným klipem a BIOGUARD ACOUSTIC Závěsná konstrukce CLEAN ROOM s plastovým přítlačným klipem a BIOGUARD ACOUSTIC nebo ORCAL BIOGUARD EXTRA MICROPERFATED Board s flísem a Premium B15 ISO 3 Čistitelné vysokotlakým mytím ISO 5 Antistatický ISO 4 Ošetření Bioguard ISO 4 Omyvatelný Pohltivost zvuku 0,65 a w Materiál Hliník Minerální Minerální Minerální Ocel s akustickým Ocel flísem a minerální výplní Povrch PVC Bioguard laminace ze skelných polyesterová fólie Extra Neperforované vláken s nátěrem Bioguard mikroperforované s s Bioguard Bioguard polyesterovou polyesterovou práškovou práškovou barvou barvou Odolnost vůči dezinfekčním Kvartérní amonné prostředky, peroxid vodíku, chlór * Kvartérní amonné prostředky, prostředkům peroxid vodíku, chlór * Není testováno Nejnovější informace jsou k dispozici na našich webových stránkách

15 POŽÁR reakce na oheň Harmonizace technických norem v rámci Evropy a integrace EN13964 (Zavěšené podhledy - požadavky a metody zkoušení) do národních právních předpisů znamená, že nyní existuje jedna řada harmonizovaných evropských zkušebních metod a klasifikací pro reakci zavěšených podhledů na oheň. Tyto nové reakce klasifikaci požáru, nebo «eurotřídy», jsou v souladu s EN : Eurotřídy nahrazují staré národní hodnocení reakce na oheň, aby se hodnocení vlastností podhledů sjednotilo a splňovalo Směrnici o stavebních výrobcích a požadavky národních stavebních předpisů pro vnitřní obklady. Protože reakce na oheň, je jedním ze základních bezpečnostních požadavků stanovených pro zavěšené podhledy, klasifikace Euroclass je povinný údaj pro označení CE na podhledových kazetách a závěsných konstrukcích. Hodnoty eurotříd jsou stanoveny od A1 až F, jak je uvedeno na protilehlé tabulce, kde A1 je nejlepší reakce na oheň a F nejhorší. Každý členský stát EU potom stanoví úrovně potřebné pro různé oblasti a typy budov v rámci svých vlastních stavebních předpisů. V závislosti na reakci na oheň mohou prováděné testy zahrnovat další klasifikace týkající se vzniku kouře a odpadávání hořících částeček. Kouř a výskyt hořících částeček jsou se v některých evropských zemích stanovují předpisem. Tvorba kouře se hodnotí od s1 (nejmenší produkce kouře) až po s3 (neomezené množství vznikajícího kouře). Odpadávání hořících částeček se hodnotí od d0 (bez hořících částí) až po d2 (bez omezení hořících částí). Hodnocené výsledky podle protokolu o základní zkoušce konstrukčních ocelových nosníků: (70995 pro Clip-In) Board Tegular MicroLook Tegular 2 Clip-In 3mm Poznámky ULTIMa 90 minut 60 minut 60 minut neuplatňuje se neuplatňuje se Týká se 500 x 500 a 1200 x 300 MicroLook ULTIMA ULTIMa db 60 minut 60 minut 60 minut neuplatňuje se neuplatňuje se ULTIMa OP 30 minut neuplatňuje se neuplatňuje se neuplatňuje se neuplatňuje se PerLa 60 minut 60 minut 60 minut neuplatňuje se neuplatňuje se PerLa OP 30 minut neuplatňuje se neuplatňuje se neuplatňuje se neuplatňuje se SIerra 60 minut 60 minut 60 minut neuplatňuje se neuplatňuje se BIOgUard acoustic / BIOgUard PLaIn 60 minut 60 minut 60 minut neuplatňuje se neuplatňuje se FIne FISSUred 60 minut 60 minut 30 minut neuplatňuje se neuplatňuje se Týká se COLORTONE Black PLaIn 60 minut 60 minut 30 minut neuplatňuje se neuplatňuje se Netýká se GRAPHIS CIrrUS 60 minut 60 minut 30 minut neuplatňuje se neuplatňuje se Netýká se žádných kazet podhledů CIRRUS Design MeTaL Plain + podložka nebo B15 60 minut 60 minut 60 minut 60 minut neuplatňuje se 8mm a 16mm zapuštění. 18mm 100kg/m 3 AFBTF podložka MeTaL Std Perf + podložka nebo B15 60 minut 60 minut 60 minut 60 minut neuplatňuje se 8mm a 16mm zapuštění. 18mm 100kg/m 3 AFBTF podložka MeTaL Microperf + podložka nebo B15 60 minut 60 minut 60 minut 60 minut neuplatňuje se 8mm a 16mm zapuštění. 18mm 100kg/m 3 AFBTF podložka MeTaL extra Microperf + podložka nebo B15 60 minut 60 minut 60 minut 60 minut neuplatňuje se 8mm a 16mm zapuštění. 18mm 100kg/m 3 AFBTF podložka MeTaL Plain + podložka neuplatňuje se neuplatňuje se neuplatňuje se neuplatňuje se 30 minut pouze 600 x mm 45kg/m 3 AFBTF podložka MeTaL Std Perf + podložka neuplatňuje se neuplatňuje se neuplatňuje se neuplatňuje se 30 minut pouze 600 x mm 45kg/m 3 AFBTF podložka MeTaL Microperf + podložka neuplatňuje se neuplatňuje se neuplatňuje se neuplatňuje se 30 minut pouze 600 x mm 45kg/m 3 AFBTF podložka MeTaL extra Microperf + podložka neuplatňuje se neuplatňuje se neuplatňuje se neuplatňuje se 30 minut pouze 600 x mm 45kg/m 3 AFBTF podložka požární ochrana KonstruKce V rámci celé Evropy platí požadavek, aby byla stavební konstrukce chráněna před ohněm. jedná se především o to, aby konstrukce zůstala během požáru stabilní a aby umožňovala zaměstnancům nebo obyvatelům únik a také aby hasičům umožňovala pracovat bez nebezpečí, že se budova zřítí. Doba trvání požadované ochrany obvykle závisí na výšce a umístění prostoru uvnitř budovy (např. patro, sklep, střešní konstrukce atd.), dále na tom, zda tam existuje aktivní způsob požární ochrany (sprinklery atd.) a na typu konstrukce, která se má chránit (ocelové nosníky, dřevo atd.). Protipožární ochrana zavěšenými podhledy je jedním z několika důležitých způsobů zajištění požární ochrany, kterou vyžadují prvky konstrukce, napadené požárem. Podhled lze použít tak, aby umožnil konstrukci splňovat dobu protipožární ochrany vyžadovanou stavebními předpisy, kterou by sama o sobě nesplňovala. Existuje mnoho národních zkušebních metod pro stanovení protipožární ochrany konstrukce, účinek podhledových systémů i několik evropských norem, které jsou přijatelné ve většině evropských zemích. Hodnoty zjištěné při testech se klasifikují z hlediska trvání poskytnuté požární ochrany většinou v souladu s EN : Nicméně zatím neexistuje jediná evropská zkušební metoda, která je přijatelná pro všechny členské státy. Netestované výrobky se mohou hodnotit odkazem na atributy produktu a porovnáním s podobnými testovanými výrobky, a to za předpokladu, že to je v souladu s hodnotící zprávou uznávaného požárního znalce. Zároveň by měla být poskytnuta také základní zkušební zpráva s podrobnostmi, jakým způsobem by se měl produkt instalovat, aby dosáhl stanovených vlastností. Umístění a typ různých servisních prvků, jako jsou svítidla, detektory kouře atd., je velmi variabilní a projektant či montážník musí být sámi přesvědčeni o jejich umístění bez snížení testovaného účinku podhledového systému. To bude obvykle vyžadovat zprávu o zkoušce od výrobce armatur nebo hodnocení vystavené požárními instituty. Bez těchto dokumentů nemůže projektant nebo montážník převzít odpovědnost za požární bezpečnost budovy a jejích uživatelů. Pro úspěch testu je důležitá kompletní konstrukce a montáž. Armstrong testuje mnoho podhledových kazet z hlediska jejich požárních vlastností a vždy používá závěsnou konstrukci Armstrong Trulok. Při montáži existuje mnoho dalších detailů, které je třeba dodržovat. Mezi ně patří: umístění nosných lišt a závěsných háků typ zavěšení a upevnění závěsů minimální výška prostoru nad podhledem jaké % dovoleného zatížení podlahy se zkouší zda byly použity přidržovací montážní klipy podhledové kazety. Montáž musí tyto detaily splňovat, pokud se má realizovat podhledový systém s požární odolností. Také se to musí brát v úvahu při vytváření specifikací pro podhledy, které mají zajistit konstrukční požární ochranu. Protipožární účinek podlahových konstrukcí chráněných systémy podhledových kazet a závěsných systémů Armstrong, se uvádí v protokolu hodnocení požární bezpečnosti č Tento dokument je založen na velkém počtu požárních zkoušek provedených s různými typy podhledových kazet a závěsných konstrukcí firmy Armstrong. Poskytuje hodnocení výsledků dosažených při instalaci různých systémů Armstrong podhledových kazet a zavěšených systémů v souladu s příslušným základním požárním testem a povolenými odchylkami instalace základního testu. V tabulkách se uvádí souhrn dosažených výkonů, jak je uvedeno v hodnotícím dokumentu a jsou platné v době tisku. Protože produkty se mohou upravovat nebo nově zkoušet, je důležité, aby se před instalací vždy zkontrolovala jejich platnost. Proto je před instalací stropní konstrukce, která má být chráněna systémem podhledů Armstrong, třeba konzultovat současnou verzi hodnotícího dokumentu Vždy je potřebné mít k dispozici plné znění dokumentu a je třeba ho přečíst a porozumět všem bodům. Zkrácené verze se považují za nežádoucí, protože neobsahují detailní podrobnosti testu a konstrukce. Všechny protokoly o zkouškách Armstrong, certifikáty a hodnocení jsou k dispozici na vyžádání od našeho interního technického prodejního týmu. Hodnocené výsledky podle protokolu o základní zkoušce dřevěných podlah: Board Tegular MicroLook Tegular 2 Clip-In 3mm Poznámky ULTIMa 60 minut 60 minut 60 minut neuplatňuje se neuplatňuje se ULTIMa db 60 minut 60 minut 60 minut neuplatňuje se neuplatňuje se Hlavní profily po 600mm FIne FISSUred neuplatňuje se neuplatňuje se neuplatňuje se neuplatňuje se neuplatňuje se ULTIMa / ULTIMa db 30 minut 30 minut 30 minut neuplatňuje se neuplatňuje se PerLa 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se SIerra 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se BIOgUard acoustic / BIOgUard PLaIn 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se FIne FISSUred 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se Týká se COLORTONE Black PLaIn 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se Netýká se GRAPHIS CIrrUS 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se Netýká se žádných kazet podhledů CIRRUS Design Hodnocené výsledky podle protokolu o základní zkoušce mezipodlažních podlah: Board Tegular MicroLook Tegular 2 Clip-In 3mm Poznámky ULTIMa / ULTIMa db 60 minut 60 minut 30 minut neuplatňuje se neuplatňuje se ULTIMa db 60 minut 60 minut 30 minut neuplatňuje se neuplatňuje se PerLa 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se SIerra 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se BIOgUard acoustic / BIOgUard PLaIn 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se FIne FISSUred 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se Týká se COLORTONE Black PLaIn 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se Netýká se GRAPHIS CIrrUS 30 minut 30 minut neuplatňuje se neuplatňuje se neuplatňuje se Netýká se žádných kazet podhledů CIRRUS Design Nejnovější informace jsou k dispozici na našich webových stránkách

16 TECHNICKÝ GLOSÁŘ Reakce na požár Národní stavební předpisy (pokud existují) vyžadují, aby budovy splňovaly příslušnou Euroclass reakci na požár podle oblasti použití. Produkty Armstrong se zkoušely podle harmonizovaných evropských norem reakce na požár a splňují minimální výkonnostní kritéria. Mnohé produkty Armstrong se zkoušely z hlediska jejich požární odolnosti podle různých konstrukcí podlahy. Viz str. 22, kde je více informací o tom, jak podhledy mohou vytvořit bezpečnější prostředí. Odrazivost světla Vysoké hodnoty odrazivosti světla od zavěšených podhledů mohou významně přispívat k udržení správných hladin osvětlení pro všechna vnitřní prostředí i pomáhat snižovat nadměrnou spotřebu elektrické energie. Armstrong provádí rozsáhlé zkoušky odrazivosti světla u široké palety svých produktů v souladu s EN ISO a 3 (jak je uvedeno v EN 13964) a ASTM E1477, v akreditovaných laboratořích třetí strany. Hodnoty odrazivosti světla uváděné v technických listech každého výrobku odpovídají výsledkům těchto testů. Čištění a desinfekce Četnost a metoda čištění podhledu se mění od jedné aplikace ke druhé. Všechny výrobky lze čistit minimálně suchou utěrkou nebo vysavačem. Otíratelné suchou tkaninou. značka ce Co to je? CE znamená Conformité Européenne, co lze doslovně přeložit asi jako označení "prohlášení o shodě pro evropské společenství". Značka CE je cestovní pas" výrobku pro vstup do EHP (Evropský Hospodářský Prostor) a znamená, že výrobek vyhovuje požadavkům platné evropské směrnice. Class A Akustický účinek Ten, kdo se vyskytuje v prostoru, ať už je to kancelář, učebna, obchod, nebo jakékoli podobné prostředí, potřebuje: srozumitelnost aby slyšel a aby mu rozuměli diskrétnost aby nebyl odposloucháván soustředění aby nebyl vyrušován. Optimální akustické klima se získá správnou kombinací pohltivosti zvuku a zvukového útlumu a může být doplněn o používání aktivní akustiky. Viz str. 17, kde je více Informace o tom, jak akustika pomáhá vytvářet lepší prostředí. Zvukový útlum je řízení horizontálního přenosu zvuku přes zavěšené podhledy a společný dutý prostor, který se nachází nad přilehlými prostorami. Zvuková pohltivost je řízení odráženého zvuku, které v daném prostoru zajišťuje zavěšený podhled. evropské třídy zvukové pohltivosti Označení výskytu koeficientu zvukové pohltivosti jak je počítáno v souladu s EN ISO neprůzvučnost je řízení vertikálního přenosu zvuku přes zavěšený podhled, který se nachází nad prostorem. Dešťový šum je intenzita zvuku (L IA ) vznikajícího při dopadu deště na stavební prvky, jako jsou lehké střešní konstrukce, prostupujícího do spodní místnosti. Odolnost proti vlhkosti Instalace zavěšených podhledů se potýkají se stále náročnějšími podmínkami vlhkosti, jako jsou programy Fast Track, budovy se střídavým vytápěním a ochlazováním, plochy s vysokou koncentrací lidí, konstrukce otevřené vnějšímu prostředí apod. Pro splnění těchto požadavků nabízí Armstrong široký sortiment standardních výrobků, které se hodí pro instalaci v podmínkách až 95% a 99% relativní vlhkosti, stejně jako specializované výrobky, které jsou vynikající v extrémních podmínkách až do 100% relativní vlhkosti. V následující tabulce je vidět odolnost vůči relativní vlhkosti ve vztahu ke třídám expozice podle EN třída A B C D Podmínky Stavební komponenty vystavované proměnlivé relativní vlhkosti až do 70% a proměnlivé teplotě až do 25 C, avšak bez obsahu korozívních znečišťujících látek Stavební komponenty vystavované proměnlivé relativní vlhkosti až do 90% a proměnlivé teplotě až do 30 C, avšak bez obsahu korozívních znečišťujících látek Stavební komponenty vystavované proměnlivé relativní vlhkosti až do 95% a proměnlivé teplotě až do 30 C při přítomnosti nebezpečí kondenzace, avšak bez obsahu korozivních znečišťujících látek. Přísnější než výše uvedené % 15 Let záruka DOžIVOtní záruka Antimikrobiální účinky V sektoru zdravotnictví, především v nemocnicích a klinikách, je velmi důležitá kontrola bio-kontaminace. Zavěšené podhledy Armstrong nepodporují rozvoj hub / plísně nebo kvasinek a výrobky se mohou používat v jakékoli obecné oblasti. Nátěr Armstrong Bioguard snižuje velikost kolonie virulentních kmenů baktérií, plísní a kvasinek. Tato speciální nátěrová úprava se může čistit a dezinfikovat. Viz strana 20, kde je více informací o tom, jak zavěšené podhledy mohou vytvářet zdravější životní prostředí. Kvalita ovzduší Firma Armstrong nabízí řadu konkrétních podhledových kazet a závěsných konstrukcí omezujících počet částic ve vzduchu v prostředí čisté místnosti. Tyto výrobky se zkoušejí podle ISO Více informací, jak zavěšené podhledy mohou vytvářet čistější životní prostředí, viz str. 20. tepelná vodivost Neustále se zvyšující snaha o snižování spotřeby energie vyžaduje, aby budovy byly energeticky účinné, a to jak je v souladu s jejich funkcí a použitím, tak i v souladu se specifikacemi v národních stavebních předpisech. Interiérové stavební výrobky, které mohou tvořit součást vnější konstrukce, jako jsou zavěšené podhledy pod střešní konstrukcí, mohou přispívat k minimalizaci úniku tepla do exteriéru v závislosti na jejich hodnotách tepelné vodivosti. Firma Armstrong provádí rozsáhlé zkoušky tepelné vodivosti u široké palety svých výrobků podle EN (jak je uvedeno v EN 13964) a ISO 8301 v akreditovaných laboratořích třetí strany. Podle těchto zkoušek se stanovují hodnoty tepelné vodivosti uváděné v technických listech každého výrobku. Odolnost proti poškrábání Vynikající úroveň odolnosti povrchu proti poškrábání se hodnotí Hessovou zkouškou škrabákem. Manipulace a trvanlivost výrobku Obvyklá častá výměna podhledových kazet v prostorách, kde se nachází technická zařízení budovy, znamená, že je důležitá vyšší úroveň odolnosti proti nárazu. V této kategorii firma Armstrong zlepšila úroveň trvanlivosti a odolnosti proti nárazu. Obsah recyklovatelných materiálů Produkty Armstrong jsou vyrobeny s použitím různých recyklovaných surovin. Obsah recyklovatelných materiálů jednotlivých výrobků se uvádí v naší literatuře v souladu s ISO 14021:2004. Viz strana 7, kde je více informací, jak zavěšené podhledy mohou vytvářet dlouhodobě udržitelné životní prostředí. Záruka 15 let Armstrong World Industries zaručuje, že produkty Armstrong odolné vůči relativní vlhkosti 95% a 99% musí být bez vady materiálu nebo řemeslného zpracování po dobu 15 let od data instalace materiálu v souladu s podmínkami, které jsou na protilehlé straně. Doživotní záruka Výsledkem neustálého vylepšování a zdokonalování produktových řad je nově poskytnutí doživotní záruky na naše produkty SAHARA, SAHARA db s SAHARA MAX / SABBIA. Otíratelné mokrou tkaninou. Omyvatelné houbou namočenou ve vodě obsahující jemné mýdlo nebo zředěný detergent. Drhnutelné vodou s mýdlem nebo zředěným detergentem. Mohou se čistit vysokotlakým mytím. Mohou se čistit dezinfekčními prostředky běžně používanými ve zdravotnických zařízeních. Únik vzduchu Dutiny nad zavěšeným podhledem lze použít jako součást mechanického systému distribuce vzduchu, je-li používán pro vhánění nebo odsávání vzduchu z/do prostoru nad podhledem. Tlak vzduchu v plénu je buď pozitivní nebo negativní ve srovnání s tlakem v místnosti dole. Podobně pro aplikace čistá místnost, kde je nejdůležitější, aby se zabránilo průniku polétavého prachu kontaminujících látek, bude mít místnost přetlak do okolních oblastí. Případně, aby se zabránilo výstupu patogenů, může mít místnost nižší tlak vzhledem k okolí. V takových situacích je nutné vědět, kolik vzduchu uniká systémem podhledu v důsledku rozdílu tlaku. Armstrong provádí rozsáhlé zkoušky úniku vzduchu u široké palety svých produktů, v souladu s EN a EN ISO akreditovanou laboratoří třetí strany. Obraťte se na lokální ITS / MSC centrum, kde získáte další informace o těchto výsledcích. Proudění vzduchu Při použití kovových perforovaných podhledů Metal se dutina nad nimi může použít jako část mechanického systému distribuce vzduchu, dodávaného do pléna. S tímto opatřením je tlak vzduchu v plénu vždy kladný ve srovnání s tlakem v místnosti dole. Lze zvolit konkrétní podhledové kazety jako otevřené (aktivní), které se stanou difuzéry vzduchu, zatímco zbývající podhledové kazety budou mít perforaci zakrytou (neaktivní). Takto lze řídit a vyrovnávat tok vzduchu dodávaného do místnosti v závislosti na rozdílu tlaků a požadavcích výměny vzduchu. Armstrong provádí rozsáhlé zkoušky proudění vzduchu u sortimentu svých běžnějších výrobků Orcal v souladu s EN a EN ISO v akreditovaných laboratořích třetí strany. Obraťte se na místní ITS / MSC centrum pro další podrobnosti o těchto výsledcích. Pro stavební výrobky je evropskou směrnicí Směrnice o stavebních výrobcích (89/106/EHS). Tato směrnice stanoví základní požadavky na výrobky (a celé projekty), aby byly vhodné pro použití ve stavebnictví jako: mechanická odolnost a stabilita; bezpečnost v případě požáru; hygiena, zdraví a životního prostředí; bezpečnost při použití; ochrana proti hluku; úspora energie a uchování tepla. "Pro zavěšené podhledy, byl způsob, jakým musíme zkoušet a sdělovat účinek těchto základních požadavků definován v nové normě, zveřejněné v "Úředním věstníku" en Zavěšené podhledy - Požadavky a zkušební metody." Co toto znamená? Tato norma určuje, jak se musí zkoušet složky podhledů v porovnání se základními požadavky pro stanovení výkonové klasifikace. To také ukazuje, jakým způsobem musí výrobce zajistit, aby jeho výrobky průběžně udržovaly tyto úrovně vlastností. Od 1. července 2007 je závazné, aby všechny zavěšené podhledy a závěsné systémy (podle EN 13964) nesly značku CE spolu s informací o zkoušce základního typu. Od 1. července 2007 se materiály, které nemají značku CE, nesmí v EHP prodávat. 24 Nejnovější informace jsou k dispozici na našich webových stránkách 25

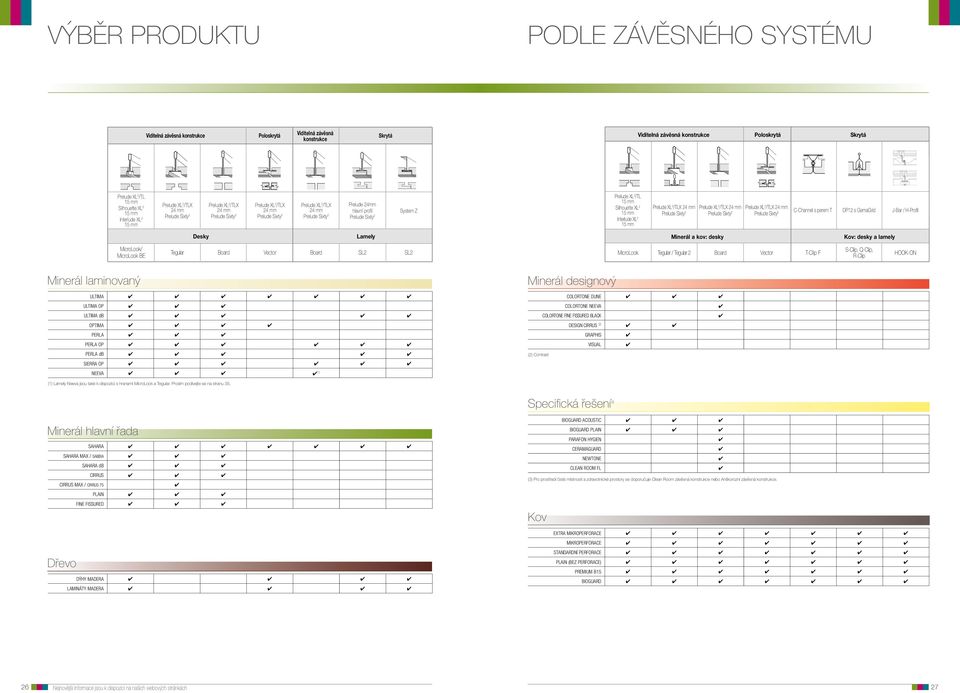

17 40mm VÝBěR PRODUKTU PODLE ZÁVěSNéHO SYSTéMU Viditelná závěsná konstrukce Poloskrytá Viditelná závěsná konstrukce Skrytá Viditelná závěsná konstrukce Poloskrytá Skrytá Prelude XL 2 /TL 15 mm Silhouette XL 2 15 mm Interlude XL 2 15 mm Prelude XL 2 /TLX 24 mm Prelude Sixty 2 Prelude XL 2 /TLX 24 mm Prelude Sixty 2 Prelude XL 2 /TLX 24 mm Prelude Sixty 2 Prelude XL 2 /TLX 24 mm Prelude Sixty 2 Prelude 24mm hlavní profil Prelude Sixty 2 System Z Prelude XL 2 /TL 15 mm Silhouette XL 2 15 mm Interlude XL 2 15 mm Prelude XL 2 /TLX 24 mm Prelude Sixty 2 Prelude XL 2 /TLX 24 mm Prelude Sixty 2 Prelude XL 2 /TLX 24 mm Prelude Sixty 2 C-Channel s perem T DP12 s GemaGrid j-bar / H-Profil Desky Lamely Minerál a kov: desky Kov: desky a lamely MicroLook/ MicroLook BE Tegular Board Vector Board SL2 SL2 MicroLook Tegular / Tegular 2 Board Vector T-Clip F S-Clip, Q-Clip, R-Clip HOOK-ON Minerál laminovaný ULTIMA ULTIMA OP ULTIMA db OPTIMA PerLA PerLA OP PerLA db SIerrA OP NeevA (1) Minerál designový COLOrTONe dune COLOrTONe NeevA COLOrTONe FINe FISSUred BLACK design CIrrUS (2) graphis visual (2) Contrast (1) Lamely Neeva jsou také k dispozici s hranami MicroLook a Tegular. Prosím podívejte se na stranu 35. Specifická řešení (3) Minerál hlavní řada SAhArA SAhArA MAX / SABBIA SAhArA db CIrrUS CIrrUS MAX / CIrrUS 75 PLAIN FINe FISSUred Dřevo dýhy MAderA LAMINÁTY MAderA BIOgUArd ACOUSTIC BIOgUArd PLAIN PArAFON hygien CerAMAgUArd NewTONe CLeAN room FL (3) Pro prostředí čisté místnosti a zdravotnické prostory se doporučuje Clean Room závěsná konstrukce nebo Antikorozní závěsná konstrukce. Kov extra MIKrOPerFOrACe MIKrOPerFOrACe STANdArdNÍ PerFOrACe PLAIN (BeZ PerFOrACe) PreMIUM B15 BIOgUArd Nejnovější informace jsou k dispozici na našich webových stránkách

18 VÝBěR PRODUKTU PODLE MATERIÁLU Minerál laminovaný Minerál designový ULTIMA, ULTIMA OP, ULTIMA db OPTIMA PERLA, PERLA OP, PERLA db SIERRA OP NEEVA COLORTONE DUNE COLORTONE NEEVA Carrara (CA) Blue Mountain (BT) Platinum (PN) Black (BK) Metal (MT) Carrara (CA) jade (ja) Navy (NY) Perl (PF) Amber (AB) Cement (CG) CIRRUS IMAGE CONTRAST CIRCLES CONTRAST SQUARE CONTRAST LINEAR VISUAL V64 & V49 Minerál hlavní řada SAHARA, SAHARA MAX/SABBIA, SAHARA db CIRRUS, CIRRUS MAX/CIRRUS 75 PLAIN FINE FISSURED GRAPHIS NEOCUBIC GRAPHIS DIAGONAL GRAPHIS MIX A & B GRAPHIS PUNTOS GRAPHIS CUADROS Black Specifická řešení Kov BIOGUARD ACOUSTIC BIOGUARD PLAIN ORCAL BIOGUARD PARAFON HYGIEN CLEAN ROOM FL CERAMAGUARD NEWTONE CLIP-IN AXAL VECTOR BOARD TEGULAR TEGULAR 2 MICROLOOK HOOK-ON 100% RH 100% RH Plain (bez perforace) Standardní perforace Mikroperforace Extra Mikroperforace Design / diskontinuální řešení OPTIMA CANOPY (minerál) ULTIMA CANOPY (minerál) ORCAL CANOPY (kov) AXIOM CANOPY INFUSIONS CANOPY jiné perforace jsou k dispozici na vyžádání. Dřevo LAMInÁty MADeRA DŘeVěné DÝHy MADeRA Curly Maple (CM) Lime Tree (LM) Pear (PH) Beech (BH) US Cherry (UC) US Maple (UM) Závěsné systémy DeSIgnOVé ZÁVěSné KOnStRUKCe VIDIteLnÝ SyStéM AXIOM profily a přechody INTERLUDE 15 mm SILHOUETTE 15 mm PRELUDE 15 mm PRELUDE 24 mm PRELUDE SIXTY 2 24 mm PRELUDE 35 mm 5 PeRFORACe Ø A1 A2 A8 A10 A12 SKRytÁ ZÁVěSnÁ KOnStRUKCe SYSTEM Z SPeCIFICKé APLIKACe ANTIKOROZNÍ ZÁVěSNÁ KONSTRUKCE 24MM CLEAN ROOM ZÁVěSNÁ KONSTRUKCE 24MM 28 Nejnovější informace jsou k dispozici na našich webových stránkách 29

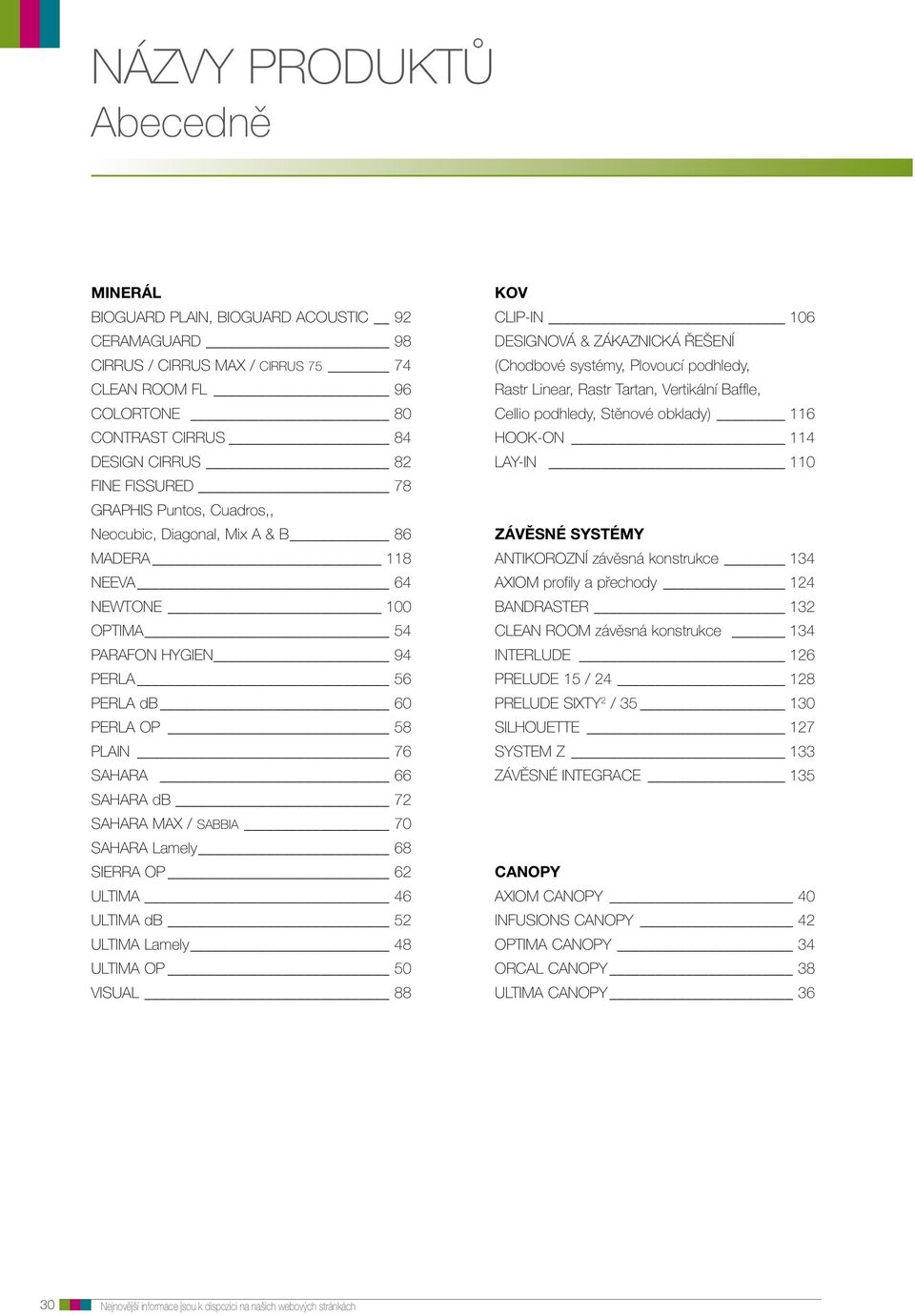

19 NÁZVY PRODUKTů Abecedně MIneRÁL BIOGUARD PLAIN, BIOGUARD ACOUSTIC 92 CERAMAGUARD 98 CIRRUS / CIRRUS MAX / CIRRUS CLEAN ROOM FL 96 COLORTONE 80 CONTRAST CIRRUS 84 DESIGN CIRRUS 82 FINE FISSURED 78 GRAPHIS Puntos, Cuadros,, Neocubic, Diagonal, Mix A & B 86 MADERA 118 NEEVA 64 NEWTONE 100 OPTIMA 54 PARAFON HYGIEN 94 PERLA 56 PERLA db 60 PERLA OP 58 PLAIN 76 SAHARA 66 SAHARA db 72 SAHARA MAX / SABBIA 70 SAHARA Lamely 68 SIERRA OP 62 ULTIMA 46 ULTIMA db 52 ULTIMA Lamely 48 ULTIMA OP 50 VISUAL 88 KOV CLIP-IN 106 DESIGNOVÁ & ZÁKAZNICKÁ ŘEŠENÍ (Chodbové systémy, Plovoucí podhledy, Rastr Linear, Rastr Tartan, Vertikální Baffle, Cellio podhledy, Stěnové obklady) 116 HOOK-ON 114 LAY-IN 110 ZÁVěSné SyStéMy ANTIKOROZNÍ závěsná konstrukce 134 AXIOM profily a přechody 124 BANDRASTER 132 CLEAN ROOM závěsná konstrukce 134 INTERLUDE 126 PRELUDE 15 / PRELUDE SIXTY 2 / SILHOUETTE 127 SYSTEM Z 133 ZÁVěSNé INTEGRACE 135 CAnOPy AXIOM CANOPY 40 INFUSIONS CANOPY 42 OPTIMA CANOPY 34 ORCAL CANOPY 38 ULTIMA CANOPY Nejnovější informace jsou k dispozici na našich webových stránkách

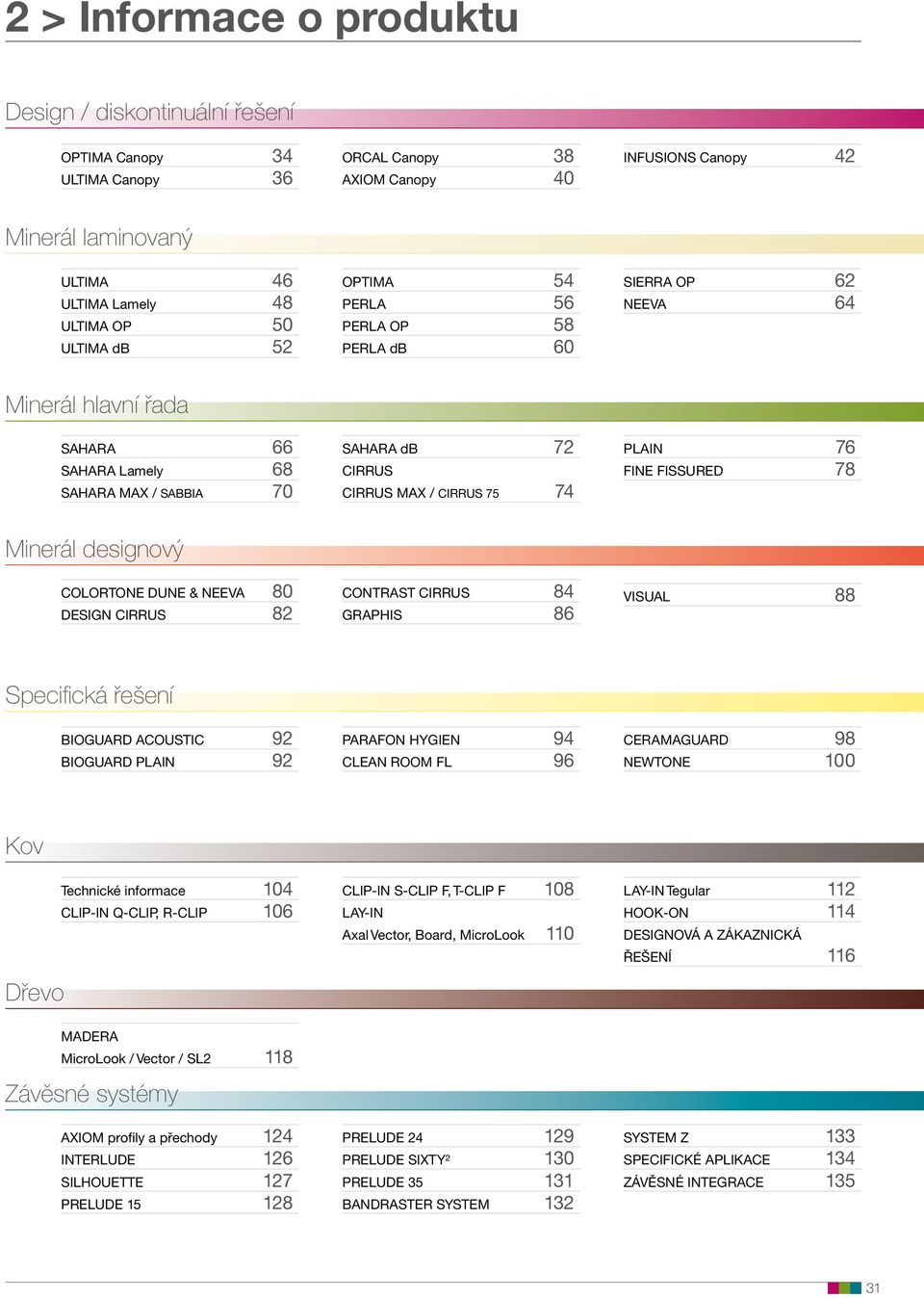

20 2 > Informace o produktu Design / diskontinuální řešení optima Canopy 34 ULtima Canopy 36 orcal Canopy 38 axiom Canopy 40 infusions Canopy 42 Minerál laminovaný ULtima 46 ULtima Lamely 48 ULtima op 50 ULtima db 52 optima 54 perla 56 perla op 58 perla db 60 SiERRa op 62 NEEVa 64 Minerál hlavní řada SaHaRa 66 SaHaRa Lamely 68 SaHaRa max / SaBBia 70 SaHaRa db 72 CiRRUS CiRRUS max / CiRRUS plain 76 FiNE FiSSURED 78 Minerál designový CoLoRtoNE DUNE & NEEVa 80 DESigN CiRRUS 82 CoNtRaSt CiRRUS 84 graphis 86 ViSUaL 88 Specifická řešení BiogUaRD acoustic 92 BiogUaRD plain 92 parafon HYgiEN 94 CLEaN Room FL 96 CERamagUaRD 98 NEwtoNE 100 Kov Dřevo technické informace 104 CLip-iN Q-CLip, R-CLip 106 CLip-iN S-CLip F, t-clip F 108 LaY-iN axal Vector, Board, microlook 110 LaY-iN tegular 112 Hook-oN 114 DESigNoVÁ a ZÁkaZNiCkÁ ŘEŠENÍ 116 madera microlook / Vector / SL2 118 Závěsné systémy axiom profily a přechody 124 interlude 126 SiLHoUEttE 127 prelude prelude prelude SiXtY² 130 prelude BaNDRaStER SYStEm 132 SYStEm Z 133 SpECiFiCkÉ aplikace 134 ZÁVĚSNÉ integrace
