1 Obalovací stroj Inovace s přispěním vysokého designu

2 Tanco obalovací stroj Pro firmy poskytující služby a mezi zemědělci je firma TANCO velmi známá v oblasti výroby obalovacích strojů. Za 20 let činnosti v oblasti výroby a vývoje obalovacích strojů získala firma Tanco světové renomé v nabídce široké škály spolehlivých, moderních, obalovacích strojů využívaných hlavně v zemědělství. Firma Tanco patří v současné době mezi producenty s nejširším produkčním programem v oblasti balících strojů pro zemědělství. Tanco obalovací stroje pracují s maximálním komfortem a současně poskytují velmi vysoké výkony při balení balíků různých forem (kulaté, hranaté, různá hmotnost a velikost). Tanco tak splňuje nejrůznější požadavky a nároky všech zemědělců v oblasti balení píce, slámy,...

3 280 Rada ˇ nesený Obalovací stroje zavěšené na 3.bodovém závěsu vhodné pro stacinární provoz. Stacinární typ 280 ARC je poháněn prostřednictvím hydrauliky traktoru nebo od nezávislého hydraulického zařízení. Serie 280 je nejefektivnější balička ve své třídě. Připojení na 3.bodový závěs nebo stacionární pohon Plně automatické nebo manuální ovládání, vždy přímo z traktoru pomocí infračerveného dálkového ovladače V průběhu obalování lze již zabalený balík přesunout a další balík dopravit zase k obalování Ke standardní výbavě patří napínač fólie 750 mm, průběžný gumový pás a na straně umístěný držák role fólie. 280

4 580 Bezpečné a rychlé naložení Stálý a stejnoměrný obalovací postup

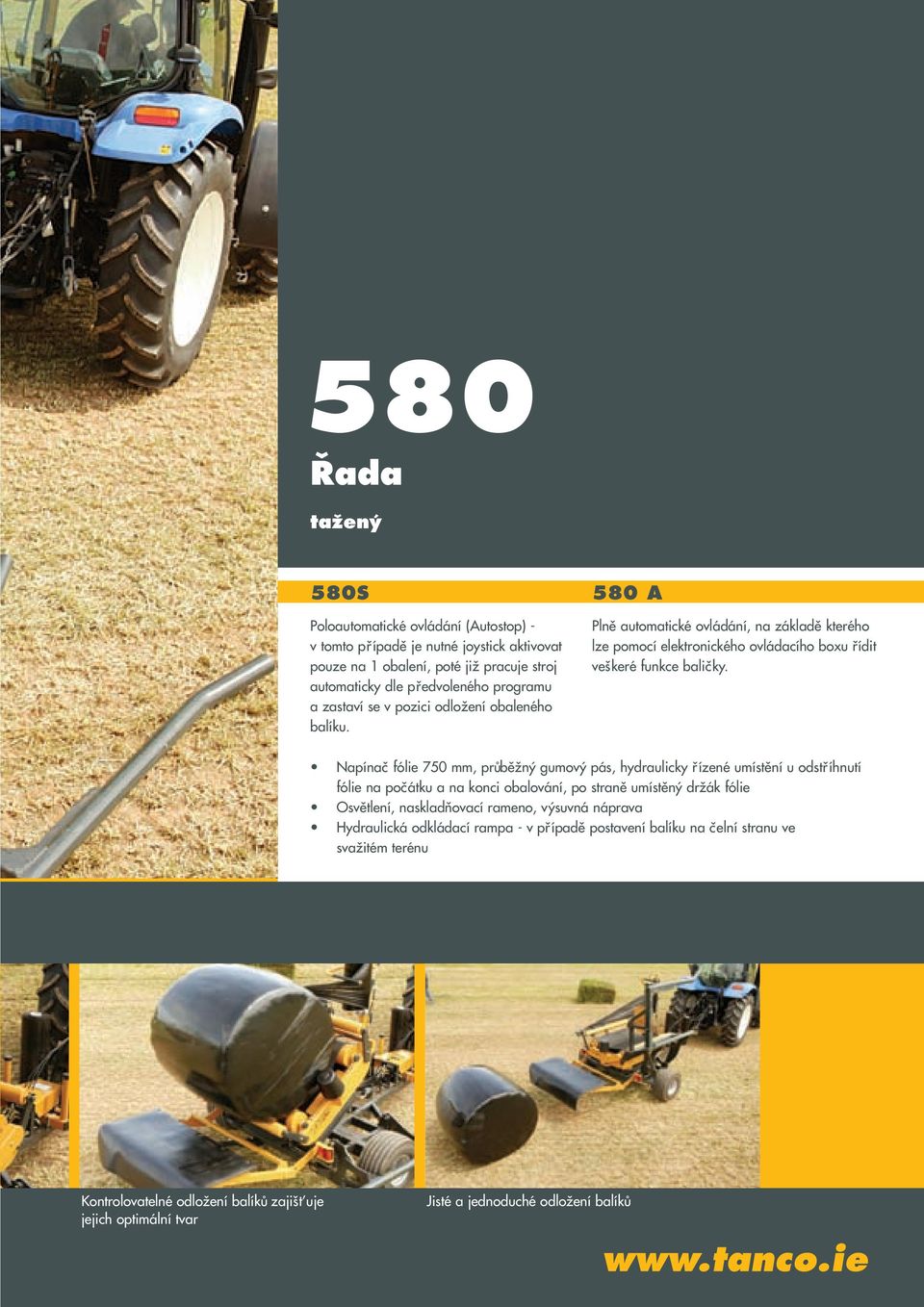

5 580 Rada ˇ tažený 580S Poloautomatické ovládání (Autostop) - v tomto případě je nutné joystick aktivovat pouze na 1 obalení, poté již pracuje stroj automaticky dle předvoleného programu a zastaví se v pozici odložení obaleného balíku. 580 A Plně automatické ovládání, na základě kterého lze pomocí elektronického ovládacího boxu řídit veškeré funkce baličky. Napínač fólie 750 mm, průběžný gumový pás, hydraulicky řízené umístění u odstříhnutí fólie na počátku a na konci obalování, po straně umístěný držák fólie Osvětlení, naskladňovací rameno, výsuvná náprava Hydraulická odkládací rampa - v případě postavení balíku na čelní stranu ve svažitém terénu Kontrolovatelné odložení balíků zajišt uje jejich optimální tvar Jisté a jednoduché odložení balíků

6 1300 Rada ˇ Tříbodové zavěšení dopředu nebo dozadu na traktor I přes velmi rohustní provedení váží typová řada 1300 pouze 590 kg, a proto je možné tyto agregovat s jakýmkoliv traktorem resp. čelním nakladačem - manipulátorem. Samostatné naložení balíků pomocí dvou proti sobě se otáčejících válců Obaluje balíky do průměru 150 cm a do hmotnosti 1000 kg Napínač fólie 750 mm, hydraulické umístění a odstřihnutí fólie na začátku a na konci obalení, držák role fólie v sérii 1300 S ECONOMY typ Vhodný pouze na zadní tříbodový závěs Ovládání prostřednictvím hydraulických okruhů v traktoru (potřebný dvojčinný a jednočinný ventil se zpětným beztlakovým okruhem) 1300 SM Komfort typ Vhodný pouze na zadní tříbodový závěs Komfortní ovládání pomocí ovládací skříňky s jednou páčkou s Autostop funkcí (požadovaný 1 jednočinný hydr. okruh se zpětným beztlakovým okruhem) 1300 EH Typ pro profesionály Vhodný pouze na zadní tříbodový závěs resp. na želní nakladač - manipulátor Profesionální ovládání pomocí programovatelného elektron. boxu (požadovaný 1 jednočinný hydr. okruh se zpětným beztlakovým okruhem)

7 1300 Systém obalování a ukládání balíků Jedinečný systém obaluje a ukládá balíky v jedné pracovní operaci a tím snižuje celkový pracovní čas a minimalizuje celkové náklady.

8 Tanco - charakteristika 1. RDS ovládací box - série Expert Umožňuje plně automatické řízení všech pracovních činností, které jsou zajišt ovány hydraulicky prostřednictvím elektrohydraulických ventilů. 2. Hydraulicky ovládáné umístění a odříznutí fólie na začátku a na konci balení. 3. Napínač fólie Aluminiový napínač fólie garantuje rovnoměrné roztažení fólie, které lze podle typu baličky měnit v rozmezí %. 4. JOYSTICK a počítač balíků Pomocí Joysticku je zajištěno poloautomatické ovládání baličky, zařízení pro počet obalení po navoleném počtu obalení zastaví obalování. 5. Upínač fólie Role fólie se snadno umístí do napínače fólie, v důsledku efektivní fixace je tento úkon velmi rychlý. 6. Dálkové ovládání Dálkové ovládání umožňuje kompletně řídit celý chod baličky pomocí naprogramovaného ovládacího boxu přímo z kabiny traktoru.

9 Charakteristiky baliček - řady 1300 a Pomocí ovládacího boxu se řídí rychlost obalovacího ramene a také rychlost válců, které otáčí obalovaný balík a tím je zajištěno optimální překrytí balící fólie. 8. Válce pro otáčení balíků Oba válce jsou nezávisle poháněny pomocí hydromotoru, čímž je zajištěno jejich rovnoměrné a spolehlivé otáčení. Charakteristiky baliček - řady 280 a Ctyři ˇ otáčející válce - kladky rozloží hmotnost rovnoměrně na celou baličku, aby zatížení obalovacího stolu bylo co nejmenší. 10. Průbžňný gumový pás na celou šířku balíku - v důsledku širokého pásu na obalovacím stole jsou i méně kulaté (neforemné) balíky dobře otáčeny a rovnoměrně kvalitně obaleny. 11. Roztažitelná náprava (pouze u 580 S/A) Tažené baličky jsou vybaveny roztažitelnou nápravou pro účely zvýšení stability bez použití protizávaží.

10 1510 Rada ˇ Tříbodové zavěšení vpředu i vzadu Balí balíky o průměru do 1,8 m a do hmotnosti 1500 kg S 1510 T Plně automatické ovládání (ovl. box) Jedno obal. rameno resp. 2 obalovací ramena pro vyšší výkon Na přání možné dovybavit sadou na obalování hranatých balíků Na přání možné dovybavit automat. přerušením obalování. 1510

11 Technická Data Stacionární Tažené Tažené 3. bod. závěs 3. bod. závěs 3. bod. závěs 3. bod. závěs 3. bod. závěs vzadu nebo vpředu vzadu nebo vpředu vzadu nebo vpředu vzadu nebo vpředu vzadu nebo vpředu Model 280 ARC 580 S 580 A 1300 S 1300 SM 1300 EH 1510 S 1510 T Transport (m & kg) Transportní délka (m) 2,3 5,4 5,4 2,42 2,42 2,42 2,5 2,5 Transportní šířka (m) 1,57 2,43 2,43 1,3 1,3 1,3 1,52 1,52 Transportní výška (m) 2,5 2,43 2,43 2,45 2,45 2,45 2,28 2,28 Hmotnost (kg) Výkon Min. výkon olej. čerpadla Rychlost otáčení obal. stolu (Arm Speed) 25 (Arm Speed) 25 (Arm Speed) S ˇířka fólie 500 / / / / / / / / 750 Přípojení 3 p. l. / stacionární tažené tažené 3. bod. závěs vzadu 3. bod. závěs vzadu 3. bod. závěs vzadu 3. bod. závěs vzadu 3. bod. závěs vzadu nebo vpředu nebo vpředu nebo vpředu nebo vpředu nebo vpředu Hydraulické spojky 2 x 1/2 m. c. 2 x 1/2 m. c. 2 x 1/2 m. c. 2 x 1/2 m. c. 2 x 1/2 m. c. 2 x 1/2 m. c. 2 x 1/2 m. c. 2 x 1/2 m. c. Elektrické napětí 12v 12v 12v 12v 12v 12v 12v 12v Rychlost při transportu - 40Km/h 40Km/h Velikost balíků (m) Max. šířka (m) Max. průměr (m) 1,5 1,5 1,5 1,5 1,5 1,5 1,8 1,8 Max. hmotnost Standardní výbava Hydr. řízené umístění Automatické ovládání RDS Expert ovl. box RDS počítač obalení Autostop ovl. box s RDS Expert ovl. box RDS Expert ovl. box RDS Expert ovl. box a odříznutí fólie na počátku Hydr. řízené umístění a Hydr. řízené umístění a a obalených balíků joystickem Hydr. řízené umístění a Podpůrná kladka pod Podpůrná kladka pod a na konci obalování odříznutí fólie na počátku odříznutí fólie na počátku Hydr. řízené umístění a Počítač obalení odříznutí fólie na počátku obal. válci dole obal. válci dole RDS EXPERT ovl. box a na konci obalování a na konci obalování odříznutí fólie na počátku a obalených balíků a na konci obalování - těžké podmínky - těžké podmínky Dálkové ovládání Ramena pro naložení Ramena pro naložení a na konci obalování Hydr. řízené umístění a 2 různá roztažení fólie Hydr. řízené umístění a Hydr. řízené umístění a 2 různá natažení fólie balíku na obal. stůl balíku na obal. stůl 2 různá roztažení fólie odříznutí fólie na počátku odříznutí fólie na počátku odříznutí fólie na počátku Fóliový senzor 2 různá roztažení fólie 2 různá roztažení fólie a na konci obalování a na konci obalování a na konci obalování 2 různá roztažení fólie 2 různá roztažení fólie 2 různá roztažení fólie 2 x napínač fólie Dodatečná výbava Ventil pro střídání traktorů Ventil pro střídání traktorů Ventil pro střídání traktorů 2 podpůrné kladky pro 2 podpůrné kladky pro 2 půdporné kladky pro Adaptér pro šířku fólie Adaptér pro šířku fólie (u JD 30/40/50 série) (u JD 30/40/50 série) (u JD 30/40/50 série) balíky o průměru 1,5 m balíky o průměru 1,5 m balíky o průměru 1,5 m 500 mm 500 mm Adaptér pro šířku fólie Adaptér pro šířku fólie Adaptér pro šířku fólie Podpůrná kladka pod Podporná kladka pod Podpůrná kladka pod Stop zařízení na Stop zařízení na 500 mm 500 mm 500 mm obal. válce dole - těžké obal. válce dole - těžké obal. válci dole - těžké obalovaný balík obalovaný balík Dodatečný stupeň roztažení Dodatečný stupeň roztažení Dodatečný stupeň roztažení podmínky podmínky podmínky Dodatečný držák Dodatečný držák fólie fólie fólie Adaptér pro šířku fólie Adaptér pro šířku fólie Adaptér pro šířku fólie pro role fólie pro role fólie Fóliový senzor 500 mm 500 mm 500 mm Dodatečné zařízení Dálkové ovládání Dodatečné zařízení Dodatečné zařízení Dodatečné zařízení pro roztažení fólie o 33% pro roztažení fólie o 33% pro roztažení fólie o 33% pro roztažení fólie o 33% Hydr. rampa pro postavení balíku na čelní stranu ve svažitém terénu

12 Tanco Autowrap Ltd., Royal Oak Rd., Bagenalstown, Co.Carlow, Ireland. t: +353 (0) f: +353 (0) e: ZastoupenÍ pro CR a SR: AlbÍn Hanák DrážnÍ 7 CZ Brno Tel.: , -6 Fax: hanak.albin@volny.cz
