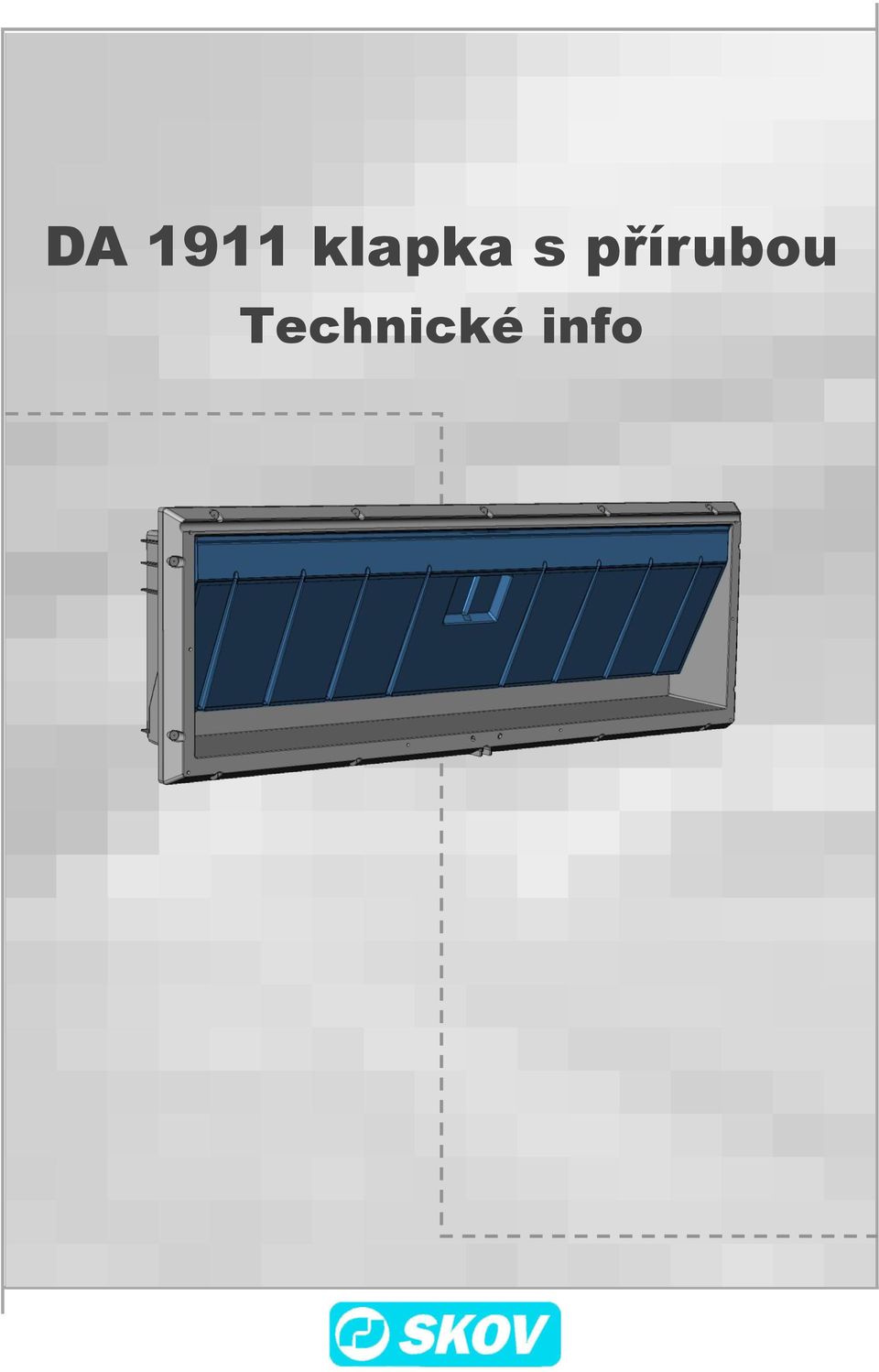

DA 1911 klapka s přírubou. Technické info

Transkript

1 Technické info

2

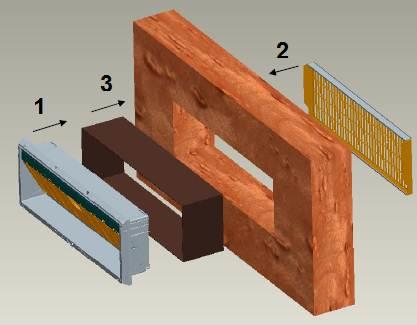

3 Technické info 3 1 Popis výrobku Klapka DA 1911 s přírubou je univerzální klapka do stájí s přirozenou, podtlakovou nebo kombitunelovou ventilací. Klapku s přírubou lze také přizpůsobit tloušťkám stěn až do 50 cm pomocí nástavců. Klapky se šroubují na vnitřní stěnu stáje skrze přírubu. Lze je zastavět nebo přímo zalít do stavebních prvků. Univerzální diferencované otvírání klapek je patentované a dodává se s regulační sadou, která usnadňuje nastavení klapek podle aktuálních podmínek. Příslušenství Hrubá mřížka (s velkými oky) je příslušenství, které zabraňuje pronikání ptáků a větších živočichů. Navíc je k dispozici následující: směrovka vzduchu, která optimalizuje distribuci vzduchu ve stáji v chladném období, a kryt proti větru pro stáje, které jsou vystaveny silnému vlivu větru. Popis funkce Klapka se otvírá směrem dolů, což směřuje studený vzduch nejprve nahoru. Zde se vzduch smíchá s teplým vzduchem ve stáji, než dosáhne do zóny zvířat. V teplém období bude klapka zcela otevřena. DA 1911 se snadno čistí díky své otevřené a hladké konstrukci. Termoplast, ze kterého je klapka vyrobena, lze také čistit vysokotlakým čističem. Tento materiál je také odolný vůči nárazům a UV záření; je tvarově stálý a 100% recyklovatelný.

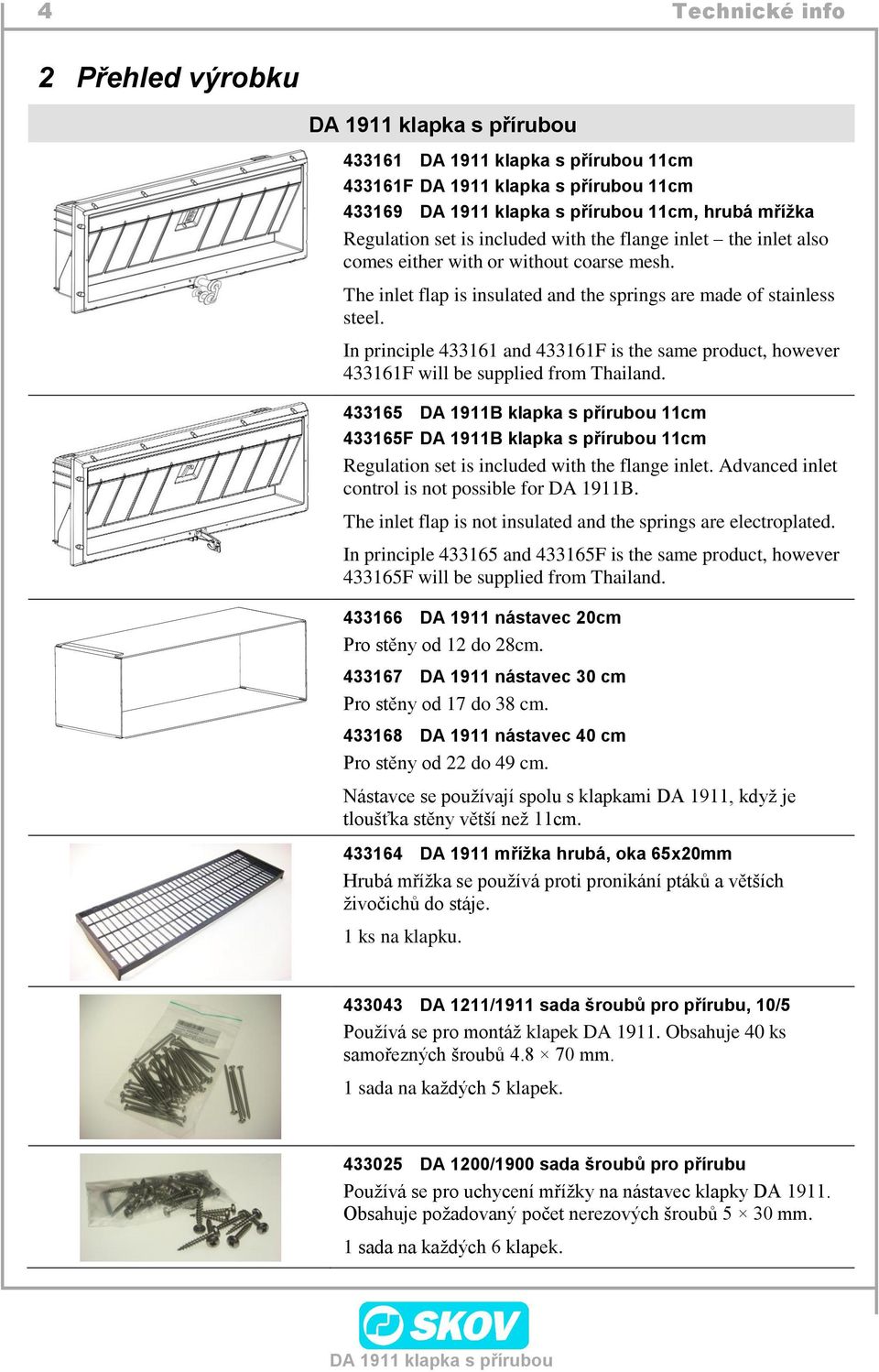

4 4 Technické info 2 Přehled výrobku cm F 11cm cm, hrubá mřížka Regulation set is included with the flange inlet the inlet also comes either with or without coarse mesh. The inlet flap is insulated and the springs are made of stainless steel. In principle and F is the same product, however F will be supplied from Thailand DA 1911B klapka s přírubou 11cm F DA 1911B klapka s přírubou 11cm Regulation set is included with the flange inlet. Advanced inlet control is not possible for DA 1911B. The inlet flap is not insulated and the springs are electroplated. In principle and F is the same product, however F will be supplied from Thailand DA 1911 nástavec 20cm Pro stěny od 12 do 28cm DA 1911 nástavec 30 cm Pro stěny od 17 do 38 cm DA 1911 nástavec 40 cm Pro stěny od 22 do 49 cm. Nástavce se používají spolu s klapkami DA 1911, když je tloušťka stěny větší než 11cm DA 1911 mřížka hrubá, oka 65x20mm Hrubá mřížka se používá proti pronikání ptáků a větších živočichů do stáje. 1 ks na klapku DA 1211/1911 sada šroubů pro přírubu, 10/5 Používá se pro montáž klapek DA Obsahuje 40 ks samořezných šroubů mm. 1 sada na každých 5 klapek DA 1200/1900 sada šroubů pro přírubu Používá se pro uchycení mřížky na nástavec klapky DA Obsahuje požadovaný počet nerezových šroubů 5 30 mm. 1 sada na každých 6 klapek.

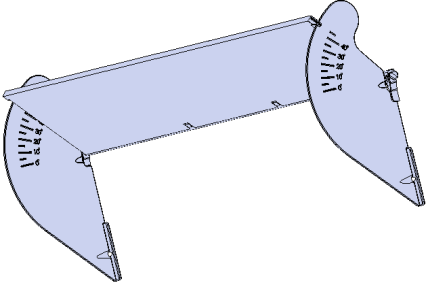

5 Technické info DA 1911 směrovka krátká DA 1911 směrovka krátká se používá pro nastavení směru proudění vzduchu během chladného období a proti přilnutí proudu vzduchu na stěnu. 1 ks na klapku DA 1911 směrovka dlouhá s bočnicemi DA 1911 směrovka krátká se používá pro nastavení směru proudění vzduchu během chladného období a proti přilnutí proudu vzduchu na stěnu. Dlouhá směrovka vzduchu je vybavena bočnicemi. 1 ks na klapku DA 1200 sada ovládací, dlouhý U-třmen Používá se v případě, že jsou ve stáji překážky pro volný pohyb táhla (ocelové nosníky, atd.), které vyčnívají max. o 70mm. Aby bylo možné použít funkci AIC, je součástí sady delší lanko a pružina, která absorbuje průvěs. Klapka nesmí být otvírána pod horizontální rovinu, jinak může dojít k přetížení servomotoru. 1 ks na klapku DA 1200 předsazení táhla 240mm S433037B DA 1200 předsazení táhla 400mm, typ B Používá se v případě, že jsou ve stáji překážky pro volný pohyb táhla např. mohutné betonové sloupy apod., které nelze provrtat. Předsazení je vyrobeno z nerez oceli. 1 ks na klapku Kladka podpěrná pro táhlo Používá se pro klapky s přírubou. Pokud je vzdálenost mezi klapkami větší než cca 2 m, táhlo se prohne dolů a ovládání klapek bude nepřesné. Proto se v takových případech používá tato podpěrná kladka. 1 ks na každé 2 m volně visícího táhla DA 1200 sada regulační pro 2 klapky DA 1200 regulační sada pro dvě klapky v různých výškách. Jedna řada táhel na jednu řadu je výhodnější řešení, a proto je tato sada považována jen za levnější alternativu. 1 ks na klapku v horní řadě.

6 6 Technické info Sada pro táhlo 8mm. přechod dveří, LPV Pokud jsou ve stěně, kde jsou namontovány klapky, také dveře, a pokud je potřeba dočasně odpojit táhlo, tato sada obsahuje potřebné součásti. Sada umožňuje manuálně udržet správnou úroveň ventilace a táhlo snadno znovu spojit. 1 sada na jedny dveře Sada pro lanko, přechod dveří Tato sada se používá pro přechod kolem dveří. 1 sada na jedny dveře Kryt proti větru, 1 řada klapek Kryt proti větru pro klapky, jedna řada, červený, 550 mm Kryt proti větru, 2 řady klapek Kryt proti větru pro klapky, dvě řady, červený, 1100mm. Kryt proti větru se používá u stájí, které jsou vystaveny větru, nebo tam kde nechtěné světlo vniká do stáje a způsobuje rozruch. Kryt je z vnitřní strany šedý a z vnější strany červený. Je-li požadavek na jinou barvu, je nutné to uvést při objednávce. Jiná barva je za příplatek. Objednává se v metrech. Max. délka 1 ks je 6m Fitinky krytu proti větru, 1 řada klapek Fitinky krytu proti větru 550 mm Fitinky krytu proti větru, 2 řady klapek Fitinky krytu proti větru 1100mm. U každé fitinky jsou součástí dodávky šrouby, hmoždinky a vruty. Fitinky zajišťují vzdálenost od zdi 150 mm. 1 ks na každé 2 běžné metry DA 1900 kryt klapky DA 1900 kryt klapky lze použít spolu s klapkami DA Kryt klapky je konstruován tak, aby chránil stáj před deštěm/sněhem a aby částečně tlumil vliv větru a pronikání světla do stáje. Výkon lze dimenzovat na 1600 m 3 /h při 10 Pa a při tloušťce stěny 10cm nebo více bez ohledu na typ klapky. 1 ks na klapku.

7 Technické info DA 1900 clona světelná pro kryt klapky DA 1900 světelná clona pro kryt klapky se vždy používá pro kryt klapky DA Světelná clona zabraňuje velké části slunečního světla proniknout do stáje. Světelná clona je vyrobena z vstřikovaného PP (polypropylenu), který odpuzuje nečistoty a snadno se čistí. 1 ks na jeden kryt klapky DA Technická data Výkon Výkon při 5 Pa Hrubá mřížka (10cm stěna) 1250 m 3 /h Výkon při 10 Pa Hrubá mřížka (10cm stěna) 1750 m 3 /h Výkon při 20 Pa Hrubá mřížka (10cm stěna) 2500 m 3 /h Výkon při 30 Pa Hrubá mřížka (10cm stěna) 3050 m 3 /h Výkon při 40 Pa Hrubá mřížka (10cm stěna) 3550 m 3 /h Mechanická konstrukce Materiál Mřížka Pružiny Tažná síla Tažná délka Prostředí 100% recyklovatelný termoplast, vysoce odolný proti nárazu, tvarově stálý a UV stabilizovaný Oka 62 x 21mm Nerez 20 N 390mm Teplota okolí, provoz Teplota okolí, skladování Vlhkost okolí, provoz Balení Vnější D V Š Hmotnost Počet klapek na paletě -40 až +40 C (-40 až +104 F) -40 až +65 C (-40 až +149 F) - a chráněno proti přímému slunečnímu záření % RH Stěnová klapka 4.1kg Nástavec 20cm 0.43kg Nástavec 30cm 0.63kg Nástavec 40cm 0.88kg nástavec (mm) 48 ks

8 8 Technické info 3.1 Rozměrový náčrtek Doporučené rozměry v mm * Včetně nástavce Pohled ze stáje DA 1900 kryt klapky Mřížka = tloušťka stěny větší o 10 mm

9 Technické info 9 DA 1900 světelná clona pro kryt klapky

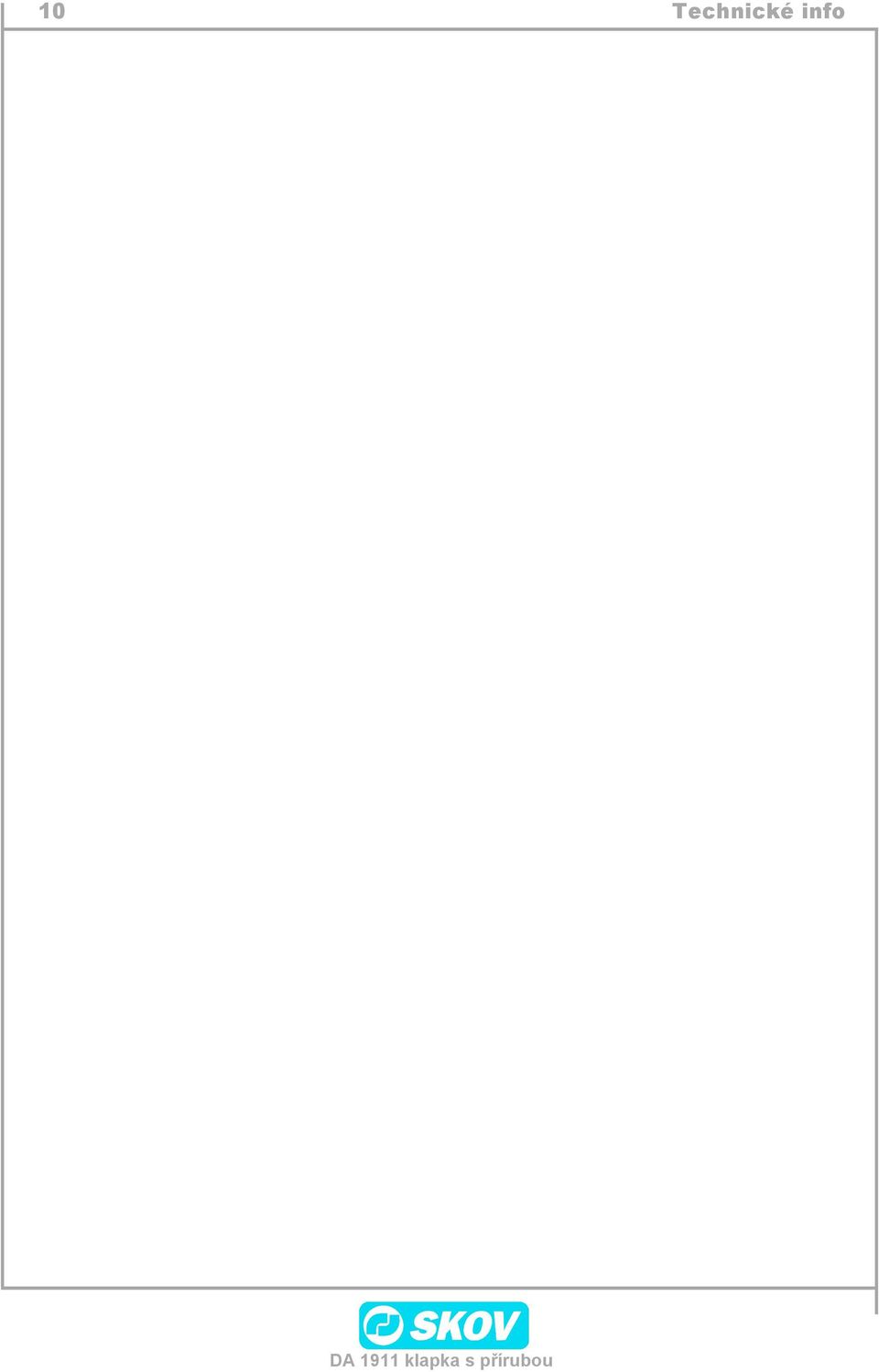

10 10 Technické info

11

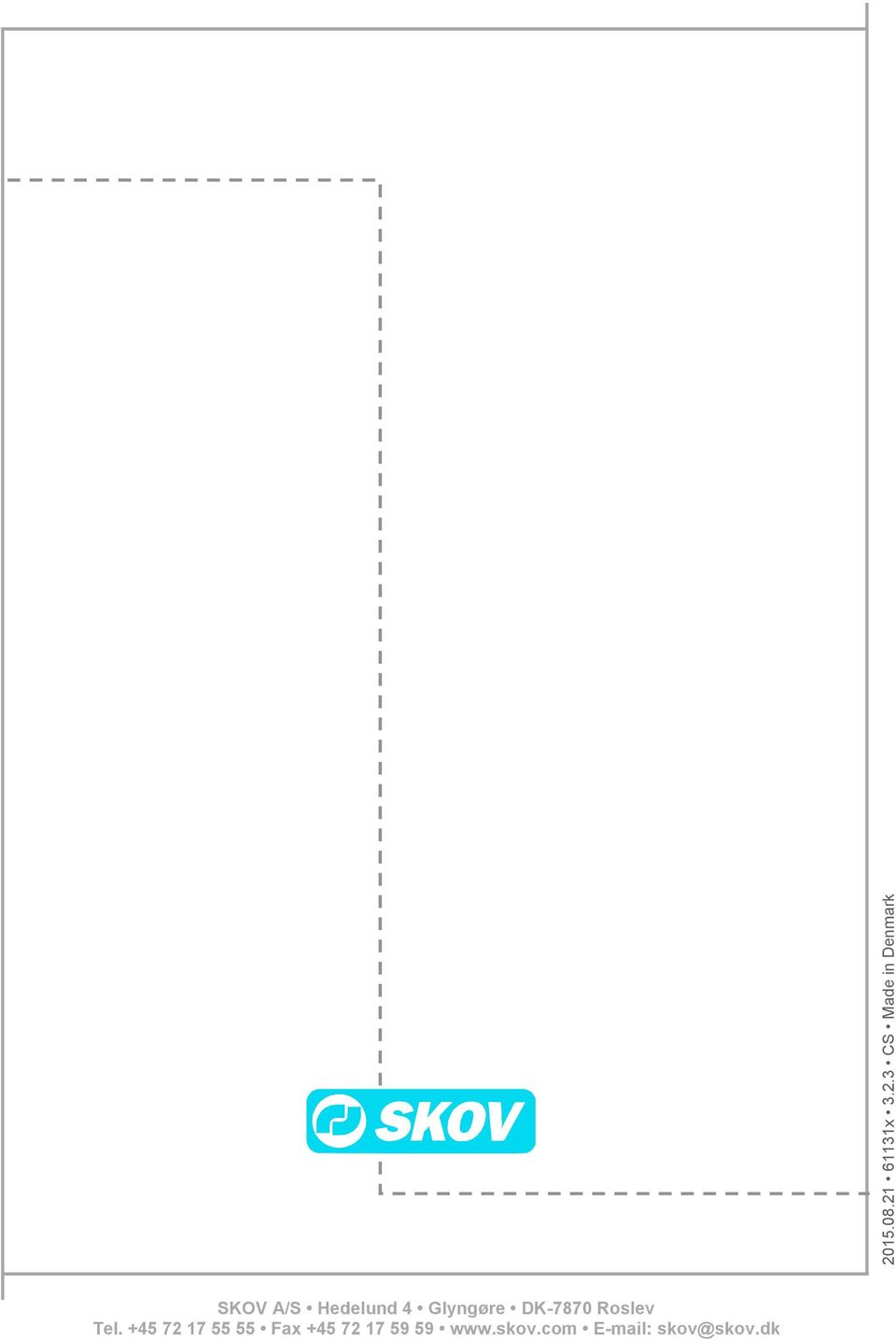

12 SKOV A/S Hedelund 4 Glyngøre DK-7870 Roslev Tel Fax skov@skov.dk x CS Made in Denmark
