1 MITSUBISHI ELECTRIC GOT1000 Připojení GT1150/GT1155 k FX Krátký návod Verze A MITSUBISHI ELECTRIC INDUSTRIAL AUTOMATION

2

3 Záměr této příručky Texty, ilustrace, schémata a příklady uvedené v této příručce slouží pouze k základnímu vysvětlení funkce, provozu, obsluhy a programování terminálů GOT1000 ve spojení s PLC řady FX. Pokud budete mít další dotazy k instalaci a provozu technických prostředků popsaných v této příručce, obraťte se prosím bez váhání na příslušné prodejní místo nebo na některého z vašich distribučních partnerů Mitsubishi. Informace a odpovědi na nejčastější otázky obdržíte na naší webové stránce Mitsubishi s adresou VAROVÁNÍ: E Grafický operátorský terminál nebo PLC se nepokoušejte instalovat, provozovat, udržovat nebo kontrolovat dříve, než si pečlivě prostudujete příslušnou provozní příručku a budete schopni tato zařízení správně používat. PLC neprovozujte dříve, než plně porozumíte tomuto zařízení, bezpečnostním zásadám a pokynům. Žádná část této příručky nesmí být reprodukována, kopírována, ukládána do systémů pro vyhledávání informací nebo distribuována bez předchozího písemného svolení firmy MITSUBISHI ELECTRIC. Firma MITSUBISHI ELECTRIC si vyhrazuje právo provádět změny specifikací svých výrobků a/nebo obsahu této příručky kdykoliv a bez předchozího upozornění. Verze A, listopad 2008 Odkaz na příručky: Podrobnější vysvětlení naleznete v následujících příručkách. S dalšími dotazy se prosím obracejte na vašeho lokálního distributora výrobků Mitsubishi. Uživatelská příručka GT11 User s Manual (JY997D17501) Všeobecný popis GT11 General Description (JY997D17401) Připojovací příručka GOT1000 Series Connection Manual 1/3 (SH(NA) ENG) VAROVÁNÍ: E Tento krátký návod poskytuje stručný přehled hlavních vlastností a funkcí grafických operátorských terminálů GOT1000 a programovatelných automatů PLC série FX. Uvedené informace postačují zkušeným uživatelům k instalaci a konfiguraci těchto jednotek. Další informace k provozu těchto terminálů a měničů si prosím vyhledejte ve výše uvedených příručkách. Přečtěte si také prosím bezpečnostní zásady zmíněné ve výše uvedených příručkách. GOT1000 I

4 II

5 Obsah Obsah 1 Přehled Technický úvod Připojení kabelů Schémata propojení terminálu GOT a frekvenčního měniče Programovací kabely GT Designer Nastavení frekvenčního měniče GOT1000 III

6 Obsah IV

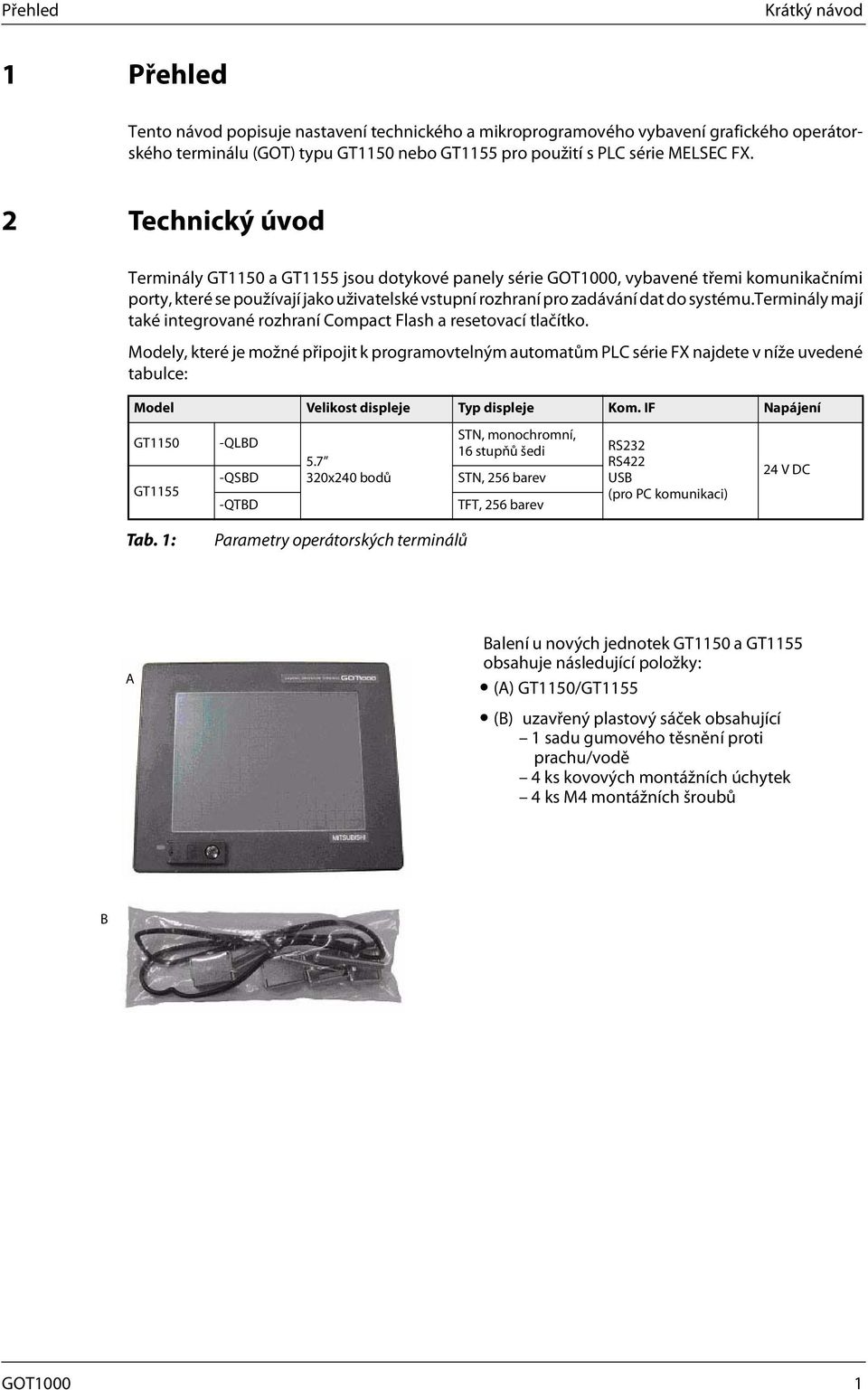

7 Přehled Krátký návod 1 Přehled Tento návod popisuje nastavení technického a mikroprogramového vybavení grafického operátorského terminálu (GOT) typu GT1150 nebo GT1155 pro použití s PLC série MELSEC FX. 2 Technický úvod Terminály GT1150 a GT1155 jsou dotykové panely série GOT1000, vybavené třemi komunikačními porty, které se používají jako uživatelské vstupní rozhraní pro zadávání dat do systému.terminály mají také integrované rozhraní Compact Flash a resetovací tlačítko. Modely, které je možné připojit k programovtelným automatům PLC série FX najdete v níže uvedené tabulce: Model Velikost displeje Typ displeje Kom. IF Napájení GT1150 GT1155 -QLBD -QSBD -QTBD x240 bodů STN, monochromní, 16 stupňů šedi RS232 RS422 STN, 256 barev USB (pro PC komunikaci) TFT, 256 barev 24 V DC Tab. 1: Parametry operátorských terminálů A Balení u nových jednotek GT1150 a GT1155 obsahuje následující položky: (A) GT1150/GT1155 (B) uzavřený plastový sáček obsahující 1 sadu gumového těsnění proti prachu/vodě 4 ks kovových montážních úchytek 4 ks M4 montážních šroubů B GOT1000 1

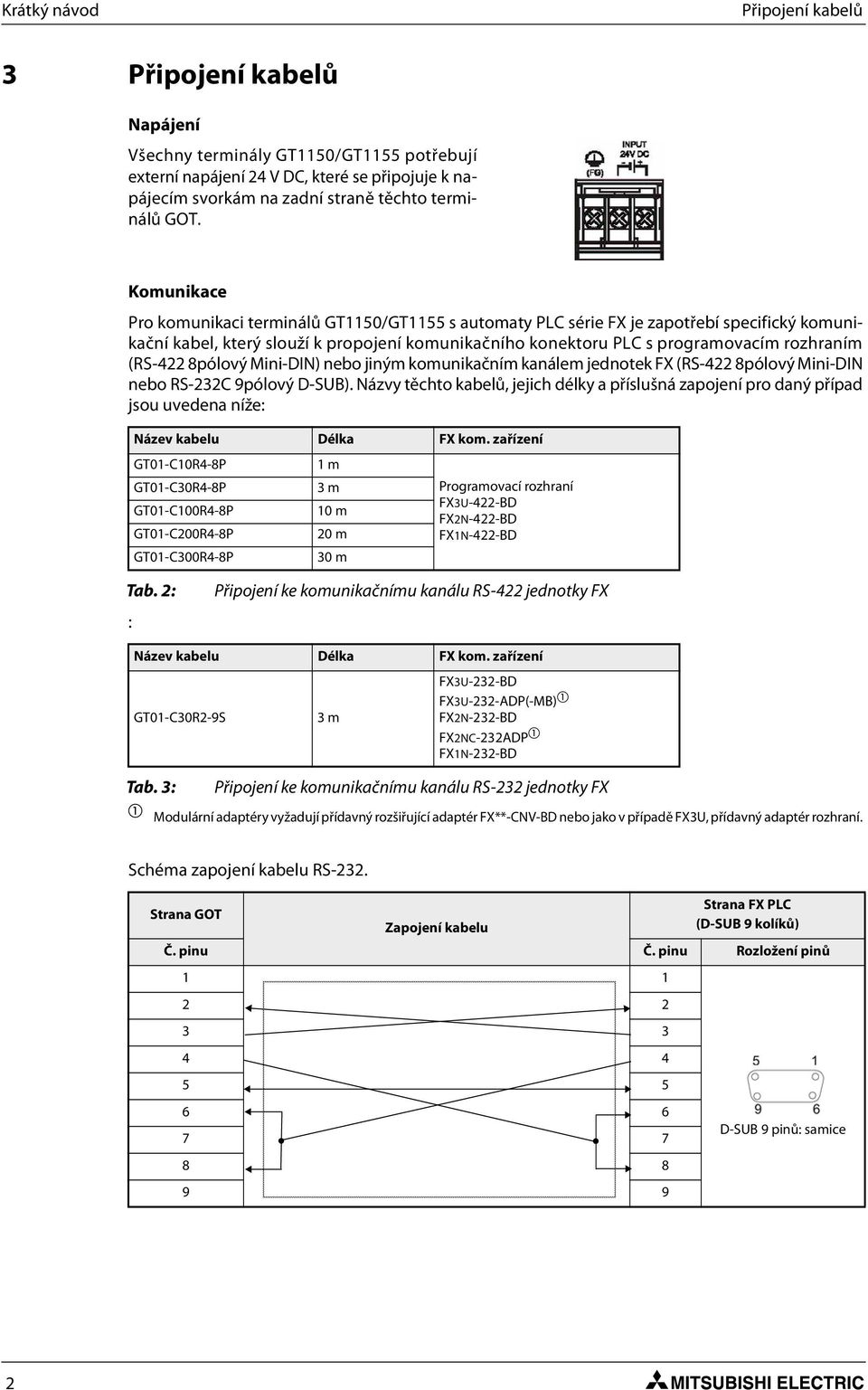

8 Krátký návod Připojení kabelů 3 Připojení kabelů Napájení Všechny terminály GT1150/GT1155 potřebují externí napájení 24 V DC, které se připojuje k napájecím svorkám na zadní straně těchto terminálů GOT. Komunikace Pro komunikaci terminálů GT1150/GT1155 s automaty PLC série FX je zapotřebí specifický komunikační kabel, který slouží k propojení komunikačního konektoru PLC s programovacím rozhraním (RS-422 8pólový Mini-DIN) nebo jiným komunikačním kanálem jednotek FX (RS-422 8pólový Mini-DIN nebo RS-232C 9pólový D-SUB). Názvy těchto kabelů, jejich délky a příslušná zapojení pro daný případ jsou uvedena níže: Název kabelu Délka FX kom. zařízení GT01-C10R4-8P GT01-C30R4-8P GT01-C100R4-8P GT01-C200R4-8P GT01-C300R4-8P 1 m 3 m 10 m 20 m 30 m Programovací rozhraní FX3U-422-BD FX2N-422-BD FX1N-422-BD Tab. 2: Připojení ke komunikačnímu kanálu RS-422 jednotky FX : Název kabelu Délka FX kom. zařízení GT01-C30R2-9S 3 m FX3U-232-BD FX3U-232-ADP(-MB) FX2N-232-BD FX2NC-232ADP FX1N-232-BD Tab. 3: Připojení ke komunikačnímu kanálu RS-232 jednotky FX Modulární adaptéry vyžadují přídavný rozšiřující adaptér FX**-CNV-BD nebo jako v případě FX3U, přídavný adaptér rozhraní. Schéma zapojení kabelu RS-232. Strana GOT Strana FX PLC Zapojení kabelu (D-SUB 9 kolíků) Č. pinu Č. pinu Rozložení pinů D-SUB 9 pinů: samice

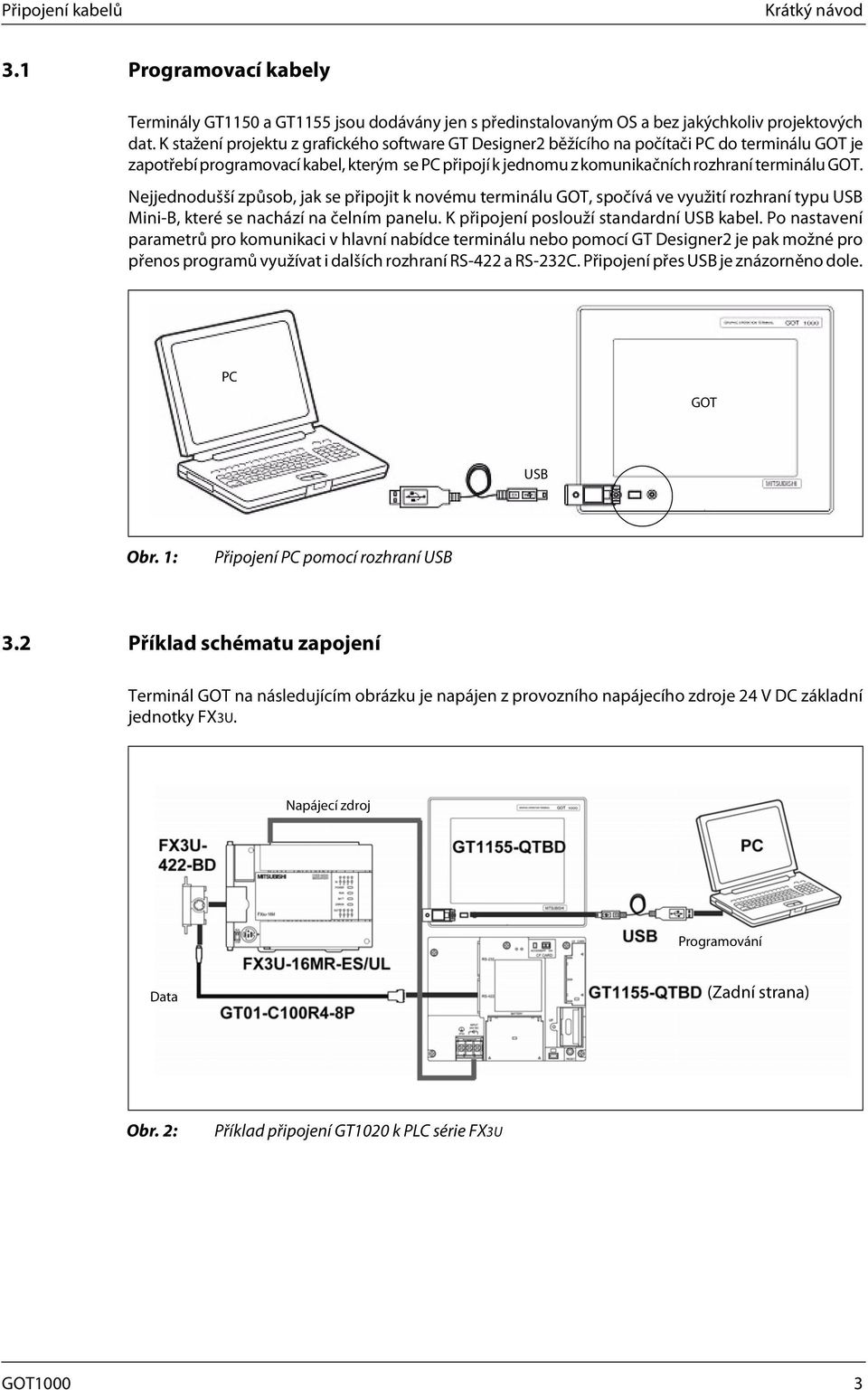

9 Připojení kabelů Krátký návod 3.1 Programovací kabely Terminály GT1150 a GT1155 jsou dodávány jen s předinstalovaným OS a bez jakýchkoliv projektových dat. K stažení projektu z grafického software GT Designer2 běžícího na počítači PC do terminálu GOT je zapotřebí programovací kabel, kterým se PC připojí k jednomu z komunikačních rozhraní terminálu GOT. Nejjednodušší způsob, jak se připojit k novému terminálu GOT, spočívá ve využití rozhraní typu USB Mini-B, které se nachází na čelním panelu. K připojení poslouží standardní USB kabel. Po nastavení parametrů pro komunikaci v hlavní nabídce terminálu nebo pomocí GT Designer2 je pak možné pro přenos programů využívat i dalších rozhraní RS-422 a RS-232C. Připojení přes USB je znázorněno dole. PC GOT USB Obr. 1: Připojení PC pomocí rozhraní USB 3.2 Příklad schématu zapojení Terminál GOT na následujícím obrázku je napájen z provozního napájecího zdroje 24 V DC základní jednotky FX3U. Napájecí zdroj Programování Data (Zadní strana) Obr. 2: Příklad připojení GT1020 k PLC série FX3U GOT1000 3

10 Krátký návod Aktualizace firmware 4 Aktualizace firmware (Verze 2.73 nebo pozdější) Abyste měli jistotu, že GT1150/GT1155 podporuje nejnovější funkce a vlastnosti, zkontrolujte a příp. si sami aktualizujte verzi firmware (standardního operačního systému pro zobrazování) tohoto terminálu GOT. Spusťte aktuální verzi programového nástroje GT Designer2 a vytvořte nový projekt pro terminál GOT model "GT11**-Q(320 x 240)" včetně komunikace s programovatelným automatem typu "MELSEC-FX". Zvolte Ano u otázky, zda nastavit komunikaci, a nejprve se ujistěte, že jako číslo kanálu Standard I/F-1 nebo Standard I/F-2 CH No. je v závislosti na typu rozhraní RS-422 nebo RS232C zvolena "1". Pak zvolte OK. Dialogové okno "Vlastnosti obrazovky", které se zobrazí pro návrh nové obrazovkové stránky, pak můžete s ohledem na následující kroky buď zrušit nebo akceptovat. V nabídce "Komunikace" pak zvolte položku "Na/z GOT" pro otevření dialogového okna "Komunikace s GOT". Přejděte na záložku pro konfiguraci komunikace "Communication configuration" a zvolte USB. Při zapnutém terminálu GOT klikněte na tlačítko Test, a zkontrolujte, zda PC a GOT řádně komunikují. Pak vypněte napájení terminálu GOT. 4

11 Aktualizace firmware Krátký návod Instalace OS a komunikačních ovladačů Přejděte na záložku karty pro instalaci OS "OS Install -> GOT" v dialogovém okně "Communicate with GOT" nástroje GT Designer2 a zvolte "Standard monitor OS" a "Communication driver" "MELSEC-FX [**.**.**]" ze stromové nabídky dat. Stiskem tlačítka Install spustíte přenos a aktualizaci firmwaru. Po zavedení firmwaru se terminál GOT automaticky restartuje a po jeho dokončení budou všechny funkce aktualizovány. Pamatujte na to, že do terminálu GOT musí být ještě nahrána nová projektová data. GOT1000 5

12 Krátký návod Potvrzení komunikace 5 Potvrzení komunikace Monitorování komunikace je funkce, která kontroluje, zda terminál GOT může komunikovat s programovatelným automatem. Není-li indikována žádná porucha, pak to znamená, že datový přenos byl správně nastaven. 6
