1 Control IT AC31 / S500 automatizační technologie Technologie, která se přizpůsobí Vašim představám +++ včetně +++ nových operátorských panelů abb

2 Industrial IT pro Vaše aplikace Vyšší produktivita s nižšími náklady Tento požadavek je všudypřítomný v celém průmyslu. Obzvláště v posledních několika letech se průmysl zaměřil na omezení hlavních provozních nákladů za účelem zvýšení efektivity a udržení konkurenceschopnosti. Úloha tohoto druhu vyžaduje inteligentní řešení a flexibilní používání komponentů a systémů. Cesta směrem k dalšímu snižování inženýrských nákladů je dlážděna např. komponenty, které jsou vzájemně jemně sladěné nebo byly již integrované. Není to pouze efektivita použitých systémových komponentů, ve vztahu k manipulaci, spolehlivosti a snadné údržbě, ale rovněž i dlouhodobá dostupnost, jakož i zajištěná budoucnost a bezpečná investice do zvoleného systému, která hraje rozhodující roli. ABB se svými zákazníky a koncovými uživateli vede neustálý dialog za účelem uspokojení jejich vysokých nároků. Výsledkem tohoto dialogu je rozsáhlé spektrum přístrojů, které je neustále rozšiřováno a optimalizováno. Požadavky zákazníků jsou do něj začleňovány a poté přeměňovány na inovativní výrobky a systémy. Informační management s Industrial IT Využití Industrial IT pro: > výrobu > skladování > nákup > služby > údržbu > inženýring > plánování > konstrukci 2

3 Informovaná rozhodnutí... Rovněž informační management uvnitř systému a pokud je to požadováno integrace důležitých dat do celého průběhu výroby je stále důležitější pro zachování konkurenceschopnosti. Připravenost všech důležitých informací, vždy smysluplné, propracované a pohotové toť vše ABB pojímá pod označením Industrial IT.... zvýšení rentability pro systémové integrátory, projektanty zařízení a strojů Nové adaptivní koncepty strojů a systémů mohou být realizovány velmi snadno pomocí flexibilních standardních přístrojů vyráběných v ABB. Zastřešení celé řady výrobků a nabídka služeb vycházejících z vytváření technických specifikací k údržbě a obsluze, činí inženýring, provoz a v neposlední řadě integraci strojů a systémů s nízkonapěťovými komponenty vyráběnými v ABB mnohem jednodušší a efektivnější než kdykoli předtím. Tento prospekt Vám nabízí úvodní přehled praxí ověřených řešení poskytovaných inteligentním automatizačním systémem Advant Controller 31 (AC31). Aplikace AC31 > energetika > vodárenství / ekologie výběr > klimatizace / chlazení > větrné farmy > papírenský průmysl > námořní aplikace > potravinářský a nápojový průmysl > energetické průzkumy: získávání / optimalizace údajů > řízení budov > textilní stroje > tiskařské stroje > jeřábové technologie > speciální stroje > výroba plastů > metro / konstrukce tunelů > hořáky / konstrukce kotlů 3

4 Vzájemně sladěné produkty Vše pro spínání a řízení ABB dodává celou řadu nízkonapěťových přístrojů, od programovatelných automatů přes přístroje pro spínání a jištění např. softstartéry, relé a jističe až po standardní senzory a to všechno z jediného zdroje. Připojení ke sběrnici V ideálním případě je programovatelný automat s procesní úrovní spojen standardními procesními sběrnicemi. Avšak kromě toho nabízí v procesním sektoru nová FieldBusPlugs rodina ABB přístrojů novou alternativní formu instalace. Tento inteligentní konektor je pojítkem k řadě komunikativních spínacích a automatizačních komponentů, které mohou být velmi snadno kombinovány se standardními systémy procesních sběrnic. Zvláštní vlastností je zde to, že každý z modulů nebo přístrojů patřících do rodiny produktů má rozhraní neutrální vůči sběrnici (fieldbus-neutral). Komunikativní spojení pak vytváří speciálně předstrojený spojovací kabel s konektorovým rozhraním specifickým pro danou sběrnici. Úroveň řízení s přístroji AC31 Připojení standardních sběrnic F F FieldBusPlug spojuje: Softstartéry Bezdrátová čidla 4

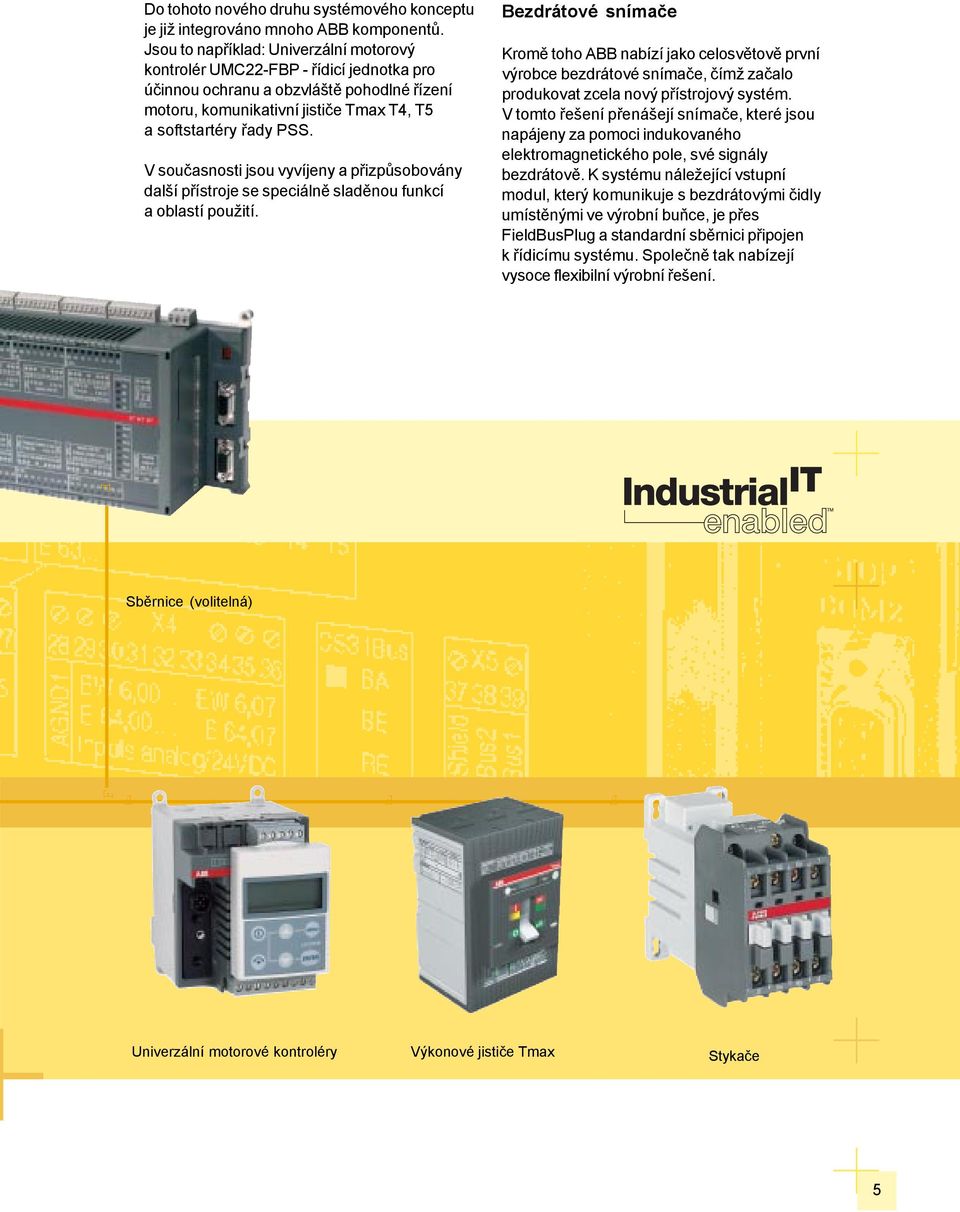

5 Do tohoto nového druhu systémového konceptu je již integrováno mnoho ABB komponentů. Jsou to například: Univerzální motorový kontrolér UMC22-FBP - řídicí jednotka pro účinnou ochranu a obzvláště pohodlné řízení motoru, komunikativní jističe Tmax T4, T5 a softstartéry řady PSS. V současnosti jsou vyvíjeny a přizpůsobovány další přístroje se speciálně sladěnou funkcí a oblastí použití. Bezdrátové snímače Kromě toho ABB nabízí jako celosvětově první výrobce bezdrátové snímače, čímž začalo produkovat zcela nový přístrojový systém. V tomto řešení přenášejí snímače, které jsou napájeny za pomoci indukovaného elektromagnetického pole, své signály bezdrátově. K systému náležející vstupní modul, který komunikuje s bezdrátovými čidly umístěnými ve výrobní buňce, je přes FieldBusPlug a standardní sběrnici připojen k řídicímu systému. Společně tak nabízejí vysoce flexibilní výrobní řešení. F Sběrnice (volitelná) F F F F Univerzální motorové kontroléry Výkonové jističe Tmax Stykače 5

6 Advant Controller 31 je součástí Industrial IT Komunikace přes sběrnici Ideální automatizační řešení má tři součásti: výkonné a kompaktní automatizační přístroje, uživatelsky příjemný programovací software a vhodné operátorské panely. Základem komunikace mezi komponenty AC31 je sběrnice CS31-linie. Tato obzvláště rychlá RS-485 dvoužilová sběrnice je velmi odolná proti rušení. Na sběrnici CS31-linie může být připojeno až 31 přístrojů. Avšak pro komunikaci s AC31 komponenty v závislosti na okolí systému a převládajících podmínkách mohou být použity také i jiné komunikační cesty jako: ARCNET CANopen DeviceNet Ethernet MODBUS PROFIBUS DP a RCOM datová komunikace MODBUS RTU Ethernet ARCNET CANopen DeviceNet PROFIBUS DP MODBUS RTU CS31-linie CS31-linie Sběrnice kompatibilní se systémem Advant Controller 31 6

7 Integrovaný informační management Nasazením Industrial IT certifikovaných AC31 komponentů automaticky vzniká přidaná hodnota: velké množství elektronických, snadno slučitelných dat (aspektů) a informací blízkých danému produktu a bezpečnost, která může být snadno integrována do systému Industrial IT. Znamená to, že informace o stroji a systému např. pro diagnostiku a údržbu, jsou dostupné obzvláště snadným a uživatelsky příjemným způsobem. Aspekty jsou obyčejně sloučeny (integrovány) do virtuálního objektu (obecně označovaného jako Aspect Object). Za pomoci Aspect Integrator Platform od ABB je potřeba aspekty do daného oběktu integrovat pouze jednou. Potom mohou být efektivně využívány v různých systémových strukturách. Tímto způsobem je značně redukována složitost systému. A dokonce, pokud certifikované zařízení není zpočátku integrováno pomocí Aspect Integrator Platform, může uživatel použít Aspect Object Viewer od ABB, který je zdarma, jednoduše zobrazit všechny informace a data (aspekty) přidružené k zařízení (objektu) na svém PC a kliknutím na tlačítko myši snadným a rychlým způsobem provést přípravu a aktualizaci informace. Aspect Object Viewer Integrace do informačního systému 7

8 Advant Controller 31 software Programování v souladu s IEC Po boku vhodného hardware je výkonný, uživatelsky příjemný a komfortní inženýrský nástroj klíčovým předpokladem pro přípravu projektu, programování, testování a oživování automatizační aplikace. 907AC1131 poskytuje následující funkce: 6 programovacích jazyků: function block diagram (FBD), instruction list (IL), ladder diagram (LD), structured text (ST), Sequential Function Chart (SFC) a Continuous Function Chart (CFC). Ladicí software: pro postupné vytváření automatizačního programu, včetně nastavení break pointů. Offline simulace: IEC příkazy pro externí automatické přístroje mohou být simulovány včetně chybového chování. Po testování programu může být Vaše aplikace přenesena do automatizačního přístroje. Sampling trace (dočasné zobrazení procesních proměnných) a vizualizace s integrovanými obrázky a grafikami a zobrazením procesních proměnných z programovatelného automatu. Správa receptů a watchlistů: Hodnoty vybraných proměnných jsou zobrazeny. Proměnným mohou být předem přiděleny určité hodnoty a najednou přeneseny do řídicí jednotky ( Write Receipt ). Aktuální hodnoty proměnných v řídicí jednotce mohou být stejným způsobem načteny a uloženy do správce receptů a watchlistů ( Read Receipt ). Tyto funkce jsou rovněž užitečné např. pro nastavení a záznam parametrů zpětovazebného řízení. Zápis programu řízený pomocí menu Integrovaná procesní vizualizace 8

9 Vizualizace s barevným kódováním, pohyblivými prvky, bitmapami, textovými hlášeními, vstupem nominálních hodnot a zobrazením procesních hodnot z programovatelného automatu, dynamickými proužkovými displeji, procesními alarmy a událostmi, funkčními klávesami. Obrazovky jsou vytvářeny pomocí programového balíku 907AC1311 a je možné je rovněž spouštět s runtime verzí AC1131HMI, která je poskytována na instalačním CD. Konfigurátory pro PROFIBUS DP, DeviceNet, Ethernet, CANopen. Otevřená rozhraní DDE a OPC. Programování přes RS232, ARCNET a Ethernet. Inženýrské rozhraní pro přístup k externím projektovým databázím z programovacího systému, ve kterých jsou spravována data sbíraná během vytváření automatizačního projektu. Použití externí databáze zajišťuje konzistenci dat, která pak mohou být sdílena více uživateli, projektanty a programátory. Externí knihovny. 32-bitový standard Windows. Operační systémy Windows 98, NT, 2000 a Windows XP. Vizualizační balík: program pro obsluhu strojů/systémů. Obrazovky, které byly vytvořeny v programovacím software jsou zobrazovány online. Programovací jazyky ve shodě s IEC Vykreslení vzorků (Sampling Trace) 9

10 Advant Controller 31 hardware Efektivní a výkonný AC31 nabízí rozsáhlý výběr výkonného hardware pro konstrukci strojů a systémů v podobě jak procesorových modulů, tak i binárních a analogových I/O modulů. AC31 poskytuje těmto průmyslovým oborům vhodná řešení ve výkonových stupních, které jsou přizpůsobeny pro různé typy aplikací a tudíž umožňují ve všech případech jejich hospodárné využití. Procesorové moduly AC31 mohou být provozovány jako samostatné zařízení nebo master a nebo slave. Bez ohledu na to zda automatizační řešení zastřešuje pouze několik I/O signálů nebo vyžaduje rozsah signálů několika 100 nebo 1000 vstupů/výstupů, je AC31 vždy ta správná volba. Některé z procesorových modulů AC31 rovněž nabízí možnost ukládání uživatelských programů nebo dat na zásuvnou SmartMedia kartu a jejich nahrávání do automatizačního přístroje. Vzdálené rozšíření Propojení sítěmi Samostatné Rozhraní, OPC, Lokální rozšíření Automatizační strategie dostupné s Advant Controller 31 10

11 Flexibilní a rozšiřitelný Nezáleží na tom, zda je systém kompaktní nebo stupňovitě rozšiřitelný, I/O moduly vždy odpovídají požadovanému profilu Advant Controller 31 nabízí obě technologie. Konfigurovatelné binární a analogové vstupní / výstupní moduly nabízí za tímto účelem obzvlášť vysokou úroveň flexibility. Změny a rozšíření systému mohou být provedeny velmi snadno. Moduly mohou být ke sběrnici CS-linie připojovány a odpojovány bez vypnutí napájecího napětí a bez přerušení provozu sběrnice. Nově připojené moduly jsou systémem automaticky rozpoznány, přičemž je pomocí adresy modulu provedena jeho jednoznačná identifikace a připojení na sběrnici. V závislosti na typu použitého modulu se jeho nastavení provádí buď pomocí adresového přepínače na I/O modulech nebo pomocí systémových konstant ve vývojovém software. I/O přístroje mohou být tudíž adresovány přímo z uživatelského programu. Nejsou zde žádné dodatečné výdaje na konfiguraci sběrnice. Funkční a promyšlený Systémová technologie Advant Controller 31 poskytuje automatickou diagnostiku CPU, systémové sběrnice a připojených I/O přístrojů. V případě potřeby je možno se dotazovat na diagnostické funkce, jako například přerušení, zkrat a přetížení obvodu. Všechny moduly systému AC31 jsou charakterizovány snadnou montáží. Mimo Slot programovatelného automatu, který se prostě vkládá do volného PCI slotu v PC, mohou být všechny ostatní přístroje jednoduše přichyceny na 35 mm DIN lištu nebo upevněny na montážní desku pomocí šroubů. Vzdálené... 11

12 Advant Controller 31 operátorské panely Transparentní komunikace člověk-stroj Advant Controller 31 nabízí širokou škálu produktů pro komunikaci mezi člověkem a strojem. Operátoři si mohou zvolit z řady displejů, které mohou být použity v závislosti na úrovni požadovaného zásahu a hustotě informace obsažené v aplikaci. Nehledě na to, zda se operátor rozhodne z řady nabízených operátorských panelů pro jednoduché zařízení pro zobrazování textu, grafické zařízení nebo dotykový panel s barevným displejem, všechny uspokojí požadavky na maximální možnou transparentnost a/nebo efektivitu pro automatizaci. 12

13 Snadná obsluha Funkce odpovídající poptávce Pomocí různých operátorských panelů může uživatel komunikovat s procesorovými moduly AC31 jakož i přistupovat k uživatelským datům (čtení i zápis). Konfigurace se provádí snadno a rychle s použitím stejného software pro všechny přístroje. Příkazy a programovací jazyky jsou shodné pro všechny přístroje. V důsledku drsného prostředí, kterému jsou často vystaveny na místě nasazení, vyhovuje přední část všech operátorských panelů stupni krytí IP65. Operační a automatizační přístroje jsou propojeny buď jednoduše přes sériové porty nebo ve složitých aplikacích přes Ethernet, MODBUS nebo PROFIBUS-DP. V závislosti na typu přístroje mohou operátorské panely nabídnout následující funkce: hodiny reálného času správa alarmů v několika skupinách trendové křivky správa receptů tisk zpráv ochrana heslem paměť až 1600 kb Flash 13

14 Advant Controller 31 Ovládání Grafické Textové Řízení / regulace Logický modul AC010 Vstupní / výstupní moduly Vzdálené S500 pro Profibus-DP Lokální + vzdálené 14

15 Obsah Strana Přehled procesorových modulů 16 Přehled vstupně / výstupních modulů 18 Přehled displejů a operátorských panelů 20 Certifikace 22 Dotykové Malá řídicí jednotka Kompaktní řídicí jednotka Vzdálené 15

16 Control IT automatzační přístroje Přehled procesorových modulů Malá řídicí jednotka Slot PLC AC31 řady AC31 řady Podrobnosti Typ: 07CR4107CT4107CR4207CT42 07KR51 07KT51 07SL97 Paměť programu Flash EPROM a RAM [Kbyte] Napájecí napětí 24 V DC x x x 120 / 230 V AC x x x Zásuvná Smart Media Card x Doba cyklu pro 1 Kbyte [ms] 100% binárních hodnot % binárních hodnot a 35% wordových Počet vstupů a výstupů Binární, integrované (DI / DO / DC) 8 / 6 / 8 / 6 / 8 / 6 / / / Binární, maximální počet Analogové, integrované (AI / AO) / 3 / / / Analogové, maximální počet 48 / / / 224 Binární vstupy 24 V DC x x Binární výstupy: Tranzistorové (T) 24 V DC, 0.5 A x x x Reléové (R) 120 / 230 V AC, 2 A x x x Rozsahy analogových vstupů ± 10 V x V, V, ± 5 V ma, ma PT100 ( 50 C C) PT100 ( 30 C C) PT100 ( 100 C C) x může být konfigurován jako DI Rozsahy analogových výstupů ± 10 V ma, ma Zálohování dat pomocí baterie Integrované Integrované Volitelné Hodiny reálného času x x x Programovací balík 907AC1131 x x x 907PC331 x x AC31GRAF x x Vykonávání programu Cyklické nebo řízené časem x x x Multi-tasking x Ochrana uživatelského programu Heslem x x x Sériové porty RS232 (programování, MODBUS, ASCII) RS485 (CS31 jako MODBUS) 1 Integrovaný potenciometr 2 2 Paměť dat [Kbyte] , vč. 16 KB RETAIN Časovače Neomezeně (42 současně) Neomezeně (42 současně) Neomezeně Čítače Neomezeně (funkce) Neomezeně (funkce) Neomezeně Rychlé čítače (počet / frekvence) 2 / 7 khz 2 / 7 khz Rozhraní / protokoly CS31 x x ASCII x x x MODBUS x x x Ethernet ARCNET x PROFIBUS DP x CANopen DeviceNet x AC31Safety-Fieldbus RCOM (přídavný kopler)

17 Kompaktní řídicí jednotka AC31 řady 90 07KT95 07KT96 07KT97 07KT / 8 /0 24 / 16 / 0 24 / 16 / 8 24 / 16 / / 2 8 / 4 8 / / / / / 228 x x x x x x x x x x x x x x x x x x x Volitelné Volitelné Volitelné Volitelné , vč. 16 KB RETAIN 256, vč. 16 KB RETAIN 256, vč. 16 KB RETAIN 1256, vč. 256 KB RETAIN Neomezeně Neomezeně Neomezeně Neomezeně Neomezeně Neomezeně Neomezeně Neomezeně 2 / 50 khz 2 / 50 khz 2 / 50 khz 2 / 50 khz x x x x x x x x x 17

18 Control IT automatizační přístroje Přehled I/O modulů, řady , řady 90 a S500, rozměry Binární I/O moduly Rozšiřitelné moduly Řada řady 50 *1) Pouze s rozšiřitelnými nebo procesorovými moduly ICMK14F1 ICMK14F1ICMK14N1 XI16E1 XO16N1 XO08Y1 XO08R1 XO08R2 XC08L1 XK08F1 XC32L1 *2) *3) Napájecí napětí 24 V DC x x 230 V AC x Počet binárních I/O (DI / DO / DC) 8 / 6 / - 8 / 6 / - 8 / 6 / - 16 / - / - - / 16 / - - / 8 / - - / 8 / - - / 8 / - - / - / 8 4 / 4 / - - / - / 32 Binární vstupy 24 V DC x x x Binární výstupy : reléové (R) 120 / 230 V AC, 2 A x x x x x tranzistorové (T) 24 V DC, 2 A x tranzistorové (T) 24 V DC, 0.5 x x x x Ochrana proti zkratu a přetížení x x x x x x Rozhraní / Protokoly CS31-linie x x x PROFIBUS-DP Typ připojení (1=1-vodič., 3=3-vodič.) pružinové svorky s šroubové svorky konektorem M12 HE10 Třída krytí IP67 (standardně IP20) *1) Poznámky: rozšiřitelné pomocí až 6 I/O modulů řady (Max. 8 AI a 4 AO) - (dostupné rovněž s protokolem MODBUS jako ICMK14F1-M a ICMK14N1-M) *2) 4 výstupy NO + 4 výstupy NO/NC *3) 4 čítače 20 khz / 4 měření frekvence, může být připojen přes předkabelovaný systém INTERFAST Analogové I/O moduly Řada Řada 90 S500 pouze s ICMK nebo procesorem pouze se základním modulem XM06B5 XE08B5 XTC08 *4) XC32L2 *5) 07AI91 07AC91 *6) AI511 AI512 AX511 Napájecí napětí 24 V DC x 230 V AC Počet analogových I/O AI / AO / AC 4 / 2 / 8 / / 8 intern. 8 / / 8 / / / / 16 4 / / 8 / / 4 / 4 / Rozsahy analogových vstupů V x x x x ± 10 V x x x ± 20 ma x x x x x ma x ma x x ± 50 mv, ± 500 mv, ± 5 V x PT100, PT1000 x x x termočlánek x Rozsahy analogových výstupů ± 10 V x x x ma, ma x x x ± 20 ma x Ochrana proti zkratu a přetížení x Rozhraní / Protokoly CS31-linie x x PROFIBUS-DP x x x Typ připojení (1=1-vodič., 3=3-vodič.) pružinové svorky s HE šroubové svorky konektorem Zobrazení čísla kanálu / hodnoty x x x Poznámky: *4) Displej pro 8 interních kanálů *5) vč. 24 konf. binárních (DC). Stejné XC 32 L1, avšak 8 výstupů z 32 DC může být použito jako AI. * 6) vč. 1 x DI pro vypnutí všech AO na modulu. se 2 módy operace: (1) 8 AI a 8 AO s 12 bitovým rozlišením nebo (2) po párech jako AI nebo AO s 8 bitovým rozl. 18

19 Řada 90 S500 S500 Základní modul Pouze ve spojení se zákl. modulem 07DI92 07DI93-I 07DO93-I 07DK93-I 07DC91 07DC92 07TC90 DX501-DP DX502-DP DX511 DI511 DO511 07TC91 32 / / 16 / / / 8 / 8 / 4 / 16 / 8 / 8 / / / 32 / 8 / 8 / 8 / 8 / 8 / 8 / 16 / / / 16 / x x x x x multiple x pro x x LED x x diody x x x x x x x x x x 20-pinový konektor x x x x x x IP00 Procesorové moduly, řady a rozšiřitelné moduly I/O moduly a komunikační moduly, řady I/O moduly S500, pro Profibus-DP C0333D 35 mm EN C0332D 65 C0310D 07CR41/42, 07CT41/42, 07KR51, 07KT51 a ICMK14F1N1 XI16E1, XO16N1, XO08R1, XO08Y1, XC08L1, XK08F1, XM06B5, XE06B5, 07KP53 Procesorové moduly, řada 90 I/O moduly, řady 90 / komunikační moduly, řady mm EN C0318D 07KT94, 07KT94-S, 07KT96, 07KT97 a 07KT98 07DI92, 07DC91/92, 07AI91, 07AC91, 07DO90-2, 07DI90-S, 07AI90-S 07KP90, 07KP93 19

20 Control IT automatizační přístroje Přehled displejů a operátorských panelů CP501 CP502 CP503 CP511 CP512 CP501 CP502 CP503 CP511 CP512 Typ displeje STN-LCD STN-LCD STN-LCD STN-LCD STN-LCD monochromatický monochromatický Zobrazení Textový Textový Textový Grafický a textový Grafický a textový Velikost displeje 2 řádky x 16 znaků 2 řádky x 20 znaků 4 řádky x 20 znaků 240 x 64 pixelů 240 x 128 pixelůl Rozměr displeje Š x V (mm) 55.7 x x x x x 64.0 Výška textu (mm) Nastavitelná Nastavitelná LED 5 (2 barvy) 16 (2 barvy) 16 (2 barvy) Funkční klávesy (8 s popisovacími (s popisovacími proužky) (s popisovacími proužky) proužky) Webové funkce Bzučák Správa alarmů 1 skupina 4 skupiny 4 skupiny Časový kanál Hodiny reálného času Trendové křivky, typ V reálném čase Historické Obsluha receptů Tisk hlášení Ochrana heslem 8 úrovní 8 úrovní 8 úrovní 8 úrovní Vícejazyková podpora Paměť pro aplikaci 16 kb Flash 64 kb Flash 64 kb Flash 400 kb Flash 400 kb Flash Napájecí napětí V DC 24 V DC 24 V DC 24 V DC 24 V DC Proudový odběr 200 ma (5V) 150 ma 150 ma 450 ma 450 ma Provozní teplota 0 50 C 0 50 C 0 50 C 0 50 C 0 50 C Komunikační porty RS422 nebo přes RS422/RS485 RS422/RS485 RS232 a RS422 RS232 a RS422 adaptér RS232 a RS232 a RS232 Rozšiřující sloty Třída krytí čelního krytu IP65 IP65 IP65 IP65 IP65 Rozměry Š x V x H (mm) 104 x 69 x x 90 x x x x 194 x x 232 x 74 Hmotnost (kg)

21 CP513 CP551 CP552 CP554 CP555 CP513 CP551 CP552 CP554 CP555 STN-LCD Dotykový FSTN-LCD Dotykový STN-LCD Dotykový TFT-LCD Dotykový TFT-LCD barevný monochromatický 16 stupňů šedi barevný barevný Grafický a textový Grafický a textový Grafický a textový Grafický a textový Grafický a textový 320 x 240 pixelů 320 x 240 pixelů 320 x 240 pixelů 320 x 240 pixelů 640 x 480 pixelů x x x x x Nastavitelná Nastavitelná Nastavitelná Nastavitelná Nastavitelná 16 (2 barvy) 16 (8 s popisovacími proužky) 16 skupin 4 skupiny 5 skupin 5 skupin 11 skupin Historické Historické Historické Historické Historické 8 úrovní 8 úrovní 8 úrovní 8 úrovní 8 úrovní 400 kb Flash 400 kb Flash 400 kb Flash 400 kb Flash 1600 kb Flash 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 550 ma 150 ma 400 ma 450 ma 1 A 0 50 C 0 50 C 0 50 C 0 50 C 0 50 C RS232 a RS422 RS422/RS485, RS422/RS485 RS422/RS485 RS232 a RS422 RS232 a RS232 a RS232 a Ethernet IP65 IP65 IP65 IP65 IP x 194 x x 90 x x 150 x x 150 x x 247 x

22 Advant Controller 31 rámcové podmínky Certifikace a licence Systém Industrial IT, Advant Controller 31 je moderní a osvědčený automatizační systém firmy ABB, který je vhodný pro širokou oblast trhu a aplikací. Jeho jasný přístrojový program, otevřená systémová architektura, snadná manipulace s přístroji a vývojový software jsou výsledkem mnoha let vývojové práce doprovázené těsnou vazbou na reálné situace. Početná schválení získaná pro AC31 vytváří předpoklad pro export komponentů a systémů pro stroje a zařízení. Aplikace v sektoru námořnictví a stavby lodí jsou rovněž schválenou oblastí pro použití bezpečné technologie Advant Controller 31. Advant Controller 31, schválení Lloyd s Register Of Shipping CSA, Kanada UL, USA GL, Německo DNV, Norsko BV, Francie RINa, Itálie LRS, Velká Británie 22

23 Kvalita a životní prostředí Kvalita je skutečná síla systému Advant Controller 31. Systém řízení kvality certifikovaný v souladu s DIN ISO 9001 vytváří důležitý základ pro tento účel: Naše myšlení a jednání jsou orientované směrem k uspokojování potřeb a požadavků našich zákazníků. Naši zákazníci rozhodují o kvalitě našich výrobků a služeb. Jsou to oni, kteří hodnotí úroveň naší kvality. (Pasáž z: Příručka kvality ABB) Působení výrobků na životní prostředí je určeno především konstrukčními specifikacemi. Již od stádia navrhování technických specifikací výrobků, je tudíž věnována zvláštní pozornost na zachování přírodních zdrojů, vyhýbání se problémovým materiálům, návrhu výrobků, které mohou být recyklovány a zajištění dlouhé životnosti výrobků. 23

24 Komplexní poprodejní servis ABB si vytklo úlohu zajištění dostupnosti jeho mnohaletých zkušeností v odvětví nízkého napětí formou komplexních servisních programů po celém světě. Pokud máte jakékoli speciální dotazy spojené s automatizační technologií, můžete rovněž kontaktovat naši skupinu technické podpory telefonicky, faxem nebo pomocí u. Odborníci z této skupiny sami provádějí plánování projektů a vlastní programování a tudíž přinášejí jejich každodenní praktické zkušenosti s přístroji a aplikacemi do jejich poradenské práce. Během celého roku organizujeme semináře a školení pro mnoho dostupných produktů a systémů. Tyto zastřešují rovněž speciální úlohy, jako například automatizaci strojů a systémů. Na Vaše přání rovněž rádi zajistíme školení přímo ve Vašich prostorách. Pro více podrobností prostě kontaktujte Vašeho regionálního odborného poradce. Prospekt č.: 2CDC B4601 Vytištěno v České republice (05/2004) Změny vyhrazeny abb ABB STOTZ-KONTAKT GmbH P. O. Box D Heidelberg / Germany Telephone: / Telefax: / abb ABB Entrelec - Control Division 184, rue Léon Blum F Villeurbanne / France Telephone: ++33 (0) Telefax: ++33 (0) VAE ProSys s.r.o. Varšavská 9a CZ Ostrava / Czech republic Telefon: Fax:
