1 Návod k obsluze - Tschechisch - Přijímač DVB-T UFT 671si

2 PŘEDMLUVA Vážené zákaznice, vážení zákazníci, návod k obsluze, který máte před sebou, Vám má pomoci optimálně využívat rozsáhlé funkce nového přijímače DVB-T. Snažili jsme se pokyny k obsluze formulovat co nejsrozumitelněji a zachovat je tak stručné, jak je třeba. Rozhodli jste se pro DVB-T, televizní standard, který Vám umožní optimální příjem televizního vysílání i při použití přiměřené pokojové antény (např. série BZD fi rmy Kathrein). A to bez duchů a jiných nevýhod běžného televizního vysílání. Nebudete-li po delší dobu sledovat televizi, odpojte proto pro úsporu elektrického proudu své přístroje od napájení. Při kratších přestávkách můžete přístroje přepnout dálkovým ovládáním na režim pohotovosti, takže budou spotřebovávat jen minimální proud. Přejeme Vám dobrý příjem a mnoho spokojenosti s Vaším novým přijímačem DVB-T. Váš tým fi rmy KATHREIN DŮLEŽITÉ POKYNY Programové obsazení vysílačů podléhá neustálým změnám. V takových případech je proto potřeba znovu provést nastavení programů. Údaje pro toto nové nastavení můžete získat z Internetu nebo z odborných časopisů. Naše přístroje jsou z výroby vybaveny nejnovějším softwarem. Naší trvalou snahou je přizpůsobovat software požadavkům našich zákazníků a současnému stavu techniky. V části Aktualizace softwaru k tomu najdete další informace. Uschovejte prosím originální obal pro případné odesílání zpět! UPOZORNĚNÍ K AUDIO MPEG INC. A S.I.SV.EL, S.P.A: V tomto přístroji jsou použity zákonem chráněné technologie, které jsou chráněny patenty ve Spojených státech amerických a jinými právy na nemateriální zboží i v jiných zemích. KATHREIN-Werke KG k tomu obdržela od Audio MPEG Inc. a Societa Italiana per lo sviluppo dell elettronica, S.I.SV.EL, S.P.A užívací práva, podléhající určitým omezením, kterými se musíte řídit i vy jako zákazník. Podle toho smí tento přístroj používat jen konečný zákazník v soukromém, ne průmyslovém používání a pro licencované obsahy. Použití k průmyslovým účelům není povoleno. Použití výrobků nebo postupů, které byly společně s tímto přístrojem prodány nebo používány, není v tom zahrnuto. Použití reverzibilních technik, jakož i demontáže není vzhledem k licencovaným technologiím rovněž povoleno. 2

3 OBSAH Předmluva... 2 Obsah... 3 Bezpečnostní pokyny... 5 Vlastnosti přijímače... 6 Připojení a uvedení do provozu... 7 Pohledy a přípojky... 9 Dálkové ovládání První instalace Ovládání Použití dálkového ovládání Výběr kanálu (TV a rádio) Přímý výběr kanálu Výběr kanálu v seznamu kanálů Informace o programu (hlášení kanálu) Teletext Elektronický průvodce programy (EPG) Třídění Informace (doplňkové informace o programu) Přehled programové nabídky Programování časovače z EPG Audio Hlavní menu Vyvolání hlavního menu (tlačítko MENU) Seznamy kanálů Úpravy seznamu kanálů Vymazání kanálu Přesunutí/třídění kanálů Seznamy OBLÍBENÝCH kanálů Převzetí kanálu do seznamu OBLÍBENÝCH kanálů Vymazání kanálu ze seznamu OBLÍBENÝCH kanálů Přesunutí/třídění kanálů Časovač ruční nastavení časovače Automatické nastavení časovače Vymazání časovače Menu Instalace Uživatelská nastavení Nastavení obrazu a zvuku Regionální nastavení Nastavení jazyka Dětská pojistka

4 OBSAH Blokování kanálů Změna kódu PIN blokování menu Blokování přístupu nezletilým Nastavení antény a vyhledávání kanálů Příjem signálu Aktivní anténa ÚPLNÉ vyhledávání kanálů RUČNÍ VYhledáVÁní kanálů Aktualizace a nastavení z výroby Nastavení z výroby Systémové informace Aktualizace softwaru Aktualizace softwaru prostřednictvím internetu Servis Funkce a technické údaje Technické údaje Schéma připojení

5 BEZPEČNOSTNÍ POKYNY 5

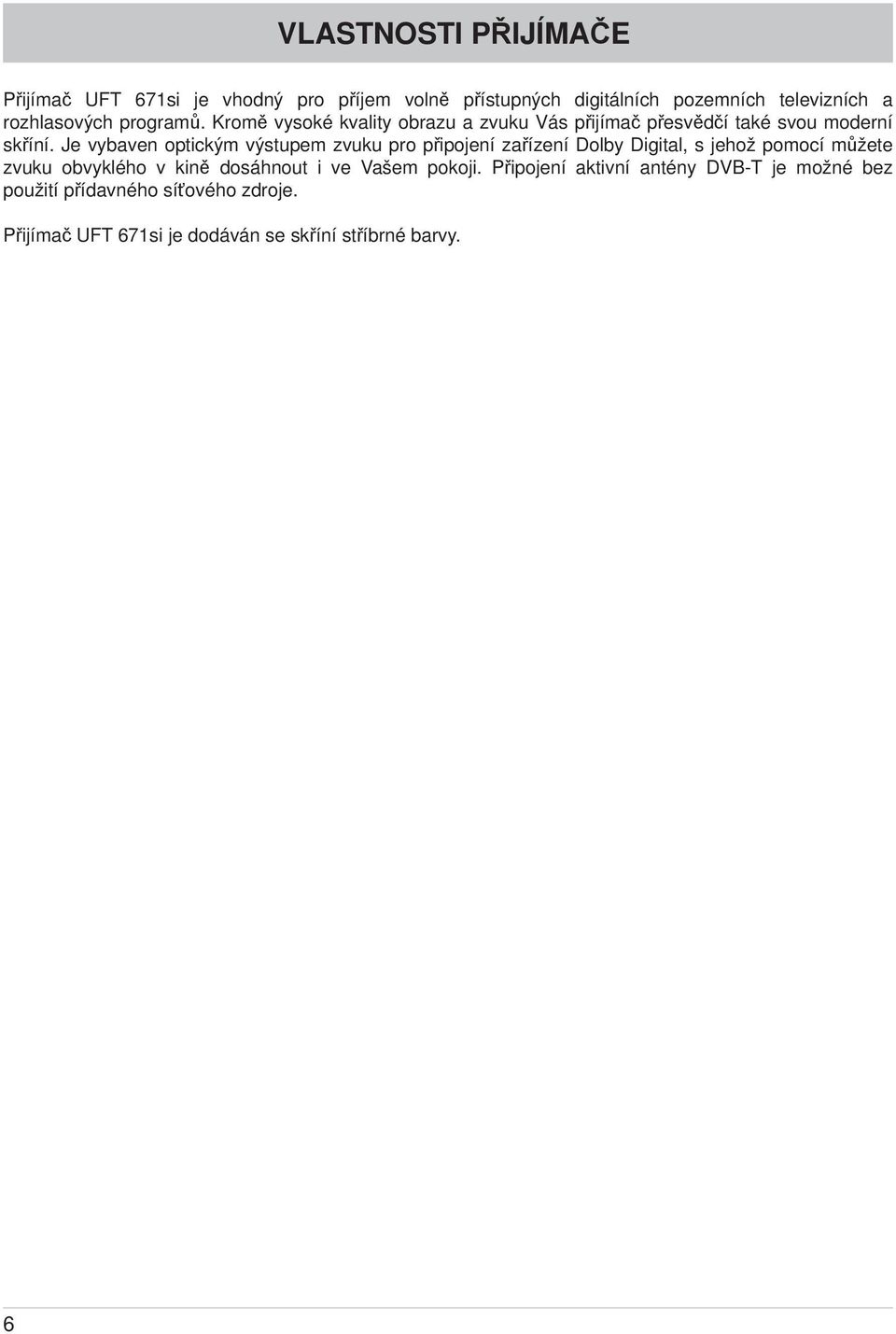

6 VLASTNOSTI PŘIJÍMAČE Přijímač UFT 671si je vhodný pro příjem volně přístupných digitálních pozemních televizních a rozhlasových programů. Kromě vysoké kvality obrazu a zvuku Vás přijímač přesvědčí také svou moderní skříní. Je vybaven optickým výstupem zvuku pro připojení zařízení Dolby Digital, s jehož pomocí můžete zvuku obvyklého v kině dosáhnout i ve Vašem pokoji. Připojení aktivní antény DVB-T je možné bez použití přídavného síťového zdroje. Přijímač UFT 671si je dodáván se skříní stříbrné barvy. 6

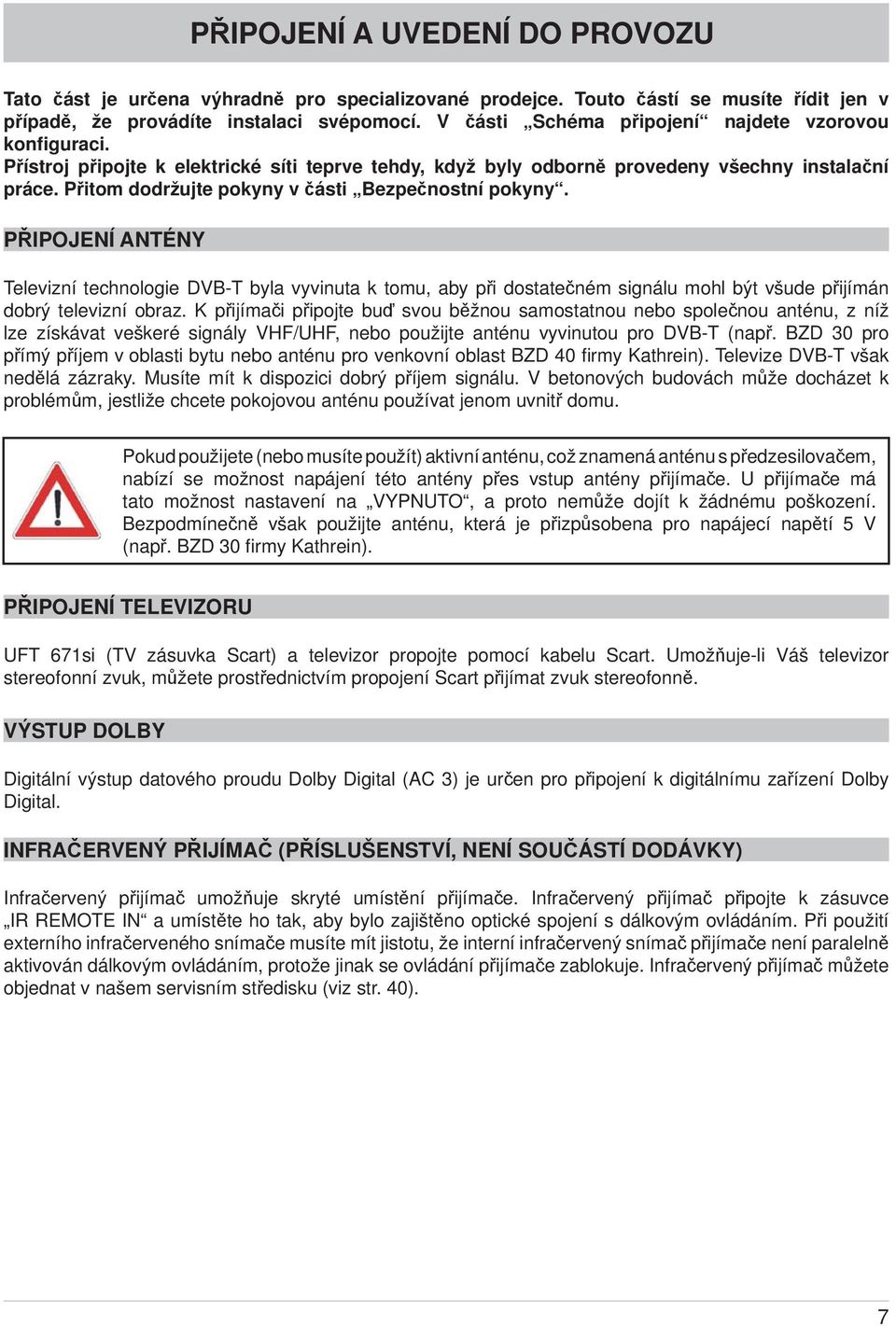

7 PŘIPOJENÍ A UVEDENÍ DO PROVOZU Tato část je určena výhradně pro specializované prodejce. Touto částí se musíte řídit jen v případě, že provádíte instalaci svépomocí. V části Schéma připojení najdete vzorovou konfiguraci. Přístroj připojte k elektrické síti teprve tehdy, když byly odborně provedeny všechny instalační práce. Přitom dodržujte pokyny v části Bezpečnostní pokyny. PŘIPOJENÍ ANTÉNY Televizní technologie DVB-T byla vyvinuta k tomu, aby při dostatečném signálu mohl být všude přijímán dobrý televizní obraz. K přijímači připojte buď svou běžnou samostatnou nebo společnou anténu, z níž lze získávat veškeré signály VHF/UHF, nebo použijte anténu vyvinutou pro DVB-T (např. BZD 30 pro přímý příjem v oblasti bytu nebo anténu pro venkovní oblast BZD 40 fi rmy Kathrein). Televize DVB-T však nedělá zázraky. Musíte mít k dispozici dobrý příjem signálu. V betonových budovách může docházet k problémům, jestliže chcete pokojovou anténu používat jenom uvnitř domu. Pokud použijete (nebo musíte použít) aktivní anténu, což znamená anténu s předzesilovačem, nabízí se možnost napájení této antény přes vstup antény přijímače. U přijímače má tato možnost nastavení na VYPNUTO, a proto nemůže dojít k žádnému poškození. Bezpodmínečně však použijte anténu, která je přizpůsobena pro napájecí napětí 5 V (např. BZD 30 fi rmy Kathrein). PŘIPOJENÍ TELEVIZORU UFT 671si (TV zásuvka Scart) a televizor propojte pomocí kabelu Scart. Umožňuje-li Váš televizor stereofonní zvuk, můžete prostřednictvím propojení Scart přijímat zvuk stereofonně. VÝSTUP DOLBY Digitální výstup datového proudu Dolby Digital (AC 3) je určen pro připojení k digitálnímu zařízení Dolby Digital. INFRAČERVENÝ PŘIJÍMAČ (PŘÍSLUŠENSTVÍ, NENÍ SOUČÁSTÍ DODÁVKY) Infračervený přijímač umožňuje skryté umístění přijímače. Infračervený přijímač připojte k zásuvce IR REMOTE IN a umístěte ho tak, aby bylo zajištěno optické spojení s dálkovým ovládáním. Při použití externího infračerveného snímače musíte mít jistotu, že interní infračervený snímač přijímače není paralelně aktivován dálkovým ovládáním, protože jinak se ovládání přijímače zablokuje. Infračervený přijímač můžete objednat v našem servisním středisku (viz str. 40). 7

8 PŘIPOJENÍ A UVEDENÍ DO PROVOZU VLOŽENÍ BATERIÍ DO DÁLKOVÉHO OVLÁDÁNÍ Sejměte víčko na zadní straně dálkového ovládání. Vložte obě přiložené baterie do dálkového ovládání. Dbejte přitom na správnou polaritu baterií, která je označena na dně prostoru pro baterie. Nasuňte víčko na pouzdro tak, aby zaskočilo. Vybité baterie jsou nebezpečný odpad! Nevyhazujte proto vybité baterie do domovního odpadu, ale odevzdejte je v místě sběru starých baterií! Elektronické přístroje nepatří do domovního odpadu, ale dle směrnice 2002/96/EG EVROPSKÉHO PARLAMENTU A RADY ze 27. ledna 2003 o elektrických a elektronických starých přístrojích se musí odborně zlikvidovat. Odevzdejte tento přístroj na konci jeho používání k likvidaci v komunálních sběrných místech určených k tomu účelu. 8

9 POHLEDY A PŘÍPOJKY POHLED ZPŘEDU Tlačítko Provoz/Pohotovost Tlačítka pro výběr programů Zobrazení programu POHLED ZEZADU Zásuvka vstupu VHF/UHF Zásuvka SCART pro připojení televizoru Přípojka Scart pro připojení externího rekordéru (DVR/VCR) Přívod síťového napájení POHLED ZBOKU Rozhraní RJ 11 pro připojení infračerveného přijímače a kabel nullmodem Optická přípojka S/PDIF pro zařízení Dolby Digital 9

10 DÁLKOVÉ OVLÁDÁNÍ FUNKČNÍ TLAČÍTKA DÁLKOVÉHO OVLÁDÁNÍ Symboly tlačítek, které jsou zde uvedeny, najdete také v popisu postupů ovládání. Vypnutí zvuku (Mute) Zap/Vyp (červené) Výběr seznamu kanálů v systému správy seznamu kanálů K zadávání čísel programů nebo parametrů menu Vyvolání hlavního menu Hlasitost (kurzorová tlačítka) Přepínání kanálů nebo pohyb v menu (KONEC) Opuštění menu a submenu V současné době bez funkce V současné době bez funkce V současné době bez funkce Nastavení časovače v EPG Provoz VYPNUT (připravenost/stand-by) (zelené) Výběr seznamu kanálů v systému správy seznamů oblíbených kanálů Vyvolání teletextu (žluté) Vyvolání menu možností (modré) Přepínání mezi režimem rádia a televize Výběr kanálu Informace o programu z probíhajícího programu Potvrzení submenu a položek menu, vyvolání seznamu kanálů Vyvolání elektronického průvodce programy V současné době bez funkce V současné době bez funkce

11 PRVNÍ INSTALACE Před uvedením přístroje do provozu si přečtěte kapitolu Bezpečnostní pokyny a rovněž Připojení a uvedení do provozu. V části Schéma připojení najdete vzorovou konfiguraci. Přístroj připojte k elektrické síti teprve tehdy, když byly všechny instalační práce odborně provedeny. V kapitole První instalace vycházíme z toho, že přijímač byl odborně připojen, a to se zohledněním kapitol Bezpečnostní pokyny a Připojení a uvedení do provozu. Zapněte nejprve televizor a zvolte programové místo AV. Připojte přijímač k elektrické síti. Zobrazí se následující hlášení: Zvolte požadovaný jazyk menu pomocí tlačítek. K dispozici jsou jazyky: němčina, angličtina, francouzština, čeština, nizozemština, portugalština, španělština, italština a polština. Pomocí tlačítek přejděte na řádek Další a potvrďte výběr tlačítkem, abyste se dostali k následujícímu menu. Zobrazí se následující hlášení: Poznámka: Pokud si nejste jisti, zda jste v předchozím menu provedli správné nastavení, můžete v průběhu celé první instalace namísto volby Další použít volbu Zpět. Při potvrzení pomocí tlačítka se vrátíte o jeden krok zpět. 11

12 PRVNÍ INSTALACE Pomocí tlačítek vyberte stát, ve kterém se nacházíte. Pomocí tlačítek přejděte na řádek Výběr časového pásma. Pomocí tlačítek vyberte aktuální časové pásmo ( 0 = UMTC (dříve Greenwhich Mean Time GMT), +1 = středoevropský zimní čas, +2 = středoevropský letní čas). Při nastavení Automaticky zvolí přijímač časové pásmo podle vysílaných dat. Pomocí tlačítek přejděte na řádek Další a potvrďte výběr tlačítkem, abyste se dostali k následujícímu menu. Zobrazí se následující hlášení: Pokud neznáte nastavení a komponenty vašeho přijímacího zařízení, zeptejte se odborníka! Pomocí tlačítek zvolte nastavení Vyp, pokud nepoužíváte aktivní anténu, nebo nastavení Zap, jestliže k příjmu signálu DVB-T používáte aktivní anténu (např. BZD 30). Pomocí tlačítka přepněte na řádek Kontrola intenzity signálu a stiskněte tlačítko. Zobrazí se okno, v němž můžete pomocí tlačítek znovu zkontrolovat své nastavení pro anténu. V pruzích pro intenzitu signálu a kvalitu signálu je vidět momentální jakost signálu DVB-T. V řádku Kanál můžete testovat také různé kanály z hlediska jakosti jejich signálu. K opuštění menu stiskněte tlačítko. Pomocí tlačítek přejděte na řádek Další a potvrďte výběr tlačítkem, abyste se dostali k následujícímu menu. Zobrazí se následující hlášení: 12

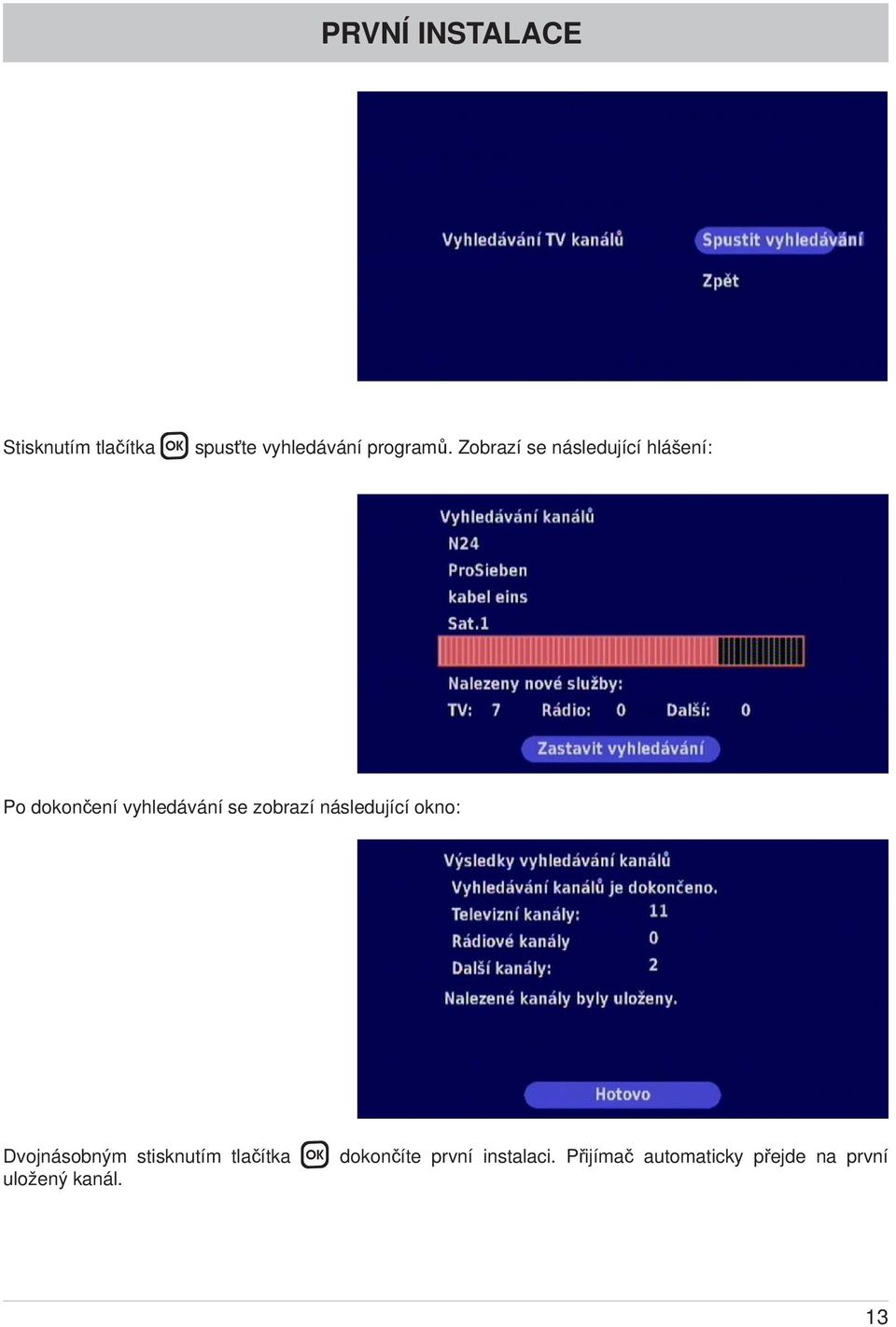

13 PRVNÍ INSTALACE Stisknutím tlačítka spusťte vyhledávání programů. Zobrazí se následující hlášení: Po dokončení vyhledávání se zobrazí následující okno: Dvojnásobným stisknutím tlačítka dokončíte první instalaci. Přijímač automaticky přejde na první uložený kanál. 13

14 OVLÁDÁNÍ POUŽITÍ DÁLKOVÉHO OVLÁDÁNÍ Pomocí tlačítka můžete potvrdit nastavení provedená v menu nebo vyvolat podřízené menu. Změnu nastavení provádějte řádek po řádku a zadání potvrzujte stisknutím tlačítka. Pomocí tlačítka můžete menu opustit nebo se ze submenu dostat na nejbližší vyšší úroveň. Pomocí tlačítek můžete procházet menu. Pomocí tlačítek můžete upravovat jednotlivá pole. Hodnoty můžete zadávat v příslušném poli také s použitím numerické klávesnice. Barevná tlačítka se používají pro funkce v rámci různých submenu. Tyto funkce pro jednotlivá menu se zobrazují na obrazovce. V každém menu na spodním okraji obrazovky se zobrazí řádek, v němž jsou vysvětleny různé funkce. VÝBĚR KANÁLU (TV A RÁDIO) Přepínání mezi kanály pro TV a rádio se provádí tlačítkem (modré). Výběr kanálu se provádí v obou případech stejně. PŘÍMÝ VÝBĚR KANÁLU Kanály můžete volit přímo pomocí tlačítek v pořadí, v jakém je máte uloženy. Vždy je možno přepínat jen mezi kanály aktuálně zvoleného seznamu kanálů/oblíbených kanálů. VÝBĚR KANÁLU V SEZNAMU KANÁLŮ Aktuální zvolené seznamy kanálů se vyvolají tlačítkem. Zobrazí se následující hlášení (příklad): 14

15 OVLÁDÁNÍ Vyberte požadovaný kanál pomocí tlačítek a stiskněte tlačítko. Poznámka: Abyste mohli vyvolat jiný seznam kanálů resp. oblíbených kanálů pomocí tlačítka, musíte v menu Seznamy kanálů vybrat požadovaný seznam (viz kapitola Seznamy kanálů ). INFORMACE O PROGRAMU (HLÁŠENÍ KANÁLU) Při přepnutí na jiný program se v obraze zobrazují tyto informace: - Aktuálně vybraný seznam kanálů - Pozice a název kanálu - Aktuální a následující pořad s uvedením začátku a konce - Aktuální čas TELETEXT Vyvolání teletextu se provádí tlačítkem. Pomocí numerických tlačítek vyvolejte požadovanou stránku teletextu. Pomocí tlačítek můžete listovat stránkami vpřed a zpět. 15

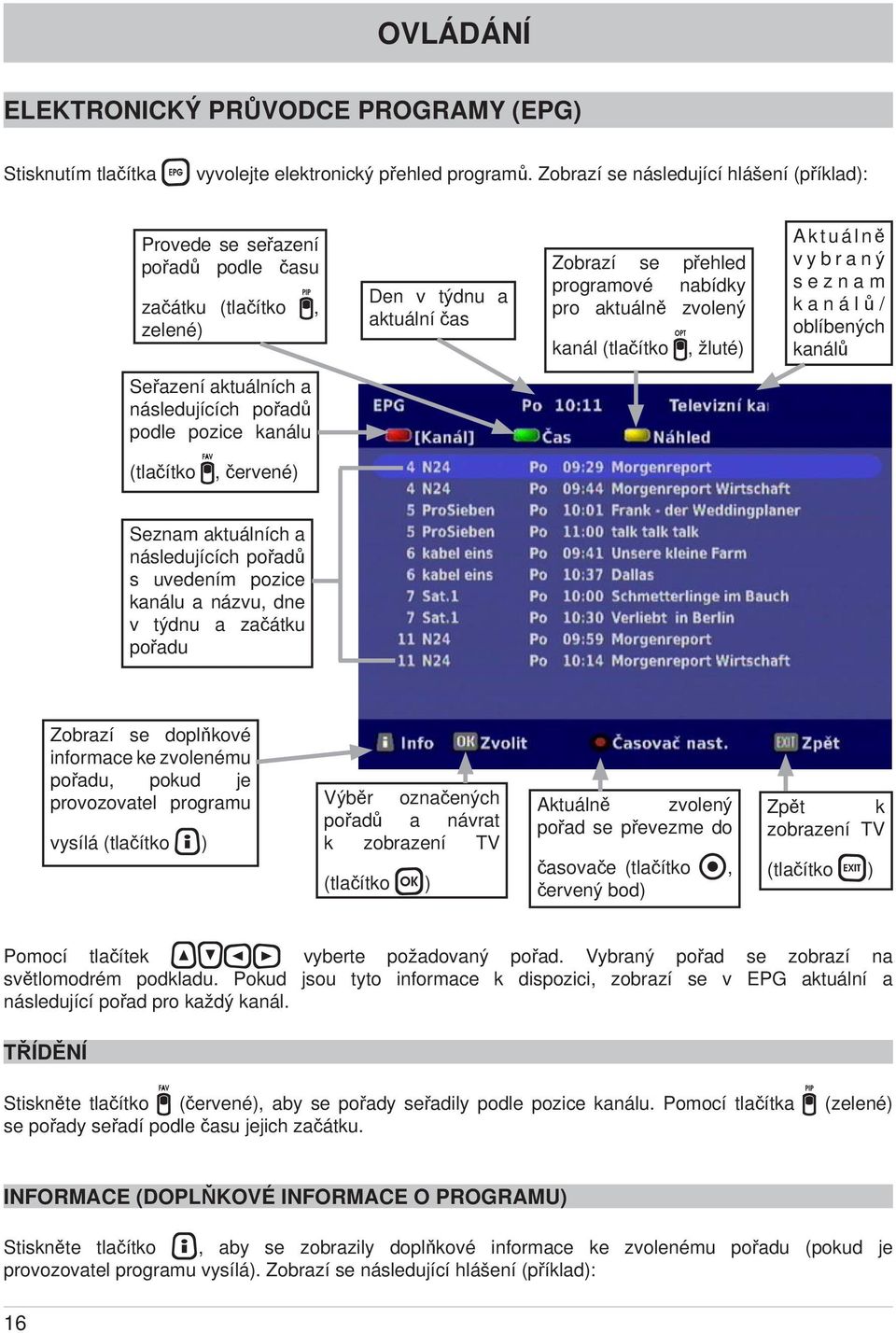

16 OVLÁDÁNÍ ELEKTRONICKÝ PRŮVODCE PROGRAMY (EPG) Stisknutím tlačítka vyvolejte elektronický přehled programů. Zobrazí se následující hlášení (příklad): Provede se seřazení pořadů podle času začátku (tlačítko, zelené) Den v týdnu a aktuální čas Zobrazí se přehled programové nabídky pro aktuálně zvolený kanál (tlačítko, žluté) Aktuálně vybraný seznam kanálů / oblíbených kanálů Seřazení aktuálních a následujících pořadů podle pozice kanálu (tlačítko, červené) Seznam aktuálních a následujících pořadů s uvedením pozice kanálu a názvu, dne v týdnu a začátku pořadu Zobrazí se doplňkové informace ke zvolenému pořadu, pokud je provozovatel programu vysílá (tlačítko ) Výběr označených pořadů a návrat k zobrazení TV (tlačítko ) Aktuálně zvolený pořad se převezme do časovače (tlačítko, červený bod) Zpět k zobrazení TV (tlačítko ) Pomocí tlačítek vyberte požadovaný pořad. Vybraný pořad se zobrazí na světlomodrém podkladu. Pokud jsou tyto informace k dispozici, zobrazí se v EPG aktuální a následující pořad pro každý kanál. TŘÍDĚNÍ Stiskněte tlačítko (červené), aby se pořady seřadily podle pozice kanálu. Pomocí tlačítka (zelené) se pořady seřadí podle času jejich začátku. INFORMACE (DOPLŇKOVÉ INFORMACE O PROGRAMU) Stiskněte tlačítko, aby se zobrazily doplňkové informace ke zvolenému pořadu (pokud je provozovatel programu vysílá). Zobrazí se následující hlášení (příklad): 16

17 OVLÁDÁNÍ Sledujte údaje na liště zobrazené ve spodní části obrazovky! Zde najdete pokyny k dalšímu ovládání. Pomocí tlačítek můžete listovat v doplňkových informacích (pokud mají více než jednu stránku). Pomocí tlačítka (červený bod) můžete zvolený pořad převzít do časovače a pomocí tlačítka nebo tlačítka doplňkové informace opustit. PŘEHLED PROGRAMOVÉ NABÍDKY Stiskněte tlačítko (žluté), aby se zobrazil přehled programové nabídky pro aktuálně zvolený kanál. Pokud je provozovatel programu tato data vysílá, obdržíte následující zobrazení (příklad): Sledujte údaje na liště zobrazené ve spodní části obrazovky! Zde najdete pokyny k dalšímu ovládání. Pomocí tlačítek vyberte požadovaný pořad. Vybraný pořad se zobrazí na světlomodrém podkladu. Pomocí tlačítka (červený bod) můžete požadovaný pořad převzít do časovače. 17

18 OVLÁDÁNÍ PROGRAMOVÁNÍ ČASOVAČE Z EPG Přijímač nabízí možnost převzít pořad do časovače pomocí tlačítka (červený bod) přímo z EPG, přehledu programové nabídky nebo z doplňkových informací. Zobrazí se následující hlášení (příklad): Přijímač převezme přímo data, která jsou k dispozici v EPG, jako údaje pro programování časovače. Tato nastavení můžete ještě změnit pomocí tlačítek a numerických tlačítek (např. uspíšit spuštění záznamu o pět minut). Zaznamenávání můžete také nechat opakovat (denně nebo týdně). Pomocí tlačítek zvolte řádek Uložit a potvrďte aktivaci časovače tlačítkem. Přijímač automaticky obsadí následující volnou pozici časovače a vrátí se zpět k EPG. Digitální signál většinou neobsahuje žádná data VPS, a proto musí být externí videorekordér naprogramován shodně s přijímačem. AUDIO Pomocí tlačítka (žluté) můžete nechat zobrazit údaje o jazyku zvukového doprovodu a titulků (TV nebo rádio) u přijímaného kanálu. Řádek, který chcete změnit, vyberte pomocí tlačítek a pomocí tlačítek potvrďte požadovaný výběr. Když vysílač nepřenáší žádné jazykové informace, zobrazí se na přijímači text Žádná. Pomocí tlačítka (žluté) uložte nastavení a vraťte se zpět k zobrazení TV. Uvolnění Scart: Pomocí tlačítek přejděte k řádku Uvolnění SCART. Stisknutím tlačítka se vypne signál v zásuvce TV-Scart. Stisknutím libovolného tlačítka na dálkovém ovládání můžete zásuvku TV-Scart opět uvést do provozu. 18

19 HLAVNÍ MENU VYVOLÁNÍ HLAVNÍHO MENU (TLAČÍTKO MENU) Stiskněte tlačítko, aby se vyvolalo hlavní menu. Vyberte požadované submenu pomocí tlačítek a stiskněte tlačítko. Submenu můžete vyvolat také přímo pomocí příslušného numerického tlačítka. K dispozici je sedm submenu, která jsou vysvětlena v následujícím textu: 1) Seznamy kanálů Určení seznamu kanálů, který může být vyvolán ze zobrazení TV pomocí tlačítka 2) Úpravy seznamu kanálů Umožňuje třídění a vymazání kanálů 3) Seznamy oblíbených kanálů Umožňuje správu seznamů oblíbených kanálů (vkládání, odstraňování a třídění kanálů) 4) Časovač Menu pro nastavení nebo programování záznamů (televizní obraz zvoleného kanálu je ve stanoveném čase přiveden do externího rekordéru prostřednictvím zásuvky Scart VCR) 5) Instalace a nastavení Nastavení uživatelských parametrů, nastavení obrazu a zvuku, regionální nastavení, nastavení jazyka, nastavení antény a vyhledávání kanálů, aktualizace a nastavení z výroby a dětská pojistka 6) Systémové informace Zobrazení aktuální verze softwaru a hardwaru 7) EPG Vyvolání elektronického průvodce programy (lze vyvolat pomocí tlačítka přímo ze zobrazení TV) 19

20 SEZNAMY KANÁLŮ V tomto menu určete, který seznam kanálů chcete vyvolávat přímo z TV obrazu tlačítkem. Sledujte údaje na liště zobrazené ve spodní části obrazovky! Zde najdete pokyny k dalšímu ovládání. Pomocí tlačítka (červené) můžete zobrazit všechny seznamy kanálů a oblíbených kanálů, které jsou k dispozici. Zobrazí se následující hlášení (příklad): Pomocí tlačítka (červené) můžete seznam omezit na aktivní seznamy kanálů (seznamy kanálů s přiřazenými kanály). Pomocí tlačítka (zelené) můžete vypnout zobrazení nepotřebných seznamů kanálů a oblíbených kanálů a později zobrazení opět zapnout. Pomocí tlačítek vyberte seznam kanálů nebo oblíbených kanálů, který byste chtěli vyvolávat přímo ze zobrazení TV pomocí tlačítka. Stisknutím tlačítka se seznam aktivuje a uvidíte seznam kanálů/ oblíbených kanálů s přiřazením kanálů. Stiskněte tlačítko, chcete-li menu opustit a uložit nastavení. 20

21 ÚPRAVY SEZNAMU KANÁLŮ V tomto menu mohou být vymazány kanály ze seznamů Všechny televizní kanály a Všechny kanály rádia nebo provedeno seřazení kanálů v příslušném seznamu podle Vašich požadavků. Pomocí tlačítka (modré) vyvolejte seznam, který chcete upravit. VYMAZÁNÍ KANÁLU Sledujte údaje na liště zobrazené ve spodní části obrazovky! Zde najdete pokyny k dalšímu ovládání. Kanál, který chcete vymazat, vyberte pomocí tlačítek, nebo s použitím numerických tlačítek. Stiskněte tlačítko (červené) a potvrďte vymazání tlačítkem. Nyní můžete stejným způsobem vymazat další kanály. Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. Kanály vymazané ze seznamů Televizní kanály / Rádiové kanály mohou být obnoveny jen pomocí nového spuštění vyhledávání satelitů. PŘESUNUTÍ/TŘÍDĚNÍ KANÁLŮ Pomocí tlačítka (modré) vyvolejte seznam, který chcete upravit. Sledujte údaje na liště zobrazené ve spodní části obrazovky! Zde najdete pokyny k dalšímu ovládání. Kanál, který chcete přesunout, vyberte pomocí tlačítek, nebo s použitím numerických tlačítek. Stisknutím tlačítka (mezi pozicí kanálu a názvem se zobrazí znak > ) označte kanál k přesunutí. Pomocí tlačítek, nebo s použitím numerických tlačítek vyberte pozici kanálu, na kterou chcete kanál vložit. Stiskněte dvakrát tlačítko, aby se kanál vložil na požadovanou pozici. Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. 21

22 SEZNAMY OBLÍBENÝCH KANÁLŮ V tomto menu mohou být přiřazeny kanály ze seznamů Televizní kanály a Rádiové kanály do šesti seznamů oblíbených kanálů nebo opět vymazány. Pomocí tlačítka (zelené) se přepíná mezi seznamy Televizní kanály a Rádiové kanály. Pomocí tlačítka (modré) můžete zvolit nebo procházet šest seznamů oblíbených kanálů, které jsou k dispozici. Změna mezi levým a pravým sloupcem se provádí pomocí tlačítek. Výběr kanálu se provádí pomocí tlačítek. PŘEVZETÍ KANÁLU DO SEZNAMU OBLÍBENÝCH KANÁLŮ Sledujte údaje na liště zobrazené ve spodní části obrazovky! Zde najdete pokyny k dalšímu ovládání. Pomocí tlačítek vyberte v seznamu Televizní kanály resp. Kanály rádia kanál, který chcete kopírovat. Pomocí tlačítka (modré) vyberte seznam oblíbených kanálů, do něhož má být daný kanál zkopírován. Stiskněte tlačítko. Kanál se doplní na konec zobrazeného seznamu oblíbených kanálů. Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. VYMAZÁNÍ KANÁLU ZE SEZNAMU OBLÍBENÝCH KANÁLŮ Pomocí tlačítka (modré) vyberte seznam oblíbených kanálů, z něhož má být kanál vymazán. Změna mezi levým a pravým sloupcem se provádí pomocí tlačítek. Výběr kanálu se provádí pomocí tlačítek. Sledujte údaje na liště zobrazené ve spodní části obrazovky! Zde najdete pokyny k dalšímu ovládání. Stiskněte tlačítko (červené) a potvrďte vymazání tlačítkem. Nyní můžete stejným způsobem vymazat další kanály. Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. 22

23 SEZNAMY OBLÍBENÝCH KANÁLŮ PŘESUNUTÍ/TŘÍDĚNÍ KANÁLŮ Pomocí tlačítka (modré) vyvolejte seznam, který chcete upravit. Změna Sledujte údaje na liště zobrazené ve spodní části obrazovky! Zde najdete pokyny k dalšímu ovládání. mezi levým a pravým sloupcem se provádí pomocí tlačítek. Kanál, který chcete přesunout, vyberte pomocí tlačítek, nebo s použitím numerických tlačítek. Stisknutím tlačítka (mezi pozicí kanálu a názvem se zobrazí znak > viz obrázek níže) označte kanál k přesunutí. Pomocí tlačítek, nebo s použitím numerických tlačítek vyberte pozici kanálu, na kterou má být kanál vložen. Stiskněte dvakrát tlačítko, aby se kanál vložil na požadovanou pozici. Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. 23

24 ČASOVAČ Stiskněte tlačítko, aby se vyvolalo hlavní menu. Zvolte menu Časovač pomocí tlačítek a stiskněte tlačítko. Zobrazí se následující hlášení (viz příklad níže): Poznámka: Digitální satelitní signál většinou neobsahuje žádná data VPS, a proto musí být externí videorekordér naprogramován shodně s přijímačem. Když se spustí časovač pro záznam ve stavu pohotovosti, přepne se přístroj po dokončení záznamu opět do stavu pohotovosti. RUČNÍ NASTAVENÍ ČASOVAČE Naprogramovat můžete nejvýše osm časovačů! Pomocí tlačítek vyberte řádek, který chcete změnit. Změny se provádějí pomocí tlačítek a numerických tlačítek. Kanál: Zde nastavte kanál, z něhož pochází zaznamenávaný pořad. Datum: Zde nastavte den záznamu. Čas začátku: Zde nastavte časový okamžik spuštění záznamu. Čas konce: Zde nastavte časový okamžik zastavení záznamu. Druh záznamu: Zde nastavte, zda má časovač provést svou funkci jen jednou Bez opakování nebo vícekrát, a to Denně nebo Týdně. Když jste provedli všechna nastavení, přejděte pomocí tlačítek k volbě Uložit a převzetí do časovače potvrďte tlačítkem. Nyní můžete stejným způsobem naprogramovat další časovače nebo menu časovače opustit pomocí tlačítka. 24

25 ČASOVAČ AUTOMATICKÉ NASTAVENÍ ČASOVAČE Data pro časovač můžete také převzít přímo z EPG (viz kapitola Ovládání, Programování časovače z EPG ). VYMAZÁNÍ ČASOVAČE K vymazání časovače vyberte pomocí tlačítek řádek časovače, který chcete vymazat, a poté stiskněte tlačítko (červené). 25

26 MENU INSTALACE Stiskněte tlačítko, aby se vyvolalo hlavní menu. Zvolte menu Instalace pomocí tlačítek a stiskněte tlačítko. Zobrazí se následující hlášení: K dispozici je sedm submenu, která jsou vysvětlena v následujícím textu: 1) Uživatelská nastavení Určení nastavení zobrazení defi novaného uživatelem 2) Nastavení obrazu a zvuku Určení nastavení obrazu a zvuku 3) Regionální nastavení Určení časového pásma 4) Nastavení jazyka Určení jazyka menu, titulků a zvukového doprovodu 5) Dětská pojistka Blokování kanálů a menu, změny kódu PIN a blokování přístupu nezletilým (FSK) 6) Nastavení antény a vyhledávání kanálů Kontrola signálu antény (příjem signálu), vyhledávání (automatické a ruční) a aktivní anténa 7) Aktualizace a nastavení z výroby Aktualizace softwaru a přestavení zpět na nastavení z výroby Vyberte požadované submenu pomocí tlačítek a stiskněte tlačítko. 26

27 MENU INSTALACE UŽIVATELSKÁ NASTAVENÍ Pomocí tlačítek vyberte řádek, který chcete změnit. Změny se provádějí pomocí tlačítek. Barevné schéma (zobrazení na obrazovce): Můžete si vybrat z těchto nastavení: modrá, zelená, červená a purpurová Transparence (zobrazení na obrazovce): Můžete si vybrat z těchto nastavení: žádná, nízká, normální a vysoká Doba zobrazení (hlášení kanálu): Můžete si vybrat z těchto nastavení: 1 sekunda až 10 sekund v krocích jedna sekunda Přenos titulků: Můžete zvolit, zda chcete titulky přijímat prostřednictvím teletextu nebo datového proudu DVB (výběr pomocí tlačítka přímo ze zobrazení TV). Zobrazení údajů: Zde můžete zvolit, zda má být zobrazení na displeji přijímače vypnuto nebo zapnuto, resp. zda má být zobrazení na displeji otočeno o 180 (podle postavení přijímače). Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. 27

28 MENU INSTALACE NASTAVENÍ OBRAZU A ZVUKU Pomocí tlačítek vyberte řádek, který chcete změnit. Změny se provádějí pomocí tlačítek. Formát videa: Zde se nastavuje druh videosignálu přiváděného do zásuvky Scart. Zvolte signál, který Váš televizor umí zpracovat. Řiďte se návodem k obsluze Vašeho televizoru! Můžete si vybrat z těchto nastavení: RGB (signál červená/zelená/modrá), S-Video (luminace/ chrominace) a CVBS (kompozitní signál základního pásma = signál barva/obraz/zatemňovací/ synchronizační) Formát TV: Zde zvolíte formát Vašeho televizoru. Buď formát 4:3 nebo 16:9 Formát obrazu: Zde zvolíte druh zobrazení. Buď: Pan & Scan nebo Letterbox Digitální výstup: Zde se nastavuje druh digitálního zvuku, jehož signál je přiváděn do zásuvky S/PDIF na pravé straně přijímače. Je to buď Dolby Digital nebo PCM (MPEG-Stereo, digitální stereofonní zvuk). Pokud byste zvolili Dolby Digital, avšak pořad by nebyl vysílán jako Dolby Digital, bude automaticky použito PCM v zásuvce S/PDIF. V každém případě se řiďte návodem k použití Vašeho zařízení Dolby Digital! 28

29 MENU INSTALACE Výstup VCR: Zde zvolte druh signálu, který má být k dispozici v zásuvce VCR-Scart. Buďto S-Video (luminace/chrominace) nebo CVBS (kompozitní signál základního pásma; také FBAS (Farb-/Bild-/Austast-/Synchron-Signal)) V závislosti na systému můžete tato nastavení změnit jen tehdy, když formát videa není RGB! V tom případě je v zásuvce VCR-Scart automaticky signál CVBS (kompozitní video). Řiďte se návodem k obsluze Vašeho externího videorekordéru! Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. REGIONÁLNÍ NASTAVENÍ Pomocí tlačítek vyberte stát, ve kterém se nacházíte. Pomocí tlačítek přejděte na řádek Přednostní časové pásmo. Pomocí tlačítek vyberte aktuální časové pásmo ( 0 = UMTC (dříve Greenwhich Mean Time GMT), +1 = středoevropský zimní čas, +2 = středoevropský letní čas) nebo použijte nastavení Automaticky (přijímač přebírá aktuální čas z datového proudu DVB). Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. 29

30 MENU INSTALACE NASTAVENÍ JAZYKA Pomocí tlačítek vyberte řádek, který chcete změnit. Změny se provádějí pomocí tlačítek. Jazyk menu: Zvolte požadovaný jazyk menu. Jazyk titulků 1: Zde zvolíte požadovaný jazyk vysílaných titulků. Jazyk titulků 2: Zde zvolíte druhý požadovaný jazyk zvuku u pořadů s vícejazyčnými titulky. Jazyk zvuku 1: Zde zvolíte požadovaný jazyk zvuku. Jazyk zvuku 2: Zde zvolíte druhý požadovaný jazyk zvuku u pořadů s vícejazyčným zvukovým doprovodem. Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. 30

31 MENU INSTALACE DĚTSKÁ POJISTKA Vyberte požadované submenu pomocí tlačítek a stiskněte tlačítko. Zobrazí se následující hlášení: BLOKOVÁNÍ KANÁLŮ Nejprve pomocí tlačítka (zelené) nebo tlačítka (červené) vyberte požadovaný seznam, který obsahuje kanál k zablokování. Pomocí tlačítek vyberte kanál, který chcete zablokovat. Nyní stiskněte tlačítko. Před názvem kanálu se zobrazí X. Kanál je nyní zablokován a může být sledován jen po zadání čtyřmístného kódu PIN (nastavení z výroby 0000 ). Dalším stisknutím tlačítka se zablokování uvolní a X zmizí. Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. 31

32 MENU INSTALACE ZMĚNA KÓDU PIN Zadejte starý PIN s použitím numerických tlačítek (nastavení z výroby: 0000 ). Přijímač automaticky přejde na vstupní pole Nový kód PIN. Zadejte nový kód PIN (čtyřmístný) s použitím numerických tlačítek a potvrďte nový kód PIN ve vstupním poli Nový kód PIN - Opakování. Zobrazí se následující hlášení: Kód PIN (heslo) si dobře uschovejte, abyste měli kdykoliv přístup k Vašim kanálům, a to i když byste kód PIN (heslo) náhodou zapomněli. Musíte mít bezpodmínečně na paměti, že při ztrátě hesla je nutný servisní zásah, který nespadá do rámce záručních podmínek. Stisknutím tlačítka opustíte toto menu. 32

33 MENU INSTALACE BLOKOVÁNÍ MENU V tomto menu můžete zablokovat menu Instalace před neoprávněným přístupem. Zvolte požadované nastavení (Zapnuto/Vypnuto) pomocí tlačítek. Přístup k menu Instalace je potom možný jen po zadání kódu PIN. Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. BLOKOVÁNÍ PŘÍSTUPU NEZLETILÝM V tomto menu můžete nastavit blokování přístupu nezletilým. Tato funkce blokování je však účinná jen tehdy, když provozovatel programu vysílá příslušné blokovací signály. Zvolte požadované nastavení (4, 5, ) pomocí tlačítek. Kanál je nyní zablokován pro pořady, jejichž obsah překračuje Vámi zvolené věkové omezení, a které mohou být sledovány jen po zadání čtyřmístného kódu PIN (nastavení z výroby 0000 ). Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. 33

34 MENU INSTALACE NASTAVENÍ ANTÉNY A VYHLEDÁVÁNÍ KANÁLŮ Vyberte požadované submenu pomocí tlačítek a stiskněte tlačítko. Zobrazí se následující hlášení: PŘÍJEM SIGNÁLU V tomto menu je vidět aktuální intenzita a kvalita signálu momentálně zvoleného kanálu. V tomto menu můžete také zapínat nebo vypínat aktivní napájení antény DVB-T (napájení 5 V). Pomocí tlačítek vyberte řádek, který chcete změnit. Změny se provádějí pomocí tlačítek. Zde můžete kontrolovat také další kanály z hlediska intenzity signálu a jeho jakosti. Za tím účelem pomocí tlačítek přejděte na řádek Kanál a pomocí tlačítek zvolte požadovaný kanál. Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. 34

35 MENU INSTALACE AKTIVNÍ ANTÉNA V tomto menu můžete také zapínat nebo vypínat aktivní napájení antény DVB-T (napájení 5 V) a pod položkou Akt. anténa v pohotovostním stavu zvolit, zda aktivní napájení antény má zůstat zachováno i v režimu pohotovosti (pokud signál DVB-T prochází ke druhému přijímači). Pomocí tlačítek vyberte řádek, který chcete změnit. Změny se provádějí pomocí tlačítek. Chcete-li menu opustit a uložit provedené změny, stiskněte tlačítko. 35

36 MENU INSTALACE ÚPLNÉ VYHLEDÁVÁNÍ KANÁLŮ Po výběru submenu Úplné vyhledávání kanálů a stisknutí tlačítka začne okamžitě vyhledávání ve všech kanálech: Po provedení vyhledávání se zobrazí následující hlášení: Stisknutím tlačítka se kanály uloží a vrátíte se zpět k normálnímu televiznímu obrazu. RUČNÍ VYHLEDÁVÁNÍ KANÁLŮ V tomto menu provedete různá nastavení pro ruční vyhledávání kanálů: 36

37 MENU INSTALACE Zde provedete nastavení pro ruční vyhledávání kanálů. Pomocí tlačítek vyberte řádek, který chcete změnit. Změny se provádějí pomocí tlačítek nebo numerických tlačítek. Frekvence nebo kanál: Zde vyberte požadovaný kanál nebo zadejte požadovanou frekvenci pomocí numerických tlačítek. Aktualizace seznamu kanálů: Pomocí tlačítek přejděte k požadovanému druhu aktualizace ( Další kanály, Záměna kanálů a Vymazání seznamu kanálů ). Poté pomocí tlačítek přejděte k volbě Spustit vyhledávání a potvrďte spuštění vyhledávání tlačítkem nebo proces zrušte pomocí tlačítka. AKTUALIZACE A NASTAVENÍ Z VÝROBY Vyberte požadované submenu pomocí tlačítek a stiskněte tlačítko. Zobrazí se následující hlášení: 37

38 MENU INSTALACE NASTAVENÍ Z VÝROBY Zde provedete vynulování všech nastavení a návrat k předem naprogramovanému nastavení z výroby. Přitom jsou vymazána všechna Vaše osobní nastavení (seznamy oblíbených kanálů, třídění kanálů atd.)! Pomocí tlačítek přejděte na Ano a potvrďte vynulování nastavení tlačítkem. 38

39 SYSTÉMOVÉ INFORMACE Stiskněte tlačítko, aby se vyvolalo hlavní menu. Pomocí tlačítek zvolte Systémové informace a stiskněte tlačítko. Zobrazí se následující hlášení: Zde mj. uvidíte pod položkou Verze softwaru aktuální stav verze softwaru Vašeho přijímače. Tyto údaje jsou neměnné a čistě informativní, a proto je také nemůžete změnit. 39

40 AKTUALIZACE SOFTWARU AKTUALIZACE SOFTWARU PROSTŘEDNICTVÍM INTERNETU POZOR: Pro proces aktualizace je nutný PC a rovněž softwarový kabel (redukce RJ11 na Sub-D 9pin.)! V případě, že byste chtěli do svého přijímače DVB-T zavést nový software, můžete jej stáhnout z následující domovské stránky: (Service Software und Download Receiver) (Servis Software a stažení Přijímač) Najdete zde informace a pokyny k provádění procedury Aktualizace softwaru prostřednictvím datového rozhraní RJ 11, které je na přijímači k dispozici. Potřebný kabel (redukce z RJ 11 na RS 232) můžete také objednat také v našem servisním středisku u fi rmy ESC v Grassau na této adrese: ESC Electronic Service Chiemgau GmbH Bahnhofstraße Grassau Tel.: Fax: a service@esc-kathrein.de Internet: Poznámka: Po úspěšném stažení softwaru je nutný reset na nastavení z výroby. SERVIS Pokud byste i po přečtení tohoto návodu měli dotazy k uvedení do provozu nebo k obsluze nebo i oproti očekávání došlo k problému, obraťte se laskavě na specializovaného prodejce. 40

41 FUNKCE A TECHNICKÉ ÚDAJE Příjem volně přístupných digitálních pozemních televizních a rozhlasových programů Tuner s průchozím výstupem programových paměťových míst První instalace pomocí menu Elektronický průvodce programy (EPG) se stručným popisem programů ¹ ) 8 časovačů, programování je možné také pomocí EPG Vhodné pro stažení softwaru pomocí PC (RS 232/RJ 11) 6 seznamů oblíbených programů Automatické nastavení data a času z datového proudu DVB Textové okno na obrazovce (OSD) v 9 jazycích (D, GB, F, I, E, P, NL, CZ, PL) Displej LED Výběr jazyka při vysílání s přenosem vícejazyčného doprovodu Optický výstup zvuku pro digitální datový proud Dolby Digital (AC 3) Programovatelný výstup signálu CVBS, Y/C a RGB přes zásuvku Scart Dekodér teletextu s pamětí pro 800 stránek a generování teletextu (pro přehrávání pomocí přijímače a televizoru) Automatické rozpoznání formátu zobrazení 4:3 a 16:9 s volitelným výstupním formátem Vyhledávání programů Funkce řazení programových míst Napájení 12 V pro mobilní použití Napájení 230 V pro stabilní použití Možnost připojení externího infračerveného snímače Infračervené dálkové ovládání Dálkové napájení aktivní antény DVB-T (např. BZD 30, BZD 40) je možné přes VF vstup ¹ ) Zobrazuje se pouze tehdy, když provozovatel programu tyto informace vysílá 41

42 FUNKCE A TECHNICKÉ ÚDAJE TECHNICKÉ ÚDAJE Typ UFT 671si Objednací č./barva /stříbrná VF vlastnosti Vstupní kmitočtové pásmo MHz a Rozsah loop through MHz Šířka pásma kanálu MHz 7/8, automaticky přepínatelná Druh modulace COFDM 2k, 8k Mapování QPSK, 16 QAM, 64 QAM Interval Guard 1/4, 1/8, 1/16, 1/32 FEC 1/2, 2/3, 3/4, 5/6, 7/8 Rozsah úrovně vstupního signálu dbµv (při 16 QAM) TV systém - video Modulace, FEC, demultiplexer Standard DVB-T Rozlišení videa CCIR 601 (720 x 576 řádků) Vstupní datový tok MSymb/s 5-32 Dekódování videa Kompatibilní s MPEG-1 a MPEG-2 Bitová rychlost MBits/s 1,5-15 Kmitočtové pásmo MHz 0,02-5 Napětí na výstupu V ss 1 S/N db > 53 TV systém - audio Dekódování zvuku MPEG-1 a MPEG-2, Layer 1 a 2 Vzorkovací frekvence khz 32/44,1/48 Kmitočtové pásmo khz 0,04-20 Napětí na výstupu mv ss 770 (TV-Scart) S/N db > 65 Paměť Paměť Flash-RAM/SDRAM MB 2/8 Takt procesoru MHz 150 Napájení Napětí sítě V/Hz 230 (+10 %/-15 %)/50 Příkon (provoz/pohotovost) W < 10/5 Dálkové napájení V/mA 5/75 Přípojky VF vstup/výstup (loop through) IEC zásuvka/kolík Výstup TV/VCR 2 x zásuvka Scart Digitální audio výstup (optický) Standardní LWL Datové rozhraní RJ 11 Všeobecně Povolená teplota prostředí C +5 až +40 Rozměry přístroje (Š x V x H)/Hmotnost mm/kg 194 x 30 x 140/0,85 42

43 SCHÉMA PŘIPOJENÍ 43

44 /E/0807/ZWT - Technické změny vyhrazeny! Internet: KATHREIN-Werke KG Anton-Kathrein-Straße 1 3 PO B Rosenheim NĚMECKO 44
